PianoDisc PDS150 User manual

PDS150 and PDS250
Powered Speakers
User Guide
Version R - A04 24 March, 2008

PDS150 and PDS250 Powered Speakers User Guide
Version R-A04 24 March, 2008
4111 North Freeway Blvd.
Sacramento, CA 95834
Phone: [phone]
Fax: [phone]
www.pianodisc.com
Copyright © 2007 - 2008
PianoDisc® and Burgett Inc.
All Rights Reserved
Reproduction or distribution of this guide may result in civil and criminal
penalties plus prosecution to the maximum extent possible under the
law.
PianoDisc and Burgett, Inc. reserve the right to change product design
and specifications at any time without prior notice.

IMPORTANT: Read First!
CARE AND SAFETY INFORMATION
IMPORTANT NOTICE: Complete safety of operation is assured by PianoDisc when
the system is properly installed and operated in its normal fashion. Do not attempt,
or commission others, to modify any portion of the PianoDisc system unless
specifically authorized by PianoDisc.
WARNING: To prevent fire or shock hazard, do not expose this unit to rain or
moisture, either directly or by dripping or splashing.
This symbol is intended to alert the user to the
presence of important operation and maintenance
(servicing) instructions in the literature
accompanying the product.
This symbol is intended to alert the user to the
presence of uninsulated dangerous voltage within
the product's enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to
persons.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK,
DO NOT REMOVE COVER OR BACK.
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Important Safety Instructions
1. Read these instructions - All the safety and operating
instructions should be read before the unit is operated.
2. Keep these instructions - for future reference.
3. Heed all warnings - on the product and in the owner's guide.
4. Follow instructions - All operating and use instructions should
be followed.
5. Do not use this product near water or moisture - This product
should not be used near a bathtub, washbowl, kitchen sink,
laundry tub, in a wet basement, near a swimming pool, or
anywhere else that water or moisture are present.
6. Cleaning - This product should be cleaned only as
recommended by PianoDisc®. Unplug this product from the wall
outlet before cleaning.
7. Proper ventilation - This product should be situated so that its
location or position does not interfere with its proper functioning.
For example, do not place the product on a bed, sofa, or similar
surface that may obstruct the unit.
8. Do not install near any heat sources, such as radiators, heat
registers, stoves or other apparatus (including amplifiers) that
produce heat.
9. Do not install or operate near any sources of open flame, such
as candles or oil lamps. No sources of open flame should ever
be placed on or near this product.
10. Do not defeat the safety purpose of the polarized or grounding-
type plug. A polarized plug has two blades with one wider than
the other. A grounding-type plug has two blades and a third
grounding prong. The wider blade or third prong are provided for
your safety. If the provided plug does not fit in your outlet,
consult an electrician for replacement of the obsolete outlet.
11. Protect the power cord from being walked on or pinched,
particularly at plugs, convenience receptacles, and the point
where they exit from the apparatus.
12. Only use attachments/accessories specified by the
manufacturer.

13. Use only with the cart, stand, tripod, bracket
or table specified by the manufacturer or
sold with the apparatus. When a cart is used,
use caution when moving the cart/apparatus
combination to avoid injury from tip-over.
14. Unplug this apparatus during lightning
storms or when unused for long periods of
time - to prevent damage to this product.
15. Refer all servicing to qualified service personnel. Servicing is
required when the product has been damaged in any way: such
as the power supply cord or plug has been damaged; liquid has
been spilled or objects have fallen into the product; the product
has been exposed to rain or moisture, does not operate
normally, or has been dropped - Do not attempt to service this
product yourself. Opening or removing covers may expose you
to dangerous voltages or other hazards. Please call
PianoDisc® to be referred to an authorized service center near
you.
16. To prevent risk of fire or electric shock, avoid overloading wall
outlets, extension cords, or integral convenience receptacles.
17. Do not let objects or liquids enter the product - as they may
touch dangerous voltage points or short-out parts that could
result in a fire or electric shock.
18. Do not install near any apparatus that is sensitive to magnetic
fields - The product contains permanent magnets that could
disrupt the operation of apparatus such as computer disk drives
or CRT devices including TV sets and computer monitors.
19. Avoid power lines - Use extreme care when installing an outside
antenna system to keep from touching power lines or circuits, as
contact with them may be fatal. Do not install external antennas
near overhead power lines or other electric light or power
circuits, nor where an antenna can fall into such circuits or
power lines.
20. Ground all outdoor antennas - If an external antenna or cable
system is connected to this product, be sure the antenna or
cable system is grounded. This will provide some protection
against voltage surges and built-up static charges. Section 810
of the National Electrical Code ANSI/ NFPA No. 70 provides
information with respect to proper grounding of the mast and
supporting structure, grounding of the lead-in wire to the
antenna discharge unit, size of grounding conductors, location
of antenna-discharge unit, connection to grounding electrodes,

and requirements for the ground electrode. Refer to the antenna
grounding illustration on this page.
21. See user instructions for safety related markings.
22. Apparatus shall not be exposed to dripping or splashing and no
objects filled with liquids, such as vases, shall be placed on the
apparatus.
Information about products that generate electrical noise
If applicable, this equipment has been tested and found to
comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and
can radiate radio frequency energy and, if not installed and used
in accordance with the instructions, may cause harmful
interference to radio communications. However, this is no
guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by
turning the equipment off and on, you are encouraged to try to
correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment to an outlet on a different circuit than the
one to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for
help.
Note: Unauthorized modification of the receiver or radio remote
control could void the user's authority to operate this equipment.

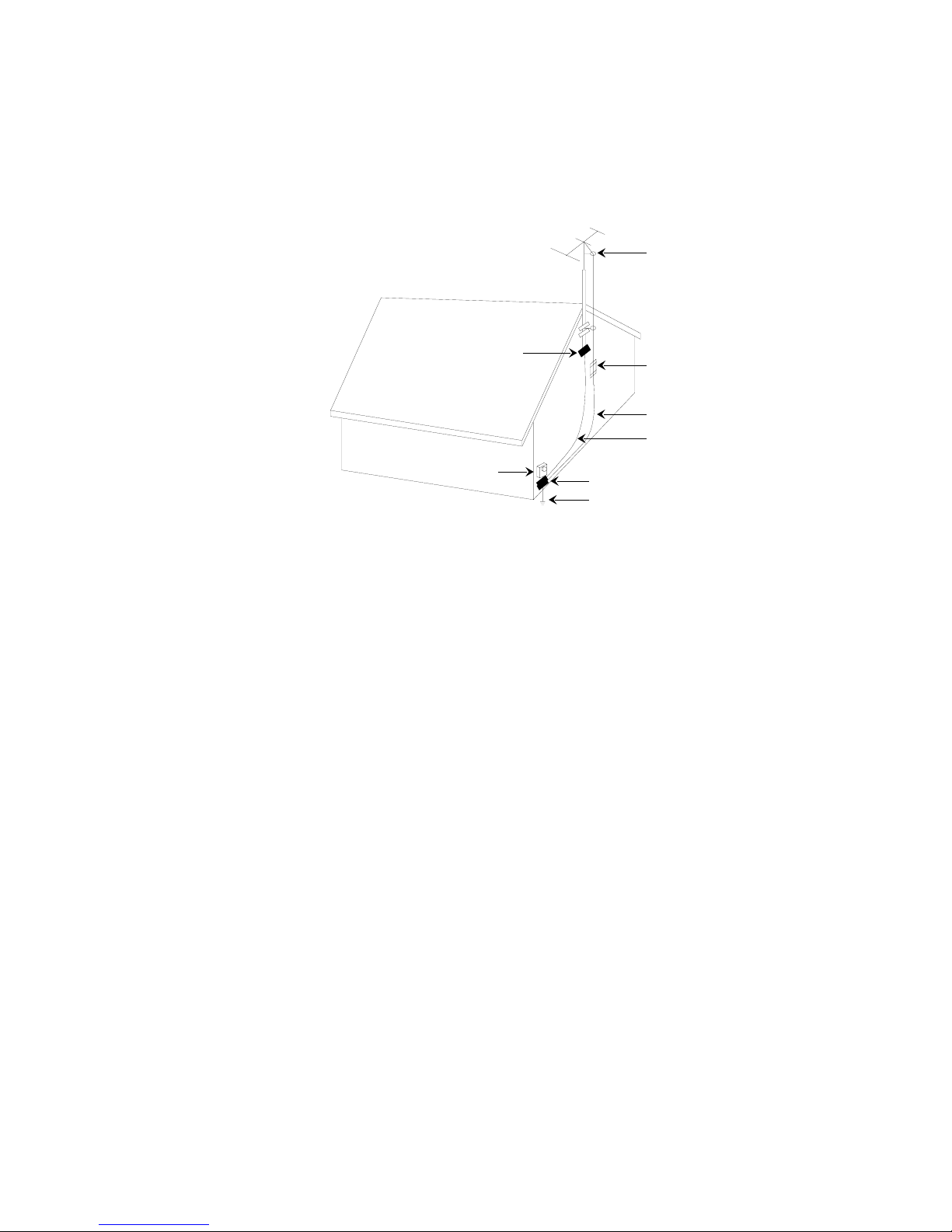

Antenna grounding. Example of antenna grounding as per National
Electrical Code, ANSI/NFPA 70.
Note to CATV system installer. This reminder is provided to call the
CATV system installer's attention to Article 820-40 of the NED (of USA)
that provides guidelines for proper grounding. In particular, it specifies
that the cable ground shall be connected to the grounding system of the
building, as close to the point of cable entry as is practical
Ground clamp
Electric service
equipment Ground clamps
Power service grounding
electrode system
(NEC ART 250, Part H)
Antenna lead in w ire
Antenna discharge unit
(NEC Section 810-20)
Grounding conductors
(NEC Section 810-21)

PDS150 and PDS250 Specifications
PDS150 and PDS250 Specifications
PianoDisc reserves the right to change specifications at any time without
notice.
Drive Units. 5” (127 mm) polypropylene woofer and 1" (25 mm)
tweeter.
Amplifier Performance. 30 Watts continuous, <0.5% total harmonic
distortion, 40 Hz - 20 kHz, >85 dB signal-to-noise ratio, 35 Watts peak
power.
Input Sensitivity. 200 mV for maximum output.
Input Impedance. 20 k .
Acoustic Output. 109 dB or higher peak sound pressure level at 1 m.
Frequency Response. - 3 dB (half power) points at 40Hz and 20kHz
(depending on tone control settings.)
Power Requirements. PDS150: 120V, 60Hz. PDS250: 230V, 50Hz.
Controls. Power on/off, auto power on/off, LED power-on indicator,
rotary volume, bass, and treble controls.
Input/Output Panel. RCA receptacles for audio input and output (for
daisy chaining), AC input jack with ground, and On/Off switch.
Dimensions. 6 1/8" (155 mm) H x 10 1/2" (267 mm) W x 6 1/2" (165
mm) D.
Weight. Approx. 8 lbs. (3.165 kg) net.
Accessories Supplied. Removable AC power cord, mounting
bracket, mounting screws and User Guide.
Ω

PDS150 and PDS250 Features
The PianoDisc® PDS150 and PDS250 Powered Speakers are high-
quality, high fidelity loudspeakers. Each speaker includes:
• Two high quality drivers - a polypropylene woofer and a tweeter for
excellent performance across a wide frequency range.
• A powerful amplifier with discrete output devices providing peak
power output of 35 Watts.
• Automatic on and off operation, which is turned on by the presence
of music, and turns off one minute after the music stops.
• Treble and bass controls which allow adjustment of the sound to
match any specific environment.
• Volume control that works with various line level sources.
PDS150 PDS250
LED Power Indicator
Volume
Treble
Bass

Connecting to a PDS Powered Speaker
Connecting to a PDS Powered Speaker
1. With the power switch still in the OFF position plug the AC
power cord into the socket labeled AC~IN.
2. Plug the AC power cord into a household wall outlet. Note that
the plug only fits in the outlet one way. Do not defeat this
polarization.
3. Connect one end of the 2.4 m long audio cable supplied with the
speaker to the INPUT jack on the speaker.
4. Connect the other end of the audio cable to the source. This can
be done in one of two ways:
a. Connect directly to either the right or left channel "tape out"
RCA connector on most audio system sources, such as
preamps, amplifiers, receivers, VCRs, etc. (Note: your
source may use different terminology such as: "audio out,"
"direct out," "line out," etc.)
b. For portable sources such as portable CD players you will
need to use a 3.5 mm stereo to RCA plug adapter. Plug the
audio cable into the adapter RCA jack then plug the stereo
3.5 mm plug into the earphone jack of the source.
5. If you have two PDS speakers for full stereo sound, connect as
follows:
a. For audio system sources simply connect the second
speaker to the other channel output on the system. Place
the speaker connected to the red jack on the right of the
listening position.
b. For portable sources you will need to purchase a cable that
has a stereo plug on one end and two RCA plugs on the
other. Connect the red RCA plug to the right speaker and
the white plug to the left speaker.

Placement of a PDS Powered Speaker
The PDS150 and 250 speakers are designed for mounting to a beam
under a grand piano that is equipped with a PianoDisc® player system.
If this is what you have, the speaker was installed at the factory or by a
certified PianoDisc® field technician using the supplied bracket and
screws.

Using PDS Power Speaker Controls
Using PDS Power Speaker Controls
Power on/off switch. This switch is located on the back panel of the
speaker. Pushing the button to the ON position turns on the built in
amplifier. The green LED light will illuminate to indicate that the power is
on. The power can be left on all the time since the speaker will go to a
low power stand-by mode after one minute of no music input. If you will
be away for an extended period you can push the button to the OFF
position.
Volume control. This is used to set the maximum volume for a given
input level. For portable sources such as personal CD players that have
their own volume control set the speaker volume to about ¾ of full
clockwise position. The volume control on the source will then be used
to set the listening volume. For fixed line out sources you can use the
speaker volume control to set the desired listening volume.
Tone controls. These controls let you adjust the amount of high
(TREBLE) or low (BASS) frequency volume there is compared to the
rest of the music. Adjust these controls along with the volume to get the
sound that you desire.

Maintenance and Support
Cleaning a PDS Powered Speaker. The finish on the speaker is a
scratch resistant powder coat that needs very little maintenance. If it
needs cleaning, use a damp (not wet) cloth. Do not use chemical
cleaners on the surface.
Technical Assistance. Technical assistance is available online
through the Internet at www.pianodisc.com. E-mail may be directed to
[email protected] Technical support is available by telephone
from 8:00 am - 5:00 pm Pacific time at (916) 567- 9999.

PDS150 und PDS250 Aktivlautsprecher
Bedienungsanleitung

Bedienungsanleitung für PDS150 und PDS250 Aktivlautsprecher
24 März, 2008
4111 North Freeway Blvd.
Sacramento, CA 95834 / USA
Telefon: [phone]
Fax: [phone]
www.pianodisc.com
Copyright © 2007 – 2008
PianoDisc® und Burgett Inc.
Alle Rechte vorbehalten.
Reproduktion oder Verbreitung dieser Anleitung kann zu zivil- und
strafrechtlichen Strafen und zu strafrechtlicher Verfolgung bis hin zum
maximal vom Gesetz her möglichen Umfang führen.
PianoDisc and Burgett, Inc. behalten sich das Recht zur jederzeitigen
Änderung des Produktdesigns und der technischen Einzelheiten ohne
vorherige Ankündigung vor.

Maintenance and Support
WICHTIG: Zuerst lesen!
PFLEGE- UND SICHERHEITSHINWEISE
Dieses Symbol soll den Benutzer auf wichtige
Betriebs- und Pflegehinweise (Instandhaltung)
aufmerksam machen, die in der dem Produkt
beiliegenden Literatur enthalten sind.
Dieses Symbol soll den Benutzer auf das
Vorhandensein von nicht isolierten gefährlichen
Spannung innerhalb des Gehäuses des Produkts
aufmerksam machen, die hoch genug sind, um für
Menschen die Gefahr eines elektrischen Schlags
darzustellen
ACHTUNG
GEFAHR DES ELEKTRISCHEN SCHLAGS
NICHT ÖFFNEN
ACHTUNG: ZUR VERRINGERUNG DER GEFAHR EINES ELEKTRISCHEN SCHLAGS
ABDECKUNG UND RÜCKWAND NICHT ENTFERNEN.
IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDE TEILE.
ZUR INSTANDHALTUNG WENDEN SIE SICH AN QUALIFIZIERTES KUNDENDIENSTPERSONAL.
WICHTIGER HINWEIS: Die volle Betriebssicherheit wird von PianoDisc
gewährleistet, wenn das System ordnungsgemäß installiert und normal betrieben
wird. Versuchen Sie nicht und beauftragen Sie keine Anderen, irgend einen Teil
des PianoDisc Systems zu verändern, sofern Sie nicht von PianoDisc dazu
autorisiert sind.
WARNING: Zur Vermeidung von elektrischem Schlag das Gerät nicht Regen oder
Feuchtigkeit aussetzen, weder direkt noch durch Eintauchen oder Anspritzen.

Wichtige Sicherheitshinweise
1. Lesen Sie diese Hinweise – Alle Sicherheits- und
Betriebshinweise sind zu lesen, bevor das Gerät in Betrieb
genommen wird.
2. Bewahren Sie diese Anleitung auf – für späteres Nachschlagen.
3. Beachten Sie alle Warnhinweise – auf dem Produkt und in der
Bedienungsanleitung.
4. Befolgen Sie die Anleitung – Alle Betriebs- und
Gebrauchsanweisungen sind zu beachten.
5. Benutzen Sie dieses Gerät nicht in der Nähe von Wasser oder
Feuchtigkeit – Dieses Gerät ist nicht in der Nähe von
Badewanne, Waschbecken, Spülbecken, Wäschebecken, in
einem feuchten Keller, in der Nähe eines Schwimmbeckens
oder irgend sonst wo zu benutzen, wo Wasser oder Feuchtigkeit
vorhanden ist.
6. Reinigung – Dieses Gerät ist nur zu reinigen, wie von
PianoDisc® empfohlen. Vor dem Reinigen Stecker des Geräts
aus der Steckdose ziehen.
7. Richtige Belüftung - Dieses Produkt ist so aufzustellen, dass
dessen Lage bzw. Aufstellungsort die einwandfreie Funktion
des Geräts nicht beeinträchtigt. Beispielsweise stellen Sie das
Gerät nicht auf ein Bett, Sofa oder auf eine ähnliche Fläche, die
das Gerät versperren könnte.
8. Bringen Sie es nicht in der Nähe von Wärmequellen an, z.B.
von Heizkörpern, Heizregistern, Herden oder anderen
Apparaten (auch von Verstärkern), die Wärme erzeugen.
9. Bitte keine Objekte mit offener Flamme, wie zum Beispiel
brennende Kerzen, auf dem Geraet platzieren.
10. Übergehen Sie nicht den Sicherheitszweck eines gepolten oder
mit Schutzleiter versehenen Steckers. Ein gepolter Stecker hat
zwei Kontaktstifte, wobei einer breiter als der andere ist. Ein
Stecker mit Schutzleiter hat zwei Kontaktstifte und einen dritten
Schutzleiterkontakt. Der breitere Kontaktstift bzw. der dritte
Schutzleiterkontakt dient Ihrer Sicherheit. Wenn der
mitgelieferte Stecker nicht in Ihre Steckdose passt, lassen Sie
ihn von einem Elektriker durch einen passenden Stecker
ersetzen.
11. Schützen Sie das Netzanschlusskabel vor Drauftreten oder
Einklemmen, speziell an Stecker oder Anschlussdose und an
der Stelle, an der es aus dem Gerät austritt.

Wichtige Sicherheitshinweise
12. Nur vom Hersteller angegebenes Zubehör verwenden.
13. Nur mit dem vom Hersteller angegebenen oder mit dem Gerät
verkauften Wagen, Ständer, Stativ, Konsol oder
Tisch benutzen. Wenn ein Wagen benutzt wird,
darauf achten, dass beim Bewegen des Geräts
auf dem Wagen Verletzungen durch Umfallen
vermieden werden.
14. Bei Gewittern oder bei längerem
Nichtgebrauch den Stecker des Geräts aus der
Steckdose ziehen – um Schäden am Gerät zu vermeiden.
15. Überlassen Sie jede Instandsetzung dem
Kundendienstpersonal. Instandsetzung wird erforderlich, wenn
das Produkt irgendwie beschädigt wurde: z.B. der Stecker
wurde beschädigt, Flüssigkeiten oder Gegenstände sind in das
Gerät eingedrungen oder gefallen, das Gerät wurde Regen oder
Feuchtigkeit ausgesetzt, funktioniert nicht mehr richtig oder
wurde fallen gelassen. – Versuchen Sie nicht, das Gerät selbst
instand zusetzen. Öffnen oder Entfernen von Abdeckungen
kann Sie gefährlichen Spannungen oder anderen Gefahren
aussetzen. Bitte rufen Sie PianoDisc® an, um an ein
autorisiertes Kundendienstcenter in Ihrer Nähe verwiesen zu
werden.
16. Um Brandgefahr oder Gefahr von elektrischem Schlag zu
verhindern, vermeiden Sie die Überlastung von Steckdosen,
Verlängerungskabeln oder eingebauten Steckeranschlüssen.
17. Lassen Sie keine Gegenstände oder Flüssigkeiten in das Gerät
eindringen – da diese Stellen mit gefährlichen Spannungen
berühren oder Teile kurzschließen könnten, die zu einem Brand
oder gefährlichen Schlag führen könnten.
18. Bringen Sie das Produkt nicht in der Nähe von Geräten an, die
gegen Magnetfelder empfindlich sind. – Das Produkt enthält
Permanentmagnete, welche den Betrieb von Geräten wie
Computern, Laufwerken oder CRT-Monitoren einschließlich von
Fernsehgeräten und Computerbildschirmen unterbrechen
könnte.
19. Meiden Sie Stromleitungen – Seien Sie beim Installieren einer
Außenantenne extrem vorsichtig, damit diese keine
Stromleitungen oder Stromkreise berührt, da ein Kontakt damit
tödlich sein kann. Installieren Sie keine Außenantennen in der
Nähe von Freileitungen oder anderen Licht- oder
Kraftstromleitungen oder dort, wo die Antenne in solche
Stromkreise oder Leitungen hineinfallen könnte.

20. Erden Sie alle Antennen – Wenn dieses Produkt an ein
Außenantennen- oder Kabelsystem angeschlossen wird, ist
darauf zu achten, dass die Antenne oder das Kabelsystem
geerdet ist. Dies bietet einen gewissen Schutz vor
Spannungsspitzen und den Aufbau von statischen Ladungen.
Abschnitt 810 der nationalen Elektrovorschriften ANSI / NFPA
Nr. 70 liefert Informationen bezüglich der richtigen Erdung von
Masten und Tragkonstruktionen, Erdung von
Einführungsleitungen für Antennen-Entladungsanlagen, Größe
von Erdungsleitern, Lage von Antennen-Entladungsanlagen,
Anschluss an Erdungsstäbe und Anforderungen an
Erdungsstäbe. Siehe Abbildung zur Antennenerdung auf dieser
Seite.
21. Siehe Bedienungsanleitung zu sicherheitsrelevanten
Bemerkungen.
22. Das Gerät darf keinem Tropf- oder Spritzwasser ausgesetzt
werden, keine mit Flüssigkeiten gefüllten Gegenstände darauf
abstellen.

PDS150 und PDS250 Technische Daten
PDS150 und PDS250 Technische Daten
PianoDisc behält sich das Recht zur jederzeitigen Änderung von
technischen Daten ohne vorherige Ankündigung vor.
Treiber. 5” (127 mm) Polypropylen-Tieftonlautsprecher und 1" (25 mm)
Hochtonlautsprecher.
Verstärkerleistung. 30 Watt Dauerleistung, < 0,5% gesamte
harmonische Verzerrung, 40 Hz - 20 kHz, >85 dB Rauschabstand, 35
Watt Spitzenleistung.
Eingangsempfindlichkeit. 200 mV für maximalen Ausgang.
Eingangsimpedanz. 20 k.
Akustische Ausgangsleistung. 109 dB oder höherer
Spitzenschalldruckpegel in 1 m Abstand.
Frequenzgang. - 3 dB (halbe Leistung) Punkte bei 40 Hz und 20 kHz
(abhängig von den Tonregelereinstellungen).
Anschlussspannung. PDS 150: 120 V, 60 Hz. PDS 250: 230 V,
50Hz.
Bedienelemente. Netzspannung Ein/Aus, Netzspannung automatisch
ein/aus, LED Netzspannung ein, Drehregler für Lautstärke, Bässe und
Höhen.
Anschlussplatte – Eingänge / Ausgänge . RCA Buchsen für
Audio-Eingang und -Ausgang (für In-Reihe Schaltung), Wechselstrom
AV Buchse mit Erde und Ein/Aus-Schalter.
Abmessungen. 6 1/8" (155 mm) H x 10 1/2" (267 mm) B x 6 1/2" (165
mm) T.
Gewicht. Ca. 8 lbs. (3,165 kg) netto.
Mitgeliefertes Zubehör. Abnehmbares Wechselstrom-
Anschlusskabel, Montagewinkel, Befestigungsschrauben und
Bedienungsanleitung.
Ω
