RIVESTIMENTO P955
P955 CLADDING
VERKLEIDUNG P955
ISTRUZIONI PER L’INSTALLATORE
INSTRUCTIONS FOR THE INSTALLER
AUFBAUANLEITUNG FÜR
DEN OFENSETZER
Il libretto é parte integrante del prodotto. - The instruction booklet is an integral part of the product. - Die Anleitung ist Bestandteil des Produktes.

Italiano
INDICAZIONI IMPORTANTI DT2010002-01
Gentile Cliente,
La ringraziamo per aver preferito uno dei nostri prodotti, frutto di lunga esperienza e di una continua ricer-
ca per un prodotto superiore in termini di sicurezza, affidabilità e prestazioni.
In questo manuale troverà tutte le informazioni ed i consigli utili per poter utilizzare il suo prodotto nel
massimo della sicurezza ed efficienza.
DT2010001-01
Per i termini, limiti ed esclusioni fare riferimento al certificato di garanzia allegato al prodotto.
Il costruttore nell’intento di perseguire una politica di costante sviluppo e rinnovamento del prodotto può apportare, senza preavviso
alcuno, le modifiche che riterrà opportune.
Questo documento è di proprietà del Gruppo Piazzetta S.p.A.; non può essere divulgato totalmente o in parte a terzi senza autorizzazione scritta del
Gruppo Piazzetta S.p.A. Il Gruppo Piazzetta S.p.A. si riserva i diritti a rigore di legge.
• In riferimento alle norme vigenti sulla sicurezza
degli apparecchi elettrici, per l’installazione del
rivestimento, è obbligatorio rivolgersi ad un
Centro Assistenza Tecnica Gruppo Piazzetta o a
personale qualificato.
• Questo manuale è stato redatto dal costruttore e
costituisce parte integrante del prodotto. Le infor-
mazioni in esso contenute sono indirizzate all’ac-
quirente, e a tutte quelle persone che a vario tito-
lo concorrono all’installazione, all’uso e alla
manutenzione del prodotto.
• Leggete con attenzione le istruzioni e le informa-
zioni tecniche contenute in questo manuale,
prima di procedere all’installazione, all’utilizzo e a
qualsiasi intervento sul prodotto.
• L’attenta progettazione e l’analisi dei rischi fatti
dal Gruppo Piazzetta S.p.A. hanno permesso la
realizzazione di un prodotto sicuro; tuttavia prima
di effettuare qualsiasi operazione, si raccomanda
di attenersi scrupolosamente alle istruzioni ripor-
tate nel seguente documento, e di tenerlo sempre
a disposizione.
• Controllare l’esatta planarità del pavimento dove
verrà prodotto.
• Fare molta attenzione nel movimentare i partico-
lari in ceramica.
• Nel movimentare le parti in acciaio del rivestimen-
to o le parti in ceramica, si consiglia di utilizzare
guanti puliti in cotone, evitando di lasciare
impronte difficili da togliere per la prima pulizia.
• Il montaggio del rivestimento deve essere esegui-
to da due persone.
• Per compensare eventuali errori di planarità e
irregolarità, in dotazione al prodotto troverete un
nastro in fibra-vetro adesivo.
Nota del costruttore:
Il rivestimento della stufa è realizzato in maiolica semirefrattaria (da non confondere con altri materiali quali la porcellana).
I “cavilli” e i “puntini” o “vulcani d’aria” presenti sulla superficie smaltata sono caratteristiche estetiche del materiale e non influiscono
minimamente sulla funzionalità e durata del prodotto.
Il rivestimento in ceramica è il risultato di una esclusiva lavorazione artigianale, ogni pezzo in ceramica è un esemplare unico, eventuali
mancanze negli accoppiamenti o allineamenti è dovuta alla elevata artigianalità del prodotto.

3
INDICE
DT2010187-00
Italiano
Capitolo Titolo Pagina Codice
1.0 Dimensioni 4 DT2010225-01
2.0 Esploso 5 DT2010226-03
3.0 Preliminari all’installazione 5 DT2010108-03
4.0 Installazione 6 DT2010228-04
Questo libretto codice H07001420 / DT2000026-07 (12-2008) è composto da 24 pagine.

4

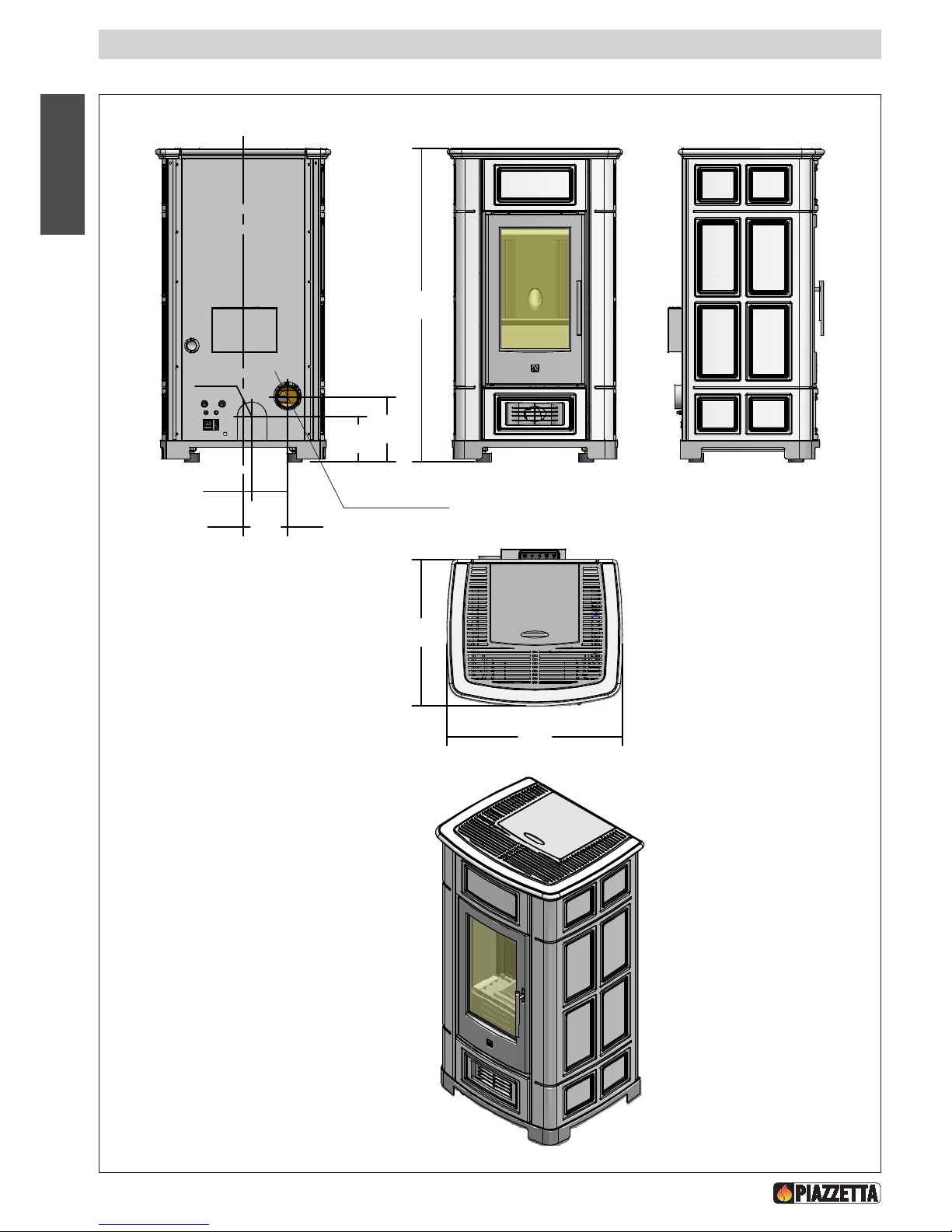

1.0 DIMENSIONI DT2010225-01
Italiano
107
16 23
50
60
3
15
R5
DT2030311-01
Scarico Ø 8 cm
Dimensioni in centimetri

5

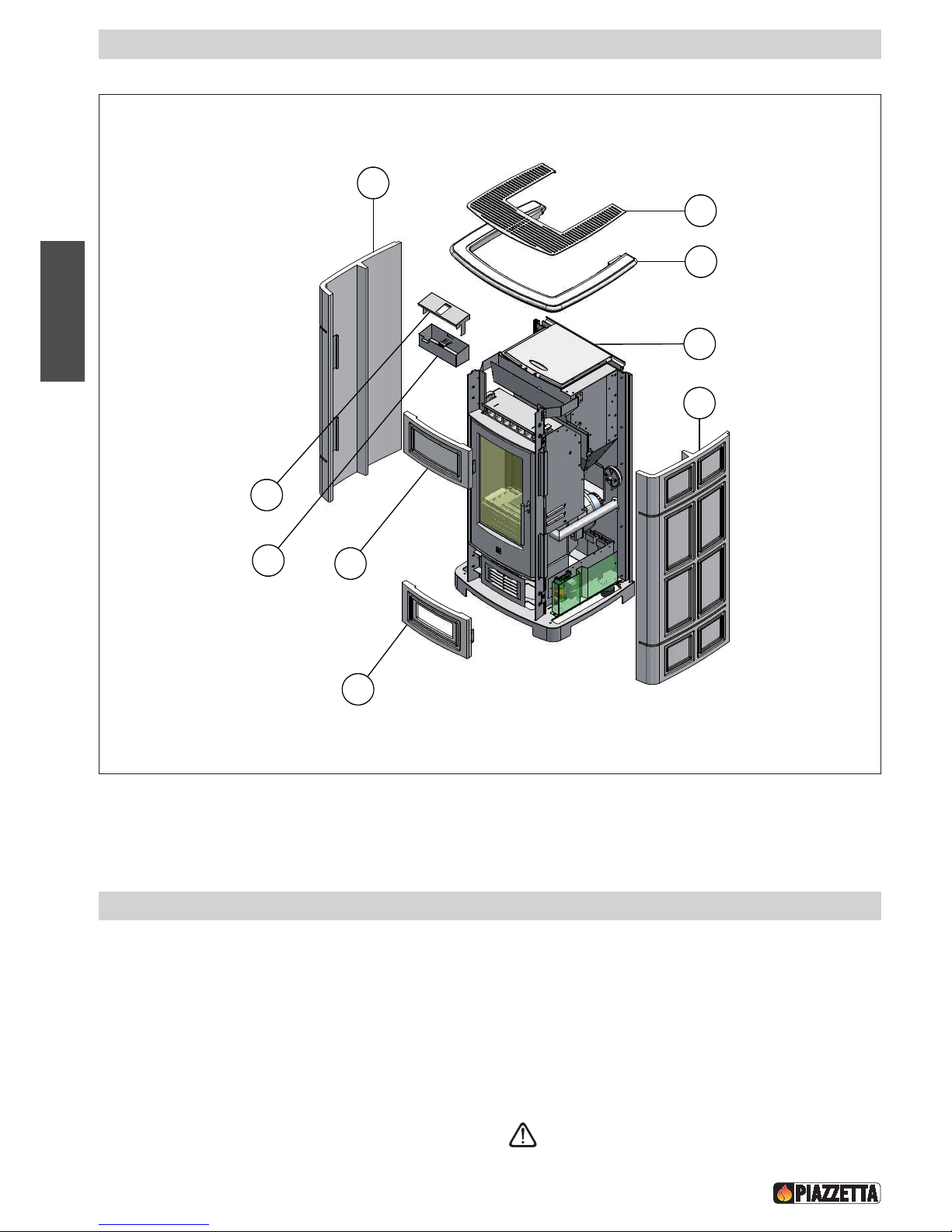

2.0 ESPLOSO
DT2010226-03
Italiano
3.0 PRELIMINARI ALL’INSTALLAZIONE
DT2010108-03
- Sballare il rivestimento con tutti i suoi particolari
attinenti.
- Sballare la stufa con tutti i suoi particolari attinenti.
Prima di procedere all’installazione provvedere ad una
idonea attrezzatura per l’assemblaggio del prodotto.
Per posizionare la stufa tenere presenti distanze e
posizioni della canna fumaria secondo quanto
consigliato nel libretto istruzioni allegate.
Se si esegue l’installazione per la prima volta è consigliato
procedere con l’installazione completa senza l’uso di
collanti per verificare l’esatta e la completa fattibilità
dell’operazione. Una volta portata a compimento
smontare e rimontare tutto seguendo con attenzione le
istruzioni del presente libretto d’installazione.
Si consiglia che il disimballo e l'installazione
siano effettuati da almeno due persone.
1
5
4
6
4
8
72
3
Nr Descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Q.tà
1 Pannello 01 Piano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2 Pannello 02 Frontale superiore . . . . . . . . . . . . . . . . . . . . . .1
3 Pannello 03 Frontale inferiore . . . . . . . . . . . . . . . . . . . . . . .1
4 Pannello 04 Laterale in ceramica P955 . . . . . . . . . . . . . . . .2
Nr Descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Q.tà
5 Griglia superiore verniciata . . . . . . . . . . . . . . . . . . . . . . . . .1
6 Stufa P955 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7 Serbatoio umidificatore . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8 Coperchio serbatoio umidificatore . . . . . . . . . . . . . . . . . . . .1
DT2030327-04

6
Italiano
4.0 INSTALLAZIONE DT2010228-04
1) Serbatoio umificatore (7 – 8)
- Posizionare il serbatoio umidificatore (7)
nell’apposita sede, inserendo le linguette del
coperchio (8) negli appositi “tranci” (Fig.1)
2) Frontalino inferiore (3)
Il frontalino è reversibile.
- Mettere dei punti di silicone nella parte inferiore e
superiore del frontalino.
- Inserire il frontalino inferiore (3) nella parte
inferiore della stufa, bloccarlo con quattro viti
4,2x13 e con le rondelle 4x16 in dotazione. (Fig.2)
Non stringere eccessivamente le viti.
- Per mantenere allineato il frontalino (se fosse
necessario) inserire sui lati del nastro fibra-vetro
in dotazione.
3) Frontalino superiore (2)
Il frontalino è reversibile.
- Eseguire l’installazione del frontalino superiore
(2) come il frontalino inferiore (3)(Fig.3).
DT2031127-01
Fig. 1
Fig. 2
Fig. 3
DT2030328-02
Punto di
silicone
Tranci
Vite
4,2x13
Nastro fibra vetro
DT2030329-02
Punto di
silicone
Nastro
fibra vetro
Vite 4,2x13
8
7
3
2

7
Italiano
DT2032158-00
Fig. 4

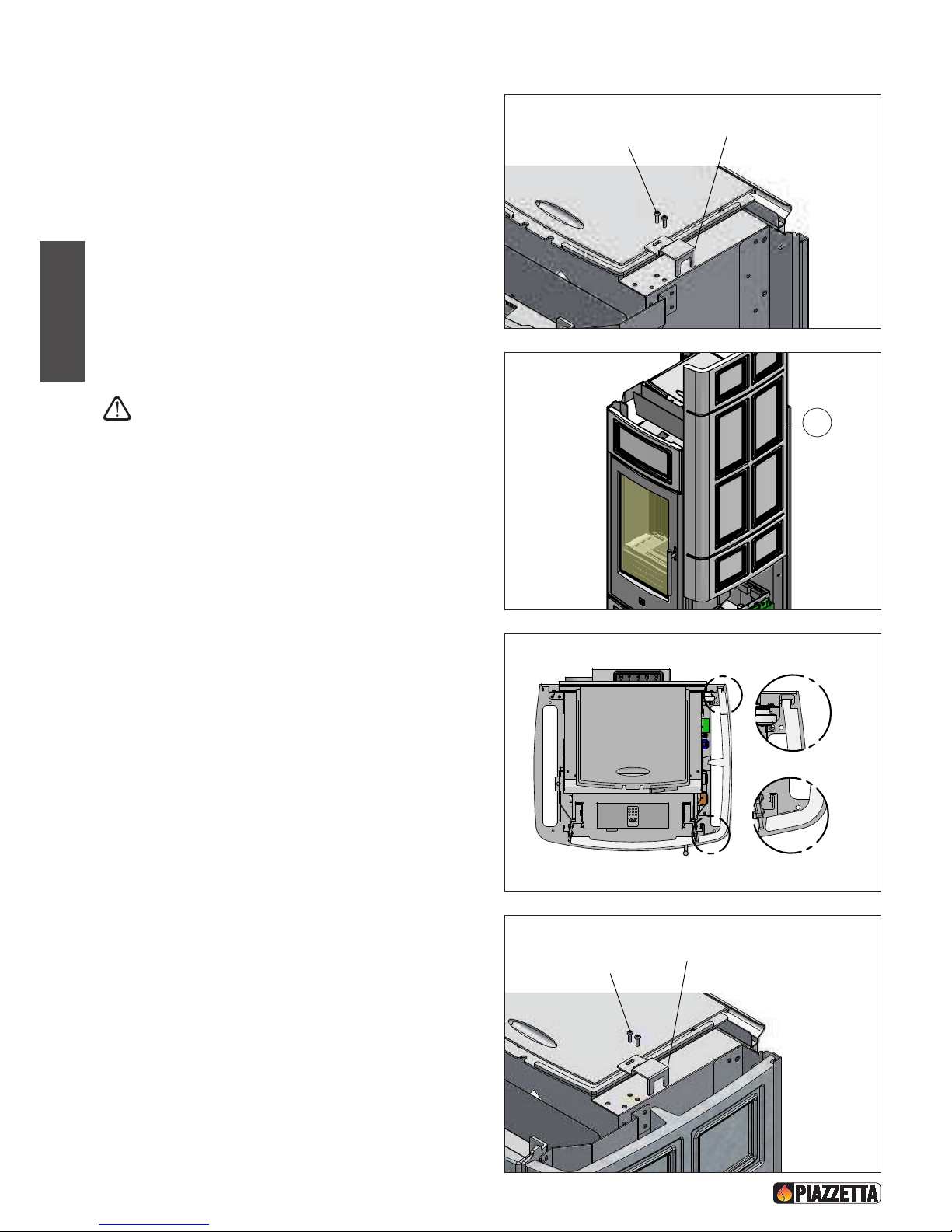

- Rimuovere la staffa di bloccaggio del laterale
allentando le relative viti M4 di fissaggio. (Fig. 4)
4) Laterale in ceramica (4)
Il laterale è reversibile.
- Fare scivolare il laterale (4) nelle apposite sedi
della stufa fino all’appoggio sulla base della stufa
prestando attenzione a non scheggiare o graffiare
lo smalto (Fig.5-6)
- Verificare il corretto allineamento del laterale con
i frontalini in ceramica. Apportare le dovute
correzioni prima di proseguire con il montaggio.
Procedere con il montaggio del laterale opposto.
- Riposizionare la staffa di bloccaggio del laterale
precedentemente rimossafissandola con le
relative viti. (Fig. 7)
Fig. 5
Fig. 6
DT2030330-01
DT2030331-01
Dettaglio B
Vite M4
Vite M4
Staffa bloccaggio
laterale
Staffa bloccaggio
laterale
Dettaglio A
4
A
B
Fig. 7
DT2030159-00

8
Italiano
Supporto
del
coperchio
DT2030334-01
Fig. 9
DT2030640-01
Fig. 11
DT2030310-01
Fig. 10
5) Piano (1)
- Fare scendere il piano (1) sopra i laterali (4).
Verificare il corretto appoggio altrimenti
correggere con del nastro fibra vetro in dotazione.
(Fig.8)
6) Griglia verniciata (5)
- Fare scendere sul piano in ceramica (1) la griglia
(5), verificando che sia allineata al piano.
(Fig.9- 10-11)
Se fosse necessario allinearla:
- aprire il coperchio del serbatoio del pellet;
- allentare con un cacciavite le due viti che
stringono il supporto del coperchio;
- regolare il supporto del coperchio fino ad
allineare correttamente la griglia (5).
7) Posizionamento
- Completare l’installazione con il collegamento alla
canna fumaria.
Fig. 8
Nastro fibra
vetro Nastro fibra
vetro
DT2030333-01
5
1
1
5
1

9
English
IMPORTANT INSTRUCTIONS
DT2010002-01
Dear Customer,
Thank you for having chosen one of our products, which is the result of years of experience and continuous
research aimed at making a superior product in terms of safety, reliability and performance.
This booklet contains information and advice for safe and efficient use of your product.
DT2010001-01
• Pursuant to current regulations regarding the
safety of electrical appliances, a Gruppo Piazzetta
After-Sales Service Centre or qualified persons
must be called in for installing the cladding.
• This booklet has been prepared by the
manufacturer and must always accompany the
product. The information it contains is for the
buyer and all those persons who are concerned
with installing, using and maintaining the
product.
• Carefully read the instructions and the technical
information contained in this booklet before
installing or using the product or carrying out any
work on it.
• Meticulous design and risk analysis by Gruppo
Piazzetta S.p.A. have resulted in the manufacture
of a safe product. It is, however, strongly
recommended that when carrying out any
operation on the product you scrupulously
comply with the instructions given in the
following booklet and keep it in a handy place for
reference.
• Check that the floor where the product will be
installed is perfectly level.
• Take great care in handling the ceramic parts.
• When handling the steel parts of the cladding or
the ceramic parts it is advisable to wear clean
cotton gloves to avoid leaving fingerprints that
are difficult to remove at first time of cleaning.
• The cladding must be assembled by two persons.
• To compensate for any errors in levelness and
unevenness, adhesive fibreglass tape is provided
with the product.
See the guarantee certificate enclosed with the product for the terms, limitations and exclusions.
In line with its policy of constant product improvement and renewal, the manufacturer may make changes without notice.
This document is the property of Gruppo Piazzetta S.p.A.; no part of it may be disclosed to third parties without the written permission
of Gruppo Piazzetta S.p.A.
All rights reserved by Gruppo Piazzetta S.p.A..
Manufacturer's note:
The stove has semi-refractory majolica cladding (not to be confused with other materials such as porcelain).
“Crazing”, “dimples” or “blisters” on the glazed surface are aesthetic features of the material and in no way affect the functionality and
durability of the product.
The ceramic cladding is the result of exclusive craftsmanship; each ceramic piece is unique and any discrepancy in fit or alignment is due
to much of the product being hand made.

10
English
CONTENTS DT2010187-00
Sec. Title Page Code
1.0 Dimensional diagram 11 DT2010225-01
2.0 Exploded view 12 DT2010226-03
3.0 Preparations for installation 12 DT2010108-03
4.0 Installation 13 DT2010228-04
This booklet code H07001420 / DT2000026-07 (12-2008) comprises 24 pages.

11
English

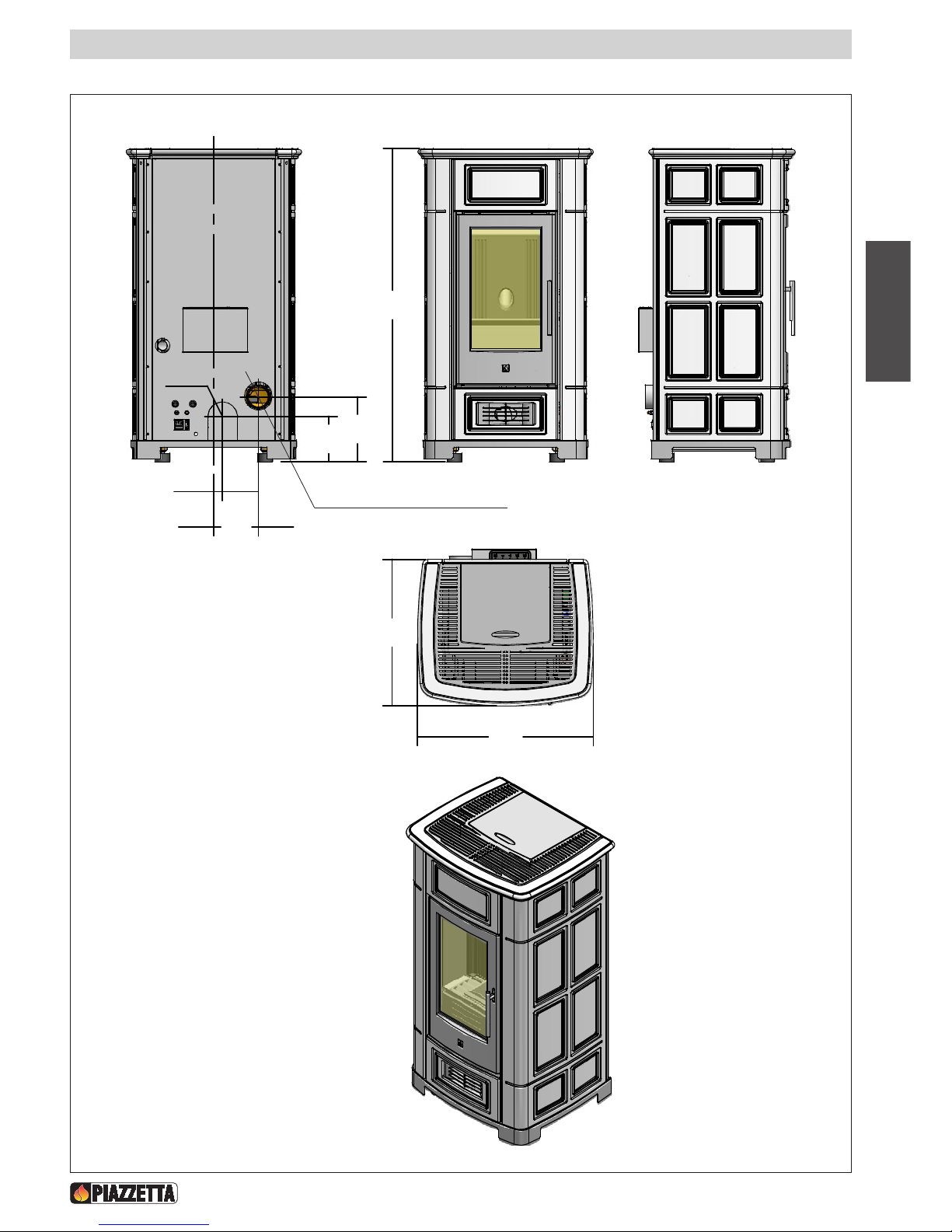

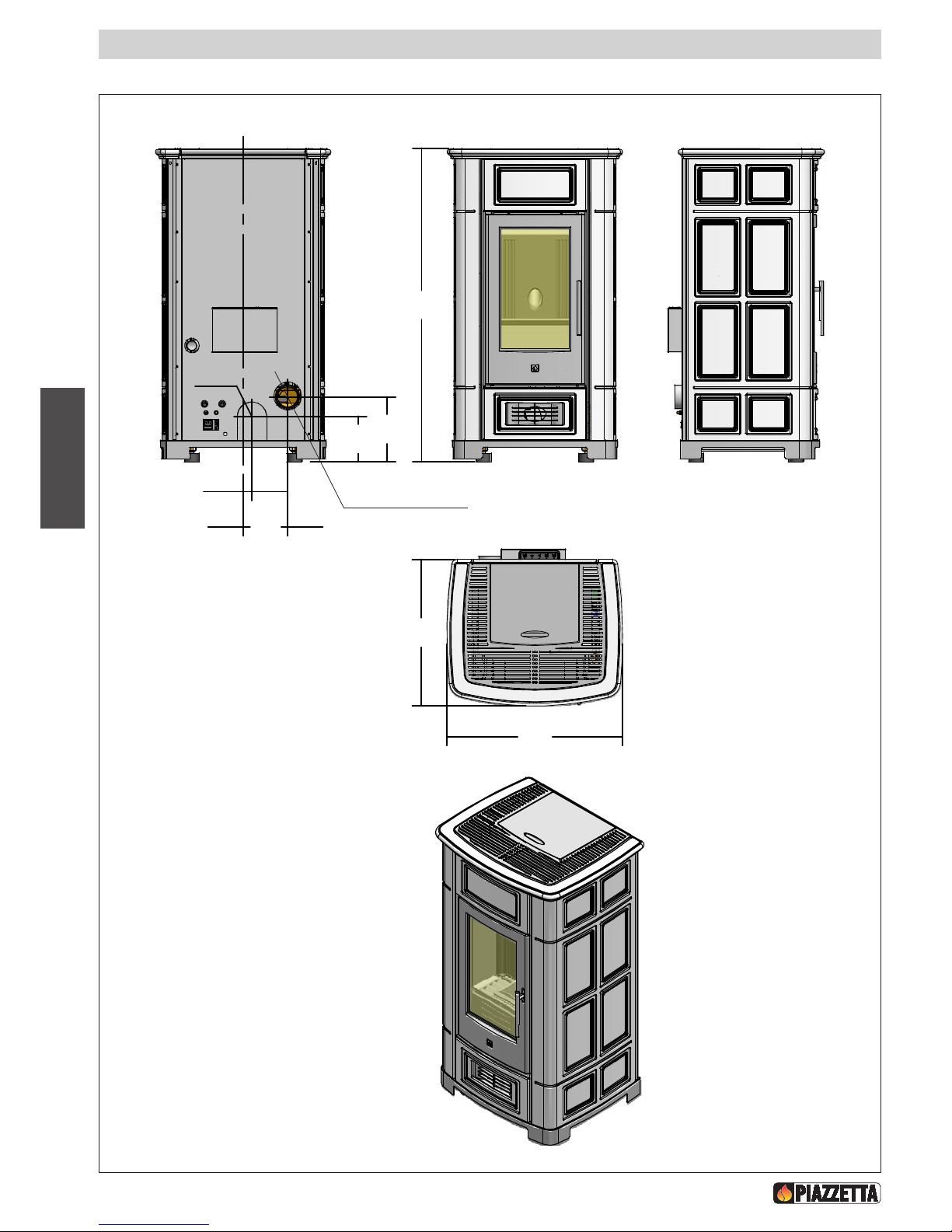

1.0 DIMENSIONAL DIAGRAM
DT2010225-01
DT2030311-01
107
16 23
50
60
3
15
R5
Exaust outlet diameter Ø8
Measurements in cm

1
5
4
6
4
8
72
3
DT2030327-04
12
English
2.0 EXPLODED VIEW DT2010226-03
3.0 PREPARATIONS FOR INSTALLATION DT2010108-03
- Unpack the cladding with all its relevant parts.
- Unpack the stove with all its relevant parts.
Before proceeding with installation ensure that you
have the correct tools to assemble the product.
When locating the stove, comply with the distances
and positions of the flue as advised in the enclosed
instruction booklet.
If carrying out installation for the first time, we advise
that you complete the installation without permanently
fixing the parts in order to check the complete
feasibility of the operation. Once this has been
checked satisfactorily, dismantle then reassemble
everything scrupulously following the instructions in
this installation booklet.
We advise that unpacking and installation be
carried out by at least two people.
No. Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Qty
1 Flat panel 01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2 Upper front panel 02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3 Lower front panel 03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4 P955 ceramic side panel 04 . . . . . . . . . . . . . . . . . . . . . . . .2
No. Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Qty
5 Painted grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6 P955 Stove . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7 Humidifier tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8 Humidifier tank lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

13
English
4.0 INSTALLATION
DT2010228-04
1) Humidifier tank (7 – 8)
- Insert the humidifier tank (7) into its seat,
inserting the tabs of the lid (8) into the relative
“slots” (Fig. 1)
2) Lower front (3)
The front panel is reversible
- Put spots of silicone on the top and bottom of the
lower front.
- Insert the lower front (3) into the lower part of the
stove. Secure it with the four 4.2x13 screws and
the 4x16 washers provided (Fig. 2).
Do not tighten the screws.
- To keep the panel in alignment (if necessary)
apply some of the fibreglass tape provided to the
sides.
3) Upper front (2)
The front panel is reversible
- Carry out the installation of the upper front (2) as
for the lower front (3) (Fig. 3).
DT2031127-01
Fig. 1
Fig. 2
Fig. 3
DT2030328-02
Silicone
spot
Slots
Screw
4.2x13
Fibreglass tape
DT2030329-02
Silicone
spot
Fibreglass
tape
Screw 4,2x13
8
7
3
2

14
English
- Loosen the M4 fastening screws of the side
blockage bracket and remove it. (Fig. 4)
4) Ceramic side panel (4)
The side panel is reversible
-
Let the side panel (4) slide down in the relative
guides until it rests on the bottom of the stove,
taking care not to chip or scratch the glaze (Fig. 5-6 ).
- Check correct alignment of the side panel with the
ceramic front panels. Make the necessary cor-
rections before continuing with assembly.
- Now mount the opposite side.
- Put back the blockage bracket into its position
and fix with its own screws. (Fig. 7)
DT2032158-00
Fig. 4
Fig. 5
Fig. 6
DT2030330-01
DT2030331-01
Detail B
Screw M4
Screw M4
Side blockage
bracket
Side blockage
bracket
Detail A
4
A
B
Fig. 7
DT2030159-00

15
English
Lid
support
DT2030334-01
Fig. 9
DT2030640-01
Fig. 11
DT2030310-01
Fig. 10
5) Top surround (1)
- Rest the top surround (1) on top of the side
panels (4). Check that it fits correctly, adjusting if
necessary with the fibreglass tape provided in the
kit. (Fig. 8).
6) Enamelled grille (5)
- Bring the grille (5) to rest on the ceramic top
surround (1), checking the alignment.
(Fig. 9-10-11)
- If necessary, align as follows:
- open the pellet hopper lid;
- using a screwdriver, remove the two screws
that secure the lid support;
- adjust the lid support until the grille is correctly
aligned (5).
7) Location
- Complete installation by connecting to the flue.
Fig. 8
Fibreglass
tape Fibreglass
tape
DT2030333-01
5
1
1
5
1

16
Deutsch
WICHTIGE HINWEISE DT2010002-01
Liebe Kundin, lieber Kunde,
wir gratulieren Ihnen zur Wahl eines unserer Produkte, welches das Ergebnis langjähriger technologischer
Erfahrung und kontinuierlicher Forschung ist. Ein Produkt, das in Bezug auf Sicherheit, Zuverlässigkeit und
Leistung den höchsten Ansprüchen genügt. In dieser Aufbauanleitung finden Sie alle nützlichen
Informationen und Tipps, die für die Sicherheit und Effizienz Ihres Produktes erforderlich sind.
DT2010001-01
Sonstige Gewährleistungsbestimmungen und Haftungsbeschränkungen sind in der Garantiekarte des Liefergegenstandes zu lesen.
Der Hersteller behält sich jedoch vor, aufgrund ständiger technologischer Entwicklung und Erneuerung des Produktes, ohne vorherige
Ankündigung, Änderungen daran vorzunehmen.
Diese Aufbauanleitung ist Eigentum der Gruppo Piazzetta S.p.A.. Sie darf nicht ohne vorherige schriftliche Genehmigung seitens des Herstellers für
Dritte teilweise oder im Ganzen vervielfältigt werden. Gruppo Piazzetta S.p.A. behält sich alle Rechte vor.
• Laut gültigen Sicherheitsbestimmungen für
elektrische Geräte, müssen Sie sich für den
Aufbau der Verkleidung an einen Technischen
Kundendienst der Fa. Piazzetta oder an
Fachpersonal wenden.
• Diese Betriebsanleitung wurde vom Hersteller
verfasst und ist Bestandteil des Produktes. Die
darin enthaltenen Informationen sind für den
Käufer sowie für alle Personen, die für die
Aufstellung und Wartung zuständig sind,
bestimmt.
• Lesen Sie die Anweisungen und technischen
Informationen in dieser Aufbauanleitung sowohl
vor dem Aufbau, als auch vor Heizbeginn und vor
jeglicher Tätigkeit aufmerksam durch.
• Die von Gruppo Piazzetta S.p.A. durchgeführte
Planung und Gefahrenanalyse haben die
Realisierung eines sicheren Produktes
ermöglicht. Es wird jedoch empfohlen, sich bei
jedem Eingriff sorgfältig an die Anweisungen zu
halten und diese immer griffbereit zu haben.
• Vor Aufstellung des Produktes die vollkommene
Ebenheit des Fußbodens überprüfen.
• Sehr vorsichtig mit den Keramikteilen umgehen.
• Es wird empfohlen beim Anfassen der Stahlteile
saubere Baumwollhandschuhe zu tragen, um
Fingerabdrücke, die später schwierig zu entfernen
sind, zu vermeiden.
• Der Aufbau der Verkleidung muss zu zweit
durchgeführt werden.
• Verwenden Sie die beigefügte Glasfaserdichtung,
um eventuelle Unebenheiten auszugleichen.
Hinweis des Herstellers:
Die Ofenverkleidung besteht aus einer feuerfesten Kachel (nicht zu verwechseln mit anderen Materialien wie z. B. Porzellan).
Die Krakeleerisse oder Pickel in der Glasur sind herstellungsbedingte, charakteristische Eigenschaften des Materials und beeinträchtigen
nicht die Funktionalität und Lebensdauer des Produktes.
Die Keramikverkleidung der Öfen ist das Ergebnis einer exklusiven handwerklichen Verarbeitung. Jede Kachel ist ein Unikat. Eventuelle
Abweichungen der einzelnen Kacheln voneinander sind Kennzeichen eines hochwertigen handwerklichen Erzeugnisses.

17
Deutsch
INHALT
DT2010187-00
Abschnitt Titel Seite Art. NR.
1.0 Abmessungen 18 DT2010225-01
2.0 Explosionszeichnung 19 DT2010226-03
3.0 Hinweise für den Aufbau 19 DT2010108-03
4.0 Aufbau 20 DT2010228-04
Diese Bedienungsanleitung Art. NR. H07001420 / DT2000026-07 (12-2008) hat 24 Seiten.

18
Deutsch
1.0 ABMESSUNGEN DT2010225-01
DT2030311-01
107
16 23
50
60
3
15
R5
Abgastutzen Ø 8
Abmessungen in cm

19
Deutsch
2.0 EXPLOSIONSZEICHNUNG
DT2010226-03
3.0 HINWEISE FÜR DEN AUFBAU
DT2010108-03
- Packen Sie die Verkleidung mit sämtlichem Zubehör aus.
- Packen sie den Heizeinsatz mit sämtlichem Zubehör aus.
Bevor Sie mit dem Aufbau beginnen, vergewissern Sie
sich, dass Sie entsprechendes Werkzeug für die Montage
des Produktes haben.
Beim Aufbau des Ofens müssen die Abstände und Position
des Schornsteinrohres gemäß den Angaben der Bedienungs-
anleitung für den Heizeinsatz berücksichtigt werden.
Wird die Installation zum erstem Mal ausgeführt, so
empfiehlt es sich, diese erst einmal komplett ohne Kleber
durchzuführen, damit Sie die Ausführbarkeit Ihrer Tätigkeit
überprüfen können. Haben Sie dieses erfolgreich beendet,
zerlegen Sie den Ofen wieder und bauen ihn gemäß der
Aufbauanleitung wieder auf.
Der Aufbau der Verkleidung muss zu zweit
durchgeführt werden.
Nr. Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . .Menge
1 Abdeckung 01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2 obere Frontverkleidung 02 . . . . . . . . . . . . . . . . . . . . . . . . . .1
3 untere Frontverkleidung 03 . . . . . . . . . . . . . . . . . . . . . . . .1
4 Seitliche Kachelverkleidung 04 P955 . . . . . . . . . . . . . . . . . .2
Nr. Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . .Menge
5 lackiertes Luftaustrittsgitter . . . . . . . . . . . . . . . . . . . . . . . . .1
6 P955 Ofenkorpus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7 Wasserbehälter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8 Wasserbehälterdeckel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1
5
4
6
4
8
72
3
DT2030327-04

20
Deutsch
4.0 AUFBAU DT2010228-04
1) Luftbefeuchter (7-8)
- Den Wasserbehälter (7) einsetzen und den Deckel
(8) mit den Halterungen in die entsprechenden
Öffnungen einhaken (Abb. 1).
2) Untere Frontblende (3)
Die untere Frontblende kann gewendet
werden.
- Einige Silikonpunkte unten und oben auf der
Frontblende anbringen.
-
Die untere Blende (3) unten am Ofen positionieren
und mit den vier Schrauben 4,2x13 und den
Unterlegscheiben 4x16 befestigen (Abb. 2)
Die Schrauben nicht zu fest anziehen.
- Zum Ausrichten der Frontblende (falls
erforderlich) das Glasfaserband verwenden.
3) Obere Frontblende (2)
Die Blende kann gewendet werden.
- Zum Anbringen der oberen Frontblende (2) wie
bei der unteren Frontblende (3) verfahren
(Abb. 3).
DT2031127-01
Abb. 1
Abb. 2
Abb. 3
DT2030328-02
Silikonpunkte
Öffnungen
Schraube
4,2x13
Glasfaserband
DT2030329-02
Silikonpunkte
Glasfaserband
Schraube 4,2x13
8
7
3
2
