Pima WRF143 User manual

WRF143/186
Installation Instructions/Инструкция по
установке/Instrucciones de Instalación
הנקתה תוארוה
English, Русский, Español, תירבע

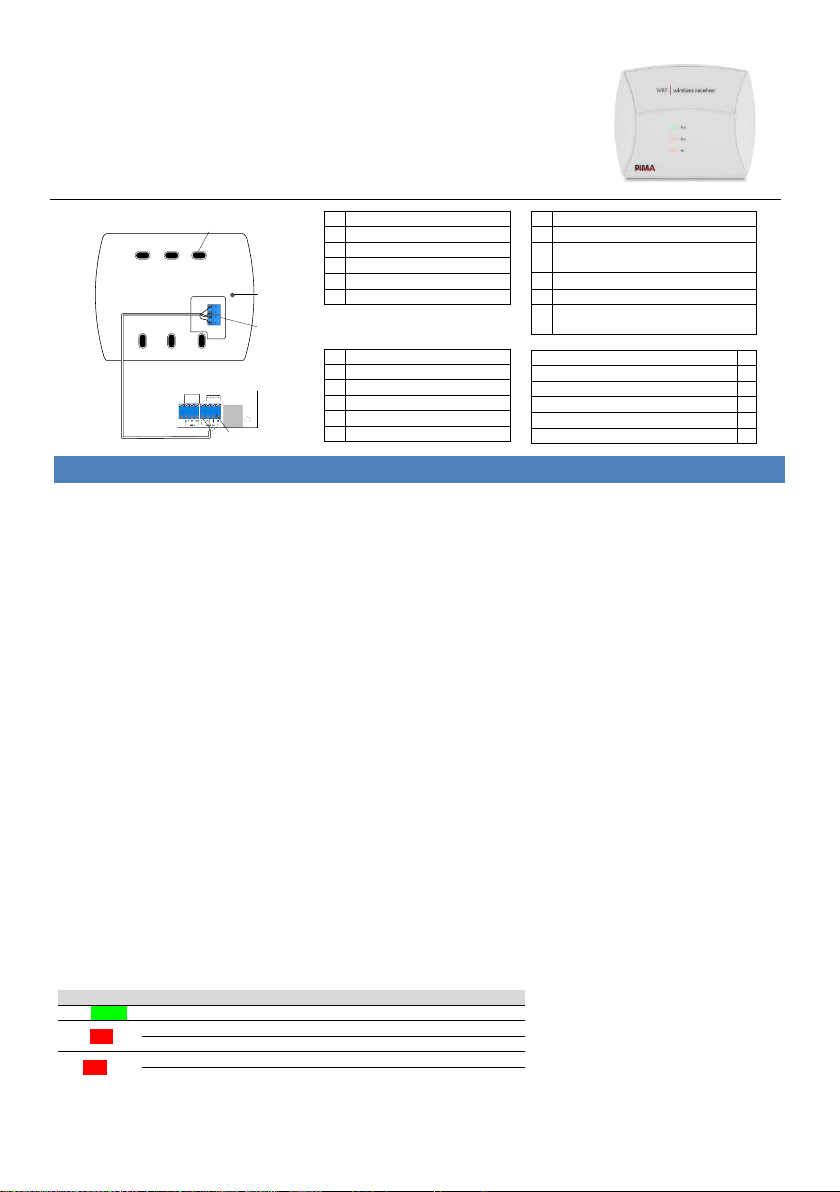

1
Mounting Holes
2
Tamper Switch
3
BUS Terminals
4
BUS Cable
5
FORCE’s Control Panel
6
FORCE BUS Terminals
1
Agujeros de Montaje
2
Suiche Tamper
3
Terminales del FORCE BUS
4
Cable BUS
5
Panel de Control FORCE
6
Terminales del FORCE BUS
1
Монтажные отверстия
2
Тампер
3
Клеммная колодка FORCE BUS
расширителя
4
Кабель шины FORCE BUS
5
Контрольная панель FORCE
6
Клеммная колодка FORCE BUS
контрольной панели
ירוחהנקתה
1
רפמט קספמ
2
ירוביחFORCE BUS
3
לבכ ה-Bus
4
לש הרקבה חולFORCE
5
ירוביחFORCE BUS
6
WRF143/186 Wireless Expander
The WRF is a FastLink technology wireless expander that allows the FORCE and FORCE Lite alarm systems, to transmit and receive
transmissions from PIMA’s wireless detectors and peripherals, making the two alarm systems hybrid ones. The transmissions are routed
to and from the control panel over the bus.
The WRF can alert on jamming, and has a back tamper switch. For full information, see the FORCE Installation guide (P/N: 4410459).
Technical specifications
Frequency:
oWRF143: 433.92 MHz
oWRF186: 868.85MHz
Operating Input Voltage: 9-15VDC
Dimensions: 15 X 12 X 3 cm
Weight: 200gr
CE Compliance
Operating Temperature: -10 to +50 °C
Humidity (Max.): 93% R.H., Non-
condensing.
Content of the product package
WRF143/186 Expander + Bus Connector
This guide
Mounting guidelines
Mount the WRF where the wireless signal is high, and it can be connected to the control panel.
Do not mount the expander inside a metal enclosure or on metalized wallpaper.
Mount the expander at least 2 meters away from any electrical device that generates noise.
The expander must not be exposed to direct heat sources and sunlight, or strong artificial light.
Contact with spraying or dripping water and aggressive liquids must be avoided.
How to mount and connect the WRF
Mount the expander on a flat surface. Follow the next steps.
1. Insert a slotted screwdriver to the niches at the bottom of the expander and remove the cover.
2. Pass the four bus wires (not supplied) through the back plate and mount the plate.
3. Connect the bus wires using the supplied connector, making sure to follow the numbering on both the control panel and the
expander (terminal #1 on the control panel connects to the same terminal on the expander, etc.).
4. Set the expander in the control panel and check the LEDs; see below.
5. Click the expander into the back plate.
6. Test the expander.
The LEDs
LED
State
Description
Run Green
Flashing
Device OK
Bus Red
Flashing infrequently (single)
Communicating - unregistered device
Flashing infrequently (double)
Communicating - registered device
Rx Red
Flashing (single)
Intercepting - unregistered device
Flashing (double)
Intercepting - registered device
Ordering Information
WRF143 P/N: 8500030
WRF186 P/N: 8500031
1
ForceBus
2
3
4
5
6
4
WRF
1
2
3

Беспроводной расширитель WRF143/186
Беспроводной расширитель WRF, работающий по технологии FastLink PIMA , позволяет подключать беспроводные датчики и
периферийные устройства к контрольным панелям FORCE и FORCE Lite.
Принятые сигналы, расширитель WRF передает в контрольную панель FORCE, превращая ее в гибридную контрольную панель.
Расширитель оповещает оналичии радиопомехи изащищен тампером.
Более подробную информацию можно получить в Инструкции по установке FORCE (P/N: 4410487).
Технические характеристики
Частота:
oWRF143: 433.92 МГц
oWRF186: 868.85 МГц
Диапазон рабочих напряжений: 9-15В DC
Размер корпуса: 15х12х3см
Масса: 200г
Соответствует CE
Рабочая температура: -10°C to +50°C
Влажность (Макс.):93% R.H., без конденсации
Комплектация
Расширитель WRF143/186 + Клеммная колодка
Данное руководство
Рекомендации по монтажу
Устанавливайте расширитель WRF вместе максимального приема сигнала и доступности и подключения шины BUS.
Не устанавливайте расширитель внутри металлических шкафов и на металлических конструкциях.
Не устанавливайте расширитель в непосредственной близости к электропроводке, самой контрольной панели и ее
периферии. Минимально рекомендуемое расстояние от расширителя до данной периферии - 2 метра.
Не устанавливайте расширитель вблизи источников тепла ипод прямыми солнечными лучами.
Не устанавливайте расширитель в местах повышенной влажности, а также избегайте попадания жидкостей на корпус
прибора.
Монтаж иподключение WRF
Расширитель WRF устанавливается на плоской поверхности. Монтаж устройства производится согласно описанию ниже.
1. Вставьте плоскую отвертку поочередно в обе выемки в нижней части клавиатуры и, осторожно нажав на них, снимите
заднюю крышку.
2. Определите оптимальное местоположение расширителя в охраняемом помещении, учитывая необходимость его
подключения кшине контрольной панели истабильность сигнала от беспроводной периферии.
3. Пропустите кабель через отверстие взадней крышке изакрепите ее на плоской поверхности.
4. Подключите 4-хпроводной кабель к соответствующим клеммам расширителя и контрольной панели (клеммы FORCE BUS) с
соблюдением порядковых номеров клемм (1 к 1, 2 ко 2, и т.д.).
5. Закройте корпус расширителя.
6. Протестируйте работоспособность расширителя.
Светодиодная индикация
Светодиод
Состояние
Описание
Run Зеленый
Мигает
Устройство исправно
Bus Красный
Мигает редко (одиночные мигания)
Связь - все устройства
Мигает редко (двойные мигания)
Связь - зарегистрированные устройства
Rx Красный
Мигает (одиночные мигания)
Принят сигнал от незарегистрированного устройства
Мигает (двойные мигания)
Принят сигнал от зарегистрированного устройства
Информация для заказа
WRF143 P/N: 8500030
WRF186 P/N: 8500031
Receptor Inalámbrico WRF143/186
WRF143 es un receptor inalámbrico que permite agregar capacidades inalámbricas a los sistemas de alarma FORCE y FORCE Lite. El WRF
está diseñado para recibir transmisiones de los detectores de Visonic y otros periféricos, y los dirige al panel de control por medio de
el BUS.
El receptor puede alertar sobre saboteos y tiene un Tamper posterior
Para obtener información completa, consulte la Guía de instalación del sistema de alarma FORCE (p / n: 4410488).
Especificaciones Técnicas
Frecuencia:
oWRF143: 433.92MHz
oWRF186: 868.85MHz
Cumple con CE
Voltaje de operación de entrada: 9-
15VDC
Medidas: 15 X 12 X 3cm
Peso: 200gr
Temperatura de Funcionamiento: -
10 to +50 °C
Humedad (max.): 93% R.H., no-
condensado.
Contenido del paquete
Receptor WRF + Conector de terminales BUS
Esta Guia

Cómo montar y conectar el WRF
1. Inserte un destornillador plano en los dos nichos en la parte inferior del receptor y retire el panel posterior.
2. Encuentre una ubicación donde el receptor pueda recibir mejor las transmisiones de todos los periféricos y se pueda conectar al
panel de control.
3. Pase los cuatro cables BUS (no incluidos) a través de la placa posterior y monte la placa sobre una superficie plana.
4. Conecte los cables BUS al conector de terminal suministrado. Asegúrese de conectar los cables de acuerdo con los números tanto
en el panel de control como en el receptor (el n. ° 1 en el panel de control se conecta al n. ° 1 en el receptor, etc.).
5. Cierre el gabinete del receptor.
6. Pruebe el receptor.
El LED
LED
State
Description
Run Verde
Parpadeo
Dispositivo OK
Bus Rojo
Intermitente con poca frecuencia (sencillo)
Comunicando –Dispositivo no registrado
Intermitente con poca frecuencia (doble)
Comunicando –Dispositivo registrado
Rx Rojo
Intermitente con poca frecuencia (sencillo)
Intercepción - Dispositivo no registrado
Intermitente con poca frecuencia (doble)
Intercepción - dispositivo registrado
Ordering Information
WRF143 P/N: 8500030
WRF186 P/N: 8500031
ביחרמ יטוחלא WRF143
WRF143 מ וניהביחר יטוחלא תייגולונכטבFastLink , רשפאמה רבחל םייטוחלא םירזיבאו םיאלג אמיפ תרצותמכרעמלו הקעזאה תFORCE
ו-FORCE Lite, וא ךופהלותן ךכב ידירביהלו.ת הביחרמ ריבעמה תאה ךרד הרקבה תכרעמל םירודיש-bus.
ה-WRF143הל לוכי.הספוקה תחיתפ יוליגל רפמט קספמב דיוצמו תיטוחלא המיסח לע עירת
תונכת תוארוהWRF143 לש ןיקתמל ךירדמב הארFORCE ט"קמ(4410457.)
םיינכט םינותנ
 :רדת433.92MHz
 :הלעפה חתמ9-15VDC
 :תודימ15 X 12 X 3 מ"ס
 :לקשמ200 'רג
תומיאת CE
 :הרוטרפמט םוחת-10° דע+55°
 :)'סקמ( תיסחי תוחל93%ל ,לע איבוי.
תכרצומה תזירא תלו
ביחרמ WRF143 +קולב לנימרט
הז ךירדמ
הנקתהה םוקמל תויחנה
 תילמיטפוא תיטוחלאה הטילקה וב םוקמב ביחרמה תא םקמל וב רבחתהל ןתינו-Bus.
.יתכתמ ריקל ךומס וא תיתכתמ הספוק ךותב ביחרמה תא ןיקתהל ןיא
ה תא ןקתהביחרמ ינורטקלא רישכמ לכמ רטמ ינש תוחפל לש קחרמב .הנירק טלופ
.קזח יתוכאלמ רוא וא שמש ינרק ,רישי םוח רוקמל ביחרמה תא ףושחל ןיא
 לזונ לכ וא םימ םע ביחרמה תא ביטרהל ןיא.דחא
ה תא רבחלו ןיקתהל ךיא-WRF
.הנקתהה תוארוה ןלהל .רשי חטשמ לע ביחרמה תא ןקתה
1.ה תיתחתבש םיצירחל חוטש גרבמ סנכהביחרמ .הספוקה תא חתפו
2.ה תא םקמביחרמ ל רבחתהל לכויו ,םייטוחלאה םירזיבאה לכ תא בטיה טולקיש ךכ-Bus.
3.ה יטוח תעברא תא רבעה-Bus וקה בג ךרד )םיקפוסמ אל(.חוטש חטשמ לע בגה תא הלתו הספ
4.א רבח תה יטוח-Bus .קפוסמה קולב לנימרטה תועצמאב ביחרמל לע דפקהרדס םיטוחההרקבה חולב רדס ותואל םאתהב , - לנימרט
'סמ1 'סמ לנימרטל רבחתמ ביחרמב1 .'וכו ,הרקבב
5.מה תא תנכתרביח .)הטמל האר( תוירונה תלועפ אדוו הרקבה חולב
6. תספוק תא רוגסמהביחר.
7.א קודבת ביחרמה.
ה תוירונביחרמ
תירונ
בצמ
רואת
Run קורי
בוהבה
הביחרמ ןיקת
Bus םודא
דיחי בוהבה
תרושקת - םושר אל רזיבא
לופכ בוהבה
תרושקת - םושר רזיבא
Rx םודא
דיחי בוהבה
הטילק- םושר אל רזיבא
לופכ בוהבה
הטילק- םושר רזיבא

עדימתונמזהל
קמ" טWRF143 :8500030
Limited Warranty
PIMA Electronic Systems Ltd. does not represent that its product may not be compromised and/or circumvented, or that the Product will prevent any
death, personal and/or bodily injury and/or damage to property resulting from burglary, robbery, fire or otherwise, or that the Product will in all cases
provide adequate warning or protection. The User understands that a properly installed and maintained equipment may only reduce the risk of events
such as burglary, robbery, and fire without warning, but it is not insurance or a guarantee that such will not occur or that there will be no death, personal
damage and/or damage to property as a result.
Read this guide in its entirety before attempting to program or operate your system. Should you misunderstand any part of this guide, please contact the
supplier or installer of this system. Copyright 2019 PIMA Electronic Systems Ltd. All rights reserved. E&OE
Гарантийные Обязательства
Компания PIMA Electronic Systems Ltd, (далее "Производитель") гарантирует устойчивую работу своей продукции, при нормальной
эксплуaтации и обслуживании, в течение 36 (тридцать шесть) месяцев со дня производства.
Поскольку Производитель не устанавливает и не подключает приобретённое оборудование, и оно (оборудование) может использоваться
совместно с оборудованием других производителей, гарантия не распространяется на работу всей системы безопасности. Производитель не
несет ответственности за совместимость
своего Оборудования с любыми другими аппаратными или программными средствами, поставляемыми другими производителями.
ВНИМАНИЕ: Пользователь должен неукоснительно следовать инструкциям по установке и эксплуатации, проверять продукцию и всю
систему не реже одного раза в неделю.
По различным причинам, включающим, но не ограничивающихся, таким как:
изменения условий окружающей среды, электрических или электронных нарушений и вмешательстве в работу оборудования, возможно,
что оборудование не будет функционировать должным образом. Поэтому, потребителю рекомендуется принять все необходимые меры для
обеспечения своей безопасности и защиты собственности.
Ни при каких обстоятельствах Производитель не несет ответственности за какие-либо убытки, включая потерю данных, потерю прибыли и
другие случайные, последовательные или косвенные убытки, возникшие вследствие некорректных действий по установке, сопровождению,
эксплуатации либо связанных с выходом из строя или временной неработоспособностью Оборудования
Copyright 2019 PIMA Electronic Systems Ltd. All rights reserved. E&OE
Garantía Limitada
PIMA Electronic Systems Ltd. No garantiza que su Producto no haya sido o sea puesto en riesgo o que no sea evadido o que no sea o haya sido saboteado
o alterado de alguna forma o que no haya sufrido o sufra alguna forma de manejo malintencionado así como tampoco garantiza que el Producto vaya o
pueda prevenir cualquier muerte y/o daños corporales y/o daños a la propiedad o cualquier otra pérdida resultado directo o indirecto de vandalismo,
robo, incendio, o cualquier otra causa y/o siniestro, o que el Producto en todos los casos y/o en cada uno de ellos puede o va a suministrar/proporcionar
la advertencia o la protección adecuada. El Usuario entiende que un equipo debidamente instalado y al que se le da un mantenimiento pertinente, puede
únicamente reducir el riesgo contra eventos tales como vandalismo, robo, e incendio sin previo aviso, pero que no existe la seguridad ni la garantía de
que tales imprevistos vayan o no a ocurrir, ni de que a consecuencia de alguno de estos sucesos no vaya o pueda ocurrir alguna muerte y/o daño personal
y/o daño a la propiedad.
Por favor lea detenida y completamente este manual antes de intentar programar u operar su sistema. En caso de surgir alguna duda con respecto a alguna
parte o sección de este manual, diríjase por favor al proveedor o al técnico que instaló este sistema.
Derechos de reproducción © 2019, PIMA Electronic Systems Ltd. Todos los derechos están reservados.
תלבגומ תוירחא
אמיפ תוכרעממ"עב תוינורטקלא א ,רחא וא ,הפירש ,דוש ,הצירפמ האצותכ שוכרל והשלכ קזנ וא ,והשלכ ינפוג קזנ ,תוומ ענמיש וא ,הפיקעל ןתינ וניאכ הז רצומ תראתמ הניא ו
צירפ ןוגכ םיעוריאל םייוכיסה תא תיחפי הכלהכ קזחותמו ןקתוה רשא דויצ יכ ןיבמ שמתשמה .הנגה וא תקפסמ הערתה קפסי רצומהש הווהמ וניא ךא ,הארתה אלל הפירשו ,דוש ,ה
.האצותכ שוכרל קזנ וא ,ינפוג קזנ ,תוומ םרגי אל יכ וא ורקי אל ולאכ םיעוריא יכ החטבה וא חוטיב
ארק אנא .וז תכרעמ תנכתל וא/ו לעפתל ןויסינ לכ ינפל ותומלשב הז ךמסמ ןיקתמה וא קפסל הנפ אנא ,רורב וניא הז ךמסמב םיוסמ קלחו הדימב .וז תכרעמ לש
תורומש תויוכזה לכ© 2019 אמיפל מ"עב תוינורטקלא תוכרעמ ח.ל.ט
Manufactured by
PIMA Electronic Systems Ltd. WWW.PIMA-ALARMS.COM
5 Hatzoref Street, Holon 5885633, Israel
Tel: [phone]
Fax: [phone]
Email: [email protected]
P/N: 4410485
*4410485*
Revision: A, XX Multi, Jan 2019
