Einbauanleitung für das

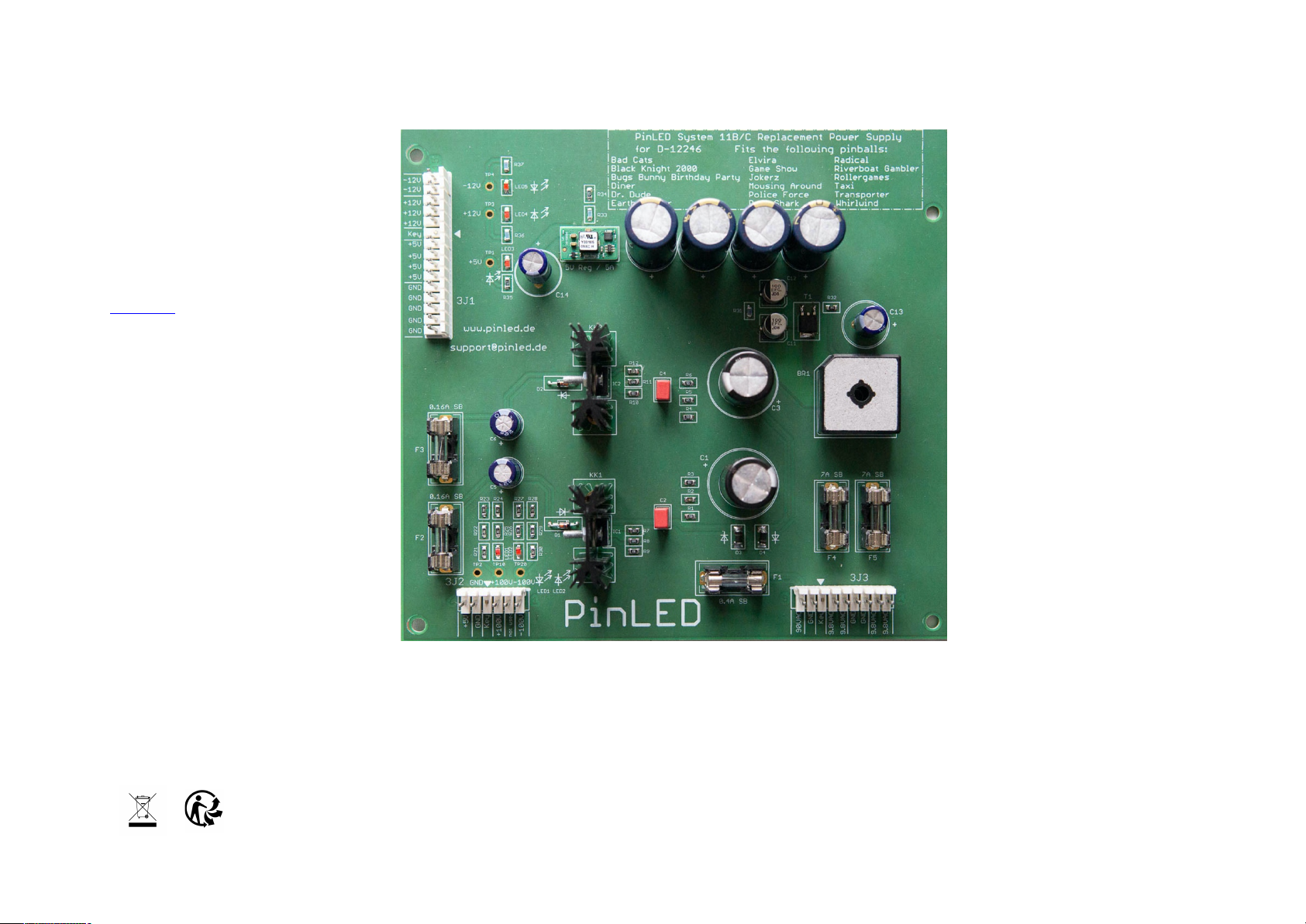

PinLED System 11 Power Supply Platine 10023
Bevor Sie mit dem Einbau Ihres neuen PinLED System 11
Power Supply Board beginnen, überprüfen Sie bitte den Inhalt
der Verpackung.
1. Die neue PinLED System 11 Power Supply
Platine
2. Diese Anleitung
ACHTUNG: Lesen Sie bevor Sie mit dem Einbau beginnen,
diese Anleitung sorgfältig durch. Arbeiten Sie nur am Gerät,
wenn der Netzstecker gezogen ist. Wenn Sie sich nicht sicher
sind, fragen Sie bitte vorher eine fachkundige Person für die
elektrischen Arbeiten.
Für den Umbau wird nur ein Kreuzschraubendreher mittlerer
Größe benötigt. Wenn Sie Fragen zum Umbau auf die neue
PinLED System 11 Power Supply Platine haben, können Sie
mich über [email protected] erreichen. Ich werde mich dann
mit Ihnen in Verbindung setzen, um eventuelle Probleme zu
lösen. Wenn Sie folgende Punkte beachten, gelingt Ihnen der
Umbau schnell und sicher.
1. Netzstecker ziehen.
2. Glasscheibe der Backbox entfernen und an
einem sichern Platz ablegen.
3. Holztür des Kopfteils öffnen.
4. Kabelverbindungen zur alten Power Supply
Platine abziehen.
5. Die vier Befestigungsschrauben des alten
Power Supply Platine herausschrauben (wird
für die Befestigung des neuen PinLED System
11 Power Supply Platine benötigt).
6. Alte Power Supply Platine entfernen.
7. PinLED System 11 Power Supply Platine in
Position bringen.
8. Mit den vier Schrauben die PinLED System 11
Power Supply Platine befestigen.
9. Steckverbindungen wieder herstellen. Sie
können keine Stecker vertauschen!
10. Holztür des Kopfteils wieder schließen.
11. Glasscheibe der Backbox wieder einsetzen.
12. Netzstecker einstecken.
13. Gerät einschalten und losspielen.
Installation instructions for the
PinLED System 11 Power Supply Board 10023
Before you start installing your new PinLED System 11 Power
Supply Board, please check the contents of the packaging.
1. The new PinLED System 11 power supply board
2. This guide
ATTENTION: Read these instructions carefully before starting the
installation. Only work on the device when the mains plug is
unplugged. If you are not sure, please ask a competent person for the
electrical work beforehand.
Only a medium-sized Phillips screwdriver is required for the
conversion. If you have any questions about the conversion to the
new PinLED System 11 Power Supply board, you can contact me at
[email protected]. I will then contact you to resolve any issues. If
you observe the following points, the conversion will be quick and
safe.
1. Pull out the mains plug.
2. Remove the backbox glass pane and place in a safe
place.
3. Open the wooden door of the headboard.
4. Disconnect the cable connections to the old power
supply board.
5. Unscrew the four fastening screws of the old power
supply board (required for fastening the new
PinLED System 11 power supply board).
6. Remove old power supply board.
7. Position the PinLED System 11 power supply
board.
8. Fasten the PinLED System 11 Power Supply board
with the four screws.
9. Restore plug connections. You cannot mix up
plugs!
10. Close the wooden door of the headboard again.
11. Reinsert the glass pane of the back box.
12. Plug in the mains plug.
13. Switch on the device and start playing.
Instructions d'installation de la carte d'alimentation
PinLED System 11 10023
Avant de commencer l'installation de votre nouvelle carte
d'alimentation PinLED System 11, veuillez vérifier le contenu de
l'emballage.
1. La nouvelle carte d'alimentation PinLED System 11
2. Ce guide
ATTENTION: Lire attentivement ces instructions avant de
commencer l'installation. Ne travaillez sur l'appareil que lorsque la
fiche secteur est débranchée. En cas de doute, veuillez vous adresser
au préalable à une personne compétente pour les travaux électriques.
Seul un tournevis cruciforme de taille moyenne est nécessaire pour
la conversion. Si vous avez des questions sur la conversion vers la
nouvelle carte d'alimentation PinLED System 11, vous pouvez me
contacter à [email protected]. Je vous contacterai ensuite pour
résoudre tout problème. Si vous observez les points suivants, la
conversion sera rapide et sûre.
1. Débranchez la fiche secteur.
2. Retirez la vitre du boîtier arrière et placez-la dans un
endroit sûr.
3. Ouvrez la porte en bois de la tête de lit.
4. Débranchez les câbles de connexion à l'ancienne
carte d'alimentation.
5. Dévisser les quatre vis de fixation de l'ancienne
carte d'alimentation (nécessaires à la fixation de la
nouvelle carte d'alimentation PinLED System 11).
6. Retirez l'ancienne carte d'alimentation.
7. Positionner la carte d'alimentation PinLED System
11.
8. Fixez la carte d'alimentation PinLED System 11
avec les quatre vis.
9. Rétablissez les connexions enfichables. Vous ne
pouvez pas mélanger les prises!
10. Refermez la porte en bois de la tête de lit.
11. Réinsérez la vitre du boîtier arrière.
12. Branchez la fiche secteur.
13. Allumez l'appareil et commencez à jouer.
Installatie-instructies voor de
PinLED System 11 Power Supply Board 10023
Controleer de inhoud van de verpakking voordat u begint met het
installeren van uw nieuwe PinLED System 11 Power Supply Board.
1. Het nieuwe PinLED System 11 voedingsbord
2. Deze gids
LET OP: Lees deze instructies zorgvuldig door voordat u met de
installatie begint. Werk alleen aan het apparaat als de stekker uit het
stopcontact is. Als u het niet zeker weet, vraag dan vooraf een
bevoegd persoon voor de elektrische werkzaamheden.
Voor de ombouw is alleen een middelgrote
kruiskopschroevendraaier nodig. Als je vragen hebt over de
conversie naar het nieuwe PinLED System 11 Power Supply-board,
kun je contact met mij opnemen via [email protected]. Ik neem dan
contact met je op om eventuele problemen op te lossen. Als u de
volgende punten in acht neemt, is de conversie snel en veilig.
1. Trek de stekker uit het stopcontact.
2. Verwijder de ruit van de inbouwdoos en leg deze op
een veilige plaats.
3. Open de houten deur van het hoofdeinde.
4. Ontkoppel de kabelverbindingen naar de oude
voedingsprint.
5. Draai de vier bevestigingsschroeven van de oude
voedingsprint los (benodigd voor bevestiging van de
nieuwe PinLED System 11 voedingsprint).
6. Verwijder de oude voedingskaart.
7. Plaats de voedingsprint van het PinLED System 11.
8. Bevestig de PinLED System 11 Power Supply-kaart
met de vier schroeven.
9. Stekkerverbindingen herstellen. Stekkers kun je
niet door elkaar halen!
10. Sluit de houten deur van het hoofdeinde weer.
11. Plaats de ruit van de achterkap terug.
12. Steek de stekker in het stopcontact.
13. Schakel het apparaat in en begin met spelen.

DK NO SE FI
DK
I henhold til det europæiske WEEE-direktiv må elektriske og elektroniske enheder ikke bortskaffes sammen med husholdningsaffald. Som forbruger er du i henhold til ElektroG forpligtet til at returnere elektriske og elektroniske apparater efter endt levetid gratis til de offentlige indsamlingssteder, der
er oprettet til dette formål, eller til salgsstedet. Detaljer er reguleret af den respektive statslovgivning. Symbolet på produktet, brugsanvisningen eller emballagen henviser til disse bestemmelser. Med denne form for genbrug af gamle enheder yder du et vigtigt bidrag til beskyttelsen af vores miljø.
NO
I henhold til det europeiske WEEE-direktivet må elektriske og elektroniske enheter ikke kastes sammen med husholdningsavfallet. Som forbruker er du i henhold til ElektroG forpliktet til å returnere elektrisk og elektronisk utstyr ved slutten av levetiden gratis til de offentlige innsamlingsstedene som
er opprettet for dette formålet eller til salgsstedet. Detaljer er regulert av den respektive statlige lov. Symbolet på produktet, bruksanvisningen eller emballasjen refererer til disse bestemmelsene. Med denne typen resirkulering av gamle enheter gir du et viktig bidrag til beskyttelsen av miljøet vårt.
SE
Enligt det europeiska WEEE-direktivet får elektriska och elektroniska apparater inte slängas med hushållsavfallet. Som konsument är du enligt ElektroG skyldig att returnera elektriska och elektroniska apparater vid slutet av deras livslängd kostnadsfritt till de offentliga insamlingsställen som inrättats
för detta ändamål eller till försäljningsstället. Detaljer regleras av respektive delstatslag. Symbolen på produkten, bruksanvisningen eller förpackningen hänvisar till dessa bestämmelser. Med denna typ av återvinning av gamla apparater gör du ett viktigt bidrag till skyddet av vår miljö.
FI
Euroopan WEEE-direktiivin mukaan sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Kuluttajana olet ElektroG:n mukaan velvollinen palauttamaan sähkö- ja elektroniikkalaitteet niiden käyttöiän päätyttyä maksutta tätä tarkoitusta varten
perustettuihin yleisiin keräyspisteisiin tai myyntipisteisiin. Yksityiskohtia säätelee vastaava osavaltion laki. Tuotteessa, käyttöohjeessa tai pakkauksessa oleva symboli viittaa näihin määräyksiin. Tämäntyyppisellä vanhojen laitteiden kierrätyksellä autat merkittävästi
ympäristöämme.
Ó Copyright 2023 by PinLED
Installationsvejledning til
PinLED System 11 Power Supply Board 10023
Før du begynder at installere dit nye PinLED System 11 Power
Supply Board, skal du kontrollere indholdet af emballagen.
1. Det nye PinLED System 11 strømforsyningskort
2. Denne guide
BEMÆRK: Læs disse instruktioner omhyggeligt, før du starter
installationen. Arbejd kun på enheden, når netstikket er trukket ud.
Hvis du ikke er sikker, så spørg venligst en kompetent person til el-
arbejdet på forhånd.
Der kræves kun en mellemstor stjerneskruetrækker til
konverteringen. Hvis du har spørgsmål om konverteringen til det
nye PinLED System 11 strømforsyningskort, kan du kontakte mig
på [email protected]. Jeg vil derefter kontakte dig for at løse
eventuelle problemer. Hvis du overholder følgende punkter, vil
konverteringen være hurtig og sikker.
1. Træk netstikket ud.
2. Fjern backbox-glasruden og anbring et sikkert sted.
3. Åbn sengegavlens trædør.
4. Afbryd kabelforbindelserne til det gamle
strømforsyningskort.
5. Skru de fire fastgørelsesskruer af det gamle
strømforsyningskort (påkrævet for at fastgøre det
nye PinLED System 11 strømforsyningskort).
6. Fjern det gamle strømforsyningskort.
7. Placer PinLED System 11-strømforsyningskortet.
8. Fastgør PinLED System 11 strømforsyningskortet
med de fire skruer.
9. Gendan stikforbindelser. Du kan ikke blande stik!
10. Luk trædøren på sengegavlen igen.
11. Sæt glasruden på bagkassen i igen.
12. Sæt netstikket i.
13. Tænd enheden og start afspilningen.
Installasjonsinstruksjoner for
PinLED System 11 Power Supply Board 10023
Før du begynner å installere ditt nye PinLED System 11 Power
Supply Board, vennligst sjekk innholdet i emballasjen.
1. Det nye PinLED System 11 strømforsyningskortet
2. Denne veiledningen
OBS: Les disse instruksjonene nøye før du starter installasjonen.
Arbeid kun på enheten når støpselet er trukket ut. Hvis du er usikker,
spør en kompetent person om det elektriske arbeidet på forhånd.
Bare en mellomstor stjerneskrutrekker er nødvendig for
konverteringen. Hvis du har spørsmål om konverteringen til det nye
PinLED System 11 Power Supply-kortet, kan du kontakte meg på
[email protected]. Jeg vil da kontakte deg for å løse eventuelle
problemer. Hvis du observerer følgende punkter, vil konverteringen
være rask og sikker.
1. Trekk ut støpselet.
2. Fjern bakboksens glassrute og plasser på et trygt
sted.
3. Åpne tredøren til sengegavlen.
4. Koble fra kabelforbindelsene til det gamle
strømforsyningskortet.
5. Skru løs de fire festeskruene på det gamle
strømforsyningskortet (nødvendig for å feste det nye
PinLED System 11 strømforsyningskortet).
6. Fjern det gamle strømforsyningskortet.
7. Plasser PinLED System 11-strømforsyningskortet.
8. Fest PinLED System 11 strømforsyningskortet med
de fire skruene.
9. Gjenopprett pluggforbindelsene. Du kan ikke
blande sammen plugger!
10. Lukk tredøren på sengegavlen igjen.
11. Sett inn glassruten på bakboksen igjen.
12. Plugg inn støpselet.
13. Slå på enheten og begynn å spille.
Installationsinstruktioner för
PinLED System 11 Power Supply Board 10023
Innan du börjar installera ditt nya PinLED System 11 Power Supply
Board, kontrollera innehållet i förpackningen.
1. Det nya strömförsörjningskortet PinLED System 11
2. Denna guide
OBSERVERA: Läs dessa instruktioner noggrant innan du påbörjar
installationen. Arbeta endast på enheten när nätkontakten är
urdragen. Om du är osäker, fråga en kompetent person om elarbetet i
förväg.
Endast en medelstor stjärnskruvmejsel krävs för omvandlingen. Om
du har några frågor om konverteringen till det nya PinLED System
11 Power Supply-kortet kan du kontakta mig på [email protected].
Jag kommer sedan att kontakta dig för att lösa eventuella problem.
Om du observerar följande punkter kommer konverteringen att gå
snabbt och säkert.
1. Dra ut stickkontakten.
2. Ta bort backboxglasrutan och placera den på en
säker plats.
3. Öppna sänggavelns trädörr.
4. Koppla bort kabelanslutningarna till det gamla
strömförsörjningskortet.
5. Skruva loss de fyra fästskruvarna på det gamla
nätaggregatskortet (krävs för att fästa det nya
PinLED System 11 strömförsörjningskortet).
6. Ta bort det gamla strömförsörjningskortet.
7. Placera strömförsörjningskortet för PinLED System
11.
8. Fäst PinLED System 11-strömförsörjningskortet
med de fyra skruvarna.
9. Återställ kontaktanslutningarna. Du kan inte
blanda ihop pluggar!
10. Stäng sänggavelns trädörr igen.
11. Sätt tillbaka glasrutan på den bakre lådan.
12. Sätt i nätkontakten.
13. Slå på enheten och börja spela.
PinLED System 11 -virtalähdekortin 10023 asennusohjeet
Ennen kuin aloitat uuden PinLED System 11 Power Supply Boardin
asennuksen, tarkista pakkauksen sisältö.
1. Uusi PinLED System 11 -virtalähdekortti
2. Tämä opas
HUOMIO: Lue nämä ohjeet huolellisesti ennen asennuksen
aloittamista. Työskentele laitteen kanssa vain, kun verkkopistoke on
irrotettu. Jos olet epävarma, pyydä sähkötyöt etukäteen pätevältä
henkilöltä.
Muuntoon tarvitaan vain keskikokoinen ristipääruuvimeisseli. Jos
sinulla on kysyttävää muuntamisesta uuteen PinLED System 11
Power Supply -korttiin, voit ottaa yhteyttä minuun osoitteessa
[email protected]. Otan sinuun yhteyttä ongelmien ratkaisemiseksi.
Jos noudatat seuraavia kohtia, muunnos on nopea ja turvallinen.
1. Vedä verkkopistoke irti.
2. Irrota takalaatikon lasiruutu ja aseta se turvalliseen
paikkaan.
3. Avaa sängynpäädyn puinen ovi.
4. Irrota kaapeliliitännät vanhasta virtalähdelevystä.
5. Irrota vanhan virtalähdelevyn neljä kiinnitysruuvia
(tarvitaan uuden PinLED System 11 -
virtalähdelevyn kiinnittämiseen).
6. Irrota vanha virtalähdekortti.
7. Aseta PinLED System 11 -virtalähdekortti
paikalleen.
8. Kiinnitä PinLED System 11 -virtalähdekortti
neljällä ruuvilla.
9. Palauta pistokeliitännät. Et voi sekoittaa liittimiä!
10. Sulje sängynpäädyn puinen ovi uudelleen.
11. Aseta takalaatikon lasi takaisin paikalleen.
12. Kytke verkkopistoke pistorasiaan.
13. Kytke laite päälle ja aloita pelaaminen.

IT
IT
Secondo la direttiva europea RAEE, i dispositivi elettrici ed elettronici non possono essere smaltiti con i rifiuti domestici. In qualità di consumatore, sei tenuto ai sensi dell'ElektroG a restituire gratuitamente i dispositivi elettrici ed elettronici al termine della loro vita utile ai
punti di raccolta pubblici istituiti a tale scopo o al punto vendita. I dettagli sono regolati dalla rispettiva legge statale. Il simbolo sul prodotto, le istruzioni per l'uso o la confezione si riferiscono a queste disposizioni. Con questo tipo di riciclaggio di vecchi dispositivi dai un
importante contributo alla protezione del nostro ambiente.
Ó Copyright 2023 by PinLED
Istruzioni per l'installazione della scheda di alimentazione
PinLED System 11 10023
Prima di iniziare a installare la tua nuova scheda di alimentazione
PinLED System 11, controlla il contenuto della confezione.
1. La nuova scheda di alimentazione PinLED System
11
2. Questa guida
ATTENZIONE: Leggere attentamente queste istruzioni prima di
iniziare l'installazione. Lavorare sul dispositivo solo quando la spina
di alimentazione è scollegata. Se non sei sicuro, chiedi prima a una
persona competente per il lavoro elettrico.
Per la conversione è necessario solo un cacciavite Phillips di medie
dimensioni. Se hai domande sulla conversione alla nuova scheda di
alimentazione PinLED System 11, puoi contattarmi all'indirizzo
[email protected]. Ti contatterò quindi per risolvere eventuali
problemi. Se osservi i seguenti punti, la conversione sarà rapida e
sicura.
1. Estrarre la spina di alimentazione.
2. Rimuovere il pannello di vetro della scatola
posteriore e riporlo in un luogo sicuro.
3. Apri l'anta in legno della testiera.
4. Scollegare i collegamenti dei cavi dalla vecchia
scheda di alimentazione.
5. Svitare le quattro viti di fissaggio della vecchia
scheda di alimentazione (necessarie per il fissaggio
della nuova scheda di alimentazione PinLED
System 11).
6. Rimuovere la vecchia scheda di alimentazione.
7. Posizionare la scheda di alimentazione PinLED
System 11.
8. Fissare la scheda di alimentazione PinLED System
11 con le quattro viti.
9. Ripristinare i collegamenti a spina. Non puoi
confondere le spine!
10. Richiudere l'anta in legno della testiera.
11. Reinserire il pannello di vetro della scatola
posteriore.
12. Inserire la spina di alimentazione.
13. Accendi il dispositivo e inizia a giocare.
