Pioneer Deh-4300ub User manual

Owner’s Manual

Mode d’emploi

Manuale d’istruzioni

Manual de instrucciones

Bedienungsanleitung

Handleiding

Руководство пользователя

DEH-3300UB

DEH-4300UB

CD RDS RECEIVER

AUTORADIO CD RDS

SINTOLETTORE CD RDS

REPRODUCTOR DE CD CON RECEPTOR RDS

CD RDS-EMPFÄNGER

CD RDS-ONTVANGER

CD RDS ПРИЕМНИК

English Français Italiano Español Deutsch Nederlands Русский

<CRD4524-A/N>1

Thank you for purchasing this PIONEER

product.

To ensure proper use, please read through this

manual before using this product. It is espe-

cially important that you read and observe

WARNINGs and CAUTIONs in this manual.

Please keep the manual in a safe and accessible

place for future reference.

If you want to dispose this product, do not mix

it with general household waste. There is a se-

parate collection system for used electronic

products in accordance with legislation that re-

quires proper treatment, recovery and recy-

cling.

Private households in the member states of

the EU, in Switzerland and Norway may return

their used electronic products free of charge

to designated collection facilities or to a retai-

ler (if you purchase a similar new one).

For countries not mentioned above, please

contact your local authorities for the correct

method of disposal.

By doing so you will ensure that your disposed

product undergoes the necessary treatment,

recovery and recycling and thus prevent po-

tential negative effects on the environment

and human health.

In case of trouble

Should this unit fail to operate properly, please

contact your dealer or nearest authorized

PIONEER Service Station.

About this unit

The tuner frequencies on this unit are allo-

cated for use in Western Europe, Asia, the

Middle East, Africa and Oceania. Use in other

areas may result in poor reception. The RDS

(radio data system) function only operates in

areas with broadcasting RDS signals for FM

stations.

CAUTION

This product is a class 1 laser product classi-

fied under the Safety of laser products, IEC

60825-1:2007, and contains a class 1M laser

module. To ensure continued safety, do not re-

move any covers or attempt to gain access to

the inside of the product. Refer all servicing to

qualified personnel.

CAUTION—CLASS 1M INVISIBLE LASER

RADIATION WHEN OPEN, DO NOT VIEW

DIRECTLY WITH OPTICAL INSTRUMENTS.

CAUTION

!Do not allow this unit to come into contact

with liquids. Electrical shock could result.

Also, damage to this unit, smoke, and over-

heating could result from contact with liquids.

!The Pioneer CarStereo-Pass is for use only in

Germany.

!Always keep the volume low enough to hear

outside sounds.

!Avoid exposure to moisture.

!If the battery is disconnected or discharged,

any preset memory will be erased.

Notes

!Function setting operations are completed

even if the menu is cancelled before the op-

erations are confirmed.

!In this manual, iPod and iPhone will be re-

ferred to as “iPod”.

Section

01 Before You Start

Demo mode

Important

!Failure to connect the red lead (ACC) of this

unit to a terminal coupled with ignition switch

on/off operations may lead to battery drain.

!Remember that if the feature demo continues

operating when the car engine is turned off, it

may drain battery power.

The demo automatically starts when the igni-

tion switch is set to ACC or ON while the unit

is turned off. Turning off the unit does not can-

cel demo mode. To cancel the demo mode, op-

erate the function in the initial setting menu.

Operating the demo while the ignition switch

is set to ACC may drain battery power.

En 3

English

Section

Before You Start

<CRD4524-A/N>2

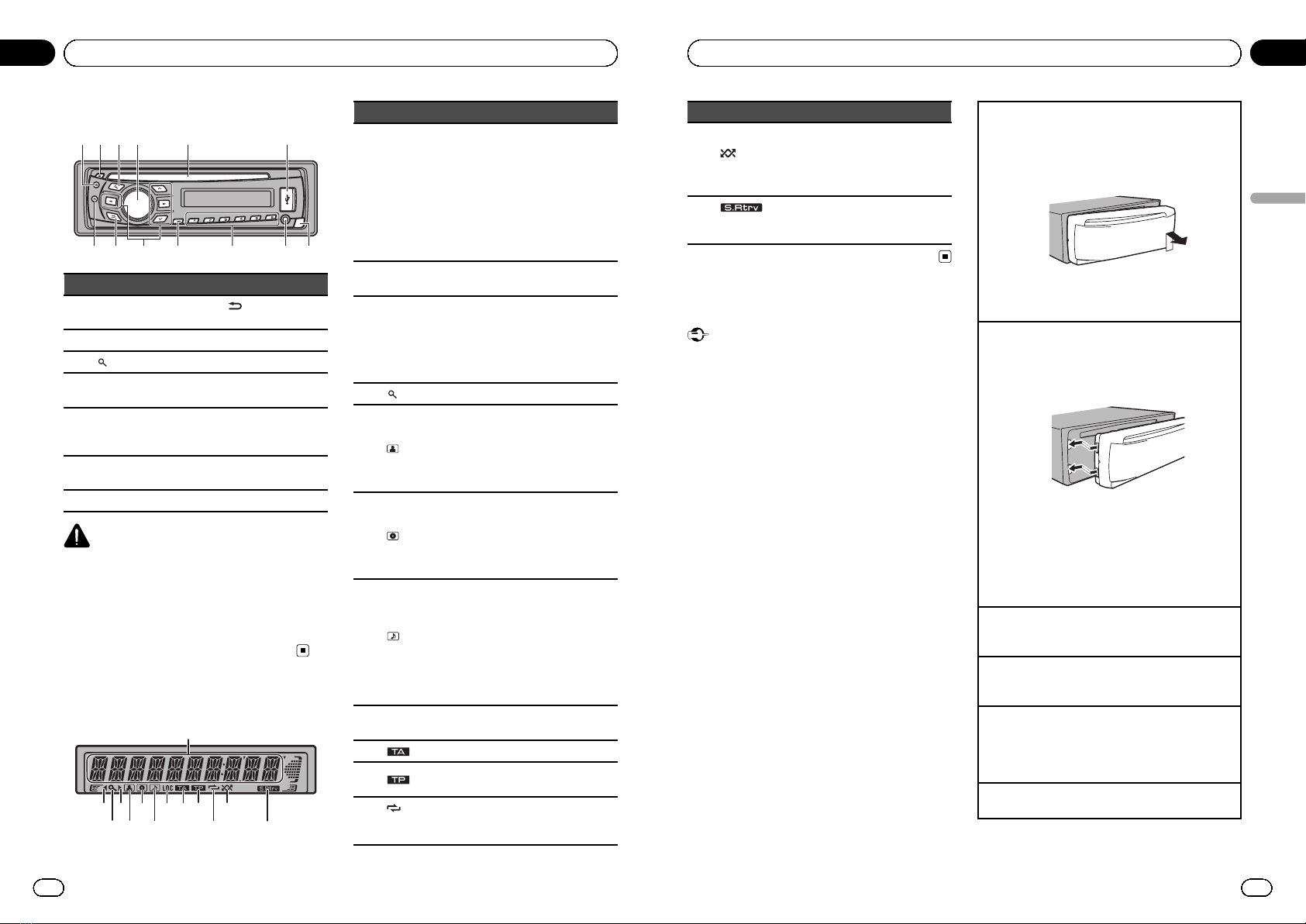

Head unit

124 5 63

78 a b c d9

Part Part

1S (SRC/OFF) 8(Back/display/

scroll)

2h(eject) 9a/b/c/d

3(list) aTA/NEWS

4MULTI-CONTROL

(M.C.)b1to 6

5Disc loading slot cAUX input jack (3.5

mm stereo jack)

6USB port dDetach button

7B (BAND/ESC)

CAUTION

!Use an optional Pioneer USB cable (CD-U50E)

to connect the USB audio player/USB mem-

ory as any device connected directly to the

unit will protrude out from the unit and may

be dangerous.

!Do not use unauthorized products.

Display indication

8 a

Indicator State

Main dis-

play sec-

tion

!Tuner: band and frequency

!RDS: program service name,

PTY information and other lit-

eral information

!Built-in CD, USB storage de-

vice and iPod: elapsed play-

back time and text

information

2cAn upper tier of the folder or

menu exists.

A lower tier of the folder or menu

exists.

It flashes when a song/album re-

lated to the song currently playing

is selected from iPod.

4(list) The list function is operated.

5(artist)

The disc (track) artist name is dis-

played.

Artist search refinement of the

iPod browsing function is in use.

6(disc)

The disc (album) name is dis-

played.

Album search refinement of the

iPod browsing function is in use.

7(song)

The track (song) name is dis-

played.

A playable audio file has been se-

lected while operating the list.

Song search refinement of the

iPod browsing function is in use.

8LOC Local seek tuning is on.

9(TA) TA function is on.

a(TP) A TP station is tuned in.

b(repeat) Track or folder repeat is on.

(ran-

dom/shuf-

fle)

Random play is on.

The iPod source is selected and

the shuffle or shuffle all function

is on.

d(sound re-

triever)

The sound retriever function is

on.

Section

02 Operating this unit

Basic Operations

Important

!Handle gently when removing or attaching

the front panel.

!Avoid subjecting the front panel to excessive

shock.

!Keep the front panel out of direct sunlight and

high temperatures.

!To avoid damaging the device or vehicle inter-

ior, remove any cables and devices attached

to the front panel before detaching it.

Removing the front panel to protect your unit from

theft

1Press the detach button to release the front

panel.

2Push the front panel upward and pull it toward

you.

3Always keep the detached front panel in a protec-

tion device such as a protection case.

Re-attaching the front panel

1Slide the front panel to the left.

Make sure to insert the tabs on the left side of the

head unit into the slots on the front panel.

2Press the right side of the front panel until it is

firmly seated.

If you cannot attach the front panel to the head

unit successfully, make sure that you are placing

the front panel onto the head unit correctly. For-

cing the front panel into place may result in da-

mage to the front panel or head unit.

Turning the unit on

1Press S (SRC/OFF) to turn the unit on.

Turning the unit off

1Press and hold S (SRC/OFF) until the unit turns

off.

Selecting a source

1Press S (SRC/OFF) to cycle between:

TUNER (tuner)—CD (built-in CD player)—USB

(USB)/iPod (iPod)—AUX (AUX)

Adjusting the volume

1Turn M.C. to adjust the volume.

CAUTION

For safety reasons, park your vehicle when remov-

ing the front panel.

Note

When this unit’s blue/white lead is connected to

the vehicle’s auto-antenna relay control terminal,

the vehicle’s antenna extends when this unit’s

source is turned on. To retract the antenna, turn

the source off.

Menu operations identical

for function settings/audio

adjustments/initial

settings/lists

Returning to the previous display

Returning to the previous list (the folder one level

higher)

1Press .

Returning to the main menu

Returning to the top tier of list

1Press and hold .

Returning to the ordinary display

Canceling the initial setting menu

1Press B (BAND/ESC).

Returning to the ordinary display from the list

1Press B (BAND/ESC).

En 5

English

Section

Operating this unit

<CRD4524-A/N>3

Tuner

Basic Operations

Selecting a band

1Press B (BAND/ESC) until the desired band (F1,

F2,F3 for FM or MW/LW) is displayed.

Manual tuning (step by step)

1Press cor d.

Seeking

1Press and hold cor d, and then release.

You can cancel seek tuning by briefly pressing c

or d.

While pressing and holding cor d, you can skip

stations. Seek tuning starts as soon as you re-

lease cor d.

Note

This unit’s AF (alternative frequencies search)

function can be turned on and off. AF should be

off for normal tuning operation (refer to the next

page).

Storing and recalling stations

for each band

Using preset tuning buttons

1 When you find a station that you want

to store in memory, press one of the preset

tuning buttons (1 to 6) and hold until the

preset number stops flashing.

2 Press one of the preset tuning buttons

(1 to 6) to select the desired station.

#You can also recall stored radio stations by

pressing aor bduring the frequency display.

Switching the RDS display

RDS (radio data system) contains digital infor-

mation that helps search for the radio sta-

tions.

%Press .

Program service name—PTY information—

Frequency

#PTY information and the frequency appear on

the display for eight seconds.

PTY list

NEWS/INFO

NEWS (News), AFFAIRS (Current affairs), INFO (Infor-

mation), SPORT (Sports), WEATHER (Weather), FI-

NANCE (Finance)

POPULAR

POP MUS (Popular music), ROCK MUS (Rock

music), EASY MUS (Easy listening), OTH MUS

(Other music), JAZZ (Jazz), COUNTRY (Country

music), NAT MUS (National music), OLDIES (Oldies

music), FOLK MUS (Folk music)

CLASSICS

L. CLASS (Light classical), CLASSIC (Classical)

OTHERS

EDUCATE (Education), DRAMA (Drama), CULTURE

(Culture), SCIENCE (Science), VARIED (Varied), CHIL-

DREN (Children’s), SOCIAL (Social affairs), RELIGION

(Religion), PHONE IN (Phone in), TOURING (Travel),

LEISURE (Leisure), DOCUMENT (Documentaries)

Section

02 Operating this unit

Advanced operations using

special buttons

Receiving traffic announcements

Regardless of the source you are listening to, you can

receive traffic announcements automatically with TA

(traffic announcement standby).

1Tune in to a TP or enhanced other network’sTP

station.

2Press TA/NEWS to turn traffic announcement

standby on or off.

3Use M.C. to adjust the TA volume when a traffic

announcement begins.

The newly set volume is stored in the memory

and will be recalled for subsequent traffic an-

nouncements.

4Press TA/NEWS while a traffic announcement is

being received to cancel the announcement.

The tuner returns to the original source but re-

mains in the standby mode until TA/NEWS is

pressed again.

Using news program interruption

When a news program is broadcast from a PTY code

news station, the unit automatically switches to the

news broadcast station. When the news program

ends, reception of the previous program resumes.

1Press and hold TA/NEWS to turn news program

interruption on or off.

A news program can be canceled by pressing TA/

NEWS.

Function settings

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following proce-

dures to set the function.

#If MW/LW band is selected, only BSM or

LOCAL is available.

BSM (best stations memory)

BSM (best stations memory) automatically stores the

six strongest stations in the order of their signal

strength.

1Press M.C. to turn BSM on.

To cancel, press M.C. again.

REGION (regional)

When AF is used, the regional function limits the se-

lection of stations to those broadcasting regional pro-

grams.

1Press M.C. to turn the regional function on or off.

LOCAL (local seek tuning)

Local seek tuning lets you tune in to only those radio

stations with sufficiently strong signals for good re-

ception.

1Press M.C. to display the setting mode.

2Turn M.C. to select the desired setting.

FM: OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL

MW/LW: OFF—LEVEL 1—LEVEL 2

The highest level setting allows reception of only

the strongest stations, while lower levels allow the

reception of weaker stations.

3Press M.C. to confirm the selection.

PTY SEARCH (program type selection)

You can tune in to a station using PTY (program type)

information.

1Press M.C. to display the setting mode.

2Turn M.C. to select the desired setting.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3Press M.C. to begin the search.

The unit searches for a station broadcasting that

type of program. When a station is found, its pro-

gram service name is displayed.

For PTY (program type ID code) information, refer

to the previous page.

The program of some stations may differ from

that indicated by the transmitted PTY.

If no station is broadcasting the type of program

you searched for, NOT FOUND is displayed for

about two seconds and then the tuner returns to

the original station.

TA (traffic announcement standby)

1Press M.C. to turn traffic announcement standby

on or off.

AF (alternative frequencies search)

1Press M.C. to turn AF on or off.

NEWS (news program interruption)

1Press M.C. to turn the NEWS function on or off.

En 7

English

Section

Operating this unit

<CRD4524-A/N>4

CD/CD-R/CD-RW and USB

storage devices

Basic Operations

Playing a CD/CD-R/CD-RW

1Insert the disc into the disc loading slot with the

label side up.

Ejecting a CD/CD-R/CD-RW

1Press h.

Playing songs on a USB storage device

1Open the USB connector cover and plug in the

USB storage device using a USB cable.

Stopping playback of files on a USB storage device

1You may disconnect the USB storage device at

anytime.

Selecting a folder

1Press aor b.

Selecting a track

1Press cor d.

Fast forwarding or reversing

1Press and hold cor d.

!When playing compressed audio, there is no

sound during fast forward or reverse.

Returning to root folder

1Press and hold B (BAND/ESC).

Switching between compressed audio and CD-DA

1Press B (BAND/ESC).

Note

Disconnect USB storage devices from the unit

when not in use.

Displaying text information

Selecting the desired text information

1Press .

Scrolling the text information to the left

1Press and hold .

Notes

!Depending on the version of iTunes used to

write MP3 files to a disc or media file types, in-

compatible text stored within an audio file

may be displayed incorrectly.

!Text information items that can be changed

depend on the media.

Selecting and playing files/

tracks from the name list

1 Press to switch to the file/track

name list mode.

2 Use M.C. to select the desired file name

(or folder name).

Changing the file or folder name

1Turn M.C.

Playing

1When a file or track is selected, press M.C.

Viewing a list of the files (or folders) in the selected

folder

1When a folder is selected, press M.C.

Playing a song in the selected folder

1When a folder is selected, press and hold M.C.

Advanced operations using

special buttons

Selecting a repeat play range

1Press 6/to cycle between the following:

CD/CD-R/CD-RW

!DISC –Repeat all tracks

!TRACK –Repeat the current track

!FOLDER –Repeat the current folder

USB audio player/USB memory

!ALL –Repeat all files

!TRACK –Repeat the current file

!FOLDER –Repeat the current folder

Playing tracks in random order

1Press 5/to turn random play on or off.

Tracks in a selected repeat range are played in

random order.

Pausing playback

1Press 2/PAUSE to pause or resume.

Enhancing compressed audio and restoring rich

sound (sound retriever)

1Press 1/S.Rtrv to cycle between:

OFF (off)—1—2

1is effective for low compression rates, and 2is

effective for high compression rates.

Function settings

1 Press M.C. to display the main menu.

Section

02 Operating this unit

2 Turn M.C. to change the menu option

and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following proce-

dures to set the function.

REPEAT (repeat play)

1Press M.C. to display the setting mode.

2Turn M.C. to select a repeat play range.

For details, refer to Selecting a repeat play range on

the previous page.

3Press M.C. to confirm the selection.

RANDOM (random play)

1Press M.C. to turn random play on or off.

PAUSE (pause)

1Press M.C. to pause or resume.

S.RTRV (sound retriever)

Automatically enhances compressed audio and re-

stores rich sound.

1Press M.C. to display the setting mode.

2Turn M.C. to select the desired setting.

For details, refer to Enhancing compressed audio

and restoring rich sound (sound retriever) on the

previous page.

3Press M.C. to confirm the selection.

iPod

Basic Operations

Playing songs on an iPod

1Open the USB connector cover.

2Connect an iPod to the USB cable using an iPod

Dock Connector.

Selecting a track (chapter)

1Press cor d.

Fast forwarding or reversing

1Press and hold cor d.

Notes

!The iPod cannot be turned on or off when the

control mode is set to CTRL AUDIO.

!Disconnect headphones from the iPod before

connecting it to this unit.

!The iPod will turn off about two minutes after

the ignition switch is set to OFF.

Displaying text information

Selecting the desired text information

1Press .

Scrolling the text information to the left

1Press and hold .

Browsing for a song

1 Press to switch to the top menu of

list search.

2 Use M.C. to select a category/song.

Changing the name of the song or category

1Turn M.C.

Playlists—artists—albums—songs—podcasts—

genres—composers—audiobooks

Playing

1When a song is selected, press M.C.

Viewing a list of songs in the selected category

1When a category is selected, press M.C.

Playing a song in the selected category

1When a category is selected, press and hold M.C.

Searching the list by alphabet

1When a list for the selected category is displayed,

press to switch to alphabet search mode.

2Turn M.C. to select a letter.

3Press M.C. to display the alphabetical list.

Advanced operations using

special buttons

Selecting a repeat play range

1Press 6/to cycle between the following:

!ONE –Repeat the current song

!ALL –Repeat all songs in the selected list

Playing all songs in random order (shuffle all)

1Press 5/to turn shuffle all on.

!When the control mode is set to CTRL iPod/CTRL

APP, shuffle play is on.

Pausing playback

1Press 2/PAUSE to pause or resume.

En 9

English

Section

Operating this unit

<CRD4524-A/N>5

Playing songs related to the currently playing song

You can play songs from the following lists.

•Album list of the currently playing artist

•Song list of the currently playing album

•Album list of the currently playing genre

1Press and hold M.C. to switch to link play mode.

2Turn M.C. to change the mode; press to select.

!ARTIST –Plays an album of the artist cur-

rently being played.

!ALBUM –Plays a song from the album cur-

rently being played.

!GENRE –Plays an album from the genre cur-

rently being played.

The selected song/album will be played after the

currently playing song.

The selected song/album may be canceled if you op-

erate functions other than link search (e.g. fast for-

ward and reverse).

Depending on the song selected to play, the end of

the currently playing song and the beginning of the

selected song/album may be cut off.

Operating this unit’s iPod function from your iPod

You can listen to the sound from your iPod applica-

tions using your car's speakers, when CTRL APP is se-

lected.

This function is not compatible with the following

iPod models.

!iPod nano 1st generation

!iPod 5th generation

APP mode is compatible with the following iPod

models.

!iPod touch 3rd generation (software version 3.0 or

later)

!iPod touch 2nd generation (software version 3.0

or later)

!iPod touch 1st generation (software version 3.0 or

later)

!iPhone 3GS (software version 3.0 or later)

!iPhone 3G (software version 3.0 or later)

!iPhone (software version 3.0 or later)

1Press 4/iPod to switch the control mode.

!CTRL iPod –This unit’s iPod function can be

operated from the connected iPod.

!CTRL APP –Play back the sound from your

iPod applications.

!CTRL AUDIO –This unit’s iPod function can

be operated from this unit.

Enhancing compressed audio and restoring rich

sound (sound retriever)

1Press 1/S.Rtrv to cycle between:

OFF (off)—1—2

1is effective for low compression rates, and 2is

effective for high compression rates.

Function settings

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following proce-

dures to set the function.

REPEAT (repeat play)

1Press M.C. to display the setting mode.

2Turn M.C. to select a repeat play range.

For details, refer to Selecting a repeat play range on

the previous page.

3Press M.C. to confirm the selection.

SHUFFLE (shuffle)

1Press M.C. to display the setting mode.

2Turn M.C. to select your favorite setting.

!SONGS –Play back songs in the selected list

in random order.

!ALBUMS –Play back songs from a randomly

selected album in order.

!OFF –Cancel random play.

3Press M.C. to confirm the selection.

SHUFFLE ALL (shuffle all)

1Press M.C. to turn shuffle all on.

To turn off, set SHUFFLE in the FUNCTION menu

to off.

LINK PLAY (link play)

1Press M.C. to display the setting mode.

2Turn M.C. to change the mode; press to select.

For details about the settings, refer to Playing

songs related to the currently playing song on this

page.

PAUSE (pause)

1Press M.C. to pause or resume.

AUDIO BOOK (audiobook speed)

1Press M.C. to display the setting mode.

2Turn M.C. to select your favorite setting.

!FASTER –Playback at a speed faster than nor-

mal

!NORMAL –Playback at normal speed

!SLOWER –Playback at a speed slower than

normal

3Press M.C. to confirm the selection.

Section

02 Operating this unit

S.RTRV (sound retriever)

Automatically enhances compressed audio and re-

stores rich sound.

1Press M.C. to display the setting mode.

2Turn M.C. to select the desired setting.

For details, refer to Enhancing compressed audio

and restoring rich sound (sound retriever) on the

previous page.

3Press M.C. to confirm the selection.

Notes

!Switching the control mode to CTRL iPod

pauses song playback. Operate the iPod to re-

sume playback.

!The following functions are still accessible

from the unit even if the control mode is set to

CTRL iPod/CTRL APP.

—Pausing

—Fast forward/reverse

—Track up/down

—Repeat play (ONE/ALL/OFF)

—Random play (shuffle)

—(list) to use iPod menu

—ato turn the iPod click wheel to the left

—bto turn the iPod click wheel to the right

!When the control mode is set to CTRL iPod,

operations are limited as follows:

—The function settings are not available.

—The browse function cannot be operated

from this unit.

Audio Adjustments

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select AUDIO.

3 Turn M.C. to select the audio function.

After selecting, perform the following proce-

dures to set the audio function.

FAD/BAL (fader/balance adjustment)

1Press M.C. to display the setting mode.

2Press M.C. to cycle between fader (front/rear) and

balance (left/right).

3Turn M.C. to adjust speaker balance.

!When the rear output and RCA output setting are

SW, you cannot adjust front/rear speaker balance.

Refer to SW CONTROL (rear output and subwoofer

setting) on the next page.

EQUALIZER (equalizer recall)

1Press M.C. to display the setting mode.

2Turn M.C. to select the equalizer.

DYNAMIC—VOCAL—NATURAL—CUSTOM—

FLAT—POWERFUL

3Press M.C. to confirm the selection.

TONE CTRL (equalizer adjustment)

!Adjusted equalizer curve settings are stored in

CUSTOM.

1Press M.C. to display the setting mode.

2Press M.C. to select BASS (bass)/MID (mid)/TRE-

BLE (treble).

3Turn M.C. to adjust the level.

Adjustment range: +6 to -6

LOUDNESS (loudness)

Loudness compensates for deficiencies in the low-

and high-frequency ranges at low volume.

1Press M.C. to display the setting mode.

2Turn M.C. to select the desired setting.

OFF (off)—LOW(low)—HIGH (high)

3Press M.C. to confirm the selection.

SUBWOOFER1 (subwoofer on/off setting)

This unit is equipped with a subwoofer output which

can be turned on or off.

1Press M.C. to display the setting mode.

2Turn M.C. to select the desired setting.

NORMAL (normal phase)—REVERSE (reverse

phase)—OFF (subwoofer off)

3Press M.C. to confirm the selection.

SUBWOOFER2 (subwoofer adjustment)

En 11

English

Section

Operating this unit

<CRD4524-A/N>6

The cut-off frequency and output level can be ad-

justed when the subwoofer output is on.

Only frequencies lower than those in the selected

range are outputted from the subwoofer.

1Press M.C. to display the setting mode.

2Press M.C. to cycle between the cut-off frequency

and output level of the subwoofer.

Cut-off frequency (Cut-off frequency display

flashes.)—Output level (Output level display

flashes.)

3Turn M.C. to select the desired setting.

Cut-off frequency: 50HZ—63HZ—80HZ—100HZ

—125HZ

Output level: -24 to +6

SLA (source level adjustment)

SLA (Source Level Adjustment) lets you adjust the vo-

lume level of each source to prevent radical changes

in volume when switching between sources.

!Settings are based on the FM volume level, which

remains unchanged.

!The MW/LW volume level can also be adjusted

with this function.

!When selecting FM as the source, you cannot

switch to SLA.

1Press M.C. to display the setting mode.

2Turn M.C. to adjust the source volume.

Adjustment range: +4 to –4

3Press M.C. to confirm the selection.

Initial Settings

Important

PW SAVE (power saving) is cancelled if the vehi-

cle battery is disconnected and will need to be

turned back on once the battery is reconnected.

When PW SAVE (power saving) is off, depending

on connection methods, the unit may continue to

draw power from the battery if your vehicle's igni-

tion switch doesn't have an ACC (accessory posi-

tion).

1 Press and hold S (SRC/OFF) until the

unit turns off.

2 Press S (SRC/OFF) and hold until func-

tion name appears in the display.

3 Turn M.C. to select the initial setting.

After selecting, perform the following proce-

dures to set the initial setting.

FM STEP (FM tuning step)

Normally, the FM tuning step employed by seek tun-

ing is 50 kHz. When AF or TA is on, the tuning step

automatically changes to 100 kHz. It may be prefer-

able to set the tuning step to 50 kHz when AF is on.

!The tuning step remains at 50 kHz during manual

tuning.

1Press M.C. to display the setting mode.

2Turn M.C. to select the FM tuning step.

50 KHZ (50 kHz)—100 KHZ (100 kHz)

3Press M.C. to confirm the selection.

AUTO-PI (auto PI seek)

The unit can automatically search for a different sta-

tion with the same programming, even during preset

recall.

1Press M.C. to turn Auto PI seek on or off.

AUX (auxiliary input)

Activate this setting when using an auxiliary device

connected to this unit.

1Press M.C. to turn AUX on or off.

USB (plug and play)

This setting allows you to switch your source to USB/

iPod automatically.

1Press M.C. to turn the plug and play function on

or off.

ON –When a USB storage device/iPod is con-

nected, depending on the type of device, the

source is automatically switched to USB/iPod

when you turn on the engine. If you disconnect

your USB storage device/iPod, this unit’s source

is turned off.

OFF –When a USB storage device/iPod is con-

nected, the source is not switched to USB/iPod

automatically. Please change the source to USB/

iPod manually.

SW CONTROL (rear output and subwoofer setting)

Section

02 Operating this unit

The rear speaker leads output and RCA output can be

used for full-range speaker or subwoofer connection.

If you switch to REAR-SP :SW, you can connect a rear

speaker lead directly to a subwoofer without using an

auxiliary amp.

Initially, REAR-SP is set for rear full-range speaker

connection (FUL).

1Press M.C. to display the setting mode.

2Turn M.C. to change the output and press to se-

lect.

REAR-SP—PREOUT

3Turn M.C. to change the setting.

REAR-SP:FUL—SW

PREOUT:SW—REA

!Even if you change this setting, there is no

output unless you turn the subwoofer output

on (refer to SUBWOOFER1 (subwoofer on/off

setting) on page 11).

!If you change this setting, subwoofer output

in the audio menu will return to the factory

settings.

DEMO (demo display setting)

1Press M.C. to turn the demo display on or off.

SCROLL (scroll mode setting)

When ever scroll is set to ON, recorded text informa-

tion scrolls continuously in the display. Set to OFF if

you prefer the information to scroll just once.

1Press M.C. to turn the ever scroll on or off.

TITLE (multi-language)

This unit can display the text information of a com-

pressed audio file even if they are embedded in a

Western European or Russian language.

!If the embedded language and the selected lan-

guage setting are not the same, text information

may not be displayed properly.

!Some characters may not be displayed properly.

1Press M.C. to display the setting mode.

2Turn M.C. to select the desired setting.

EUROPEAN (European)—RUSSIAN (Russian)

3Press M.C. to confirm the selection.

PW SAVE (power saving)

Switching this function on enables you to reduce the

consumption of battery power.

!Turning on the source is the only operation al-

lowed when this function is on.

1Press M.C. to turn the power save on or off.

Selecting the illumination

color

(Function of DEH-4300UB)

This unit is equipped with multiple-color illu-

mination. You can select a desired color from

the color list.

Direct selection from the

illumination color list

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select ILLUMI.

3 Turn M.C. to select the illumination

color.

You can select one option from the following

list.

!30 preset colors (WHITE to ROSE)

!SCAN (cycle through all colors)

!CUSTOM (customized illumination color)

4 Press M.C. to confirm the selection.

Notes

!When SCAN is selected, the illuminated color

automatically cycles through the 30 preset

colors.

!When CUSTOM is selected, the customized

color saved is selected.

Customizing the illumination color

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select ILLUMI.

3 Turn M.C. to select the preset color or

CUSTOM illumination color.

#You cannot create a custom illumination color

when SCAN is selected.

4 Press M.C. and hold until the customiz-

ing illumination color setting appears in

the display.

En 13

English

Section

Operating this unit

<CRD4524-A/N>7

5 Press M.C. to select the primary color.

R(red)—G(green)—B(blue)

6 Turn M.C. to adjust the brightness level.

Adjustment range: 0to 60

#You cannot select a level below 10 for all three

of R(red), G(green), and B(blue) at the same

time.

#You can also perform the same operation on

other colors.

7 Press M.C. and hold until CUSTOM ap-

pears.

Using an AUX source

1 Insert the stereo mini plug into the

AUX input jack.

2 Press S (SRC/OFF) to select AUX as the

source.

Note

AUX cannot be selected unless the auxiliary set-

ting is turned on. For more details, refer to AUX

(auxiliary input) on page 12.

Sound muting

Sound is muted automatically when:

!A call is made or received using a cell

phone connected to this unit.

!Voice guidance is output from a connected

Pioneer navigation unit.

The sound is turned off, MUTE is displayed

and no audio adjustments, except volume con-

trol, are possible. Operation returns to normal

when the phone connection or the voice gui-

dance is ended.

Section

02 Operating this unit

Connections

Important

!When installing this unit in a vehicle without

an ACC (accessory) position on the ignition

switch, failure to connect the red cable to the

terminal that detects operation of the ignition

key may result in battery drain.

ACC position No ACC position

!Use of this unit in conditions other than the

following could result in fire or malfunction.

—Vehicles with a 12-volt battery and negative

grounding.

—Speakers with 50 W (output value) and 4

ohm to 8 ohm (impedance value).

!To prevent a short-circuit, overheating or mal-

function, be sure to follow the directions

below.

—Disconnect the negative terminal of the

battery before installation.

—Secure the wiring with cable clamps or ad-

hesive tape. Wrap adhesive tape around

wiring that comes into contact with metal

parts to protect the wiring.

—Place all cables away from moving parts,

such as the gear shift and seat rails.

—Place all cables away from hot places,

such as near the heater outlet.

—Do not connect the yellow cable to the bat-

tery by passing it through the hole to the

engine compartment.

—Cover any disconnected cable connectors

with insulating tape.

—Do not shorten any cables.

—Never cut the insulation of the power cable

of this unit in order to share the power

with other devices. The current capacity of

the cable is limited.

—Use a fuse of the rating prescribed.

—Never wire the negative speaker cable di-

rectly to ground.

—Never band together negative cables of

multiple speakers.

!When this unit is on, control signals are sent

through the blue/white cable. Connect this

cable to the system remote control of an exter-

nal power amp or the vehicle’s auto-antenna

relay control terminal (max. 300 mA 12 V DC).

If the vehicle is equipped with a glass anten-

na, connect it to the antenna booster power

supply terminal.

!Never connect the blue/white cable to the

power terminal of an external power amp.

Also, never connect it to the power terminal of

the auto antenna. Doing so may result in bat-

tery drain or a malfunction.

!The black cable is ground. Ground cables for

this unit and other equipment (especially,

high-current products such as power amps)

must be wired separately. If they are not, an

accidental detachment may result in a fire or

malfunction.

This unit

34 5

1Power cord input

2Rear output or subwoofer output

3Antenna input

4Fuse (10 A)

5Wired remote input

Hard-wired remote control adaptor can be

connected (sold separately).

En 15

English

Section

Installation

<CRD4524-A/N>8

Power cord

1To power cord input

2Depending on the kind of vehicle, the function

of 3and 5may be different. In this case, be

sure to connect 4to 5and 6to 3.

3Yellow

Back-up (or accessory)

4Yellow

Connect to the constant 12 V supply terminal.

5Red

Accessory (or back-up)

6Red

Connect to terminal controlled by ignition

switch (12 V DC).

7Connect leads of the same color to each

other.

8Black (chassis ground)

9Blue/white

The pin position of the ISO connector will dif-

fer depending on the type of vehicle. Connect

9and bwhen Pin 5 is an antenna control

type. In another type of vehicle, never connect

9and b.

aBlue/white

Connect to system control terminal of the

power amp (max. 300 mA 12 V DC).

bBlue/white

Connect to auto-antenna relay control term-

inal (max. 300 mA 12 V DC).

cYellow/black

If you use an equipment with Mute function,

wire this lead to the Audio Mute lead on that

equipment. If not, keep the Audio Mute lead

free of any connections.

dSpeaker leads

White: Front left +

White/black: Front left *

Gray: Front right +

Gray/black: Front right *

Green: Rear left +or subwoofer +

Green/black: Rear left *or subwoofer *

Violet: Rear right +or subwoofer +

Violet/black: Rear right *or subwoofer *

eISO connector

In some vehicles, the ISO connector may be

divided into two. In this case, be sure to con-

nect to both connectors.

Notes

!Change the initial setting of this unit. Refer to

SW CONTROL (rear output and subwoofer set-

ting) on page 12.

The subwoofer output of this unit is monaural.

!When using a subwoofer of 70 W (2 Ω), be

sure to connect the subwoofer to the violet

and violet/black leads of this unit. Do not con-

nect anything to the green and green/black

leads.

Power amp (sold separately)

Perform these connections when using the

optional amplifier.









1System remote control

Connect to Blue/white cable.

2Power amp (sold separately)

3Connect with RCA cable (sold separately)

4To Rear output or subwoofer output

5Rear speaker or subwoofer

Section

03 Installation

Installation

Important

!Check all connections and systems before

final installation.

!Do not use unauthorized parts as this may

cause malfunctions.

!Consult your dealer if installation requires dril-

ling of holes or other modifications to the vehi-

cle.

!Do not install this unit where:

—it may interfere with operation of the vehi-

cle.

—it may cause injury to a passenger as a re-

sult of a sudden stop.

!The semiconductor laser will be damaged if it

overheats. Install this unit away from hot

places such as near the heater outlet.

!Optimum performance is obtained when the

unit is installed at an angle of less than 60°.

60°

DIN front/rear mount

This unit can be properly installed using either

front-mount or rear-mount installation.

Use commercially available parts when instal-

ling.

DIN Front-mount

1 Insert the mounting sleeve into the

dashboard.

For installation in shallow spaces, use the sup-

plied mounting sleeve. If there is enough

space, use the mounting sleeve that came

with the vehicle.

2 Secure the mounting sleeve by using a

screwdriver to bend the metal tabs (90°)

into place.

1Dashboard

2Mounting sleeve

3 Install the unit as illustrated.

1Nut

2Firewall or metal support

3Metal strap

4Screw

5Screw (M4 × 8)

#Make sure that the unit is installed securely in

place. An unstable installation may cause skip-

ping or other malfunctions.

DIN Rear-mount

1 Determine the appropriate position

where the holes on the bracket and the

side of the unit match.

En 17

English

Section

Installation

<CRD4524-A/N>9

2 Tighten two screws on each side.

1Tapping screw (5 mm × 8 mm)

2Mounting bracket

3Dashboard or console

Removing the unit

1 Remove the trim ring.

1Trim ring

2Notched tab

!Releasing the front panel allows easier ac-

cess to the trim ring.

!When reattaching the trim ring, point the

side with the notched tab down.

2 Insert the supplied extraction keys into

both sides of the unit until they click into

place.

3 Pull the unit out of the dashboard.

Removing and re-attaching the

front panel

You can remove the front panel to protect your

unit from theft.

Press the detach button and push the front

panel upward and pull it toward you.

For details, refer to Removing the front panel to

protect your unit from theft and Re-attaching

the front panel on page 5.

Section

03 Installation

Troubleshooting

Symptom Cause Action

The display

automatically

returns to the

ordinary dis-

play.

You did not per-

form any opera-

tion within about

30 seconds.

Perform operation

again.

The repeat play

range changes

unexpectedly.

Depending on

the repeat play

range, the se-

lected range may

change when se-

lecting another

folder or track, or

when fast for-

warding/rever-

sing.

Select the repeat

play range again.

A subfolder is

not played

back.

Subfolders can-

not be played

when FOLDER

(folder repeat) is

selected.

Select another re-

peat play range.

NO XXXX ap-

pears when a

display is chan-

ged (NO TITLE,

for example).

There is no text

information em-

bedded.

Switch the display

or play another

track/file.

The display is

illuminated

when the unit

is turned off.

Demo mode is

on.

!Press to can-

cel demo mode.

!Turn off the

demo display set-

ting.

The unit is mal-

functioning.

There is inter-

ference.

You are using a

device, such as a

cellular phone,

that transmits

electric waves

near the unit.

Move electrical de-

vices that may be

causing the inter-

ference away from

the unit.

Error messages

When you contact your dealer or your nearest

Pioneer Service Center, be sure to note the

error message.

Built-in CD Player

Message Cause Action

ERROR-11, 12,

17, 30

The disc is dirty. Clean the disc.

The disc is

scratched.

Replace the disc.

ERROR-10, 11,

12, 15, 17, 30,

There is an elec-

trical or mechan-

ical error.

Turn the ignition

switch OFF and

back ON, or switch

to a different

source, then back

to the CD player.

ERROR-15 The inserted disc

is blank

Replace the disc.

ERROR-23 Unsupported CD

format

Replace the disc.

FRMT READ Sometimes there

is a delay be-

tween the start of

playback and

when you start to

hear any sound.

Wait until the mes-

sage disappears

and you hear

sound.

NO AUDIO The inserted disc

does not contain

any playable

files.

Replace the disc.

SKIPPED The inserted disc

contains DRM

protected WMA

files.

Replace the disc.

PROTECT All the files on

the inserted disc

are embedded

with DRM.

Replace the disc.

USB storage device/iPod

Message Cause Action

NO DEVICE When plug and

play is off, no

USB storage de-

vice or iPod is

connected.

!Turn the plug

and play on.

!Connect a com-

patible USB sto-

rage device/iPod.

FRMT READ Sometimes there

is a delay be-

tween the start of

playback and

when you start to

hear any sound.

Wait until the mes-

sage disappears

and you hear

sound.

En 19

English

Appendix

Additional Information

<CRD4524-A/N>10

Message Cause Action

NO AUDIO There are no

songs.

Transfer the audio

files to the USB

storage device and

connect.

The connected

USB storage de-

vice has security

enabled

Follow the USB

storage device in-

structions to dis-

able the security.

SKIPPED The connected

USB storage de-

vice contains

WMA files em-

bedded with

Windows Med-

iaäDRM 9/10

Play an audio file

not embedded with

Windows Media

DRM 9/10.

PROTECT All the files in the

USB storage de-

vice are em-

bedded with

Windows Media

DRM 9/10

Transfer audio files

not embedded with

Windows Media

DRM 9/10 to the

USB storage de-

vice and connect.

N/A USB The connected

USB storage de-

vice is not sup-

ported by this

unit.

!Connect a USB

Mass Storage

Class compliant

device.

!Disconnect your

device and replace

it with a compati-

ble USB storage

device.

Message Cause Action

CHECK USB The USB connec-

tor or USB cable

has short-

circuited.

Check that the

USB connector or

USB cable is not

caught in some-

thing or damaged.

The connected

USB storage de-

vice consumes

more than 500

mA (maximum

allowable cur-

rent).

Disconnect the

USB storage de-

vice and do not

use it. Turn the

ignition switch to

OFF, then to ACC

or ON and then

connect only com-

pliant USB storage

devices.

The iPod oper-

ates correctly but

does not charge

Make sure the con-

nection cable for

the iPod has not

shorted out (e.g.,

not caught in

metal objects).

After checking,

turn the ignition

switch OFF and

back ON, or dis-

connect the iPod

and reconnect.

ERROR-19 Communication

failed.

!Perform one of

the following op-

erations.

–Turn the ignition

switch OFF and

back ON.

–Disconnect the

USB storage de-

vice.

–Change to a dif-

ferent source.

Then, return to the

USB source.

!Disconnect the

cable from the

iPod. Once the

iPod's main menu

is displayed, recon-

nect the iPod and

reset it.

iPod failure Disconnect the

cable from the

iPod. Once the

iPod's main menu

is displayed, recon-

nect the iPod and

reset it.

Appendix

Additional Information

Message Cause Action

ERROR-23 USB storage de-

vice is not for-

matted with

FAT12, FAT16 or

FAT32

USB storage de-

vice should be for-

matted with FAT12,

FAT16 or FAT32.

ERROR-16 The iPod firm-

ware version is

old

Update the iPod

version.

iPod failure Disconnect the

cable from the

iPod. Once the

iPod's main menu

is displayed, recon-

nect the iPod and

reset it.

STOP There are no

songs in the cur-

rent list.

Select a list that

contains songs.

NOT FOUND No related songs Transfer songs to

the iPod.

Handling guidelines

Discs and player

Use only discs that feature either of the following two

logos.

Use 12-cm discs. Do not use 8-cm discs or an adapter

for 8-cm discs.

Use only conventional, fully circular discs. Do not use

shaped discs.

Do not insert anything other than a CD into the CD

loading slot.

Do not use cracked, chipped, warped, or otherwise

damaged discs as they may damage the player.

Unfinalized CD-R/CD-RW disc playback is not possi-

ble.

Do not touch the recorded surface of the discs.

Store discs in their cases when not in use.

Do not attach labels, write on or apply chemicals to

the surface of the discs.

To clean a CD, wipe the disc with a soft cloth outward

from the center.

Condensation may temporarily impair the player’s

performance. Leave it to adjust to the warmer tem-

perature for about one hour. Also, wipe any damp

discs with a soft cloth.

Playback of discs may not be possible because of

disc characteristics, disc format, recorded applica-

tion, playback environment, storage conditions, and

so on.

Road shocks may interrupt disc playback.

USB storage device

Connections via USB hub are not supported.

Do not connect anything other than a USB storage

device.

Firmly secure the USB storage device when driving.

Do not let the USB storage device fall onto the floor,

where it may become jammed under the brake or ac-

celerator pedal.

Depending on the USB storage device, the following

problems may occur.

!Operations may vary.

!The storage device may not be recognized.

!Files may not be played back properly.

!The device may generate noise in the radio.

iPod

Do not leave the iPod in places with high tempera-

tures.

To ensure proper operation, connect the dock connec-

tor cable from the iPod directly to this unit.

Firmly secure the iPod when driving. Do not let the

iPod fall onto the floor, where it may become jammed

under the brake or accelerator pedal.

En 21

English

Appendix

Additional Information

<CRD4524-A/N>11

About iPod settings

!When an iPod is connected, this unit changes the

EQ (equalizer) setting of the iPod to off in order to

optimize the acoustics. When you disconnect the

iPod, the EQ returns to the original setting.

!You cannot set Repeat to off on the iPod when

using this unit. Repeat is automatically changed

to All when the iPod is connected to this unit.

Incompatible text saved on the iPod will not be dis-

played by the unit.

DualDiscs

DualDiscs are two-sided discs that have a recordable

CD for audio on one side and a recordable DVD for

video on the other.

Since the CD side of DualDiscs is not physically com-

patible with the general CD standard, it may not be

possible to play the CD side with this unit.

Frequent loading and ejecting of a DualDisc may re-

sult in scratches on the disc. Serious scratches can

lead to playback problems on this unit. In some

cases, a DualDisc may become stuck in the disc load-

ing slot and will not eject. To prevent this, we recom-

mend you refrain from using DualDisc with this unit.

Please refer to the information from the disc manu-

facturer for more detailed information about Dual-

Discs.

Compressed audio

compatibility (disc, USB)

WMA

File extension: .wma

Bit rate: 48 kbps to 320 kbps (CBR), 48 kbps to 384

kbps (VBR)

Sampling frequency: 32 kHz, 44.1 kHz, 48 kHz

Windows Media Audio Professional, Lossless, Voice/

DRM Stream/Stream with video: Not compatible

MP3

File extension: .mp3

Bit rate: 8 kbps to 320 kbps (CBR), VBR

Sampling frequency: 8 kHz to 48 kHz (32 kHz, 44.1

kHz, 48 kHz for emphasis)

Compatible ID3 tag version: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3

tag Version 2.x is given priority over Version 1.x.)

M3u playlist: Not compatible

MP3i (MP3 interactive), mp3 PRO: Not compatible

WAV

File extension: .wav

Quantization bits: 8 and 16 (LPCM), 4 (MS ADPCM)

Sampling frequency: 16 kHz to 48 kHz (LPCM), 22.05

kHz and 44.1 kHz (MS ADPCM)

Supplemental information

Only the first 32 characters can be displayed as a file

name (including the file extension) or a folder name.

Russian text to be displayed on this unit should be en-

coded with the following character sets:

!Unicode (UTF-8, UTF-16)

!A character set other than Unicode that is used in

a Windows environment and is set to Russian in

the multi-language setting

This unit may not operate correctly depending on the

application used to encode WMA files.

There may be a slight delay at the start of playback of

audio files embedded with image data or audio files

stored on a USB storage device that has numerous

folder hierarchies.

Disc

Playable folder hierarchy: up to eight tiers (A practical

hierarchy is less than two tiers.)

Playable folders: up to 99

Playable files: up to 999

File system: ISO 9660 Level 1 and 2, Romeo, Joliet

Multi-session playback: Compatible

Packet write data transfer: Not compatible

Regardless of the length of blank sections between

the songs from the original recording, compressed

audio discs play with a short pause between songs.

Appendix

Additional Information

USB storage device

Playable folder hierarchy: up to eight tiers (A practical

hierarchy is less than two tiers.)

Playable folders: up to 500

Playable files: up to 15 000

Playback of copyright-protected files: Not compatible

Partitioned USB storage device: Only the first partition

can be played.

There may be a slight delay when starting playback of

audio files on a USB storage device with numerous

folder hierarchies.

CAUTION

Do not leave discs or a USB storage device in any

place that is subject to high temperatures.

iPod compatibility

This unit supports only the following iPod models.

Supported iPod software versions are shown below.

Older versions may not be supported.

!iPod nano 5th generation (software version 1.0.1)

!iPod nano 4th generation (software version 1.0.4)

!iPod nano 3rd generation (software version 1.1.3)

!iPod nano 2nd generation (software version 1.1.3)

!iPod nano 1st generation (software version 1.3.1)

!iPod touch 3rd generation (software version 3.1.2)

!iPod touch 2nd generation (software version 3.1.2)

!iPod touch 1st generation (software version 3.1.2)

!iPod classic 160GB (software version 2.0.3)

!iPod classic 120GB (software version 2.0.1)

!iPod classic (software version 1.1.2)

!iPod 5th generation (software version 1.3)

!iPhone 3GS (software version 3.1.2)

!iPhone 3G (software version 3.1.2)

!iPhone (software version 3.1.2)

Depending on the generation or version of the iPod,

some functions may not be available.

Operations may vary depending on the software ver-

sion of iPod.

When using an iPod, an iPod Dock Connector to USB

Cable is required.

A Pioneer CD-IU50 interface cable is also available.

For details, consult your dealer.

About the file/format compatibility, refer to the iPod

manuals.

Audio Book, Podcast: Compatible

CAUTION

Pioneer accepts no responsibility for data lost on

the iPod even if that data is lost while using this

unit.

Sequence of audio files

The user cannot assign folder numbers and

specify playback sequences with this unit.

Example of a hierarchy













Level 1 Level 2 Level 3 Level 4

: Folder

: Compressed

audio file

01 to 05: Folder

number

1to 6: Playback

sequence

Disc

Folder selection sequence or other operation

may differ depending on the encoding or writ-

ing software.

USB storage device

Playback sequence is the same as recorded

sequence in the USB storage device.

To specify the playback sequence, the follow-

ing method is recommended.

1Create a file name that includes numbers that

specify the playback sequence (e.g., 001xxx.

mp3 and 099yyy.mp3).

2Put those files into a folder.

3Save the folder containing files on the USB

storage device.

However, depending on the system environ-

ment, you may not be able to specify the play-

back sequence.

For USB portable audio players, the sequence

is different and depends on the player.

En 23

English

Appendix

Additional Information

<CRD4524-A/N>12

Russian character chart

D: C D: C D: C D: C D: C

:А:Б:В:Г:Д

:Е,Ё:Ж:З:И,Й:К

:Л:М:Н:О:П

:Р:С:Т:У:Ф

:Х:Ц:Ч:Ш,Щ:Ъ

:Ы:Ь:Э::Я

D: Display C: Character

iTunes

Apple and iTunes are trademarks of Apple

Inc., registered in the U.S. and other coun-

tries.

MP3

Supply of this product only conveys a license

for private, non-commercial use and does not

convey a license nor imply any right to use

this product in any commercial (i.e. revenue-

generating) real time broadcasting (terrestrial,

satellite, cable and/or any other media), broad-

casting/streaming via internet, intranets and/

or other networks or in other electronic con-

tent distribution systems, such as pay-audio or

audio-on-demand applications. An indepen-

dent license for such use is required. For de-

tails, please visit

http://www.mp3licensing.com.

WMA

Windows Media and the Windows logo are tra-

demarks or registered trademarks of Microsoft

Corporation in the United States and/or other

countries.

This product includes technology owned by

Microsoft Corporation and cannot be used or

distributed without a license from Microsoft

Licensing, Inc.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano, and

iPod touch are trademarks of Apple Inc., regis-

tered in the U.S. and other countries.

“Made for iPod”and “Made for iPhone”mean

that an electronic accessory has been de-

signed to connect specifically to iPod or

iPhone, respectively, and has been certified by

the developer to meet Apple performance

standards.

Apple is not responsible for the operation of

this device or its compliance with safety and

regulatory standards.

Appendix

Additional Information

Specifications

General

Power source ............................. 14.4 V DC (10.8 V to 15.1 V

allowable)

Grounding system ................... Negative type

Maximum current consumption

..................................................... 10.0 A

Dimensions (W × H × D):

DIN

Chassis ..................... 178 mm × 50 mm × 165

Nose ........................... 188 mm × 58 mm × 17 mm

Chassis ..................... 178 mm × 50 mm × 165

Nose ........................... 170 mm × 46 mm × 17 mm

Weight .......................................... 1.2 kg

Audio

Maximum power output ....... 50 W × 4

Continuous power output ... 22 W × 4 (50 Hz to 15 000

Hz, 5 % THD, 4 Wload, both

channels driven)

Load impedance ...................... 4W(4 Wto 8 Wallowable)

Preout maximum output level

..................................................... 2.0 V

Tone controls:

Bass

Frequency ................ 100 Hz

Gain ............................ ±12 dB

Mid

Frequency ................ 1 kHz

Gain ............................ ±12 dB

Treble

Frequency ................ 10 kHz

Gain ............................ ±12 dB

Subwoofer (mono):

Frequency .......................... 50/63/80/100/125 Hz

Slope .................................... –18 dB/oct

Gain ...................................... +6 dB to –24 dB

Phase .................................. Normal/Reverse

CD player

System .......................................... Compact disc audio system

Usable discs .............................. Compact disc

Signal-to-noise ratio ............... 94 dB (1 kHz) (IEC-A net-

work)

Number of channels .............. 2 (stereo)

WMA decoding format ......... Ver. 7, 7.1, 8, 9, 10, 11, 12

(2ch audio)

(Windows Media Player)

MP3 decoding format ........... MPEG-1 & 2 Audio Layer 3

WAV signal format .................. Linear PCM & MS ADPCM

(Non-compressed)

USB

USB standard specification

..................................................... USB 2.0 full speed

Maximum current supply .... 500 mA

USB Class ................................... MSC (Mass Storage Class)

File system .................................. FAT12, FAT16, FAT32

WMA decoding format ......... Ver. 7, 7.1, 8, 9, 10, 11, 12

(2ch audio)

(Windows Media Player)

MP3 decoding format ........... MPEG-1 & 2 Audio Layer 3

WAV signal format .................. Linear PCM & MS ADPCM

(Non-compressed)

FM tuner

Frequency range ...................... 87.5 MHz to 108.0 MHz

Usable sensitivity ..................... 9 dBf (0.8 µV/75 W, mono,

S/N: 30 dB)

Signal-to-noise ratio ............... 72 dB (IEC-A network)

MW tuner

Frequency range ...................... 531 kHz to 1 602 kHz

Usable sensitivity ..................... 25 µV (S/N: 20 dB)

Signal-to-noise ratio ............... 62 dB (IEC-A network)

LW tuner

Frequency range ...................... 153 kHz to 281 kHz

Usable sensitivity ..................... 28 µV (S/N: 20 dB)

Signal-to-noise ratio ............... 62 dB (IEC-A network)

Note

Specifications and the design are subject to mod-

ifications without notice.

En 25

English

Appendix

Additional Information

<CRD4524-A/N>13

Nous vous remercions d’avoir acheté cet

appareil PIONEER.

Pour garantir une utilisation correcte, lisez

bien ce mode d’emploi avant d’utiliser cet ap-

pareil. Il est particulièrement important que

vous lisiez et respectiez les indications AT-

TENTION et PRÉCAUTION de ce mode

d’emploi. Conservez-le dans un endroit sûr et

facilement accessible pour toute consultation

ultérieure.

Si vous souhaitez vous débarrasser de cet ap-

pareil, ne le mettez pas à la poubelle avec vos

ordures ménagères. Il existe un système de

collecte séparé pour les appareils électroni-

ques usagés, qui doivent être récupérés, traités

et recyclés conformément à la législation.

Dans les états membres de l’UE, en Suisse et

en Norvège, les foyers domestiques peuvent

rapporter leurs produits électroniques usagés

gratuitement à des points de collecte spécifiés

ou à un revendeur (sous réserve d’achat d’un

produit similaire).

Dans les pays qui ne sont pas mentionnés ci-

dessus, veuillez contacter les autorités locales

pour vous informer de la méthode correcte de

mise au rebut.

En agissant ainsi vous assurerez que le pro-

duit que vous mettez au rebut est soumis au

processus de traitement, de récupération et

de recyclage nécessaire et éviterez ainsi les ef-

fets négatifs potentiels sur l’environnement et

la santé publique.

En cas d’anomalie

En cas d’anomalie, veuillez contacter votre re-

vendeur ou le centre d’entretien agréé par

PIONEER le plus proche.

Quelques mots sur cet appareil

Les fréquences du syntoniseur de cet appareil

sont attribuées pour une utilisation en Europe

de l’Ouest, Asie, Moyen Orient, Afrique et Océ-

anie. Son utilisation dans d’autres régions

peut se traduire par une réception de mau-

vaise qualité. La fonction RDS (radio data sys-

tem) n’est opérationnelle que dans les régions

où des signaux RDS sont diffusés pour les sta-

tions FM.

PRÉCAUTION

Ce produit est classifié comme produit laser

de classe 1 selon la norme IEC 60825-1:2007

“Sécurité des appareils à laser”et contient un

module laser de classe 1M. Pour assurer une

sécurité permanente, n’enlevez aucun couver-

cle et n’essayez pas d’accéder à l’intérieur du

produit. Faites effectuer l’entretien par du per-

sonnel qualifié.

APPAREIL À LASER DE CLASSE 1

ATTENTION—ÉMISSIONS DE RADIATIONS LASER

INVISIBLES DE CLASSE 1M SI OUVERT. NE PAS OBSERVER

DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES.

PRÉCAUTION

!Ne laissez pas cet appareil entrer en contact

avec des liquides. Cela pourrait provoquer une

électrocution. Tout contact avec des liquides

pourrait aussi provoquer des dommages, de

la fumée et une surchauffe de l’appareil.

!Le Pioneer CarStereo-Pass est utilisable seule-

ment en Allemagne.

!Maintenez le niveau d’écoute à une valeur

telle que vous puissiez entendre les sons pro-

venant de l’extérieur.

!Évitez tout contact avec l’humidité.

!Si la batterie est débranchée ou déchargée, le

contenu de la mémoire sera effacé.

Section

01 Avant de commencer

Remarques

!Les opérations de réglage des fonctions sont

validées même si le menu est annulé avant la

confirmation des opérations.

!Dans ce manuel, iPod et iPhone sont dési-

gnés par le terme “iPod”.

Mode de démonstration

Important

!La non-connexion du fil rouge (ACC) de cet

appareil à une borne couplée avec les opéra-

tions de mise en/hors service du contact d’al-

lumage peut conduire au déchargement de la

batterie.

!Rappelez-vous que si la démonstration des

fonctions continue à fonctionner quand le

moteur est coupé, cela peut décharger la bat-

terie.

La démonstration démarre automatiquement

quand le contact d’allumage est en position

ACC ou ON lorsque l’alimentation de cet ap-

pareil est coupée. Mettre l’appareil hors ten-

sion n’annule pas le mode de démonstration.

Pour annuler le mode démonstration, paramé-

trez la fonction dans le menu des réglages ini-

tiaux. Utiliser la démonstration lorsque le

contact d’allumage est en position ACC peut

décharger la batterie.

Fr 27

Section

Français

Avant de commencer

<CRD4524-A/N>14

Appareil central

124 5 63

78 a b c d9

Partie Partie

1S (SRC/OFF) 8(Retour/affi-

chage/défilement)

2h(éjection) 9a/b/c/d

3(liste) aTA/NEWS

4MULTI-CONTROL

(M.C.)b1à6

5Fente de charge-

ment des disques c

Jack d’entrée AUX

(jack stéréo 3,5

mm)

6Port USB dTouche de retrait de

la face avant

7B (BAND/ESC)

PRÉCAUTION

!Utilisez un câble USB Pioneer optionnel (CD-

U50E) pour connecter le lecteur audio USB/la

mémoire USB car si un périphérique est direc-

tement connecté à l’appareil, ce dernier dé-

passera de l’appareil et peut s’avérer

dangereux.

!N’utilisez pas de produits non autorisés.

Indications affichées

8 a

Indicateur État

Section

d’affichage

principal

!Syntoniseur : gamme et fré-

quence

!RDS : nom du service de pro-

gramme, informations PTY et

autres informations textuelles

!Lecteur de CD intégré, péri-

phérique de stockage USB et

iPod : temps de lecture écoulé

et informations textuelles

2cUn niveau supérieur de dossier

ou de menu existe.

Un niveau inférieur de dossier ou

de menu existe.

Clignote quand une plage musi-

cale/un album lié(e) à la plage

musicale en cours de lecture est

sélectionné(e) à partir de l’iPod.

4(liste) La fonction liste est utilisée.

5(artiste)

Le nom de l’artiste du disque (de

la plage) s’affiche.

L’affinement de recherche d’un

artiste avec la fonction de recher-

che de l’iPod est en cours d’utili-

sation.

6(disque)

Le nom du disque (de l’album)

s’affiche.

L’affinement de recherche d’un

album avec la fonction de recher-

che de l’iPod est en cours d’utili-

sation.

7(plage

musicale)

Le nom de la plage (plage musi-

cale) s’affiche.

Un fichier audio pouvant être lu

est sélectionné lorsque vous utili-

sez la fonction liste.

L’affinement de recherche d’une

plage musicale avec la fonction

de recherche de l’iPod est en

cours d’utilisation.

8LOC L’accord automatique sur une sta-

tion locale est en service.

9(TA) La fonction TA est en service.

a(TP) L’appareil est accordé sur une sta-

tion TP.

(répéti-

tion de la

lecture)

La fonction de répétition d’une

plage ou d’un dossier est activée.

Section

02 Utilisation de l’appareil

Indicateur État

c(lecture

aléatoire)

La lecture aléatoire est activée.

La fonction lecture aléatoire ou

lecture aléatoire de toutes les pla-

ges est activée alors que la source

iPod est sélectionnée.

d(sound re-

triever)

La fonction Sound Retriever est

activée.

Opérations de base

Important

!Lorsque vous enlevez ou remontez la face

avant, manipulez-la doucement.

!Évitez de heurter la face avant.

!Conservez la face avant à l’abri des tempéra-

tures élevées et de la lumière directe du soleil.

!Pour éviter d’endommager le périphérique ou

l’intérieur du véhicule, retirez tous les câbles

et périphériques connectés à la face avant

avant d’enlever cette dernière.

Retrait de la face avant pour protéger l’appareil

contre le vol

1Appuyez sur la touche de retrait pour libérer la

face avant.

2Poussez la face avant vers le haut, puis tirez-la

vers vous.

3Conservez toujours la face avant dans un boîtier

de protection lorsqu’elle est détachée.

Remontage de la face avant

1Faites glisser la face avant vers la gauche.

Assurez-vous d’insérer les encoches sur le côté

gauche de l’appareil central dans les fentes du

panneau de commande.

2Appuyez sur le côté droit de la face avant jusqu’à

ce qu’elle soit bien en place.

Si vous ne pouvez pas monter la face avant sur

l’appareil central, vérifiez que la face avant est

correctement placée sur l’appareil central. Forcer

la face avant en position risque de l’endommager

ou d’endommager l’appareil central.

Mise en service de l’appareil

1Appuyez sur S (SRC/OFF) pour mettre en service

l’appareil.

Mise hors service de l’appareil

1Maintenez appuyé S (SRC/OFF) jusqu’à ce que

l’appareil soit mis hors tension.

Choix d’une source

1Appuyez sur S (SRC/OFF) pour parcourir les op-

tions disponibles :

TUNER (syntoniseur)—CD (lecteur de CD intégré)

—USB (USB)/iPod (iPod)—AUX (AUX)

Réglage du volume

1Tournez M.C. pour régler le volume.

Fr 29

Section

Français

Utilisation de l’appareil

<CRD4524-A/N>15

PRÉCAUTION

Pour des raisons de sécurité, garez votre véhicule

pour retirer la face avant.

Remarque

Si le fil bleu/blanc de l’appareil est relié à la prise

de commande du relais de l’antenne motorisée

du véhicule, celle-ci se déploie lorsque la source

est mise en service. Pour rétracter l’antenne, met-

tez la source hors service.

Opérations communes des

menus pour les réglages des

fonctions/réglages audio/

réglages initiaux/listes

Retour à l’affichage précédent

Retour à la liste précédente (le dossier de niveau im-

médiatement supérieur)

1Appuyez sur .

Retour au menu principal

Retour au niveau le plus élevé de la liste

1Appuyez sur de façon prolongée.

Retour à l’affichage ordinaire

Annulation du menu des réglages initiaux

1Appuyez sur B (BAND/ESC).

Retour à l’affichage ordinaire à partir de la liste

1Appuyez sur B (BAND/ESC).

Syntoniseur

Opérations de base

Sélection d’une gamme

1Appuyez sur B (BAND/ESC) jusqu’à ce que la

gamme désirée (F1,F2,F3 en FM ou MW/LW

(PO/GO)) s’affiche.

Accord manuel (pas à pas)

1Appuyez sur cou d.

Recherche

1Appuyez de façon continue sur cou d, puis relâ-

chez.

Vous pouvez annuler l’accord automatique en ap-

puyant brièvement sur cou d.

Lorsque vous appuyez sur cou dde façon pro-

longée, vous pouvez sauter des stations. L’accord

automatique démarre dès que vous relâchez c

ou d.

Remarque

La fonction AF (recherche des autres fréquences

possibles) de cet appareil peut être mise en ser-

vice ou hors service. La fonction AF doit être hors

service pendant une opération d’accord normal

(reportez-vous à la page 32).

Enregistrement et rappel des

stations pour chaque gamme

Utilisation des touches de présélection

1 Lorsque se présente une station que

vous désirez mettre en mémoire, mainte-

nez la pression sur une des touches de pré-

sélection (1 à 6) jusqu’à ce que le numéro

de la présélection cesse de clignoter.

2 Appuyez sur une des touches de présé-

lection (1 à 6) pour sélectionner la station

désirée.

#Vous pouvez aussi rappeler les fréquences

des stations radio mémorisées en appuyant sur

aou bpendant l’affichage de la fréquence.

Section

02 Utilisation de l’appareil

Changement de l’affichage RDS

RDS (radio data system) contient des informa-

tions numériques qui facilitent la recherche

des stations de radio.

%Appuyez sur .

Nom du service de programme—Informations

PTY—Fréquence

#Les informations PTY et la fréquence s’affi-

chent pendant huit secondes.

Liste des codes PTY

NEWS/INFO

NEWS (Bulletin d’informations), AFFAIRS (Actuali-

tés), INFO (Informations), SPORT (Sports), WEATHER

(Météo), FINANCE (Finance)

POPULAR

POP MUS (Musique populaire), ROCK MUS (Rock),

EASY MUS (Musique légère), OTH MUS (Autre mu-

sique), JAZZ (Jazz), COUNTRY (Country), NAT MUS

(Musique nationale), OLDIES (Musique du bon vieux

temps), FOLK MUS (Folk)

CLASSICS

L. CLASS (Musique classique légère), CLASSIC (Mu-

sique classique)

OTHERS

EDUCATE (Éducation), DRAMA (Drame), CULTURE

(Culture), SCIENCE (Science), VARIED (Programmes

variés), CHILDREN (Émissions destinées aux enfants),

SOCIAL (Sujets de société), RELIGION (Religion),

PHONE IN (Programmes à ligne ouverte), TOURING

(Voyages), LEISURE (Loisirs), DOCUMENT (Documen-

taires)

Utilisation avancée à l’aide de

touches spéciales

Réception des bulletins d’informations routières

Quelle que soit la source que vous écoutez, vous pou-

vez recevoir des bulletins d’informations routières au-

tomatiquement avec la fonction TA (mise en attente

de bulletins d’informations routières).

1Accordez le syntoniseur sur une station TP ou

une station TP de réseau étendu.

2Appuyez sur TA/NEWS pour mettre en service ou

hors service l’attente d’un bulletin d’informations

routières.

3Utilisez M.C. pour régler le niveau sonore de la

fonction TA au moment où débute un bulletin

d’informations routières.

Le réglage du niveau sonore est mis en mémoire

et sera utilisé lors de nouvelles réceptions d’un

bulletin d’informations routières.

4Appuyez sur TA/NEWS pendant la réception d’un

bulletin d’informations routières pour abandon-

ner cette réception.

La source d’origine est rétablie mais le syntoni-

seur demeure en attente d’un bulletin d’informa-

tions routières aussi longtemps que vous

n’appuyez pas sur TA/NEWS de nouveau.

Utilisation de l’interruption pour réception d’un bulle-

tin d’informations

Quand un programme d’informations est diffusé par

une station d’informations ayant un code PTY, l’appa-

reil bascule automatiquement de n’importe quelle

station sur la station de diffusion d’informations.

Quand le programme d’informations se termine, la

réception du programme précédent reprend.

1Maintenez la pression sur TA/NEWS pour mettre

en service ou hors service l’interruption pour ré-

ception d’un bulletin d’informations.

La réception du programme d’informations peut

être abandonnée en appuyant sur TA/NEWS.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

FUNCTION.

Fr 31

Section

Français

Utilisation de l’appareil

<CRD4524-A/N>16

3 Tournez M.C. pour sélectionner la fonc-

tion.

Après avoir sélectionné la fonction, effectuez

les procédures de paramétrage suivantes.

#Si la gamme MW/LW (PO/GO) est sélection-

née, seul BSM ou LOCAL est disponible.

BSM (mémoire des meilleures stations)

La fonction BSM (mémoire des meilleures stations)

mémorise automatiquement les six stations les plus

fortes dans l’ordre de la force du signal.

1Appuyez sur M.C. pour mettre la fonction BSM en

service.

Pour annuler, appuyez de nouveau sur M.C.

REGION (stations régionales)

Quand la fonction AF est utilisée, la fonction de re-

cherche des stations régionales limite la sélection

aux stations qui diffusent des programmes régio-

naux.

1Appuyez sur M.C. pour mettre la fonction de re-

cherche des stations régionales en service ou

hors service.

LOCAL (accord automatique sur une station locale)

L’accord automatique sur une station locale ne s’inté-

resse qu’aux stations de radio dont le signal reçu est

suffisamment puissant pour garantir une réception

de bonne qualité.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

FM : OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL

MW/LW (PO/GO) : OFF—LEVEL 1—LEVEL 2

La valeur la plus élevée permet la réception des

seules stations très puissantes ; les autres valeurs

autorisent la réception de stations moins puissan-

tes.

3Appuyez sur M.C. pour confirmer la sélection.

PTY SEARCH (sélection du type de programme)

Vous pouvez rechercher une station à l’aide de son

code PTY (type de programme).

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3Appuyez sur M.C. pour lancer la recherche.

Cet appareil recherche une station qui diffuse ce

type de programme. Quand une station est trou-

vée, son nom de service de programme est affi-

ché.

Pour des informations PTY (code d’identification

du type de programme), reportez-vous à la page

précédente.

Le type de l’émission captée peut différer de celui

indiqué par le code PTY transmis.

Si aucune station ne diffuse d’émission du type

choisi, l’indication NOT FOUND s’affiche pendant

environ deux secondes puis le syntoniseur s’ac-

corde sur la fréquence d’origine.

TA (attente de bulletins d’informations routières)

1Appuyez sur M.C. pour mettre en service ou hors

service l’attente d’un bulletin d’informations rou-

tières.

AF (recherche des autres fréquences possibles)

1Appuyez sur M.C. pour mettre la fonction AF en

service ou hors service.

NEWS (interruption pour réception d’un bulletin d’in-

formations)

1Appuyez sur M.C. pour mettre la fonction NEWS

(bulletin d’informations) en service ou hors ser-

vice.

CD/CD-R/CD-RW et

périphériques de stockage USB

Opérations de base

Lecture d’un CD/CD-R/CD-RW

1Introduisez un disque, l’étiquette vers le haut,

dans le logement de chargement des disques.

Éjection d’un CD/CD-R/CD-RW

1Appuyez sur h.

Section

02 Utilisation de l’appareil

Lecture de plages musicales sur un périphérique de

stockage USB

1Ouvrez le cache du connecteur USB et branchez

le périphérique de stockage USB à l’aide d’un

câble USB.

Arrêt de la lecture de fichiers sur un périphérique de

stockage USB

1Vous pouvez débrancher le périphérique de stoc-

kage USB à tout moment.

Sélection d’un dossier

1Appuyez sur aou b.

Sélection d’une plage

1Appuyez sur cou d.

Avance ou retour rapide

1Appuyez de façon continue sur cou d.

!Lors de la lecture d’un disque d’audio compressé,

aucun son n’est émis pendant l’avance ou le re-

tour rapide.

Retour au dossier racine

1Appuyez sur B (BAND/ESC) de façon prolongée.

Commutation entre les modes audio compressé et

CD-DA

1Appuyez sur B (BAND/ESC).

Remarque

Débranchez les périphériques de stockage USB

de l’appareil lorsque vous ne l’utilisez pas.

Affichage des informations

textuelles

Sélection des informations textuelles désirées

1Appuyez sur .

Défilement des informations textuelles sur la gauche

1Appuyez sur de façon prolongée.

Remarques

!Selon la version de iTunes utilisée pour enre-

gistrer les fichiers MP3 sur un disque ou les

types de fichiers média, des informations tex-

tuelles incompatibles enregistrées dans le fi-

chier audio peuvent ne pas s’afficher

correctement.

!Les informations textuelles pouvant être modi-

fiées dépendent du média.

Sélection et lecture des fichiers/

plages à partir de la liste des noms

1 Appuyez sur pour passer en mode

liste des noms de fichiers/plages.

2 Utilisez M.C. pour sélectionner le nom

de fichier (ou nom de dossier) désiré.

Modification du nom de fichier ou de dossier

1Tournez M.C.

Lecture

1Lorsqu’un fichier ou une plage est sélectionné,

appuyez sur M.C.

Affichage d’une liste des fichiers (ou des dossiers)

dans le dossier sélectionné

1Quand un dossier est sélectionné, appuyez sur

M.C.

Lecture d’une plage musicale dans le dossier sélec-

tionné

1Quand un dossier est sélectionné, appuyez sur

M.C. de façon prolongée.

Utilisation avancée à l’aide de

touches spéciales

Sélection d’une étendue de répétition de lecture

1Appuyez sur 6/pour parcourir les options dis-

ponibles :

CD/CD-R/CD-RW

!DISC –Répétition de toutes les plages

!TRACK –Répétition de la plage en cours de

lecture

!FOLDER –Répétition du dossier en cours de

lecture

Lecteur audio USB/mémoire USB

!ALL –Répétition de tous les fichiers

!TRACK –Répétition du fichier en cours de

lecture

!FOLDER –Répétition du dossier en cours de

lecture

Lecture des plages dans un ordre aléatoire

1Appuyez sur 5/pour activer ou désactiver la

lecture aléatoire.

Les plages d’une étendue de répétition sélection-

née sont lues dans un ordre aléatoire.

Fr 33

Section

Français

Utilisation de l’appareil

<CRD4524-A/N>17

Pause de la lecture

1Appuyez sur 2/PAUSE pour mettre en pause ou

reprendre la lecture.

Amélioration de l’audio compressé et restauration

d’un son riche (sound retriever (correcteur de son

compressé))

1Appuyez sur 1/S.Rtrv pour parcourir les options

disponibles :

OFF (hors service)—1—2

1est efficace pour les faibles taux de compres-

sion et 2est efficace pour les taux de compres-

sion élevés.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

FUNCTION.

3 Tournez M.C. pour sélectionner la fonc-

tion.

Après avoir sélectionné la fonction, effectuez

les procédures de paramétrage suivantes.

REPEAT (répétition de la lecture)

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour sélectionner une étendue de

répétition de lecture.

Pour les détails, reportez-vous à la page précé-

dente, Sélection d’une étendue de répétition de lec-

ture.

3Appuyez sur M.C. pour confirmer la sélection.

RANDOM (lecture aléatoire)

1Appuyez sur M.C. pour mettre en service ou hors

service la lecture aléatoire.

PAUSE (pause)

1Appuyez sur M.C. pour mettre en pause ou re-

prendre la lecture.

S.RTRV (sound retriever)

Améliore automatiquement l’audio compressé et res-

taure un son riche.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

Pour les détails, reportez-vous à cette page, Amé-

lioration de l’audio compressé et restauration d’un

son riche (sound retriever (correcteur de son

compressé)).

3Appuyez sur M.C. pour confirmer la sélection.

iPod

Opérations de base

Lecture de plages musicales sur un iPod

1Ouvrez le capot du connecteur USB.

2Connecter un iPod au câble USB à l’aide d’un

connecteur Dock iPod.

Sélection d’une plage (chapitre)

1Appuyez sur cou d.

Avance ou retour rapide

1Appuyez de façon continue sur cou d.

Remarques

!L’iPod ne peut pas être mis en service ou hors

service lorsque le mode de commande est

réglé sur CTRL AUDIO.

!Débranchez les écouteurs de l’iPod avant de

le connecter à cet appareil.

!L’iPod sera mis hors service environ deux mi-

nutes après que le contact d’allumage est mis

en position OFF (coupé).

Affichage des informations

textuelles

Sélection des informations textuelles désirées

1Appuyez sur .

Défilement des informations textuelles sur la gauche

1Appuyez sur de façon prolongée.

Section

02 Utilisation de l’appareil

Recherche d’une plage musicale

1 Appuyez sur pour passer au menu

principal de la recherche par liste.

2 Utilisez M.C. pour sélectionner une ca-

tégorie/plage musicale.

Modification du nom d’une plage musicale/catégorie

1Tournez M.C.

Listes de lecture—interprètes—albums—plages

musicales—podcasts—genres—compositeurs—

livres audio

Lecture

1Quand une plage musicale est sélectionnée, ap-

puyez sur M.C.

Affichage d’une liste des plages musicales dans la

catégorie sélectionnée

1Quand une catégorie est sélectionnée, appuyez

sur M.C.

Lecture d’une plage musicale dans la catégorie sélec-

tionnée

1Quand une catégorie est sélectionnée, appuyez

sur M.C. de façon prolongée.

Recherche par ordre alphabétique dans la liste

1Lorsque la liste de la catégorie sélectionnée s’affi-

che, appuyez sur pour activer le mode de re-

cherche par ordre alphabétique.

2Tournez M.C. pour sélectionner une lettre.

3Appuyez sur M.C. pour afficher la liste alphabé-

tique.

Utilisation avancée à l’aide de

touches spéciales

Sélection d’une étendue de répétition de lecture

1Appuyez sur 6/pour parcourir les options dis-

ponibles:

!ONE –Répétition de la plage musicale en

cours de lecture

!ALL –Répétition de toutes les plages musica-

les de la liste sélectionnée

Lecture de toutes les plages musicales dans un ordre

aléatoire (lecture aléatoire de toutes les plages)

1Appuyez sur 5/pour mettre en service la fonc-

tion de lecture aléatoire de toutes les plages.

!Lorsque le mode de commande est réglé sur

CTRL iPod/CTRL APP, la lecture aléatoire est acti-

vée.

Pause de la lecture

1Appuyez sur 2/PAUSE pour mettre en pause ou

reprendre la lecture.

Lecture de plages musicales liées à la plage musicale

en cours de lecture

Vous pouvez lire des plages musicales dans les listes

suivantes.

•Liste d’albums de l’interprète en cours de lecture

•Liste de plages musicales de l’album en cours de

lecture

•Liste d’albums du genre en cours de lecture

1Appuyez de façon prolongée sur M.C. pour acti-

ver le mode de lecture en liaison.

2Tournez M.C. pour changer le mode, appuyez

pour sélectionner.

!ARTIST –Lit un album de l’interprète en

cours de lecture.

!ALBUM –Lit une plage musicale de l’album

en cours de lecture.

!GENRE –Lit un album du genre en cours de

lecture.

La plage musicale/l’album sélectionné sera lu

après la lecture de la plage musicale en cours.

La plage musicale/l’album sélectionné peut être an-

nulé si vous utilisez d’autres fonctions que la fonction

de recherche de liaison (retour rapide et avance ra-

pide, par exemple).

En fonction de la plage musicale sélectionnée pour

la lecture, la fin de la plage en cours de lecture et le

début de la plage musicale/de l’album sélectionné

peuvent être tronqués.

Fr 35

Section

Français

Utilisation de l’appareil

<CRD4524-A/N>18

Utilisation de la fonction iPod de cet appareil à partir

de votre iPod

Vous pouvez écouter l’audio des applications de votre

iPod depuis les haut-parleurs de votre véhicule

lorsque CTRL APP est sélectionné.

Cette fonction n’est pas compatible avec les modèles

d’iPod suivants.

!iPod nano 1ère génération

!iPod 5ème génération

Le mode APP est compatible avec les modèles d’iPod

suivants.

!iPod touch 3ème génération (version logicielle 3.0

ou ultérieure)

!iPod touch 2ème génération (version logicielle 3.0

ou ultérieure)

!iPod touch 1ère génération (version logicielle 3.0

ou ultérieure)

!iPhone 3GS (version logicielle 3.0 ou ultérieure)

!iPhone 3G (version logicielle 3.0 ou ultérieure)

!iPhone (version logicielle 3.0 ou ultérieure)

1Appuyez sur 4/iPod pour changer le mode de

commande.

!CTRL iPod –La fonction iPod de cet appareil

peut être utilisée à partir de l’iPod connecté.

!CTRL APP –Lecture de l’audio des applica-

tions de votre iPod.

!CTRL AUDIO –La fonction iPod de cet appa-

reil peut être utilisée à partir de cet appareil.

Amélioration de l’audio compressé et restauration

d’un son riche (sound retriever (correcteur de son

compressé))

1Appuyez sur 1/S.Rtrv pour parcourir les options

disponibles :

OFF (hors service)—1—2

1est efficace pour les faibles taux de compres-

sion et 2est efficace pour les taux de compres-

sion élevés.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

FUNCTION.

3 Tournez M.C. pour sélectionner la fonc-

tion.

Après avoir sélectionné la fonction, effectuez

les procédures de paramétrage suivantes.

REPEAT (répétition de la lecture)

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour sélectionner une étendue de

répétition de lecture.

Pour les détails, reportez-vous à la page précé-

dente, Sélection d’une étendue de répétition de lec-

ture.

3Appuyez sur M.C. pour confirmer la sélection.

SHUFFLE (lecture aléatoire)

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

!SONGS –Lecture des plages musicales dans

un ordre aléatoire à l’intérieur de la liste sélec-

tionnée.

!ALBUMS –Lecture dans l’ordre de plages mu-

sicales à partir d’un album sélectionné au ha-

sard.

!OFF –Annulation de la lecture aléatoire.

3Appuyez sur M.C. pour confirmer la sélection.

SHUFFLE ALL (lecture aléatoire de toutes les plages)

1Appuyez sur M.C. pour mettre en service la lec-

ture aléatoire de toutes les plages.

Pour mettre hors service, mettez SHUFFLE hors

service dans le menu FUNCTION.

LINK PLAY (lecture en liaison)

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour changer le mode, appuyez

pour sélectionner.

Pour des détails sur les réglages, reportez-vous à

la page précédente, Lecture de plages musicales

liées à la plage musicale en cours de lecture.

PAUSE (pause)

1Appuyez sur M.C. pour mettre en pause ou re-

prendre la lecture.

AUDIO BOOK (vitesse du livre audio)

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

!FASTER –Lecture plus rapide que la vitesse

normale

!NORMAL –Lecture à la vitesse normale

!SLOWER –Lecture plus lente que la vitesse

normale

3Appuyez sur M.C. pour confirmer la sélection.

Section

02 Utilisation de l’appareil

S.RTRV (sound retriever)

Améliore automatiquement l’audio compressé et res-

taure un son riche.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

Pour les détails, reportez-vous à la page précé-

dente, Amélioration de l’audio compressé et restau-

ration d’un son riche (sound retriever (correcteur de

son compressé)).

3Appuyez sur M.C. pour confirmer la sélection.

Remarques

!Régler le mode de commande sur CTRL iPod

met en pause la lecture d’une plage musicale.

Utilisez l’iPod pour reprendre la lecture.

!Les fonctions suivantes sont toujours accessi-

bles à partir de l’appareil même si le mode de

commande est réglé sur CTRL iPod/

CTRL APP.

—Pause

—Avance/retour rapide

—Avance/retour d’une plage

—Répétition de la lecture (ONE/ALL/OFF)

—Lecture dans un ordre quelconque (lecture

aléatoire)

—(liste) pour utiliser le menu de l’iPod

—apour tourner la molette cliquable de

l’iPod vers la gauche

—bpour tourner la molette cliquable de

l’iPod vers la droite

!Lorsque le mode de commande est réglé sur

CTRL iPod, les opérations sont limitées

comme suit :

—Les réglages des fonctions ne sont pas dis-

ponibles.

—La fonction de recherche ne peut pas être

utilisée à partir de cet appareil.

Réglages sonores

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

AUDIO.

3 Tournez M.C. pour sélectionner la fonc-

tion audio.

Après avoir sélectionné la fonction audio, ef-

fectuez les procédures de paramétrage suivan-

tes.

FAD/BAL (réglage de l’équilibre avant-arrière/droite-

gauche)

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Appuyez sur M.C. pour basculer entre l’équilibre

avant-arrière/droite-gauche.

3Tournez M.C. pour régler l’équilibre sonore entre

les haut-parleurs.

!Si les réglages de la sortie arrière et de la sortie

RCA sont SW, vous ne pouvez pas régler l’équili-

bre des haut-parleurs avant-arrière. Reportez-vous

à la page 39, SW CONTROL (réglage de la sortie ar-

rière et du haut-parleur d’extrêmes graves).

EQUALIZER (rappel de l’égaliseur)

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour sélectionner l’égaliseur.

DYNAMIC—VOCAL—NATURAL—CUSTOM—

FLAT—POWERFUL

3Appuyez sur M.C. pour confirmer la sélection.

TONE CTRL (réglage de l’égaliseur)

!Les réglages de la courbe d’égalisation ajustée

sont mémorisés dans CUSTOM.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Appuyez sur M.C. pour sélectionner BASS (gra-

ves)/MID (médiums)/TREBLE (aigus).

3Tournez M.C. pour régler le niveau.

Plage de réglage : +6 à-6

LOUDNESS (correction physiologique)

La correction physiologique a pour objet d’accentuer

les hautes et les basses fréquences à bas niveaux d’é-

coute.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

OFF (désactivé)—LOW (faible)—HIGH (élevé)

3Appuyez sur M.C. pour confirmer la sélection.

SUBWOOFER1 (réglage en service/hors service du

haut-parleur d’extrêmes graves)

Fr 37

Section

Français

Utilisation de l’appareil

<CRD4524-A/N>19

Cet appareil est équipé d’une sortie haut-parleur d’ex-

trêmes graves qui peut être mise en service ou hors

service.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

NORMAL (phase normale)—REVERSE (phase in-

versée)—OFF (haut-parleur d’extrêmes graves

désactivé)

3Appuyez sur M.C. pour confirmer la sélection.

SUBWOOFER2 (réglage du haut-parleur d’extrêmes

graves)

La fréquence de coupure et le niveau de sortie peu-

vent être réglés lorsque la sortie haut-parleur d’extrê-

mes graves est activée.

Seules les fréquences inférieures à celles de la plage

sélectionnée sont produites par le haut-parleur d’ex-

trêmes graves.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Appuyez sur M.C. pour basculer entre fréquence

de coupure et niveau de sortie du haut-parleur

d’extrêmes graves.

Fréquence de coupure (L’affichage de la fré-

quence de coupure clignote.)—Niveau de sortie

(L’affichage du niveau de sortie clignote.)

3Tournez M.C. pour choisir le réglage désiré.

Fréquence de coupure : 50HZ—63HZ—80HZ—

100HZ—125HZ

Niveau de sortie : -24 à+6

SLA (réglage du niveau de la source)

La fonction SLA (réglage du niveau de la source) per-

met d’ajuster les niveaux sonores de chaque source

afin d’éviter que ne se produisent de fortes variations

d’amplitude sonore lorsque vous passez d’une source

àl’autre.

!Les réglages sont basés sur le niveau du volume

FM qui lui, demeure inchangé.

!Le niveau du volume MW/LW (PO/GO) peut égale-

ment être réglé avec cette fonction.

!Si FM a été choisie comme source, vous ne pou-

vez pas afficher la fonction SLA.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour régler le volume de la source.

Plage de réglage : +4 à–4

3Appuyez sur M.C. pour confirmer la sélection.

Réglages initiaux

Important

La fonction PW SAVE (économie d’énergie) est

annulée si la batterie du véhicule est déconnec-

tée et devra être réactivée une fois la batterie re-

connectée. Quand PW SAVE est hors service, il

est possible que selon la méthode de connexion

utilisée l’appareil continue à consommer du cou-

rant de la batterie si le commutateur de contact

de votre véhicule ne possède pas de position ACC

(accessoire).

1 Maintenez appuyé S (SRC/OFF) jusqu’à

ce que l’appareil soit mis hors tension.

2 Appuyez de façon prolongée sur

S (SRC/OFF) jusqu’à ce que le nom de la

fonction apparaisse sur l’affichage.

3 Tournez M.C. pour sélectionner le ré-

glage initial.

Après avoir sélectionné le réglage initial, effec-

tuez les procédures de paramétrage suivantes.

FM STEP (incrément d’accord FM)

Normalement, l’incrément d’accord FM employé par

l’accord automatique est 50 kHz. Quand la fonction

AF ou TA est en service, l’incrément d’accord passe

automatiquement à 100 kHz. Il peut être préférable de

régler l’incrément d’accord à 50 kHz quand la fonc-

tion AF est en service.

!Pendant l’accord manuel, l’incrément d’accord

est maintenu à 50 kHz.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir l’incrément d’accord

FM.

50 KHZ (50 kHz)—100 KHZ (100 kHz)

3Appuyez sur M.C. pour confirmer la sélection.

AUTO-PI (recherche automatique PI)

L’appareil peut rechercher automatiquement une

autre station avec le même type de programme, y

compris si l’accord a été obtenu par le rappel d’une

fréquence en mémoire.

1Appuyez sur M.C. pour mettre en service ou hors

service la recherche automatique PI.

AUX (entrée auxiliaire)

Section

02 Utilisation de l’appareil

Activez ce réglage lorsque vous utilisez un appareil

auxiliaire connecté à cet appareil.

1Appuyez sur M.C. pour mettre AUX en service ou

hors service.

USB (Plug-and-Play)

Ce réglage vous permet de commuter votre source

sur USB/iPod automatiquement.

1Appuyez sur M.C. pour activer ou désactiver la

fonction Plug-and-Play.

ON –Lorsqu’un périphérique de stockage USB ou

un iPod est connecté, la source peut, selon le type

de périphérique, basculer automatiquement sur

USB/iPod lorsque vous mettez le moteur en mar-

che. Si vous déconnectez le périphérique de stoc-

kage USB/l’iPod, la source de cet appareil est

mise hors tension.

OFF –Lorsqu’un périphérique de stockage USB

ou un iPod est connecté, la source n’est pas auto-

matiquement commutée sur USB/iPod. Basculez

la source manuellement sur USB/iPod.

SW CONTROL (réglage de la sortie arrière et du haut-

parleur d’extrêmes graves)

La sortie de connexion des haut-parleurs arrière et la

sortie RCA peuvent être utilisées pour la connexion

d’un haut-parleur pleine gamme ou d’un haut-parleur

d’extrêmes graves.

Si vous basculez sur REAR-SP :SW, vous pouvez

connecter une borne de haut-parleur arrière à un

haut-parleur d’extrêmes graves directement, sans uti-

liser un amplificateur auxiliaire.

Initialement, REAR-SP est réglé pour la connexion

d’un haut-parleur arrière pleine gamme (FUL).

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour changer la sortie et appuyez

pour sélectionner.

REAR-SP—PREOUT

3Tournez M.C. pour changer de réglage.

REAR-SP:FUL—SW

PREOUT:SW—REA

!Même si vous modifiez ce réglage, aucun si-

gnal n’est émis aussi longtemps que la sortie

vers le haut-parleur d’extrêmes graves n’est

pas en service (reportez-vous à la page 37,

SUBWOOFER1 (réglage en service/hors service

du haut-parleur d’extrêmes graves)).

!Si vous modifiez ce réglage, la sortie haut-par-

leur d’extrêmes graves est repositionnée sur

les réglages d’usine dans le menu audio.

DEMO (réglage de l’affichage de démonstration)

1Appuyez sur M.C. pour mettre l’affichage de dé-

monstration en service ou hors service.

SCROLL (réglage du mode de défilement)

Quand la fonction Ever Scroll est en service, les infor-

mations textuelles enregistrées défilent en perma-

nence. Mettez la fonction hors service si vous

préférez que l’information défile une fois seulement.

1Appuyez sur M.C. pour mettre la fonction de défi-

lement permanent en service ou hors service.

TITLE (multilingue)

Cet appareil peut afficher les informations textuelles

d’un fichier audio compressé même si elles sont in-

corporées dans une langue d’Europe de l’Ouest ou

Russe.

!Si la langue incorporée et la langue sélectionnée

sont différentes, les informations textuelles peu-

vent ne pas s’afficher correctement.

!Certains caractères peuvent ne pas s’afficher cor-

rectement.

1Appuyez sur M.C. pour afficher le mode de para-

métrage.

2Tournez M.C. pour choisir le réglage désiré.

EUROPEAN (Langue européenne)—RUSSIAN

(Russe)

3Appuyez sur M.C. pour confirmer la sélection.

PW SAVE (économie d’énergie)

Activer cette fonction vous permet de réduire la

consommation de la batterie.

!La mise en service de la source est la seule opéra-

tion permise quand cette fonction est en service.

1Appuyez sur M.C. pour mettre l’économie d’éner-

gie en service ou hors service.

Choix de la couleur de

l’éclairage

(Fonction de DEH-4300UB)

Cet appareil dispose d’un éclairage multico-

lore. Vous pouvez sélectionner la couleur dési-

rée dans la liste des couleurs.

Sélection directe à partir de la

liste des couleurs d’éclairage

1 Appuyez sur M.C. pour afficher le menu

principal.

Fr 39

Section

Français

Utilisation de l’appareil

<CRD4524-A/N>20

This manual suits for next models

Table of contents

Languages:

Other Pioneer Car Receiver manuals

Pioneer

Pioneer KEH-1800 User manual

Pioneer

Pioneer DEH-P9800BT - Radio / CD User manual

Pioneer

Pioneer DEH-P7100R User manual

Pioneer

Pioneer DEH-340 User manual

Pioneer

Pioneer FH-P800BT - Premier Radio / CD User manual

Pioneer

Pioneer DEH-7300BT User manual

Pioneer

Pioneer SPH-DA210 User manual

Pioneer

Pioneer KEH-P2033XM User manual

Pioneer

Pioneer Super Tuner III DVH-P7050 User manual

Pioneer

Pioneer DEH-P780MP User manual

Pioneer

Pioneer FH-MG6406ZH X1H User manual

Pioneer

Pioneer KEH-1900 User manual

Pioneer

Pioneer DEH-X5600HD User manual

Pioneer

Pioneer DEH-12E User manual

Pioneer

Pioneer DEH-P900R User manual

Pioneer

Pioneer DEH-P8100R User manual

Pioneer

Pioneer DEH-3000MP User manual

Pioneer

Pioneer Premier DEH-P740MP User manual

Pioneer

Pioneer DEH-P850MP User manual

Pioneer

Pioneer DEH-200MP User manual

Pioneer

Pioneer KEH-3930R X1M/EW User manual

Pioneer

Pioneer CT-660BK User manual

Pioneer

Pioneer X-HX700 User manual

Pioneer

Pioneer DEH-X1900UB User manual

Popular Car Receiver manuals by other brands

JVC

JVC KD-Lh401 instructions

Uconnect

Uconnect 4.3 Owner's manual supplement

Panasonic

Panasonic CQ-TX5500W Service manual

Kenwood

Kenwood DDX7036BT installation manual

Xomax

Xomax XM-R266 installation manual

Alpine

Alpine INA-N033R owner's manual

Sony

Sony XR-C5100 operating instructions

Kenwood

Kenwood DDX512 Service manual

LG LAC4700 manual

Vitek

Vitek VT-3606 Manual instruction

JVC

JVC KS-FX202 Service manual

Sony

Sony XR-C5500 operating instructions

Philips

Philips CEM5000/55 user manual

Jensen

Jensen Phase Linear SD1413 owner's manual

Sony

Sony CDX-GS500R operating instructions

JVC

JVC KS-F184 instructions

Blaupunkt

Blaupunkt Montreux RCM 45 operating instructions

Pyle

Pyle PLCD7MRKT owner's manual

Pioneer DEH-4300UB User manual

Popular Car Receiver manuals by other brands
