Thank you for buying this PIONEER product. Please read
through these operating instructions so you will know
how to operate your unit properly. After you have fin-
ished reading the instructions, put them away in a safe
place for future reference.
WARNING: TO PREVENT FIRE OR
SHOCK HAZARD, DO NOT EXPOSE
THIS APPLIANCE TO RAIN OR MOIS-
TURE.
DVD-A05S
BUSY
PHONES
DVD-ROM DRIVE
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
IMPORTANT
The lightning flash with arrowhead symbol,
within an equilateral triangle, is intended to
alert the user to the presence of uninsulated
"dangerous voltage" within the product's
enclosure that may be of sufficient
magnitude to constitute a risk of electric
shock to persons.
The exclamation point within an equilateral
triangle is intended to alert the user to the
presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the appliance.
CAUTION:
TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT
REMOVE COVER (OR BACK). NO USER-SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.

2
<DRC1131>
En
This product complies with the EMC Directives (89/336/EEC, 92/31/EEC) and CE Marking
Directive (93/68/EEC).
Ce produ it est conforme aux directives relatives à la compatibilité électromagnétique
(89/336/CEE, 92/31/CEE) et à la directive CE relative aux marquages (93/68/CEE).
Dieses Produkt entspricht den EMV-Richtlinien (89/336/EEC, 92/31/EEC) und CE-
Markierungsrichtlinien (93/68/EEC).
Questo prodotto è conforme alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva
sul marchio CE (93/68/CEE).
Dit produkt voldoet aan de EMC-richtlijnen (89/336/EEC en 92/31/EEC) en de CE-
markeringsrichtlijn (93/68/EEC).
Denna produkt uppfyller föreskrifterna i EMC-direktiv (89/336/EEC, 92/31/EEC) och CE-
märkningsdirektiv (93/68/EEC).
Este producto cumple con las Directivas EMC (89/336/CEE, 92/31/CEE) y Directiva de
Marcación CE (93/68/CEE).
Este produto cumpre com as Directivas EMC (89/336/CEE, 92/31/CEE) e Directiva da
Marcação CE (93/68/CEE).
Dette produkt er i overensstemmelse med direktiverne vedrørende elektromagnetisk
kompatibilitet (89/336/EEC, 92/31/EEC) og CE-direktivet vedrørende mærkning (93/68/
EEC).
VARNING!
Om apparaten används på annat sätt än i denna bruksanvisning spacificerats, kan användaren
utsättas för osynling laserstrålning som överskrider gränsen för laserklass 1.
ADVARSEL:
Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå
udsaettelse for stråling.
VAROITUS!
Laitten käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa
käuttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.
FEDERAL COMMUNICATIONS COMMISSION DECLARATION OF CONFORMITY
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause un-desired operation.
Product Name: DVD-ROM DRIVE UNIT
Model Number: DVD-A05S
Responsible Party Name: PIONEER ELECTRONICS SERVICE, INC.
Address: 1925 E. DOMINGUEZ ST. LONG BEACH, CA 90810 U.S.A.
Phone: [phone]

<DRC1131>
En
3
SAFETY INSTRUCTIONS
To ensure your personal safety and to maximize the full operating potential of your Drive, read
and follow these safety precautions:
ENVIRONMENT - Please do not use the unit at places with much dust, high temperature, or
high humidity. Please use the unit at a place where it is not subjected to vibrations or shocks.
POWER - Turn off your system and attached hardware devices before installation.
READ INSTRUCTIONS - Read all safety and operating instructions before the Drive is operated.
RETAIN INSTRUCTIONS - Retain the safety and operating instructions for future reference.
FOLLOW INSTRUCTIONS - Follow all operating and use instructions.
HEED WARNINGS - All warnings must be adhered to.
CLEANING - DO NOT use liquid, aerosol cleaners, or alcohol. Use only a damp cloth to clean
the exterior housing.
WATER AND MOISTURE - DO NOT use this product near water.
POWER SOURCES - Operate this product from the type of power source indicated on the
marking label. If you are not sure of the type of power available, consult Authorized Pioneer
Dealer.
OVERLOADING - DO NOT overload wall outlets and extension cords. Doing so can result in
fire or electric shock.
OBJECT AND LIQUID ENTRY - Never push objects of any kind into this product. Touching
dangerous voltage points may cause a short resulting in fire or electric shock. Do not spill liquid
of any kind on this product.
CONDENSATION - Moisture will form in the operating section of the product causing
performance to be impaired if it is brought from cool surroundings into a warmer environment.
If you are moving the unit to a location with a warmer temperature, let the product stand for 1-
2 hours in the new location before turning it back on.
SERVICING - Do not attempt to repair this product yourself. Opening or removing covers may
expose you to dangerous voltage or other hazards. Refer all servicing to qualified service
personnel. (Refer to the enclosed Service and Support Card.)
IMPORTANT
CAUTION
This product contains a laser diode of higher class than
1. To ensure continued safety, do not remove any
covers or attempt to gain access to the inside of the
product.
Refer all servicing to qualified personnel.
The following caution label appears
on your unit.
Location: on top of the cover
For pluggable equipment the socket-outlet shall be installed near
the equipment and shall be easily accessible.
CLASS 1 LASER PRODUCT
LASER KLASSE 1

4
<DRC1131>
En
SAFETY INSTRUCTIONS
[For Canadian model]
This Class B digital apparatus complies with Canadian ICES-003.
RADIO SIGNAL INTERFERENCE - This equipment has been tested and found
to comply with the limits for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the
following measures:
]Reorient or relocate the receiving antenna.
]Increase the separation between the equipment and receiver.
]Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
]Consult the dealer or an experienced radio/TV technician for help.
LASER DIODE - This product contains a laser diode. To assure continued safety,
DO NOT remove any convers or attempt to gain access to the inside of the product.
CAUTION:
USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF
PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT IN
HAZARDOUS RADIATION EXPOSURE.
CAUTION:
USE OF OPTICAL INSTRUMENTS WITH THIS PRODUCT WILL INCREASE EYE
HAZARD.
Information to User
Alteration or modifications carried out without appropriate authorization may invalidate the
user’s right to operate the equipment.
The Generation of Acoustical Noise Is Less Than 70dB.
(ISO7779/DIN45635)
[Pour le modèle Canadien]
Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

<DRC1131>
En
5
SAFETY INSTRUCTIONS
The enclosed device driver is for use with MS-DOS/Windows 3.XX. This driver is
not required for use with Windows 95 or Windows 98.
* MS-DOS and Windows are trademarks of Microsoft Corporation.

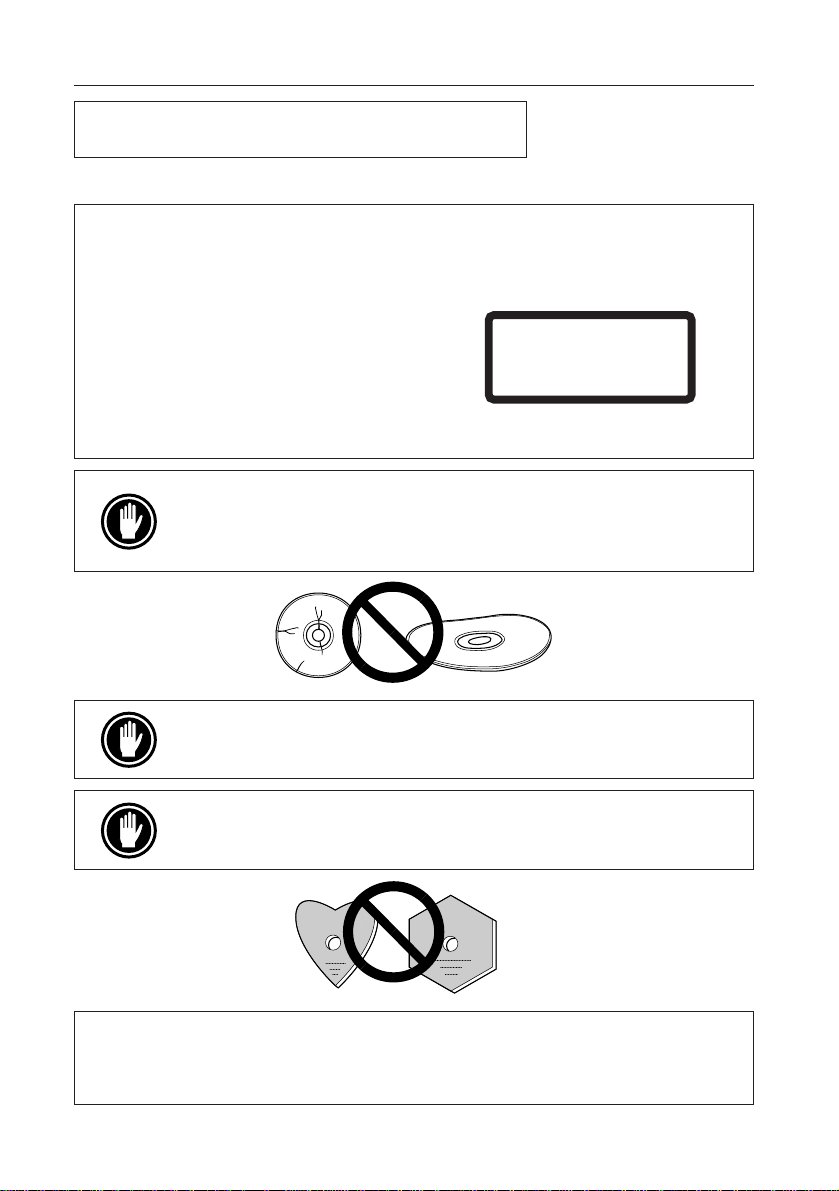

DO NOT use non-standard discs, as these may adversely influence
this unit and other equipment.
DO NOT use damaged,cracked, or warped discs. If they break inside
the unit, they may damage the optics. The disc in the drive unit ro-
tates at high speed.
DO NOT play a CD having other shape than a circular disc, such as
heart shaped disc, or malfunction may occur.
Das nachstehende Hinweisschild
befindet sich am Gerät.
Anbringstelle: auf der Deckeloberseite.
Bei Geräten mit Steckern sollte sich der Ausgangsstecker nahe
dem anderen Gerät befinden und einfach zugänglich sein.
CLASS 1 LASER PRODUCT
LASER KLASSE 1
Das Geräuschaufkommen beträgt weniger als 70 dB.
(ISO 7779/DIN 45635)
VORSICHT
Dieses Gerät enthält eine Laserdiode mit einer
höheren Klasse als 1. Um einen stets sicheren
Betrieb zu gewährleisten, weder irgendwelche
Abdeckungen entfernen, noch versuchen, sich
zum Geräteinneren Zugang zu verschaffen. Alle
Wartungsarbeiten sollten qualifiziertem
Kundendienstpersonal überlassen werden.

6
<DRC1131>
En
FEATURES
÷High-speed reading
Transfer rate (sustained):
maximum 21,600 kBytes/sec. (DVD-ROM)
maximum 6,000 kBytes/sec. (CD-ROM)
NOTE:
The data transfer rate may not be output due to disc conditions (scratches, etc.).
÷High-speed access (Random average):
100 ms (DVD-ROM)
80 ms (CD-ROM)
÷ATAPI correspondence
÷Buffer size: 512 kBytes
÷Applicable discs
DVD-ROM
DVD-Video
DVD-R
CD-ROM Mode 1
CD-ROM XA Mode 2 (Form 1, 2)
CD-DA
CD-R, CD Extra, Video CD, CD-Text support
CD-RW/DVD-RW disc reading
NOTES:
This product can read out CD-RW/DVD-RW disc data. Note the following:
(1) A little longer time is needed to sense a CD-RW/DVD-RW disc when the operation starts,
compared with standard CD-ROM/DVD-ROM discs.
(2) Since playback signal level of CD-RW/DVD-RW is lower than the replicated CD/DVD discs,
reading speed of those discs is lower than that of the replicated discs to ensure data
reading.
(3) Blank discs, discs that you failed to write data or discs that session close processing has
not been made - these discs cannot be used.
(4) The operations may not start or the data may not be read out under the following conditions:
The quality of the recorded signal has deteriorated due to the dirt or scratches on the
disc, or frequently rewrote discs.
If you fail to start the operation, take out the disc and reinsert it to try again to start.
÷Correspond to Kodak Photo CD multisession
÷Conforming to MPC-3 specifications
÷Half-height size
÷Slot in loading
÷Windows 9X and Windows 2000 supported
*Windows is a trademark of Microsoft Corporation.

<DRC1131>
En
7
A HARDWARE TOUR
2Eject (0) button
This button is used to eject the disc.
3BUSY indicator
Flashes during data access.
4Volume control (headphone level)
This is used to adjust the volume level of the headphone jack.
5Headphone jack (PHONES)
This is a stereo minijack for headphones.
Fig. 1
Illustrations are provided in this chapter as a visual introduction to the Drive.
Please Familiarize yourself with these illustrations and refer to them when necessary
to complete the installation and operation of the unit.

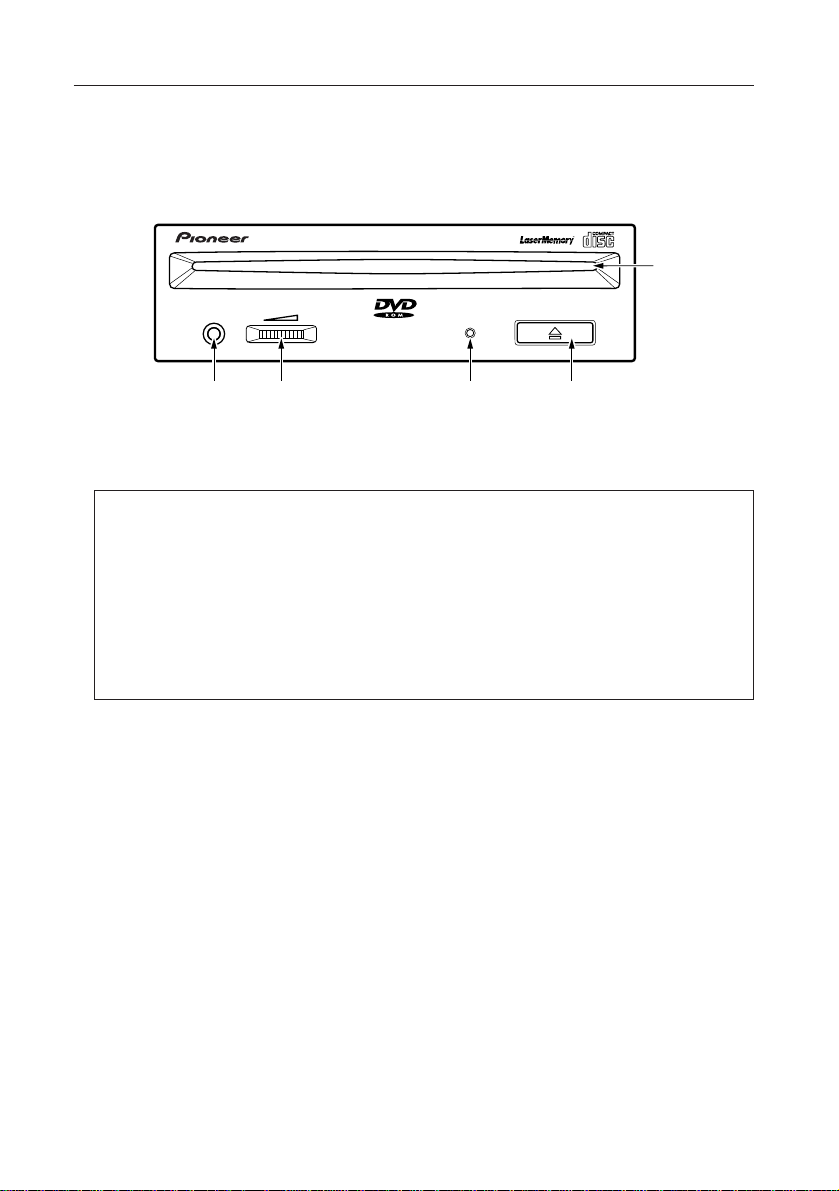

FRONT VIEW
1Disc loading slot
Insert the DVD-ROM or CD-ROM with the label facing up.
Precautions on playing 8 cm/3-inch Discs
¶ When playing 8 cm/3-inch discs, always use the adapter for 8 cm/3-inch discs. Before
loading the disc into the DVD-ROM drive unit, be sure to check that it is secured properly
by the catches of the adapter. If discs have been inserted without the adapter by mistake,
remove the disc immediately by pressing the eject button. If the disc does not come
out with one press, press it once again.
¶ Use 8 cm/3-inch disc adapters labeled with the ' mark (recommended standard
product). Do not use adapters which cause the disc to idle, nor adapters which are
bent or curved.
DVD-ROM DRIVE
BUSY
PHONES
5 4 3 2
1

8
<DRC1131>
En
6DC input
This is the power supply input for DC +5 V and +12 V.
A HARDWARE TOUR

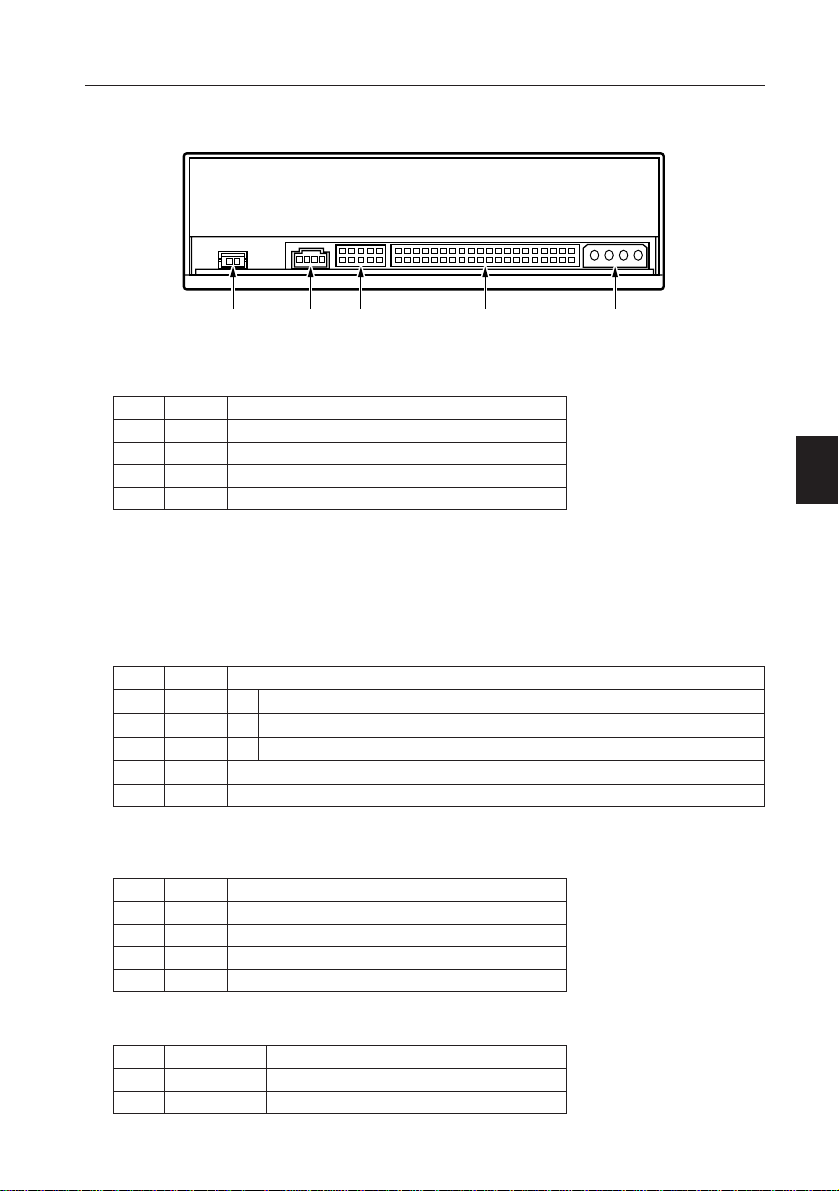

REAR VIEW
Fig. 2
Pin Name Function
1 +12 Power supply input for DC +12 V.
2 G Ground.
3 G Ground.
4 +5 Power supply input for DC +5 V.
Pin Name Function
1 L Left channel audio output.
2 G Ground.
3 G Ground.
4 R Right channel audio output.
Pin Name Function
1 MA on The drive is used in master mode.
2 SL on The drive is used in slave mode.
3 CS on Mode for drive setting by CSEL of the IDE interface.
4 Reserved.
5 Reserved.
7Host IDE interface
This is a 40 pin I/O connector according to the ATA specifications.
8Device configuration jumper
This is the jumper switch for selection of the drive use mode and supporting PC.
Short-circuit socket is attached for the setting
attached : on not attached : off
9Audio output
This is a connector for output of analog audio.
As a Molex 70553 type connecter is used, select a matching connection cable.
1
2
39
401145 41
21
0 9 8 7 6
Pin Name Function
1 GND Ground.
2 Digital Out Digital audio signal output.
0Digital audio output
This is a connector for output of digital audio signal.

<DRC1131>
En
9
TO INSTALL THE DRIVE
÷Turn off the power of the personal computer and remove the cover or the front
panel.
÷Remove the blank panel installed at the front of the 5.25 inch slot.
Installation is not possible when there is no empty slot.
÷Install the fixation slide rails on the drive. (If slide rails are required, contact the
shop where you bought the computer or the computer manufacturer.)
÷Insert the drive into the slot.
÷If fixing is required, fix the drive according to the instruction manual for the computer.
Fig. 3
BUSY
PHONES
DVD-ROMDRIVE
Use mounting screws with a length of 5 mm (3/16 in.) or less.
Using longer screws may cause damage on the drive.
Install the drive after the power supply of the personal computer has
been turned off.
When the mounting screws are loose etc., the vibrations from disc
rotation may generate ripping noise, to prevent it the screws should be
tightened securely.
The drive installation method differs according to the computer type.
For details, please refer to the manuals of your computer.

10
<DRC1131>
En
CONNECTION
÷Turn off the power supply of the personal computer.
÷Connect the power supply cable from the personal computer. At the time of
connection, please pay attention to the cable polarity.
÷Connect the IDE interface cable. At this time, confirm that the pin 1 of the IDE
connector is connected correctly to pin 1 of the cable.
÷When a sound board is used, connect the audio output with an audio cable to the
sound board.
IDE interface cable Power cable
Audio cable
Fig. 4
Pin 1
WARNING
The power supply of the personal computer must be turned off before
cables are connected.
WARNING
Be sure to supply electrical power for this product from the personal
computer which is connected to it. Do not use any other power supply
than the internal one of the personal computer.
Digital audio output

<DRC1131>
En
11
SPECIFICATIONS
[General functions]
Disc diameter 12 cm ( 4.72 in. ), 8 cm (3.15 in. )*
* When using 8 cm discs, attach a CD adapter (available at stores) to the disc.
Transfer rate (Sustained)
DVD-ROM maximum 21,600 kBytes/sec.*
CD-ROM maximum 6,000 kBytes/sec.*
* The data transfer rate may not be output due to disc conditions (scratches, etc.).
Access time (Random average)
DVD-ROM 100 ms
CD-ROM 80 ms
Data buffer capacity 512 kBytes
[Audio output part]
Line 0.7 Vrms ± 0.1 Vrms (at 10 kΩload)
[Others]
Power supply DC +12 V, 1.4 A (peak), 1.3 A (normal)
DC +5 V, 1.2 A (peak), 0.8 A (normal)
External dimensions ( including front panel ) 148 (W) x 42.3 (H) x 207.5 (D) mm
5-27/32 (W) x 1-11/16 (H) x 8-5/32 (D) in.
Weight 1.0 kg ( 2.2 lb )
Operation temperature + 5°C to +45°C ( 41°F to 113°F )
Operation humidity 5% to 85% (no condensation)
Storage temperature – 40°C to +60°C ( –40°F to 140°F )
Storage humidity 5% to 90% (no condensation)
[Accessories]
÷Software device driver diskette x 1
÷Short-circuit socket x 1
÷Audio cable x 1
÷Mounting screw x 4
÷Operating instructions x 1
÷Installation instructions x 1
NOTE:
Specifications and design subject to possible modifications without notice, due to improvements.

12
<DRC1131>
En
ABOUT REGION CODES
Region codes are part of the DVD standard. There is a Region number located within
one or all of the components required for DVD-VIDEO playback. The Region number
defines the region of the DVD-ROM drive and its playback hardware/software. DVD-
VIDEO discs may also contain a Region number in the shape of a world globe. Unless
the Region number on both the DVD-VIDEO disc and DVD-ROM drive and its playback
components match, playback is not possible. When the word “ALL” is located in the
world globe on a DVD-VIDEO disc, that particular DVD-VIDEO disc can be played on
all DVD-ROM drives and its playback components, regardless of its region.
World Regions Numbers (1-6)
1. United States, Canada, Puerto Rico, Bermuda, the Virgin Islands, and some islands
in the Pacific.
2. Japan, Western Europe (including Poland, Romania, Bulgaria, and the Balkans),
South Africa, Turkey, and the Middle East (including Iran and Egypt).
3. Southeast Asia (including Indonesia, South Korea, Hong Kong, and Macao).
4. Australia, New Zealand, South America, most of Central America, Papua New
Guinea, and most of the South Pacific.
5. Most of Africa, Russia (and former Russian states), Mongolia, Afghanistan, Pakistan,
India, Bangladesh, Nepal, Bhutan, and North Korea.
6. China and Tibet.
The region code on the DVD-A05S can be changed ONLY 5 times, including the 1st
setting. Please be aware that the 5th change will be PERMANENT. Therefore please
pay attention when changing the region code.
NOTE:
The method of changing the Region number will vary depending on the Decoder/Operating
System used.
Published by Pioneer Corporation.
Copyright C2000 Pioneer Corporation.
All rights reserved.

<DRC1131>
Fr
13
INSTRUCTIONS DE SECURITE
Pour garantir votre sécurité personnelle et obtenir le maximum de votre lecteur, lire et suivre
ces consignes de sécurité:
ENVIRONNEMENT - Ne pas utiliser cet appareil dans des endroits avec beaucoup de poussière,
une température ou une humidité élevée. Utiliser l’appareil à un endroit où il n’est pas soumis à
des vibrations ou des chocs.
ALIMENTATION - Couper l’alimentation du système et des dispositifs raccordés avant
l’installation.
LIRE LES INSTRUCTIONS - Lire toutes les instructions de sécurité et d’utilisation avant
d’actionner le lecteur.
CONSERVER LES INSTRUCTIONS - Garder les instructions de sécurité et d’utilisation pour
une future référence.
SUIVRE LES INSTRUCTIONS - Suivre toutes les instructions de fonctionnement et d’utilisation.
ATTENTION AUX AVERTISSEMENTS - Observer tous les avertissements.
NETTOYAGE - NE PAS utiliser de liquides, de détachants en aérosol ou de l’alcool. N’utiliser
qu’un chiffon humide pour nettoyer les surfaces extérieures du boîtier.
EAU ET HUMIDITE - NE PAS utiliser ce produit à proximité d’eau.
SOURCES D’ALIMENTATION - Utiliser ce produit avec le type d’alimentation indiqué sur
l’étiquette de fabrication. En cas de doute à propos du type d’alimentation disponible, consulter
un revendeur Pioneer agréé.
SURCHARGE - NE PAS surcharger les prises murales et les rallonges pour ne pas entraîner
d’incendie ou de secousse électrique.
PENETRATION D’OBJETS ET DE LIQUIDES - Ne jamais enfoncer d’objet d’aucune sorte dans
ce produit. Le contact avec des points de tension dangereux peut provoquer un court-circuit,
entraînant un incendie ou une secousse électrique. Ne pas verser de liquide d’aucune sorte sur
ce produit.
CONDENSATION - De l’humidité se forme sur la section de fonctionnement du produit entraînant
une baisse de performances s’il est amené d’un endroit frais vers un environnement plus chaud.
En cas de déplacement de l’appareil vers un endroit ayant une température plus chaude, laisser
le produit pendant 1 à 2 heures dans le nouvel endroit avant de le remettre sous tension.
ENTRETIEN - Ne pas essayer de réparer soi-même ce produit. L’ouverture ou le retrait des
capots peut vous exposer à une tension dangereuse ou d’autres dangers. Pour tout entretien,
demander à un personnel d’entretien qualifié. (Se reporter à la carte d’entretien et de support
jointe.)

14
<DRC1131>
Fr
INSTRUCTIONS DE SECURITE
Le lecteur de dispositif joint est pour une utilisation avec MS-DOS/Windows 3.XX.
Il n’est pas nécessaire pour une utilisation de cet appareil avec Windows 95 ou
Windows 98.
* MS-DOS et Windows sont des marques déposées de Microsoft Corporation.
NE PAS utiliser de disques non standard, car ils peuvent avoir une
mauvaise influence sur cet appareil et d’autres équipements.
NE PAS utiliser de disques endommagés, fissurés ou déformés. S’ils
se cassent à l’intérieur de l’appareil, ils risquent d’endommager la
lentille. Les disques tournent à grande vitesse à l’intérieur de l’appareil.
L’étiquette d’avertissement suivante
apparaît sur votre appareil.
Emplacement: sur le dessus du couvercle
Dans le cas d’appareils enfichables, la prise doit être facilement
accessible et placée le plus près possible de l’appareil.
CLASS 1 LASER PRODUCT
LASER KLASSE 1
La production de bruits acoustiques est inférieure à 70 dB.
(ISO7779/DIN45635)
ATTENTION
Ce produit renferme une diode à laser d’une
catégorie supérieure à 1. Pour garantir une
sécurité constante, ne pas retirer les couvercles
ni essayer d’accéder à l’intérieur de l’appareil.
Pour toute réparation, s’adresser à un personnel
qualifié.
Sous peine de provoquer des défaillances, ne reproduisez pas de CD
ayant une forme autre que circulaire, telle que des disques en forme
de coeur.

<DRC1131>
Fr
15
CARACTERISTIQUES PRINCIPALES
÷Lecture à haute vitesse
Vitesse de transfert (continue):
maximum 21.600 KO/sec. (DVD-ROM)
maximum 6.000 KO/sec. (CD-ROM)
REMARQUE :
Il se peut que le taux de transfert de données ne soit pas affiché en raison de l’état du disque
(rayures, etc.).
÷Accès à haute vitesse (Moyenne aléatoire):
100 ms (DVD-ROM)
80 ms (CD-ROM)
÷Correspondance avec ATAPI
÷Tampon de données: 512 koctets
÷Disques utilisables
Disque optique DVD-ROM
DVD-Video
DVD-R
Disque optique CD-ROM Mode 1
Disque optique CD-ROM XA Mode 2 (Forme 1, 2)
CD-DA
Support CD-R, CD extra, CD vidéo, CD-Text
Lecture de disque CD-RW/DVD-RW
REMARQUES:
Cet appareil peut lire les données inscrites sur les CD-RW/DVD-RW. Toutefois, veillez noter
ce qui suit.
(1) L’examen initial d’un CD-RW/DVD-RW exige un temps légèrement plus long que celui
d’un CD-ROM/DVD-ROM standard.
(2) Comme le niveau du signal de lecture des disques CD-RW/DVD-RW est plus bas que
celui des disques CD/DVD dupliqués, la vitesse de lecture de ces disques est plus lente
que celle des disques dupliqués de manière à assurer la lecture des données.
(3) Vous ne pouvez pas utiliser des disques vierges, des disques sur lesquels l’écriture de
données a été infructueuse ou les disques qui n’ont pas fait l’objet d’une fermeture de
session.
(4) Dans les cas suivants, le fonctionnement peut être impossible et il peut en être de même
de la lecture des données.
La qualité du signal enregistré est altérée en raison des poussières ou des rayures que
porte le disque, ou bien le disque a fait l’objet de trop nombreuses réécritures.
Si le fonctionnement n’est pas possible, retirez le disque du lecteur puis réintroduisez-le
et effectuez une nouvelle tentative.
÷Correspondre avec multisession CD Kodak Photo
÷Conforme aux spécifications MPC-3
÷Format demi-hauteur
÷Lecteur en charge
÷Windows 9X et Windows 2000 soutenu
* Windows est un marque déposée de Microsoft Corporation.

16
<DRC1131>
Fr
TOUR DU MATERIEL
Des illustrations sont fournies dans ce chapitre comme introduction visuelle au lecteur.
Nous vous prions de vous familiariser avec ces illustrations et de vous y reporter en
cas de nécessité pour compléter l’installation et l’opération de l’appareil.
VUE AVANT
2Touche d’éjection (0)
Cette touche sert à éjecter le disque.
3Témoin occupé (BUSY)
Clignote pendant l’accès des données.
4Commande de volume (niveau de casque d’écoute)
Cette commande est utilisée pour régler le niveau de volume de la prise de casque
d’écoute.
5Prise de casque d’écoute (PHONES)
Cette prise est une mini prise stéréo pour casque d’écoute.
Fig. 1
DVD-ROM DRIVE
BUSY
PHONES
5 4 3 2
1
1Chargeur de disque
Insérez le DVD-/CD-ROM l’étiquette vers le haut.
Precautions a prendre lors de la lecture de disques de 8 cm
÷ Lors de la lecture de disques de 8 cm, toujours utiliser l’adaptateur pour ce type de
disques. Avant de charger le disque dans l’unité de lecture de DVD-ROM, vérifier
qu’il est bien maintenu en place par les encoches de l’adaptateur. Si des disques ont
été insérés par erreur sans utiliser l’adaptateur, il faut enlever ces disques
immédiatement en poussant sur le bouton d’éjection. Si le disque ne réussit pas à
sortir sous l’effet de la pression, appuyer une nouvelle fois sur le bouton.
÷ Utiliser des adaptateurs pour disques de 8 cm portant la marque ' (produit standard
recommandé). Ne pas utiliser d’adaptateurs qui entraîne une rotation à vide du disque,
ni non plus des adaptateurs ondulés ou pliés.

<DRC1131>
Fr
17
6Prise d’entrée CC (DC INPUT)
Entrée d’alimentation CC de 5 V et 12 V.
TOUR DU MATERIEL
VUE DE LA FACE ARRIERE
Fig. 2
1
2
39
401145 41
21
0 9 8 7 6
Broche Nom Fonction
1 +12 Entree d’alimentation pour +12 V C.C.
2 Terre Mise à la masse.
3 Terre Mise à la masse.
4 +5 Entree d’alimentation pour +5 V C.C.
Broche Nom Fonction
1 Gauche Sortie audio canal gauche.
2 Terre Mise à la masse.
3 Terre Mise à la masse.
4 Droite Sortie audio canal droit.
Broche Nom Fonction
1 MA on Le lecteur est utilisé en mode maître.
2 SL on Le lecteur est utilisé en mode asservi.
3CSon Pour permettre le réglage du lecteur par CSEL de l’interface IDE.
4 Réservé.
5 Réservé.
7Interface IDE hôte
Connecteur d’entrée/sortie à 40 broches conforme aux spécifications ATA.
8Commutateur de configuration
Commutateur à cavalier permettant la sélection du mode de fonctionnement du
lecteur et acceptant le PC.
La prise court-circuitée est fixée pour le réglage
fixée : activé (on) non fixée : désactivé (off)
9Sortie audio
Connecteur de sortie du signal audio analogique.
Du fait qu’un Molex 70553 est utilisé, sélectionner un câble de raccordement correspondant.
Broche Nom Fonction
1 GND Mise à la masse.
2 Digital Out Sortie audionumérique.
0Sortie audionumérique
Il s'agit d'un connecteur pour la sortie des signaux audionumériques.

18
<DRC1131>
Fr
POUR INSTALLER LE LECTEUR
÷Couper l’alimentation de l’ordinateur personnel, et déposer le couvercle ou le
panneau avant.
÷Déposer le panneau vierge installé à l’avant de la fente de 5,25 pouces.
L’installation n’est pas possible s’il n’y a pas de fente vide.
÷Installer les rails coulissants de fixation sur le lecteur. (Si des rails coulissants sont
nécessaires, contacter le magasin où a été acheté l’ordinateur ou le fabricant
d’ordinateur.)
÷Insérer le lecteur dans la fente.
÷Si la fixation est nécessaire, fixer le lecteur en fonction du mode d’emploi de
l’ordinateur.
Fig. 3
BUSY
PHONES
DVD-ROMDRIVE
Utiliser des vis de fixation ayant une longueur inférieure ou égale à 5
mm.
L’utilisation de vis plus longues peut endommager le lecteur.
Installer le lecteur après avoir coupé l’alimentation de l’ordinateur
personnel.
Lorsque les vis de fixation ne sont pas suffisamment serrées, etc., les
vibrations provoquées par la rotation du disque peuvent générer un bruit de
déchirure et il faut donc serrer les vis solidement pour éliminer ce bruit.
La méthode d’installation du lecteur varie selon le type d’ordinateur.
Pour les détails, se reporter aux manuels de votre ordinateur.

<DRC1131>
Fr
19
RACCORDEMENT
÷Mettre l’ordinateur personnel hors tension.
÷Connecter le câble d’alimentation de l’ordinateur personnel. Au moment de la
connexion, faire attention à la polarité des câbles.
÷Connecter le connecteur d’interface IDE. A ce moment, confirmer que la broche 1
du connecteur IDE est correctement connectée à la broche 1 du câble.
÷Lorsqu’une plaque sonore est utilisée, connecter la sortie audio avec un câble audio
à la plaque sonore.
Câble d’interface IDE Cordon d’alimentation
Câble audio
Fig. 4
Broche1
AVERTISSEMENT
L’alimentation de l’ordinateur personnel doit être coupée avant la
connexion des câbles.
AVERTISSEMENT
N’oubliez pas que l’alimentation de cet appareil doit être fournie par
l’ordinateur auquel il est relié. N’utilisez aucune autre alimentation que
celle de l’ordinateur personnel.
Sortie audionumérique

20
<DRC1131>
Fr
FICHE TECHNIQUE
[Généralités]
Diamètre du disque 12 cm, 8 cm*
* En utilisant des disques de 8 cm, montez un adaptateur CD (disponible dans le commerce)
sur le disque.
Vitesse de transmission (Continu)
DVD-ROM maximum 21.600 KO/s*
CD-ROM maximum 6.000 KO/s*
* Il se peut que le taux de transfert de données ne soit pas affiché en raison de l’état du
disque (rayures, etc.).
Temps de recherche (Aléatoire moyenne)
DVD-ROM 100 ms
CD-ROM 80 ms
Capacité de mémoire tampon de données 512 KO
[Sortie audio]
Ligne 0,7 Vrms (efficace) ±0,1 Vrms
(à charge de 10 kΩ)
[Divers]
Alimentation CC +12 V, 1,4 A (crête), 1,3 A(normal)
CC +5 V, 1,2 A (crête), 0,8 A (normal)
Dimensions externes (façade comprise) 148 (L) x 42,3 (H) x 207,5 (P) mm
Poids 1,0 kg
Température de fonctionnement +5°C à 45°C
Humidité de fonctionnement 5% à 85% (sans condensation)
Température de rangement – 40°C à +60°C
Humidité de rangement 5% à 90% (sans condensation)
[Accessoires]
÷Disquette de gestionnaire de périphériquel x 1
÷Cavalier x 1
÷Câble audio x 1
÷Vis de fixation x 4
÷Mode d’emploi x 1
÷Instructions d’installation x 1
REMARQUE :
Aux fins d’amélioration, les caractéristiques techniques et la conception sont susceptibles de
modification sans préavis.
