Pkm GS6-6FI2 User manual

16.04.2018
Bedienungsanleitung
Instruction Manual
GESCHIRRSPÜLER
(VOLLINTEGRIERT)
DISHWASHER
(FULLY INTEGRATED)
GS6-6FI2
Deutsch
Seite
2
English
Page
51
www.pkm-online.net

2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das
Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur
zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben,
müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise........................................................................................................ 4
1.1 Signalwörter.............................................................................................................. 5
1.2 Sicherheitsanweisungen........................................................................................... 6
2. Installation .................................................................................................................... 11
2.1 Entpacken und Wahl des Standorts..................................................................... 11
2.2 Wasseranschluss / Abwasseranschluss................................................................ 11
2.3 Vor der Installation................................................................................................ 12
2.3.1 Raumbedarf ..................................................................................................... 12

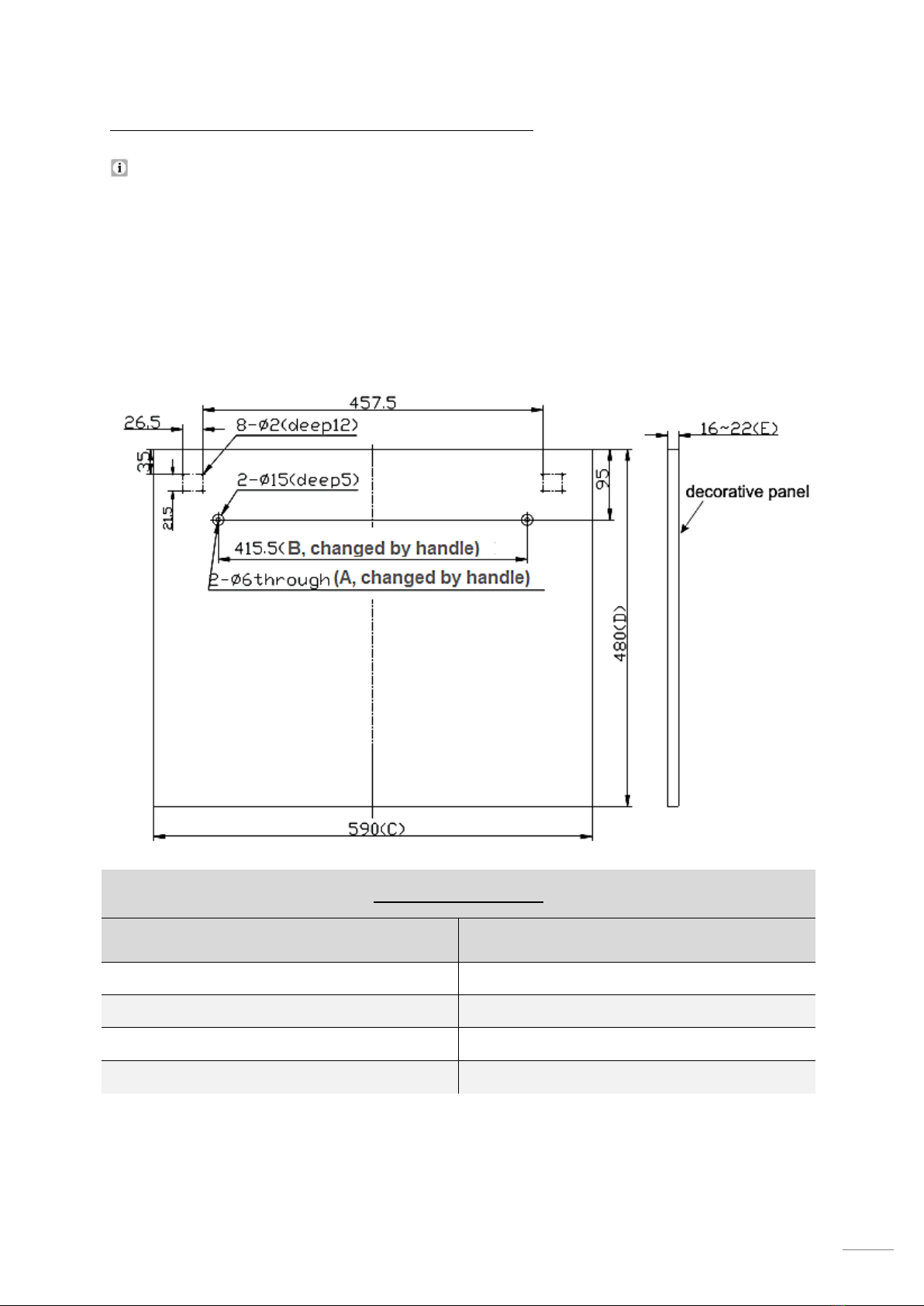

2.3.2 Abmessungen der vorderen Dekorblende................................................... 15
2.4 Installation des Gerätes und der Dekorblende .................................................. 16
2.5 Elektrischer Anschluss .......................................................................................... 19
2.6 Wasseranschluss ..................................................................................................... 20
2.6.1 Sicherheits-Wasserzufuhrschlauch................................................................ 20
2.6.2 Kaltwasseranschluss ....................................................................................... 20
2.7 Installation des Abwasserschlauchs..................................................................... 21
3. Gerät und Bedienfeld.................................................................................................. 23
3.1 Gerät........................................................................................................................ 23
3.2 Bedienfeld............................................................................................................... 24
4. Vor der ersten Benutzung........................................................................................... 25
4.1 Zusammenfassung der Grundfunktionen .......................................................... 25
4.2 Spülmaschinen-Salz (Wasserenthärter)................................................................ 27
4.2.1 Einstellen des Salzverbrauchs........................................................................ 28
4.3 Klarspüler-Spender befüllen................................................................................. 29
4.4 Spülmaschinen-Spülmittel .................................................................................... 31
5. Beladen des Geschirrkorbs......................................................................................... 33

3
5.1 Beladen mit Besteck und Geschirr ...................................................................... 33
5.2 Füllen des Geschirrkorbs...................................................................................... 34
5.3 Besteckkorb ............................................................................................................ 35
5.4 Schäden an Glaswaren oder anderem Geschirr................................................. 36
6. Die Spülprogramme .................................................................................................... 37
6.1 Start eines Spülprogramms................................................................................... 38
6.2 Wechsel eines Spülprogramms............................................................................. 38
6.3 Nachträgliches Eingeben von Geschirr .............................................................. 39
6.4 Ende eines Spülprogramms.................................................................................. 39
7. Reinigung und Pflege .................................................................................................. 40
7.1 Filtersystem............................................................................................................. 40
7.2 Reinigung der Sprüharme..................................................................................... 42
7.3 Reinigung des Bedienfelds.................................................................................... 43
7.4 Reinigung der Tür und der Türdichtungen ........................................................ 43
7.5 Frostschutz ............................................................................................................. 43
7.6 Außerbetriebnahme............................................................................................... 44
8. Problembehandlung .................................................................................................... 44
8.1 Fehlermeldungen ................................................................................................... 47
9. Technische Daten ........................................................................................................ 48
10. Entsorgung................................................................................................................. 49
11. Garantiebedingungen................................................................................................ 50
12. Zusätzliche Zeichnungen / Additional drawings .................................................. 95
Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das
Gerät darf nur über eine Sammelstelle für wiederverwendbare
elektrische und elektronische Geräte entsorgt werden. Entfernen Sie
nicht die Symbole / Aufkleber am Gerät.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne
Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Gerätes haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen
Vorschriften Ihres Wohnorts.

4
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert
und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch
sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können. Technische
Änderungen bzw. Druckfehler bleiben vorbehalten.
EG -KONFORMITÄTSERKLÄRUNG
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit.
Die Nichtbeachtung der Sicherheitshinweise kann zu schweren
Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod
führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Gerätes zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt sowie zur Nutzung
(1) in Personalküchen von Geschäften, Büros und ähnlichen
Arbeitsumgebungen; (2) durch Gäste von Beherbergungsbetrieben wir Hotels,
Motels, B&B; (3) beim Catering oder ähnlichen nicht-wiederverkaufenden
Anwendern.
Das Gerät ist ausschließlich zum Reinigen von Geschirr in einem Privathaushalt
bestimmt.

5
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das
Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE
DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN
SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB
DES GERÄTES GELESEN UND VERSTANDEN WURDE.
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Gerätes zur Folge
hat.

6
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung gefährdet das Leben und die Gesundheit des
Gerätebetreibers und/oder kann das Gerät beschädigen.
2. Alle zum Anschluss an die Stromversorgung notwendigen
elektrischen Arbeiten müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden. Es dürfen keine
Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an,
wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare
Beschädigungen aufweisen. STROMSCHLAGGEFAHR!
4. Die Stromspannung und die Leistungsfrequenz der
Stromversorgung muss den auf dem Typenschild angegebenen
Werten entsprechen.
5. Verändern Sie niemals den mit dem Gerät mitgelieferten
Netzstecker. Falls dieser nicht für Ihre Netzsteckdose geeignet sein
sollte, lassen Sie die Netzsteckdose immer von einer qualifizierten
Fachkraft (Elektrotechniker/-in) ersetzen (Keine Garantieleistung).
6. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr
Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den
Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter
dem Gerät befindet oder durch das Bewegen des Gerätes
beschädigt wird.
8. Wenn das Netzanschlusskabel beschädigt ist, darf es
ausschließlich vom Hersteller oder einem vom Hersteller
autorisierten Kundendienst oder einer qualifizierten Fachkraft
(Elektrotechniker/-in) ausgetauscht werden.
9. Benutzen Sie zum Ziehen des Netzsteckers niemals das
Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um
das Gerät von der Stromversorgung zu trennen.
STROMSCHLAGGEFAHR!
10.Berühren Sie den Netzanschlussstecker, den Netzschalter oder
andere elektrische Komponenten niemals mit nassen oder
feuchten Händen. STROMSCHLAGGEFAHR!

7
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. In einem Warmwassersystem, das über einen Zeitraum von 2
Wochen oder länger nicht benutzt wurde, kann es unter bestimmten
Bedingungen zur Bildung von Wasserstoff kommen. Wasserstoff
ist ein explosives Gas. Falls Sie das Warmwassersystem über
einen solchen Zeitraum hinweg nicht benutzt haben, drehen Sie alle
Warmwasserhähne auf und lassen Sie das Wasser für einige
Minuten fließen. Dadurch setzen Sie den angesammelten
Wasserstoff frei. Da Wasserstoff brennbar ist, rauchen Sie in
diesem Zeitraum nicht und benutzen Sie keine offenen Flammen
und kein offenes Licht.
2. Achten Sie beim Entpacken unbedingt darauf, dass die
Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke)
nicht in die Reichweite von Kindern und Tieren gelangen.
ERSTICKUNGSGEFAHR.
3. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor
Sie alle Verpackungsbestandteile und Transportsicherungen
vollständig entfernt haben.
4. Betreiben Sie das Gerät nur mit 220~240V/50Hz
Wechselspannung. Alle Netzanschlussleitungen, die
Beschädigungen aufweisen, müssen von einer qualifizierten
Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie
alle Reparaturen nur von Ihrem autorisierten Kundendienst
durchführen.
5. Verwenden Sie zum Anschluss des Gerätes an die
Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen
oder Verlängerungskabel.
6. Entfernen oder durchtrennen Sie auf keinen Fall die Erdungs-
Verbindung des Netzanschlusskabels.
7. Sie benötigen eine dem Netzstecker entsprechende
ordnungsgemäß geerdete und ausschließlich dem Gerät
zugewiesene Sicherheitssteckdose. Anderenfalls kann es zu
gefährlichen Unfällen oder einer Beschädigung des Gerätes
kommen. Das Gerät muss ordnungsgemäß geerdet sein.
8. Die technischen Daten Ihrer elektrischen Versorgung müssen den
auf dem Typenschild angegebenen Werten entsprechen.
9. Ihr Hausstrom muss mit einem Sicherungsautomaten zur
Notabschaltung des Gerätes ausgestattet sein.
10.Nehmen Sie keine Veränderungen an dem Gerät vor.

8
11.Schalten Sie vor dem Aufbau und Anschluss des Gerätes
unbedingt den Strom ab. GEFAHR EINES TÖDLICHEN
STROMSCHLAGS!.
12.Trennen Sie das Gerät vor allen Wartungs- und
Reinigungsarbeiten von der Stromversorgung.
STROMSCHLAGGEFAHR!
13.Tauchen Sie das Gerät, das Netzanschlusskabel oder den
Netzanschlussstecker niemals in Wasser oder andere
Flüssigkeiten! STROMSCHLAGGEFAHR!
14.Spülmaschinen-Spülmittel sind extrem alkalisch und daher sehr
gefährlich, wenn Sie verschluckt werden. Lassen Sie Haut und
Augen nicht in Berührung mit dem Spülmaschinen-Spülmittel
kommen. Halten Sie solche Spülmittel immer außerhalb der
Reichweite von Kindern. VERÄTZUNGSGEFAHR!
15.Halten Sie Kinder fern von Spülmaschinen-Spülmitteln und
Spülzusätzen. Lassen Sie Kinder nicht ans Gerät, wenn die Türe
geöffnet ist, da sich noch Spülmaschinen-Spülmittel im Inneren des
Gerätes befinden könnte.
16.Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern, liegt eine
Fehlfunktion des Gerätes vor. Trennen Sie in diesem Fall das Gerät
umgehend von der Strom- und Wasserversorgung.
17.Benutzen Sie das Gerät niemals ohne eingesetzte Filter.
18.Kinder dürfen niemals mit dem Gerät spielen.
19.Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.
20.Betreiben Sie das Gerät niemals unbeaufsichtigt.
21.Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.
VORSICHT!
1. Es ist gefährlich, die Tür bei laufendem Betrieb zu öffnen. Heißes
Wasser kann aus dem Gerät herausspritzen.
VERBRÜHUNGSSGEFAHR!
2. Warten Sie einige Minuten, bevor Sie nach Beendigung eines
Spülprogramms die Tür öffnen., da heißer Dampf aus dem Gerät
entweichen kann.

9
3. Warten Sie nach dem Ende eines Spülprogramms mindestens 20
Minuten mit der Reinigung des Inneren des Gerätes, damit die
Heizelemente abkühlen können.
4. Berühren Sie die Heizelemente nicht während des Betriebs oder
unmittelbar nach dem Betrieb des Gerätes.
VERBRENNUNGSGEFAHR!
5. Setzen oder stellen Sie sich niemals auf den Geschirrkorb oder die
Tür des Geschirrspülers. BRUCHGEFAHR!
VERLETZUNGSGEFAHR!
6. Stellen oder legen Sie keine schweren Gegenstände auf die
geöffnete Tür, da das Gerät ansonsten nach vorne kippen kann.
7. Wenn Sie das Gerät befüllen:
a. Platzieren Sie scharfkantige Gegenstände dergestalt, dass sie
nicht die Türdichtungen beschädigen.
b. Es dürfen niemals Gegenstände durch die Böden beider
Geschirrkörbe sowie des Besteckkorbs nach unten ragen.
c. Platzieren Sie scharfe Messer mit dem Griff nach oben oder
waagerecht, sodass Sie sich keine Schnittverletzungen
zuziehen.
8. Lassen Sie die Tür nicht offenstehen, da Sie ansonsten über diese
stolpern können.
HINWEIS!
1. Die Sprüharme können mit einer Transportsicherung versehen
sein. Entfernen Sie unbedingt alle Transportsicherungen vor
dem Aufbau des Gerätes.
2. Der Geschirrspüler darf niemals ohne ordnungsgemäß eingesetzte
Filter betrieben werden.
3. Benutzen Sie immer einen Wasserenthärter (=
Spülmaschinensalz) zur speziellen Verwendung in einem
Geschirrspüler. Die Wasserhärte variiert abhängig von Ihrem
Wohnort. Wenn in einem Geschirrspüler hartes Wasser verwendet
wird, ergeben sich Ablagerungen auf dem Geschirr und im Gerät.
Der Wasserenthärter entfernt Mineralien und Salze aus dem
Wasser.
4. Benutzen Sie immer einen Klarspüler zur speziellen Verwendung
in einem Geschirrspüler. Verwenden Sie niemals andere
Substanzen, z.B. einen Spülmaschinenreiniger oder Flüssigreiniger;
ansonsten beschädigen Sie das Gerät.
5. Benutzen Sie ausschließlich Spülmaschinen-Spülmittel und
Zusätze, die für die Verwendung in einem Geschirrspüler
hergestellt wurden. Benutzen Sie keine Seifen, Waschmittel oder
Handwaschmittel in Ihrem Geschirrspüler.

10
6. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren
Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät
dabei aufrecht.
7. Benutzen Sie niemals die Tür selbst zum Transport des Gerätes, da
Sie dadurch die Scharniere beschädigen.
8. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
9. Merken Sie sich die Positionen aller Teile des Gerätes, wenn Sie es
auspacken, für den Fall, es noch einmal einpacken und
transportieren zu müssen.
10.Lassen Sie den Anschluss der Wasserschläuche nur durch eine
qualifizierte Fachkraft durchführen.
11.Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich
ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
12.Benutzen Sie die Tür und die Geschirrkörbe des Gerätes nicht als
Standfläche oder Stütze.
13.Gegenstände aus Kunststoffen dürfen nicht die Heizelemente
berühren.
14.Geben Sie nur solche Gegenstände aus Kunststoffen in das Gerät,
die zur Reinigung in einem Geschirrspüler geeignet sind. Geeignete
Gegenstände werden durch ihren Hersteller entsprechend
gekennzeichnet.
15.Überprüfen Sie nach jedem Spülprogramm, ob der
Aufnahmebehälter für das Spülmaschinen-Spülmittel leer ist.
16.Benutzen Sie zum Reinigen der Tür niemals Sprühreiniger, da
diese das Schloss und die Elektrik nachhaltig beschädigen können.
17.Das Gerät ist zum Spülen von maximal 6 Gedecken ausgelegt.
18.Reinigen Sie das Gerät regelmäßig (s. Kapitel REINIGUNG UND
PFLEGE).
19.Das Typenschild darf niemals unleserlich gemacht oder gar
entfernt werden! Falls das Typenschild unleserlich gemacht
oder entfernt wurde, entfällt jeglicher Garantieanspruch!
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für
Personen- oder Materialschäden übernommen.

11
2. Installation
2.1 Entpacken und Wahl des Standorts
WARNUNG! Achten Sie beim Entpacken unbedingt darauf, dass die
Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht
in die Reichweite von Kindern und Tieren gelangen.
ERSTICKUNGSGEFAHR! VERLETZUNGSGEFAHR!
1. Packen Sie das Gerät vorsichtig aus. Das Gerät ist möglicherweise für den
Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett.
Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
2. Die Sprüharme können mit einer Transportsicherung versehen sein.
Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des
Gerätes.
3. Wählen Sie für den Aufbau einen trockenen und gut belüfteten Raum.
4. Das Gerät muss in der Nähe eines bestehenden Wasserzulaufs und
Wasserablaufs, sowie in der Nähe einer Sicherheitssteckdose installiert werden.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf.
Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres
Gerätes.
6. Die Rückseite des Gerätes muss an der hinteren Wand und die Seiten an
eventuell angrenzenden Schränken bzw. Wänden ausgerichtet sein.
7. Das Gerät muss ordnungsgemäß mit der Strom- und Wasserversorgung
verbunden sein.
8. Das Typenschild befindet sich im Inneren des Gerätes oder außen an der
Rückwand.
2.2 Wasseranschluss / Abwasseranschluss
1Der Geschirrspüler beinhaltet einen Wasserzufluss- sowie einen
Wasserablaufschlauch, welche rechts oder links installiert werden können
1
, um
eine ordnungsgemäße Installation sicherzustellen.
2Der Wasseranschluss sowie der Abwasseranschluss muss von einer
qualifizierten Fachkraft durchgeführt werden.
3Verwenden Sie ausschließlich fabrikneue Schläuche und fabrikneues
Anschlusszubehör für den Wasser- und Abwasseranschluss.
4Wir empfehlen, die Wasserzufuhr mit einem Rückschlagventil zu sichern.
1
Ausstattung abhängig vom Modell

12
2.3 Vor der Installation
Das Gerät muss mit seiner Rückseite zur Wand ausgerichtet sein und über einen
Wasserzufluss- und Wasserablaufschlauch verfügen, die für gewöhnlich rechts
oder links angebracht werden können
2
.
2.3.1 Raumbedarf
SEITLICHER RAUMBEDARF DER GEÖFFNETEN GERÄTETÜR:
Um die Tür des Geschirrspülers ungehindert öffnen zu können, muss der
seitliche Mindestabstand der geöffneten Tür zu einem Schrank / einer Wand
etc. mindestens 50 mm betragen
2
Ausstattung abhängig vom Modell.

13
RAUMBEDARF DES GERÄTES:
Falls nur das Gerät selbst in der Einbauöffnung installiert wird, beachten
Sie bitte die Einbaumaße in der folgenden Abbildung.
X
Aussparung für Netzkabel, Wasserzufluss- sowie
Wasserablaufschlauch (beide Seiten)
Y
Einbauöffnung

14
RAUMBEDARF DES GERÄTES INKL.DEKORBLENDE:
Falls auch die Dekorblende in das Einbaumöbel eingepasst werden soll,
beachten Sie bitte die zusätzlichen Einbaumaße in der folgenden
Abbildung.
X
Aussparung für Netzkabel, Wasserzufluss- sowie
Wasserablaufschlauch (beide Seiten)
Y
Einbauöffnung
C, D und E sind die Abmessungen der Dekorblende. Die
Installationsöffnung bleibt unverändert.

15
2.3.2 Abmessungen der vorderen Dekorblende
Das Gewicht der Dekorblende sollte 3 bis 4 kg betragen.
Die Abmessungen A und B (s. Abb. unten) können entsprechend des Griffs
variieren.
Die Abmessungen C, D und E (s. Abb. unten) können entsprechend der
Dekorblende variieren.
Die Abmessung E (s. Abb. unten) sollte in einem Bereich von 16 - 22 mm
liegen.
ERLÄUTERUNGEN:
ENGLISCH
DEUTSCH
deep
tief
changed by handle
durch Griff verändert
through
durch
decorative panel
Dekorblende

16
2.4 Installation des Gerätes und der Dekorblende
1. Befestigen Sie den Türgriff an der Dekorblende (s. Abb. unten).
2. Installieren Sie die Standfüße auf der Unterseite des Gerätes (s. Abb. unten).

17
3. Setzen Sie das Gerät vorsichtig in die Einbauöffnung ein. Richten Sie die
Standfüße des Gerätes auf dem Boden der Einbauöffnung aus (A/s. Abb.
unten).
4. Stellen Sie sicher, dass das Gerät waagerecht in der Einbauöffnung steht,
indem Sie den Standfuß / die Standfüße justieren (A/ s. Abb. unten).
A
STANDFUß
5. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres
Gerätes.
6. Befestigen Sie die Dekorblende an der Tür des Geschirrspülers wie auf den
folgenden Abbildungen (Abb. 1 und Abb. 2) gezeigt.
7. Befestigen Sie zuerst die Dekorblende mit den zwei Scharnieren und den
Schrauben (2*8 / insgesamt 16) auf der Bodenplatte der Installationsöffnung (s.
unten, Abb. 1 und Abb. 2).

18
ABB.1(SICHT VON OBEN)
ABB.2(SEITLICHE ANSICHT)

19
B
Bodenplatte der Einbauöffnung
C
Dekorblende
D
2 Scharniere (insgesamt 16 Schrauben / 2*8)
8. Ziehen Sie dann die Teleskopschienen (E) aus der Tür des Geschirrspülers
vorsichtig heraus und befestigen Sie diese mit den Schrauben (F/ 2*4 /
insgesamt 8) an der Innenseite der Dekorblende (s. Abb. unten).
E
Teleskopschienen der Tür
F
Schrauben (2*4 / insgesamt 8)
2.5 Elektrischer Anschluss
GEFAHR! Verändern Sie niemals den mit dem Gerät mitgelieferten
Netzstecker. Falls dieser nicht für Ihre Netzsteckdose geeignet sein
sollte, lassen Sie die Netzsteckdose immer von einer qualifizierten
Fachkraft (Elektrotechniker/-in) ersetzen (Keine Garantieleistung).
WARNUNG! Verwenden Sie zum Anschluss des Gerätes an die
Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder
Verlängerungskabel. BRANDGEFAHR!
WARNUNG! Das Gerät muss an eine ordnungsgemäß geerdete
Sicherheits-Netzsteckdose angeschlossen werden. Der Anschluss muss
in Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen STROMSCHLAGGEFAHR!

20
WARNUNG! Achten Sie darauf, dass Sie das Netzanschlusskabel
während der Installation weder übermäßig knicken oder quetschen, noch
einklemmen.
Vergewissern Sie sich, dass die Stromspannung und die Leistungsfrequenz der
Stromversorgung den auf dem Typenschild angegebenen Werten entsprechen.
Im Falle einer Fehlfunktion oder eines Ausfalls reduziert die Erdung das Risiko
eines Stromschlags, indem der elektrische Strom über den Weg des geringsten
Widerstandes abfließen kann.
Sorgen Sie vor der Erstinbetriebnahme für die ordnungsgemäße Erdung des
Gerätes. Falls Sie sich nicht sicher sind, ob das Gerät ordnungsgemäß geerdet
ist, lassen Sie es / den Anschluss von einer qualifizierten Fachkraft
(Elektrotechniker/-in) oder einem autorisiertem Kundendienst überprüfen
(Keine Garantieleistung).
2.6 Wasseranschluss
Der Wasserdruck muss zwischen 0,04 und 1 MPa liegen.
Wenden Sie sich an den Kundendienst, falls Ihr Wasseranschluss abweichende
Werte aufweist.
2.6.1 Sicherheits-Wasserzufuhrschlauch
Es handelt sich hierbei um einen Doppelwand-Schlauch. Das Sicherheitssystem
unterbricht den Wasserfluss, wenn der Versorgungsschlauch bricht und der Bereich
zwischen dem Versorgungsschlauch selbst und dem gerippten äußeren Schlauch
voll Wasser ist.
2.6.2 Kaltwasseranschluss
Verbinden Sie den Kaltwasser-Anschlussschlauch mit einem 3/4-Zoll Gewinde-
Anschluss und vergewissern Sie sich, dass er fest angezogen ist. Sollten die
Wasserleitungen neu oder längere Zeit nicht mehr benutzt worden sein, lassen Sie
zuerst das Wasser laufen, um sicherzustellen, dass es klar und frei von
Verunreinigungen ist. Ansonsten kann der Wassereinlass blockiert und das Gerät
beschädigt werden.
