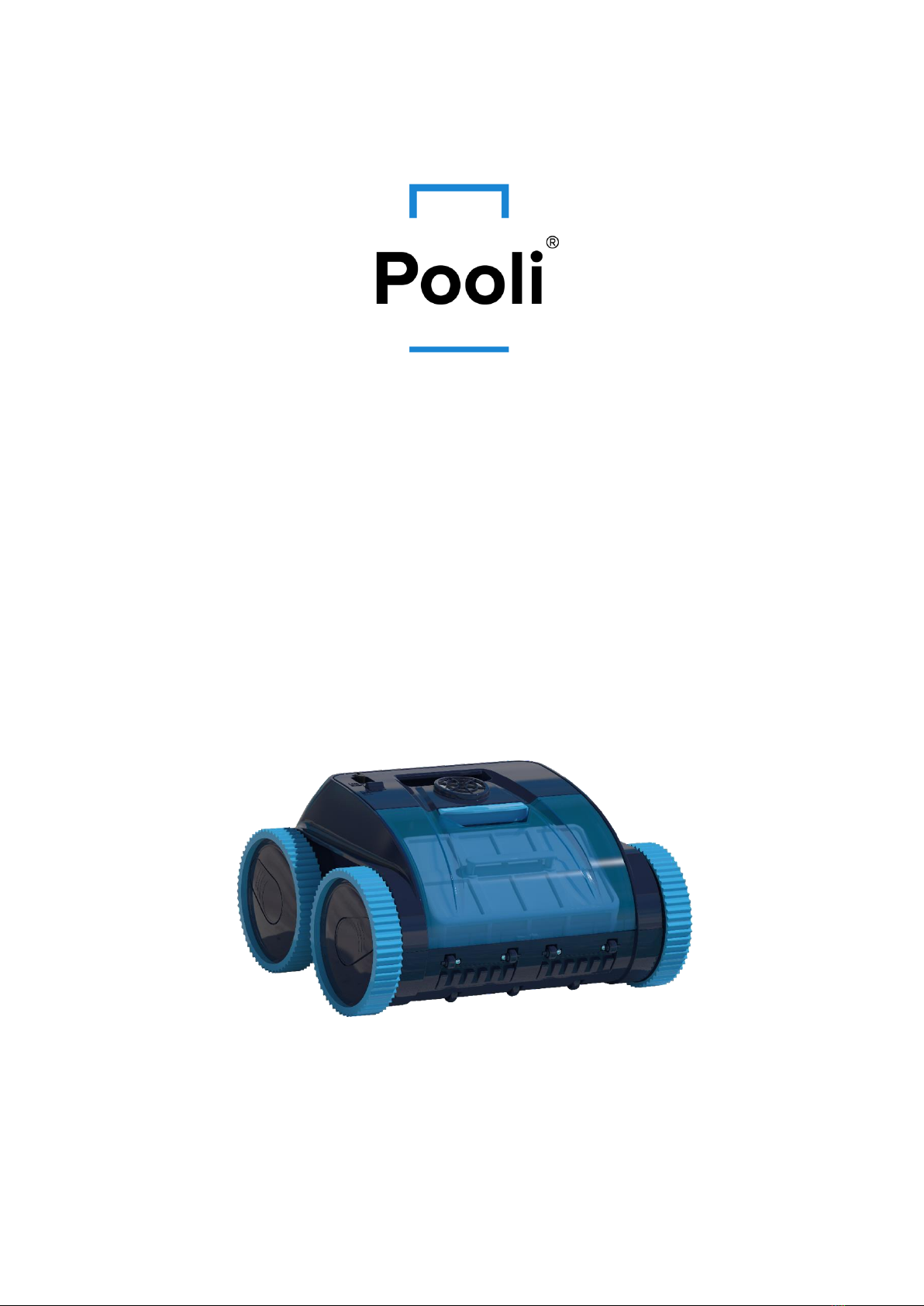

Pooli SmartClean PR010989 User manual

SmartClean
SKU: PR010989
ANVÄNDARMANUAL

2
VIKTIGA FÖRSIKTIGHETSÅTGÄRDER.................................. 3
VARNING !.......................................................................... 4
1. KORT INTRODUKTION..................................................... 5
2. SÄKERHET..................................................................5
3. ALLMÄNA SPECIFIKATIONER .......................................... 5
4. DRIFT ........................................................................6
4.1 ON/OFF KNAPP OCH INDIKATOR......................... 6
4.2 LADDNING ........................................................... 7
4.3 RENGÖRING AV FILTER ........................................ 8
5. BLUETOOTH INSTRUKTIONER ......................................... 9
6. PACKLISTA ................................................................... 10
7. GARANTI.................................................................. 10

3
VIKTIGA FÖRSIKTIGHETSÅTGÄRDER
1. Läs igenom hela bruksanvisningen innan du använder din nya poolrobotrengörare.
Vi hålls inte ansvariga för förlust eller skada som orsakats av felaktig användning.
Underlåtenhet att följa följande varningar kan orsaka skador på poolrengöraren och
personskada. Poolroboten måste användas enligt anvisningarna.
2. För att undvika olyckor, se till att poolroboten är fri från vatten under laddning.
Placera roboten och laddaren inomhus eller på en vattentät plats.
3. Använd bara originalladdaren.
4. Använd inte denna laddare för laddning av andra batteriprodukter.
5. Anslut laddaren till uttaget som skyddas av en jordfelsbrytare (GFCI).
6. Använd inte rengöringsmedlet i din pool om vattentemperaturen är över 35°C eller
under 10°C.
7. Ladda poolroboten innan dess batteri är urladdat. Stoppa roboten och ladda den
när strömmen minskat.
8. Överladda inte poolroboten för mycket, det kan minska batteriets livslängd.
9. Ladda roboten mellan 5 ° C och 35 ° C. Kyl roboten före laddning om det är för
varmt.
10. Ladda, använd eller förvara inte roboten nära en het källa eller extremt hög
temperatur.
11. Poolroboten bör laddas var 3:e månad om den behöver förvaras under en längre tid
för att behålla batteritiden.
12. Använd endast reservdelar som rekommenderas eller säljs av tillverkaren.
13. Slå inte på poolroboten med vassa föremål.
14. Sätt inte på roboten om den är utanför vatten.
15. Rengör och tvätta poolrobotens filterkorg efter varje användning.
16. Poolroboten bör förvaras på en sval och ventilerad plats, borta från direkt solljus.

4
17. Försök inte öppna elpaketet själv. Poolroboten får endast demonteras av ett
auktoriserat servicecenter.
18. Det finns fett i pumpmotortätningarna. Om det någonsin finns läckage kan vatten
förorenas lätt, utan att förlora någon fara för badande.
VARNING!
1. Håll och sänk ner roboten vertikalt i vattnet i cirka 10 sekunder för att tömma den
instängda luften. Slå på och vrid roboten för att hålla den horisontellt. Släpp roboten
när det inte kommer några luftbubblor ur dess sprutmunstycke.
2. Poolroboten flyttar sig till poolkanten när den är klar, använd sedan kroken för att
lyfta den ur poolen.

5
1. KORT INTRODUKTION
Poolroboten SmartClean är en ny typ av högeffektiv och energibesparande
poolrengöringsrobot. Den rengör poolens väggar och botten automatiskt utan att
ersätta poolvattnet. Det är helt miljövänligt.
För säker drift drivs rengöringen av ett uppladdningsbart litiumbatteri (12,6V, 8,6Ah).
2. SÄKERHET
2.1 Se 4.2 Hur du laddar för att veta laddarens korrekta position.
2.2 Låt inte barn under 8 år använda denna produkt.
2.3 Låt inte någon, särskilt små barn, åka på roboten eller leka med den som en leksak.
2.4 För att undvika fara, använd inte roboten när det finns människor i poolen.
2.5 Se till att poolroboten är avstängd innan den laddas.
2.6 Se till att laddningsporten och poolroboten är torra innan du laddar.
3. SPECIFIKATIONER
•Nominell ingångsspänning för
laddaren: 100VAC-240 VAC
•Kapacitet : 8.6 AH
•Märkfrekvens för laddare: 47-63 Hz
•Kraft : 65W
•Max. laddningsspänning: 12.6 VAC
•Laddningsström : 1.8 A
•Speltid: Max. 90 min
•Flödeshastighet: Max. 10m³/h (appr.
2642gal/h)
•Filter densitet : 180 μm
•Körhastighet: Max. 11 m/min (appr.
36ft/min)
•IP Klass : IPX8
•Max. Vattendjup: 2m (appr. 6.6ft)
•Fungerande (vatten) temperatur:
10°C-35 °C
•Laddningstemperatur (luft): 5°C-
35°C
•Vikt : 8.5 kg
•Laddningstid : 7-8H
•Dimensioner på robot (L x l x H) : 360
x 408 x 240 mm

6
4 . DRIFT
4.1 Av / På – knapp och indikator
Item
Funktion
Beskrivning
1
On/Off
knapp
Tryck knappen uppåt för att slåpåroboten (blåindikator).
För att ansluta programmet via Bluetooth, tryck påknappen nedåt och sedan
uppåt inom 5 sekunder efter att strömmen slås på(indikatorn blir lila).
Efter konfigurationen trycker du ned knappen för att stänga av
poolroboten (indikatorn av) och slåsedan pånormalt.
Anmärkning: i rengöringsläget för golv + vägg börjar poolroboten med att
rengöra väggen i 15 minuter, sedan golvet.
2
Indikator
1. Blått ljus lyser: Strömmen på
2. Blått ljus blinkar : poolroboten fungerar
3. Gult ljus blinkar : lågt batteri och startar
självparkering
4. Gult ljus lyser konstant : jobbet slutfört, självparkering
5. Lila ljus lyser konstant : App konfiguration via Bluetooth

7
4.2 HUR MAN LADDAR
4.2.1 Ta bort roboten från poolen
1. Stäng av (No indictor flashes) roboten.
2. Ladda rengöringsmedlet inomhus och minst 3 m (cirka 10 fot) från poolkanten.
3. Den röda lampan indikerar att batteriet laddas.
4. Den gröna lampan indikerar att laddningen är klar.
4.2.2 Laddare indikator
Färg & Status påindikator
Laddningsstatus
Grönt ljus lyser konstant
Väntar påladdning / batteriet är inte
anslutet / laddningen klar
Rött ljus lyser konstant
Batteriet laddas
Rött ljus blinkar
Lågt batteri eller skadat batteri

8
4.3 FILTERRENGÖRING
4.3.1 Ta bort filtret
Öppna topplocket: Lägg roboten åt sidan av poolen och öppna topplocket (Figur 4-1),
du har nu tillgång till filtret (4-2). Ta ut filterkorgen (Figur 4-3).
4-1 4-2 4-3
4.3.2 Tvätta filterkorg
4-4
4.3.3 Installera om filtret
Sätt tillbaka filterkorgen I omvända steg.
Skölj filterkorgen med rent vatten. Använd inte en jet också
kraftfull (4-4).

9
5. BLUETOOTH ANVÄNDNINGSINSTRUKTIONER
5.1 INSTALLERA ANSÖKAN
Programnamn: WYRobot
Hämtningsadress: Sök applikationsnamnet i App Store för iPhone och Google play för
Android -smartphones.
Auktorisera åtkomst till Bluetooth-behörigheter och platsbehörigheter, annars kan
närliggande städare inte sökas igenom.
För Android 10 eller senare version måste platstjänsten också vara påslagen.
5.2 ANSLUT POOLROBOTEN
Närliggande poolrobotar kommer att listas efter att appen har öppnats. Klicka på din
robot för att ansluta.
5.3 INSTÄLLNINGAR AV POOL
Fyll i nödvändig information om din pool för första gången, informationen kommer att
sparas i minnet för nästa användning.
Alla inställningar i applikationen måste göras när roboten är ute ur vattnet, annars kan
de inte överföras till roboten och den kan inte ändra sitt program.
5.4 KONTROLLERA OCH REVIDERA PARAMETERNA
Parametrarna kan ändras efter användarens behov.
5.5 ÅTERSTÄLLNING
Användare kan använda funktionen för återställning av data för att återställa
fabriksinställningarna.

10
6. PACKLISTA
Föremål
Namn
Modell
Antal (st)
Anmärkning
1
Cleaner
PR010989
1
I kartongen
2
Laddare
1
I kartongen
3
Manual
1
I kartongen
4
Krok
1
I kartongen
7. GARANTI
Denna produkt har klarat alla kvalitetskontroller och säkerhetstester, utförda av
tillverkarens tekniska avdelning.
Garanti-information :
1. Garantin täcks i 24 månader för motorer och kretskort, från datumet för det
ursprungliga köpet.
2. Denna garanti är ogiltig om produkten har ändrats, missbrukats eller har reparerats
av obehörig personal.
3. Garantin gäller endast tillverkningsfel och täcker inte eventuella skador som
orsakats av felaktig hantering av produkten av ägaren.
4. Försäljningsfakturan måste uppvisas för alla reklamationer eller reparationer under
garantiperioden.
Kontakta din lokala återförsäljare för eventuella garantifrågor.

11
GardenStore Nordic AB.
Maria Bangata 17, 118 63 Stockholm,
Tel: [phone]
Mail: [e-mail]
Miljöprogram, WEEE-direktivet
Vänligen respektera EU:s regler och hjälp till att skydda miljön.
Lämna icke-fungerande elektrisk utrustning till en återvinningscentral i
din kommun som återvinner elektrisk och elektronisk utrustning på
lämpligt sätt. Kasta den inte i osorterade soptunnor.
För utrustning som har borttagbara batterier, ta bort batterierna innan
utrustningen slängs bort.

SmartClean
SKU: PR010989

2
USER MANUAL
IMPORTANT PRECAUTION .................................................. 3
CAUTION ! .......................................................................... 4
1. BRIEF INTRODUCTION.................................................... 5
2. SECURITY ..................................................................5
3. GENERAL SPECIFICATION............................................... 5
4. OPERATION ...............................................................6
4.1 SWITCH BUTTON AND INDICATOR ....................... 6
4.2 HOW TO CHARGE .................................................. 7
4.3 FILTER CLEANING ................................................ 8
5. BLUETOOTH APPLICATION INSTRUCTIONS ..................... 9
6. PACKING LIST............................................................... 10
7. WARRANTY .............................................................. 10

3
IMPORTANT PRECAUTION
1. Please read through the entire manual before using your new robotic pool cleaner.
We are not held liable for any loss or injury caused by improper use. Failure to comply
with the following cautions could cause damage to pool cleaner or personal loss and
injury. The cleaner must be operated as specified.
2. To avoid accident, make sure that the cleaner is out of water while charging. Put the
cleaner and charger indoor or in a waterproof place.
3. Use only the original charger.
4. Do not use this charger for any other battery products.
5. Connect the charger to the receptacle protected by a ground fault circuit interrupter
(GFCI).
6. Do not use the cleaner in your pool if the water temperature is above 35°C or below
10°C.
7. Charge the cleaner before its battery is exhausted. Stop the cleaner and charge it
when power is decreased.
8. Do not over charge the cleaner which will reduce the battery life.
9. Charge the cleaner between 5°C to 35°C. Cool the cleaner before charge if it is too
hot.
10. Do not charge or use or store the cleaner near a hot source or a extremely high
temperature.
11. The cleaner should be charged every 3 months if it needs to be stored for a long
time to maintain battery life.
12. Use only spare parts recommended or sold by the manufacturer.
13. Do not strike the cleaner with sharp objects.
14. Do not switch on the cleaner if it’s out of water.
15. Clean and wash the filter basket of the cleaner after each use.

4
16. The cleaner should be stored in a cool and ventilated place, away from direct
sunshine.
17. Do not attempt to open the power kit by yourself. The cleaner may only be
dismantled by an authorized service center.
18. There is grease contained in the pump motor seals, if ever there is leakage, water
can be slighted contaminated, without posing any danger for swimming.
CAUTION!
1. Hold and submerge vertically the robot into the water for about 10 seconds to
empty the trapped air. Switch on and rotate the robot to keep it horizontally. Release
the robot when there aren’t any air bubbles coming out of its spouting nozzle.
2. The cleaner will move to the pool edge when it’s finished working, then use the
hook to lift it out of the pool.

5
1. BRIEF INTRODUCTION
The robotic pool cleaner PR010989 is a new type of highly efficient and energy-saving
swimming pool cleaning robot. It cleans the pool walls and bottom automatically
without replacing the pool water. It is totally environmental-friendly.
For safe operation, the cleaner is powered by a rechargeable lithium battery (12.6V,
8.6Ah).
2. SECURITY
2.1 Refer to 4.2 How to charge to know the correct position of the charger.
2.2 Do not let children under 8 years old use this product.
2.3 Do not let anyone, especially small children, ride on the cleaner or play with it as a
toy.
2.4 To avoid danger, do not operate the cleaner when there are people in the pool.
2.5 Make sur the cleaner is switch off before charging.
2.6 Make sure the charging port and the cleaner are dry before charging.
3. SPECIFICATIONS
•Rated input voltage of charger:
100VAC-240 VAC
•Capacity : 8.6 AH
•Rated input frequency of charger:
47-63 Hz
•Power : 65W
•Max. charging voltage : 12.6 VAC
•Charging current : 1.8 A
•Running time : Max. 90 min
•Flow rate: Max. 10m³/h (appr.
2642gal/h)
•Filter density : 180 μm
•Running speed: Max. 11 m/min (appr.
36ft/min)
•IP Grade : IPX8
•Max. Water depth: 2m (appr. 6.6ft)
•Working (water) temperature: 10°C-
35 °C
•Charging (air) temperature: 5°C-35°C
•Weight : 8.5 kg
•Charging time : 7-8H
•Robot dimension (L x l x H) : 360 x
408 x 240 mm

6
4 . OPERATION
4.1 SWITCH BUTTON AND INDICATOR
Item
Function
Description
1
Switch to
power on/off
Pushthebuttonupwardstopoweronthecleaner(blueindicator).
Toconnectthe application via Bluetooth,push the buttondownwardsand
then upwards within 5 seconds after power on (indicator becomes purple).
Aftertheconfiguration,pushthebuttondownwardstoturnoffthecleaner
(Indicatoroff),thenpoweronnormally.
Remark: in the cleaning mode of floor + wall, the cleaner start by cleaning the
wall for 15 minutes, then the floor.
2
Indicator
1. Blue light is steady on : power on
2. Blue light flashes : the cleaner is working
3. Yellow light flashes : low battery and start to self-parking
4. Yellow light is steady on : work finished, self-parking
5. Purple light is steady : Application configuration via Bluetooth

7
4.2 HOW TO CHARGE
4.2.1 Remove the cleaner from the pool
1. Switch off (No indictor flashes) the cleaner.
2. Charge the cleaner indoor and at least at 3m (appr. 10ft) away from the edge of the
pool.
3. The red light indicates the battery is charging.
4. The green light indicates the charging is finished.
4.2.2 Charger indicator
Color & Status of indicator
Charging status
Green light is steady on
Waitingforchargingorbattery not plugged or
charging finished
Red light is steady on
The battery is charging
Red lightflashes
Low battery or battery damaged

8
4.3 FILTER CLEANING
4.3.1 Remove filter
Open the top cover : Put the robot aside the pool and open the top cover (Figure 4-1),
you have now access to the filter (4-2). Take out the filter basket (Figure 4-3).
4-1 4-2 4-3
4.3.2 Wash filter basket
4-4
4.3.3 Re-install filter
Re-install the filter basket in reverse steps.
Rinse the filter basket with clean water. Do not use a jet too
powerful (4-4).

9
5. BLUETOOTH APPLICATION INSTRUCTIONS
5.1 INSTALL APPLICATION
Application name: WYRobot
Download address: Search the application name in App store for iPhone, and Google
play for Android smartphones.
Authorize the access to Bluetooth permissions and location permissions, otherwise
nearby cleaners cannot be searched.
For Android 10 or higher version, the location service needs also to be turned on.
5.2 CONNECT THE CLEANER
Nearby cleaners will be listed after opening the App. Click on your cleaner to connect.
5.3 SETTINGS OF SWIMMING POOL
Fill in the necessary information about your swimming pool for the first use, the
information will be memorized for the next use.
All settings in the application must be made when the robot is out of the water,
otherwise they cannot be transmitted to the robot, and it cannot change its program.
5.4 CHECK AND REVISE THE PARAMETERS
The parameters can be modified according to user’s need.
5.5 RESET
Users can use the reset data function to restore the factory settings.
