Porter-Cable PC14CTSW User manual

14 Inch (355mm) Chop Saw
Instruction manual
www.portercable.com
CATALOG NUMBER
PC14CTSW
Scie fendeuse de 355 mm (14 po)
Serra Multi-Corte de Metais de
14 pulg. (355mm)
90547095 PC14CTSW 6/24/09 10:06 AM Page 1

2
Important Safety Instructions
Read and understand all instructions. Failure to follow all
instructions listed below may result in electric shock, fire and/or serious personal
injury.
SAVE THESE INSTRUCTIONS
•KEEP GUARDS IN PLACE and in working order.
•REMOVE ADJUSTING KEYS AND WRENCHES. Form habit of checking to see that
keys and adjusting wrenches are removed from tool before turning it on.
•KEEP WORK AREA CLEAN. Cluttered areas and benches invite injuries.
•DON’T USE IN DANGEROUS ENVIRONMENT. Don’t use power tools in damp or wet
locations, or expose them to rain. Keep work area well lighted.
•KEEP CHILDREN AWAY. All visitors should be kept at a safe distance from work area.
•MAKE WORKSHOP KID PROOF with padlocks, master switches, or by removing
starter keys.
•DON’T FORCE TOOL. It will do the job better and safer at the rate for which it was
designed.
•USE RIGHT TOOL. Don’t force tool or attachment to do a job for which it was not
designed.
•USE PROPER EXTENSION CORD. Make sure your extension cord is in good
condition. When using and extension cord, be sure to use one heavy enough to carry
the current your product will draw. An undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. The following table shows the correct size
to use depending on cord length and nameplate ampere rating. If in doubt, use the
next heavier gauge. The smaller the gauge number, the heavier the cord.
•WEAR PROPER APPAREL. Do not wear loose clothing, neckties, rings, bracelets,
or other jewelry which may get caught in moving parts. Non slip footwear is
recommended. Wear protective hair covering to contain long hair. Air vents often
cover moving parts and should also be avoided.
•ALWAYS USE SAFETY GLASSES which meet the ANSI Z87.1 requirements.Also
use face or dust mask if cutting operation is dusty. Everyday eyeglasses only have
impact resistant lenses, they are not safety glasses.
•SECURE WORK. Use clamps or a vise to hold work. It’s safer than using your hand
and it frees both hands to operate tool.
•DON’T OVERREACH. Keep proper footing and balance at all times.
•MAINTAIN TOOLS WITH CARE. Keep tools sharp and clean for best and safest
performance. Follow instructions for lubricating and changing accessories.
•DISCONNECT TOOLS before servicing; when changing accessories, such as blades,
bits, cutters, and the like.
•REDUCE THE RISK OF UNINTENTIONAL STARTING. Make sure switch is in off
position before plugging in.
:
Minimum Gauge for Cord Sets
Volts Total Length of Cord in Feet
120V 0-25 26-50 51-100 101-150
(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)
240V 0-50 51-100 101-200 201-300
(0-15,2m) (15,2-30,4m) (30,4-60,9m) (60,9-91,4m)
Ampere Rating
More Not more American Wire Gage
Than Than
0-6 18 16 16 14
6 - 10 18 16 14 12
10 - 12 16 16 14 12
12 - 16 14 12 Not Recommended
90547095 PC14CTSW 6/24/09 10:06 AM Page 2

3
•USE RECOMMENDED ACCESSORIES. Consult the instruction manual for
recommended accessories. The use of improper accessories may cause risk of injury
to persons.
•NEVER STAND ON TOOL. Serious injury could occur if the tool is tipped or if the
cutting tool is unintentionally contacted.
•CHECK DAMAGED PARTS. Before further use of the tool, a guard or other part that
is damaged should be carefully checked to determine that it will operate properly and
perform its intended function — check for alignment of moving parts, binding of
moving parts, breakage of parts, mounting, and any other conditions that may affect its
operation. A guard or other part that is damaged should be properly repaired or replaced.
•NEVER LEAVE TOOL RUNNING UNATTENDED. TURN POWER OFF. Don’t leave
tool until it comes to a complete stop.
•REPLACEMENT PARTS. When servicing use only identical replacement parts.
•TO REDUCE THE RISK OF ELECTRIC SHOCK:
a. This equipment may have a polarized plug (one blade is wider than the other.)
This plug will fit in a polarized outlet only one way. If the plug does not fit,
contact a qualified electrician to install the proper outlet.
b. The tool may be equipped with a 3-prong grounding type plug. This plug is to be
used in a grounded outlet only. If the plug does not fit, contact a qualified
electrician to install the proper outlet.
c. Do not alter the plug in any way.
Additional Safety Rules for Chop Saws
• Always wear proper eye and respiratory protection.
•Before using, inspect the cutting wheel for cracks or flaws. If such a crack or
flaw is evident, discard the wheel. The wheel should also be inspected whenever
you think the tool may have been dropped. Flaws may cause wheel breakage.
• When starting the tool with a new or replacement wheel or if you are unsure of
the condition of the wheel, hold the tool in a well protected area and let it run for
one minute. If the wheel has an undetected crack or flaw, it should burst in less than
one minute. Never start the tool with a person in line with the wheel. This includes the
operator.
• In operation, avoid bouncing the wheel or giving it rough treatment. If this occurs,
stop the tool and inspect the wheel for cracks or flaws.
• Clean your chop saw periodically following the procedure in this manual.
• Do not remove wheel guards or base.
•ALWAYS USE THE VISE OR SPECIAL FIXTURE TO CLAMP WORK SECURELY.
Other aids such as spring, bar, or C-clamps may be appropriate for certain sizes and
shapes of workpiece. Use care in selecting and placing these clamps and make a dry
run before making a cut.
• Use only 14 in. (355mm) type 1 wheels rated at 4100 rpm or higher.
• Allow cut off parts to cool before handling.
• Do not attempt to cut wood or plastic with this tool.
•NEVER CUT MAGNESIUM WITH THIS TOOL.
• Use chop saw in a well-ventilated area.
• Turn chop saw off before removing any pieces from the base.
•DO NOT CUT ELECTRICALLY LIVE MATERIAL.
•Do not use circular saw blades or any other toothed blades with this tool.
Serious injury may result.
•DO NOT OPERATE THIS TOOL NEAR FLAMMABLE
LIQUIDS, GASES OR DUST. Sparks or hot chips from cutting or arcing motor
brushes may ignite combustible materials.
• Do not use the side of the abrasive wheel as a deburring grinder. This will substantially
weaken the wheel creating an unsafe condition. The wheel may come apart.
90547095 PC14CTSW 6/24/09 10:06 AM Page 3

4
Wear appropriate hearing protection during use. Under some
conditions and duration of use, noise from this product may contribute to hearing loss.
Spark deflector will get hot. Avoid touching or adjusting while hot. Keep
cordset and materials away from spark deflector.
Some dust created by power sanding, sawing, grinding, drilling, and
other construction activities contains chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm. Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber (CCA).
Your risk from these exposures varies, depending on how often you do this type of work.
To reduce your exposure to these chemicals: work in a well ventilated area, and work with
approved safety equipment, such as those dust masks that are specially designed to filter
out microscopic particles.
•Avoid prolonged contact with dust from power sanding, sawing, grinding,
drilling, and other construction activities. Wear protective clothing and wash
exposed areas with soap and water. Allowing dust to get into your mouth, eyes, or
lay on the skin may promote absorption of harmful chemicals.
Always use NIOSH/OSHA approved respiratory protection appropriate for
the dust exposure. Direct particles away from face and body.
For your convenience and safety, the following warnings are on your Heavy-Duty 14 inch
(355mm) Chop Saw:
FOR SAFE OPERATION READ THE INSTRUCTION MANUAL.
•DO NOT USE TOOTHED BLADES.
•USE ONLY REINFORCED WHEELS RATED 4100 RPM OR HIGHER.
•WHEN SERVICING USE ONLY IDENTICAL REPLACEMENT PARTS.
•ALWAYS: WEAR EYE PROTECTION, USE GUARDS, CLAMP WORK IN VISE, USE
PROPER RESPIRATORY PROTECTION.
•DO NOT EXPOSE TO RAIN OR USE IN DAMP LOCATIONS.
•ONLY USE CHOP SAW WHEEL OF A MAX. THICKNESS OF 2.8mm AND A
MAX. DIAMETER OF 14 INCHES (355mm).
The label on your tool may include the following symbols. The symbols and their
definitions are as follows:
V..................volts A ..................amperes
Hz................hertz W..................watts
min ..............minutes ................alternating current
..........direct current no ................no load speed
................Class I Construction ..................earthing terminal
(grounded) ................safety alert symbol
................Class II Construction .../min or rpm..revolutions or reciprocation
(double insulated) per minute
:
:
:
:
:
2.8
355
MAX. mm
90547095 PC14CTSW 6/24/09 10:06 AM Page 4

SAFETY GUIDELINES - DEFINITIONS
It is important for you to read and understand this manual. The information it contains
relates to protecting YOUR SAFETY and PREVENTING PROBLEMS. The symbols
below are used to help you recognize this information.
Indicates an imminently hazardous situation which, if not avoided, will
result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could
result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, may
result in minor or moderate injury.
Used without the safety alert symbol indicates a potentially hazardous
situation which, if not avoided, may result in property damage.

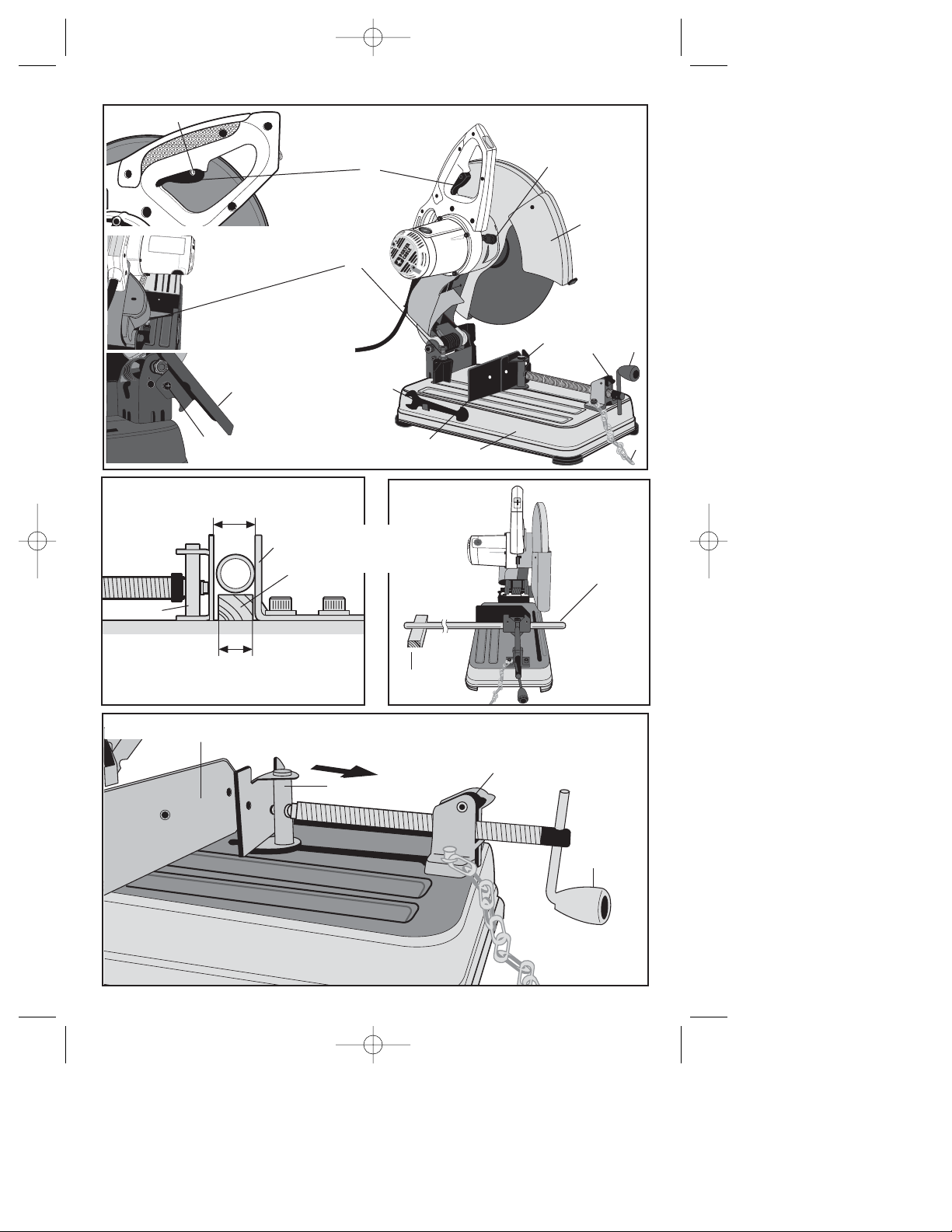

FEATURES (FIG. 1, 4)
A. Lock Chain
B. Spark deflector screw
C. Spark deflector
D. Base
E. Fence
F. Vise
G. Flat Wrench
H. Crank
I. Vise Lever
J. Wheel
K. Guard
L. Spindle Lock
M. Depth Stop Bolt and Jam Nut
N. Trigger Switch
O. Padlock Hole
P. Fence Bolts
POWER SUPPLY
Be sure your power supply agrees with the nameplate marking. A voltage decrease of
more than 10% will cause a loss of power and overheating.
CUTTING CAPACITY
The wide vise opening and high pivot point provide cutting capacity for many large pieces.
Use the cutting capacity chart to determine total maximum size of cuts that can be made
with a new wheel.
CERTAIN LARGE, CIRCULAR OR IRREGULARLY SHAPED
OBJECTS MAY REQUIRE ADDITIONAL HOLDING MEANS IF THEY CANNOT BE
HELD SECURELY IN VISE.
DO NOT CUT MAGNESIUM WITH THIS TOOL.
:
:
:
:
:
:
5
90547095 PC14CTSW 6/24/09 10:06 AM Page 5

6
Fig. 4
Fig. 3
Fig. 2
H
I
F
E
CUT-OFF END
EXTRÉMITÉ
COUPÉE
EXTREMO A
CORTAR
BLOCK
BLOC
BLOQUE
WIDTH OF SPACER BLOCK
LARGEUR DE LA CALE D’ÉCARTEMENT
ANCHO DEL BLOQUE ESPACIADOR
DIAMETER OF WORKPIECE
DIAMÈTRE DE LA PIÈCE DE TRAVAIL
DIÁMETRO DE LA PIEZA DE TRABAJO
FORWARD
MARCHE AVANT
HACIA ADELANTE
F
ESPACER BLOCK
CALE D’ÉCARTEMENT
BLOQUE ESPACIADOR
J
Fig. 1
D
E
F
G
H
B
L
K
I
A
N
M
C
O
90547095 PC14CTSW 6/24/09 10:06 AM Page 6

7
Fig. 9
Fig. 8
Fig. 7
Fig. 6
Fig. 5 P
F
E
Q
DQ
EP
R
J
UTS
V
.3in (8mm)
8mm (3 po)
8mm (3 pulg)
w
L
90547095 PC14CTSW 6/24/09 10:06 AM Page 7

8

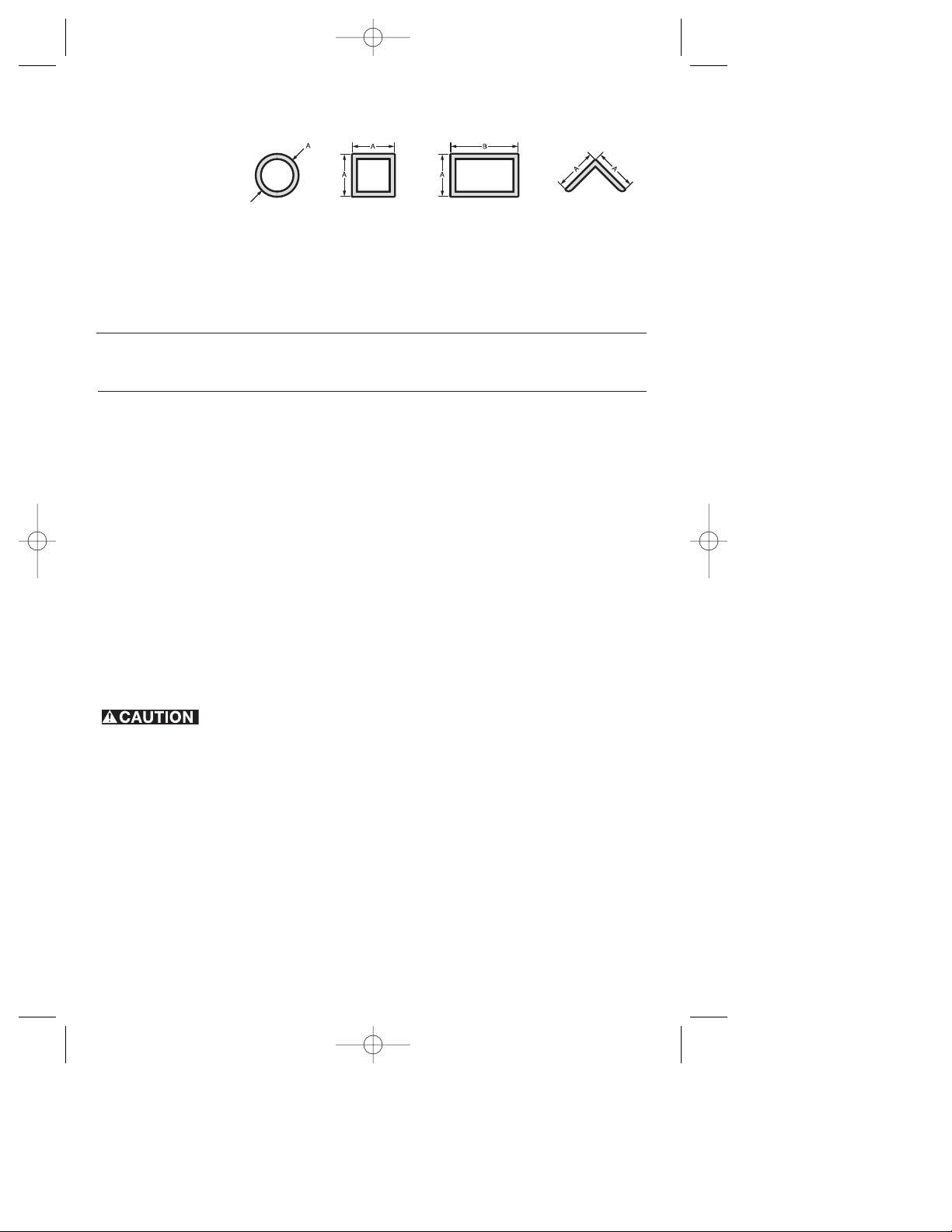

MAXIMUM CUTTING CAPACITY
NOTE: Capacity shown on chart assumes no wheel wear and optimum fence position.
Workpiece Shape:
AXB
90° Cutting Angle A = 4-7/8 in A = 4-1/2 in 4 1/2 in x 5 1/8 in A = 4 1/2 in x 5 3/8 in
(125mm) (115mm) (115mm x 130mm) (115mm x 137mm)
4 in x 7-5/8 in
(102mm x 188mm)
3 in x 7-3/8 in
(76mm x 229mm)
45° Cutting Angle A = 4-1/2 in A = 3-13/16 in 4 1/2 in x 3 13/16 in A = 3-13/16 in
(115mm) (98mm) 4 1/8 in x 3 3/4 in 3-3/4 in
( 105mm x 95mm) (95mm)
STANDARD EQUIPMENT
1 14 inch (355mm) Metal Cutting Abrasive Wheel
1 Wheel Wrench
1 Instruction manual
TO CARRY (FIG. 1)
Fold down unit to position where you can carry the saw. Hook lock chain (A) to lock arm down.
UNLOCKING (FIG. 1)
To unlock tool and raise head, depress motor arm slightly and unhook lock chain (A) out.
Motor arm will then pivot upward.
SPARK DEFLECTOR ADJUSTMENT (FIG. 1)
To best deflect sparks away from surrounding persons and materials, loosen the screw (B),
adjust the spark deflector (C) and then retighten screw. Do not allow cordset to come into
contact with deflector or sparks as damage to cordset may occur.
DEPTH STOP (FIG. 1)
Depth stop is set at the factory for a new 14 inch (355mm) wheel to prevent wheel from
cutting into the supporting surface. To allow more depth of cut, use the flat wrench provided
(G) to loosen the depth stop bolt (M) and raise bolt to desired height and then turn jam nut
(M) clockwise until seated firmly on the casting. Securely tighten the depth stop bolt before use.
When changing to a new wheel, readjust depth stop to original position to
prevent cutting into supporting surface.
TRIGGER SWITCH (FIG. 1)
To start the tool, depress the trigger switch (N). To turn the tool off, release the trigger
switch. Keep hands and material from wheel until it has coasted to a stop.
To prevent unauthorized use of tool, install a standard padlock (not included) into the
padlock hole (O) located in the trigger.
MATERIAL CLAMPING AND SUPPORTING (FIG. 2, 3)
•Angles are best clamped and cut with both legs resting against base.
•A spacer block slightly narrower than the workpiece can be used to increase wheel
utilization (Fig. 2).
•Long workpieces must be supported by a block so it will be level with top of base (Fig. 3).
The cut off end should be free to fall downward to avoid wheel binding.
VISE OPERATION (FIG. 4)
The vise (F) has a quick-travel feature. To release the vise when it is clamped tightly, turn
the crank (H) counterclockwise one or two times to remove clamping pressure. Lift vise
:
90547095 PC14CTSW 6/24/09 10:06 AM Page 8

9
lever (I) up. Pull crank assembly out as far as desired. Vise may be pushed forward into
work without cranking. Lower vise lever (I) then tighten vise (F) on work by using crank (H).
FENCE OPERATION (FIG. 5, 6)
Turn off and unplug the tool before making any adjustments or
removing or installing attachments or accessories. Be sure the trigger switch is in
the OFF position. The fence (E) can be adjusted two ways: to change desired cutting
angle and to change spacing between the fence and vise.
TO CHANGE THE DESIRED CUTTING ANGLE
Use the wrench provided to loosen (do not remove) the two fence bolts (P). Align the
desired angle indicator line with the slot line (Q) in the base (D). Securely tighten both
fence bolts before use. For more accurate square cuts, disconnect the power supply,
loosen the two fence bolts, push arm down until wheel extends into base. Place a square
against the wheel and adjust fence against the square. Securely tighten both fence bolts
before use. When making a miter cut, the vise (F) may not clamp securely, depending on
the thickness of the workpiece and the miter angle. Other aids (such as spring, bar or
C-clamps) will be necessary to secure the workpiece to the fence when making these cuts.
TO CHANGE SPACING BETWEEN THE FENCE AND VISE
Using the wrench provided, loosen and remove the two fence bolts (P). Adjust the fence
(E) to desired locations. Insert both fence bolts in provided locations. Securely tighten both
fence bolts before use.
REMOVAL AND INSTALLATION OF WHEELS (FIG. 7, 8)
Turn off and unplug the tool before making any adjustments or
removing or installing attachments or accessories. Be sure the trigger switch is in
the OFF position. Do not make any adjustment while the wheel is in motion.
Do not make any adjustment while chop saw is plugged into power supply.
1. Push in wheel lock lever (L) and rotate wheel (J) by hand until wheel lock lever
engages slot in inside flange (R) to lock wheel. Loosen the bolt (S) counterclockwise
in the center of the abrasive wheel with the included flat wrench. (G). Bolt has right-
hand thread.
2. Remove the bolt (S), washer (T), outside flange (U) and old wheel (J).
3. Make sure flange surfaces are clean and flat. Install the new abrasive wheel by
reversing the above steps.
4. Do not overtighten bolt.
Check the work surface that the chop saw rests on when replacing with a
new abrasive wheel. It is possible that the wheel may contact ANY ITEMS OR
STRUCTURE THAT EXTENDS ABOVE work surface (under the base) when the arm is
fully lowered.
OPERATION TIPS FOR MORE ACCURATE CUTS
•Allow the wheel to do the cutting. Excessive force will cause the wheel to glaze reducing
cutting efficiency and/or to deflect causing inaccurate cuts.
•Properly adjust fence angle.
•Make sure material is laying flat across base.
•Properly clamp material to avoid movement and vibration.
MAINTENANCE
MOTOR BRUSH INSPECTION AND REPLACEMENT (FIG. 9)
Turn off and unplug the tool. Be sure the trigger switch is in the OFF
position.
Brushes should be regularly inspected for wear. To inspect brushes, remove brush cap (W).
Brushes (V) should slide freely in brush box. If brushes are worn down to .3 inch (8mm) as
shown in Figure 9 they should be replaced. To reinstall, push new brush back into brush
box. If replacing existing brush, maintain same orientation as when removed. Replace the
brush cap (do not overtighten).
:
:
:
:
90547095 PC14CTSW 6/24/09 10:06 AM Page 9

10
CLEANING
Blowing dust and grit out of the main housing by means of an air hose is recommended
and may be done as often as dirt is seen collecting in and around the air vents. Always
wear proper eye and respiratory protection.
Troubleshooting Guide
TROUBLE! TOOL WILL NOT START
WHAT’S WRONG? WHAT TO DO…
1. Tool not plugged in. 1.Plug in saw.
2. Fuse blown or circuit breaker tripped. 2.Replace fuse or reset circuit breaker.
3. Cord damaged. 3.Have cord replaced by authorized
service center.
4. Brushes worn out. 4.Replace brushes.
TROUBLE! TOOL MAKES UNSATISFACTORY CUTS
WHAT’S WRONG? WHAT TO DO…
1. Glazed wheel. 1.Dress the wheel or replace with a
new one.
2. Workpiece incorrectly placed or clamped. 2.Firmly clamp and support workpiece.
TROUBLE! BLADE DOES NOT COME UP TO SPEED
WHAT’S WRONG? WHAT TO DO…
1. Extension cord too light or too long. 1.Replace with adequate size cord.
See chart on page 2.
2. Low voltage. 2.Contact your electric company.
3. Low generator voltage. 3.Check generator output voltage.
Reduce number of tools
powered by the generator.
TROUBLE! TOOL VIBRATES EXCESSIVELY DURING CUT
WHAT’S WRONG? WHAT TO DO…
1. Damaged wheel. 1.Replace wheel.
3. Workpiece not clamped properly. 2.Refer to Material Clamping and
Supporting page 8.
TROUBLE! DOES NOT MAKE ACCURATE CUTS
WHAT’S WRONG? WHAT TO DO…
1. Fence not adjusted correctly. 1.Check and adjust. See Fence
Operation on page 9.
2. Wheel is not square to fence. 2.Check and adjust.
3. Excessive force used to make cut. 3.Reduce cutting force, let the wheel
do the work.
4. Work piece moving. 4.Clamp workpiece securely. See
Material Clamping and
Supporting page 8. Make sure
material is laying flat against the base.
TROUBLE! CANNOT MOVE ARM
WHAT’S WRONG? WHAT TO DO…
1. Lock down pin is engaged. 1.Push down slightly on the arm, pull
down lock down pin and raise arm.
TROUBLE! MATERIAL MOVES DURING CUT
WHAT’S WRONG? WHAT TO DO…
1. Fence slipping or workpiece 1.See Material Clamping and
incorrectly placed or clamped. Supporting page 8.
2. Vise too loose 2.Tighten vise clamping.
3. Excessive cutting force. 3.Reduce cutting force.
For assistance with your product, visit our website at www.portercable.com for a list of
service centers, or call the PORTER-CABLE Customer Care Center at [phone].
90547095 PC14CTSW 6/24/09 10:06 AM Page 10

11
REPAIRS
To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment
should be performed by authorized service centers or other qualified service organizations,
always using identical replacement parts.
LUBRICATION
Closed-type, grease-sealed ball bearings are used throughout. These bearings have
sufficient lubrication packed in them at the factory to last the life of the chop saw.
REPLACEMENT PARTS
Use only identical replacement parts. For a parts list or to order parts, visit our service website at
www.portercable.com. You can also order parts from your nearest PORTER-CABLE Factory
Service Center or PORTER-CABLE Authorized Warranty Service Center. Or, you can call our
Customer Care Center at [phone].
SERVICE AND REPAIRS
All quality tools will eventually require servicing and/or replacement of parts. For information about
PORTER-CABLE, its factory service centers or authorized warranty service centers, visit our
website at www.portercable.com or call our Customer Care Center at [phone]. All repairs
made by our service centers are fully guaranteed against defective material and workmanship. We
cannot guarantee repairs made or attempted by others.
You can also write to us for information at PORTER-CABLE, 4825 Highway 45 North, Jackson,
Tennessee 38305 - Attention: Product Service. Be sure to include all of the information shown on
the nameplate of your tool (model number, type, serial number, etc.).
ACCESSORIES
Use only high-strength Type 1 organic bonded wheels rated 4100 rpm or higher.
Recommended accessories for use with your tool are available at extra cost from your local
dealer or authorized service center.
Since accessories, other than those offered by PORTER-CABLE, have
not been tested with this product, use of such accessories with this tool could be
hazardous. To reduce the risk of injury, only PORTER-CABLE recommended
accessories should be used with this product.
A complete line of accessories is available from your PORTER-CABLE Factory
Service Center or a PORTER-CABLE Authorized Warranty Service Center. Please visit
our Web Site www.portercable.com for a catalog or for the name of your nearest
supplier.
THREE YEAR LIMITED WARRANTY
PORTER-CABLE will repair, without charge, any defects due to faulty materials or
workmanship for three years from the date of purchase. This warranty does not cover
part failure due to normal wear or tool abuse. For further detail of warranty coverage
and warranty repair information, visit www.portercable.com or call [phone]. This
warranty does not apply to accessories or damage caused where repairs have been
made or attempted by others. This warranty gives you specific legal rights and you may
have other rights which vary in certain states or provinces.
In addition to the warranty, PORTER-CABLE tools are covered by our:
1 YEAR FREE SERVICE: PORTER-CABLE will maintain the tool and replace worn
parts caused by normal use, for free, any time during the first year after purchase.
90 DAY MONEY BACK GUARANTEE: If you are not completely satisfied with the
performance of your PORTER-CABLE Power Tool for any reason, you can return it
within 90 days from the date of purchase with a receipt for a full refund – no questions
asked.
LATIN AMERICA: This warranty does not apply to products sold in Latin America. For
products sold in Latin America, see country specific warranty information contained in
the packaging, call the local company or see website for warranty information.
To register your tool for warranty service visit our website at www.portercable.com.
:
90547095 PC14CTSW 6/24/09 10:06 AM Page 11

12
WARNING LABEL REPLACEMENT
If your warning labels become illegible or are missing, call [phone] for a free
replacement.
The following are PORTER-CABLE trademarks for one or more power tools and accessories: a
gray and black color scheme; a “four point star” design; and three contrasting/outlined longitudinal
stripes. The following are also trademarks for one or more PORTER-CABLE and Delta products: 2
BY 4®, 890™, Air America®, AIRBOSS™, Auto-Set®, B.O.S.S.®, Bammer®, Biesemeyer®,
Builders Saw®, Charge Air®, Charge Air Pro®, CONTRACTOR SUPERDUTY®, Contractor's
Saw®, Delta®, DELTA®, Delta Industrial®, DELTA MACHINERY & DESIGN™, Delta Shopmaster
and Design®, Delta X5®, Deltacraft®, DELTAGRAM®, Do It. Feel It.®, DUAL LASERLOC AND
DESIGN®, EASY AIR®, EASY AIR TO GO™, ENDURADIAMOND®, Ex-Cell®, Front Bevel
Lock®, Get Yours While the Sun Shines®, Grip to Fit®, GRIPVAC™, GTF®, HICKORY
WOODWORKING®, Homecraft®, HP FRAMER HIGH PRESSURE®, IMPACT SERIES™,
Innovation That Works®, Jet-Lock®, Job Boss®, Kickstand®, LASERLOC®, LONG-LASTING
WORK LIFE®, MAX FORCE™, MAX LIFE®, Micro-Set®, Midi-Lathe®, Monsoon®, MONSTER-
CARBIDE™, Network®, OLDHAM®, Omnijig®, PC EDGE®, Performance Crew™, Performance
Gear®, Pocket Cutter®, Porta-Band®, Porta-Plane®, Porter Cable®, PORTER-CABLE
Professional Power Tools®, Powerback®, POZI-STOP™, Pressure Wave®, PRO 4000®, Proair®,
Quicksand and Design®, Quickset II®, QUIET DRIVE TECHNOLOGY™, QUIET DRIVE
TECHNOLOGY AND DESIGN™, Quik-Change®, QUIK-TILT®, RAPID-RELEASE™, RAZOR®,
Redefining Performance®, Riptide®, Safe Guard II®, Sand Trap and Design®, Sanding Center®,
Saw Boss®, Shop Boss®, Sidekick®, Site Boss®, Speed-Bloc®, Speedmatic®, Stair Ease®,
Steel Driver Series®, SUPERDUTY®, T4 & DESIGN®, THE AMERICAN WOODSHOP®, THE
PROFESSIONAL EDGE®, Thin-Line®, Tiger Saw®, TIGERCLAW®, TIGERCLAW AND
DESIGN®, Torq-Buster®, TRU-MATCH®, T-Square®, Twinlaser®, Unifence®, Uniguard®,
UNIRIP®, UNISAW®, UNITED STATES SAW®, Veri-Set®, Versa-Feeder®, VIPER®, VT™, VT
RAZOR™, Water Driver®, WATER VROOM®, Waveform®, Whisper Series®, X5®, YOUR
ACHIEVEMENT. OUR TOOLS.® Trademarks noted with ® are registered in the United States
Patent and Trademark Office and may also be registered in other countries. Other trademarks may
apply.
4825 Highway 45 North, Jackson, Tennessee 38305 [phone]
www.portercable.com
90547095 PC14CTSW 6/24/09 10:06 AM Page 12

13
Scie fendeuse de 355 mm (14 po)
www.portercable.com
N° DE CATALOGUE
PC14CTSW
Manuel d'instructions
Blocs-piles et chargeurs vendus séparément.
90547095 PC14CTSW 6/24/09 10:06 AM Page 13

14
Consignes de sécurité importantes
Lire, comprendre et suivre toutes les directives
précisées ci-dessous afin d’éviter les risques de choc électrique, d’incendie ou
de blessure grave.
CONSERVER CES DIRECTIVES
•GARDER LES DISPOSITIFS DE PROTECTION EN PLACE et en bon état de
fonctionnement.
•RETIRER LES CLÉS DE RÉGLAGE; prendre l’habitude de s’assurer que les clés de
réglage sont retirées de l’outil avant de le démarrer.
•GARDER L’AIRE DE TRAVAIL PROPRE; les espaces de travail et les établis
encombrés sont propices aux blessures.
•NE PAS UTILISER L’OUTIL DANS UN ENVIRONNEMENT DANGEREUX; ne pas
exposer l’outil à la pluie, ni l’utiliser dans des endroits humides ou détrempés.
Garder l’aire de travail bien éclairée.
•TENIR LES ENFANTS À L’ÉCART; s’assurer que personne ne s’approche de l’aire
de travail.
•S’ASSURER QUE L’ATELIER EST SÛR POUR LES ENFANTS; utiliser des cadenas,
des interrupteurs centraux ou enlever les commandes de démarrage.
•NE PAS FORCER L’OUTIL; pour obtenir de meilleurs résultats et prévenir les risques
de blessure, laisser l’outil couper à la vitesse pour laquelle il a été conçu.
•UTILISER L’OUTIL APPROPRIÉ; ne pas forcer l’outil ou l’accessoire, ni l’utiliser pour
des travaux autres que ceux pour lesquels il a été conçu.
•UTILISER LES RALLONGES APPROPRIÉES; s’assurer que la rallonge électrique est
en bon état et qu’elle est en mesure de supporter le courant nécessaire à l’outil. Une
rallonge de calibre inférieur entraînera une chute de tension se traduisant par une perte
de puissance et une surchauffe. Le tableau ci-dessous illustre les calibres que l’on doit
utiliser selon la longueur de la rallonge et l’intensité nominale indiquée sur la plaque
signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la
rallonge peut porter de courant.
•PORTER DES VÊTEMENTS APPROPRIÉS; ne pas porter de vêtements amples ni de
gants, de cravate, de bague, de bracelet ou d’autres bijoux, car ceux-ci peuvent rester
coincés dans les pièces mobiles. Le port de chaussures antidérapantes est
recommandé. Couvrir ou attacher les cheveux longs. Se tenir éloigné des évents
puisque ces derniers pourraient cacher des pièces mobiles.
•TOUJOURS UTILISER DES LUNETTES DE PROTECTION conformes aux normes
ANSI Z87.1. Utiliser aussi un masque antipoussières si la découpe doit en produire
beaucoup. Les lunettes ordinaires ne peuvent que protéger contre les impacts, ce ne
sont pas des lunettes de protection.
•ARRIMER LA PIÈCE À TRAVAILLER. Pour ce, utiliser un serre-joint ou un étau. C’est
plus sûr que de le faire manuellement et cela laisse les mains libres pour utiliser l’outil.
•NE PAS EFFECTUER DE TRAVAUX HORS DE PORTÉE. Les pieds doivent rester
bien ancrés au sol afin de maintenir son équilibre en tout temps.
Calibre minimal des cordons de rallonge
Tension Longueur totale du cordon en pieds
120V 0-25 26-50 51-100 101-150
(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)
240V 0-50 51-100 101-200 201-300
(0-15,2m) (15,2-30,4m) (30,4-60,9m) (60,9-91,4m)
Intensité (A)
Au Au Calibre moyen des fils (AWG)
moins plus
0-6 18 16 16 14
6 - 10 18 16 14 12
10 - 12 16 16 14 12
12 - 16 14 12 Non recommandé
90547095 PC14CTSW 6/24/09 10:06 AM Page 14

15
•BIEN ENTRETENIR L’OUTIL; afin d’obtenir de meilleurs résultats et faire preuve de
prudence, garder l’outil propre et bien aiguisé. Suivre les consignes lorsqu’on lubrifie
ou qu’on remplace les accessoires.
•DÉBRANCHER LES OUTILS avant tout entretien ou changement d’accessoires, tels
lames, mèches, embouts, organes de coupe ou tout autre accessoire similaire.
•RÉDUIRE LES RISQUES DE DÉMARRAGE ACCIDENTEL; s’assurer que
l’interrupteur est en position d’arrêt avant de brancher l’outil.
•UTILISER LES ACCESSOIRES RECOMMANDÉS; consulter le manuel d’utilisation
pour savoir quels accessoires sont appropriés. L’utilisation d’accessoires autres que
ceux recommandés pourrait entraîner des blessures.
•NE JAMAIS MONTER SUR UN OUTIL; si l’outil se renverse ou si l’organe de coupe
est touché accidentellement, cela pourrait entraîner des blessures graves.
•VÉRIFIER LES PIÈCES ENDOMMAGÉES; avant de poursuivre les travaux, examiner
attentivement les dispositifs de protection, ou toute autre pièce endommagée, afin de
s’assurer qu’ils fonctionnent toujours adéquatement et qu’ils sont en mesure d’effectuer
les travaux pour lesquels ils ont été conçus. Vérifier les pièces mobiles afin de
s’assurer qu’elles sont bien alignées et qu’elles ne restent pas coincées; vérifier
également les pièces et les assemblages afin de s’assurer qu’il n’y a aucun bris ni
aucune autre condition susceptible de nuire au bon fonctionnement de l’outil. Faire
réparer ou remplacer toute pièce endommagée, y compris les dispositifs de protection.
•NE JAMAIS LAISSER L’OUTIL FONCTIONNER SANS SURVEILLANCE; COUPER
L’ALIMENTATION et attendre que l’outil s’arrête complètement avant de quitter les lieux.
•PIÈCES DE RECHANGE. Lors de l’entretien, n’utiliser que des pièces de rechange
identiques.
•POUR RÉDUIRE TOUT RISQUE DE CHOC ÉLECTRIQUE :
a. Cet outil peut être muni d’une fiche polarisée (l’une des lames est plus large
que l’autre), laquelle ne peut être raccordée qu’à une prise polarisée et ce,
dans un seul sens. Si la fiche ne rentre pas dans la prise, contacter un
électricien qualifié pour faire installer la prise appropriée.
b. Cet outil peut être équipé d’un type de fiche à trois lames mis à la terre, qui ne
peut être raccordée qu’à une prise elle-même mise à la terre. Si la fiche ne
rentre pas dans la prise, contacter un électricien qualifié pour faire installer la
prise appropriée.
c. Ne modifier la fiche en aucune façon.
Règles de sécurité additionnelles relatives aux scies
fendeuses
• Toujours porter des lunettes de protection et un appareil respiratoire
antipoussières adéquats.
•Avant toute utilisation, vérifier que le disque de tronçonnage ne comporte ni
fissures ni défauts. Dans l’affirmative, mettre le disque au rebut. Inspecter aussi
le disque chaque fois que l’on suspecte que l’outil a fait une chute. Tout défaut
pourrait provoquer la casse du disque.
• Avant de redémarrer l’outil équipé d’un disque neuf ou de rechange ou si l’on
n’est pas sûr de la condition du disque, faire fonctionner l’outil pendant une
minute en s’assurant d’en être bien protégé. Si le disque est affecté d’une fêlure ou
d’un défaut caché, il devrait éclater en moins d’une minute. Ne jamais démarrer l’outil
lorsque quelqu’un se tient directement devant le disque. y compris l’utilisateur,
• Pendant le fonctionnement, protéger le disque contre tout choc ou traitement
brutal. Dans cette éventualité, arrêter l’outil et vérifier que le disque de tronçonnage ne
comporte ni fissures ni défauts.
• Nettoyer la scie fendeuse régulièrement en suivant la procédure inclue dans ce manuel.
• Ne jamais retirer les protèges disque ou la base.
•TOUJOURS UTILISER UN ÉTAU OU TOUT AUTRE DISPOSITIF DE FIXATION
POUR ARRIMER SOLIDEMENT LA PIÈCE À DÉCOUPER. Tout autre dispositif, tels
pinces à ressort, serre-joints à coulisse ou étaux en C, peut être approprié selon la
taille ou la forme de la pièce à travailler. Choisir et installer soigneusement ces
90547095 PC14CTSW 6/24/09 10:06 AM Page 15

16
dispositifs de fixation puis faire fonctionner l’outil à vide avant de commencer à découper.
• N’utiliser que des disques de type 1 de 355 mm (14 po) conçus pour un régime
minimal de 4100 r/min.
• Laisser toute pièce découpée refroidir avant toute manipulation.
• Ne pas tenter de découper bois ou plastique avec cet outil.
•NE JAMAIS DÉCOUPER DE MAGNÉSIUM AVEC CET OUTIL.
• Utiliser la scie fendeuse dans un endroit bien ventilé.
• Arrêter la scie fendeuse avant de retirer aucune pièce de sa base.
•NE DÉCOUPER AUCUN MATÉRIAU SOUS TENSION.
•Ne jamais utiliser de lames pour scie circulaire avec cet outil, ni de lames
dentées, afin d’éviter les risques de blessure grave.
•NE PAS UTILISER CET OUTIL PRÈS DE LIQUIDES, DE GAZ OU DE POUSSIÈRES
INFLAMMABLES. Des étincelles ou copeaux brûlants, ou les balais incandescents du
moteur pourraient enflammer des matériaux combustibles.
• Ne pas utiliser le côté du disque abrasif comme une meule à ébarboir. Cela affaiblirait
considérablement le disque posant ainsi des risques à l’utilisateur. Le disque pourrait se
casser.
Porter un dispositif de protection personnel anti-bruit
approprié durant l’utilisation. Sous certaines conditions et selon la durée d’utilisation, le
bruit émanant de ce produit pourrait contribuer à la perte d’audition.
Le pare-étincelles deviendra chaud. Éviter de toucher ou de régler
l'outil lorsqu'il est chaud. Tenez le cordon amovible et le matériel loin du pare-étincelles.
Certains outils électriques, tels que les sableuses, les scies, les
meules, les perceuses ou autres outils de construction peuvent produire des poussières
contenant des produits chimiques reconnus par l’état californien pour causer cancers,
malformations congénitales ou être nocifs au système reproductif. Parmi ces produits
chimiques, on retrouve :
• le plomb dans les peintures à base de plomb,
• la silice cristallisée dans les briques et le ciment ou autres articles de maçonnerie,
et
• l’arsenic et le chrome dans le bois ayant subi un traitement chimique (ACC).
Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue
ces travaux. Pour réduire toute exposition à ces produits : travailler dans un endroit bien
aéré, en utilisant le matériel de sécurité approprié tel un masque antipoussières
spécialement conçu pour filtrer les particules microscopiques.
•Éviter tout contact prolongé avec la poussière soulevée par cet outil ou autres
outils électriques. Porter des vêtements de protection et nettoyer les parties
exposées du corps à l’eau savonneuse. S’assurer de bien se protéger afin d’éviter
d’absorber par la bouche, les yeux ou la peau des produits chimiques nocifs.
Toujours utiliser un appareil respiratoire antipoussières approprié
approuvé par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé du
visage et du corps.
Pour des raisons de commodités et de sécurité, les étiquettes suivantes sont apposées
sur votre scie fendeuse à service intensif de 355mm (14 po.)
POUR VOTRE SÉCURITÉ, LIRE LE MANUEL DE L’UTILISATEUR.
•NE PAS UTILISER DE LAMES DENTÉES.
•N’UTILISER QUE DES DISQUES RENFORCÉS CONÇUS POUR UN RÉGIME
MINIMAL DE 4100 R/MIN.
•LORS DE L’ENTRETIEN, N’UTILISER QUE DES PIÈCES DE RECHANGE IDENTIQUES.
•TOUJOURS : PORTER DES LUNETTES DE PROTECTION, UTILISER UN
DISPOSITIF DE PROTECTION, MAINTENIR LA PIÈCE À TRAVAILLER DANS UN
ÉTAU, UTILISER UN APPAREIL RESPIRATOIRE ANTIPOUSSIÈRES ADÉQUAT.
•NE PAS EXPOSER L’OUTIL À LA PLUIE NI L’UTILISER DANS DES ENDROITS
HUMIDES.
90547095 PC14CTSW 6/24/09 10:06 AM Page 16

L’étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les
symboles et leurs définitions sont indiqués ci-après :
V ....................................volts A..........................ampères
Hz ..................................hertz W ........................watts
min..................................minutes ......................courant
alternatif
..............................courant continu no ........................sous vide
....................................construction de classe II ........................borne de terre
..................................symbole d´avertissement .../minorrpm..........tours ou
courses à la minute
LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS
Il est important que vous lisiez et compreniez ce mode d’emploi. Les informations qu’il
contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les
symboles ci-dessous servent à vous aider à reconnaître cette information.
Indique une situation dangereuse imminente qui, si elle n’est pas
évitée, causera la mort ou des graves blessures.
Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, pourrait causer la mort ou de graves blessures.
Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, pourrait causer des blessures mineures ou modérées.
Utilisé sans le symbole d’alerte à la sécurité, indique une situation
potentiellement dangereuse qui, si elle n’est pas évitée, peut résulter en des dommages
à la propriété.)
CARACTÉRISTIQUES (FIG. 1, 4)
A. Chaîne de retenue
B. Vis de pare-étincelles
C. Pare-étincelles
D. Base
E. Guide
F. Étau
G. Clé plate
H. Manivelle
I. Levier d’étau
J. Meule
K. Garde protecteur
L. Dispositif de verrouillage de la broche
M. Boulon et écrou de blocage de la profondeur
N. Détente
O. Orifice pour cadenas
P. Boulons du guide
17
•UTILISER UNIQUEMENT UNE MEULE DE SCIE FENDEUSE D’UNE ÉPAISSEUR
MAX. DE 2,8 MM ET D’UN DIAMÈTRE MAX. DE 355 mm (14 PO.).
2.8
355
MAX. mm
90547095 PC14CTSW 6/24/09 10:06 AM Page 17

18
SANS FIL
S’assurer que le bloc d’alimentation est compatible avec l’inscription de la plaque
signalétique. Une diminution de tension de plus de 10 % provoquera une perte de
puissance et une surchauffe.
CAPACITÉ DE COUPE
La grande ouverture de l’étau et le point de pivotement élevé permettent de couper
beaucoup de grosses pièces. Consulter le tableau sur la capacité de coupe pour déterminer
la dimension maximale totale des coupes pouvant être réalisées à l’aide d’une meule neuve.
CERTAINS OBJETS QUI SONT GROS, CIRCULAIRES OU DE
FORME IRRÉGULIÈRE, PEUVENT NÉCESSITER DES DISPOSITIFS DE RETENUE
SUPPLÉMENTAIRES S’ILS NE PEUVENT ÊTRE BIEN RETENUS DANS UN ÉTAU.
NE PAS COUPER DU MAGNÉSIUM AVEC CET OUTIL.

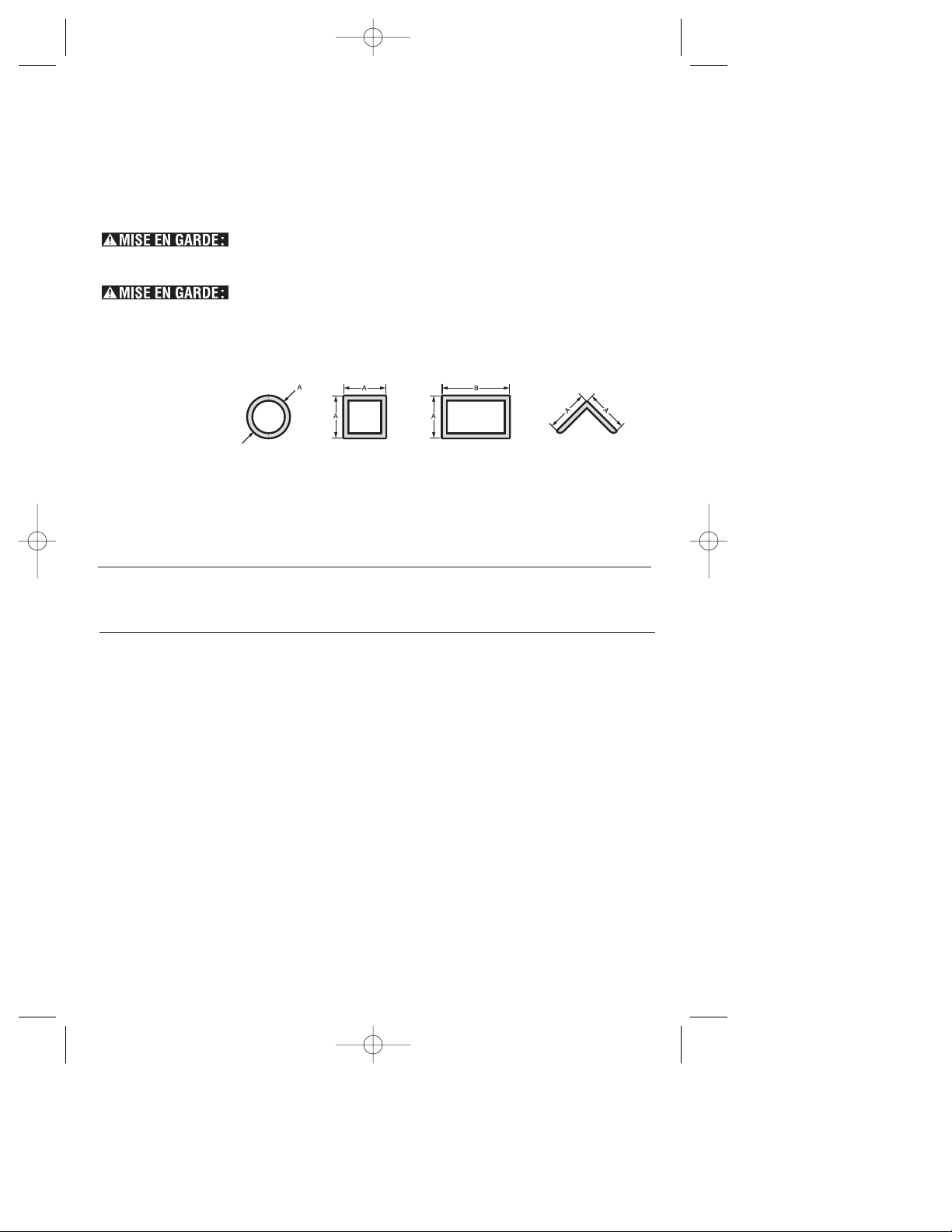

CAPACITÉ DE COUPE MAXIMALE
REMARQUE : la capacité indiquée dans le tableau ne tient pas compte de l’usure de la
meule ni de la position optimale du guide.
Forme de la pièce :
AXB
Angle de coupe de 90° A= 125 mm A = 115 mm 115 mm x 130 mm A= 115 mm x 137 mm
(4 7/8 po) (4 1/2 po) (4 1/2 po x 5 1/8 po) (4 1/2 po x 5 3/8 po)
102 mm x 188 mm
(4 po x 7 5/8 po)
76 mm x 229 mm
(3 po x 7 3/8 po)
Angle de coupe de 45° A= 115 mm A = 98 mm 105 mm x 95 mm A =95 mm
(4 1/2 po) (3 13/16 po) (4 1/2 po x 3 13/16) (3 3/4 po)
(4 1/8 po x 3 3/4 po) (3-13/16 po)
ÉQUIPEMENT STANDARD
1 meule de tronçonnage des métaux de 355 mm (14 po)
1 clé pour meule
1 mode d’emploi
TRANSPORT (FIG. 1)
Replier en deux l’appareil à la position vous permettant de transporter la scie. Accrocher la
chaîne de retenue (A) pour verrouiller le bras en position basse.
DÉVERROUILLAGE (FIG. 1)
Pour déverrouiller l’outil et monter la tête, abaisser légèrement le bras du moteur, puis
décrocher la chaîne de retenue (A). Le bras du moteur pivotera ensuite vers le haut.
RÉGLAGE DU PARE-ÉTINCELLES (FIG. 1)
Pour protéger toute personne ou matériel près des étincelles, dévisser la vis (B), régler le
déflecteur d’étincelles (C) puis resserrer la vis. Ne pas laisser le cordon amovible entrer en
contact avec le pare-étincelles ou les étincelles, car le cordon amovible risque d’être endommagé.
90547095 PC14CTSW 6/24/09 10:06 AM Page 18

19
BLOCAGE DE LA PROFONDEUR (FIG. 1)
Le blocage de la profondeur est réglé à l’usine à l’intention d’une meule neuve de 355 mm
(14 po) pour éviter que la meule ne coupe la surface portante. Pour augmenter la
profondeur de coupe autorisée, utiliser la clé plate fournie (G) pour desserrer le boulon de
blocage de la profondeur (M) et l’élever à la hauteur désirée, puis tourner l’écrou de
blocage (M) dans le sens horaire jusqu’à ce qu’il soit bien serré contre le moulage. Bien
serrer le boulon de blocage de la profondeur avant usage.
Au montage d’une meule neuve, remettre le blocage de la
profondeur à la position originale pour éviter de couper la surface portante.
DÉTENTE (FIG. 1)
Pour démarrer l’outil, presser la détente (N). Pour l’éteindre, simplement la relâcher. Tenir
les mains et les matériaux éloignés de la meule jusqu’à ce que cette dernière se soit
arrêtée complètement. Pour éviter toute utilisation non permise de l’outil, poser un
cadenas standard (non inclus) dans l’orifice pour cadenas (O) situé dans la détente.
SERRAGE ET SOUTIEN DU MATÉRIAU (FIG. 2, 3)
•Il est plus facile de serrer et de couper les pièces angulaires si les deux montants
reposent contre la base.
•On peut utiliser une cale d’écartement légèrement plus étroite que la pièce pour pouvoir
utiliser davantage la meule (fig. 2).
•Les pièces longues doivent être soutenues par une cale de manière à être alignées avec
le dessus de la base (fig. 3). L’extrémité coupée doit être libre de pouvoir tomber afin
d’éviter tout grippage de la meule.
UTILISATION DE L’ÉTAU (FIG. 4)
L’étau (F) comprend une fonction de marche rapide. Pour dégager l’étau lorsqu’il est
fortement serré, tourner la manivelle (H) une ou deux fois, dans le sens antihoraire, pour
libérer la pression de serrage. Soulever le levier de l’étau (I). Tirer la manivelle aussi loin
que possible. L’étau peut être poussé vers l’avant contre la pièce sans utiliser la manivelle.
Baisser le levier de l’étau (I), puis serrer l’étau (F) sur la pièce à l’aide de la manivelle (H).
UTILISATION DU GUIDE (FIG. 5, 6)
Éteindre et débrancher l’outil avant d’effectuer tout réglage ou
d’enlever ou installer tout accessoire. S’assurer que l’interrupteur est en position
d’arrêt. Il est possible d’ajuster le guide (E) de deux façons : pour le mettre à l’angle de
coupe désiré et pour régler l’espacement entre le guide et l’étau.
RÉGLAGE À L’ANGLE DE COUPE DÉSIRÉ
Utiliser la clé fournie pour desserrer les deux boulons du guide (P) (sans les enlever).
Aligner le trait désiré de l’indicateur d’angle avec la fente (Q) dans la base (D). Bien serrer
les deux boulons du guide avant usage. Pour accroître la précision des coupes carrées,
couper l’alimentation, desserrer les deux boulons du guide et abaisser le bras jusqu’à ce
que la meule passe la base. Placer une équerre contre la meule et régler le guide de manière à
être contre l’équerre. Bien serrer les deux boulons du guide avant usage. Lors d’une coupe
à onglet, il se peut que l’étau (F) serre mal selon l’épaisseur de la pièce et l’angle d’onglet.
D’autres accessoires (comme des pinces à ressort, des serres à barre ou des serre-joints
en C) sont nécessaires pour immobiliser la pièce sur le guide lors de telles coupes.
RÉGLAGE DE L’ESPACEMENT ENTRE LE GUIDE ET L’ÉTAU
À l’aide de la clé fournie, desserrer et retirer les deux boulons du guide (P). Régler le guide
(E) aux emplacements désirés. Insérer les deux boulons du guide aux emplacements
prévus. Bien serrer les deux boulons du guide avant usage.
DÉPOSE ET INSTALLATION DES MEULES (FIG. 7, 8)
Éteindre et débrancher l’outil avant d’effectuer tout réglage ou
d’enlever ou installer tout accessoire. S’assurer que l’interrupteur est en position
d’arrêt. Ne pas effectuer de réglage tandis que la meule tourne.
Ne pas effectuer de réglage tandis que la scie fendeuse est branchée à la source d’alimentation.
1. Enfoncer le levier de verrouillage de la meule (L), puis tourner la meule (J)
manuellement de manière à ce que le levier engage la fente, logée dans la bride
intérieure (R), pour verrouiller la meule. Desserrer le boulon (S) dans le sens
antihoraire au centre de la meule abrasive avec la clé plate comprise (G). Le boulon
est pourvu d’un filetage à droite.
2. Retirer le boulon (S), la rondelle (T), la bride externe (U) et la vieille meule (J).
90547095 PC14CTSW 6/24/09 10:06 AM Page 19

20
3. S’assurer que la surface de la bride est propre et plate. Installer la nouvelle meule
abrasive en inversant les étapes précédentes.
4. Ne pas serrer le boulon de manière excessive.
Vérifier la surface de travail sur laquelle repose la scie fendeuse
au moment de remplacer la meule abrasive par une neuve. Il est possible que la
meule entre en contact avec TOUT OBJET OU STRUCTURE (se trouvant sous la
base) QUI DÉPASSE la surface de travail lorsque le bras est complètement descendu.
CONSEILS D’UTILISATION POUR DES COUPES PLUS PRÉCISES.
•Laisser la meule réaliser la coupe. Toute force excessive exercée sur la meule la rendra
glacée réduisant ainsi le rendement de coupe et/ou la fera dévier, ce qui entraînera des
coupes imprécises.
•Bien régler l’angle du guide.
•S’assurer que le matériau repose à plat sur la base.
•Bien serrer le matériau pour éviter qu’il ne se déplace ou ne vibre.
ENTRETIEN
INSPECTION ET REMPLACEMENT DES BALAIS DU MOTEUR (FIG. 9)
Mettre l’outil hors tension et le débrancher. S’assurer que
l’interrupteur est en position d’arrêt.
Il importe d’inspecter régulièrement les balais pour en vérifier l’usure. Pour inspecter les
balais, retirer le capuchon du balai (W). Les balais (V) doivent pouvoir glisser librement
dans la cage à balais. Si les balais sont réduits par l’usure à 8 mm (0,3 po) comme sur la
figure 9, il faut les remplacer. Pour une réinstallation, remettre les balais neufs dans la cage
à balais. Pour remettre en place le même balai, conserver la même orientation qu’au
moment de l’enlever. Remettre le capuchon du balai (ne pas trop serrer).
NETTOYAGE
Il est conseillé d’utiliser un tuyau d’air comprimé afin de chasser la poussière et les saletés
du corps de l’outil. Effectuer cette tâche dès l’apparition de saleté dans les évents et autour
de ceux-ci. Toujours porter une protection oculaire et respiratoire adéquate.
RÉPARATIONS
Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et le
réglage doivent être réalisés par un centre de réparation autorisé ou tout autre centre de
réparation professionnel, et des pièces de rechange identiques doivent toujours être utilisées.
LUBRIFICATION
Les roulements à billes fermés retenus de graisse sont utilisés d’un bout à l’autre de l’outil.
Ces roulements ont reçu suffisamment de lubrifiant en usine pour durer toute la vie utile de
la scie fendeuse.
PIÈCES DE RECHANGE
Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces de
rechange ou pour en commander, consulter notre site Web de réparation www.portercable.com. Il
est également possible de commander des pièces auprès du centre de réparation de l’usine
PORTER-CABLE ou du centre de réparation sous garantie autorisé PORTER-CABLE le plus
proche. Sinon, appeler le service à la clientèle au [phone].
ENTRETIEN ET RÉPARATION
Ce produit n’est pas réparable par l’utilisateur. Aucune pièce à l’intérieur du chargeur ne
peut être réparée par l’utilisateur. Pour éviter tout dommage aux composants internes
sensibles à l’électricité statique, faire effectuer toute réparation par un centre de
réparation autorisé. Pour de plus amples renseignements à propos de PORTER-CABLE,
ses centres de réparation en usine ou ses centres de réparation sous garantie autorisés,
visiter notre site Web au www.portercable.com ou communiquer avec notre centre de
service à la clientèle en composant le 888-848-5175. Toutes les réparations effectuées
dans nos centres de réparation sont entièrement garanties contre les défauts de
matériaux et de main-d’oeuvre. Nous ne pouvons pas garantir les réparations effectuées
en partie ou totalement par d’autres.
Pour de plus amples renseignements par courrier, écrire à PORTER-CABLE, 4825
Highway 45 North, Jackson, Tennessee 38305, É.-U. - à l’attention de : Product Service.
S’assurer d’indiquer toutes les informations figurant sur la plaque signalétique de l’outil
(numéro du modèle, type, numéro de série, etc.).
90547095 PC14CTSW 6/24/09 10:06 AM Page 20
