Pottker 82090301 User manual

Art. Nr. 82090301
Art. Nr. 82090302
Montageanleitung / Assembling instruction / notice de montage
Seite 1 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine

Montageanleitung / Assembling instruction / notice de montage
Seite 2 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Bild / pictures / image Bezeichnung / description / désignation Menge / quantity /
quantité
Auszug / slide / coulisses 1
Quertraverse / traverse / Traverserse
16+19 mm Korpusseite
16+19 mm width of the sideof the corpus
16+19 mm Côté caisson de
1
Schloss- Schublade / looking system /
Barre de blocage arrière 1
Frontend / frontend /Piétement aluminium 1
Scheibe / spacer disk /
Rondelle de distance 4
Tischdübel / dowel / Tourillon 2
180° Scharnier für Plattenstärke 22 - 30 mm
/ hing / charnière
600mm = 4
900mm = 6
180° Scharnier für Frontend
180 hing frontend
180° charnière Piétement aluminium
2
Z-Hülse / hull / insert 4
Stollenrolle weich / roll soft / rouler douce 2
Achse / shaft / axe 2
Schraube / srew / Vis M5*10 4
Schraube / screw / Vis M8*30 4
Lieferumfang / delivery / livraison

0
28 92
252 412 444
Montageanleitung / Assembling instruction / notice de montage
Seite 3 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Führungsbolzen / guide bolts / boulons de guidage
Bohrung für Führungsbolzen
Hole for Bolt
percages pour boulons
45,7
28,3
28
5 x 5 14
16 12
22 2
73
32
Bohrung für Euroschrauben / hole for euro screw / percages vis euro
Montage Schiene
Die Auszugschienen mit Hilfe der Führungsbolzen auf Korpusseite aufstecken und mit Euroschrauben befestigen
assembly move out
The pull-out rails by means of guide pins on Attach cabinet side and fasten with Euro screws
montage coulisses
avec de l`aide des boulons de guidage enfiler les coulisses sur dans le caisson du meuble et les fixez avec des vis euro DIN
224
16
32
73
0
28 92
252 412 444

Montageanleitung / Assembling instruction / notice de montage
Seite 4 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Bild / image / image Menge / quantity /
quantité
2
Z-Hülse rechts und links
einpressen und verkleben
including hull and gluing
presser les inserts à droite
et à gauche dans le caisson
73
32
16
G

Bild / image / image Menge / quantity / quantité
1 Satz
Montageanleitung / Assembling instruction / notice de montage
Seite 5 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Mit 3 Euroschrauben befestigen
mount with 3 euro screws
fixer avec trois vis euro

Montageanleitung / Assembling instruction / notice de montage
Seite 6 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Montage Quertraverse / assembly traverse / montage de la traverse
Bezeichnung
description
désignation
Menge
quantity
quantité
Quertraverse
traverse
traverse
1
U
ALU Traverse am Auszug aufschrauben
Screw ALU Traverse the extract
Vis ALU Traverse l'extrait
U

Bezeichnung
description
désignation
Menge
quantity
quantité
Frontend
frontend
Piétement frontal 1
Scharnier 180°
hinge 180°
charnière 180°
1
Vormontage ALU Bock / assembly frontend / prémontage du piétement frontal
Montageanleitung / Assembling instruction / notice de montage
Seite 7 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
zur Höhenkürzung Stopfen entfernen
Remove plug to adjust the height to cut
Retirer l'embout afin de pouvoir ajuster la hauteur
1000

Montageanleitung / Assembling instruction / notice de montage
Seite 8 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Bezeichnung
description
désignation
Menge
quantity
quantité
Schraube / srew / Vis
M8*30 4
Montage ALU Bock /assembly frontend completely / montage Frontend
Frontend mit Auszug verschrauben
frontend on the Attach profiles and screw
Fixer le piétement en aluminium sur la coulisse et visser

Baugruppe Ablage /assembly shelf / module construction table
POS-NR.
Bezeichnung
description
désignation
MENGE
quantity
quantite
1Platte / shelf / Plateau 896x465x19 1
2180° Schanier / hings / Charnière 6
3Platte / shelf / Plateau 896x420x19 1
4Platte / shelf / Plateau 896x420x19 1
5Blende / cover / bandeau 896x66x19 1
6Scheibe / spacer disk / Rondelles Ø21xØ15x3 4
7Tischdübel Stahl / Dowel / Tourillons 2
8Z-Huelse / hull / insert 2
Montageanleitung / Assembling instruction / notice de montage
Seite 9 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
4
1
2
3
1
3
4
5

0
0
31 49 368 528 847 865 896
24
39
66
Montageanleitung / Assembling instruction / notice de montage
Seite 10 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Blende / cover / ouverture Pos. 5
Korpusbreite
width of the corpus
largeur caisson
16+19 mm Korpusseite
16+19 mm width of the sideof the corpus
16+19 mm Côté caisson de
600 mm (A) 596
900 mm (A) 896
Verschraubung mit Pos 1 erfolgt Kundenseitig
Screw connection with item 1 carried by customer
Raccordement vissé avec le point 1 porté par le client
6 x 5 13
19

70
0
0
448
66
0
0 0
76,5
437,3 458,8 819,5
896
14
149
284
419
465
11
26
66
44,5
Korpusbreite
width of the corpus
largeur caisson
16+19 mm Korpusseite
16+19 mm width of the sideof the corpus
16+19 mm Côté caisson de
600 mm (A) 596
900 mm (A) 896
Ablage / shelf / dépôt Pos.1
Montageanleitung / Assembling instruction / notice de montage
Seite 11 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
19
896 (A)
465
16 DURCH ALLES
10 x 3 5
5
20 15
R6,8
13,50
2,7
R6,8
31
5,3
2 x 3 10

0
00
0
150 746 896
100,8
370
420
127 769 896
Montageanleitung / Assembling instruction / notice de montage
Seite 12 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Korpusbreite width
of the corpus largeur
caisson
16+19 mm Korpusseite
16+19 mm width of the sideof the corpus
16+19 mm Côté caisson de
600 mm (A) 596
900 mm (A) 896
Ablage / shelf / dépôt Pos.3
Fräsung wie Ablage_1
milling as shelf_1
Entaille comme plateau_1
420
896 (A)
2 x 25 5
2 x 10 10
2 x 3 5

0
0 0
0
127 769 896
50
420
319,2
150 746 896
Korpusbreite
width of the corpus
largeur caisson
16+19 mm Korpusseite
16+19 mm width of the sideof the corpus
16+19 mm Côté caisson de
600 mm (A) 596
900 mm (A) 896
Ablage / shelf / dépôt Pos.4
Montageanleitung / Assembling instruction / notice de montage
Seite 13 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Griffmulde
Handle
Entaille pour la poignée
19
896 (A)
420
Fräsung wie Ablage_1
milling as shelf_1
Entaille comme plateau_1
2 x 8 12
2 x 25 5

Montageanleitung / Assembling instruction / notice de montage
Seite 14 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine

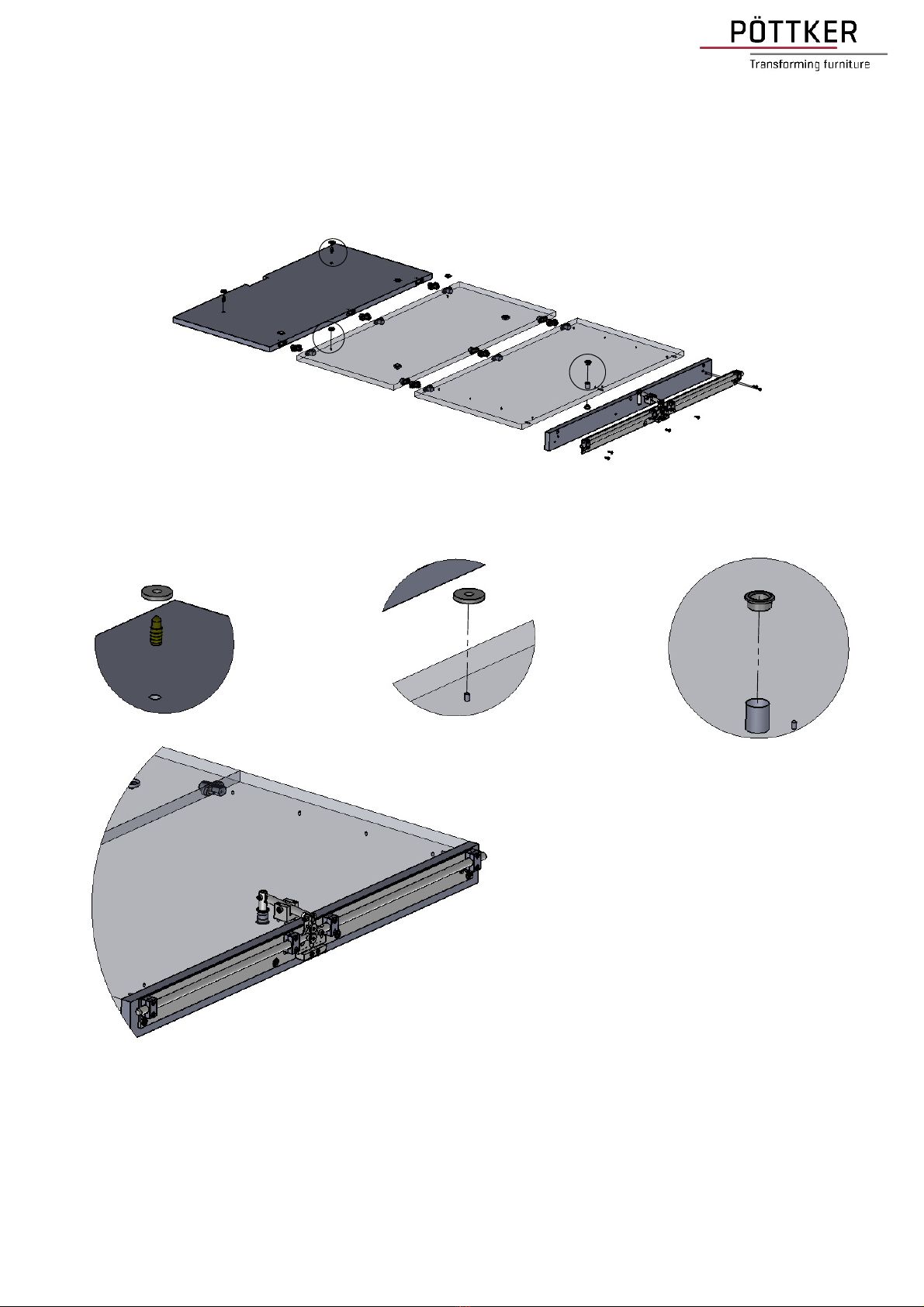

Vormontage Ablage / assembly shelf / Montage des plateaux
B
H
B
H

Montage Schritte
Erst die beiden Tischdübel - danch die beiden Scheiben auf den Tischdübel stecken und verkleben
Die beiden Scheiben auf der mittleren Ablage im Zentrum der Bohrung kleben
Die Z-Hülse von unten in die Bohrung pressen und verkleben. Danach das Schloss so positioniern das
es leich gängig ist und an der hinteren Blende verschrauben
mounting steps
Only the two bolts - after the two discs stuck on the bolts and glue.
The two disks on the middle rack in the center Glue the hole Squeeze the tube from below into the bore
Thereafter, the lock so that it is facilitated consistently positioniern and screw on the rear panel
montage barre de blocage arrière:
Monter la barre de blocage arrière en enfilant le goujon dans l'insert central.
Presser et positionner la barre de blocage arrière en prenant garde que le "déclencheur" soit libre.
Ensuite, visser la barre.
Montageanleitung / Assembling instruction / notice de montage
Seite 15 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine
Tischdübel / dowel / goujons
Scheibe / spacer / rondelles de distance
Z-Hülse / hull / insert
Schloss / lock / Gâche de blocage
Z-Hülse / hull / insert
Scheibe / spacer / rondelles de distance
Tischdübel / dowel / goujons

Montageanleitung / Assembling instruction / notice de montage
Seite 16 VON 16www.poettker.com / [e-mail]1.8
Essplatz Küche / dining place kitchen / grand table de cuisine

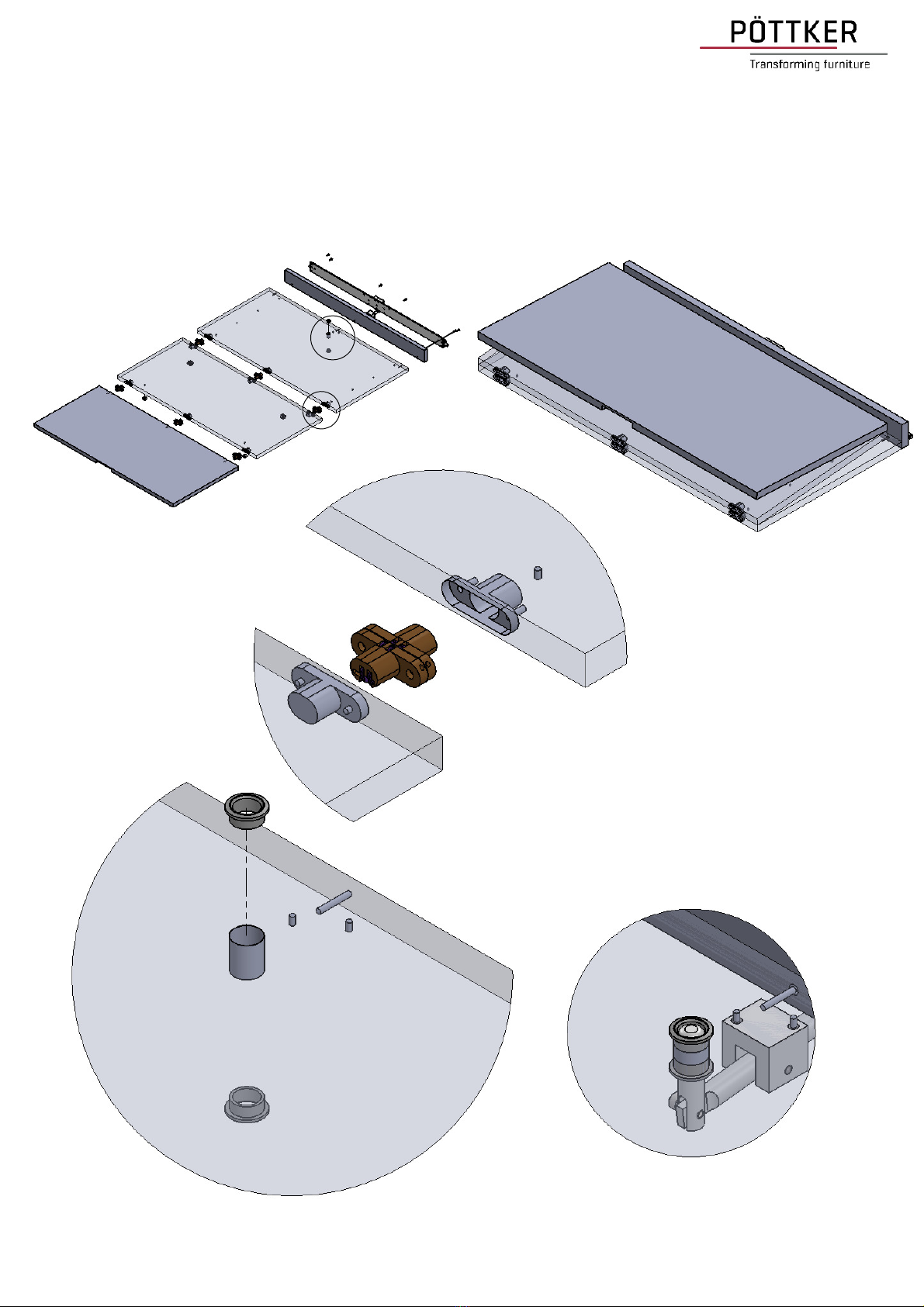

Wichtig vor dem verschrauben
Die beiden Tischdübel müssen in den Bohrungen der Schienen stecken
Der Verschluss muss auf beiden Seiten in den Z-Hülsen einrasten
Die Ablage zum Korpus und Auszug ausrichten
Important screw before
The two pins in the holes must insert the rails
The buckle on both sides snap into the sleeves
Align the tray for corpus and pull
Important avant de visser:
Les 2 boulons doivent être enfilés dans les perçages des coulisses.
Le loquet doit s'encliqueter de manière audible dans les inserts.
Ensuite les plateaux peuvent être fixés.
Alignez le plateau pour corpus et tirez
Montage komplett / mounting the shelf on the pull-out / Montage des plateaux
AP
Mit insgesamt 8 passenden
Schrauben auf beiden Seiten befestigen
With a total of 8 matching fasten screws on both sides
Visser avec 8 vis appropriées
AP
