REPAIR PARTS MANUAL
MODEL NO. PPWT62522 (MFG. ID. NO. 96172000401)
Wheeled Weedtrimmer
MANUEL DES PIÈCES DE RECHANGE
NO.DEMODÈLEPPWT62522(NO.DEMFG.96172000401)
Tondeuse à Roulement
For Parts and Service, contact our authorized distributor: call 1-800-849-1297
For Technical Assistance: call 1-800-829-5886
Pour les pièces de rechange et l’entretien, contactez notre concessionnaire autorisé:
appelez 1-800-849-1297 / Pour l’assistance technique: appelez 1-800-829-5886
418901 Rev. 1 06.12.08 BY Printed in U.S.A.

2
WHEELED WEEDTRIMMER - MODEL NUMBER PPWT62522
(MFG. ID. NO. 96172000401)
16
11
18
20 33
12
15
15 9
8
9
26
27
23
24 22
2
23
24
10
21 26 27
19
28
35
34
3
38
36 37
4039 1
30
29

3
WHEELED WEEDTRIMMER - MODEL NUMBER PPWT62522
(MFG. ID. NO. 96172000401)
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.
Failure to do so could be hazardous, damage your weed trimmer and void your warranty.

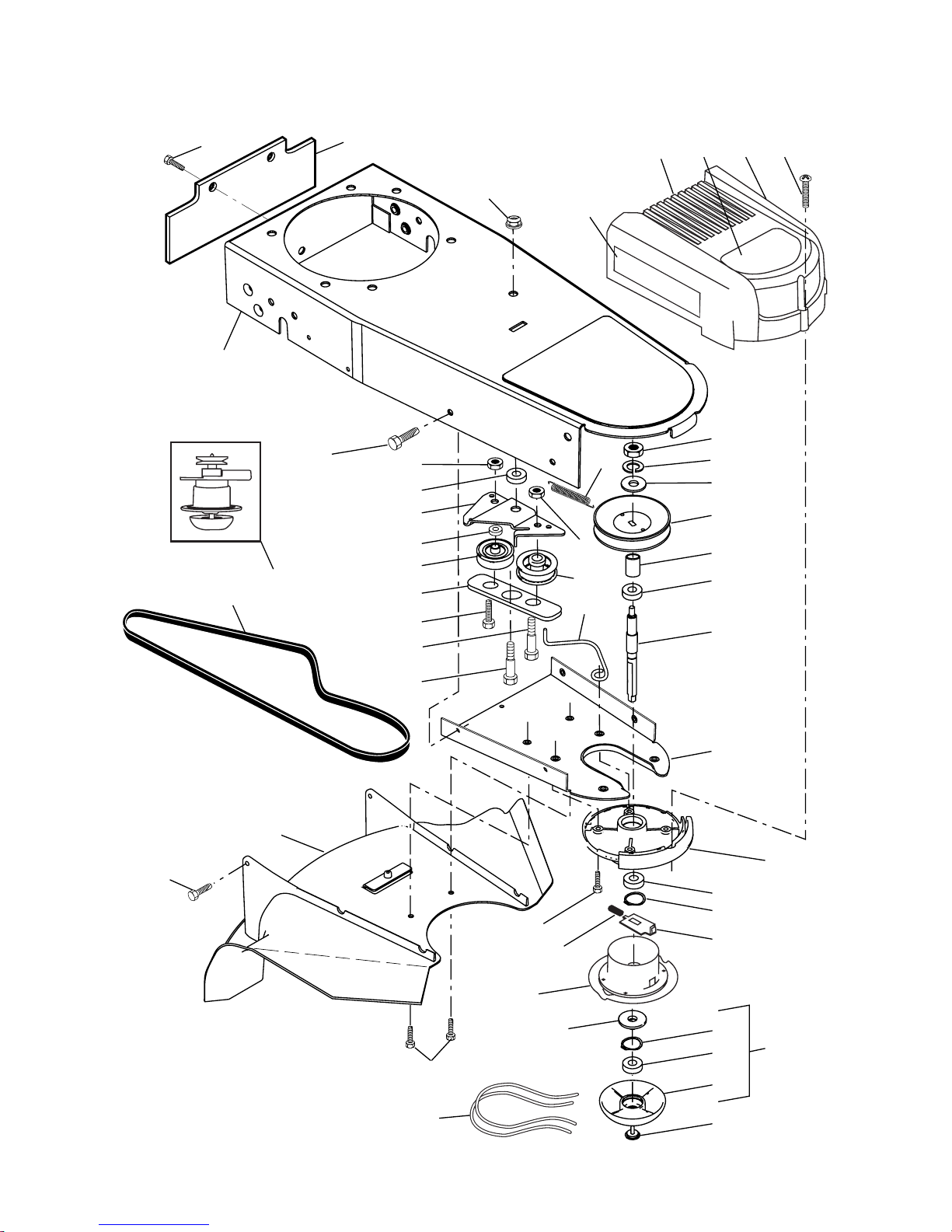

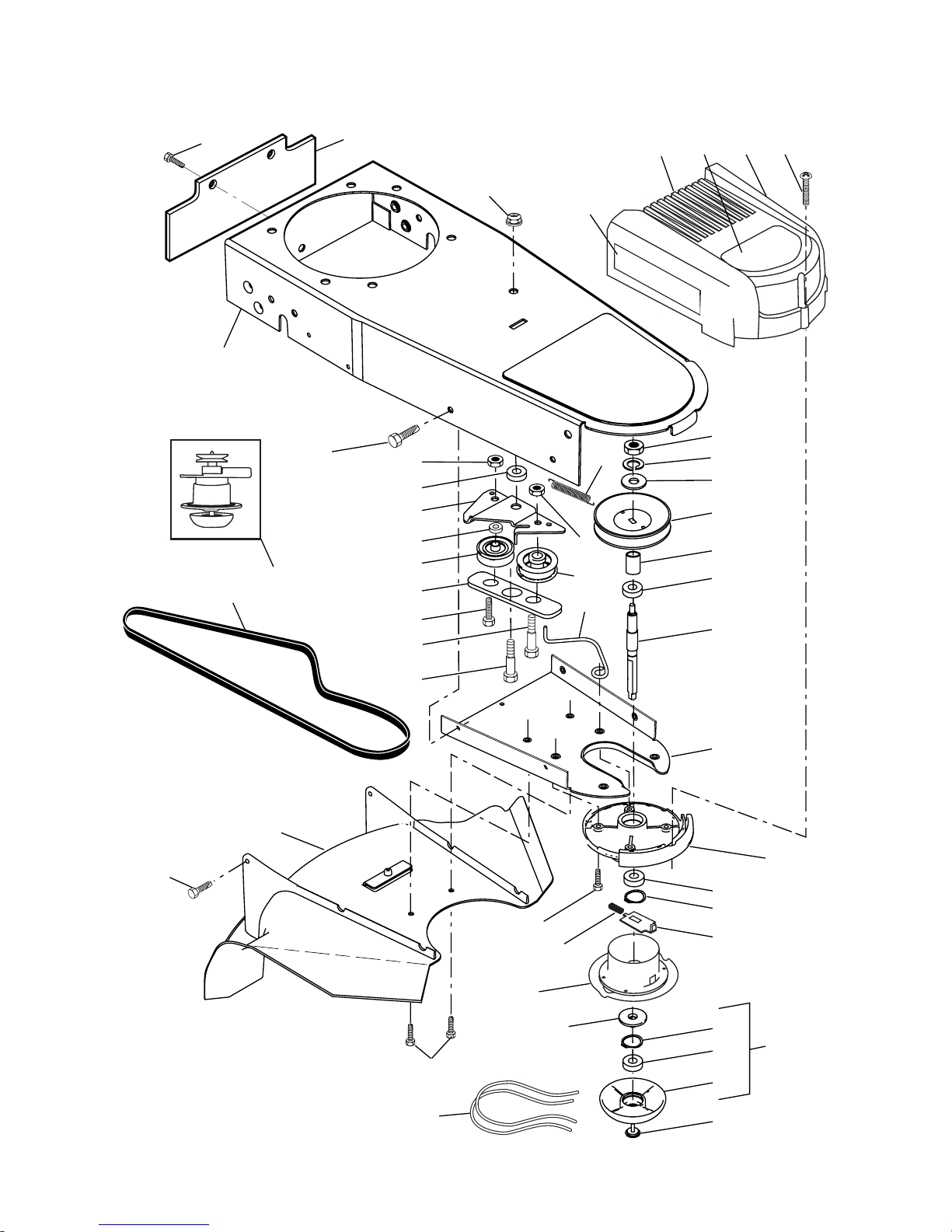

KEY PART
NO. NO. DESCRIPTION
1 - - - Engine, Briggs & Stratton, Model No. 122T02
(Order parts from engine manufacturer)
2 150406 Bolt, Engine Mounting 3/8-16
3 179466 Pulley, Engine
8 169821X479 Handle, Lower
9 150078 Screw, Hex Washer Head 5/16-18 x .75
10 169797X479 Handle, Upper
11 170980 Bolt, Handle
12 189713X428 Knob, Handle
15 179751 Handle Adjuster Assembly
16 194788 Guide, Rope
18 66426 Wire Tire
19 176983 Control Bar
20 177814 Throttle Control
21 158755 Screw, Hex Washer Head
22 178700X004 Axle Shaft Assembly
23 150078 Screw, Hex Washer Head 5/16-18 x .75
24 52160 Washer, Axle
26 170258 Wheel, 14 x 2
27 409148 Locknut, Hex 3/8-16
28 181699 Drive Control Cable
29 406678 Decal, Warning
30 178365 Decal, Warning
33 132004 Nut, Hex
34 86899X004 Bracket, Upstop
35 750634 Screw #10-24 x 5/8
36 851084 Bolt, Hex Head
37 850263 Washer, Lock
38 851074 Washer, Flat, Hardened
39 111190X Clamp, Cable
40 83816 Screw
- - 418901 Manual, Replacement Parts
- - 177817 Manual, Operator's, English
- - 180102 Manual, Operator's, French

4
WHEELED WEEDTRIMMER - MODEL NUMBER PPWT62522
(MFG. ID. NO. 96172000401)
12
43
14
1
52 51
17
4
13
16
18
34
33
39
38
27
37
27 30*
36
31
35
32
3
22
23
24
25
26
27*
28
9
10
19
7
6
41
5
8
11
15
29
40 45
21 47
46
20 44
2

5
WHEELED WEEDTRIMMER - MODEL NUMBER PPWT62522
(MFG. ID. NO. 96172000401)
KEY PART
NO. NO. DESCRIPTION
1 174031X428 Chassis Assembly
2 182219 Line, Trimmer .155 diameter x 18.75 long
3 173715 Screw, Self-Tapping 5/16-18 x 1
4 185476 V-Belt
5 172145X004 Bracket, Idler
6 166042 Pulley, Idler, V-Groove
7 173716 Bolt, Hex Head 3/8-16 x 1.25
8 751592 Locknut, Hex 3/8-16
9 166043 Pulley, Idler, Flat
10 160829 Bolt, Shoulder
11 155552 Locknut 5/16-18
12 173717 Spacer
13 174719 Bolt, Shoulder
14 145212 Locknut, Flange
15 173811 Spring, Return
16 180268 Deflector, Bottom
17 57808 Screw 1/4-20 x 1/2
18 178848 Screw #10-24 x 3/4
19 199574 Belt Keeper
20 178390 Cover, Chassis, Top
21 149746 Screw #10-24 x 1-3/4
22 STD541137 Nut, Hex 3/8-24 UNF
23 STD551137 Washer, Lock 3/8
24 STD551037 Washer, Flat 3/8
25 180340 Pulley, Driven
26 172551 Spacer, Pulley
27 174549 Bearing
28 172520 Jackshaft
29 169766X479 Cover, Chassis, Bottom
30 174543 Spindle Housing Assembly (* Includes Upper Bearing, Key No. 27)
31 174581 Ring, Retaining, External, 17mm
32 173973 Spring, Locking Plate
33 172519 Locking Plate
34 180338 Carrier Plate Assembly
35 182217 Mow Ball Assembly (Includes Key Numbers 27, 37 and 38)
36 172516 Cover, Bearing
37 174580 Ring, Retaining, Internal, 40mm
38 172523 Mow Ball
39 180334 Bolt, Mow Ball
40 180333 Spindle Assembly, Complete (Includes Key No. 22-28 and 30-39)
41 174029 Spacer
43 174042 Decal, Instruction
44 405793 Decal, Chassis Cover
45 174596X479 Belt Keeper, Bottom
46 17060408 Screw, Self-Tapping
47 174036 Decal, Instruction
51 189006 Deflector, Rear
52 178848 Screw
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.
Failure to do so could be hazardous, damage your weed trimmer and void your warranty.

6
LIMITED WARRANTY
The Manufacturer warrants to the original consumer purchaser that this product as
manufactured is free from defects in materials and workmanship. For a period of
two (2) years from date of purchase by the original consumer purchaser, we will re-
pair or replace, at our option, without charge for parts or labor incurred in replacing
parts, any part which we find to be defective due to materials or workmanship. This
Warranty is subject to the following limitations and exclusions.
1.This warranty does not apply to the engine. Please refer to the applicable
manufacturer's warranty on these items.
2.Transportation charges for the movement of any power equipment unit or at-
tachment are the responsibility of the purchaser. Transportation charges for any
parts submitted for replacement under this warranty must be paid by the pur-
chaser unless such return is requested by the manufacturer.
3.The Warranty period for any products used for rental or commercial purposes is
limited to 45 days from the date of original purchase.
4.This Warranty applies only to products which have been properly assembled,
adjusted, operated, and maintained in accordance with the instructions furnished.
This Warranty does not apply to any product which has been subjected to altera-
tion, misuse, abuse, improper assembly or installation, delivery damage, or to
normal wear of the product.
5.Exclusions: Excluded from this Warranty are belts, rotating lines, rotating line
adapters, normal wear, normal adjustments, standard hardware and normal
maintenance.
6.In the event you have a claim under this Warranty, you must return the product to
an authorized service dealer.
Should you have any unanswered questions concerning this Warranty,
please contact: In Canada contact:
giving the model number, serial number and date of purchase of your product and
the name and address of the authorized dealer from whom it was purchased.
THIS WARRANTY DOES NOT APPLY TO INCIDENTAL OR CONSEQUENTIAL
DAMAGES AND ANY IMPLIED WARRANTIES ARE LIMITED TO THE SAME
TIME PERIODS STATED HEREIN FOR OUR EXPRESSED WARRANTIES.
Some areas do not allow the limitation of consequential damages or limitations
of how long an implied Warranty may last, so the above limitations or exclusions
may not apply to you. This Warranty gives you specific legal rights, and you may
have other rights which vary from locale to locale.
This is a limited Warranty within the meaning of that term as defined in the Mag-
nuson-Moss Act of 1975.
Poulan Pro
Customer Service Department
5855 Terry Fox Way
Mississauga, Ontario L5V 3E4
Poulan Pro
Customer Service Department
1030 Stevens Creek Road
Augusta, GA 30907 USA

7
GARANTIE LIMITÉE
Le Fabricant garantit son produit à l’acheteur initial comme exempt de tout défaut
de matière et de fabrication. Pendant deux (2) ans, à compter de la date d’achat de
la part de l’acheteur initial, nous réparerons où remplacerons à notre choix, gratu-
itement, toute pièce, sur laquelle nous estimerons qu’il existe un défaut de matière
ou de fabrication. Cette garantie est soumise aux limitations suivants et exceptions:
1.Cette garantie ne couvre pas le moteur. Veuillez-vous consulter la garantie ap-
plicable du fabricant des articles.
2.L'acheteur est responsable de coût du transport de tous les équipements action-
nés par moteur ou les accessoires. L'acheteur est responsable de coût aussi
du transport de toutes les pièces (couvertes par cette garantie) soumis pour
remplacement à moins que le fabricant demande à l'acheteur de renvoyer les
pièces.
3.La période de garantie applicable aux produits proposés en location ou à des
fins commerciales est limitée à quarante-cinq (45) jours à compter de la date
d’achat initial.
4.Cette garantie ne s’applique qu’aux produits correctement assemblés, règlés,
utilisés et entretenus conformément aux instructions données dans la docu-
mentation appropriée. Cette garantie ne s’applique pas aux produits qui ont été
modifié, utilisés incorrectement, abusés, mal assemblés, mal installés ou endom-
magés lors de la livraison ou usage normal.
5.Exclusions: Les courroies, parties rotative, adapteurs de parties rotative, usage
normal, réglages normaux, quincaillerie ordinaire, et entretien normal sont exclus
de cette garantie.
6.En cas de problème entrant dans le cadre de cette garantie, veuillez-vous re-
tourner votre machine à un concessionnaire autorisé.
Pour toute question à ce sujet,
veuillez-vous communiquer avec: Au Canada:
Poulan Pro
Customer Service Department
5855 Terry Fox Way
Mississauga, Ontario L5V 3E4
Poulan Pro
Customer Service Department
1030 Stevens Creek Road
Augusta, GA 30907 USA
en nous donnant le numéro du modèle, le numéro de série, la date d’achat de
votre machine ainsi que l’adresse du concessionnaire autorisé chez qui vous l’avez
acheté.
CETTE GARANTIE NE COUVRE AUCUN DOMMAGE INCIDENTEL OU CON-
SÉQUENT ET TOUTE GARANTIE IMPLICITE EST LIMITÉE AUX MÊMES PÉRI-
ODES PRÉCISÉES ICI POUR LES GARANTIES EXPLICITES DU FABRICANT.
Certaineslocalitésnepermettentaucunerestrictiondesdommagesconséquentsoude
laduréed’unegarantieimpliciteet;parconséquent,ilsepourraitquelesrestrictionset
exclusionsénoncéesci-dessusnes’appliquentpasàvous.Cettegarantievousdonne
droitslégaux spécifiquesetvouspouvezaussijouird’autresdroitsd’unendroitàunautre.
Cette garantie est une garantie limitée comme définie dans la loi Magnuson-Moss
Act de 1975.

8
TONDEUSE À ROULEMENT - NO. DE MODÈLE PPWT62522
(NO. DE MFG. 96172000401)
16
11
18
20 33
12
15
15 9
8
9
26
27
23
24 22
2
23
24
10
21 26 27
19
28
35
34
3
38
36 37
4039 1
30
29

9
TONDEUSE À ROULEMENT - NO. DE MODÈLE PPWT62522
(NO. DE MFG. 96172000401)
REMARQUE: Toutes les dimensions de composant sont données en pouces É.-U.
1 pouce = 25,4 mm.
IMPORTANT: N’utilisez que les pièces de rechange autorisée par le fabricant
de votre tondeuse à roulement (O.E.M.). Échec pour faire ainsi est dangereux
et risque d’endommager votre tondeuse à roulement et d’annuler sa garantie.
NO. NO.
DE DE
RÉF. PIÈCE DESCRIPTION
1 - - - Moteur, Briggs & Stratton,
Numéro de Modèle 122T02
(Commandez les piéces par suite
du fabricant du moteur)
2 150406 Boulon du Moteur 3/8-16
3 179466 Poulie du Moteur
8 169821X479 Guidon Inférieur
9 150078 Vis à Tête de Rondelle 5/16-18 x 3/4
10 169797X479 Guidon Supérieur
11 170980 Boulon du Guidon
12 189713X428 Bouton de Guidon
15 179751 Ensemble du Réglage de Guidon
16 194788 Guide du Câble de Démarrage
18 66426 Collier de Serrage de Câble
19 176983 Barre de Commande
20 177814 Commande de Gaz
21 158755 Vis à Tête de Rondelle
22 178700X004 Essieu du Arbre
23 150078 Vis H 5/16-18 x .75
24 52160 Essieu du Entretoise
26 170258 Roue 14 x 2
27 409148 Ecrou Frien 3/8-16
28 181699 Commande d’entraÎnement
29 406678 Décalcomanie de Avertissement
30 178365 Décalcomanie de Danger
33 132004 Écrou H
34 86899X004 Support d’arrêt Supérieur
35 750634 Vis
36 851084 Boulon H
37 850263 Rondelle Frein
38 851074 Rondelle Durcie
39 111190X Bride de Serrage
40 83816 Vis
- - 418901 Manuel du pièces
- - 180102 Manuel de Propriétaire, Français
- - 177817 Manuel de Propriétaire, Anglais

10
TONDEUSE À ROULEMENT - NO. DE MODÈLE PPWT62522
(NO. DE MFG. 96172000401)
12
43
14
1
52 51
17
4
13
16
18
34
33
39
38
27
37
27 30*
36
31
35
32
3
22
23
24
25
26
27*
28
9
10
19
7
6
41
5
8
11
15
29
40 45
21 47
46
20 44
2

11
TONDEUSE À ROULEMENT - NO. DE MODÈLE PPWT62522
(NO. DE MFG. 96172000401)
NO. NO.
DE DE
RÉF. PIÈCE DESCRIPTION
1 174031X428 Ensemble du Châssis
2 182219 Partie .155 Dia. x 18.75
3 173715 Vis 5/16-18 x 1
4 185476 Courroie
5 172145X004 Support du
Galet-Tendeur
6 166042 Poulie du Tension
7 173716 Boulon 3/8-16 x 1.25
8 751592 Écrou Frien 3/8-16
9 166043 Tensionmeur Plat
10 160829 Boulon
11 155552 Écrou Frein 5/16-18
12 173717 Entretoise
13 174719 Boulon à Épaulement
14 145212 Écrou Frein
15 173811 Ressort
16 180268 Ensemble du
Déflecteur de Débris
17 57808 Vis 1/4-20 x 1/2
18 178848 Vis #10-24 x 3/4
19 199574 Guide de Courroie
20 178390 Carteur du
Châssis Supérieur
21 149746 Vis #10-24 x 1-3/4
22 STD541137 Écrou 3/8-24UNF
23 STD551137 Rondelle Frein 3/8
24 STD551037 Rondelle 3/8
25 180340 Poulie
26 172551 Entretoise du Poulie
27 174549 Roulement
28 172520 Argre de
Renvoli Secondaire
29 169766X479 Carteur du Inférieur
REMARQUE: Toutes les dimensions de composant sont données en pouces É.-U.
1 pouce = 25,4 mm.
IMPORTANT: N’utilisez que les pièces de rechange autorisée par le fabricant
de votre tondeuse à roulement (O.E.M.). Échec pour faire ainsi est dangereux
et risque d’endommager votre tondeuse à roulement et d’annuler sa garantie.
NO. NO.
DE DE
RÉF. PIÈCE DESCRIPTION
30 174543 Boîtier de Roulement
( * Y compris
Roulement Supérieur,
Numéro de Réf. 27)
31 174581 Hagru de Fermeture, 17mm
32 173973 Ressort,
Plaque de Blocage
33 172519 Plaque de Blocage
34 180338 Ensemble du
Plaque de Support
35 182217 Ensemble du Bille
(Y compris les Numéros
de Réf. 27, 37 et 38)
36 172516 Pailer
37 174580 Hagru de Fermeture, 40mm
38 172523 Bille
39 180334 Boulon, Bille
40 180333 Ensemble du Tête de
la Tondeuse (Y compris
les Numéros de Réf.
22–28 et 30–39)
41 174029 Entretoise
43 174042 Décalcomanie
de Instruction
44 405793 Décalcomanie, Carteur
du Châssis Supérieur
45 174596X479 Guide de
Courroie Inférieur
46 17060408 Vis
47 174036 Décalcomanie
de Instruction
51 189006 Déflecteur Arrière
52 178848 Vis
