Power Fist 8821811 User manual

V4.0 8821811
Please read and understand all instructions before use. Retain this manual for
future reference.

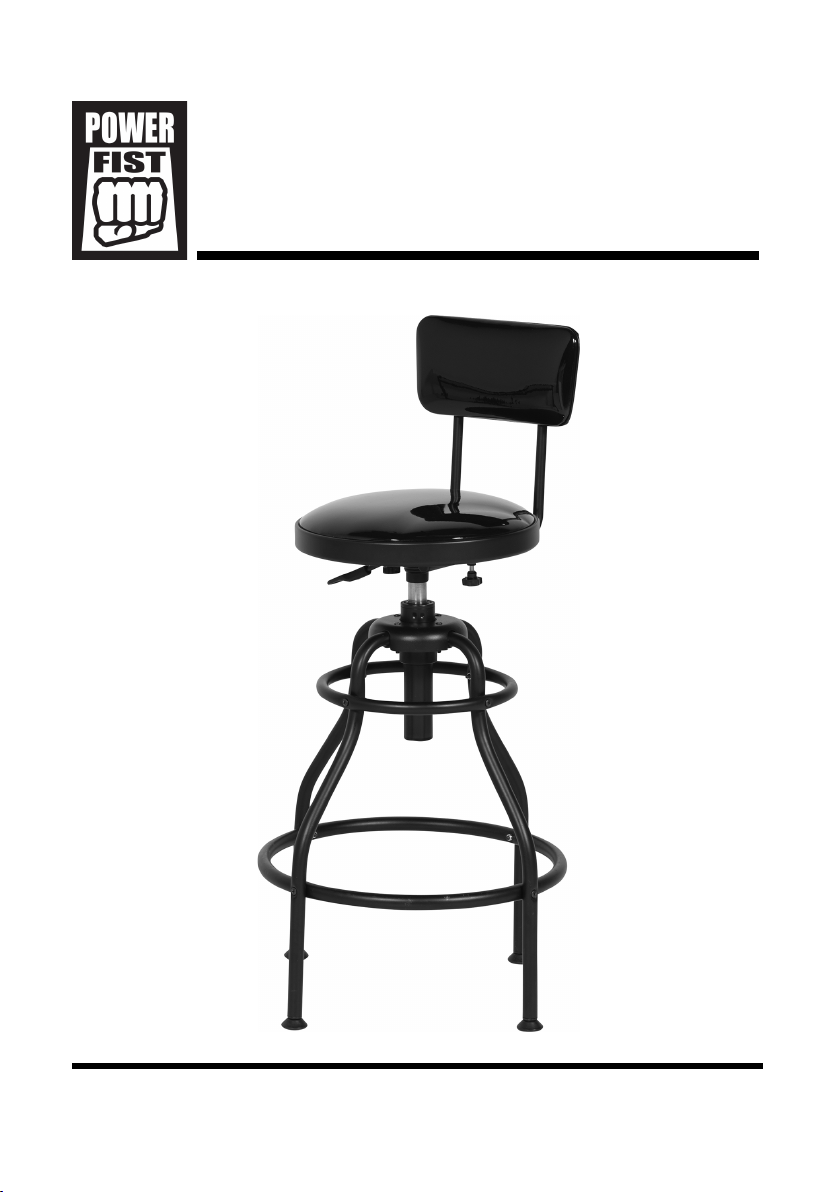

User Manual
Adjustable Shop Stool
with Backrest

8821811 Adjustable Shop Stool with Backrest V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Load Capacity 275 lb
Seat Size 14 in.
Height Range 28-1/2 to 33 in.
INTRODUCTION
The Adjustable Shop Stool with Backrest is a great way to reduce lower body
stress when tinkering at your workbench. The padded vinyl seat swivels 360º
and the removable backrest provides support when you need it.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
Adjustable Shop Stool
with Backrest

V4.0 Adjustable Shop Stool with Backrest 8821811
Visit www.princessauto.com for more information 3
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.

8821811 Adjustable Shop Stool with Backrest V4.0
4 For technical questions call 1-800-665-8685
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Do not exceed the rated load capacity.
4. Do not use the stool as a step stool.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
1. Place a leg (#11) into a groove on the connector (#10). Insert an M6 hex
bolt (#5) down through the connector and leg.
2. Align the matching bolt hole in the connector plate with the bolt and push it
upward until the curved surface fits over the leg.
3. Secure loosely with an M6 locking nut (#8).
4. Insert each of the other legs into the openings created by the connector
and connector plate. Align the bolt holes and drop an M6 hex bolt through
all three parts. Secure each with a locking nut. Do not tighten at this point.
5. Fit the large ring (#12) inside the four legs. Align both a leg and ring bolt
hole. Insert an M6 bolt (#9) through the leg and ring. Loosely secure with
an M6 locking nut. Repeat with the other three legs.

V4.0 Adjustable Shop Stool with Backrest 8821811
Visit www.princessauto.com for more information 5
6. Fit the small ring (#7) over the top legs and align the bolt holes in the leg
and rings. Insert an M6 bolt through all the bolt holes. Secure each with an
M6 locking nut.
7. Tighten all bolts to secure the legs.
8. Insert the hydraulic cylinder (#4) into connector until it is seated. The
plastic part of the cylinder will face upward.
9. Fit the seat (#2) over the cylinder and push down to ensure the cylinder
and connector plate are secure.
10. Loosen the screws in brackets for the backrest support (#3). The brackets
are under the seat.
11. Insert each backrest support into the brackets, but do not tighten the
screws.
12. Press and hold the buttons on the backrest (#1) and it onto the two
backrest supports. Release the buttons once the backrest has slid on all
the way.
13. Tighten the screws on the backrest brackets.
14. Recheck the tightness of all bolts.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.

8821811 Adjustable Shop Stool with Backrest V4.0
6 For technical questions call 1-800-665-8685

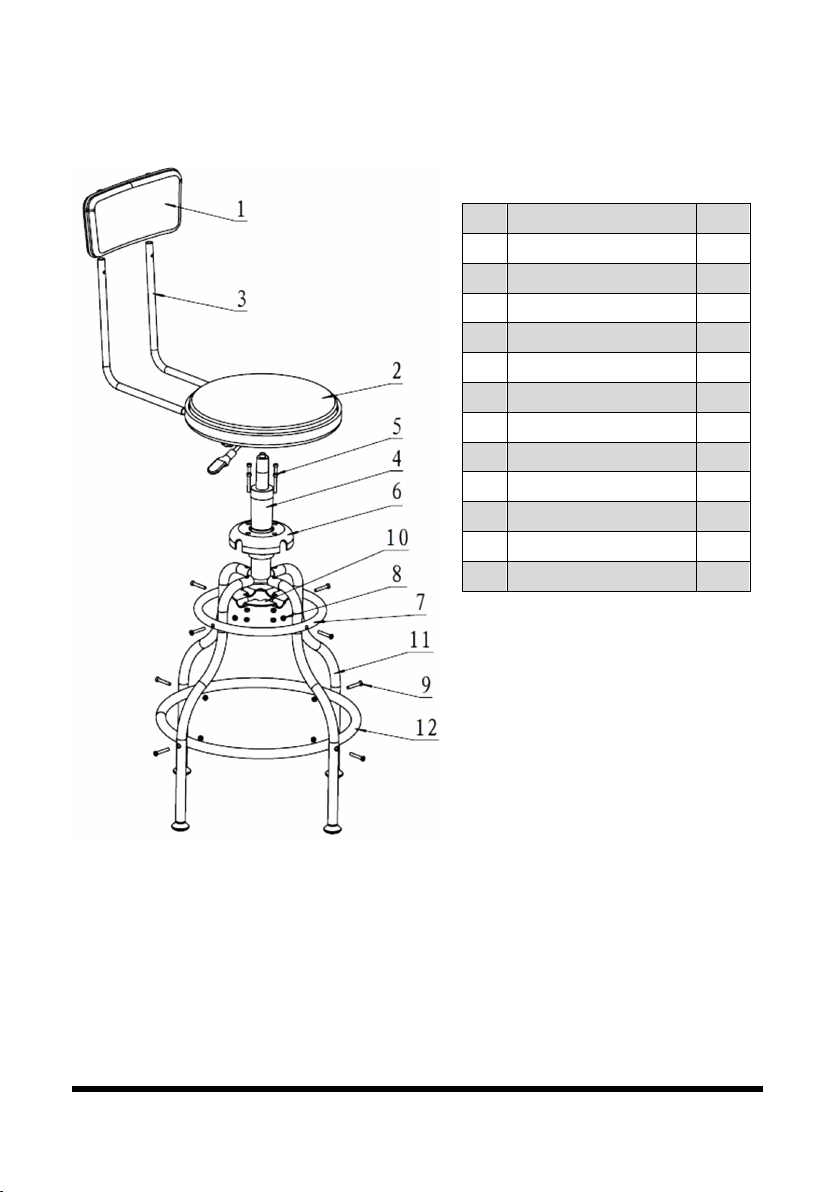

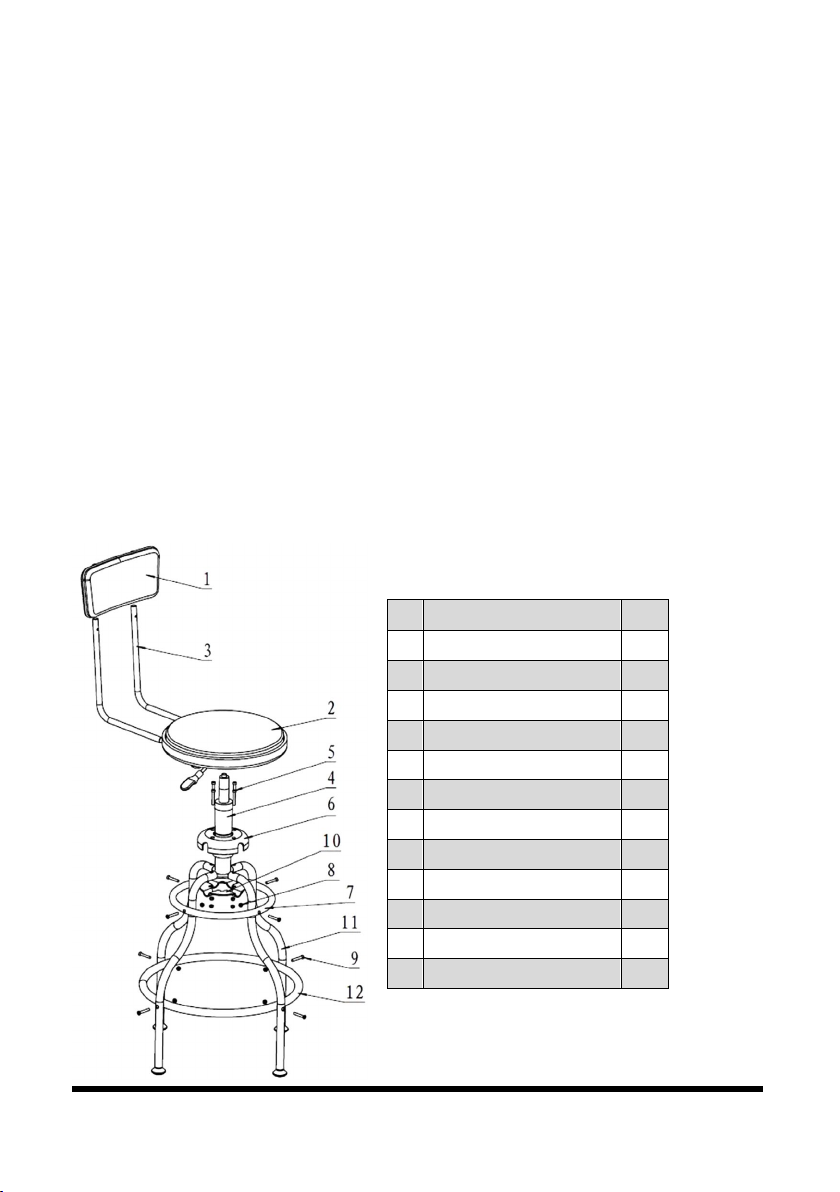

PARTS BREAKDOWN
PARTS LIST
# DESCRIPTION QTY
1 Backrest 1
2 Seat 1
3 Backrest Support 2
4 Hydraulic Cylinder 1
5 Hex Bolt M6 4
6 Connector 1
7 Ring, Small 1
8 M6 Locking Nut 12
9 Bolt M6 8
10 Connector Plate 1
11 Legs 4
12 Ring, Large 1

V 4,0 8821811
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Tabouret d’atelier
réglable avec dossier

8821811 Tabouret d’atelier réglable avec dossier V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Capacité de charge 275 lb
Taille de siège 14 po
Plage de hauteur 28 1/2 à 33 po
INTRODUCTION
L’utilisation d’un tabouret d’atelier réglable avec dossier est une excellente façon
de réduire le stress subi par le bas de votre corps lorsque vous bricolez. Le
siège rembourré en vinyle pivote sur 360° et le dossier amovible vous procure
un appui lorsque vous en avez besoin.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
Tabouret d’atelier
réglable avec dossier

V 4,0 Tabouret d’atelier réglable avec dossier 8821811
Visitez www.princessauto.com pour plus d'informations 3
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.

8821811 Tabouret d’atelier réglable avec dossier V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Ne dépassez pas la capacité de charge nominale.
4. N’utilisez pas ce tabouret comme un escabeau.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont compris.

V 4,0 Tabouret d’atelier réglable avec dossier 8821811
Visitez www.princessauto.com pour plus d'informations 5
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.
1. Placez une patte (no11) dans la rainure du raccord (no10). Insérez un boulon
hexagonal M6 (no5) dans le raccord et la patte.
2. Alignez le trou de boulon correspondant de la plaque de raccordement avec le
boulon et poussez-le vers le haut jusqu’à ce que la surface courbée recouvre
bien la patte.
3. Fixez sans serrer au moyen d’un contre-écrou M6 (no8).
4. Insérez chacune des autres pattes dans les ouvertures créées par le raccord et
la plaque de raccordement. Alignez les trous de boulon et insérez un boulon
hexagonal M6 au travers des trois pièces. Retenez chacun au moyen d’un
contre-écrou. Ne serrez pas à cette étape.
5. Ajustez le grand anneau (no12) à l’intérieur des quatre pattes. Alignez à la fois
une patte et un trou de boulon avec anneau. Insérez un boulon M6 (no9) dans
la patte et l’anneau. Fixez sans serrer au moyen d’un contre-écrou M6.
Procédez de la même façon avec les trois autres pattes.
6. Ajustez le petit anneau (no7) sur les pattes du dessus et alignez les trous de
boulon de la patte et les anneaux. Insérez un boulon M6 dans tous les trous de
boulon. Fixez-les tous au moyen d’un contre-écrou M6.
7. Serrez tous les boulons pour retenir les pattes.
8. Insérez le vérin hydraulique (no4) dans le raccord jusqu’à ce qu’il repose bien
en place. La pièce de plastique du cylindre doit être orientée vers le haut.
9. Placez le siège (no2) sur le cylindre et poussez-le vers le bas pour s’assurer
que le cylindre et la plaque de raccordement sont bien fixés.
10. Desserrez les vis des supports pour l’appui du dossier (no3). Les supports se
trouvent sous le siège.
11. Insérez chacun des appuis du dossier dans les supports, mais ne serrez pas les vis.
12. Appuyez sur les boutons du dossier et maintenez-les enfoncés (no1) tout en
faisant glisser le dossier dans les deux supports de dossier. Relâchez les
boutons une fois que le dossier a glissé jusqu’au bout.
13. Serrez les vis des supports de dossier.
14. Revérifiez la solidité de tous les boulons.

8821811 Tabouret d’atelier réglable avec dossier V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil. Un outil mal réparé peut présenter un risque pour
l'utilisateur et/ou pour les autres.
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
NODESCRIPTION QTÉ
1 Dossier 1
2 Siège 1
3 Backrest Support 2
4 Vérin hydraulique 1
5 Boulon hexagonal M6 4
6 Connecteur 1
7 Anneau, Petite 1
8 Contre-écrou M6 12
9 Boulon M6 8
10 Plaque de raccordement 1
11 Pattes 4
12 Anneau, Grand 1
