NOVIGAMI JOSI 1059131 Quick setup guide

Novigami JOSI elektrisch höhenverstellbarer
Schreibtisch
Novigami JOSI electric height-adjustable desk
Novigami JOSI bureau électrique réglable en hauteur
Montage & Bedienungsanleitung
Assembly & use instructions
Notice de montage

1. DEUTSCH
1.1. Wichtige Hinweise 4
1.2. Nutzung / Haftung 5
1.3. Montage 6
1.4. Inbetriebnahme 9
1.5. Spezifikationen 9
1.6. Fehlerbehebung 9
1.7. Programmierung 10
1.8. Einstellung der in dem Bedienelement angezeigten Höhe 10
1.9. Einstellung der oberen und unteren Grenzwerte 11
1.10. Bedienelemente sperren 12
1.11. Änderung der Anzeige von Zentimeter in Inch 12
1.12. Änderung der Anti-Kollisions-Sensitivität 12
2. ENGLISH
2.1. Important information 13
2.2. Use/Liability 14
2.3. Assembly 15
2.4. Start-up procedure 18
2.5. Specifications 18
2.6. Troubleshooting 18
2.7. Programming 19
2.8. Setting the LED retracted height 19
2.9. Setting the upper and lower limits 20
2.10. Handset lock 21
2.11. Changing measurement unit – inches or centimeters 21
2.12. Changing anti-collision sensitivity 21
3. FRANÇAIS
3.1. Précautions d’emploi 22
3.2. Avertissement / Responsabilité 23
3.3. Montage 24
3.4. Mise en service 27
3.5. Spécifications 27
3.6. Dépannage 27
3.7. Programmation 28
3.8. Ajustement de la hauteur affichée 28
3.9. Réglage des hauteurs supérieures et inférieures maximales 29
3.10. Verrouillage du clavier de commande 30
3.11. Changement des pouces en centimètres 30
3.12. Modification de la sensibilité anticollision 31
Inhaltsverzeichnis
2

Novigami höhenverstellbarer Steh-Sitz sch (1059131)
EAN: 4063324088730
EG-Konformitätserklärung
3
Certeo Business Equipment GmbH
Rotebühlstraße 81
70178 Stu gart

4
1.1 Wichtige Hinweise
Achte darauf, dass sich keine Hindernisse im Weg des Schreibtisches befinden und dass der
Schreibtisch keine Wände berührt.
Vergewissere dich, dass alle Kabel die richtige Länge für die Höhenänderung haben.
Stelle keine Gegenstände, die größer als 50 cm sind, unter den Schreibtisch.
Der Höhenverstellmechanismus ist für eine Nutzung von 2 Minuten am Stück ausgelegt.
Danach stellt er sich für 18 Minuten aus.
Öffne keine der Tisch-Komponenten – es besteht die Gefahr eines Stromschlages.
Halte alle elektrischen Komponenten von Flüssigkeiten fern.
Das Tischgestell darf nicht zum darauf Sitzen oder Stehen verwendet werden.
Unterlasse auch das Kriechen oder Liegen unter den Tischrahmen.
Halte Kinder von dem elektrisch höhenverstellbaren Schreibtisch und der Steuerung fern –
Verletzungs- und Stromschlaggefahr!
Im Falle eines Stromausfalls oder wenn das Netzkabel abgezogen wurde, kann ein manueller
Reset erforderlich sein – siehe Seite 9.

5
1.2 Nutzung / Haftung
Dieser höhenverstellbare Schreibtisch ist mit Elektromotoren ausgestattet und nur für den Einsatz in tro-
ckenen Arbeitsbereichen konzipiert.
Die Tischhöhe ist verstellbar, so dass sie auf die ergonomisch maximal geeignete Höhe positioniert wer-
den kann.
Jede andere Nutzung erfolgt auf eigene Gefahr. Unter keinen Umständen akzeptiert der Hersteller Ga-
rantie- oder Haftungsansprüche für Schäden, die durch unsachgemäßen Gebrauch oder Handhabung
des Tisches entstehen.
WICHTIG: Bitte lese diese Anleitung sorgfältig durch.

6
1.3 Montage

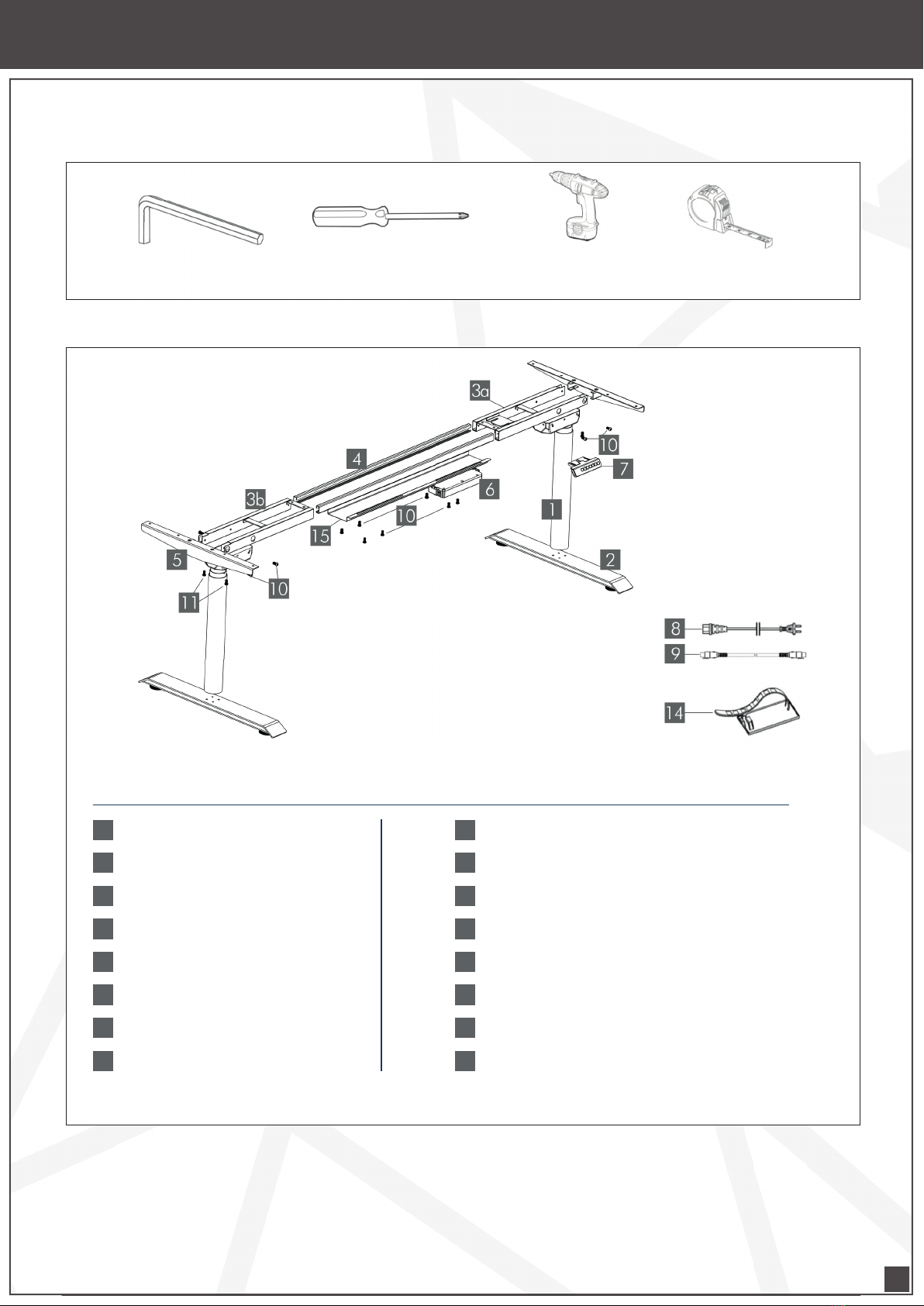

Stückliste
4mm Inbusschlüssel*
*(im Lieferumfang enthalten)
Kreuzschlitzschraubendreher Maßband
Teil Anzahl Teil Anzahl
Benötigtes Werkzeug
Akkuschrauber
Tischbein 2
Fuß 2
Rahmenende-CB 1
Rahmenende 1
Mittelschiene 1
Seitenhalterung 2
Schaltkasten 1
Bedienelement 1
Netzkabel 1
Kabel (1,3m) 1
M6x10 Maschinenschrauben 16
M6x14 Maschinenschrauben 12
M5x20 Holzschraube 7
M5x16 Holzschraube 2
Kabelbinder 2
Kabelmanager 1
2
4
6
7
8
1
2
3a
3b
4
5
6
7
8
8
9
10
11
12
13
14
15

7

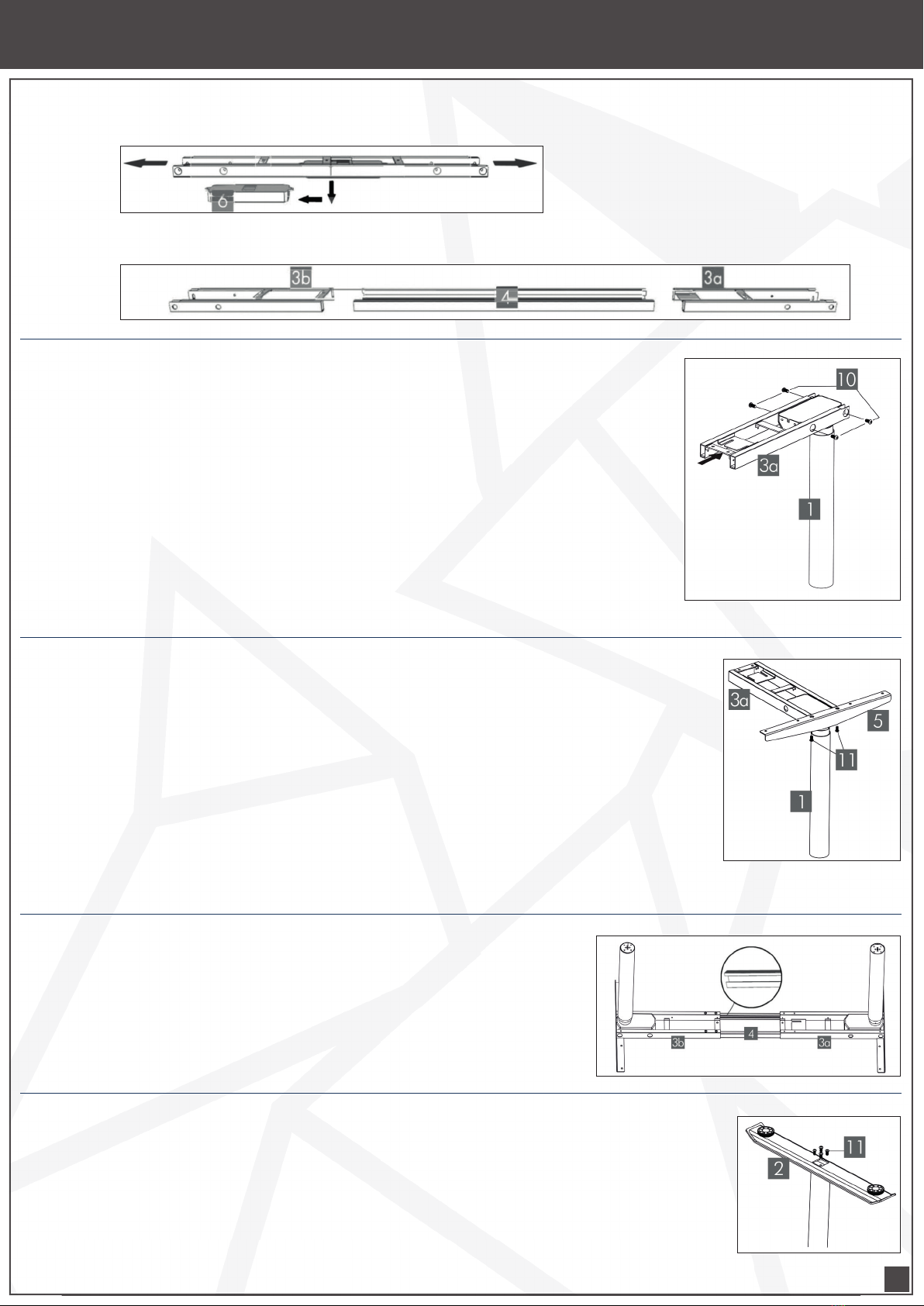

1.3 Montage
Lege alle Komponenten aus, um sicherzustellen, dass die Lieferung alle Komponenten aus der Stück-
liste enthält. Schiebe den Schaltkasten (Teil 6) vom Rahmenende (Teil 3a) und lege ihn beiseite.
Setze eines der Tischbeine (Teil 1) in das Rahmenende (Teil 3a) und stel-
le sicher, dass sich die Leiste (siehe Pfeil) oberhalb des Tischbeins (Teil
1) befindet. Dann richte die Löcher des Rahmenendes und des Beines
so aus, dass diese übereinander liegen. Mit dem mitgelieferten Inbus-
schlüssel kannst du nun die vier M6×10 Maschinenschrauben (Teil 10)
in die passenden Löcher am Rahmenende-CB (Teil3a) einsetzen und an
das Tischbein (Teil 1) anschrauben. Wir empfehlen alle vier Schrauben
zuerst mit wenigen Umdrehungen anzuheften und erst dann festzuzie-
hen. Nun kannst du die gleichen Schritte auch für das andere Tischbein
(Teil 1) und das Rahmenende (Teil 3b) durchführen.
Sollte eine Schraube in das Rahmenende fallen, kannst du dieses ein-
fach kippen und die Schraube fällt heraus.
Das Rahmenende (Teil 3a) sollte auf der Seite des Schreibtisches platziert
werden, an dem auch der Schaltkasten (Teil 6) und das Bedienelement
(Teil 7) platziert werden sollen. Schiebe die Seitenhalterung (Teil 5) in das
Rahmenende (Teil 3a). Setze nun zwei M6×14 Maschinenschrauben (Teil
11) in die beiden (2) Löcher in der Unterseite des Rahmenendes (Teil 3a)
und ziehe beide Schrauben an. Gleiches gilt für die andere Rahmenend-/
Beinbaugruppe.
Schiebe die beiden Mittelschienen (Teil 4) in die beiden
Rahmenenden (Teil 3a & 3b) und stelle folgendes sicher:
a) Dass die Schlitze in den Mittelschienen (Teil 4) nach
innen zeigen.
b) Dass die Schlitze in den Mittelschienen (Teil 4) näher an
der Oberkante liegen, wenn die Baugruppe auf dem Kopf
steht.
Schiebe nun das Rahmenende (Teil 3b) vom anderen Rahmenende (Teil 3a). Im Inneren befinden
sich die Mittelschienen (Teil 4).
Befestige nun an jedem Tischbein einen Fuß (Teil 2) mit vier M6×14
Maschinen-Schrauben (Teil 11) und ziehe diese in einem Kreuzmuster
an.
1.
2.
3.
4.
5.

8
1.3 Montage

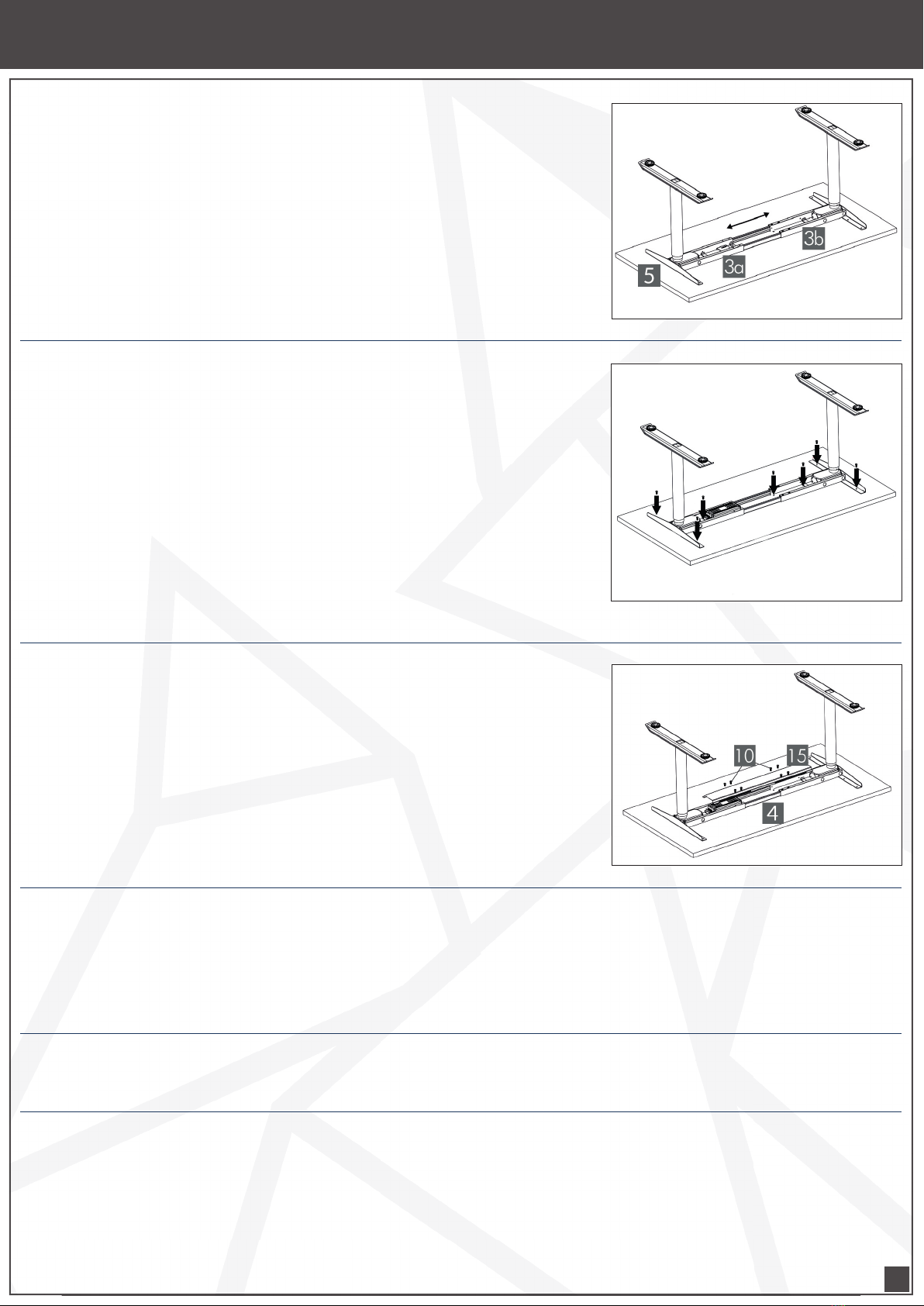

Die Tischplatte ist nicht vorgebohrt, daher kannst du beide
Seiten als Ober- oder Unterseite verwenden.
Passe die Breite des Tischgestells an die Tischplatte
an, indem du die zwei Rahmenenden nach außen schiebst
(Teil 3a und Teil 3b). Wir empfehlen dir, zwischen Tischplat-
tenende und Rahmenende (Teil 5) etwas Platz zu lassen und
die Seitenenden der Rahmenenden so zentriert wie möglich
zu platzieren.
Befestige das Bedienelement (Teil 7) so, dass die Vorderseite des Bedienelements bündig mit
der Vorderseite der Tischplatte abschließt. Das Bedienelement kann nach Belieben entlang der
Vorderkante der Platte platziert werden. Wir empfehlen es an den Enden des Tisches zu platzieren,
damit es später nicht stört. Verwende zwei Holzschrauben M5×16 (Teil 13), um das Bedienele-
ment an der Platte zu befestigen. Achte dabei darauf, dass du die Schrauben nicht zu fest an-
ziehst. Ein zu starkes Anziehen kann zu Schäden an den Komponenten führen.
Drehe den montierten Tisch, mithilfe einer zweiten Person, auf die Füße. Beim Umdrehen
achte darauf, dass du das Tischgestell und nicht die Platte anfasst. Nun kannst du noch die
vormontierten Gleitschienen an den Füßen (Teil 2) nach Bedarf einstellen.
Stecke noch das Netzkabel (Teil 8) in eine 230V-Steckdose und dein Tisch ist betriebsbereit!
Fixiere die Position der Mittelschiene (Teil 4), den Kabelma-
nager (Teil 15) und damit auch die Position der Mittelschie-
ne mit acht M6x10-Maschinenschrauben (Teil 10). Stelle si-
cher, dass die Schrauben die Mittelschiene (Teil 4) berühren.
Dies kann bei Bedarf durch Verschieben der Mittelschiene
erreicht werden.
Bevor du das Gestell nun an der Tischplatte befestigst,
überprüfe, ob die Holzschrauben nicht zu lang für den
Schreibtisch sind und die Oberfläche nicht durchbohrt wer-
den kann. Wir empfehlen außerdem, alle Löcher, die für die
Befestigung benötigt werden, vorzubohren.
Achtung: Verwende niemals Senkschrauben!
Befestige nun die Tischplatte an der Unterseite des Tisches
mit sieben Holzschrauben M5x20 (Teil 12).
Anschließend kann der Schaltkasten (Teil 6) wieder auf das
Rahmenende (Teil 3a) geschoben und dann alle elektroni-
schen Komponenten miteinander verbunden werden.
6.
7.
8.
9.
10.
11.

9
Höhenspanne 60 cm – 125cm (ohne Platte)
Rahmenbreite 115 cm – 180 cm
Fahrgeschwindigkeit 3,8 cm pro Sekunde (ohne Last)
Tragfähigkeit 1000N
Nutzungsdauer des Höhenverstellmechanismus Max. 2 Minuten Benutzung am Stück, 18 Minuten
aus
Weitere Eigenschaften Sanfter Start/Stopp
Einstellbare Nivellierbolzen
4 Presets
WICHTIG: Der Schreibtisch muss vor der Benutzung zurückgesetzt werden (RESET-Vorgang)! Halte da-
für die AB-Taste am Bedienelement (Teil 7) gedrückt bis der Schreibtisch die niedrigste Position erreicht
hat. Lasse die AB-Taste los. Halte die AB-Taste erneut gedrückt, bis die LED-Anzeige „RST“ anzeigt, dann
lasse die AB-Taste los. Drücke die AB-Taste erneut bis der Schreibtisch sich etwas mehr absenkt, leicht
ansteigt und anhält. Lasse die AB-Taste los. Der Schreibtisch ist jetzt einsatzbereit.
Der Tisch kann durch Drücken und Halten der AUF- oder AB-Taste eingestellt werden, bis die gewünsch-
te Höhe erreicht ist.
Zur Programmierung der Presets, verwende die AUF-/AB-Tasten, um eine gewünschte Höhe zu finden,
und drücke dann „M“ gefolgt von einer Nummer 1-4.
ACHTUNG: Nach dem Drücken einer Preset-Taste fährt der Schreibtisch auf die programmierte Höhe
(siehe Warnhinweise unter 1.1).
Wenn der Schreibtisch nicht ordnungsgemäß funktioniert, muss er möglicherweise zurückgesetzt werden.
Befolge dazu den in dem Abschnitt 1.4 Inbetriebnahme beschriebenen RESET-Vorgang.
Wenn die LED-Anzeige „RST“ (Reset) anzeigt, befolge den in dem Abschnitt 1.4 Inbetriebnahme be-
schriebenen RESET-Vorgang.
Wenn die LED-Anzeige eine Fehlermeldung („Er1“ - „Er13“) anzeigt, vergewissere dich, dass alle Ka-
belverbindungen sicher eingesteckt sind (Beine zu Kabel, Kabel zum Schaltkasten). Führe dann den im
Abschnitt 1.4 Inbetriebnahme beschriebenen RESET-Vorgang durch. Wenn die Fehlermeldung nach dem
Zurücksetzen weiterhin besteht, wende dich an unser Serviceteam.
Wenn das Bedienelement „HOT“ anzeigt, lasse die Basis 20 Minuten abkühlen.
1.4 Inbetriebnahme
1.6 Fehlerbehebung
1.5 Spezifikationen

10
Drücke die AB-Taste am Bedienelement (Teil 7), bis die Basis ihre tiefste Position erreicht hat. Halte die
AB-Taste wieder gedrückt, bis die LED-Anzeige „RST“ anzeigt. Halte die Taste 1 gedrückt (ca. 5 Sekun-
den), während die LED „RST“ blinkt und dann auf einer der beiden folgenden Anzeigen umschaltet:
10.1 = One-Touch
10.2 = Constant-Touch
Lass die Taste 1 los. Drücke die Taste 1 erneut, bis die gewünschte Einstellung erreicht ist. Sobald die
gewählte Einstellung erreicht ist, lass die Taste los und warte etwa 5 Sekunden, bis die Anzeige zu „RST“
zurückkehrt.
Beende den RESET-Vorgang, indem du die AB-Taste gedrückt hälst, bis sich der Schreibtisch etwas mehr
absenkt, aufsteigt und stoppt. Lass die Taste los. Die neue Programmeinstellung wird gespeichert und
dein Schreibtisch ist nun einsatzbereit.
Drücke die AB-Taste am Bedienelement (Teil 7) bis die Basis ihre tiefste Position erreicht hat. Messe
dann den Abstand vom Boden bis zur Oberseite des Schreibtisches. Wenn die Zahl auf der LED-Anzeige
NICHT mit deiner Messung übereinstimmt, befolge folgende Schritte:
Halte die AB-Taste gedrückt bis die LED-Anzeige „RST“ anzeigt. Drücke und halte die Taste „M“ (ca. 5
Sekunden) bis die LED die blinkende Höhe anzeigt. (Wenn die Anzeige auf „RST“ zurückkehrt, bevor der
nächste Schritt durchgeführt ist, wiederhole diesen Schritt.) Verwende die AUF/AB-Tasten, um den Wert
der Starthöhe so zu ändern, dass er mit dem gemessenen Wert übereinstimmt. Warte etwa 5 Sekunden
und die Anzeige kehrt zu „RST“ zurück. Beende den RESET-Vorgang, indem du die AB-Taste erneut ge-
drückt hältst bis sich der Tisch etwas weiter absenkt, leicht ansteigt und schließlich stoppt. Lasse die Taste
los. Der neue Starthöhenwert wird gespeichert und der Schreibtisch ist nun einsatzbereit.
1.7 Programmierung
1.8 Einstellung der im Bedienelement angezeigten Höhe

11
Wenn du die Spanne von Ober- und Untergrenze deiner Tischhöhe verkleinern möchtest, führe die fol-
genden Schritte aus:
Vergewissere dich, dass die Stromversorgung eingeschaltet ist und eine Zahl in der LED-Anzeige er-
scheint (wenn keine Zahl erscheint, folge bitte dem Reset-Vorgang in 1.4 Inbetriebnahme).
Zum Einstellen der oberen Endposition:
Verwende die AUF/AB-Tasten, um den Tisch in die gewünschte Position deiner neuen maximalen Höhe
zu bewegen. Drücke kurz hintereinander die Taste „M“ und anschließend die AUF-Taste. Die LED-Anzei-
ge blinkt „S-“. Drücke und halte die Taste „M“ (ca. 2 Sekunden) bis die LED-Anzeige auf „999“ wech-
selt. Die Anzeige kehrt automatisch zur gewählten Höhe zurück. Die neue Obergrenze ist nun einge-
stellt.
Zum Einstellen der unteren Endposition:
Verwende die AUF/AB-Tasten, um den Tisch in die gewünschte Position deiner neuen minimalen Höhe
zu bewegen. Drücke kurz hintereinander die Taste „M“ sowie die AB-Taste. Die LED-Anzeige blinkt „S-“.
Halte die Taste „M“ gedrückt (ca. 2 Sekunden) bis die LED-Anzeige auf „000“ wechselt. Die Anzeige
kehrt automatisch zur gewählten Höhe zurück. Die neue Untergrenze ist nun gesetzt.
Entfernen der oberen oder unteren Endpositionen:
Halte die Taste „M“ gedrückt bis die LED-Anzeige „S-“ blinkt. Drücke
innerhalb von 5 Sekunden die Taste „M“ erneut und halte diese 2 Sekunden lang gedrückt. Die LED-An-
zeige wechselt auf „555“ und kehrt dann automatisch zur Höhenanzeige zurück. Die oberen und unte-
ren Grenzwerte werden nun entfernt.
ACHTUNG: Bei einem RESET-Vorgang muss der Tischfuß vollständig eingefahren werden (über die
eingestellte untere Grenze hinaus). Achte darauf, dass du genug Abstand unter der Tischplatte hast.
Nach dem Einstellen der Ober- und Untergrenze können die vorherigen Speicherpositionen (1, 2, 3, 4)
außerhalb des neuen Bereichs liegen. Wenn ja, setze einfach die Speicherpositionen zurück.
Wenn du versuchst, eine zuvor eingestellte Ober- oder Untergrenze zu überarbeiten und diese außer-
halb des bestehenden Bereichs liegt, müssen zuerst die zuvor eingestellten oberen/unteren Grenzen
entfernt werden.
1.9 Einstellung der oberen und unteren Grenzwerte

12
Zum Verriegeln des Bedienelements:
Drücke und halte die Taste „M“ (ca. 8 Sekunden) bis die LED-Anzeige auf „S-“ und dann auf „LOC“
wechselt. Lasse die Taste nun wieder los.
Zum Entriegeln des Bedienelements:
Drücke und halte die Taste „M“ (ca. 8 Sekunden) bis die LED von „LOC“ auf die Höhenanzeige um-
schaltet. Lasse die Taste nun wieder los.
Drücke die AB-Taste am Bedienelement bis das Gestell seine tiefste Position erreicht hat. Halte die AB-
Taste wieder gedrückt bis die LED-Anzeige „RST“ anzeigt. Halte dann die Taste 2 gedrückt (ca. 5 Sekun-
den), während das Bedienelement „RST“ blinkt und dann auf eine der beiden Ansichten umschaltet:
10.3 = cm
10.4 = inches
Lasse die Taste 2 los und drücke sie erneut bis die gewünschte Einstellung
erreicht ist. Sobald die gewählte Einstellung angezeigt wird, lasse die Taste los und warte etwa 5 Sekun-
den bis die Anzeige zu „RST“ zurückkehrt.
Beende den RESET-Vorgang, indem du die AB-Taste gedrückt hältst bis sich der Schreibtisch etwas mehr
absenkt, aufsteigt und stoppt. Lasse die Taste los. Die neue Messeinstellung wird gespeichert und dein
Schreibtisch ist nun einsatzbereit.
Der Kollisionsschutz bewirkt, dass wenn der Schreibtisch beim Hoch- oder Runterfahren auf einen Ge-
genstand stößt, dieser sofort anhält und etwas zurückfährt. Dieser Schutz kann aktiviert und deaktiviert
werden. Drücke die AB-Taste am Bedienelement bis das Gestell seine tiefste Position erreicht hat. Halte
die AB-Taste wieder gedrückt bis die LED-Anzeige „RST“ anzeigt. Halte dann die AUF-Taste gedrückt (ca.
5 Sekunden), während die LED „RST“ blinkt und dann auf eine der beiden folgenden Anzeigen um-
schaltet:
10.5 = 10 kg Druck (am empfindlichsten)
10.6 = 15 kg Druck (mittelempfindlich)
10.7 = 20 kg Druck (am wenigsten empfindlich)
Lassen die AUF-Taste los. Halte die AUF-Taste erneut gedrückt bis die gewünschte Einstellung erreicht ist.
Sobald die gewählte Einstellung angezeigt wird, lasse die Taste los und warte etwa 5 Sekunden bis die
Anzeige zu „RST“ zurückkehrt.
Beende den RESET-Vorgang, indem du die AB-Taste gedrückt hältst bis sich der Schreibtisch etwas mehr
absenkt, leicht ansteigt und stoppt. Lasse die Taste los. Die neue Einstellung der Antikollisionsempfind-
lichkeit wird gespeichert und dein Schreibtisch ist nun einsatzbereit.
1.10 Bedienelemente sperren
1.11 Änderung der Anzeige von Zentimeter in Inch
1.12 Änderung der Anti-Kollisions-Sensitivität
Falls du Fragen hast oder Hilfe benötigst, wende dich bitte an deine Verkaufsstelle oder besuche www.novigami.com

13
Make sure no obstacles are in the desk’s path and the desktop is not touching any walls.
Make sure all cords are appropriate length to accommodate the change in height.
Do not place any objects taller than 20“ underneath the desk.
This product is designed for a usage of 2 minutes. After that it turns itself off for 18 minutes.
Do not open any of the components - the legs, control box or switch. There is a danger of
electric shock.
Keep all electrical components away from liquids.
Do not sit or stand on and do not crawl or lie under the desk frame.
Keep children away from electric height-adjustable desks, control units and handsets. There
is a risk of injury and electric shock.
In the event of a power outage or if the power cord is unplugged, a manual reset may be
necessary - see page 18.
2.1 Important information

14
2.2 Use/Liability
This height-adjustable desk has electric motors and is designed for use in dry work areas only.
The desk height is adjustable so that it can be positioned at the most ergonomically suitable height.
Any other use is at user’s risk. Under no circumstances does the manufacturer accept warranty claims or
liability claims for damages caused from improper use or handling of the desk frame.
Important: Please read this manual carefully.

15
Parts List
4 mm Allen Wrench*
*(included)
Phillips Head Screwdriver Tape Measure
Part Quantity Part Quantity
Tools
Portable
Electric Drill
Leg 2
Foot 2
Frame End-CB 1
Frame end 1
Center Rail 1
Side Bracket 2
Control Box 1
Handset 1
Power Card 1
Cable (1.3m) 1
M6×10 Machine Screw 16
M6×14 Machine Screw 12
M5×20 Wood Screw 7
M5×16 Wood Screw 2
Cable Clip 2
Cable Manager 1
1
2
4
5
6
7
8
9
10
11
12
13
14
15
3a
3b
2.3 Assembly

16
Lay out all components and hardware to ensure that you have all the components and hardware lis-
ted on the parts page. Slide the Control Box (part 6) off the Frame End-CB (part 3a) and set aside.
Place one of the legs (part 1) into the Frame End-CB (part 3a) ensu-
ring that the bar (arrow) is on “top” in relation to the Leg (part 1). Line
up the holes on the Leg (part 1) with the holes on the Frame End-CB
(part 3a).
Using the supplied Allen Wrench, insert four (4) M6×10 Machine
Screws (part 10) through the holes in the Frame End-CB (part 3a),
going into the Leg (part 1) and rotate each screw just a few turns. After
all four (4) M6×10 Machine Screws (part 10) are inserted, tighten all
four (4) screws. Do the same for the other Leg (part 1) and the Frame
End (part 3b).
If you drop a screw inside the frame end, simply tilt to retrieve.
The Frame End-CB (part 3a) should be placed on the side of the desk whe-
re you plan to mount the Control Box (part 6) and the Handset (part 7).
Slide the Side Bracket (part 5) into the Frame End-CB (part 3a). Insert two
(2) M6×14 Machine Screws (part 11) through the two (2) holes in the bot-
tom of the Frame End (part 3a) going into the inserted Side Bracket (part
5). Using the supplied Allen Wrench, rotate each screw just a few turns.
After both M6×14 Machine Screws are inserted, tighten both screws.
Do the same for the other frame end/leg assembly.
Slide the two (2) Center Rails (part 4) into the two Frame
Ends (parts 3a & 3b) ensuring:
a) the slots in the Center Rails (part 4) face inward
b) the slots in the Center Rails (part 4) are closer to the top
edge when the assembly is upside down (see inset).
Fully separate Frame End (part 3b) from Frame End-CB (part 3a). You will find the Center Rails
(part 4) inside.
For each leg assembly, attach a Foot (part 2) with four (4) M6×14 Ma-
chine Screws (part 11) and tighten in a cross-pattern.
2.3 Assembly
1.
2.
3.
4.
5.

17
Your desktop is not pre-drilled. You can use both sides as top
and bottom side.
Adjust the width of the desk base to fit the desktop by sliding
the two halves outward. We recommend leaving at least 1/2“
of the desktop width (on each end) protruding beyond the
frame width and centering the Side Brackets (part 5) fore and
aft.
Attach the Handset (part 7) so the front of the handset is flush with the front desktop edge (or re-
cessed up to 1/8“). The handset may be placed anywhere along the front edge of the desktop but
we recommend placing it toward an end so it does not interfere with your chair when seated. Use
two (2) M5×16 Wood Screws (part 13) to attach the handset to the desktop.
Do not overtighten screws in this step. Overtightening could cause damage to the components.
Turn the assembled desk right-side up. With at least two people, grab the DESK BASE (not the desk-
top) and turn the desk right-side up. Adjust the pre-installed glides on the Feet (part 2) as needed.
Plug the Power Card (part 8) into a 230v outlet and your desk is ready to use!
Attach the cable manager (part 15) to the frames using eight
(8) M6×10 Machine Screws (part 10). With this step you also
lock the position of the Center Rails (part 4).
Ensure that the M6×10 Machine Screws (part 10) contacts
the Center Rails (part 4) by sliding the Center Rails (part 4) as
needed.
Double-check that the wood screws are not too long for your
desktop and won’t puncture the surface when screwed all the
way in.
We recommend that you pre-drill any holes needed for faste-
ners. Never use countersunk screws.
Attach the desk base to the underside of the desktop using
seven (7) M5×20 Wood Screws (part 12).
Then the control box (part 6) can be pushed back onto the
frame end (part 3a) and then all electronic components can
be connected together.
2.3 Assembly
6.
7.
8.
9.
10.
11.

18
Height Range 23.5“ - 49” (without desktop)
Base Width 45“ – 70“
Travel Speed 1.5” per second (no load)
Load Capacity 1000N
Duty Cycle Max. use 2 minutes, 18 minutes off
Further Features Soft start/stopp
Adjustable leveling studs
4 Memory presets
IMPORTANT: You must RESET the desk prior to use.
RESET PROCEDURE: Press and hold the DOWN button on the Handset (part 7) until the desk reaches
ist lowest height. Release the DOWN button. Press and hold the DOWN button again until the LED dis-
play reads “RST” or about 10 seconds on non-LED handset models. Release the DOWN button. Press
and hold the DOWN button again until the desk lowers a little bit more, slightly rises and stops. Release
the DOWN button. Your desk is now ready to use.
The desk base can be adjusted by pressing and holding either the UP or DOWN button until the desired
height is reached.
To program up to four presets (on some models): Use the up/down buttons to find a desired height,
then press “M” followed by a number 1 - 4.
CAUTION: Once a preset button is pushed, the desk will move to the programmed height (please see
2.1 Important information).
If your desk is not functioning properly it may need to be reset. Follow the RESET procedure outlined in the
section 2.4 Start-up procedure.
If your desk displays “RST” (reset), perform the reset procedure outlined in the section 2.4 Start-up procedure.
If the LED readout displays an error message (”Er1” -”Er13”), confirm that all wired connections are secure
(legs to cables, cables to control box). Then perform the reset procedure outlined in the section 2.4 Start-up
procedure. If the error message persists after the reset procedure, contact our service team.
If the handset displays “HOT”, let the base cool down for 20 minutes.
2.4 Start-up procedure
2.5 Specifications
2.6 Troubleshooting

19
Press the DOWN button on the Handset (part 7) until the base reaches its lowest position. Press and
hold the DOWN button again until the LED display reads “RST”.
Press and hold the 1 button (about 5 seconds) while the LED flashes “RST” and then switches to either:
10.1 = One-Touch
10.2 = Constant-Touch
Release the 1 button. Press the 1 button again until the desired setting is reached. Once the chosen
setting is displayed, release the button and wait about 5 seconds for the display to return to “RST”.
Finish the reset process by pressing and holding the DOWN button until the desk lowers a little bit
more, slightly rises and stop. Release the button. The new program setting is saved and your desk is now
ready to use.
Press the DOWN button on the Handset (part 7) until the base reaches its lowest position. Measure the
distance from floor to the top surface of the desktop. If the number on the LED display does NOT match
your measurement, follow these steps:
Press and hold the DOWN button until the LED display reads “RST”. Press and hold the “M” button (ab-
out 5 seconds) until the LED displays the flashing height. (If the display returns to “RST” before the next
step is taken, repeat this step.) Use the UP/DOWN buttons to change the value of the starting height so
that it matches your measurement. Wait about 5 seconds and the display will return to “RST”. Finish the
reset process by pressing and holding the DOWN button again until the desk lowers a little bit more,
slightly rises and stops. Release the button. The new starting height value is saved and your desk is now
ready to use.Note: the LED display has a ± 0.1 tolerance.
2.7 Programming
2.8 Setting the LED retracted height

20
This base is designed to go its minimum and maximum heights, allowing for the widest possible range.
If you prefer to change the settings to a more narrow range, follow these steps:
Make sure the power is ON and a number reads in the LED display (if no number appears, please fol-
low the Reset procedure described in section 2.4 Start-up procedure).
To Set the Upper-Limit Position:
Use the UP/DOWN buttons to move the base to the desired maximum-height position. Press the “M”
button and release. Press the UP button and release. The LED display will flash “S-”. Press and hold the
“M” button (about 2 seconds) until the LED display changes to “999”. The display will automatically
return to the selected height. The new upper limit is now set.
To Set the Lower-Limit Position:
Use the UP/DOWN buttons to move the base to the desired minimum-height position. Press the “M”
button and release. Press the DOWN button and release. The LED display will flash “S-”. Press and hold
the “M” button (about 2 seconds) until the LED display changes to “000”. The display will automatically
return to the selected height. The new upper limit is now set.
To Remove the Upper/Lower Limit Positions:
Press and hold the “M” button until the LED display flashes “S-” and then release it. Within 5 seconds,
press the “M” button again and hold for 2 seconds. The LED display will change to “555” and then
automatically return to the height display. The upper and lower limits are now removed.
ATTENTION: A RESET procedure requires the desk base to full retract (beyond any lower limit set).
Please ensure that you have the proper clearance below the desk base.
After the upper and lower limits are set, the previous memory positions (1, 2, 3, 4) may be outside the
new range of movement. If so, simply reset the memory positions.
If you attempt to revise a previously set upper or lower limit and it is outside of the existing range, you
will need to remove the previously set upper/lower limits first.
2.9 Setting the upper and lower limits
