Power Fist 8469512 User manual

User Manual
8469512V 3.02
Please read and understand all instructions before use. Retain this manual for future reference.

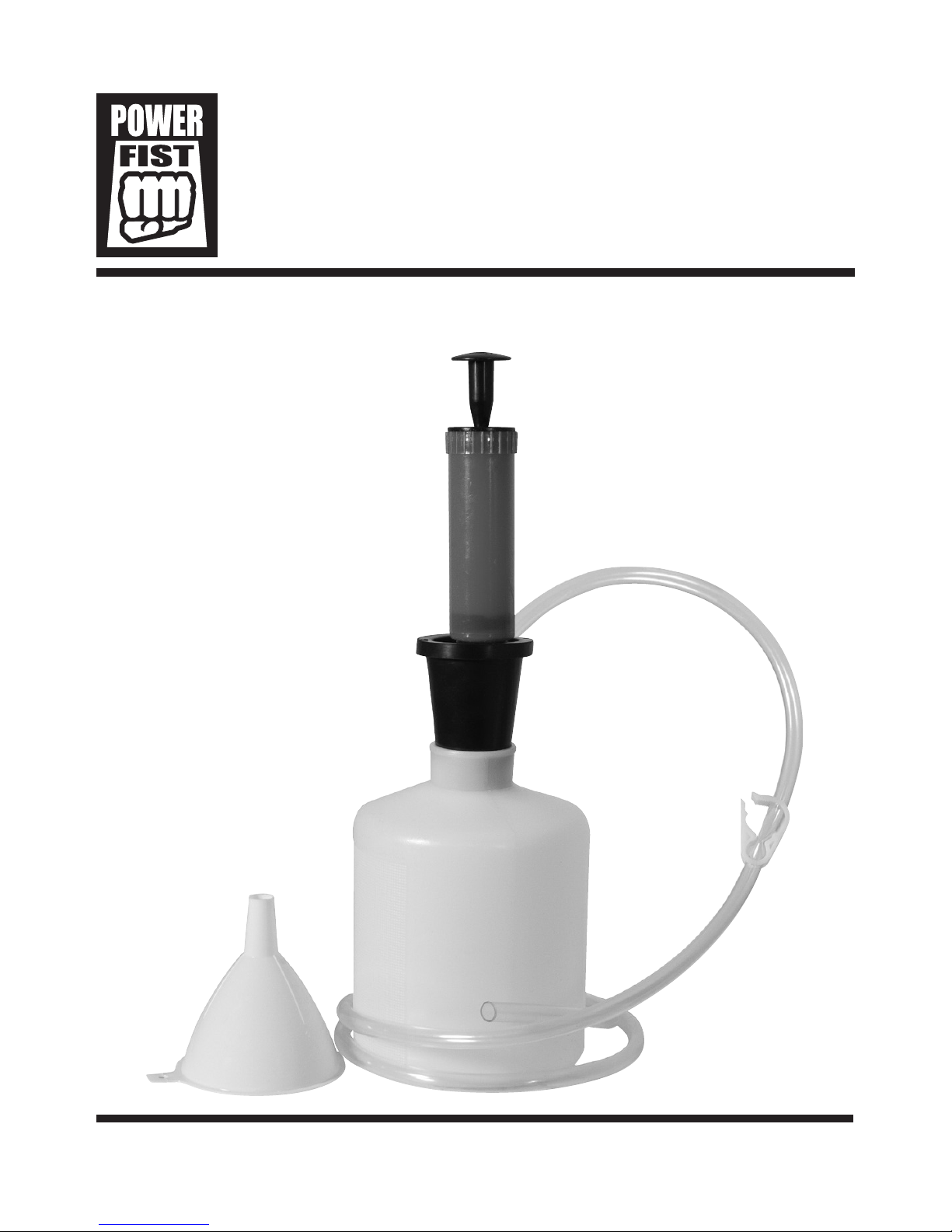

Gas / Oil Extractor

2For technical questions call: 1-800-665-8685
V 3.02 8469512
Gas / Oil Extractor
INTRODUCTION
Designed and manufactured to provide for quick and easy removal of oil, gas, and transmission /
differential fluids from the reservoirs of generators, pressure washers, air compressors, lawn and
garden tractors, or ATV’s.
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. The operator must follow
basic precautions to reduce the risk of personal injury and / or damage to the equipment. Before
allowing someone else to use this tool, make sure they are aware of all safety information.
WARNING! The warnings, cautions and instructions discussed in this instruction manual cannot
cover all possible conditions and situations that may occur. Common sense and caution are factors
that cannot be built into this product, but must be supplied by the operator.
NOTE: Keep this manual for the safety warnings, precautions and operating, inspection and
maintenance instructions. When this manual refers to a part number, it refers to the included parts list.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean and well lit.
2. Do not use in the presence of flammable gases or liquids.
3. Keep anyone not wearing the appropriate safety equipment away from the work area.
NOTE: Minimize distractions in the work environment. Distractions can cause you to lose
control of the tool.
4. Always lock up tools and keep them out of the reach of children.
PERSONAL SAFETY
CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or
American National Standards Institute (ANSI) when using the tool.
1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head
protection. Always wear ANSI approved impact safety goggles, which must provide both
frontal and side protection. Protect your hands with suitable gloves. Protect your head from
falling objects by wearing a hard hat. Wear an ANSI approved dust mask or respirator when
working around metal, wood and chemical dusts and mists. Wear ANSI approved earplugs.
Protective, electrically non-conductive clothes and non-skid footwear are recommended
when working. Wear steel-toed boots to prevent injury from falling objects.

Gas / Oil Extractor
3
Visit www.princessauto.com for more information
8469512 V 3.02
2. Control the tool, personal movement and the work environment to avoid personal injury or
damage to the tool. Stay alert, watch what you are doing and use your common sense.
a. Keep articles of clothing, jewelry, hair, etc., away from moving parts to
avoid entanglement.
b. Do not operate any machine / tool when tired or under the influence of drugs,
alcohol or medications.
c. Do not overreach when operating a tool. Proper footing and balance enables better
control of a tool in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
1. Always wear fuel and oil-resistant gloves when working with fluids.
2. Do not use to extract dangerous chemicals, poisons, acids, alkalines or solvents.
3. The container is not designed for long-term storage.
4. Do not store the unit under extreme conditions.
5. Do not adapt the unit for any other purpose than what it was originally intended for.
6. When using the extractor, make sure that there are no residual fluids in the pump’s tank
which could lead to mixing of those fluids and a much more difficult disposal.
TOOL USE AND CARE
1. Use the correct tool for the job. Maximize tool performance and safety by using the tool for
its intended task.
2. Do not modify this tool or use for a purpose for which it was not designed.
3. This tool was designed for a specific function.
Do Not:
a. Modify or alter the tool; all parts and accessories are designed with built-it safety
features that may be compromised if altered.
b. Use the tool in a way for which it was not designed.
UNPACKING
1. Carefully remove the tool from the package.
a. Retain packing material until you have carefully inspected and satisfactorily installed or
operated the tool.
2. Make sure that all items in the parts list are included.
3. Inspect the parts carefully to make sure the tool was not damaged while shipping.

Gas / Oil Extractor
4For technical questions call: 1-800-665-8685
8469512
V 3.02
PARTS IDENTIFICATION
PARTS LIST
1 Universal Adapter
2 Siphon Pump
339 in. Thin Tube
4 4 inch Adapter Tube
5 Oil Container
651 in. Thick Tube
OPERATION
TO REMOVE OIL
1. Turn on the engine for five minutes to warm the oil. Turn off the engine and allow several
minutes for the oil to drain into the reservoir.
2. Screw the siphon pump (2) onto the universal adapter (1). See figure 1.
3. Insert the 4 in. tubing (4) into the universal adapter (1). See figure 2.
4. Insert the 4 foot thin tubing (3) tightly into the 4 in. adapter tube (4) and then insert into the
universal adapter (1). See figure 3.
5. Insert the universal adapter (1) tightly into the oil container (5). See figure 4.
6. Insert the opposite end of the tubing into the dipstick or filler neck opening of the engine. The
tubing should be inserted deep enough to contact oil. See figure 5.
7. Pump the handle 10 to 15 times to start siphoning.
NOTE: If the fluid rate slows, pump the handle to increase the flow.
8. Do not fill the container (5) beyond the max fill line.
TO REMOVE GAS
WARNING! To avoid serious injury, do not use the included oil container (5) for the removal of
gasoline. Use an approved gasoline container only. Follow the safety instructions on the
gasoline container.
1. Turn off the engine and allow it to cool.
2. Screw the siphon pump (2) onto the universal adapter (1). See figure 1.

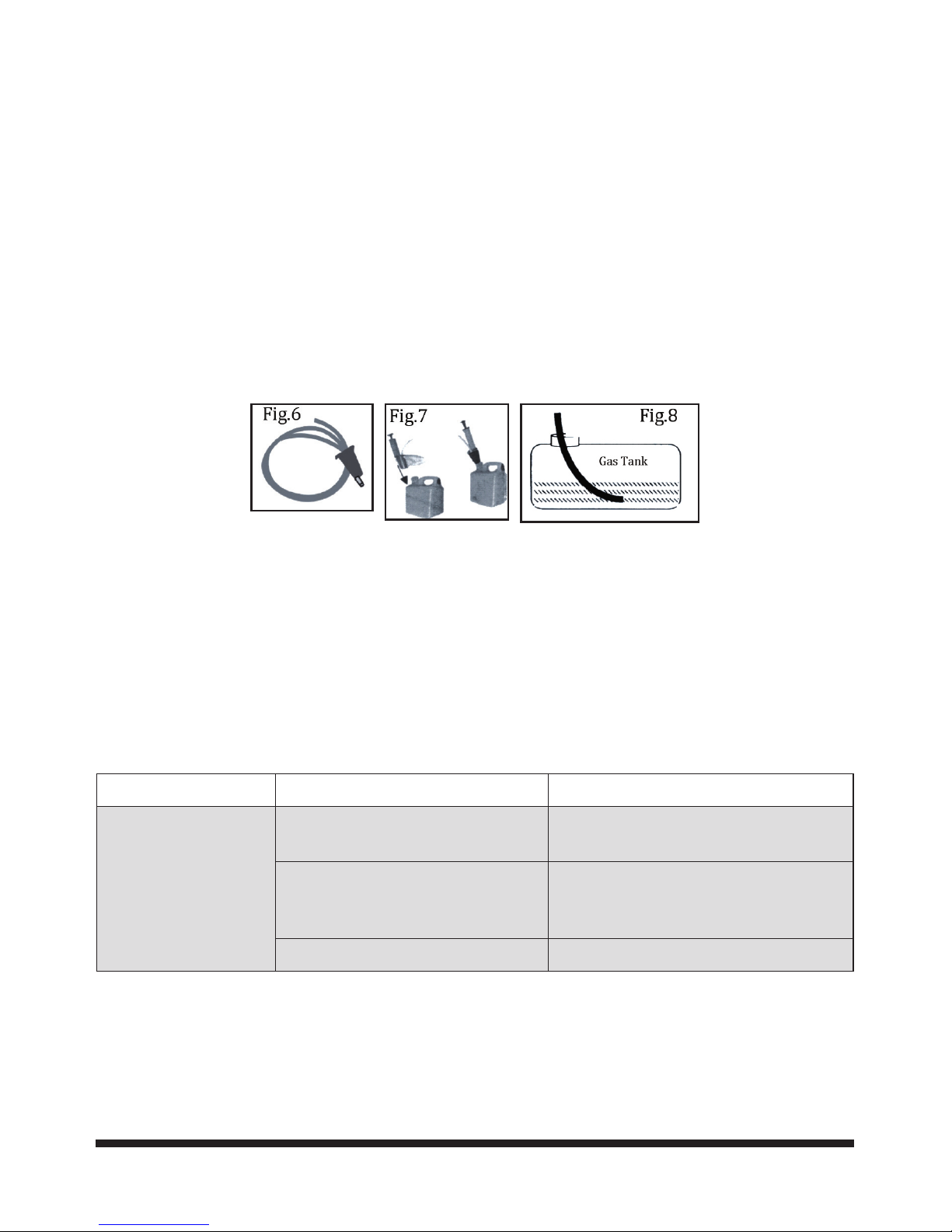

3. Insert the 6 foot thick tubing (6) into the universal adapter (1). See figure 6.

Gas / Oil Extractor
5
Visit www.princessauto.com for more information
8469512 V 3.02
4. Using an approved gas container (not included), insert the universal adapter (1) tightly into
the gas container and close the air vents on the gas container. See figure 7.
NOTE: When transferring gas from ATV to ATV or snowmobile to snowmobile, insert the
universal adapter (1) into the gas tank of the vehicle needing the gas and the opposite end of
the tube into the tank with the gas.
CAUTION! Do not leave unattended while transferring gas.
5. Insert the opposite end of the tubing into the gas tank to be siphoned. The tubing should be
inserted deep enough to contact the gas. See figure 8.
6. Pump the handle 10 to 15 times to start siphoning.
NOTE: If the fluid rate slows, pump the handle to increase the flow.
7. Do not overfill. Fill the gas container to the max fill line.
MAINTENANCE
Wipe the components dry after each use.
DISPOSING OF THE TOOL
If your tool has become damaged beyond repair, do not throw it out. Take it to the appropriate
recycling facility.
Dispose of waste liquids in accordance with local authority regulations.
TROUBLE SHOOTING
Problem Cause Remedy
Pump does not
dispense fluid
Pump is not able to create
adequate suction
Prime pump.
Pump is drawing in air,
instead of fluid
Tighten all connections of the suction
tube and of the suction tube at the
pump inlet.
Suction tube inlet is blocked Remove the suction tube and clean.

Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel
afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
8469512V 3,02
Extracteur
d’huile/essence

2En cas de questions techniques, appelez le 1-800-665-8685
V 3,02 8469512
Extracteur
d’huile/essence
INTRODUCTION
Conçu et fabriqué de façon à assurer le retrait rapide et facile de l’huile, de l’essence, de liquides à
transmission/différentiel des réservoirs de génératrices, de laveuses à pression, de compresseurs d’air,
de tracteurs pour la pelouse et le jardin et de VTT.
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil.
L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque
de blessure et/ou de dommage à l’équipement. Avant de permettre à un autre individu d’utiliser cet
outil, assurez-vous qu’il est avisé de toutes les consignes de sécurité.
AVERTISSEMENT ! Les avertissements, les mises en garde et les instructions mentionnés dans ce
manuel d’instructions ne peuvent couvrir toutes les conditions et situations pouvant se produire.
L’opérateur doit faire preuve de bon sens et prendre toutes les précautions nécessaires afin
d’utiliser l’outil en toute sécurité.
REMARQUE : Conservez ce manuel qui contient les avertissements de sécurité, les précautions et
les instructions de fonctionnement, d’inspection et d’entretien. Lorsque ce manuel fait référence à un
numéro de pièce, il fait référence à la liste des pièces comprise.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et
bien éclairée.
2. N’utilisez pas en présence de gaz ou de liquides inflammables.
3. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se
trouvent pas à proximité de l’aire de travail.
REMARQUE : Minimisez les distractions au sein de l’environnement de travail. Les
distractions peuvent causer une perte de contrôle de l’outil.
4. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
ATTENTION ! Portez de l’équipement de protection homologué par l’Association canadienne de
normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil.
1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections
pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête.
Portez toujours des lunettes antiprojections approuvées par l’ANSI qui offrent une protection

Extracteur d’huile/essence
3
Visitez www.princessauto.com pour plus d'informations
8469512 V 3,02
frontale et latérale. Protégez-vous les mains à l’aide de gants appropriés. Portez un écran
facial panoramique si votre travail produit des limailles ou des copeaux de bois. Protégez-
vous la tête de la chute d’objets en portant un casque de protection. Portez un masque
antipoussières ou un appareil respiratoire approuvé par l’ANSI lorsque vous travaillez où il
y a des poussières et des vapeurs provenant du métal, du bois ou de produits chimiques.
Portez des bouchons d’oreilles approuvés par l’ANSI. Des vêtements de protection non
conducteurs d’électricité et des chaussures antidérapantes sont recommandés pour le travail.
Pour éviter les blessures dues à la chute d’objets, portez des chaussures à embout d’acier.
2. Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter
les blessures ou le bris de l’outil. Restez alerte, portez attention à vos gestes et faites preuve
de bon sens.
a. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles pour éviter
de les faire coincer.
b. N’utilisez pas d’appareil ou d’outil si vous êtes fatigué ou sous l’effet de drogues,
d’alcool ou de médicaments.
c. N’utilisez pas l’outil si vous devez étirer les bras pour le faire. Une stabilité et un
équilibre appropriés sont nécessaires afin d’avoir un meilleur contrôle de l’outil en cas
de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
1. Portez toujours des gants résistants au carburant et à l’huile lorsque vous travaillez
avec les liquides.
2. N’utilisez pas pour extraire des produits chimiques dangereux, des poisons, des acides, des
bases ou des solvants.
3. Le contenant n’est pas conçu pour l’entreposage à long terme.
4. N’entreposez pas l’unité dans des conditions extrêmes.
5. N’adaptez pas l’unité pour toute application autre que celle pour laquelle elle avait été
initialement conçue.
6. Lorsque vous utilisez l’extracteur de liquide, assurez-vous qu’il n’existe pas de résidus de
liquide dans le réservoir de la pompe, ce qui pourrait conduire au mélange de ces liquides et
à une mise au rebut beaucoup plus difficile.
UTILISATION ET ENTRETIEN DE L’OUTIL
1. Utilisez le bon outil pour la tâche à effectuer. Maximisez la performance de l’outil et la
sécurité en utilisant l’outil pour des travaux pour lesquels il a été conçu.
2. Ne modifiez pas cet outil et ne l’utilisez pas à des fins pour lesquelles il n’a pas été conçu.
3. Cet outil a été conçu pour une utilisation spécifique.
Il ne faut pas :
a. Modifier ou altérer l’outil, toutes les pièces et tous les accessoires sont munis de
dispositifs de sécurité intégrés qui peuvent devenir inefficaces si on les modifie.
b. Utiliser l’outil à des fins pour lesquelles il n’a pas été conçu.

Extracteur d’huile/essence
4En cas de questions techniques, appelez le 1-800-665-8685
8469512
V 3,02
DÉBALLAGE
1. Retirez soigneusement l’outil de l’emballage.
a. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté l’outil avec soin
et jusqu’à ce que vous ayez installé ou utilisé celui-ci de manière satisfaisante.
2. Assurez-vous que tous les articles sur la liste de pièces sont compris.
3. Inspectez les pièces attentivement pour vous assurer que l’outil n’a pas été endommagé
pendant son transport.
IDENTIFICATION DES PIÈCES
LISTE DES PIÈCES
1 Adaptateur universel
2 Pompe à siphon
3 Tube mince de 39 po
4 Tube d’adaptateur de 4 po
5 Contenant d’huile
6 Tube épais d’une longueur de 51 po
UTILISATION
POUR RETIRER L’HUILE
1. Actionnez le moteur pendant 5 minutes pour réchauffer l’huile. Arrêtez le moteur et attendez
plusieurs minutes pour permettre à l’huile de s’écouler dans le réservoir.
2. Vissez la pompe à siphon (no2) sur l’adaptateur universel (no1). Voir la figure 1.
3. Insérez le tube de 4 po (no4) dans l’adaptateur universel (no1). Voir la figure 2.
4. Insérez le tube mince de 4 pi (no3) bien serré dans le tube d’adaptateur de 4 po (no4) et
insérez-le ensuite dans l’adaptateur universel (no1). Voir la figure 3.
5. Insérez l’adaptateur universel (no1) bien serré dans le contenant d’huile (no5).
Voir la figure 4.
6. Insérez l’extrémité opposée du tube dans l’orifice de la jauge ou du goulot de remplissage
du moteur. Le tube devrait être inséré assez profondément pour venir en contact avec l’huile.
Voir la figure 5.
7. Actionnez la poignée de 10 à 15 fois pour commencer à siphonner.
REMARQUE : Si le débit de liquide ralentit, actionnez la poignée pour accroître celui-ci.
8. Ne remplissez pas le contenant (no5) au-delà de la ligne de remplissage max.

Extracteur d’huile/essence
5
Visitez www.princessauto.com pour plus d'informations
8469512 V 3,02
POUR RETIRER L’ESSENCE
AVERTISSEMENT ! Pour éviter les blessures graves, n’utilisez pas le contenant d’huile (no5)
compris afin d’enlever l’essence. Utilisez un contenant approuvé pour l’essence seulement.
Observez les instructions de sécurité apparaissant sur le contenant d’essence.
1. Arrêtez le moteur et laissez-le refroidir.
2. Vissez la pompe à siphon (no2) sur l’adaptateur universel (no1). Voir la figure 1.
3. Insérez le tube épais de 6 pi (no6) dans l’adaptateur universel (no1). Voir la figure 6.
4. En utilisant un contenant d’essence approuvé (non compris), insérez l’adaptateur universel
(no1) bien serré dans le contenant d’essence et fermez les évents sur le contenant d’essence.
Voir la figure 7.
REMARQUE : Lors du transfert d’essence d’un VTT à un autre ou d’une motoneige à une
autre, insérez l’adaptateur universel (no1) dans le réservoir à essence du véhicule ayant
besoin d’essence et l’extrémité opposée du tube dans le réservoir contenant l’essence.
ATTENTION ! Ne laissez pas sans surveillance lors du transfert de l’essence.
5. Insérez l’extrémité opposée du tube dans le réservoir contenant l’essence qu’on doit
siphonner. Le tube devrait être inséré assez profondément pour venir en contact avec
l’essence. Voir la figure 8.
6. Actionnez la poignée de 10 à 15 fois pour commencer à siphonner.
REMARQUE : Si l’écoulement du liquide ralentit, actionnez la poignée pour accroître le débit.
7. Ne remplissez pas à l’excès. Remplissez le contenant d’essence jusqu’à la ligne de
remplissage max.
ENTRETIEN
Séchez les composants en les essuyant après chaque usage.
MISE AU REBUT DE L’OUTIL
Si votre outils est trop endommagée pour être réparée, ne la jetez pas. Apportez-la à un centre de
recyclage approprié.
Mettez les liquides usés au rebut conformément aux réglementations des autorités locales.

Extracteur d’huile/essence
6En cas de questions techniques, appelez le 1-800-665-8685
8469512
V 3,02
DÉPANNAGE
Problème Cause Solution(s)
La pompe
ne distribue
aucun liquide.
La pompe ne produit pas une
succion suffisante.
Amorcez la pompe.
La pompe aspire de l’air au
lieu du liquide.
Serrez tous les raccords du tube
d’aspiration et le tube d’aspiration au niveau
de l’admission de la pompe.
L’admission du tube
d’aspiration est bloquée.
Retirez le tube d’aspiration et nettoyez la
crépine au niveau de l’admission du tube.
