Power Fist 8656878 User manual

V4.0 8656878
Please read and understand all instructions before use. Retain this
manual for future reference.
User Manual
600lbAdjustableSteel
TrailerDolly

8656878 600 lb Adjustable Steel Trailer Dolly V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Type Manual Dolly
Tongue Weight 600 lb (270 kg)
Trailer Ball Size 1-7/8 in. (4.76 cm)
Tire Size 4-7/64 x 3-1/2 to 4 in. (10.41 x 8.89 to 10.16 cm)
Construction Steel
Finish Powder Coat
INTRODUCTION
Move around any type of light weight trailer with ease. Adjustable trailer
ball height from 18-1/2 to 26 in. (47 to 66 cm).
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or
inspection and maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A
notice is an alert that there is a possibility of property damage, injury or
death if certain instructions are not followed.
600lbAdjustableSteel
TrailerDolly

V4.0 600 lb Adjustable Steel Trailer Dolly 8656878
Visit www.princessauto.com for more information 3
DANGER! This notice indicates an immediate and specific hazard
that will result in severe personal injury or death if the
proper precautions are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice
that could result in severe personal injury or death if the
proper precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that
may result in minor or moderate injury if proper practices
are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe
practice will result in equipment or property damage, but
not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well
lit and free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away
from the work area.
3. Store unused tools properly in a safe and dry location to prevent rust
or damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side
protection for the eyes. Eye protection equipment should comply
with CSA Z94.3-07 or ANSI Z87.1 standards based on the type of
work performed.

8656878 600 lb Adjustable Steel Trailer Dolly V4.0
4 For technical questions call 1-800-665-8685
2. Wear gloves that provide protection based on the work materials or
to reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment
and tool.
4. Non-skid footwear is recommended to maintain footing and balance
in the work environment.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs,
alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a
specific function. Do not modify or alter this tool or use it for
an unintended purpose.
2. Do not exceed the overall maximum load capacity of 600 lb (270 kg).
3. When hitching, unhitching or moving the trailer, keep limbs away
from the trailer tongue. Keep children at a safe distance.
4. Chock the loaded trailer properly before moving the trailer dolly
into place.

V4.0 600 lb Adjustable Steel Trailer Dolly 8656878
Visit www.princessauto.com for more information 5
5. Secure the trailer tongue to the coupler before removing the chocks
and moving the trailer.
6. Take precautions to prevent uncontrolled trailer movement once it is
connected to the trailer dolly. A sloped ground can cause gravity to
pull the trailer dangerously out of control.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for
damage. Make sure that all items in the parts list are included.
Contents:
• 600 lb Adjustable Steel Trailer Dolly
ASSEMBLY&INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
1. Attach the tires (#9) to the base (#14) using Ф2.5 cotter pins (#7)
and Ф16 flat washers (#8). Insert the trailer hitch ball (#5) into the
support (#13) using a Ф16 flat washer (#8) Insert the assembly into
the base (#14) and secure using the PTO lock pin (#6).
2. Attach the second tow bar (#12) and the leg (#5) to the base using
M10x45 bolts (#1), Ф10 spring washers (#2), Ф10 flat
washers (#3) and M10 nuts (#4).
3. Attach the first tow bar (#11) to the second tow bar (#12) using
M10x45 bolts (#1), Ф10 spring washers (#2), Ф10 flat
washers (#3) and M10 nuts (#4). Attach the rubber handles (#10) to
the first tow bar (#11).
4. Tighten the connections before use.

8656878 600 lb Adjustable Steel Trailer Dolly V4.0
6 For technical questions call 1-800-665-8685
CARE&MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient,
easier to control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged
or worn components.
3. Follow instructions for lubricating and changing accessories.
4. Only use accessories intended for use with this tool.
5. Keep the tool handles clean, dry and free from oil/grease at all times.
6. Maintain the tool’s labels and name plates. These carry important
information. If unreadable or missing, contact Princess Auto Ltd. for
replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
CLEANING
Wipe the surface with a clean, moist cloth. Do not use solvents.
STORAGE
When not in use for an extended period, tighten the connections before
using the tool again. When storing a dolly trailer connected to a trailer,
chock them properly
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Contact Princess Auto Ltd. for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified
technician service the tool.

V4.0 600 lb Adjustable Steel Trailer Dolly 8656878
Visit www.princessauto.com for more information 7

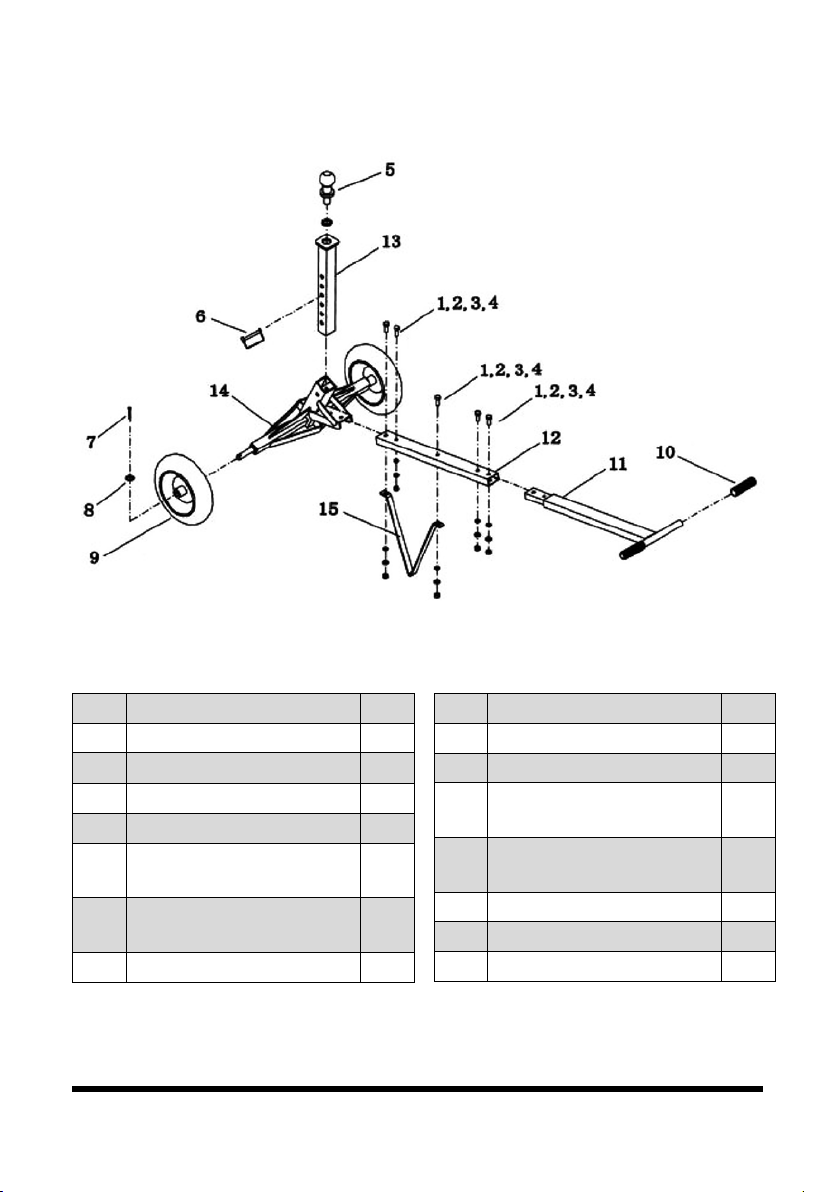

PARTSBREAKDOWN
Fig. 1
PARTS LIST
# DESCRIPTION QTY
1 M10x45 bolt 5
2 Ф10 Spring washer 5
3 Ф10 Flat washer 5
4 M10 nut 5
5 Trailer hitch ball 1
6 PTO lock pin 1
7 Ф2.5 Cotter pin 2
8 Ф16 Flat washer 2
9
Tire
2
10 Rubber handle 2
11 First tow bar 1
12 Second tow bar 1
13 Support 1
14 Base 1
15 Leg 1

V 4,0 8656878
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Chariotréglableenacier
pourremorque,600lb

8656878 Chariot réglable en acier pour remorque, 600 lb V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Type Chariot manuel
Poids du triangle d'attelage 270 kg (600 lb)
Taille de la boule de remorquage 4,76 cm (1-7/8 po)
Dimension des pneus 10,41 x 8,89 à 10,16 cm (4-7/64 x 3-1/2 à 4 po)
Construction Acier
Finition Revêtement en poudre
INTRODUCTION
Déplacez tout genre de remorque légère sans trop d'efforts. Hauteur de boule
de remorque ajustable de 47 à 66 cm (18-1/2 à 26 po).
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
Chariotréglableenacier
pourremorque,600lb

V 4,0 Chariot réglable en acier pour remorque, 600 lb 8656878
Visitez www.princessauto.com pour plus d'informations 3
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures
corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.

8656878 Chariot réglable en acier pour remorque, 600 lb V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les
pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
DANGER ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil
(obtenus après un emploi répété) de se substituer à une adhésion stricte aux
règles de sécurité de l'outil. Si vous utilisez cet outil de façon dangereuse
ou incorrecte, vous pouvez subir des blessures corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. Ne depassez pas la capacite de charge totale 270 kg (600 lb).
3. Lors de l’attelage, du dételage ou pour déplacer la remorque, tenez les
membres à l’écart du triangle d’attelage. Tenez les enfants à une
distance sécuritaire.
4. Assurez-vous que la remorque chargée est bien retenue au moyen de cales
de roue avant de placer le chariot de remorque.
5. Assurez-vous que le triangle d’attelage est relié solidement à la boule
d’attelage avant d’enlever les cales de roue et de déplacer la remorque.

V 4,0 Chariot réglable en acier pour remorque, 600 lb 8656878
Visitez www.princessauto.com pour plus d'informations 5
6. Procédez avec soin pour éviter tout déplacement incontrôlé de la remorque
après l’avoir reliée au chariot de remorque. Un terrain incliné peut faire en
sorte que la gravité entraînera dangereusement la remorque qui sera ainsi
hors de contrôle.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont
compris.
Contenu :
• Chariot réglable en acier pour remorque, 600 lb
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise
1. Installez les pneus (no9) sur la base (no14) au moyen de goupilles
fendues Ф2,5 (no7) et de rondelles plates Ф16 (no8). Insérez la boule
d’attelage de remorque (no5) dans le support (no13) au moyen d’une
rondelle plate Ф16 (no8). Insérez l’assemblage dans la base (no14) et
fixez-le avec la goupille de sécurité de la prise de force (no6).
2. Installez la deuxième barre de remorquage (no12) au pied (no5) au moyen
de boulons M10x45 (no1), de rondelles à ressort Ф10 (no2), de rondelles
plates Ф10 (no3) et d’écrous M10 (no4).
3. Fixez la première barre de remorquage (no11) à la deuxième barre de
remorquage (no12) au moyen de boulons M10x45 (no1), de rondelles à
ressort de Ф10 (no2), de rondelles plates de Ф10 (no3) et d’écrous M10
(no4). Fixez les poignées en caoutchouc (no10) à la première barre
de remorquage (no11).
4. Serrez les points de raccordement avant l’utilisation.

8656878 Chariot réglable en acier pour remorque, 600 lb V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Suivez les instructions pour lubrifier et remplacer les accessoires.
4. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
5. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
6. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont illisibles
ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
NETTOYAGE
Essuyez la surface au moyen d’un chiffon propre et humide. N’utilisez pas de solvants.
ENTREPOSAGE
Serrez tous les points de raccordement avant l’utilisation suivant une période
d’inutilisation prolongée. Lors de l’entreposage, retenez bien le chariot au
moyen de cales de roue lorsque celui-ci est attaché à la remorque.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.

V 4,0 Chariot réglable en acier pour remorque, 600 lb 8656878
Visitez www.princessauto.com pour plus d'informations 7
RÉPARTITION DES PIÈCES
fig. 1
LISTE DES PIÈCES
NODESCRIPTION QTÉ
1 Boulons M10x45 5
2 Rondelle à ressort
Ф
10 5
3 Rondelle plate
Ф
10 5
4 Écrou M10 5
5 Boule d’attelage de
remorque
1
6 Goupille de sécurité de la
prise de force
1
7 Goupille fendue
Ф
2,5 2
8 Rondelle plate Ф16 2
9 Pneu 2
10 Poignée en caoutchouc 2
11 Première barre de
remorquage
1
12 Deuxième barre de
remorquage
1
13 Support 1
14 Base 1
15 Pied 1
