Powermate King Pro P-WLE-1639-E Product guide

ILLUSTRATED PARTS BOOK
4-Cycle Edger King PRO
P-WLE-1639-[E]

1

2
Table of Contents
Top Level Assembly.................................................................................................. 3
Engine – Top Level Assembly ............................................................................... 4
Quill Arm Assembly ................................................................................................. 5
Frame Assembly…...................................................................................................... 6
Fixed Rear Wheel Assembly................................................................................... 7
Adjustable Rear Wheel Assembly......................................................................... 8
Front Wheel Assembly.............................................................................................. 9
Blade Arm Assembly............................................................................................... 11
Handle Assembly...................................................................................................... 13
Engine – Sub Level Assembly .............................................................................. 15
Piston / Connecting Rod Assembly ................................................................... 17
Crankcase Cover Assembly ................................................................................. 18
Crankshaft Assembly ……...................................................................................... 19
Air Filter Assembly.................................................................................................. 20
Carburetor Assembly ............................................................................................. 21
Crankcase Assembly…........................................................................................... 22
Fly Wheel Assembly ............................................................................................... 23
Fuel Tank Assembly................................................................................................ 24
Muffler Assembly..................................................................................................... 25
Engine Side Assembly............................................................................................ 27
Cylinder Head Assembly........................................................................................ 29
Centrifugal Governor Assembly......................................................................... 31
Valve Timing Assembly.......................................................................................... 33

3

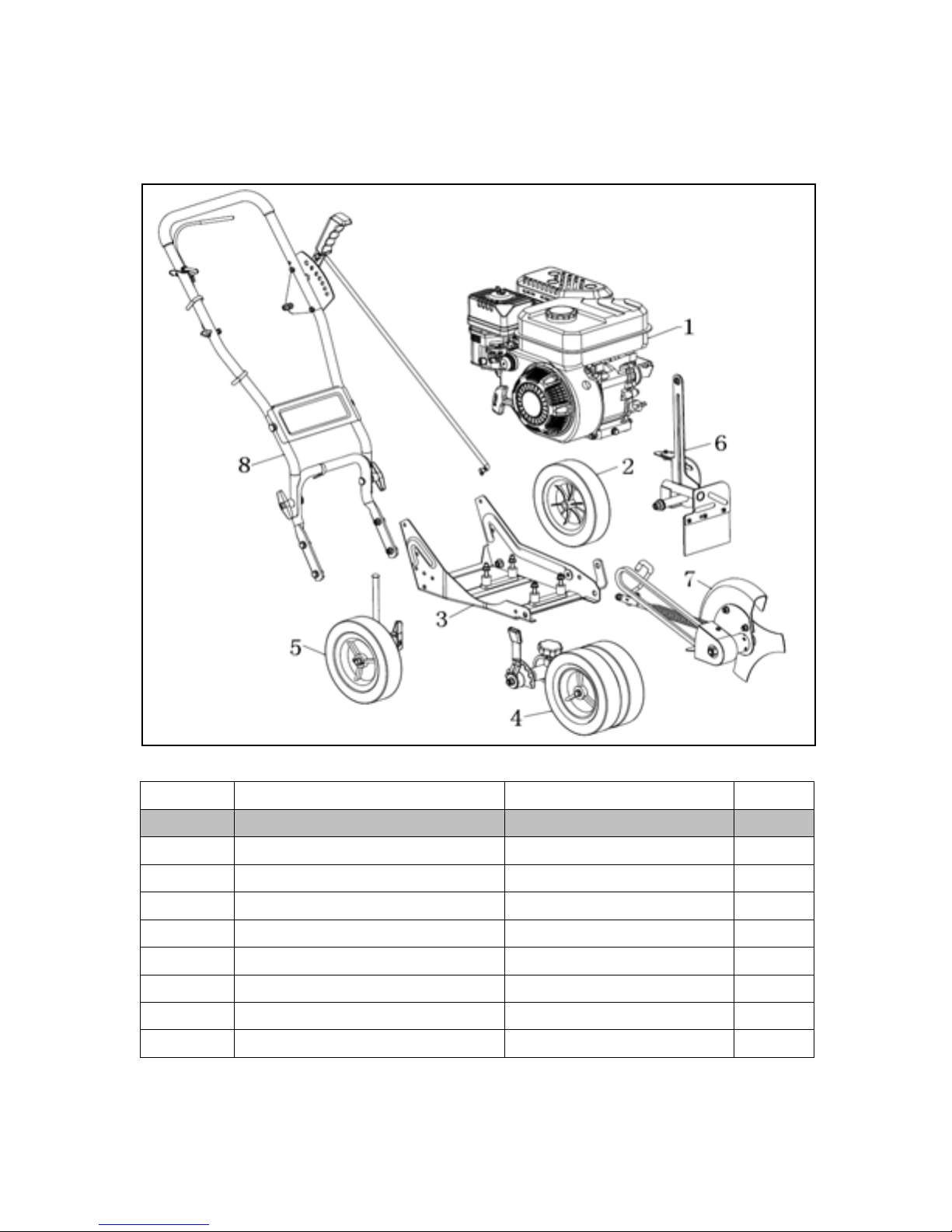

Top Level Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Engine Top-Level Assembly
See Page 4
1
2
Fixed Rear Wheel Assembly
See Page 7
1
3
Frame Assembly
See Page 6
1
4
Front Wheel Assembly
See Page 9
1
5
Adj. Rear Wheel Assembly
See Page 8
1
6
Quill Arm Assembly
See Page 5
1
7
Blade Arm Assembly
See Page 11
1
8
Handle Assembly
See Page 13
1

4
Engine – Top Level Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Bolt, M8X66
A100443
2
2
Cover, Engine Pulley
A100441
1
3
Spacer, Sleeve
A100442
2
4
Bolt, M8*1-20
A100444
1
5
Spring Washer 8
A100445
1
6
Flatwasher
A100446
1
7
Pulley, Half "V"
A100447
2
8
Engine Sub-level Assembly w/
Labels
A101140
1
8.1
Engine Sub-Level Assembly
See Page 15
1
8.2
Oil Hang Tag - Fuel Tank
A101015
1
8.3
Oil Hang Tag - Oil Dipstick
A100979
1

5

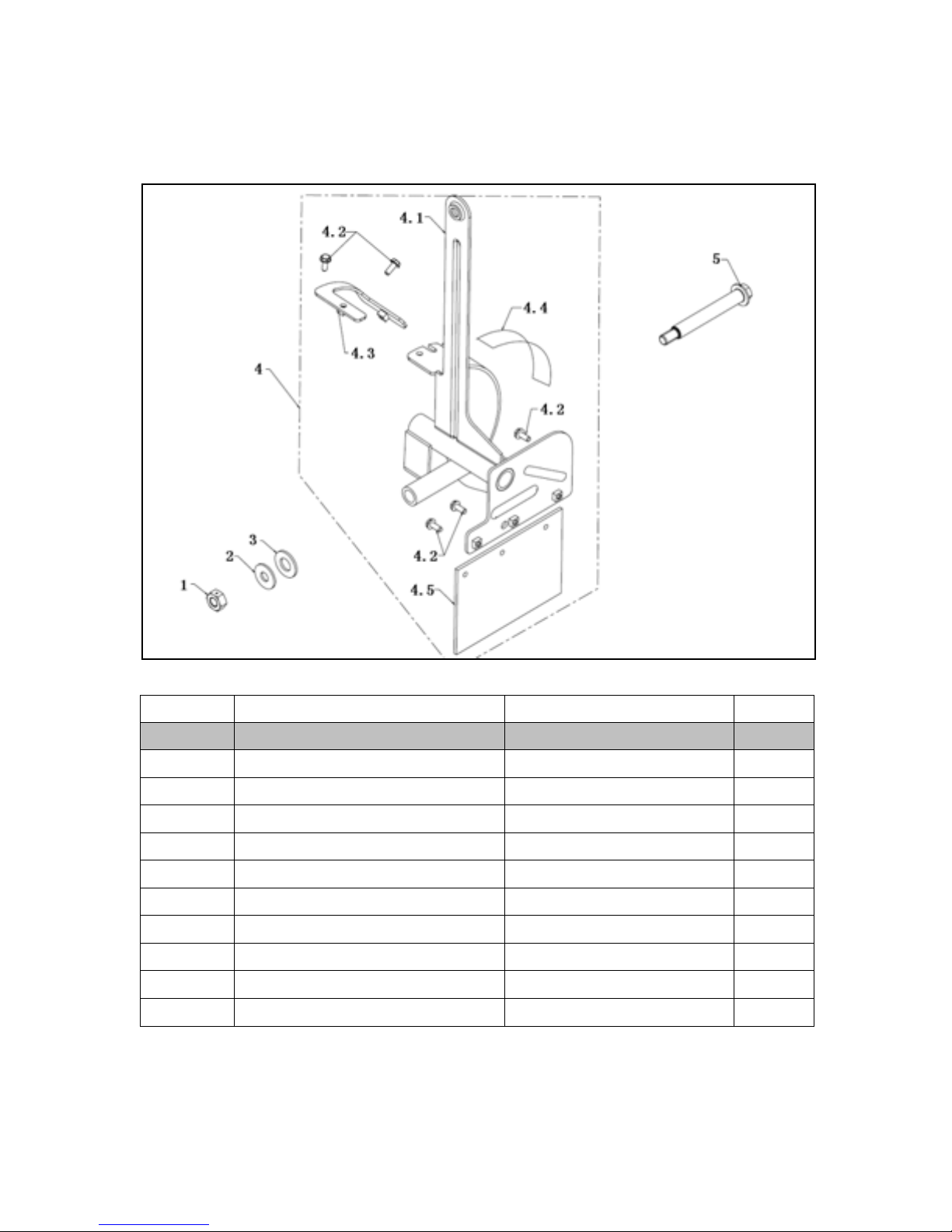

Quill Arm Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Lock Nut, M10
A101141
1
2
Flatwasher
A100471
1
3
Flatwasher
A100470
1
4
Quill Support Assembly.
A101118
1
4.1
Quill Support
A101119
1
4.2
Bolt, M5X12
A100472
5
4.3
Bracket, Blade Angle Control
A101120
1
4.4
Label, Blade Angle
A101056
1
4.5
Rubber Deflector
A100468
1
5
Bolt
A101144
1

6

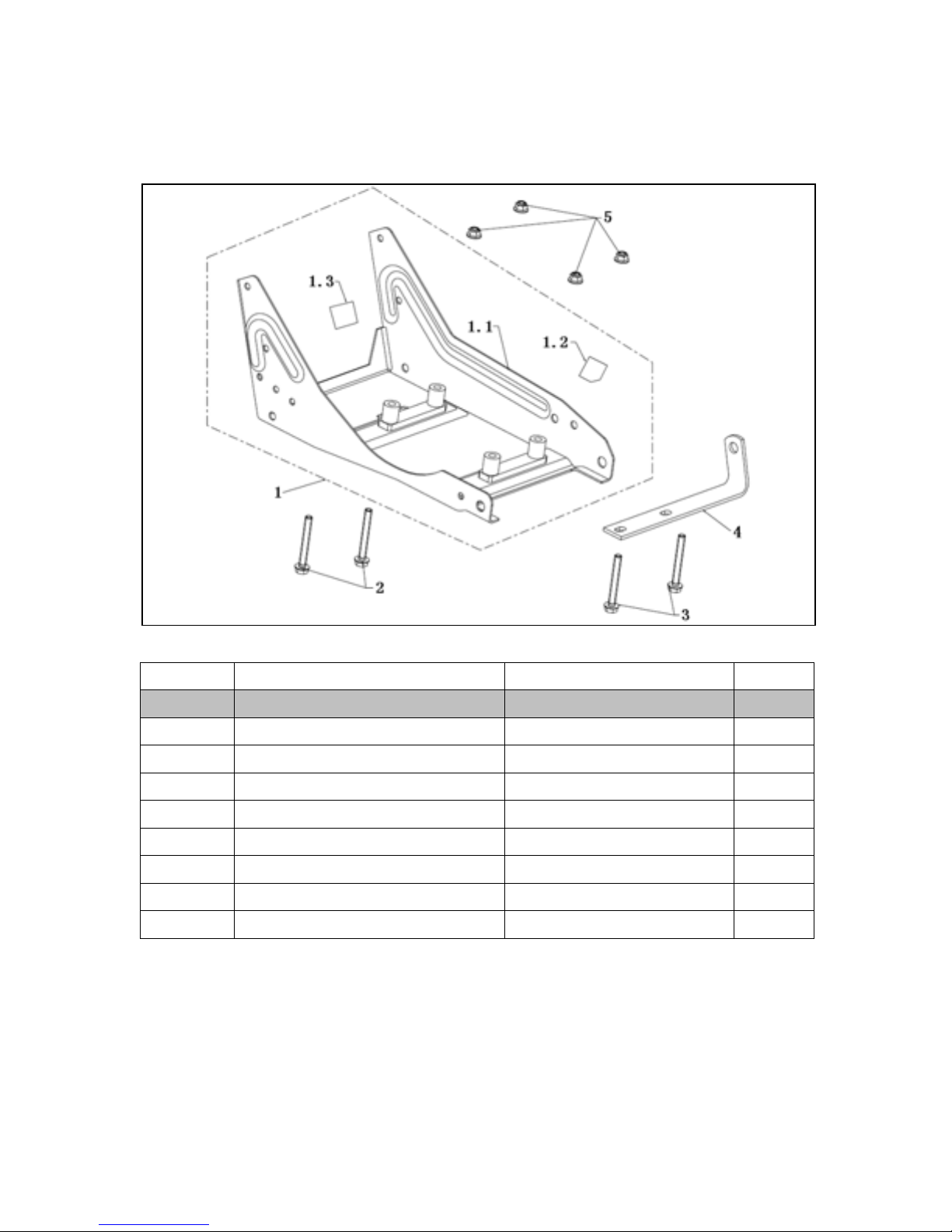

Frame Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Frame Sub-Assembly
A101145
1
1.1
Frame
For Reference Only
1
1.2
Label, Oil Fill
A101019
1
1.3
Label, Rear Wheel Adjust
A101146
1
2
Bolt, M8X65
A101147
2
3
Bolt, M8X70
A101148
2
4
Strap
A100469
1
5
Nut, M8
A100450
4

7

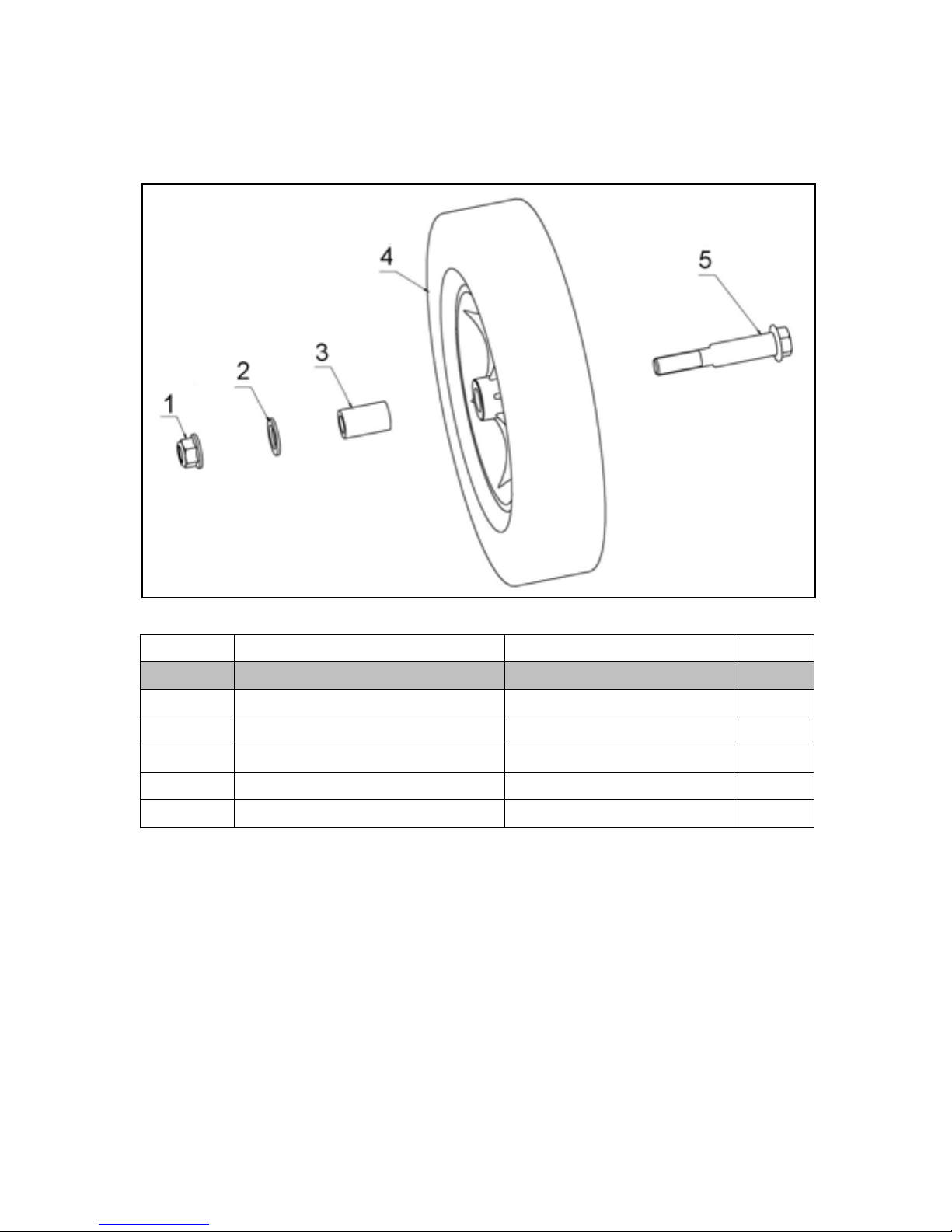

Fixed Rear Wheel Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Nut, M10
A100712
1
2
Flatwasher
A100463
1
3
Spacer, Sleeve
A100464
1
4
Tire & Rim
A100454
1
5
Bolt
A100465
1

8
Adjustable Rear Wheel Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Cotter Pin
A100452
1
2
Flatwasher
A100453
2
3
Tire & Rim
A100454
1
4
Rod, Wheel Support
A100455
1
5
Bolt, M8X50
A100457
1
6
Clevis
A100456
1
7
Bolt, M8X16
A100458
2
8
Bracket, Curb Hopping Mounting
A100459
1
9
Nut, M8
A100450
2
10
Spacer, Sleeve
A100460
1
11
Flatwasher
A100477
1
12
Knob, Wing, M8
A101111
1
13
Nut, M8
A100710
1

9
Front Wheel Assembly

10
Front Wheel Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Nut, M10X1.25
A100708
1
2
Flatwasher
A100502
1
3
Lever Assembly, Height Adjust
A101112
1
3.1
Knob, Rectangle
A101113
1
3.2
Lever, Height Adjust
For Reference Only
1
4
Plastic Washer
A100486
1
5
Spacer, Height Adjust
A101024
1
6
Bolt, M8X16
A100458
1
7
Plate, Height Adjust
A101114
1
8
Nut, M8
A100450
2
9
Knob Assembly, Lateral Adjust
A101115
1
9.1
Knob, Molded
For Reference Only
1
9.2
Spring
A101028
1
10
Shaft, Curb Hopping
A101029
1
11
Push Nut, Washer
A100473
1
12
Tire & Rim
A100454
2
13
Bolt, M8X110
A101149
1
14
Flatwasher
A100477
2
15
Spacer, Sleeve
A100479
2
16
Front Wheel Arm Assembly.
A101117
1
16.1
Front Wheel Arm
For Reference Only
1
16.2
Insert, ST8X1.25
A100788
1

11
Blade Arm Assembly

12
Blade Arm Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Index Lever
A101121
1
2
Flatwasher
A100477
1
3
Spring, Torsion
A100510
1
4
Drive Shaft Assembly
A100987
1
4.1
Blade Arm
A100988
1
4.2
Bearing, 6203-2RS
A100498
2
4.3
Nut, M12X1.25
A100496
1
4.4
Flatwasher
A100502
1
4.5
Flatwasher
A100497
3
4.6
Key
A100499
1
4.7
Drive Shaft
A100500
1
4.8
Pulley, Half "V"
A100601
2
4.9
Nut, M12X1.25
A100492
1
4.10
Washer
A101151
1
5
Nut, M8
A100710
1
6
Spring
A100507
1
7
Nut, M8
A100450
3
8
Nut, M6
A100791
1
9
Guide, Belt
A101122
1
10
Bolt, M6X25
A100495
1
11
Bolt, M5X12
A100472
2
12
Cover, Quill Pulley
A100491
1
13
Flatwasher
A100502
1
14
Nut, M12X1.25
A100704
1
15
Blade, Edger
A100503
1
16
Bolt, Carriage
A100504
3
17
Blade Guard, Assembly
A101124
1
17.1
Label, Blade Danger
A100993
1
17.2
Blade Guard
For Reference Only
1
18
Belt
A101152
1

13

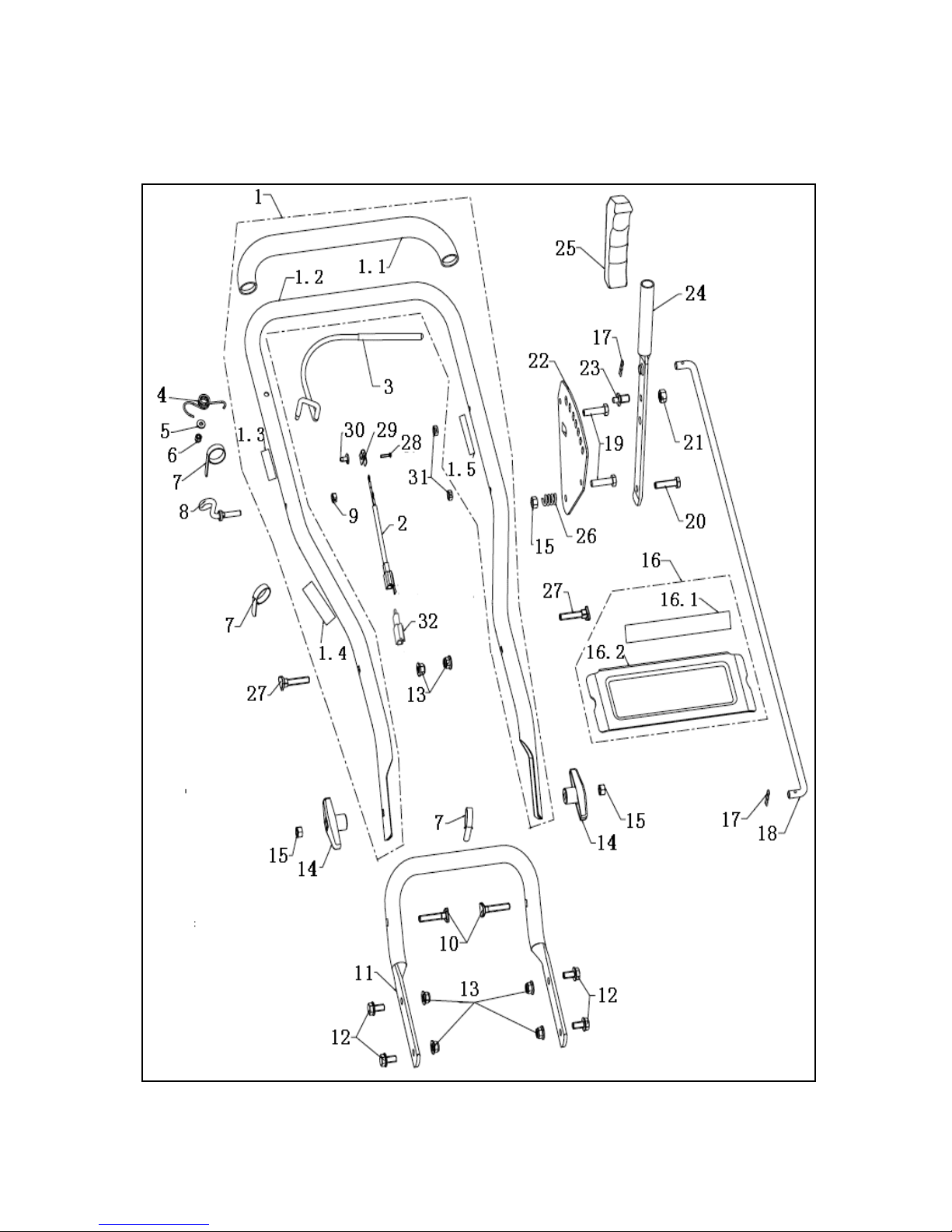

Handle Assembly

14
Handle Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Upper Handle Assembly
A101373
1
1.1
Tubing, Foam
A100511
1
1.2
Upper Handle
For Reference Only
1
1.3
Label, Start/Stop
A101034
1
1.4
Label, Wire Warning
A101035
1
1.5
Label, Cutting Depth
A101036
1
2
Flameout Wire
A101051
1
3
Start Lever
A101041
1
4
Torsion Spring
A100513
1
5
Flatwasher
A100793
1
6
Nut, M5
A100517
1
7
Cable Tie
A100522
3
8
Guide, Rope
A100521
1
9
Nut, 1/4-20
A100707
1
10
Bolt
A100523
2
11
Lower Handle
A101042
1
12
Bolt, M8X16
A100458
4
13
Nut, M8
A100450
6
14
Knob, Wing
A101125
2
15
Nut, M8
A100710
3
16
Nameplate Assembly
A101044
1
16.1
Label, Warning
A101045
1
16.2
Nameplate
For Reference Only
1
17
Hair Pin
A100533
2
18
Control Rod
A100534
1
19
Bolt, M6X32
A100528
2
20
Bolt, M8X30
A100709
1
21
Nut, M10
A100712
1
22
Depth Selector Plate
A101153
1
23
Stud
A100530
1
24
Depth Adjust Lever
A101048
1
25
Grip, Depth Lever
A101049
1
26
Spring, Compression
A100527
1
27
Bolt
A101050
2
28
Screw, ST3.5X12.7
A100518
1
29
Clip, Grounding
A100519
1
30
Insulator, Operator Control
A100516
1
31
Nut, M6
A100791
2
32
Grounding Terminal
A101037
1

15
Engine – Sub Level Assembly

16
Engine – Sub Level Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Air Filter Assembly
See Page 20
1
2
Carburetor Assembly
See Page 21
1
3
Cylinder Head Assembly
See Page 29
1
4
Fuel Tank Assembly
See Page 24
1
5
Muffler Assembly
See Page 25
1
6
Centrifugal Governor Assembly
See Page 31
1
7
Piston & Connecting Rod Assembly
See Page 17
1
8
Crankcase Cover Assembly
See Page 18
1
9
Crankshaft Assembly
See Page 19
1
10
Crankcase Assembly
See Page 22
1
11
Fly Wheel Assembly
See Page 23
1
12
Engine Side Assembly
See Page 27
1
13
Grounded Fire Assembly
A101154
1
14
Ignition Coil
A101155
1
15
Bolt
A101156
2
16
Valve Timing Assembly
See Page 33
1

17

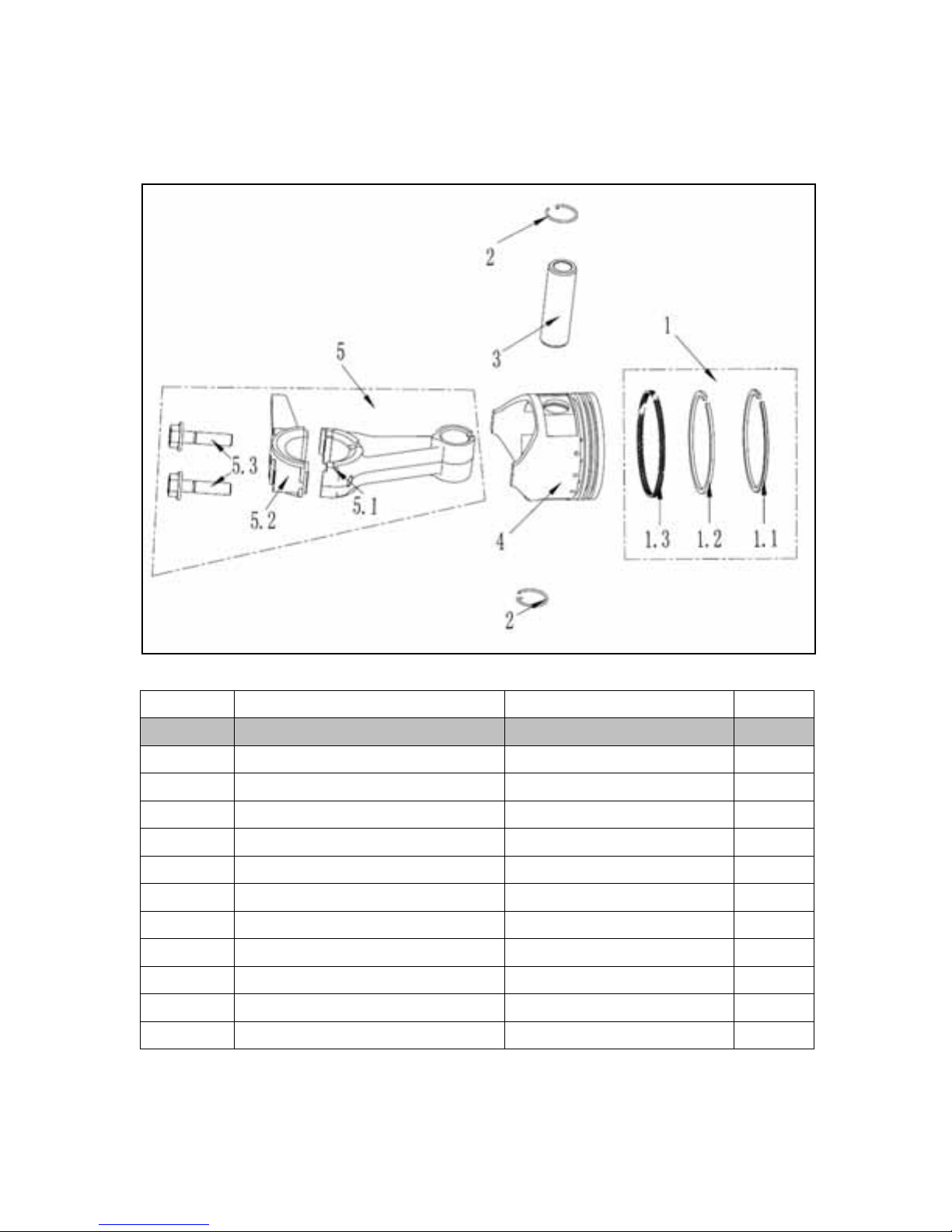

Piston / Connecting Rod Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Piston Ring Assembly
A101157
1
1.1
Ring, First
For Reference Only
1
1.2
Ring, Second
For Reference Only
1
1.3
Oil Ring
For Reference Only
1
2
Circlip, Piston Pin
A101158
2
3
Pin, Piston
A101159
1
4
Piston
A101160
1
5
Connecting Rod Assembly
A101161
1
5.1
Connecting Rod Body
For Reference Only
1
5.2
Connecting Rod Cover
For Reference Only
1
5.3
Connecting Rod Bolt
For Reference Only
2

18

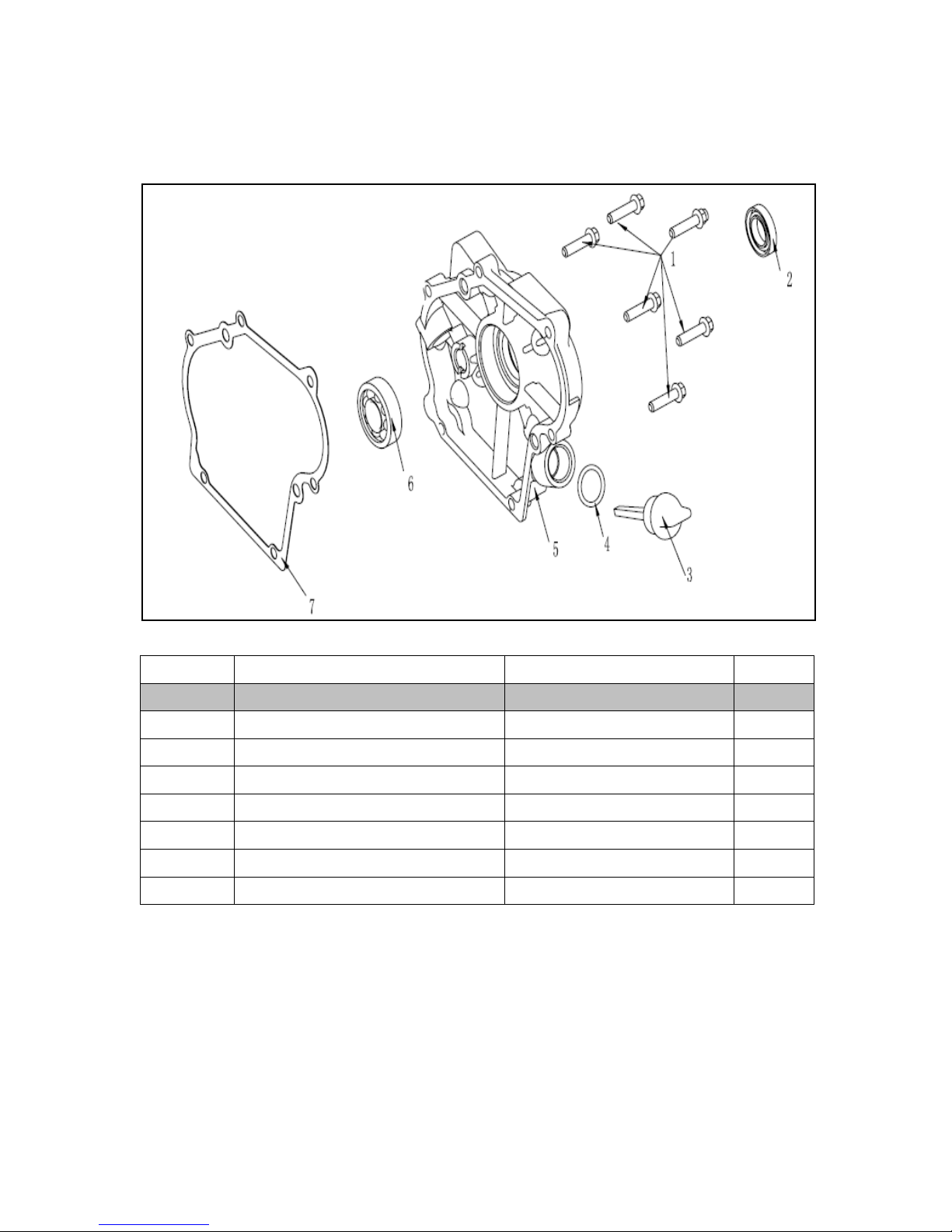

Crankcase Cover Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Bolt
A101162
6
2
Oil Seal
A100675
1
3
Dipstick
A101163
1
4
Oil Seal, Dipstick
A101164
1
5
Cover, Crankcase
A101165
1
6
Bearing
A101137
1
7
Gasket, Crankcase
A101166
1

19
Crankshaft Assembly
REF. NO.
DESCRIPTION
PART NO.
QTY
1
Semicircular Key
A100688
1
2
Crankshaft
A101167
1
