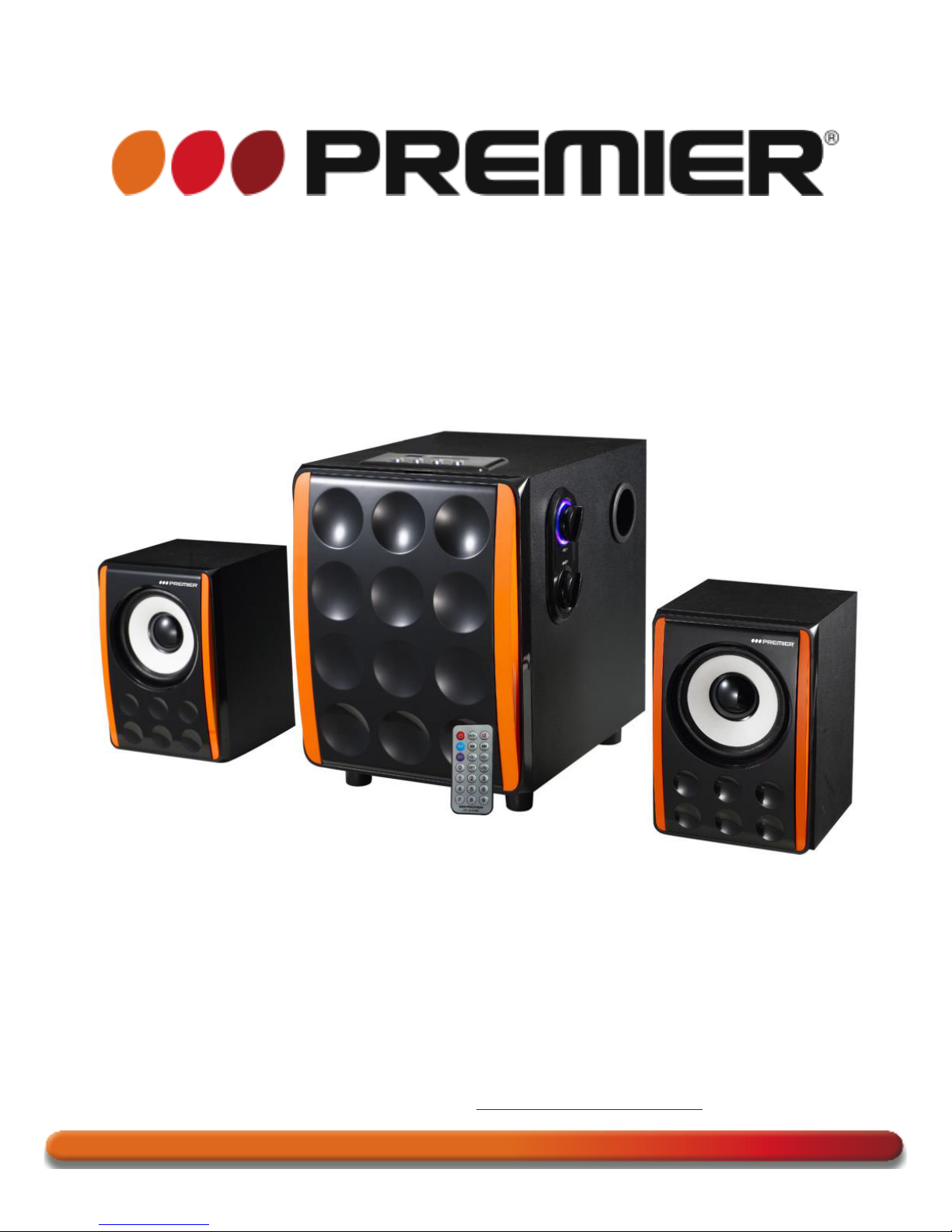

Premier TSP-5275USBT User manual
MANUAL DE INSTRUCCIONES
TEATRO EN CASA MULTIMEDIA 2.1
TSP-5275USBT
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
P-1
ÍNDICE
DIAGRAMA DE CONEXIÓN ..................................................................................................................... 2!
INSTRUCCIONES DE SEGURIDAD ......................................................................................................... 2!
CARACTERÍSTICAS ................................................................................................................................. 2!
INSTRUCCIONES DE OPERACIÓN......................................................................................................... 3!
CONTROL REMOTO................................................................................................................................. 3!
PANEL DE CONTROL .............................................................................................................................. 3!
FUNCIÓN BLUE-CONNECT ..................................................................................................................... 4!
ESPECIFICACIONES ................................................................................................................................ 4!

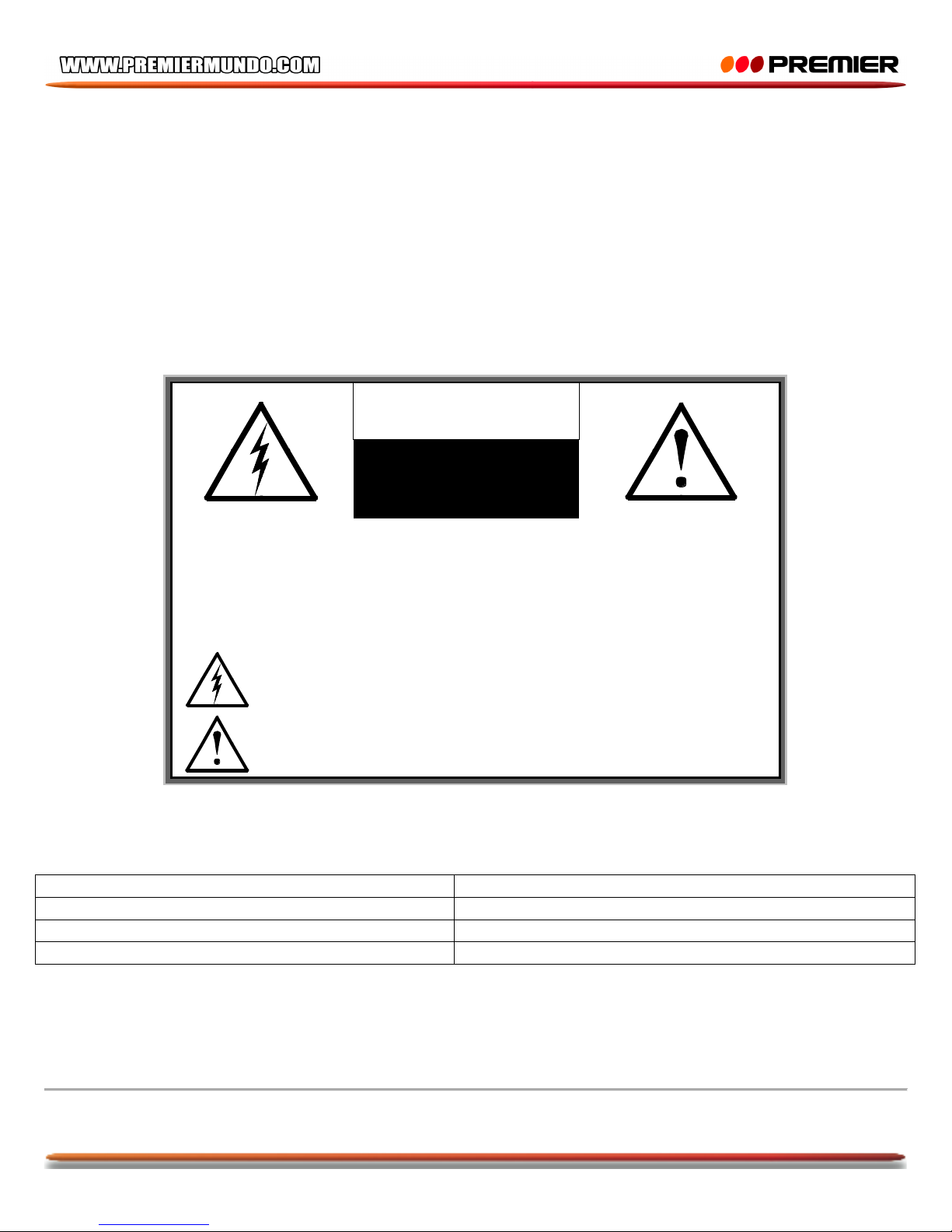

PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO , NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no
retire la cubierta, no hay partes manipulables por el usuario al
interior de la unidad. Refiera todo mantenimiento o
intervención técnica a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad, que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Panamá:
300-5185
Sitio Web:
www.premiermundo.com
E-mail:
NOTA
Nos reservamos el derecho de modificar las especificaciones, características y/u operación de este
producto sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
P-2

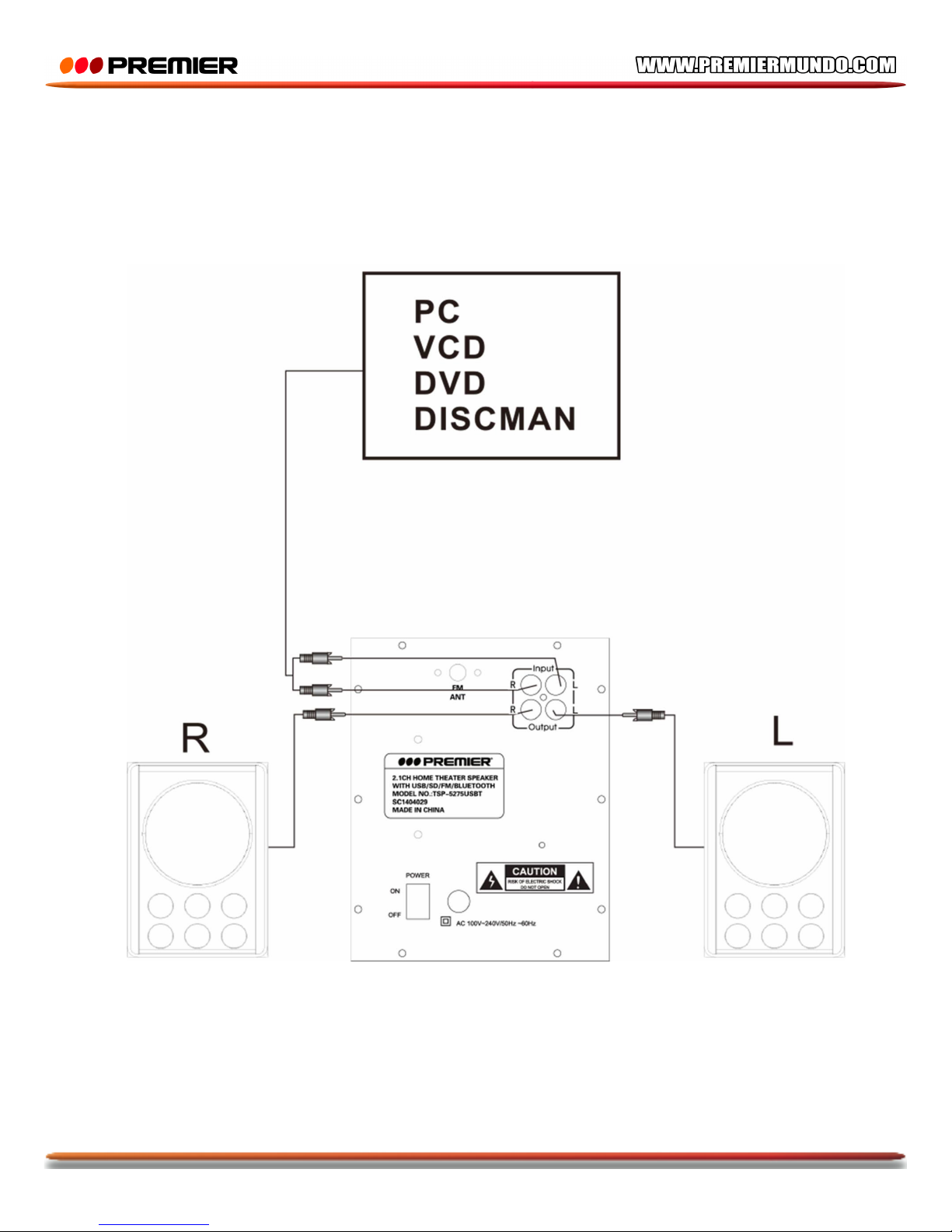

DIAGRAMA DE CONEXIÓN
INSTRUCCIONES DE SEGURIDAD
•No exponga la unidad alta temperaturas y entornos húmedos.
•En caso de que la unidad se moje, apáguela de inmediato y solicite asistencia técnica.
•No ajuste el volumen al máximo nivel mientras conecta una señal de audio para evitar daños al
parlante.
•Desconecte el cable de poder cuando no utilice la unidad por largo tiempo.
•No intente reparar la unidad usted mismo. Remita toda revisión, mantenimiento y reparación a
personal de servicio técnico calificado.
CARACTERÍSTICAS
•Amplificador incorporado, súper bass, parlantes satélite y sonido exquisito.
•Unidad woofer con bajos potentes.
•Distorsión baja y amplio rango dinámico.
•Transformador de corriente estable para máxima eficiencia eléctrica.
•Conexión directa al computador, VCD, CD, DVD, TV para cualquier necesidad de audio.
P-3
•Diseño anti-magnético que garantiza que no haya interferencias con el computador o el televisor
incluso cuando se encuentre cerca.
•Ubicación adecuada de los controles.
•Estilo moderno, panel frontal negro brillante.
INSTRUCCIONES DE OPERACIÓN
1. Conecte el cable de audio del parlante satélite a la terminal de salida teniendo en cuenta la
polaridad, y asegúrese de presionar lo suficiente para que la conexión sea correcta.
2. Conecte el cable de señal a la terminal de entrada de la unidad.
3. Antes de encender la unidad, coloque los botones de volumen y graves al nivel mínimo para
proteger los parlantes. Encienda la unidad; la luz indicadora se encenderá mostrando que la unidad
está encendida.
4. Reproduzca la música como usted desee y ajuste el volumen y los sonidos graves según su
preferencia.
CONTROL REMOTO
1. Encender
2. Modo
3. Silenciador
4. Play/Pausa
5. Anterior
6. Siguiente
7. Balance de sonido
8. Volumen -
9. Volumen +
10. USB/SD
11. Repetir
12. Botones numéricos
PANEL DE CONTROL
1. Interface USB
2. Conector SD
3. Modo
4. Anterior
5. Play/Pausa
6. Siguiente
7. LED
8. Logo
P-4
FUNCIÓN BLUE-CONNECT
•Presione el botón Modo para seleccionar la función Blue-Connect.
•Active esta función en su dispositivo móvil.
•Una vez que haya activado la función, seleccione esta unidad TSP-5275USBT de la lista de
dispositivos.
•Una vez se conecte, elija la música que desea reproducir en su dispositivo móvil para y escúchela
en la unidad.
ESPECIFICACIONES
Salida PMPO 2400W
Potencia de salida de audio 3.6Wx2 +10W
Controles Volumen, Graves, USB, SD, FM, Blue-Connect, Control Remoto
Código de Enlace Blue-Connect TSP-5275USBT
Respuesta de Frecuencia Satélites: 40Hz a 18KHz / Amplificador: -20Hz a 18KHz
Sensibilidad de Entrada 350mV
Distorsión 0.3% 1W 1KHz
Relación Señal a Ruido 75dB
Impedancia 60 ohm
Voltaje AC 100V-240V/50Hz-60Hz
P-5
DIAGRAMA DE CIRCUITOS
•Las personas y/o Marcas registradas en este manual de instrucciones no están afiliadas a Premier Electric Japan Corp. y aparecen en
este Manual con propósitos ilustrativos únicamente.
INSTRUCTION MANUAL
2.1 MULTIMEDIA HOME THEATER SYSTEM
TSP-5275USBT
DEAR CUSTOMER
In order to achieve the best performance of your product, please read this instruction manual carefully
before using, and keep it for future reference.
P-1
CAUTION
RISK OF ELECTRIC
SHOCK, DO NOT
OPEN
Caution: To reduce the risk of electric shock do not open this
device, there are not serviceable parts for customers. Please
refer any maintenance or repair to qualified personnel.
This sign means the existence of dangerous voltage at the
inside of the unit, which states a risk of electric shock.
This sign means that there are important instructions of
operation and handling in the manual that comes with this
device.
PREMIER CUSTOMER SERVICE
Venezuela:
0800 – ELECTRIC (353-2874)
Panama:
300-5185
Website
www.premiermundo.com
E-mail:
NOTE
This unit may be submitted to changes in specifications, characteristics and/or operation without prior
notice to the user, in order to continue improving and developing its technology.
P-2
SYSTEM ACCESSORIES
System:Super bass main box…………………………………………………1PCS
Satellite speaker………………………………………………………2PCS
Audio connecting cable………………………………………………1PCS
User’s manual…………………………………………………………1PCS
Remote control…………………………………………………………1PCS
P-3
SPECIFICATIONS
Output:(RMS)
P.M.P.O.………………………………………………………………2400W
Audio output power ………………………………………………………3.6W*2 + 10W
Control:
Volume/Bass/USB/SD/FM/Blue-connect function/Remote control
The match name of blue- connect………………………………TSP-5275USBT
Frequency response:……………………Satellite-40Hz to 18KHz
Amplifier-20Hz to 18KHz
Input sensitivity:……………………………………………………350mV
Distortion:…………………………………………………0.3% 1W 1KHz
S/Z Ratio:………………………………………………………………75dB
Standard Impedance:……………………………………………6Ohm
Power:…………………………………………AC 100V-240V/50Hz-60Hz
CAUTION
1.Don’t subject this speaker system to high temperature and wet environment,(E.g. rain, etc)
2.Dot’t open the main box and speaker on your own, if any maintenance is needed, please call a
professional maintenance man.
3.In case any liquid drops onto the box, please turn off the power immediately, and call for professional
maintenance man.
4.Please don’t adjust the volume to the maximum or high level while connecting an audio signal so as to
avoid damage to the speaker
5.Remove the power plug when not in use for long time.
PERFORMANCE FEATURES
1.Built-in amplifier, super bass+ satellite speaker circuit design, exquisite sound.
2.Long-stroke super woofer unit, powerful bass.
3.Broad dynamic and low distortion.
4.Stable transformer supply power and low wastage, provide efficient transferring and ensure powerful
bass.
5.Connect directly with PC, VCD, CD, DVD, TV, etc, for all audio needs.
6.Anti-magnet design ensures no disturbance to the PC or TV even when placed next to it.
7.Conveniently located, volume control for front, woofer and tweeter.
8.Modern style, black shining front panel, keep your desktop looking sharp.
OPERATION
1.Please connect the audio cable from satellite speaker to the main box terminal (OUTPUT)according on
the polarity, and make sure that you press the terminal connection tightly.
2.Connect the signal cable (INPUT) to the main box terminal input.(according to the audio input cap)
P-4
3.To start the unit, first adjust the knob on the front panel for VOLUME, BASS to the lowest. Then, turn
on the power which will be indicated by the light on the unit.
4.Play the music as you like, and adjust the volume, bass to your preferred sound quality.
The remote control function keys
1.Power (pressing this button Turns ON or OFF the unit)
2.Mode (USB/SD/Blue-connect/FM)mode switch
3.Mute (pressing this button mutes the system)
4.Play/pause (press this button when you are paired with Blue-connect, This will play or pause the
current track)
5.Prev (press this button when you are paired with Blue-connect. This will play previous track)
6.Next (press this button when you are paired with Blue-connect. This will play next track)
7.Sound balance adjustment
8.Volume-(this will increase the volume)
9.Volume+(this will decrease the volume)
10.USB/SD conversion (press this button to transformation between usb and sd)
11.Repeat play
12.Directly access keys (within the device on digital song files)

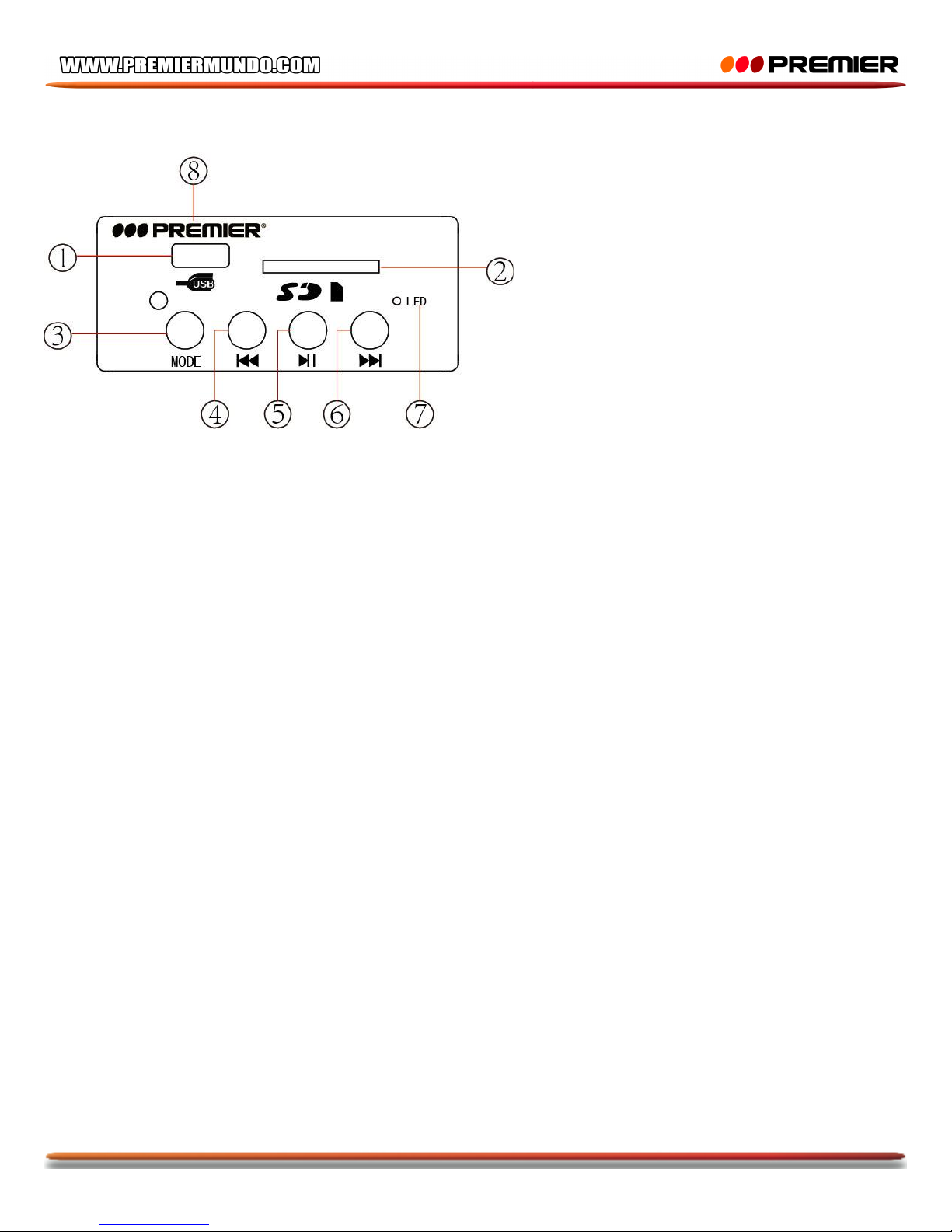

The roof button function introduction
1.USB interface (U disk broadcast
2.SD (use when you play the SD card)
3.MODE (USB/SD/Blue-connect/FM)mode switch
4.Prev
5.Play/pause
6.Next
P-5
7. LED
8. Client is logo
INSTRUCTION FOR USING BLUE- CONNECT FUNCTION
- Press the MODE key to select Blue -connect mode
- Activate the Bluetooth function on your Bluetooth Device (Mobile Phone or Tablet).
- Once you have activated Blue-connect on your device, select the “ TSP-5275USBT” from the list of
available Bluetooth devices.
- Choose music from your Bluetooth device and playback the music
P-6

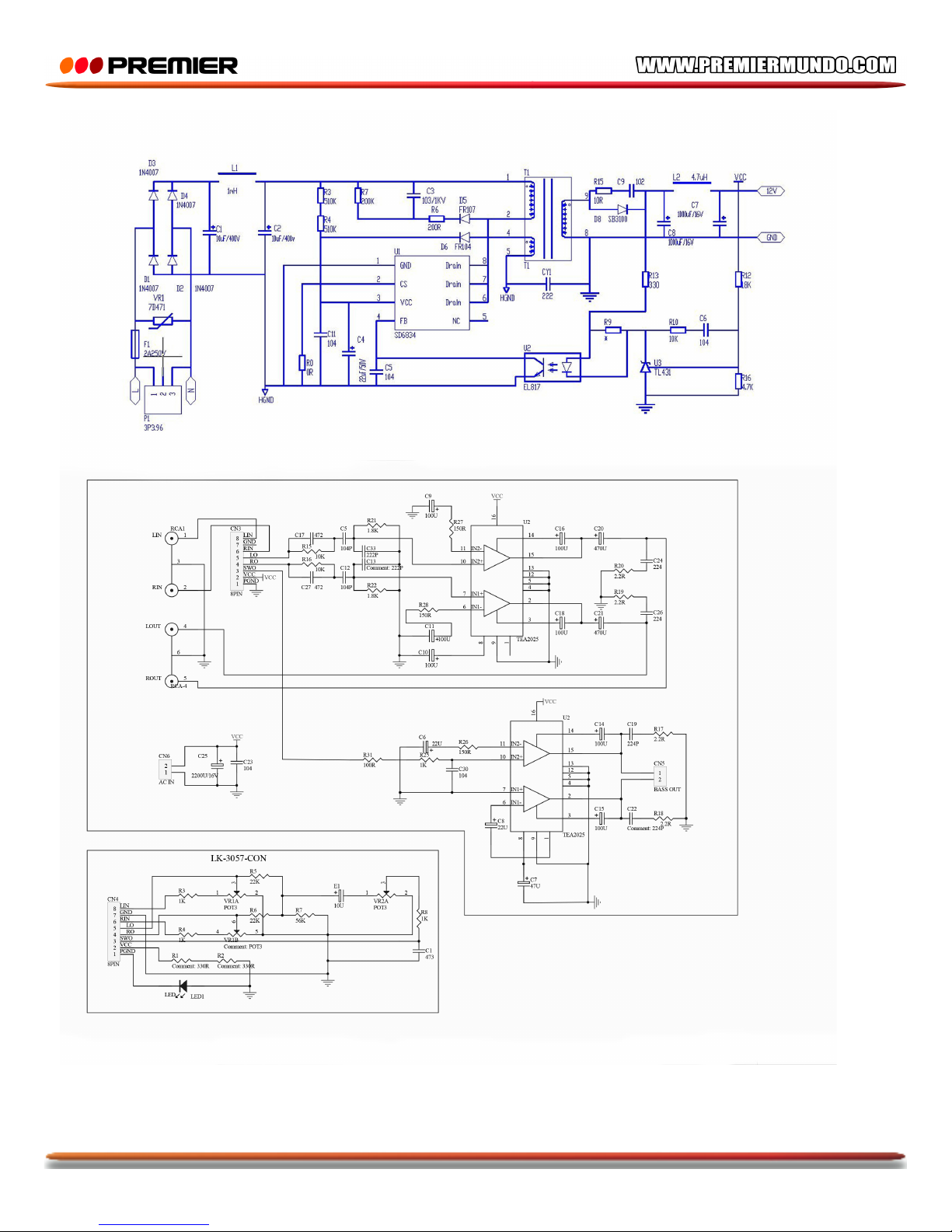

CIRCUIT DIAGRAM
