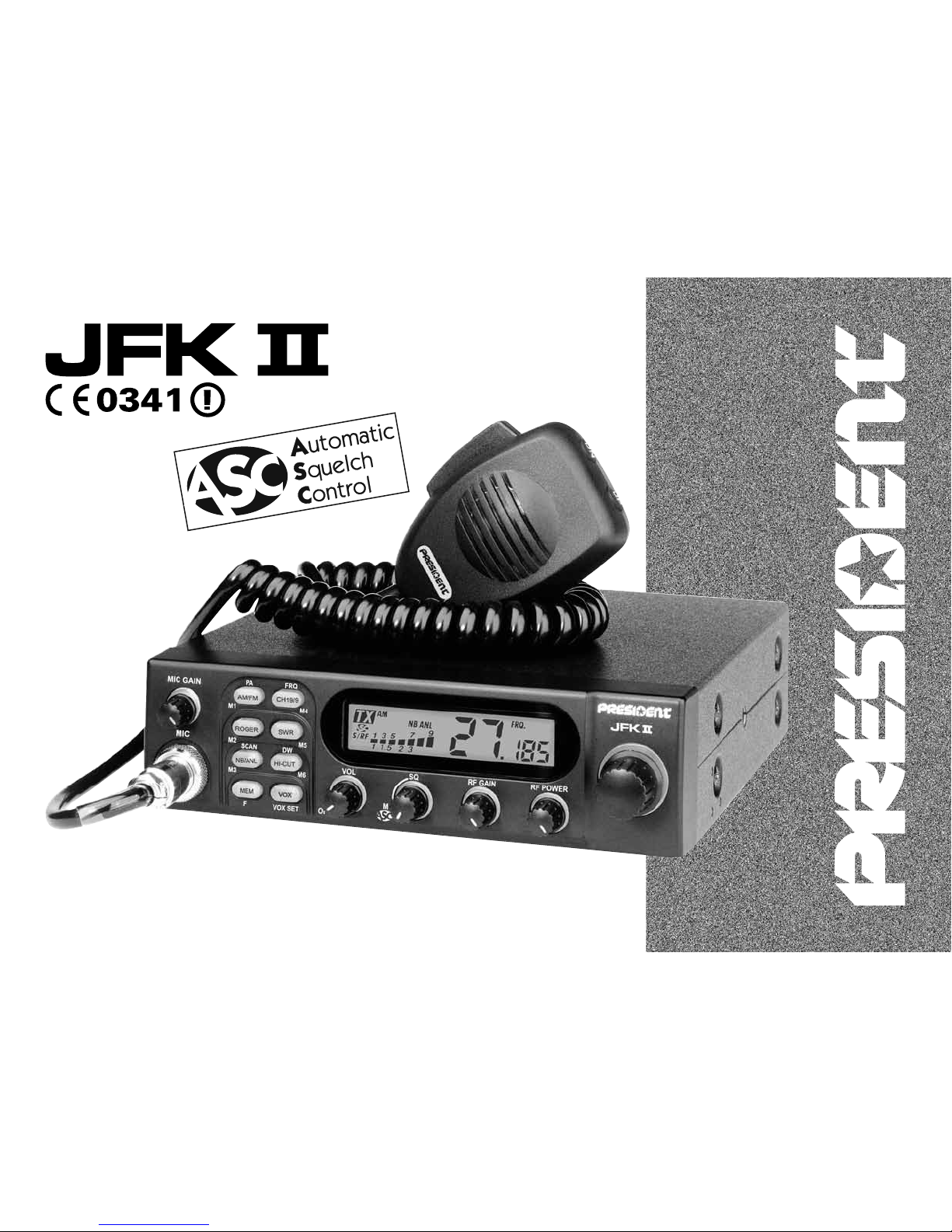

PRESIDENT JFK II User manual

Manuel d'utilisation / Manual del usuario
Owner's manual / Handbuch

Votre PRESIDENT JFK II ASC en un coup d'œil Un vistazo a vuestro PRESIDENT JFK II ASC
Ihr PRESIDENT JFK II ASC auf einen BlickYour PRESIDENT JFK II ASC at a glance

SOMMAIRE
INSTALLATION 5
UTILISATION 7
CARACTÉRISTIQUES TECHNIQUES 11
GUIDE DE DÉPANNAGE 11
COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE 11
GLOSSAIRE 12
DÉCLARATION DE CONFORMITÉ 13
GARANTIE 14
TABLEAUX DES FRÉQUENCES 48 ~ 50
TABLEAU DES NORMES EUROPÉENNES 51
Français
SUMARIO
INSTALACIÓN 17
UTILIZACIÓN 19
CARACTERÍSTICAS TÉCNICAS 23
GUÍA DE PROBLEMAS 24
COMO EMITIR O RECIBIR UN MENSAJE 24
LÉXICO 24
DECLARACIÓN CE DE CONFORMIDAD 25
GARANTÍA 26
TABLAS DE FRECUENCIAS 48 ~ 50
NORMAS EUROPEAS 51
Español
English
Deutsch
SUMMARY
INSTALLATION 29
HOW TO USE YOUR CB 31
TECHNICAL CHARACTERISTICS 35
TROUBLE SHOOTING 35
HOW TO TRANSMIT OR RECEIVE A MESSAGE 35
GLOSSARY 36
CERTIFICATE OF CONFORMITY 37
FREQUENCY TABLES 48 ~ 50
EUROPEAN NORMS 51
INHALTSANGABE
INSTALLATION 39
BETRIEB 41
TECHNISCHE DATEN 45
ANLEITUNG ZUR FEHLERBEHEBUNG 46
WIE SENDEN ODER EMPFANGEN SIE EINE NACHRICHT 46
GLOSSAR 46
KONFORMITÄTSERKLÄRUNG 47
CB-KANÄLE UND IHRE FREQUENZEN 48 ~ 50
EU-NORMEN 51

ATTENTION !
APPAREIL MULTI-NORMES !
Avant toute utilisation, prenez garde de ne
jamaisémettresansavoirbranchél'antenne
(connecteur Bsitué sur la face arrière de
l'appareil), ni réglé le TOS (Taux d'Ondes
Stationnaires)!Sinon,vousrisquezdedétruire
l'amplificateur de puissance, ce qui n'est
pas couvert par la garantie.
Voir fonction “F” page 10 et tableau des
Configurations page 51.
Français
4

Bienvenue dans le monde des émetteurs-récepteurs
CB de la dernière génération. Cette nouvelle gamme
de postes vous fait accéder à la communication élec-
tronique la plus performante. Grâce à l’utilisation de
technologies de pointe garantissant des qualités sans
précédent, votre PRESIDENT JFK II ASC est un nouveau
jalon dans la convivialité et la solution par excellence
pour le pro de la CB le plus exigeant. Pour tirer le meilleur
parti de toutes ses possibilités, nous vous conseillons de
lire attentivement ce mode d’emploi avant d’installer
et d’utiliser votre CB PRESIDENT JFK II ASC.
A) INSTALLATION
1) CHOIX DE L’EMPLACEMENT ET MONTAGE DU POSTE MOBILE
a) Choisissezl’emplacementleplusappropriéàuneutilisationsimpleetpratique
de votre poste mobile.

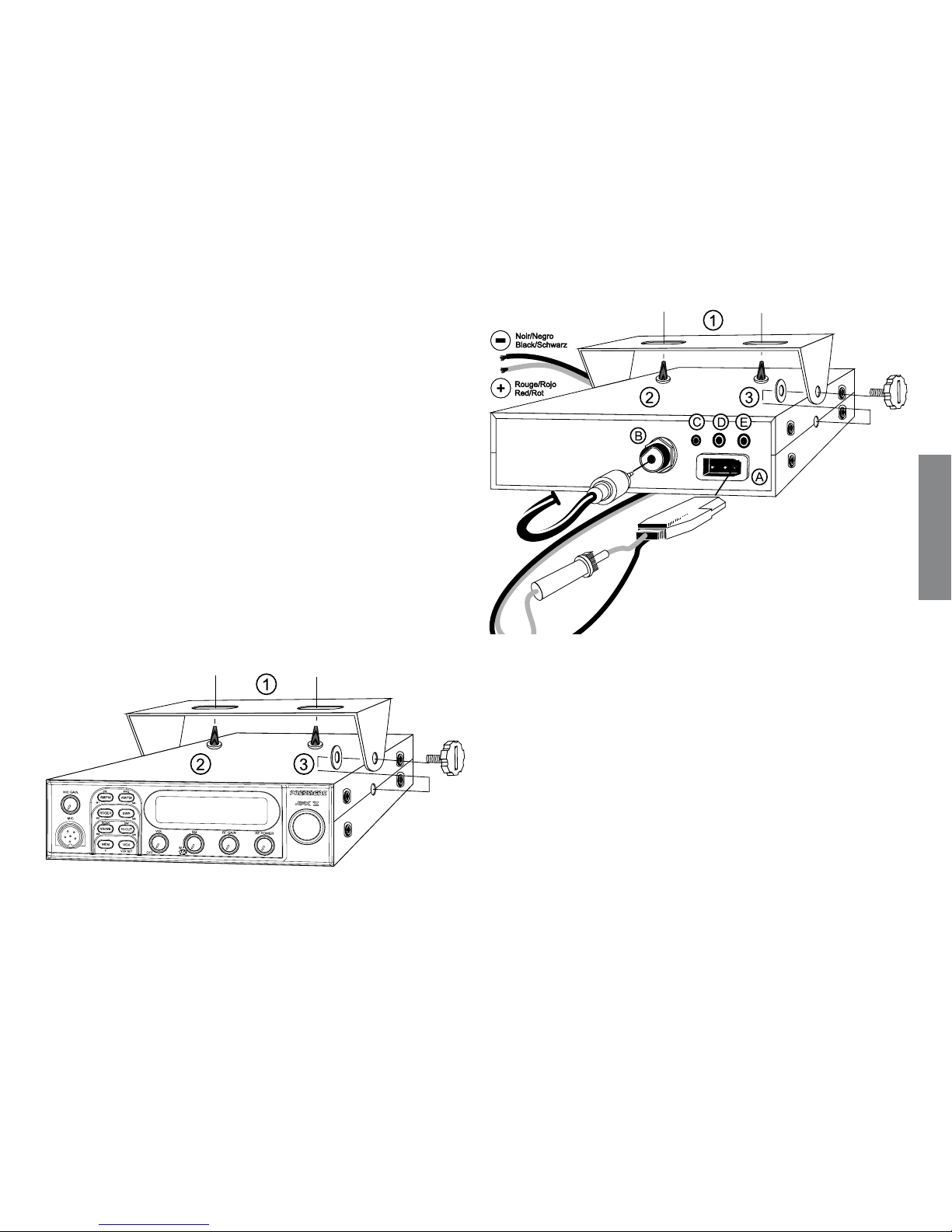

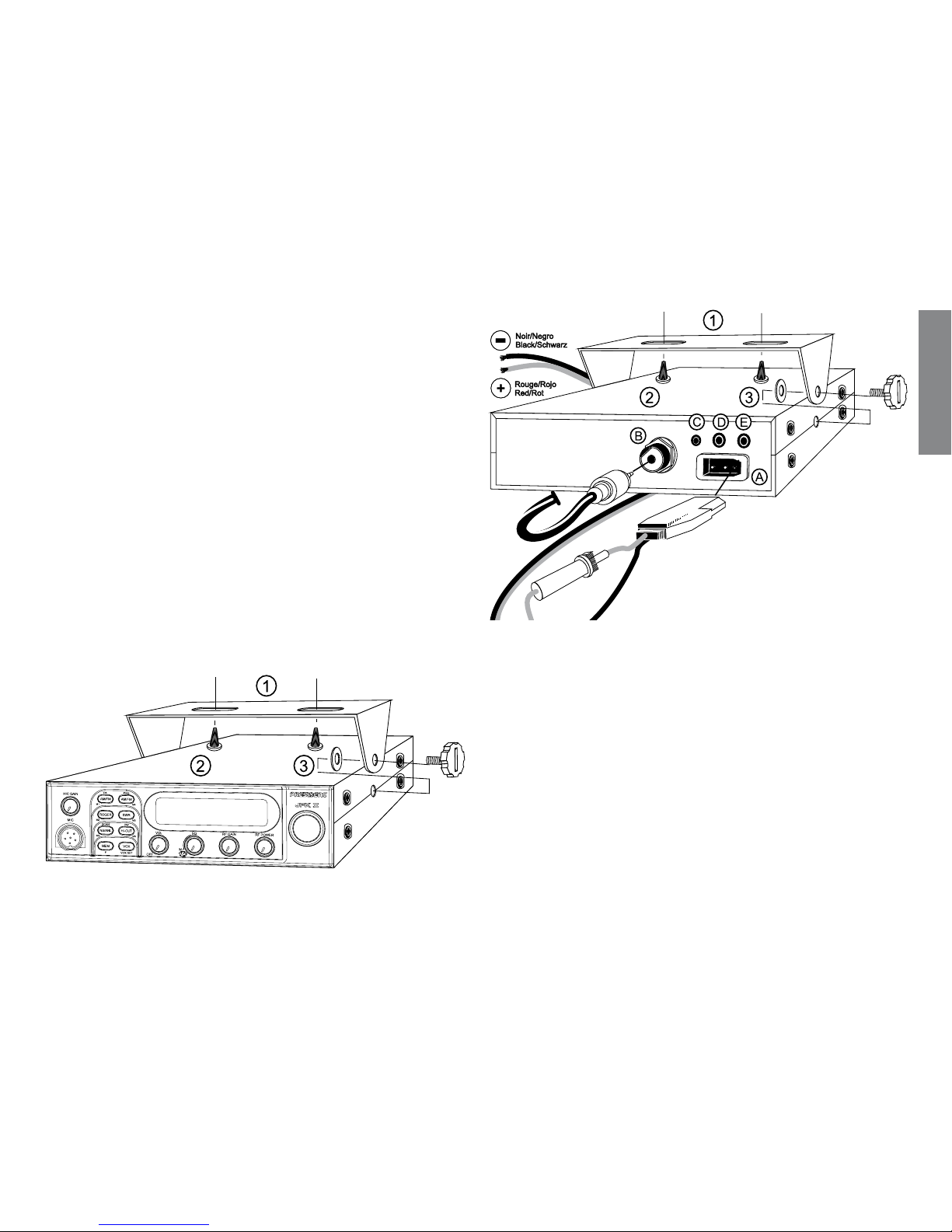

SCHÉMA GÉNÉRAL DE MONTAGE
b) Veillez à ce qu’il ne gêne pas le conducteur ni les passagers du véhicule.
c) Prévoyez le passage et la protection des différents câbles, (alimentation,
antenne, accessoires...) afin qu’ils ne viennent en aucun cas perturber la
conduite du véhicule.
d) Utilisezpourlemontageleberceau(1)livréavecl’appareil,fixez-lesolidement
à l’aide des vis auto taraudeuse (2) fournies (diamètre de perçage 3,2 mm).
Prenez garde de ne pas endommager le système électrique du véhicule lors
du perçage du tableau de bord.
e) Lors du montage, n’oubliez pas d’insérer les rondelles de caoutchouc (3)
entre le poste et son support. Celles-ci jouent en effet un rôle «d’amortisseur»
et permettent une orientation et un serrage en douceur du poste.
f) Choisissez un emplacement pour le support du micro et prévoyez le passage
de son cordon.
- NOTA : Votre poste mobile possédant une prise micro en façade peut être
encastré dans le tableau de bord. Dans ce cas, il est recommandé d’y
adjoindre un haut-parleur externe pour une meilleure écoute des com-
munications (connecteur EXT.SP situé sur la face arrière de l’appareil : E).
Renseignez-vous auprès de votre revendeur le plus proche pour le montage
sur votre appareil.
Français
5

2) INSTALLATION DE L’ANTENNE
a) Choix de l’antenne :
- En CB, plus une antenne est grande, meilleur est son rendement. Votre Point
Conseil saura orienter votre choix.
b) Antenne mobile :
- Il faut l’installer à un endroit du véhicule où il y a un maximum de surface
métallique (plan de masse), en s’éloignant des montants du pare-brise et
de la lunette arrière.
- Dans le cas où une antenne radiotéléphone est déjà installée, l’antenne CB
doit être au-dessus de celle-ci.
- Il existe 2 types d’antennes : les préréglées et les réglables.
- Les préréglées s’utilisent de préférence avec un bon plan de masse (pavillon
de toit ou malle arrière).
- Lesréglablesoffrentuneplaged’utilisationbeaucoup plus large etpermettent
de tirer parti de plans de masse moins importants (voir § 5 RÉGLAGE DU TOS)
.
- Pouruneantenneàfixationparperçage,ilest nécessaired’avoir un excellent
contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au
niveau de la vis et de l’étoile de serrage.
- Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou
l’écraser (risque de rupture ou de court-circuit).
- Branchez l’antenne (B).
c) Antenne fixe :
- Veillez à ce qu’elle soit dégagée au maximum. En cas de fixation sur un mât,
ilfaudraéventuellementhaubanerconformément aux normesenvigueur(se
renseignerauprèsd’unprofessionnel).LesantennesetaccessoiresPRESIDENT
sont spécialement conçus pour un rendement optimal de chaque appareil
de la gamme.
3) CONNEXION DE L’ALIMENTATION
Votre PRESIDENT JFK II ASC est muni d’une protection contre les inversions
de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions.
Votre poste doit être alimenté par une source de courant continu de 12 Volts
(A). À l’heure actuelle, la plupart des voitures et des camions fonctionnent
avec une mise à la masse négative. On peut s’en assurer en vérifiant que la
borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis.
Dans le cas contraire, consultez votre revendeur.
ATTENTION : Les camions possèdent généralement deux batteries et une
installation électrique en 24 Volts. Il sera donc nécessaire d’intercaler dans
le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12).
Toutes les opérations de branchement suivantes doivent être effectuées
cordon d’alimentation non raccordé au poste :
a) Assurez-vous que l’alimentation soit bien de 12 Volts.
b) Repérez les bornes (+) et (-) de la batterie (+= rouge, -= noir). Dans le cas
où il serait nécessaire de rallonger le cordon d’alimentation, utilisez un câble
de section équivalente ou supérieure.
c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous
conseillons donc de brancher directement le cordon d’alimentation sur la
batterie (le branchement sur le cordon de l’autoradio ou sur d’autres parties
du circuit électrique pouvant dans certains cas favoriser la réception de
signaux parasites).
d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la
borne négative de la batterie.
e) Branchez le cordon d’alimentation au poste.
LOBE DE RAYONNEMENT
Français
6

ATTENTION : Ne jamais remplacer le fusible d’origine (5 A) par un modèle
d’une valeur différente !
4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTI-
LISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la
pédale du micro)
a) Branchez le micro,
b) Vérifiez le branchement de l’antenne,
c) Mise en marche de l’appareil : tournez le bouton de volume (1) dans le sens
des aiguilles d’une montre jusqu’à entendre un “clic”.
d) Tournez le bouton SQUELCH (2) au minimum (position M).
e) Réglez le bouton VOLUME à un niveau convenable.
f) Amenez le poste sur le canal 20 à l’aide des sélecteurs de canaux (5).
5) RÉGLAGE DU TOS (TOS : Taux d’ondes stationnaires)
ATTENTION : Opération à effectuer impérativement lors de la première utili-
sation de l’appareil ou lors d’un changement d’antenne. Ce réglage doit
être fait dans un endroit dégagé, à l’air libre.
* Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT) :
a) Branchement du Tos-mètre :
- branchez le Tos-mètre entre le poste et l’antenne, le plus près possible du
poste(utilisezpourcelaun câble de 40 cm maximumtypeCA-2CPRESIDENT).
b) Réglage du Tos :
- amenez le poste sur le canal 20 en FM,
- positionnez le commutateur du Tos-mètre en position CAL (calibrage),
- appuyez sur la pédale du micro pour passer en émission,
- amenez l’aiguille sur l’index à l’aide du bouton de calibrage,
- basculez le commutateur en position SWR (lecture de la valeur du TOS). La
valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire,
rajustez votre antenne jusqu’à obtention d’une valeur aussi proche que
possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable),
- ilestnécessairederecalibrerleTos-mètre,entrechaqueopérationderéglage
de l’antenne.
Remarque:Afind'éviter lespertesetatténuationsdanslescâblesdeconnexion
entre la radio et ses accessoires, PRESIDENT recommande une longueur de
câble inférieure à 3m.
Maintenant, votre poste est prêt à fonctionner.
B) UTILISATION
1) MARCHE/ARRÊT - VOLUME
a) Pour allumer votre poste, tourner le bouton (1) dans le sens des aiguilles
d’une montre.
b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le
sens des aiguilles d’une montre.
2) ASC (Automatic Squelch Control) / SQUELCH
Cette fonction permet de supprimer les bruits de fond indésirables en
l’absence de communication. Le squelch ne joue ni sur le volume sonore ni
sur la puissance d’émission, mais il permet d’améliorer considérablement le
confort d’écoute.
a) ASC : SQUELCH À RÉGLAGE AUTOMATIQUE
Brevet mondial, exclusivité PRESIDENT
Tourner le bouton du squelch (2) dans le sens contraire des aiguilles d’une
montreenpositionASC.«ASC»apparaîtsurl’afficheur. Aucun réglage manuel
répétitifet optimisation permanente entrela sensibilité et le confort d’écoute
lorsque l’ASC est actif. Cette fonction peut être désactivée par rotation du
bouton dans le sens des aiguilles d’une montre. Dans ce cas le réglage du
squelch redevient manuel. «ASC» disparaît de l’afficheur.
b) SQUELCH MANUEL
Tournezleboutondusquelchdanslesensdesaiguilles d’une montre jusqu’au
point exact où tout bruit de fond disparaît. C’est un réglage à effectuer
avec précision, car mis en position maximum dans le sens des aiguilles d’une
montre, seuls les signaux les plus forts peuvent être perçus.
3) RF GAIN
Réglage de la sensibilité en réception. Position maximum dans le cas de
réception de communication longue distance. Vous pouvez diminuer le RF
GAIN, pour éviter des distorsions, lorsque l’interlocuteur est proche.
RéduisezleGainenréceptiondanslecasd’une communication rapprochée
avec un correspondant non équipé d’un RF POWER.
La position normale de cette fonction se situe au maximum dans le sens des
aiguilles d’une montre.
Français
7

4) RF POWER
Réglage de la puissance d’émission en mode AM et FM. Permet de réduire
la puissance dans le cas d’une communication rapprochée avec un cor-
respondant non équipé d’un RF GAIN.
La position normale de cette fonction se situe au maximum dans le sens des
aiguilles d’une montre.
5) SÉLECTEUR DE CANAUX : Rotateur et Touches UP/DN du micro
Ces touches permettent de monter ou de descendre d’un canal. Un “Beep”
sonore est émis à chaque changement de canal si la fonction Beep est
activée. Voir fonction Beep page 10.

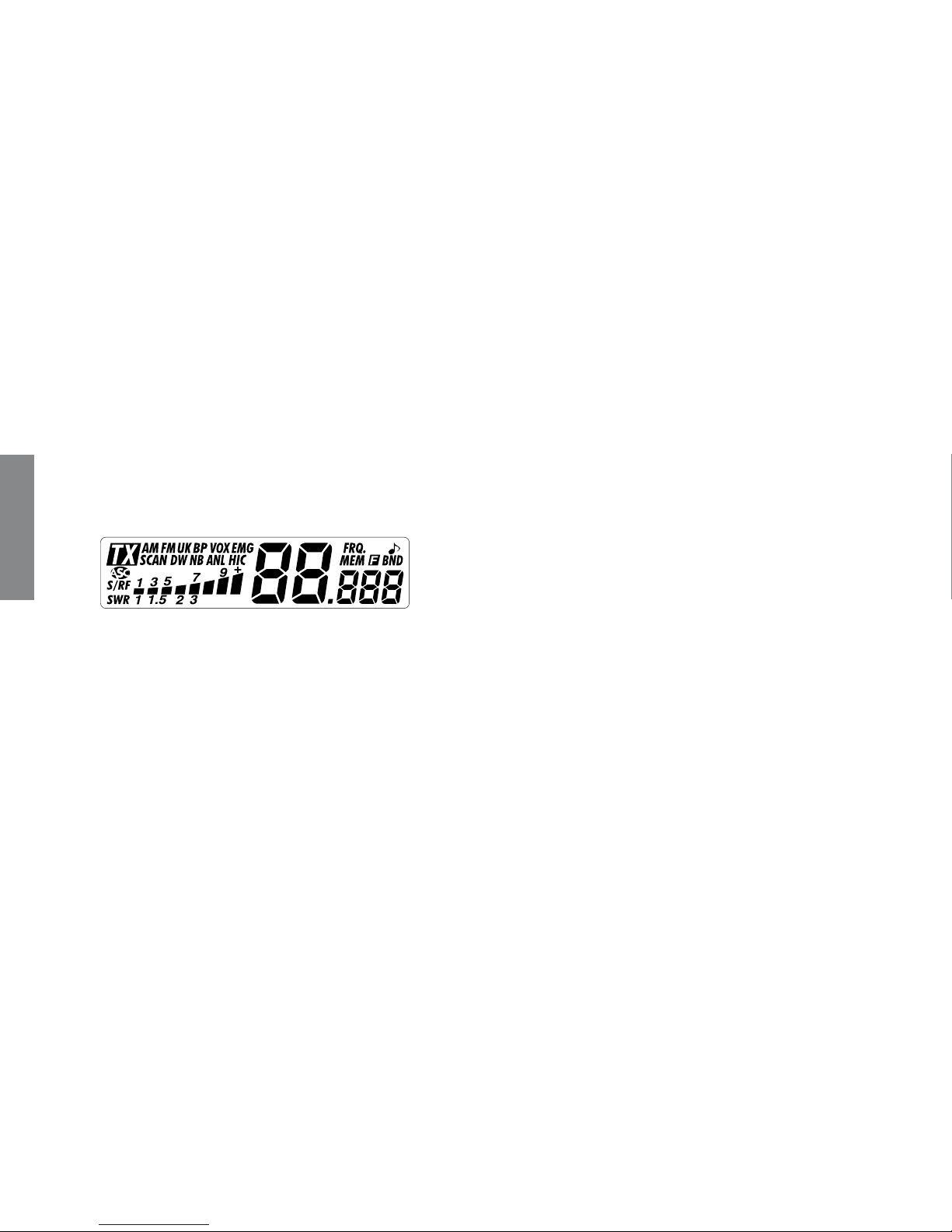

6) AFFICHEUR
Il permet de visualiser l’ensemble des fonctions :
Le BARGRAPH visualise le niveau de réception, le niveau de puissance émise
et le niveau du TOS.
7) SWR ~ M5
SWR
Permet de changer la fonction du bargraph. Une pression alterne entre SWR
et S/RF.
SWR : Lecture de la valeur de TOS sur l'afficheur (échelle de 1 à 3).
S/RF : Lecture de la puissance d'émission et de réception.
M5
Voir le §14 MEM.
8) CH19/9 ~ FRQ ~ M4
CH 19/9 (pression brève)
Les canaux 19 et 9 sont automatiquement sélctionnés en appuyant sur cette
touche. Une pression active le canal 19 et «EMG» apparaît sur l'afficheur, une
2ème pression active le canal 9, «EMG» reste affiché. Une nouvelle pression
ramène au canal initial et «EMG» disparaît de l'afficheur.
Voir le tableau des Normes Européennes pour le canal d'urgence.
FRQ (pression longue)
Indication de fréquence en émission et en réception. Pour activer ou désac-
tiver la fonction, appuyer pendant 1 seconde sur cette touche. Quand la
fonction est activée «FRQ.» apparaît dans l'afficheur et l'affichage du canal
est rempacé par l'indication de la fréquence.
M4
Voir le § 14 MEM.
9) SÉLECTEUR DE MODE AM/FM ~ PA ~ M1
AM/FM
(pression brève)
Ce commutateur permet de sélectionner le mode de modulation AM ou FM.
Votre mode de modulation doit correspondre à celui de votre interlocuteur.
Modulation d’Amplitude/ AM : Communications sur terrain avec reliefs et
obstacle sur moyenne distance (mode le plus utilisé en France).
Modulation de Fréquence/ FM : Communication rapprochée sur terrain plat
et dégagé.
PA (Public Address) (pression longue)
Un haut-parleur de sonorisation extérieure peut être connecté sur le PRESI-
DENT JFK II ASC par une prise jack située sur le panneau arrière PA.SP (D).
Une pression longue permet de commuter en mode Public Address.«PA»
apparaît sur l'afficheur, le message émis dans le microphone sera dirigé vers
le haut-parleur extérieur et amplifié. Tenez le microphone à une distance
suffisante de ce haut-parleur afin d’éviter l’effet Larsen.
Le volume du PA est réglable par le bouton MIC GAIN. Visualisation du niveau
sur le bargraph.
M1
Voir le § 14 MEM.
10) ROGER ~ M2
ROGER
(pression brève)
L'icone « » apparaît dans l'afficheur lorque la fonction est activée. Le Roger
Beepémetunbeeplorsqu’onrelâchelapédaledumicropourlaisserla parole
à son correspondant. Historiquement, la CB étant un mode de communi-
Français
8

cation "simplex", c’est-à-dire qu’il n’est pas possible de parler et d’écouter
en même temps (comme c’est le cas pour le téléphone par exemple), il
était d’usage de dire "Roger" une fois que l’on avait fini de parler afin de
prévenir son correspondant qu’il pouvait parler à son tour. Le mot "Roger" a
été remplacé par un beep significatif, d’où son nom “Roger Beep”.
Remarque : Le Roger Beep est également entendu dans le haut-parleur si
la fonction Beep est activée.Si la fonction Beep n'est pas activée, seul le
correspondant peut entendre le Roger Beep.
M2
Voir le § 14 MEM.
11) MIC GAIN
Réglage du niveau de sensibilité du micro.
La position normale de cette fonction se situe au maximum dans le sens des
aiguilles d’une montre.
12) HI-CUT ~ DW ~ M6
HI-CUT (pression brève)
Éliminationdesparasites haute fréquence. À utiliser en fonction des conditions
deréception.Une pression brève active lefiltreHI-CUTet «HIC» apparaît dans
l'afficheur. Une nouvelle pression désactive la fonction et «HIC» disparaît.
DW (pression longue)
Une pression plus longue (1s) permet d’activer la fonction DW (Double Veille).
Cette fonction permet d’effectuer une veille entre le canal 19 ou 9 et le
canal en cours. La première pression longue active la fonction DW entre le
canal 19 et le canal en cours. Une nouvelle pression active la fonction entre
le canal 9et le canal en cours. «DW» s’affiche. Le numéro du canal choisi, y
compris un canal mémorisé, et le canal19 ou 9 s’affichent alternativement.
L’icône «EMG» s’affiche également en même temps que le canal19 ou 9.
Le canal choisi peut être modifié pendant la double veille. Une nouvelle
pression longue sur DW désactive la fonction DW.
M6
Voir le § 14 MEM.
13) VOX ~ VOX SET
VOX
(pression brève)
Utilisable en mode CB ou PA, la fonction VOX permet d’émettre en parlant
dans le micro d’origine (ou dans le micro vox optionnel) sans appuyer sur
la pédale PTT. L’utilisation d’un micro vox optionnel connecté à l’arrière de
l’appareil (C) désactive le micro d’origine.
Appuyez brièvement sur la touche VOX pour activer la fonction VOX. l'icône
«VOX» apparaît dans l'afficheur. Une nouvelle pression sur la touche VOX
désactive la fonction. l'icône «VOX» disparaît.
VOX SET (pression longue)
Appuyer pendant une seconde sur la touche VOX pour activer la fonction
Ajustement du Vox. Trois réglages sont possibles : Sensibilité / Niveau
Anti-Vox / Temporisation . Appuyez brièvement sur la touche VOX pour
passer au réglage suivant (en boucle / / ). L’afficheur indique le type
de réglage suivi de son niveau.
-Sensibilité « »:permetde régler la sensibilité du micro (d’origine ou optionnel
vox) pour une qualité de transmission optimum. Niveau réglable de 1 (niveau
haut) à 9 (niveau bas) à l’aide du rotateur de canaux ou des touches UP/
DN du micro d’origine. correspond à la Sensibilité (Sensibility Level).
- Anti-Vox « » : permetd’empêcher l’émission générée par les bruits ambiants.
Niveau réglable de 0 (Off) à 9 (bas niveau) à l’aide du rotateur de canaux
ou des touches UP/DN du micro d’origine. correspond à l’Anti-Vox (Anti-
Vox Level).
-Temporisation « » : permet d’éviter la coupure "brutale" de la transmission
en rajoutant un délai à la fin de parole . Niveau réglable de 1 (délai court)
à 9 (délai long) à l’aide du rotateur de canaux ou des touches UP/DN du
micro d’origine. correspond la temporisation (Delay Time).
Une fois les réglages effectués, appuyez pendant 1 seconde sur la touche
VOX pour sortir du mode Ajustement du Vox.
14) MEM ~ F
MEM (pression brève)
6 canaux sont mémorisables (M1 à M6)avec les paramètres suivant : AM
(sauf pour les configurations EC et U) ou FM ; NB/ANL ; HI-CUT (et CEPT/ENG
dans la configuration U).
Pour mémoriser :
Français
9

- appuyer brièvement sur MEM, «MEM» clignote.
- appuyer durant 1 seconde sur M1, M2, M3, M4, M5 ou M6 «MEM» devient
permanent et le numéro de la mémoire apparaît sur l’afficheur. Le canal
est mémorisé. Si la fonction Beep est activé un beep long confirme la mise
en mémoire. Pour afficher la fréquence appuyer sur FRQ (le numéro de la
mémoire est masqué).
Pour rappeler une mémoire :
- appuyer brièvement sur MEM, «MEM» clignote.
- appuyer brièvement sur M1, M2, M3, M4, M5, ou M6.
- «MEM»devientpermanent sur l’afficheuret le numéro de la mémoireapparaît
sur l’afficheur. Le canal mémorisé est actif.
Pour effacer une mémoire :
- éteindre l’appareil.
- maintenirenfoncéetatoucheM1,M2,M3,M4,M5ou M6 et allumer l’appareil.
- la mémoire sélectionnée est effacée.
F - SÉLECTION DE LA BANDE DE FRÉQUENCES (pression longue)
(configuration : E; d; EU; EC; U; PL).
Les bandes de fréquences doivent être choisies selon le pays ou vous utilisez
votre appareil. N’utilisez en aucun cas une configuration différente. Certains
pays nécessitent une licence d’utilisation. Voir tableau page 52.
Procédure : - éteindre l’appareil. Maintenir appuyée la touche F et rallumer
l'appareil. et la lettre correspondant à la configuration clignotent.
- Pour changer de configuration, utiliser le rotateur de canaux en face avant
ou les touches UP et DN sur le micro.
- Quand la configuration est choisie, appuyez 1 seconde sur la touche F.
et la lettre correspondant à la configuration s'affichent en continu.
À ce stade, confirmer la sélection en éteignant puis en allumant à nouveau
l’appareil.
Voir les tableaux des configurations / bande de fréquences pages 48 à 51.
15) NB/ANL ~ SCAN ~ M3
NB/ANL (pression brève)
Noise Blanker / Automatic Noise Limiter. Ces filtres permettent de réduire
les bruits de fond et certains parasites en réception. Une pression active les
filtres dans l'ordre suivant :
NB off, ANL off NB off, ANL on NB on, ANL off NB on, ANL on.
«NB» et/ou «ANL» s'affichent selon la configuration choisie.
En mode FM, seul le filtre NB est actif.
SCAN (pression longue)
Balayage des canaux : Permet d’activer la fonction SCAN (balayage des
canaux) dans un ordre croissant. «SCAN» s’affiche. Le balayage s’arrête dès
qu’un canal est actif. Le balayage démarre automatiquement 3 secondes
après la fin de l'émission si aucune touche n'est activée pendant ce temps.
Le balayage redémarre aussi dans un ordre croissant en tournant le rotateur
vers la droite ou le bouton UP du micro, ou dans un ordre décroissant avec
en tournat le rotateur vers la gauche ou le bouton DN du micro.
Balayage des mémoires : Appuyer sur MEM pendant le cycle de scan des
canaux. L'appareil balaie les mémoires atives (M1, M2, M3,M4,M5,M6) et
les canaux 19 et 9.Appuyer sur MEM à nouveau pour revenir au cycle de
scan des canaux.
Une nouvelle pression longue sur SCAN désactive la fonction SCAN.
M3
Voir le § 14 MEM.
16) PRISE MICRO 6 BROCHES
Elle se situe en façade de votre appareil et facilite ainsi son intégration à
bord de votre véhicule.
Voir schéma de branchement en page50.
17) PTT
Boutond’émission, appuyer pourparler, s'affiche, etrelâcherpourrecevoir
un message.
BEEP (changement de canal, touches etc.)
Pour aciver la fonction BEEP, allumer l'appareil en appuyant sur la douche UP
du micro. L'icône «BP» s'affiche. Pour désactiver la fonction, allumer l'appareil
en appuyant sur la touche DN du micro. L'icône «BP» disparaît.
A) ALIMENTATION (13,2 V)
B) PRISE D’ANTENNE (SO-239)
C) PRISE POUR MICRO VOX OPTIONNEL (2,2KΩ electret, Ø 2,5 mm)
D) PRISE POUR HAUT-PARLEUR PUBLIC ADDRESS (8 Ω, Ø 3,5 mm)
E) PRISE POUR HAUT-PARLEUR EXTERIEUR (8 Ω, Ø 3,5 mm)
Français
10

C) CARACTÉRISTIQUES TECHNIQUES
1) GÉNÉRALES
- Canaux : 40
- Modes de modulation : AM / FM
- Gamme de fréquence : de 26.965 MHz à 27.405 MHz
- Impédance d’antenne : 50 ohms
- Tension d’alimentation : 13,2 V
- Dimensions (en mm) : 180 (L) x 188 (P) x 51 (H)
- Poids : 1,5 kg
- Accessoires inclus : 1microphoneUP/DOWNetsonsupport,
1berceauavecvisdefixation etcordon
d’alimentation avec fusible.
2) ÉMISSION
- Tolérance de fréquence : +/- 300 Hz
- Puissance porteuse : 1 W AM / 4 W FM
- Émissions parasites : inférieure à 4 nW (- 54 dBm)
- Réponse en fréquence : 300 Hz à 3 kHz en AM/FM
- Puissance émise dans le canal adj. : inférieure à 20 µW
- Sensibilité du microphone : 3,0 mV
- Consommation : 3 A (avec modulation)
- Distorsion maxi. du signal modulé : 2 %
3) RÉCEPTION
- Sensibilité maxi à 20 dB sinad : 0,7 µV -110 dBm (AM)
0,35 µV -116 dBm (FM)
- Réponse en fréquence : 300 Hz à 3 kHz en AM/FM
- Sélectivité du canal adj. : 60 dB
- Puissance audio maxi : 2 W
- Sensibilité du squelch : mini 0.2 µV - 120 dBm
maxi 1 mV - 47 dBm
- Taux de réj. fréq. image : 60 dB
- Taux de réjection fréq. intermédiaire : 70 dB
- Consommation : 0,4 A nominal / 1,5 A max
D) GUIDE DE DÉPANNAGE
1) VOTRE POSTE N’ÉMET PAS OU VOTRE ÉMISSION EST DE
MAUVAISE QUALITÉ
Vérifiez que :
- l’antenne soit correctement branchée et que le TOS soit bien réglé.
- le micro soit bien branché.
- le bouton RF POWER (4) soit au maximum.
- la configuration programmée soit la bonne (voir tableau page 51).
2) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION EST DE
MAUVAISE QUALITÉ
Vérifiez que :
- le bouton RF GAIN (3) soit au maximum.
- le niveau du squelch soit correctement réglé.
- la configuration programmée soit la bonne (voir tableau page 51).
- le bouton Volume soit réglé à un niveau convenable.
- le micro soit branché.
- l’antenne soit correctement branchée et le TOS bien réglé.
- vous êtes bien sur le même type de modulation que votre interlocuteur.
3) VOTRE POSTE NE S’ALLUME PAS
Vérifiez :
- votre alimentation.
- qu’il n’y ait pas d’inversion des fils au niveau de votre branchement.
- l’état du fusible.
E) COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE ?
Maintenant que vous avez lu la notice, assurez-vous que votre poste est en
situation de fonctionner (antenne branchée).
Choisissez votre canal (19, 27).
Choisissez votre mode (AM, FM) qui doit être le même que celui de votre
interlocuteur.
Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message
«Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté
et la puissance de votre signal et devra entraîner une réponse du type «Fort
et clair la station».
Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez
un canal d’appel (19, 27), et que la communication est établie avec votre
Français
11

interlocuteur, il est d’usage de choisir un autre canal disponible afin de ne
pas encombrer le canal d’appel.
F) GLOSSAIRE
Aufilde l’utilisation de votreTX,vousdécouvrirezparfoisunlangageparticulier
employé par certains cibistes. Afin de vous aider à mieux le comprendre,
vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des
termes utilisés. Toutefois, il est évident qu’un langage clair et précis facilitera
le contact entre tous les amateurs de radiocommunication. C’est la raison
pour laquelle les termes que vous lirez ci-dessous sont donnés à titre indicatif,
mais ne sont pas à utiliser de façon formelle.
ALPHABET PHONÉTIQUE INTERNATIONAL
AAlpha HHotel OOscar VVictor
B Bravo IIndia PPapa WWhiskey
CCharlie JJuliett QQuebec XX-ray
D Delta K Kilo RRomeo YYankee
E Echo L Lima S Sierra ZZulu
F Foxtrott MMike TTango
GGolf NNovember U Uniform
LANGAGE TECHNIQUE
AM : Amplitude Modulation (modulation d’amplitude)
BLU : Bande latérale unique
BF : Basse fréquence
CB : Citizen Band (canaux banalisés)
CH : Channel (canal)
CQ : Appel général
CW : Continuous waves (morse)
DX : Liaison longue distance
DW : Dual watch (double veille)
FM : Frequency modulation (modulation de fréquence)
GMT : Greenwich Meantime (heure méridien Greenwich)
GP : Ground plane (antenne verticale)
HF : High Frequency (haute fréquence)
LSB : Low Side Band (bande latérale inférieure)
RX : Receiver (récepteur)
SSB : Single Side Band (Bande latérale unique)
SWR : Standing Waves Ratio
SWL : Short waves listening (écoute en ondes courtes)
SW : Short waves (ondes courtes)
TOS : Taux d’ondes stationnaires
TX : Transceiver.Désigne un poste émetteur-récepteur CB.
Indique aussi l’émission.
UHF : Ultra-haute fréquence
USB : Up Side Band (bande latérale supérieure)
VHF : Very high Frequency (très haute fréquence)
LANGAGE CB
ALPHA LIMA : Amplificateur linéaire
BAC : Poste CB
BASE : Station de base
BREAK : Demande de s’intercaler, s’interrompre
CANNE À PÊCHE : antenne
CHEERIO BY : Au revoir
CITY NUMBER : Code postal
COPIER : Écouter, capter, recevoir
FIXE MOBILE : Station mobile arrêtée
FB : Fine business (bon, excellent)
INFERIEURS : Canaux en-dessous des 40 canaux autorisés
(interdits en France)
MAYDAY : Appel de détresse
MIKE : Micro
MOBILE : Station mobile
NÉGATIF : Non
OM : Opérateur radio
SUCETTE : Micro
SUPÉRIEURS : Canaux au-dessus des 40 canaux autorisés
(interdits en France)
TANTE VICTORINE : Télévision
TONTON : Amplificateur de puissance
TPH : Téléphone
TVI : Interférences TV
VISU : Se voir
VX : Vieux copains
WHISKY : Watts
WX : Le temps
XYL : L’épouse de l’opérateur
YL : Opératrice radio
51 : Poignée de mains
73 : Amitiés
88 : Grosses bises
99 : Dégager la fréquence
144 : Polarisation horizontale, aller se coucher
318 : Pipi
600 ohms : le téléphone
813 : Gastro liquide (apéritif)
Français
12

CODE «Q»
QRA : Emplacement de la station
QRA Familial : Domicile de la station
QRA PRO : Lieu de travail
QRB : Distance entre 2 stations
QRD : Direction
QRE : Heure d’arrivée prévue
QRG : Fréquence
QRH : Fréquence instable
QRI : Tonalité d’émission
QRJ : Me recevez-vous bien ?
QRK : Force des signaux (R1 à R5)
QRL : Je suis occupé
QRM : Parasites, brouillage
QRM DX : Parasites lointains
QRM 22 : Police
QRN : Brouillage atmosphérique (orages)
QRO : Fort, très bien, sympa
QRP : Faible, petit
QRPP : Petit garçon
QRPPette : Petite fille
QRQ : Transmettez plus vite
QRR : Nom de la station
QRRR : Appel de détresse
QRS : Transmettez plus lentement
QRT : Cessez les émissions
QRU : Plus rien à dire
QRV : Je suis prêt
QRW : Avisez que j’appelle
QRX : Restez en écoute un instant
QRZ : Indicatif de la station : par qui suis-je appelé?
QSA : Force de signal (S1 à S9)
QSB : Fading, variation
QSJ : Prix, argent, valeur
QSK : Dois-je continuer la transmission ?
QSL : Carte de confirmation de contact
QSO : Contact radio
QSP : Transmettre à...
QSX : Voulez-vous écouter sur...
QSY : Dégagement de fréquence
QTH : Position de station
QTR : Heure locale
CANAUX D’APPEL
27 AM : appel général en zone urbaine
19 AM : Routiers
9 AM : Appel d’urgence
11 FM : Appel d’urgence
DÉCLARATION DE CONFORMITÉ
Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète,
BP 100 – 34540 Balaruc – FRANCE,
Déclarons, sous notre seule responsabilité que l’émetteur-ré-
cepteur de radiocommunication CB,
Marque : PRESIDENT
Modèle : JFK II
est conforme aux exigences essentielles de la Directive
1999/5/CE (Article 3) transposées à la législation nationale,
ainsi qu’aux Normes Européennes suivantes:
EN 300 135-1 V1.1.2 (2000-8) / EN 300 135-2 V1.1.1 (2000-8)
EN 300 433-1 V1.1.3 (2000-12) / EN 300 433-2 V1.1.2 (2000-12)
EN 301 489-1 V1.7.1 (2007-4) / EN 301 489-13 V1.2.1 (2002-8)
EN 60215 ( 1996)
et est conforme à la Directive RoHS2: 2011/65/UE (08/06/2011)
Balaruc, le 03/01/2013
Jean-Gilbert MULLER
Directeur Général
Français
13

CONDITIONS GÉNÉRALES DE GARANTIE
SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE
VOLET A CONSERVER
Date d’achat : .....................................................................
Type : radio CB JFK II
N° de série : ........................................................................
Ce poste est garanti 2 ans pièces et main d’œuvre dans son pays d’achat contre tout vice de fabrication
reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas
appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la
marque PRESIDENT, si la dite antenne est à l’origine de la panne. Une extension de garantie de 3 ans
est proposée systématiquement pour l’achat et l’utilisation d’une antenne de la marque PRESIDENT,
amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l’achat
au SAV de la Société Groupe President Electronics, ou toute filiale étrangère.
Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d’en
perdre le bénéfice.
* Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l’achat.
* Détacher après l’avoir fait remplir la partie ci-contre et la retourner dûment complétée.
* Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris
en charge par notre Société.
* Une preuve d’achat doit être jointe obligatoirement avec le poste à réparer.
* Les dates inscrites sur le bon de garantie et la preuve d’achat doivent concorder.
* Ne pas procéder à l’installation de votre appareil sans avoir lu ce manuel d’instructions.
* Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. La
garantie est valable dans le pays d’achat.
Ne sont pas couverts :
* Les dommages causés par accident , choc ou emballage insuffisant.
* Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dûs à une mauvaise
utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions,
surtension, etc.)
* La garantie ne peut être prorogée par une immobilisation de l’appareil dans nos ateliers, ni par un
changement d’un ou plusieurs composants ou pièces détachées.
* Les interventions ayant modifiées les caractéristiques d’agrément, les réparations ou modifications
effectuées par des tiers non agréés par notre Société.
Si vous constatez des défauts de fonctionnement :
* Vérifier l’alimentation de votre appareil et la qualité du fusible.
* Contrôlez les différents branchements: jacks, prise d’antenne, prise du microphone...
* Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position
maxi, squelch au minimum, commutateur PA/CB, etc.
* En cas de non prise en charge au titre de la garantie, l’intervention et la réexpédition du matériel seront
facturés.
* Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste,
donnez la au nouveau propriétaire pour le suivi S.A.V.
* En cas de dysfonctionnement réel, mettez-vous d’abord en rapport avec votre revendeur qui décidera
de la conduite à tenir.
* Dans le cas d’une intervention hors garantie, un devis sera établi avant toute réparation.
Vous venez de faire confiance à la qualité et à l’expérience de PRESIDENT et nous vous remercions.
Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce
manuel. N’oubliez pas de nous retourner la partie droite de ce bon de garantie, c’est très important pour
vous car cela permet d’identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant
au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous
œuvrerons ensemble pour l’avenir de la CB.
La Direction Technique
et
Le Service Qualité
14

Nom......................................................Prénom ........................................
Adresse .....................................................................................................
...................................................................................................................
Ville......................................Code postal.................Tel.............................
Depuis quand faîtes-vous de la CB ?........................................................
Qu'aviez-vous comme poste auparavant ? ...............................................
Quelle marque d'antenne utilisez-vous ? ..................................................
Quelles sont les raisons de votre achat ?
Info route Sécurité
Convivialité Technique
Assistance-radio Autres
Allez-vous l'installer en fixe ou en mobile
Sur quel type de véhicule allez-vous l'installer ?
Auto Véhicule utilitaire Poids lourd
Êtes-vous affilié à une fédération ?................. ou à un Club ?..................
Quels magazines de CB lisez-vous ?........................................................
Avez-vous d'autres lectures ?....................................................................
Quels sont vos loisirs ?..............................................................................
Quelle est votre tranche d'âge ?
- de 20 20/30 30/40
40/50 50/60 + de 60
Quelle est votre profession ?
sans profession employé ouvrier
chauffeur agriculteur étudiant
cadre prof. libérale
SERVICE DES GARANTIES
Route de SÈTE - BP 100
34540 BALARUC - FRANCE
QUESTIONNAIRE CB CONFIDENTIEL
Date d’achat : .........................................................................................
Type : radio CB JFK II
N° de série : ............................................................................................
SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE
VOLET À RENVOYER SOUS ENVELOPPE
15

President Electronics Ibérica S.A. Declara bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva
99/05/CE, del Parlamento Europeo y del consejo de 9 de marzo de 1999, transpuesta a la legislación española mediante el Real
Decreto 1890/2000, de 20 de noviembre.
Este equipo es apto para su uso en territorio español, para lo cual requiere de autorización administrativa concedida por la Di-
rección General de Telecomunicaciones y Tecnologías de la Información. Para otros países consultar tabla de restricciones p. 52.
¡ ATENCIÓN !
Antes de la utilización tengan cuidado de
nunca emitir sin haber previamente co-
nectado la antena (conector "B"situado
en la parte trasera de su equipo), ajustada
la ROE (Relación de Ondas Estacionarias)!
Sino, se expone a dañar el amplificador
de potencia, no cubierto por la garantía.
EQUIPO MULTI-NORMAS !
Ver la función “F” en pág. 22 y la tabla
de Configuraciones en la pág. 51.
Español
16

Bienvenido al mundo de los emisores-receptores CB de
última generación. Esta nueva gama de estaciones le
permite acceder a la comunicación electrónica más
competitiva. Gracias a la utilización de tecnología
punta que garantiza una calidad sin precedentes, su
PRESIDENT JFK II ASC representa un nuevo hito en la
facilidad de uso y la solución por excelencia para el
pro más exigente de CB. Para sacar el máximo partido
de todas sus posibilidades, le aconsejamos leer aten-
tamente estas instrucciones de uso antes de instalar y
utilizar su CB PRESIDENT JFK II ASC.
A) INSTALACIÓN
1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUESTO MÓVIL
a) Escoja el emplazamiento más apropiado para una utilización simple y
práctica de su estación móvil.
b) Procure que no moleste ni al conductor ni a los pasajeros del vehículo.
c) Preveael paso ylaprotecciónde los diferentescables,(alimentación,antena,
accesorios) con el fin de que en ningún caso perturben la conducción del
vehículo.
d) Utilice para el montaje el soporte (1) entregado con el aparato, fíjelo
sólidamente con ayuda de los tornillos auto-roscantes (2) proporcionados
(diámetro de agujero de 3,2 mm). Tenga cuidado de no dañar el sistema
eléctrico del vehículo en el momento del taladro del salpicadero.
e) En el momento del montaje, no se olvide de insertar las arandelas de
caucho (3) entre la estación y su soporte. Éstas tienen, en efecto, un papel
«amortiguador» y permiten una orientación y presión suaves de la estación.
f) Escoja un emplazamiento para el soporte del micro y prevea el paso de su
cable.
- NOTA: Su estación móvil que posee una toma de micro en la parte anterior
puede ser empotrada en el cuadro de mandos. En ese caso, se recomienda
añadirle un altavoz externo para una mejor escucha de las comunicaciones
(conector EXT.SP situado en la cara posterior del aparato: E). Infórmese con
su vendedor más próximo para el montaje en su aparato.
ESQUEMA GENERAL DE MONTAJE
Español
17

2) INSTALACIÓN DE LA ANTENA
a) Elección de la antena
- En CB, cuanto más grande es una antena, mejor es su rendimiento. Su Centro
de Asesoramiento sabrá orientarle en su elección.
b) Antena móvil
- Hay que instalarla en un lugar del vehículo donde haya un máximo de super-
ficie metálica (plano de masa), alejándose de los montantes del parabrisas
y de la luneta trasera.
- En caso de que se haya instalado una antena de radioteléfono, la antena
CB debe estar por encima de ésta.
- Existen 2 tipos de antenas: las preajustadas y las regulables.
- Las preajustadas se utilizan preferentemente con un buen plano de masa
(en el techo o en el maletero).
- Las regulables ofrecen un campo de uso mucho más ancho y permiten
sacar partido de planos de masa menos importantes (véase § 5 AJUSTE DEL
ROE).
- Para una antena de fijación por agujereamiento, es necesario tener un
contacto excelente entre la antena y el plano de masa; para ello, rasque
ligeramente la chapa al nivel del tornillo y de la estrella de presión.
- En el momento del paso del cable coaxial, tenga cuidado de no pellizcarlo
ni aplastarlo (riesgo de rotura o cortocircuito).
- Conecte la antena (B).
c) Antena fija
- Procure abrirla al máximo. En caso de fijación sobre un mástil, habrá que
sostenerlaeventualmenteconforme a lasnormas vigentes (infórmeseconun
profesional). Las antenas y los accesorios PRESIDENT han sido especialmente
concebidos para un rendimiento óptimo de todos los aparatos de la gama.
3) CONEXIÓN DEL ALIMENTADOR
Su PRESIDENT JFK II ASC está provista de una protección contra las inversio-
nes de polaridad. Sin embargo, antes de cualquier empalme, verifique las
conexiones.
Su estación debe ser alimentada por una fuente de corriente continua de
12 voltios (A). Actualmente, la mayoría de los coches y camiones funcionan
conunaconexióndemasanegativa.Podemosasegurarnosverificandoque
el borne (-) de la batería esté bien conectado al bloque motor o al chasis.
En el caso contrario, consulte a su vendedor.
ATENCIÓN:Los camiones poseengeneralmentedosbateríasyuna instalación
eléctrica de 24 voltios. Será necesario pues intercalar en el circuito eléctrico
un convertidor de 24/12 voltios (Tipo PRESIDENT CV 24/12).
Las siguientes operaciones de conexión deben ser efectuadas con el cable
de alimentación no conectado a la estación:
a) Asegúrese de que la alimentación sea de 12 voltios.
b) Localice los bornes (+) y (-) de la batería (+= rojo, -= negro). En caso de
que sea necesario alargar el cable de alimentación, utilice un cable de
sección equivalente o superior.
c) Es necesario conectarse a un (+) y un (-) permanentes. Le aconsejamos,
pues, que conecte directamente el cable de alimentación a la batería (el
acoplamiento al cable de la auto-radio o a otras partes del circuito eléctrico
pueden, en ciertos casos, favorecer la recepción de señales parásitas).
d) Conecte el hilo rojo (+) al borne positivo de la batería y el hilo negro (-) al
borne negativo de la batería.
e) Conecte el cable de alimentación a la estación.
ATENCIÓN: ¡Nunca reemplace el fusible de origen (5 A) por un modelo de
un valor diferente!
LÓBULO DE RADIACIÓN
Español
18

4) OPERACIONES DE BASE QUE HAY QUE EFECTUAR ANTES
DE LA PRIMERA UTILIZACIÓN, SIN PASAR POR EMISIÓN (sin
apretar el pedal del micro)
a) Conecte el micro.
b) Verifique la conexión de la antena.
c) Puesta en marcha del aparato: gire el botón del volumen (1) en el sentido
de las agujas del reloj hasta oír un «clic».
d) Gire el botón SQUELCH (2) al mínimo (posición M).
e) Ajuste el botón del volumen (1) a un nivel conveniente.
f) Dirija la estación al canal 20 con ayuda de los selectores de canales (5).
5) AJUSTE DEL ROE (Razón de Ondas Estacionarias)
ATENCIÓN:Estaoperacióndebeefectuarsenecesariamenteenelmomento
de la primera utilización del aparato o en el momento de un cambio de
antena. Este ajuste debe se realizar en un lugar abierto, al aire libre.
* Ajustes con ROE-metro externo (tipo TOS-1 PRESIDENT)
a) Empalme del medidor de ROE:
- conecte el medidor de ROE entre la estación y la antena, lo más cerca
posible de la estación (utilice para ello un cable de 40 cm máximo tipo
CA-2C PRESIDENT).
b) Ajuste de la ROE:
- posicione la estación hacia el canal 20,
- sitúe el conmutador del medidor de ROE en posición CAL (calibración),
- apriete la palanca del micro para pasar a emisión,
- dirija la aguja al índice tcon ayuda del botón de calibración,
- ponga el conmutador en posición SWR (lectura del valor de la ROE). El
valor leído en el indicador debe estar muy cerca de 1. En caso contrario,
reajuste su antena hasta obtener un valor lo más cerca posible a 1 (puede
aceptarse un valor de la ROE comprendido entre 1 y 1,8),
- es necesario recalibrar el medidor de ROE entre cada operación de ajuste
de la antena.
Observación: Con el fin de evitar las pérdidas y las atenuaciones en los
cables de conexión entre la radio y sus accesorios, PRESIDENT recomienda
una longitud de cable inferior a 3m.
Ahora, su estación está preparada para funcionar.
B) UTILIZACIÓN
1) FUNCIONAMIENTO / DETENCIÓN - VOLUMEN
a) Para encender su estación, gire el botón (1) en el sentido de las agujas del
reloj.
b) Para aumentar el volumen sonoro, siga girando este botón en el sentido de
las agujas del reloj.
2) ASC (Automatic Squelch Control) / SQUELCH
Esta función permite suprimir los ruidos de fondo indeseables en ausencia
de comunicación. El squelch no actúa ni sobre el volumen sonoro ni sobre
la potencia de emisión, pero permite mejorar considerablemente la como-
didad de escucha.
a) ASC: SQUELCH CON AJUSTE AUTOMÁTICO
Patente mundial, exclusiva de PRESIDENT
Gire el botón del squelch (2) en el sentido contrario a las agujas del reloj en
posición ASC. En el visualizador aparece «ASC». Cuando ASC está activo,
no puede hacerse ningún ajuste manual repetitivo ni optimización perma-
nente entre la sensibilidad y la comodidad de escucha. Esta función puede
desactivarse por rotación del botón en el sentido de las agujas del reloj. En
ese caso, el ajuste del squelch vuelve a ser manual. «ASC» desaparece del
visualizador.
b) SQUELCH MANUAL
Gire el botón del squelch en el sentido de las agujas del reloj hasta el punto
exacto en que desaparezca cualquier ruido de fondo. Este ajuste debe
efectuarse con precisión, porque, en posición máxima en el sentido de las
agujas del reloj, sólo las señales más fuertes pueden ser percibidas.
3) RF GAIN
Ajuste de la sensibilidad en recepción. Posición máxima en el caso de
recepción de comunicación de larga distancia. Usted puede reducir la RF
GAIN, para evitar distorsiones, cuando el interlocutor está cerca.
ReduzcalaGananciaenrecepciónen caso de una comunicación cercana
con un interlocutor no equipado con un RF POWER.
La posición normal de esta función se sitúa al máximo en el sentido de las
agujas del reloj.
Español
19

4) RF POWER
Ajuste de la potencia de emisión en modo AM y FM. Permite reducir la
potencia en caso de una comunicación cercana con un interlocutor no
equipado con un RF GAIN.
La posición normal de esta función se sitúa al máximo en el sentido de las
agujas del reloj.
5) SELECTOR DE CANALES: Disco y botones UP/DN del micro
Estos botones permiten subir o bajar un canal. Se emite un “Beep” sonoro
en cada cambio de canal si la función Beep está activada. Véase función
Beep página 23.
6) VISUALIZADOR
Permite visualizar el conjunto de las funciones:
El gráfico de barras visualiza el nivel de recepción, el nivel de potencia
emitida y el valor de ROE.
7) SWR ~ M5
SWR
Permite cambiar la función del Vúmetro. Pulsando se alterna entre SWR y
S/RF.
SWR: Lectura del valor de ROE en el visualizador (escala de 1 a 3).
S/RF: Lectura en el vúmetro de la potencia de emisión y de recepción.
M5
Véase §14 MEM.
8) CH19 / 9 ~ FRQ ~ M4
CH 19/9 (presión breve)
Apretando este botón se seleccionan automáticamente los canales 19 y 9.
Conunapresiónseactivael canal 19 y «EMG» apareceenelvisualizador, con
una 2ª presión se activa el canal 9 y permanece la visualización de «EMG».
Con una nueva presión se vuelve al canal inicial y «EMG» desaparece del
visualizador.
Véase el cuadro de las Normas europeas para el canal de urgencia.
FRQ (presión larga)
Indicaciónde frecuencia enemisiónyenrecepción. Para activarodesactivar
la función, apriete durante 1 segundo este botón. Cuando la función esté
activada, aparecerá «FRQ» en el visualizador y la visualización del canal
será sustituida por la indicación de la frecuencia.
M4
Véase §14 MEM.
9) SELECTOR DE MODO AM/FM ~ PA ~ M1
AM/FM
(presión breve)
Este conmutador permite seleccionar el modo de modulación AM o FM.
Su modo de modulación debe corresponder al de su interlocutor.
ModulacióndeAmplitud/AM:Comunicaciones sobre el terreno con relieves
y obstáculos a media distancia (el modo más utilizado en Francia).
Modulación de Frecuencia / FM: Comunicación cercana en terreno llano
y libre.
PA (Public Address) (presión larga)
Puede conectarse un altavoz de sonorización exterior en el PRESIDENT JFK II
ASC para una toma jack situada en el panel trasero PA.SP (D). Una presión
larga permite conmutar en modo Public Address. Aparece «PA» en el vi-
sualizador, el mensaje emitido en el micrófono será dirigido hacia el altavoz
exterior y amplificado. Mantenga el micrófono a una distancia suficiente
de este altavoz para evitar el efecto Larsen.
El volumen del PA se puede regular mediante el botón MIC GAIN. Visualiza-
ción del nivel en el vúmetro.
M1
Véase §14 MEM.
Español
20
