MANUAL, SVENSKA
VIKTIGT INFORMATION
Tekniska data, information och illustrationer har noggrant sammanställts och motsvarar produktens status vid tiden
för tryckningen av den här handboken. Tillverkaren förbehåller sig rätten att förbättra eller ändra produkten,
specifikationer och dokumentation när som helst utan förvarning, förutsatt att det inte anses nödvändigt av tekniska
skäl.
Beskrivningar har upprättats mycket noggrant och i detalj, men det är aldrig möjligt att helt utesluta fel. Under inga
omständigheter kommer tillverkaren hållas ansvarig för fel eller skador till följd av felaktig användning eller
feltolkningar.
Innehållet i detta dokument får inte kopieras, reproduceras, översättas eller på annat sätt vidarebefordras till tredje
part i någon form utan skriftligt medgivande från Primepower.
Varning!
Underlåtenhet att följa dessa säkerhetsinstruktioner kan resultera i personskada, produktskada eller
nedsatt funktion av laddaren.
Varning, Hög spänning!
Underlåtenhet att följa denna säkerhetsinstruktion kan resultera i personskada eller dödsfall, skada
eller förstöra laddaren.
Viktig information!
För att undvika handhavandefel, läs den här bruksanvisningen noga innan du installerar och använder
produkten och följ lämpliga instruktioner. Förvara bruksanvisningen nära produkten så att den kan
hänvisas till senare.
Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental
förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående
användning av apparaten på ett säkert sätt och förstår riskerna inblandade.
Barn ska inte leka med produkten.
Rengöring och underhåll får inte göras av barn utan tillsyn.

ANVÄNDNINGSANVISNING
•Läs denna anvisning innan laddaren tas i bruk
•Förvara bruksanvisningen inom räckhåll för användaren av denna batteriladdare
•Under laddning måste batterierna placeras i ett väl ventilerat utrymme
•Vätgas kommer att produceras vid laddning av blybatterier och vätgas är explosiv
•Öppna lågor och gnistor ska hållas borta från batterier då de kan explodera
•Efter laddning, koppla bort batteriladdaren från elnätet därefter batterianslutningen
Allmänt
Primepower Workshop Charger Pro är utvecklad för både mobil och stationär användning för att ladda alla typer av
blybatterier. Laddaren har tre typer av inställningar för daglig användning i verkstäder och när du är ute i tjänst:
• Helautomatisk laddning av 12V blybatterier (öppen cell, GEL, AGM)
• Helautomatisk laddning av 24V blybatterier (öppen cell, GEL, AGM)
• Strömförsörjning funktion för att leverera batterier som har tagits bort från bilen
Installation
Primepower Workshop Charger är avsedd som en portabel laddare för användning i verkstäder och servicebesök.
Beroende på tillämpning och användningsområde, det kan också vara praktiskt att montera laddaren på väggen i
syfte att upprätta en stationär ladd station. För detta ändamål finns monterings hål för fäst bultar samt som ett
tillbehör en upphängningsanordning. En 5 m batteri laddningskabel kan levereras som tillbehör (eller som ett
specialalternativ när man köper en ny laddare), denna kan lätt bytas ut.

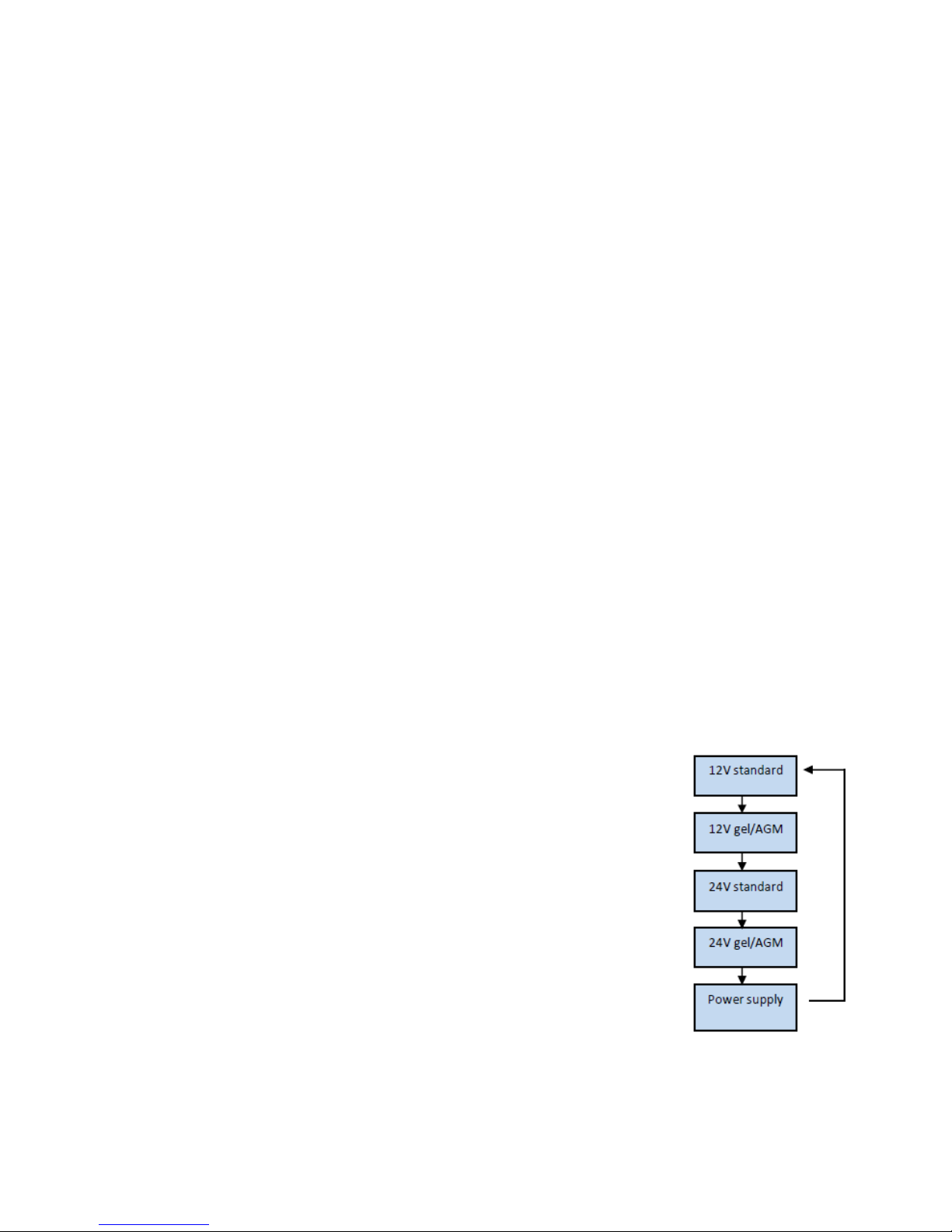

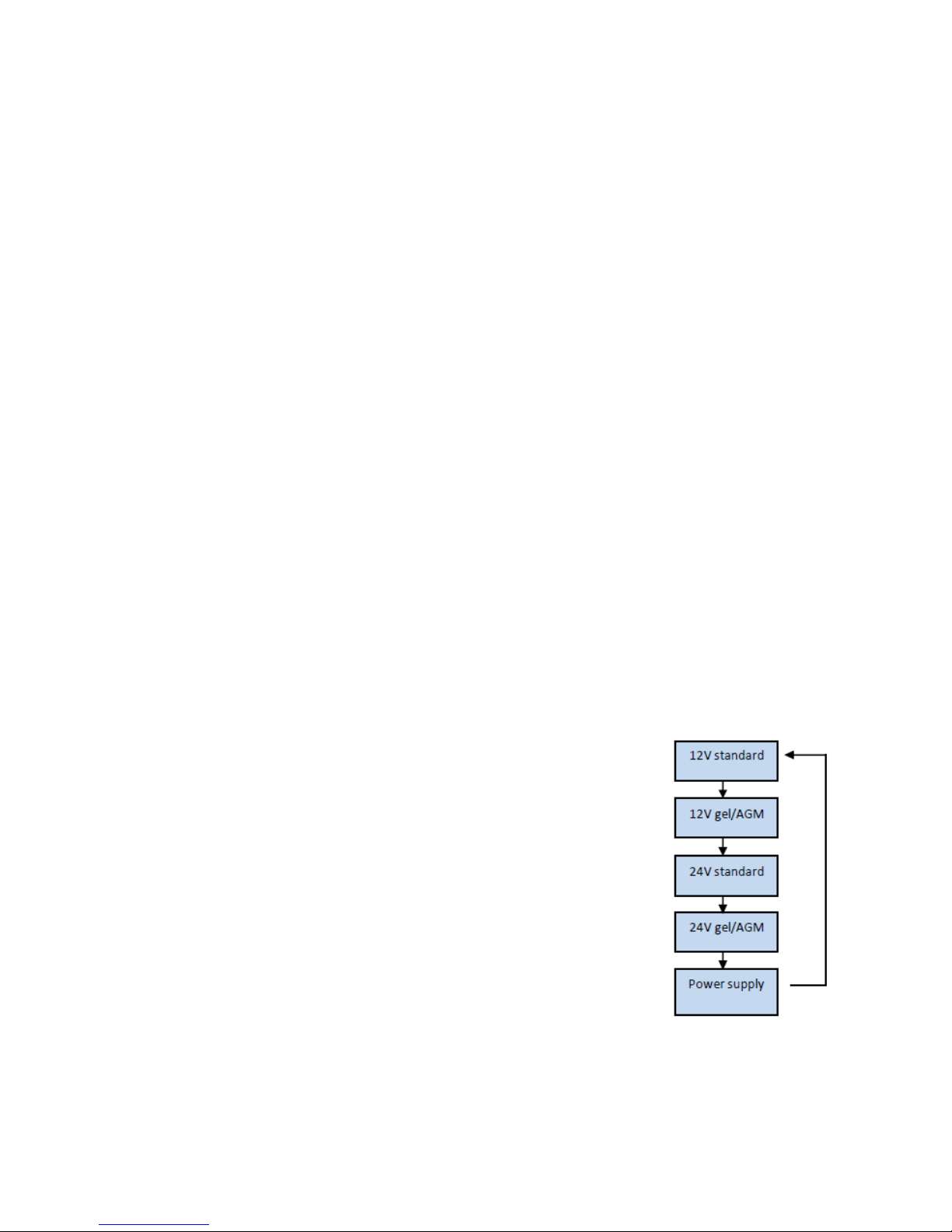

Funktion
Anslut nätsladden till ett jordat uttag. Efter anslutning till elnätet, kommer en av de fem indikerings lampor börjar
blinka, vilket signalerar aktuell status för drift. Tryck på Mode-knappen för att byta från en typ av operation och
batteri till en annan: Håll Mode knappen tills lysdioden bredvid önskat läge tänds. Släpp sedan lägesknappen. Efter
några sekunder, kommer laddaren att börja ladda efter det programmet som valts. Laddaren startar alltid i det läge
den sist var inställd på.
Om spänningen på det anslutna batteriet inte matchar valet som gjorts, kommer orange
LED och röd LED-lampor blinkar växelvis att indikera ett fel.
För att ställa in rätt spänning, tryck på Mode-knappen tills lysdioden bredvid önskad
12V/24V typ av batteri, det vill säga Standard eller gel/AGM tänds. Släpp sedan
lägesknappen. Efter bara några sekunder, kommer laddaren starta programmet som har
valts ut och ladda det anslutna batteriet tills det är fulladdat. Programmet körs helt
automatiskt. Så snart batteriet är fulladdat, kommer LED-display växla från orange till
grönt och laddningsspänningen kommer att reduceras till underhållsladdning. Batteriet
kan nu vara ansluten till laddaren tills den behövs. Under denna tid ser laddaren att
batteriet förblir fulladdat, oavsett hur lång tid det förblir ansluten till laddaren.

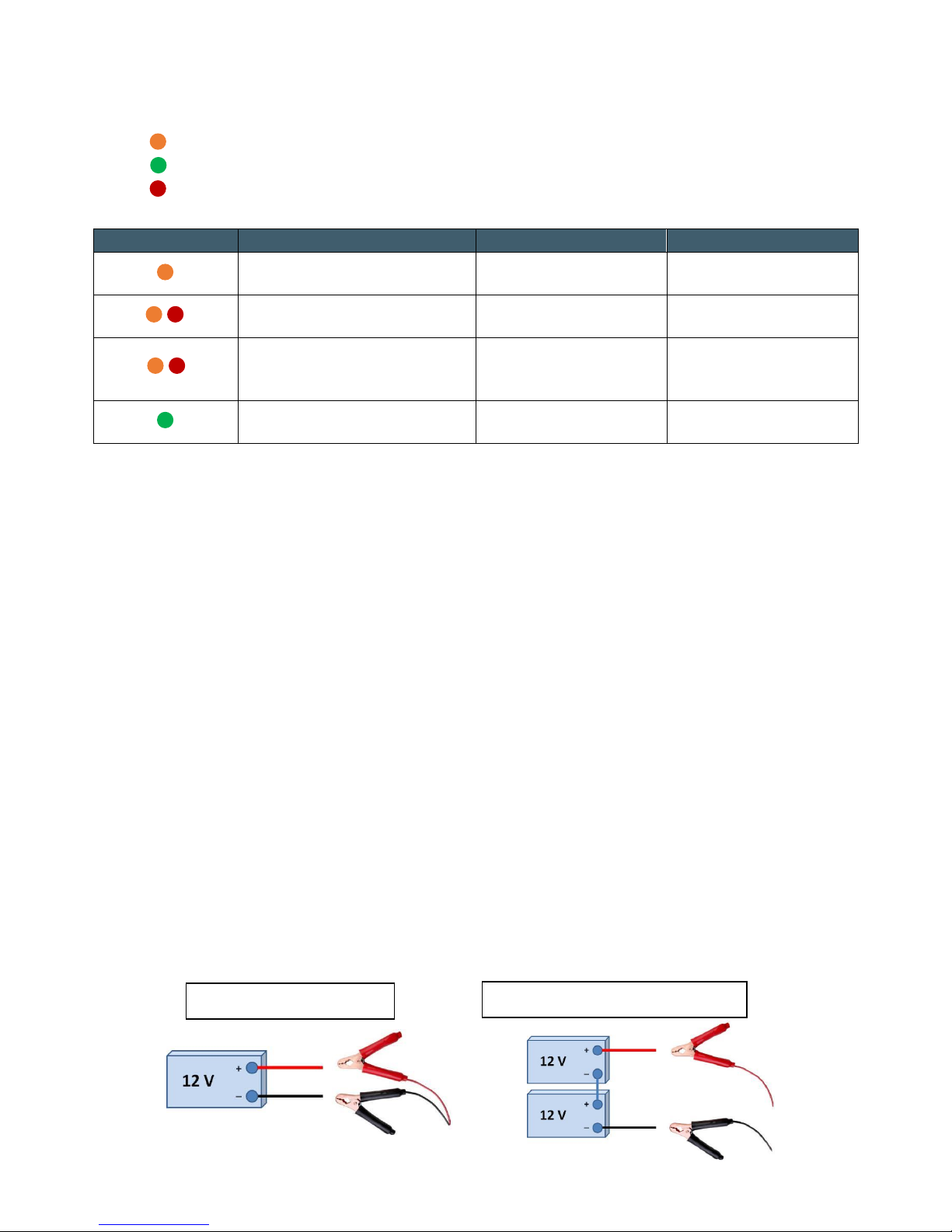

KONTROLL LAMPOR (LED:s) & FELINDIKERING
Indikering under drift och vid fel.
Orange LED indikerar den inställda laddningsfunktionen
Grön LED indikerar underhålls laddning
Röd LED indikerar fel
LED
STATUS
DESCRIPTION
ACTION
Blinkande
Laddarens inställning för
denna LED har valts
Växelvis blinkande
Felaktig batterispänning
Välj rätt spanning
(se sida 6)
Fast sken, röd LED svagt sken
Laddningprogram valt
men inget batteri anslutet
Anslut till batteri eller välj
power supply
Fast sken
Batteriet ät fulladdat
Batteriet kan kopplas bort
LADDNINGS PROCESS
Batterierna laddas helt automatiskt och övervakas av en mikroprocessor med trestegs IU1oU2 laddningskarakteristik
för optimal och skonsam behandling av batterierna. När du har anslutit batteriet, kan laddnings parametrar för
batteriet justeras genom att välja typ av batteri (standard eller gel/AGM).
Laddning med konstant ström (I-fas, orange lysdiod tänds)
Den maximala laddningsströmmenanvänds för att ladda batteriet, beroende på sitt laddningstillstånd status, i syfte att lagra så
mycket energi så snabbt som möjligt i batteriet. När huvudladdningsspänning har nåtts (14,4 (28,8) till 14,7 (29,4) V, beroende
på vilken typ av batteri) övergår laddaren till nästa fas av laddning.
Laddning med konstant spänning (U1-fas, orange lysdiod tänd)
Batteriet blir fulladdat i denna fas. Spänningen hålls till 14,4 (28,8) V (Gel/AGM) eller 14,7 (29,4) V (standard). När laddningen
ökar, minskar strömmen kontinuerligt och närmar sigen undre gräns som beror på typen och storleken på batteriet. Så snart
det sjunker under detta värde eller överstiger definierat tidsintervall växlar laddningen till fas 3.
Underhållsladdning med reducerad spänning (U2-fas, grön LED lyser)
The charging voltage is reduced to 13.6 (27.2) V (when set to gel/AGM) or 13.8 (25.6) V (when set to standard) in
order to maintain the charge for an unlimited period of time, whereby the physically induced self-discharge is
compensated and the battery is maintained in a fully charged state until it is disconnected.
12V Battery (ett batteri)
24V Battery (två batterier I serie)

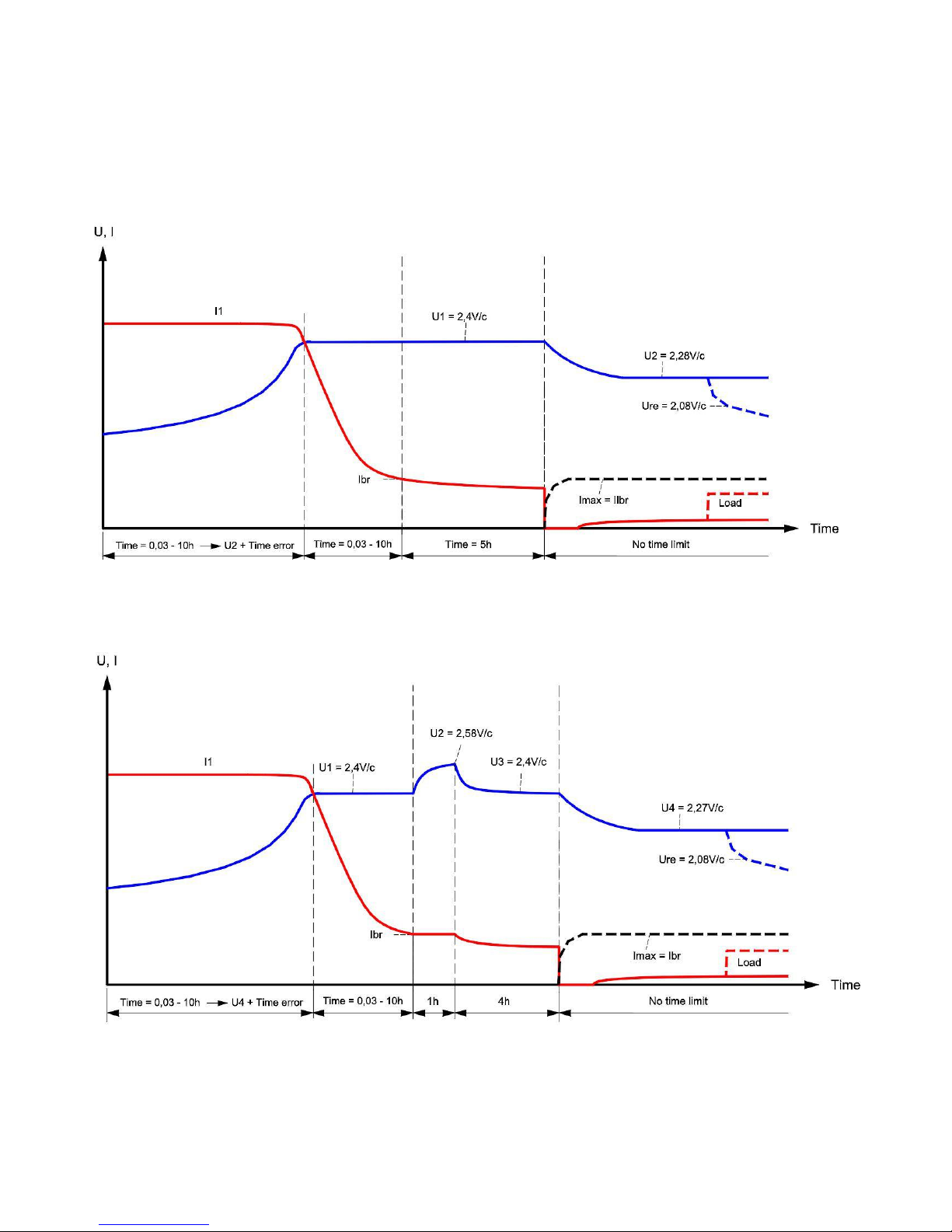

LADDNINGSKURVOR
Workshop Charger är avsedd för laddning 12V & 24V öppen- och ventilreglerade batterier i olika storlekar.
Du kan enkelt välja laddningskurvor på knappen "Mode".
Laddningskurva: GEL/AGM batterier
Laddningskurva: Sandard batterier

TEKNISK SPECIFIKATION
Dimensioner (L x B x H)
294 x 135 x 94.5 mm
Vikt
2,2 Kg (utan kablar)
Omgivningstemperatur
–20oC > +50oC
Nätspänning
90-270VAC –0-400Hz
Rekomenderad nätsäkring
C10Amp
Utström Max 12V
120A resp. 70A (beroende på modell)
Utström max 24V
60A
Laddspänning AGM
14.4 VDC för 12V batterier
28.8 VDC för 24V batterier
Laddspänning Standard
14.7 VDC för 12V batterier
29.4 VDC för 24V batterier
Underhållsladdning
13.8 VDC för 12V batterier
27.6 VDC för 24V batterier
Back ström från anslutet batteri
< 2 mA
Nätkabel
Gummikabel med Neutrik kontakt. 1,5m
Batterikablage 12/24V 60A
2 x 10mm22m med klämmor 200A (standard)
2 x 10mm25m med klämmor 200A (tillval)
Batterikablage 12V 100A
2 x 25mm22m med klämmor 200A (standard)
2 x 25mm2 5m med klämmor 200A (tillval)
Skyddsklass
Klass I, jordad
IP klass
IP21
Kapsling
Aluminum
Allmänt
Skyddad mot anslutning med fel polaritet och kortslutning.
CE-certifierad enligt gällande CE normer och standard
ANTAL CELLER OCH KAPACITET
LADDARE
BATTERITYP
ANTAL CELLER
BATTERI KAPACITET
Workshop Charger 12-24/60
Blybatterier
6/12
40-1000Ah
Workshop Charger 12/100
Blybatterier
6
50-1500Ah

FELSÖKNING
Om Workshop Charger någonsin inte fungerar som önskas, kan användaren försöka lokalisera felet genom att följa
stegen som anges nedan. Om detta inte avhjälper felet, kontakta din lokala återförsäljare eller Primepower. Ha
serienummer och inköpsdatum till hands och vara redo att beskriva felet så detaljerat som möjligt så att vi kan ge
snabb hjälp
LED-display på laddaren. Siffrorna inom parentes avser motsvarande kapitel i denna handbok.

UNDERHÅLL OCH SERVICE
Regelbundet underhåll
Kontrollera laddaren så här föra varje användning:
• Är nätkabel och stickpropp oskadad?
•Är laddarens kablage inkl. klämmor oskadade?
• Är laddningskabeln ordentligt fastsatt till laddaren?
• Är laddaren externt skadad och ej öppnad?
• Har du sett till att laddaren inte är i kontakt med vatten, olja eller andra vätskor?
Tillbehör
Följande tillbehör kan beställas från Primpower’s serviceteam på:
[email protected]
Inkludera artikelnummer vid beställning.
POS.
FÖRKLARING
LADDARE
ART.NUMMER
1
Charging cable 2x 10 mm2, 1.5 m with terminal clamps 200 A
12/24V 70/60A
0360063
2
Charging cable 2x 10 mm2, 5 m with terminal clamps 200 A*
12/24V 70/60A
0360064
3
Powercord NEUTRIK 230VAC 1.5M
Alla Workshop chargers
2810029
4
Powercord NEUTRIK 230VAC 5M
Alla Workshop chargers
2810031
5
NEUTRIK Connector NAC3FCA 230V/20
Alla Workshop chargers
2870010
6
Workshop Charger Wall Mount
Alla Workshop chargers
1740080
7
Workshop Charger Väska Svart/Grå
Alla Workshop Chargers
9144500
VARNING!
Kontrollera alltid laddaren och kabeln för skador varje gång innan du använder apparaten!
Använd inte en skadad enhet eller en enhet med ett skadat kablage. Ha detta åtgärdat
omedelbart!
Kontrollera alltid enheten om det har kommit i kontakt med vätskor!
Har enheten kontrolleras regelbundet av en utbildad elektriker! Eventuella reparationer som skall
utföras sker endast av Primepower!

MONTERING
Om laddaren ska monteras, tillse att följande villkor uppfyllts:
• Torr, väl ventilerad och dammfri miljö.
• Kortast möjliga avstånd till batterierna för att möjliggöra korta kabellängder.
• Placera inte laddaren direkt bredvid eller ovanför batterierna.
• Laddaren måste skyddas mot effekterna av damm och fukt.
• Se till att fläkten fritt kan suga in kylluft.
•Placera inte laddaren direkt bredvid eller ovanför brännbart material.
Montera laddaren på en jämn, horisontell eller vertikal yta. De fyra öppningar på gummifötterna används för
montering av laddaren. Använd bultar av 5 mm diameter.
Monteringsförslag på vertikal montering
VIKTIG INFORMATION!
Oavsett om laddaren monteras horisontellt eller vertikalt, kommer den inbyggda fläkten att
säkerställa optimal kylning.
Monteringshål 5mm

GARANTI
•Primepower garanti gäller endast ursprungliga köparen inom en period av 24 månader från leveransendag.
•Primepower garanterar att produkten är i utmärkt skick vid leverans, om inte sker full återbetalning.
•Om användaren inte har genomfört en korrekt installation eller använt produkten felaktigt gäller inga
garantier
Garantianspråk
För att använda garantin, kontakta din återförsäljare eller Primepower.
Vänlig ha följande information tillgänglig:
Kvitto
Modellnummer
Produktens serienummer
En kort beskrivning av problemet

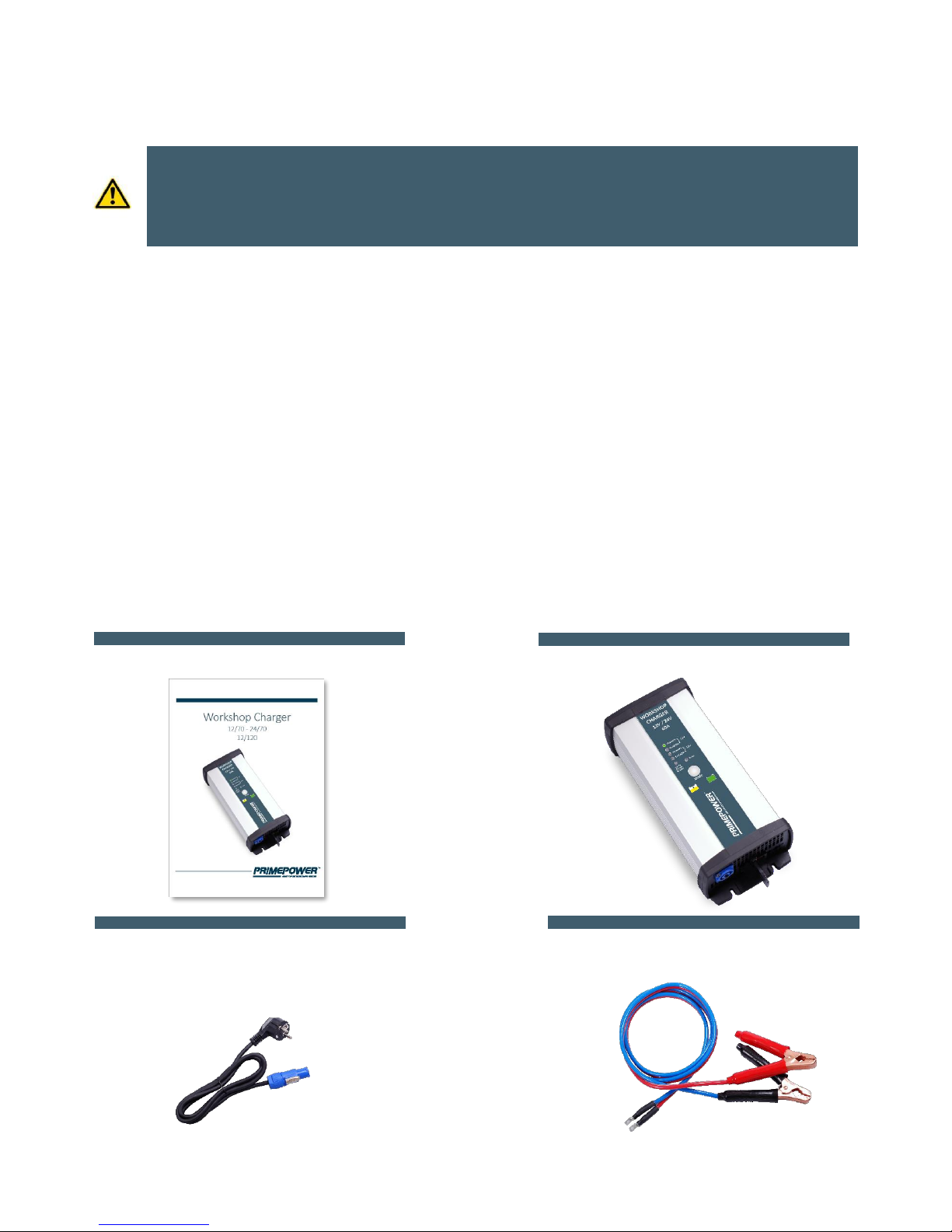

INKLUDERAT I PAKETET
VARNING!
Använd inte denna produkt utan att läsa hela bruksanvisningen! Felaktig installation eller användning av
produkten kan skada användaren, förstöra produkten eller ansluten utrustning. Om produkten används på
fel sätt, kan garantin vara ogiltig.
PRIMEPOWER WORKSHOP MANUAL
PRIMEPOWER WORKSHOP CHARGER
NÄTLSADD MED NEUTRIK KONTAKT
2 X 10MM2/16MM21,5M MED KLÄMMOR

MANUAL, ENGLISH
CRITICAL INFORMATION
The technical data, information and illustrations have been carefully compiled and corresponds to the product status
at the time of printing this manual. The manufacturer reserves the right to improve or modify the product,
specifications and documentation at any time without prior notice, provided that it is not considered necessary for
technical reasons.
Descriptions have been prepared very carefully and in detail, yet it is never possible to completely rule out wrong.
Under no circumstances will the manufacturer be held responsible for errors or damages resulting from wrong use
or from misinterpretation.
The content of this documentation may not be copied, reproduced, translated or otherwise passed on to third
parties in any form without the express written consent of Primepower.
Warning!
Failure to follow these safety instructions could result in personal injury, property damage or impair the
function of the charger.
Danger! High voltage!
Failure to follow this safety instruction can result in injury or death, or may damage or destroy the
charger.
Important Information!
To avoid operator error, read this manual carefully before installing and using the product and follow
the appropriate instructions. Keep this manual near the product so that it can be referred to later.
This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision
or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance
Cleaning and user maintenance shall not be made by children without supervision.

USER MANUAL
•Read this instruction before the charger is taken into use
•Keep this manual within easy reach for the user of this battery charger
•During charging, the batteries must be placed in a well-ventilated area
•Hydrogen gas will be produced when charging lead-acid batteries and hydrogen gas is explosive
•Open flames and sparks should be kept away from batteries they may produce explosions
•After charging, disconnect the battery charger from the supply mains, then remove the chassis
connection and then the battery connection
General
Primepower Workshop Charger was developed for both mobile and stationary use for charging all types of lead acid
batteries. The charger offers three important types of operation for daily use in workshops and when making service
calls:
Fully automatic charging of 12V lead acid batteries (Wet cell, GEL, AGM)
Fully automatic charging of 24V lead acid batteries (Wet cell, GEL, AGM)
Power supply function for supplying batteries that have been removed from the vehicle
Installation
Primepower Workshop Charger is intended as a portable charger for use in workshops and on service calls. However,
depending on the application and field of use, it may also be practical to mount the charger on the wall in order to
set up a stationary charging station. For this purpose, the device has feet with appropriate openings for mounting
bolts. A 5 m battery charging cable can be delivered as an accessory (or as a special option when purchasing a new
charger), which can easily be exchanged with the standard charging cable that may have been part of the original
delivery package.
Function
Insert the power cable plug into a schuko socket that is part of your indoor power circuit to switch the charger on.
After connection to the mains, one of the five operating LEDs will start to blink, signaling the current status of
operation. Press the Mode key to switch from one type of operation and battery to another: press and hold the
Mode key until the LED next to the desired position lights up. Then release the Mode
key. After a few seconds, the charger will start in the program that has been selected.
If the voltage of the connected battery does not match the selection made, the orange
LED and the red error LED lights will blink alternately to indicate an error.
To set the correct voltage, press the Mode key and hold it until the LED next to the
desired 12V/24V type of battery, i.e. Standard or Gel/AGM lights up. Then release the
Mode key. After just a few seconds, the charger will start the program that has been
selected and charge the connected battery until it is fully charged. The program runs
fully automatically. As soon as the battery is fully charged, the LED display will switch
from orange to green and the charging voltage will be reduced to maintenance
charging. The battery can now be disconnected or remain connected to the charger
until it is required. During this time, the charger ensures that the battery remains fully
charged, irrespective of how long it stays connected to the charger.

CONTROL LAMPS & ERROR DEXCRIPTIONS
The control lamps on the top of the charger indicate different operating and error statuses:
Orange LEDs indicate the selected charger function
Green LEDs indicate that the battery has finished charging
The red LED indicates an error
LED
STATUS
DESCRIPTION
ACTION
Blinking
Charger setting for this
LED has been selected
Alternate blinking
Incorrect battery voltage
has been selected
Set the correct battery
voltage (see page 6)
Steady light, orange dimmed
Charging program has
been selected, but no
battery is connected
Connect battery or set
power supply function
Steady light
Battery is fully charged
Battery can be
disconnected and used
CHARGING PROCESS
Batteries are charged fully automatically, monitored by a micro-processor with a three-stage IU1oU2 charge
characteristic for optimum and gentle treatment of the batteries. After connecting the battery to the PWC, the
charging parameters for the battery can be adjusted by selecting the type of battery (standard or gel/AGM).
Charging with constant current (I-phase, orange LED lights up)
The maximum charging current is usedto charge the battery, depending on its charged status, so as to store as much energy as
quickly as possible in the battery. If a battery that has been totally discharged is attached to the charger, the charger will start
charging with reduced energy to avoid damaging the battery. Once the main charging voltage has been reached (14.4 (28.8) to
14.7 (29.4) V, depending onthe type of battery) the charger switches to the next charging phase.
Charging with constant voltage (U1-phase, orange LED lights up)
The battery becomes fully charged in this phase. Voltage is maintained at 14.4 (28.8) V (when set to gel/AGM) or 14.7 (29.4) V
(when set to standard). As the charge increases, the current continuously decreases and approaches a lower limit that depends
on the type and size of the battery. As soon as it drops below this value or exceeds the set minimum charging period the charger
switches to phase 3.
Maintenance charging with reduced voltage (U2-phase, green LED lights up)
The charging voltage is reduced to 13.6 (27.2) V (when set to gel/AGM) or 13.8 (25.6) V (when set to standard) in
order to maintain the charge for an unlimited period of time, whereby the physically induced self-discharge is
compensated and the battery is maintained in a fully charged state until it is disconnected.
12V Battery (singel battery)
24V Battery (two batteries in series)

CHARGING CURVES
The Workshop Charger is designed for charging 12V & 24V open- and valve-regulated batteries of different sizes.
You can easily choose charging curves on the “Mode” button.
Charging curve: GEL/AGM batteries
Charging curve: Standard batteries

TECHNICAL SPECIFICATON
Dimensions (L x W x H)
294 x 135 x 94.5 mm
Weight
2,2 Kg (without cables)
Ambient temperature
–20oC > +50oC
Mains voltage
90-270VAC –0-400Hz
Rated current 12V
120A resp. 70A (Depending on model)
Rated current 24V
60A
Fluctuation
< 3%
Charging voltage AGM
14.4 VDC for 12V batteries
28.8 VDC for 24V batteries
Charging voltage Standard
14.7 VDC for 12V batteries
29.4 VDC for 24V batteries
Maintenance charging
13.8 VDC for 12V batteries
27.6 VDC for 24V batteries
Frequency on supply voltage (AC)
45 Hz to 65 Hz
Standby current from the battery
< 2 mA
Recommended mains fuses
C10
Mains cables
Rubber cable with Neutrik coupler & Schuko plug. 1,5m
Battery cables 12V 100A
2 x 25mm22m with terminal clamps 200A (standard)
2 x 25mm2 5m with terminal clamps 200A (optional)
Battery cables 12V/24V 60A
2 x 10mm22m with terminal clamps 200A (standard)
2 x 10mm2 5m with terminal clamps 200A (optional)
Protection
Class I, grounded
IP Code
IP21
Housing
Aluminum
General
Protection against wrong polarity and short circuits. CE-
certified in accordance with valid EN-standards.
TYPES, CELLS & RATED CAPACITY
CHARGER
BATTERY TYPE
NUMBER OF CELLS
RATED CAPACITY
Workshop Charger 12/24V 70A
Lead acid batteries
6/12
40-1000Ah
Workshop Charger 12V 120A
Lead acid batteries
6
50-1500Ah

TROUBBLE SHOOTING
If the Workshop Charger should ever not function as desired, please first try to locate the error by following the
steps set out below. If this proves to be unsuccessful, please contact your local dealer or PRIMEPOWER. Have the
serial number and date of purchase at hand and be ready to describe the error in as much detail as possible so that
we can provide fast assistance
LED display on the charger. The figures in brackets refer to the corresponding chapters in this manual.

MAINTEANCE AND SERVICE
Regular inspections
Please check the charger as follows before every use:
Are mains cable and plug undamaged?
Are charger cable and charging clips undamaged?
Is the charging cable securely fastened to the charger?
Is the charger externally undamaged and unopened?
Have you ensured that the charger is not in contact with water, oil or other liquids?
Accessories
The following accessories can be ordered from Primepower’s service team at
[email protected]
Please include the part number in your order.
POS.
DESCRIPTION
CHARGER
ART. NUMBER
1
Charging cable 2x 10 mm2, 1.5 m with terminal clamps 200 A
12/24V 70/60A
0360063
2
Charging cable 2x 10 mm2, 5 m with terminal clamps 200 A*
12/24V 70/60A
0360064
3
Powercord NEUTRIK 230VAC 1.5M
All Workshop chargers
2810029
4
Powercord NEUTRIK 230VAC 5M
All Workshop chargers
2810031
5
NEUTRIK Connector NAC3FCA 230V/20
All Workshop chargers
2870010
6
Workshop Charger Wall Mount
All Workshop chargers
1740080
WARNING!
Always check the charger and the cable for damage each time before using the device!
Do not use a damaged device or a device with a damaged attachment cord. Have this fixed
immediately!
Always have the device checked if it has come into contact with liquids!
Have the device checked regularly by a trained electrician! If necessary, any repairs that are
required should only be carried out by Primepower!

MOUNTING
If the charger is to be mounted, please ensure that the following conditions for the surrounding area have been
fulfilled:
Dry, well-ventilated and dust-free assembly site
Shortest possible distance to the batteries to enable short cable lengths to be used
Do not install the charger directly next to or above the batteries.
The charger must be protected against the effects of dust and moisture.
Ensure that the fan can freely suck in cooling air.
Do not install the charger directly next to or above flammable materials.
Mount the charger on an even, horizontal or vertical surface. The four openings on the rubber feet are used for
mounting the charger. Please use bolts of 5 mm diameter.
Example of mounting the charger vertically
IMPORTANT INFORMATION!
Irrespective of whether the charger is mounted horizontally or vertically, the built-in fan ensure
optimum cooling.
Mounting bolts, 5mm

WARRANTY
Primepower warranty applies only to original purchaser within a period of 24 months from the date from
delivery.
Primepower guarantees that the product is in excellent condition upon delivery, unless comes full refund.
If the user has not conducted a proper installation or used the product incorrectly applies no warranty.
Warranty claim
To take advantage of warranty please contact your retailer.
Please have following information available:
Receipt
Model number
Product serial number
A brief description of the problem
INCLUDED IN THE PACKAGE
WARNING!
Do not use this product without reading the entire manual! Incorrectly installed or use of the product
can sincerely damage the user, destroy the product or connected equipment. If the product is used the
wrong way, warranty may be void.
PRIMEPOWER WORKSHOP MANUAL
PRIMEPOWER WORKSHOP CHARGER
NEUTRIK COUPLER WITH SCHUKO PLUG
2 X 10MM2 1,5M WITH TERMINAL CLAMPS
