prime3 SSF41 User manual

Stand fan
Stehender Lüfter
Wentylator stojący
SSF41
Owner’s manual
Bedienungsanleitung
Instrukcja obsługi

SSF41
Efficiency information
SSF41
Description
Maximum fan flow rate
Fan power input
Service value
Standby power consumption
Fan sound power level
Maximum air velocity
Measurement standard for service value
Contact details for obtaining more information
Symbol
F
P
SV
PSB
LWA
C
IEC 60879: 1986
2N-Everpol Sp. z o.o.
ul. Puławska 403A
02-801 Warsaw, Poland
phone: [phone]
e-mail: [e-mail]
www.prime3.eu
Value
64,22
54
1,19
0
59,3
2,59
Unit
3
m /min
W
3
(m /min)/W
W
dB(A)
meters/sec

SSF41
Important notes
źNever leave the product connected to the power source
źIf you are using an extension cord, make sure that the total
power consumption of the equipment plugged into the exten-
sion cord does not exceed the extension cord power rating.
Extension cords should be arranged in such a way as to avoid
tripping hazards.
źThis device is for domestic use only. Do not use for any other
purposes.
źIt is necessary to check, if total current consumption of all devi-
ces plugged into the wall outlet does not exceed the fuse in the
circuit.
źBefore maintenance work always disconnect the unit from the
power supply.
źThe device is not designed to be controlled via an external timer,
separate remote control, or other equipment that can turn the
device on automatically.
źWhen unplugging the power cord from electrical outlet, hold it
by the plug only and remove the plug carefully. Never pull the
cable as it may cause damage to the plug or power cord.
Damage to the power cord or plug can lead to an electrocution
hazard.
źBefore using this device read the instruction manual and follow
the instructions inside. The manufacturer is not liable for any
damages caused by the misuse of this device due to inappropri-
ate handling. Please keep this manual for future reference.
źDo not let cord hang over edge of counter, or touch any hot
surface.
źThe device should only be connected to an socket with values
corresponding to the values on the rating label.
3

źDo not place the device near sources of heat, ame, an electric
heating element or a hot oven. Do not place on any other device.

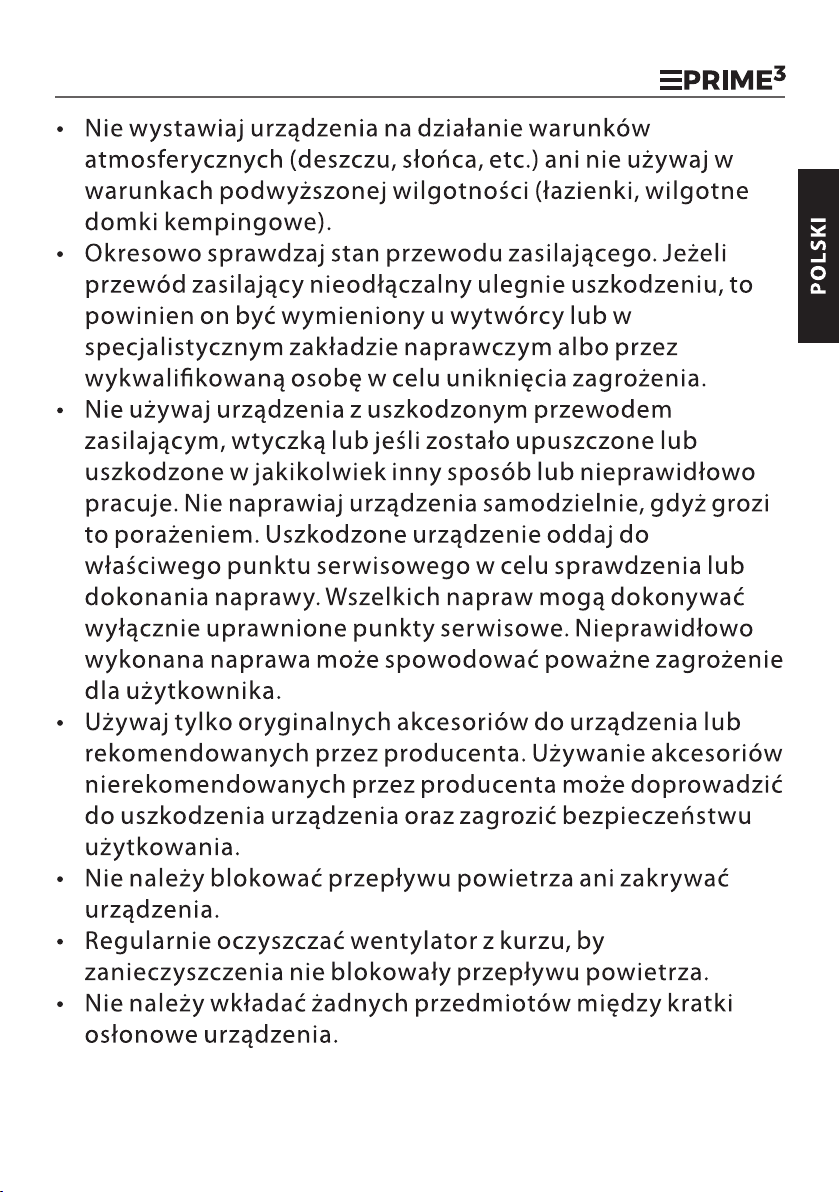

źNever expose the product to atmospheric conditions such as
direct sun light or rain, etc... Never use the product in humid
conditions (like bathroom or camping house).
źThe power cable should be periodically checked for damage. If
the power cable is damaged the product should be taken to a
professional service location to be xed or replaced to prevent
any hazards from arising.
źNever use the product with a damaged power cable or if it was
dropped or damaged in any other way or if it does not
źNever put the power cable, the plug or the whole device into the
water or any other liquids.
źAdditional precautions should be taken when using this device
in the presence of children or pets. Do not allow children to play
with the device.
źChildren without ensured supervision should not be allowed to
perform the cleaning and maintenance of equipment.
źwithout supervision.
źThe device should be cleaned regularly complying with the
recommendations described in the section on cleaning and
maintenance.
źThis equipment can be used by children aged 8 years and over
under as long as supervision is provided. People with reduced
physical or mental capabilities, as well as people with no previ-
ous experience of using this equipment must be supervised and
made aware of the risks. The instruction manual should be used
as a reference for the safe use of this equipment. Children should
not play with the equipment.
źNever use the product close to combustibles.
4
SSF41

źDo not use the fan in rooms with high humidity, such as bath-
rooms, etc. Do not place the fan in places where it could fall into
a bathtub, wash basin or other water tank.
źNever use the fan without the fan grilles installed.
źAll the repairs should only be performed by authorized service
professionals. Any attempted unauthorised repairs performed
can be a hazard to the user.
źOnly Original accessories should be used, as well as accessories
recommended by the manufacturer. Using accessories which are
not recommended by the manufacturer may result in damage of
the device and may render the device unsafe for use.
źwork properly. Do not try to repair the defected product by
yourself as it can lead to electric shock. Always return the dam-
aged device to a professional service in order to repair it.
źDo not block the airow or cover the device.
Regularly clean the fan of dust so that dirt does not block the air
ow.
źDo not insert any objects between the machine's protective
grilles.
źDo not turn on the fan if it is not assembled properly, particularly
when fan grilles are not installed.
źDo not place the fan near curtains or other objects that can get
accidentally caught by the fan.
5
SSF41

Device is compliant with EU directives:
- Low voltage directive (LVD)
When this crossed-out wheeled bin symbol is attached to a product it means that the product
is covered by the European Directive 2012/19/EU. Please inform yourself about the local
separate collection system for electrical and electronic products. Used appliance should be
delivered to the dedicated collecting points due to hazardous components, which may affect
the environment. Do not dispose this appliance In the common waste bin.
- Electromagnetic compatibility (EMC)
Device marked CE mark on rating label
All unnecessary packaging has been omitted. We have tried to make the packaging easy to
separate into three materials: cardboard (box),polystyrene foam(buffer) and poly ethylene
(bags, protective foam sheet). Your system consists of material which can be recycled and
reused if disassembled by a specialized company. Please observe the local regulations
regarding the disposal of packaging materials, exhausted batteries and old equipment.
Environmental information
Your products is designed a manufactured with high quality materials and components,
which can be recycled and reused.
Technical data:
Power: 55 W
Power supply: 220-240 V ~50 Hz
6
SSF41

7
SSF41

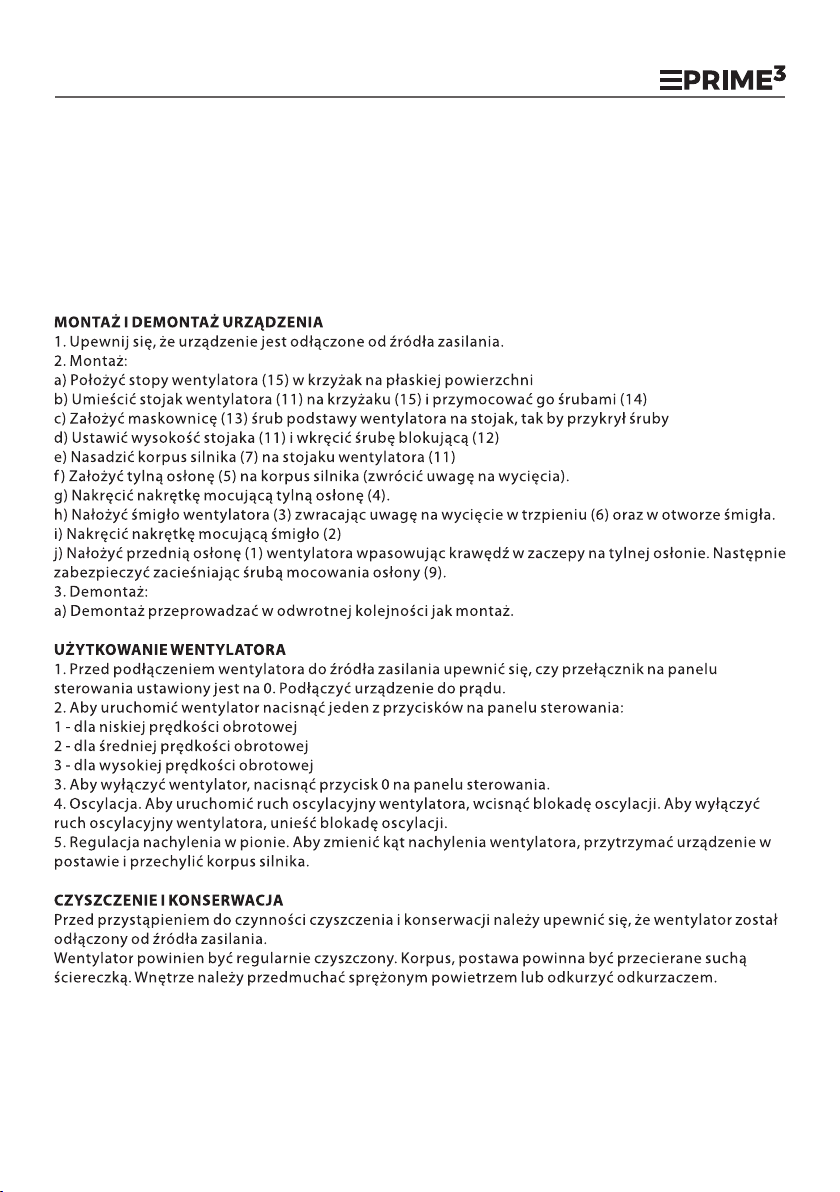

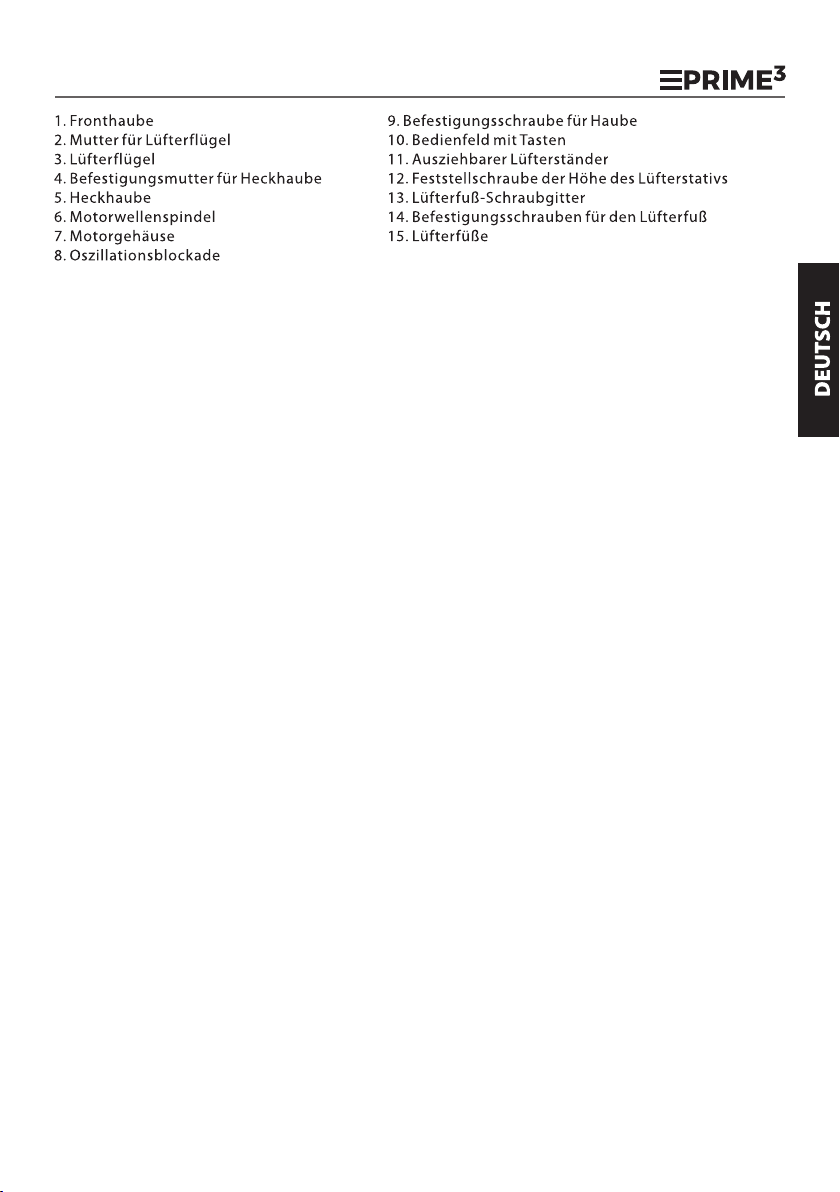

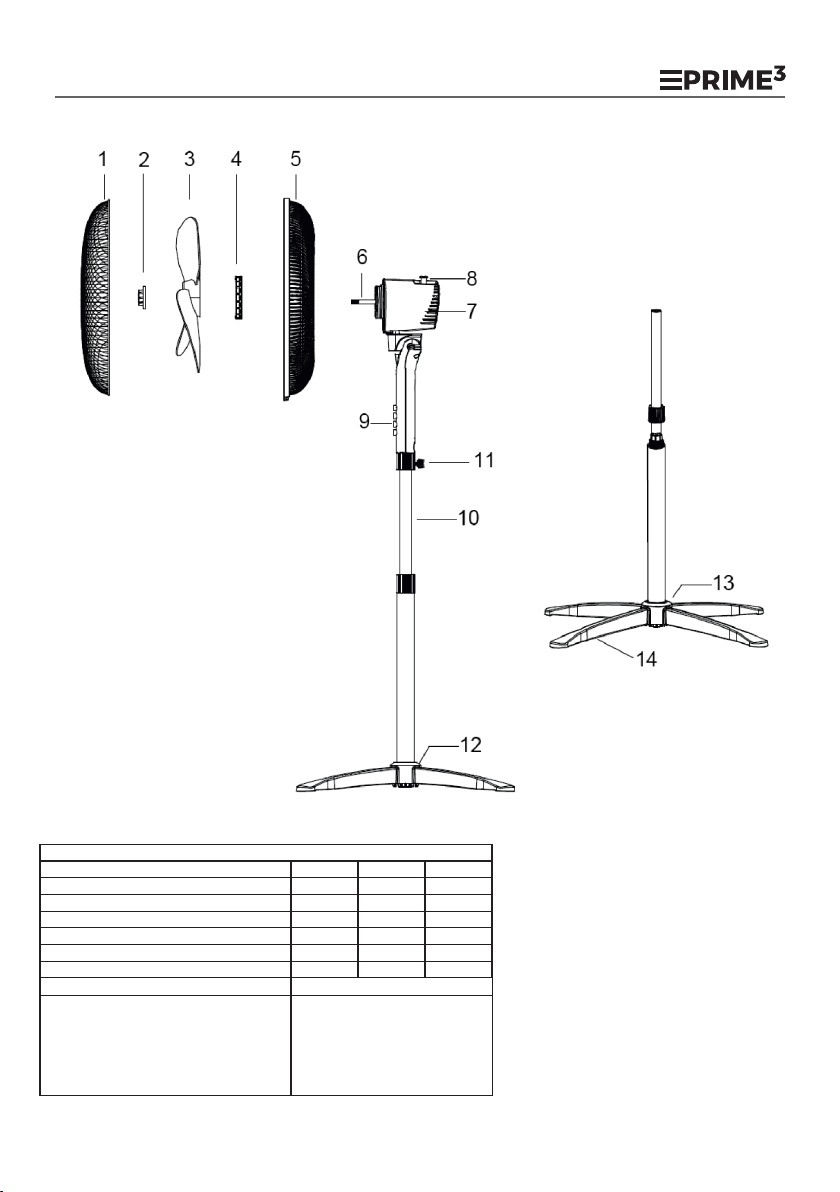

APPLIANCE ASSEMBLY AND DISASSEMBLY
1. Make sure the appliance is disconnected from the power source.
2. Assembly:
a) Arrange the fan feet (15) on a flat surface so that they form a cross base
b) Place the fan stand (11) on the cross base (15) and fasten it with screws (14)
c) Install the cap (13) of the fan base screws on the stand, so that it covers the screws
d) Adjust the height of the stand (11) and screw in the locking screw (12)
e) Mount the motor housing (7) on the fan stand (11)
f ) Install the back guard (5) on the motor body (pay attention to the notches).
g) Install the back guard mounting nut (4).
h) Install the fan blade (3) paying attention to the notches in the stem (6) and in the blade centre
opening.
i) Tighten the the blade fixing nut (2)
3. To turn off the fan, press the 0 button on the control panel.
FAN OPERATION
j) Install the front guard (1) by fitting its edge into the catches on the back guard. Then, secure it by
tightening the guard fixing screw (9).
5. Vertical tilt adjustment. To change the fan tilt, hold the appliance in position and tilt the motor body.
3 - high speed
1. Before connecting the fan to the power supply, make sure that the button on the control panel is set
to 0. Connect the appliance to the power supply.
1 - low speed
4. Oscillation. To enable the fan's oscillation movement, press the oscillation lock. To disable the fan's
oscillation movement, lift the oscillation lock.
CLEANING AND MAINTENANCE
Before cleaning and maintenance, make sure that the fan has been disconnected from the power
source.
The fan should be cleaned regularly. Body, posture should be wiped with a dry cloth. The interior
should be blown out with compressed air or vacuumed with a vacuum cleaner.
3. Disassembly:
a) Perform the disassembly in the reverse order of the assembly procedure.
2. To start the fan, press one of the buttons on the control panel:
2 - medium speed

8
źWenn ein Verlängerungskabel benutzt wird, muss man überprü-
fen, ob die gesamte Stromabnahme der an das
Verlängerungskabel angeschlossenen Geräte, die maximalen
Belastungsparameter des Verlängerungskabels nicht überschrei-
tet. Das Verlängerungskabel soll so verlegt werden, dass das
zufälliges herausreißen und stolpern vermieden wird.
źVermeiden Sie, dass das Versorgungskabel über eine Tisch- oder
Regalkante hängt, oder eine heiße Fläche berührt.
źVor Nutzungsbeginn des Gerätes bitte die Bedienungsanleitung
durchlesen und laut den enthaltenen Hinweisen vorgehen. Der
Hersteller übernimmt keine Verantwortung für Schäden, die
durch nicht bestimmungsgemäße Nutzung oder falsche
Bedienung entstanden sind. Die Bedienungsanleitung sollte so
aufbewahrt werden, damit sie auch bei der späteren Nutzung
des Gerätes zur Verfügung steht.
Wichtige informationen
źUm die größte Zufriedenheit zu erreichen, sich an der Effektivität
des Produktes zu erfreuen und alle seine Eigenschaften und
Funktionen kennenzulernen, bitten wir Sie, sich mit dieser
Anleitung vertraut zu machen, bevor Sie mit der Verwendung
dieses Produktes beginnen.
źDas Gerät dient ausschließlich dem Hausgebrauch. Das Gerät
darf nur gemäß seiner Bestimmung genutzt werden.
źDas Gerät darf ausschließlich an eine Steckdose mit der, dem
Typenschild entsprechenden Charakteristik, angeschlossen
werden.
źÜberprüfen Sie, ob die gesamte Leistungsaufnahme aller, an der
Wandsteckdose angeschlossenen Geräte, die maximale
Belastung der Sicherung nicht überschreitet.
SSF41

SSF41
źPlatzieren Sie das Gerät nicht in der Nähe von Wärmequellen,
offenen Flammen, einem elektrischen Heizelement oder auf
einem heißen Backofen. Platzieren Sie es nicht auf anderen
Geräten.
źDieses Gerät darf durch Kinder im Alter von mindestens 8
Jahren, durch Personen mit verminderten körperlichen und
geistigen Fähigkeiten und durch Personen ohne Erfahrung
und Gerätekenntnisse benutzt werden, wenn eine Aufsicht
gewährleistet ist, oder wenn die Anweisungen zur sicheren
Nutzung für diese Personen auf verständliche Art und Weise
vermittelt wurden, so dass die mit der Nutzung verbundenen
Gefahren klar sind. Kinder dürfen mit dem Gerät nicht
spielen. Kinder ohne Aufsicht dürfen keine Reinigungs- und
źDas Gerät ist nicht für eine Steuerung mit einem externen
Zeitschalter, einer getrennten Fernbedienung oder einer
anderen Einrichtung, die das Gerät automatisch einschalten
können, bestimmt.
źVor Wartungsarbeiten muss das Gerät unbedingt vom Netz
getrennt werden. Bei der Trennung des Versorgungskabels
muss man es immer am Stecker aus der Steckdose ziehen.
Man darf nie das Netzkabel am Kabel herausziehen, weil das
Kabel oder der Stecker beschädigt werden können, im
Extremfall kann es auch zu einem tödlichen Stromschlag
kommen.
źMan darf das an die Steckdose angeschlossene Gerät nicht
ohne Aufsicht lassen.
źDas Gerät muss regelmäßig, gemäß den Empfehlungen, die
im Abschnitt über Reinigung und Wartung des Gerätes
beschrieben sind, gereinigt werden.
źMan darf das Gerät nicht in Wasser oder andere Flüssigkeiten
eintauchen.
9

SSF41
10
źBesondere Vorsicht sollte gewaltet werden, wenn sich in der
Nähe Kinder oder Haustiere aufhalten. Man darf Kinder nicht
mit dem Gerät spielen lassen.
źÜberprüfen Sie regelmäßig den Zustand des Netzkabels.
Wenn das nicht abnehmbare Netzkabel beschädigt wird,
muss es beim Hersteller, in einem Fachreparaturbetrieb oder
durch eine qualizierte Person ausgetauscht werden, um
Gefahren zu vermeiden.
źBenutzen Sie das Gerät nicht mit beschädigtem Netzkabel
oder mit beschädigtem Stecker, oder wenn es
heruntergefallen ist, auf irgendeine andere Art und Weise
beschädigt wurde oder wenn es nicht richtig arbeitet.
źReparieren Sie das Gerät nicht selbstständig, es besteht eine
Stromschlaggefahr. Geben Sie das beschädigte Gerät an
einen zuständigen Servicepunkt ab, um es überprüfen oder
reparieren zu lassen. Alle Reparaturen dürfen nur durch
berechtigte Servicepunkte durchgeführt werden. Eine nicht
fachgerecht durchgeführte Reparatur kann eine ernste
Gefahr für den Nutzer zur Folge haben.
źBenutzen Sie nur Originalzubehör oder das vom Hersteller
für das Gerät empfohlene Zubehör. Die Nutzung von nicht
empfohlenem Zubehör kann zu Beschädigungen des
źGerätes führen und die Sicherheit des Nutzers gefährden.
źDas Gerät nicht in der Nähe von leicht brennbaren Stoffen
benutzen.
źBlockieren Sie den Luftstrom nicht und decken Sie das Gerät
źWartungsarbeiten durchführen.
źSetzen Sie das Gerät nicht der Wirkung atmosphärischer
Einüsse aus (Regen, direkter Sonneneinstrahlung usw.) und
benutzen Sie es nicht unter Bedingungen erhöhter
Feuchtigkeit (Badezimmer, feuchte Campinghäuser).

11
źnicht ab.
źReinigen Sie den Ventilator regelmäßig von Staub, damit der
Luftstrom nicht durch Schmutz blockiert wird.
źLegen Sie keine Gegenstände zwischen die Schutzgitter des
Gerätes.
źVerwenden Sie den Ventilator nicht in Räumen mit hoher
Luftfeuchtigkeit wie Badezimmer usw. Stellen Sie den
Ventilator nicht an Orten auf, von denen er in eine
Badewanne, ein Waschbecken oder einen anderen
Wasserbehälter fallen könnte.
źSchalten Sie den Lüfter nicht ein, wenn er nicht korrekt
montiert ist, insbesondere nicht ohne installierte
Schutzgitter.
źBenutzen Sie den Lüfter niemals ohne installierte
Schutzgitter.
źStellen Sie den Lüfter nicht in der Nähe von Vorhängen oder
anderen Gegenständen auf, die vom Lüfter eingezogen
werden können.
SSF41

Das Gerät entspricht den EU-Richtlinien:
- Niederspannungsgeräte - Low voltage directive (LVD)
- Elektromagnetische Kompatibilität - Electromagnetic
compatibility (EMC)
Das Produkt ist aus hochqualitativen, recycelbaren und wiederverwendbaren Materialien
und Bauelementen hergestellt.
Informationen zum Umweltschutz
Das Gerät besitzt das CE - Kennzeichen auf dem
Typenschild
Wenn sich auf dem Gerät ein Piktogramm mit einer durchgestrichenen Mülltonne befindet,
bedeutet das, dass dieses Produkt den Beschlüssen der EU-Richtlinie 2012/19/EU entspricht.
Man soll sich mit den Anforderungen des regionalen Systems für die Sammlung von
elektrischen und elektronischen Abfällen vertraut machen. Man soll gemäß den örtlichen
Vorschriften handeln. Dieses Produkt darf nicht zusammen mit dem Haushaltsabfall entsorgt
werden. Die ordnungsgemäße Entsorgung dieses Produktes vermeidet potentiell negative
Folgen für die Umwelt und menschliche Gesundheit.
Die Verpackung beinhaltet nur ungefährliche Bestandteile. Es wurde darauf geachtet, dass
die drei Bestandteile leicht zu trennen sind: Pappe (Karton), Polystyrolschaum (Innenschutz)
und Polyethylen (Tüten, Schutzbogen). Das Gerät ist aus Materialien die recycelbar sind und
die nach der Demontage durch spezialisierte Firmen auch wiederverwendbar sind,
hergestellt worden. Bitte beachten Sie die örtlichen Vorschriften zur Wiederverwertung von
Verpackungsmaterial, verbrauchten Batterien und Altgeräten.
Betriebsspannung: 220-240 V ~50 Hz
Technische Daten:
Leistung: 55 W
12
SSF41

a) Die Demontage erfolgt in der umgekehrten Reihenfolge wie die Montage.
f ) Setzen Sie die Heckhaube (5) auf das Motorgehäuse auf (Achten Sie auf die Kerben).
e) Montieren Sie das Motorgehäuse (7) auf dem Lüfterständer (11)
3. Demontage:
b) Setzen Sie den Lüfterständer (11) auf die Querstange (15) und befestigen Sie ihn mit Schrauben (14)
g) Schrauben Sie die Befestigungsmutter (4) für die Heckhaube an.
h) Setzen Sie den Lüfterflügel (3) auf und achten Sie dabei auf die Kerbe in der Spindel (6) und der
Öffnung des Lüfterflügels.
i) Schrauben Sie die Befestigungsmutter für Lüfterflügel (2) an.
j) Setzen Sie die Fronthaube des Lüfters (1) auf, indem Sie die Kante in die Klammer an der Heckhaube
einschieben. Anschließend durch Festziehen der Befestigungsschraube für die Haube (9) sichern.
1. Bevor Sie den Lüfter an die Stromquelle anschließen, vergewissern Sie sich, dass der Schalter am
Bedienfeld auf 0 steht. Schließen Sie das Gerät an die Stromversorgung an.
MONTAGE UND DEMONTAGE DES GERÄTS
2. Montage:
1 - für niedrige Geschwindigkeit
1. Stellen Sie sicher, dass das Gerät von der Stromquelle getrennt ist.
a) Stellen Sie die Lüfterfüße (15) im Kreuz auf eine ebene Fläche
d) Höhe des Ständers (11) einstellen und die Feststellschraube (12) eindrehen
BENUTZUNG DES LÜFTERS
c) Setzen Sie das Schraubgitter (13) der Lüfterfüße auf dem Ständer wieder ein, so dass es die
Schrauben bedeckt
2. Zum Start des Lüfters drücken Sie eine der Tasten auf dem Bedienfeld:
5. Einstellung der vertikalen Neigung. Zur Änderung des Neigungswinkels des Lüfters halten Sie das
Gerät im Sockel fest und neigen Sie den Motorgehäuse.
REINIGUNG UND WARTUNG
4. Oszillation: Um die oszillierenden Bewegungen des Lüfters zu starten, drücken Sie auf die
Oszillationsblockade. Um die oszillierenden Bewegungen des Lüfters auszuschalten, heben Sie die
Oszillationsblockade an.
2 - für mittlere Geschwindigkeit
Vergewissern Sie sich vor der Reinigung und Wartung, dass der Ventilator von der Stromversorgung
getrennt wurde.
3. Zum Ausschalten des Lüfters drücken Sie die Taste 0 auf dem Bedienfeld.
3 - für hohe Geschwindigkeit
Der Ventilator sollte regelmäßig gereinigt werden. Das Gehäuse und die Basis sollten mit einem
trockenen Tuch abgewischt werden. Die Innenseite sollte mit Druckluft ausgeblasen oder mit einem
Staubsauger abgesaugt werden.
13
SSF41

14
SSF41

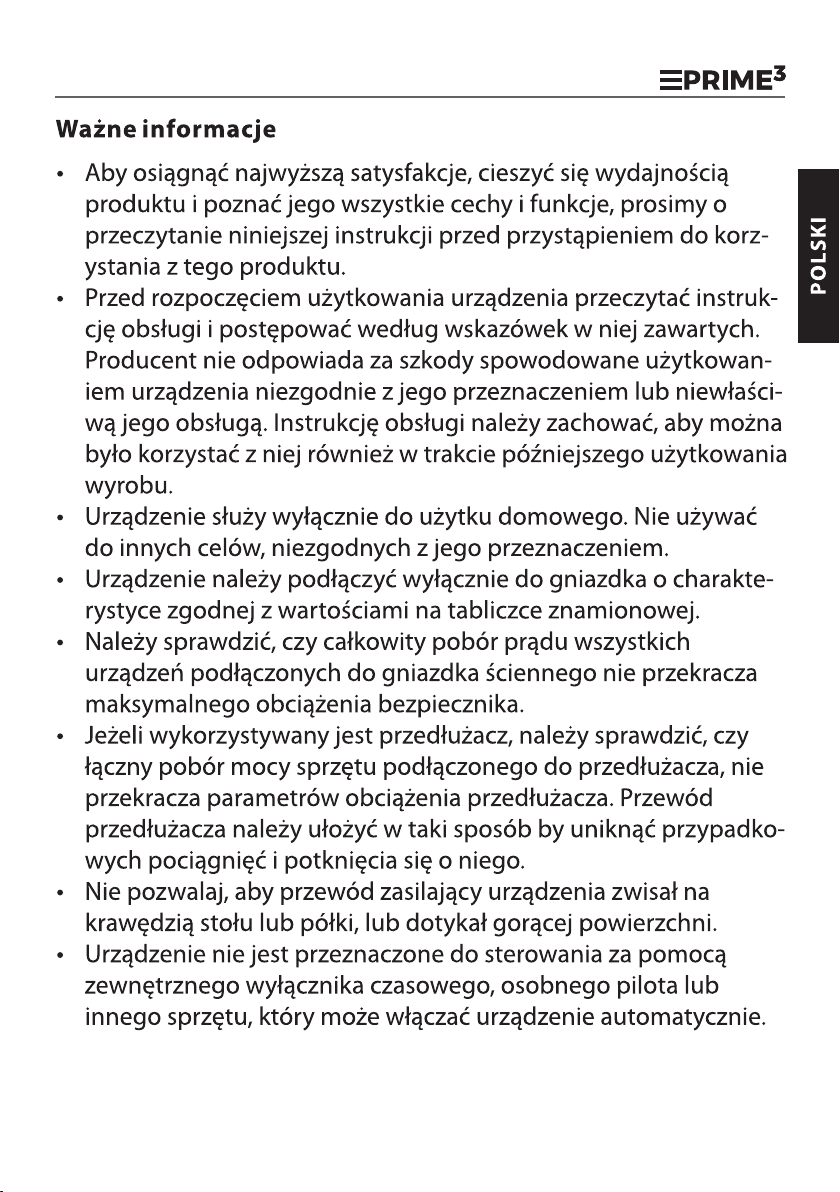

SSF41
15

SSF41
16

17
SSF41

18
SSF41

- Urządzenia elektryczne niskonapięciowe - Low voltage
directive (LVD)
Urządzenie jest zgodne z wymogami dyrektyw Unii
Europejskiej:
Jeśli na urządzeniu znajduje się znak przekreślonego kosza na śmieci, oznacza to, że produkt
jest objęty postanowieniami dyrektywy europejskiej 2012/19/EU. Należy zapoznać się z
wymaganiami dotyczącymi lokalnego systemu zbiórki odpadów elektrycznych i
elektronicznych. Należy postępować zgodnie z lokalnymi przepisami. Nie wolno wyrzucać
tego produktu razem ze zwykłymi odpadami domowymi. Prawidłowe usunięcie starego
produktu zapobiegnie potencjalnym negatywnym skutkom dla środowiska naturalnego i
zdrowia ludzkiego.
Blaupunkt Competence Center, 2N-Everpol Sp. z o.o., ul. Puławska 403A, 02-801 Warszawa,
tel. [phone], email: [e-mail]
- Kompatybilność elektromagnetyczna -
Electromagnetic compatibility (EMC)
Opakowanie zawiera tylko niezbędne elementy. Dołożono wszelkich starań, aby trzy
materiały składowe opakowania były łatwe do oddzielenia: karton (pudełko), pianka
polistyrenowa (zabezpieczenia wewnątrz) i polietylen (torebki, arkusz ochronny).
Urządzenie wyprodukowano z materiałów, które można poddać recyklingowi i użyć
ponownie po ich demontażu przez wyspecjalizowaną firmę. Należy przestrzegać lokalnych
przepisów dotyczących utylizacji materiałów opakowaniowych, zużytych baterii i
niepotrzebnych urządzeń.
Produkt został wyprodukowany z wysokiej jakości materiałów i podzespołów, które można
poddać recyklingowi i ponownie użyć.
Wyrób oznaczony CE na tabliczce znamionowej
Informacje o ochronie środowiska naturalnego
Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać bezpośrednio od
sprzedawcy lub w firmie
SSF41
19
Dane techniczne:
Zasilanie: 220-240 V ~50 Hz
Moc: 55 W

1. Przednia osłona
2. Nakrętka śmigła
6. Trzpień ośki silnika
4. Nakrętka mocująca tylną osłonę
5. Tylna osłona
7. Obudowa silnika
3. Śmigło wentylatora
8. Blokada oscylacji
12. Śruba blokująca wysokość stojaka
wentylatora
11. Stojak wentylatora teleskopowy
13. Maskownica śrub podstawy wentylatora
9. Śruba mocowania osłony
14. Śruby mocujące stopy wentylatora
10. Panel sterowania z przyciskami
15. Stopy wentylatora
SSF41
20
