HOLZMANN MASCHINEN 2200 User manual

Edition: 18.12.2017 –Revision - 00 –CEC - CZ/EN
CZ
NÁVOD K POUŽITÍ
VENTILÁTOR
Übersetzung / Translation
EN
USER MANUAL
FAN
FAN 4000
FAN 2200
3000SE

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
FAN 2200 / FAN 4000
1OBSAH /INDEX
1OBSAH /INDEX 2
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
4PŘEDMLUVA (CZ) 5
5TECHNIKA 6
5.1 Části stroje .......................................................................................................... 6
5.2 Technická data .................................................................................................... 6
6BEZPEČNOST 7
6.1 Účel použití ......................................................................................................... 7
6.2 Bezpečnostní pokyny........................................................................................... 8
6.3 Ostatní rizika....................................................................................................... 9
7MONTÁŽ 10
7.1 Obsah dodávky .................................................................................................. 10
7.2 Pracoviště ......................................................................................................... 10
7.3 Elektrické připojení ........................................................................................... 10
8PROVOZ 11
8.1 Provozní pokyny ................................................................................................ 11
8.2 Připojení k odsávanému stroji ........................................................................... 11
8.3 Vypínač ............................................................................................................. 11
9ÚDRŽBA 12
9.1 Údržba a plán prací............................................................................................ 12
9.2 Čištění ............................................................................................................... 12
9.3 Likvidace ........................................................................................................... 12
10 ODSTRANĚNÍ ZÁVAD 13
11 PREFACE (EN) 14
12 TECHNIC 15
12.1 Components .................................................................................................. 15
12.2 Technical details ........................................................................................... 15
13 SAFETY 16

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
FAN 2200 / FAN 4000
13.1 Intended Use................................................................................................. 16
13.2 Security instructions ..................................................................................... 17
13.3 Remaining risk factors .................................................................................. 18
14 ASSEMBLY 19
14.1 Delivery content............................................................................................ 19
14.2 Workplace requirements ............................................................................... 19
14.3 Power supply ................................................................................................ 19
15 OPERATION 20
15.1 Operation instructions................................................................................... 20
15.2 Connection of dust collector to machine........................................................ 20
15.3 Switch unit .................................................................................................... 20
16 MAINTENANCE 21
16.1 Maintenance plan .......................................................................................... 21
16.2 Cleaning ........................................................................................................ 22
16.3 Disposal ........................................................................................................ 22
17 TROUBLE SHOOTING 22
18 ELEKTRICKÉ SCHÉMA / WIRING DIAGRAM 23
19 NÁHRADNÍ DÍLY / SPARE PARTS 24
19.1 Objednávka náhradních dílů / spare parts order........................................... 24
19.2 Výkres částí stroje / explosion drawing ........................................................ 25
20 EU-PROHLÁŠENÍ O SHODĚ / CE-CERTIFICATE OF CONFORMITY 27
21 ZÁRUČNÍ PODMÍNKY 28
22 GUARANTEE TERMS 29
23 SLEDOVÁNÍ VÝROBKU 30
PRODUCT EXPERIENCE FORM 30

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
FAN 2200 / FAN 4000
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
DE
VÝZNAM BEZPEČNOSTNÍCH
SYMBOLŮ
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
CE-SHODNÉ: Tento výrobek odpovídá směrnicím EU
EN
CE-CONFORM: This product complies with EC-directives
DE
PŘEČTĚTE SI NÁVOD!Přečtěte si řádně návod na obsluhu a údržbu Vašeho stroje a dobře se
seznamte s jeho ovládacími prvky, aby byl řádně obsluhován a předešlo se ke škodám na stroji
a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get familiar with
the controls in order to use the machine correctly and to avoid injuries and machine defects.
DE
POZOR! Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů může vést k
těžkým poraněním osob nebo dokonce smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as
ignoring the security and operating instructions can cause serious injuries and even lead to
death.
DE
Všeobecný pokyn
EN
General note
DE
Používejte ochranné prostředky!
EN
Protective clothing!
DE
Stroj před úkonem údržby nebo před přestávkou v práci vypněte a odpojte ze
sítě!
EN
Stop and pull out the power plug before any break and engine maintenance!
DE
Pozor na rotující části stroje!
EN
Warning of rotating parts!
DE
Nebezpečné elektrické napětí!
EN
High voltage!
DE
Chraňte před vlhkem!
EN
Protect from moisture!
DE
Zákaz kouření a přibližování se s otevřeným ohněm!
EN
Fire, naked flame and smoking forbidden!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
FAN 2200 / FAN 4000
4PŘEDMLUVA (CZ)
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu
ventilátoru FAN 2200 / FAN 4000.
Obchodní označení výrobku bude pro účel tohoto návodu zkráceno na „stroj“.
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné
pozdější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se
strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a
dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu!
Škody způsobené přepravou musí být nahlášeny přímo u nás nejpozději do 24 hodin od
dodání. Na pozdější reklamace nebude brát společnost Holzmann zřetel.
Autorské právo
© 2016
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne-
dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach.
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
FAN 2200 / FAN 4000
5TECHNIKA

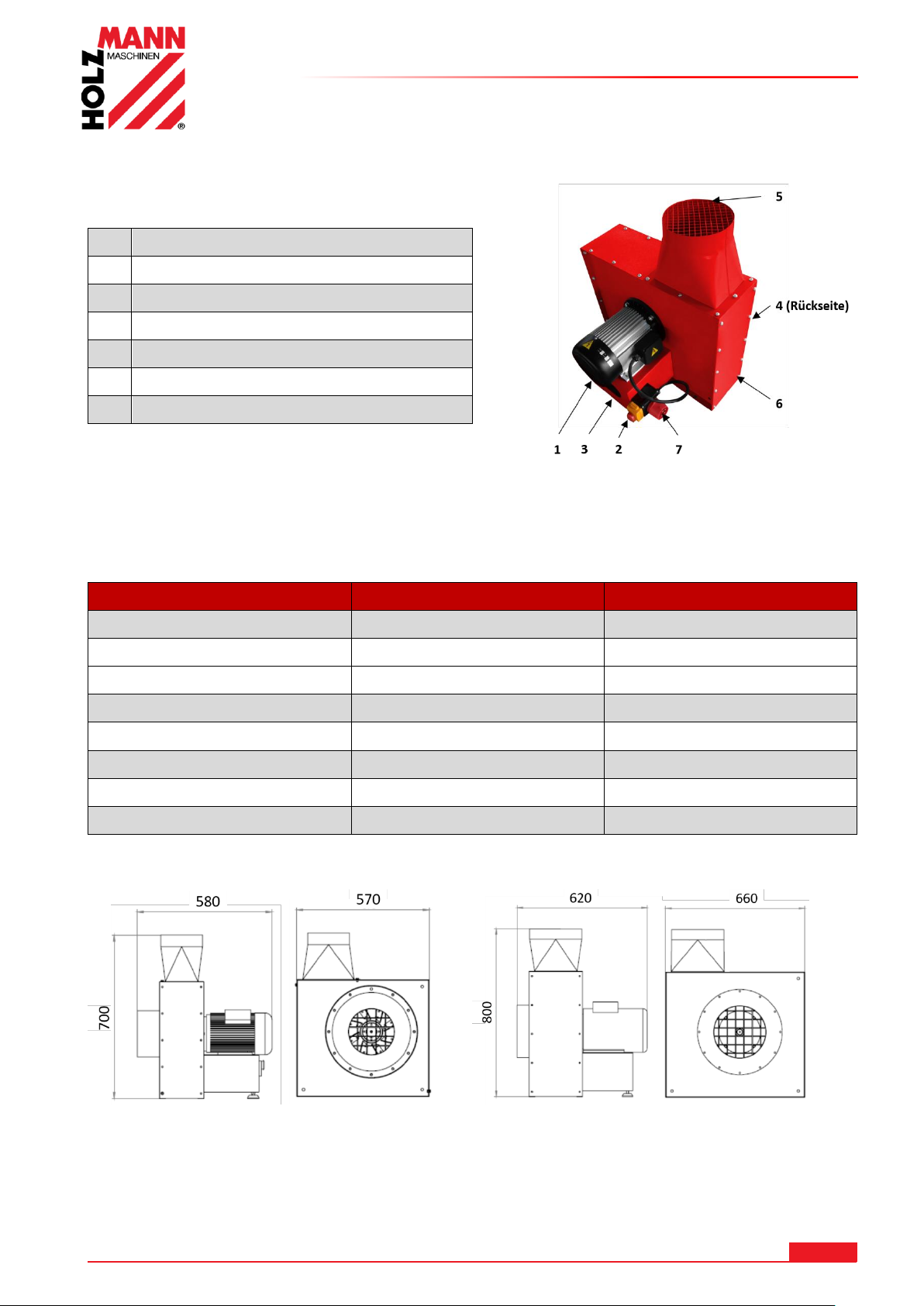

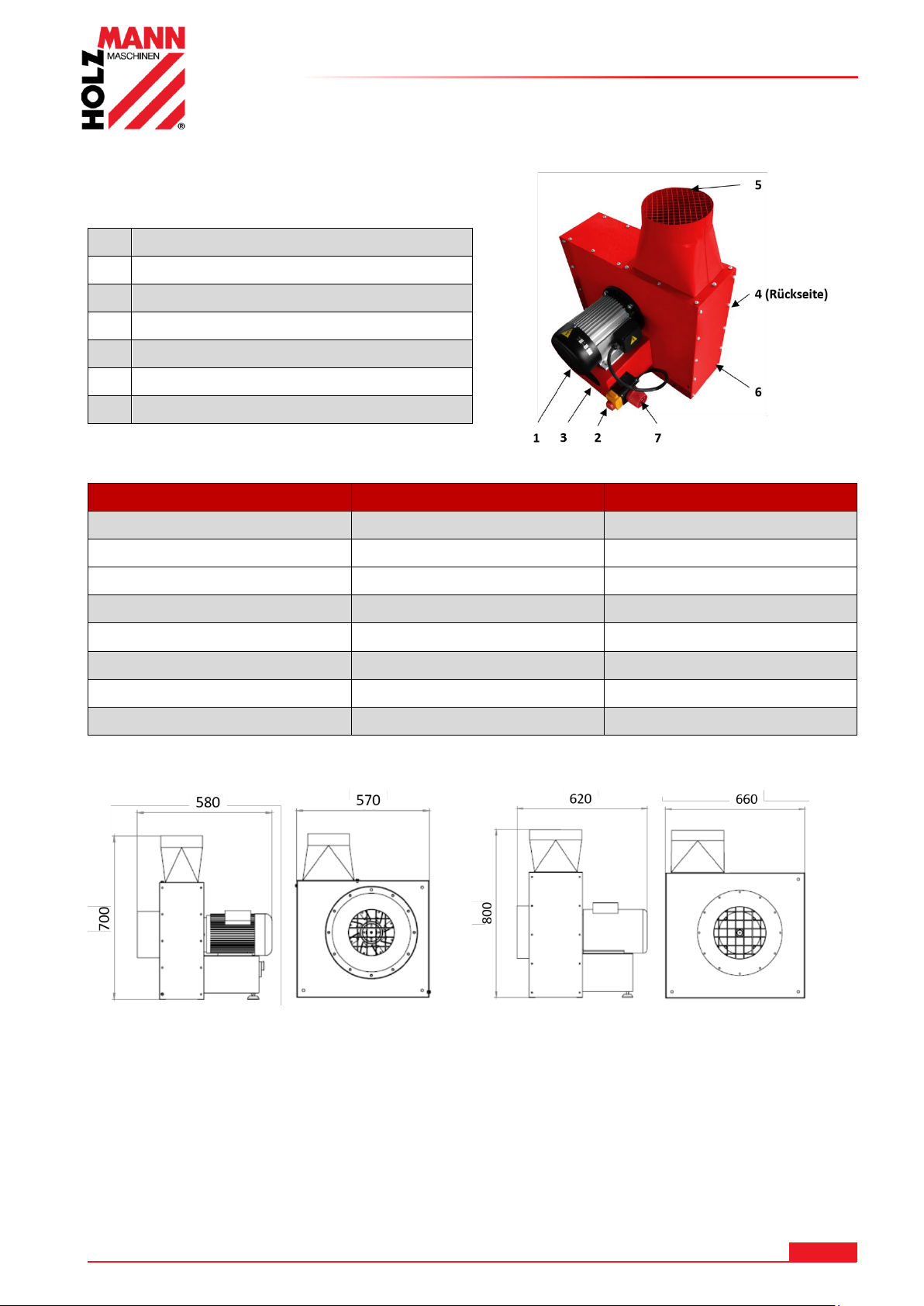

5.1 Části stroje
1
Motor
2
Vypínač
3
Základová deska motoru
4
Vstup vzduchu
5
Výstup vzduchu
6
Tělo ventilátoru
7
Elektrická zásuvka
5.2 Technická data
FAN 2200
FAN 4000
Napájecí napětí
400V/3Ph / 50Hz
400V / 3Ph / 50Hz
Výkon motoru
2,2kW
4.0kW
Vzduchové hrdlo Ø(vst./výst.)
200mm/180mm
250mm / 250mm
Sací výkon
4000m³/h
6500m³/h
Průměr kola ventilátoru Ø
330mm
350mm
Rozměry stroje (LxBxH)
575x585x705mm
620x665x795mm
Hmotnost
36kg
55kg
Akustický výkon LPA
<85dB(A)
<85dB(A)
FAN 2200- rozměry stroje FAN 4000 rozměry stroje

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
FAN 2200 / FAN 4000
6BEZPEČNOST
6.1 Účel použití
Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k provozu a
bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou ovlivnit bezpečnost
stroje, ihned odstraňte! Podmínky pro provoz, údržbu a péči o stroj předepsané výrobcem, jakož i
dodržování bezpečnostních pokynů uvedených v tomto návodu na obsluhu je nutné dodržovat.
Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje!
Stroj je určen výhradně pro následující úkony:
Transport vzduchu nebo směsi vzduchu s nevýbušnými materiály.
Za škody a zranění způsobená jiným, než ke svému účelu určenému použití stroje nenese
společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
VAROVÁNÍ
▪Hořlavé plyny (např. Výpary z laků nebo barev) nesmí být odsávány!
▪Odpadní vaky z polyetylenu musí mít tloušťku stěny min. 0,2mm!
▪Pokud používáte vaky z jiných materiálů, musí mít nejméně stejnou pevnost.
▪Dbejte provozních pokynů připojených dřevoobráběcích strojů!
Provozní podmínky:
Stroj je určen pro práci za následujících provozních podmínek:
Vlhkost
max. 70%
Teplota
od +5°С do +40°С
Stroj není určen pro venkovní použití.
Stroj není určen pro provoz v místech s rizikem exploze.
Nedovolené použití:
•Provoz stroje za podmínek nad rámec uvedený v tomto návodu na obsluhu není
povolen.
•Provoz stroje bez aktivních ochranných prostředků není povolen.
•Demontáž nebo deaktivace bezpečnostní výbavy nebo jiných ochranných prostředků
stroje jsou zakázané.
•Je zakázáno spouštět ventilátor bez napojení hadic nebo potrubí na sací hrdlo
ventilátoru.
•Je zakázáno provádět údržbu nebo čištění uvnitř hadice nebo v napojeném potrubí
na sacím hrdle ventilátoru, pokud není ventilátor vypnutý a zabezpečený proti
náhodnému spuštění další osobou.
•Je zakázáno čistit vnitřní části ventilátoru nebo provádět jakékoliv další úkony v této
části stroje, pokud tento není vypnutý a zajištěný proti nežádoucímu spuštění.
•Je zakázáno spouštět ventilátor v opačném směru, než je uvedeno na tělese
ventilátoru.
•Jakékoliv změny na konstrukci stroje jsou výslovně zakázány.
•Provoz stroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto
návodu, je výslovně zakázán.
Nikdy nenechávejte stroj bez dozoru. Zejména, pokud se v blízkosti stroje nacházejí děti

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
FAN 2200 / FAN 4000
6.2 Bezpečnostní pokyny
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybí, musí být
okamžitě obnoveny!
Zákony a nařízení platné v místě používání stroje mohou stanovovat minimální věk
obsluhy a omezit tak používání tohoto stroje!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY
následujících pokynů:
•Pracovní prostor kolem stroje udržujte čistý, bez oleje, mastnoty a zbytků materiálů!
•Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
•Pracujte pouze v řádně větraných prostorech!
•Stroj nepřetěžujte!
•Při únavě, špatné koncentraci, popř. pod vlivem léků, alkoholu nebo drog je práce se
strojem zakázaná!
•Stroj smí obsluhovat pouze jedna osoba
•Stroj smí být obsluhován pouze vyškolenými osobami (seznámenými a rozumějícími
tomuto návodu na obsluhu), které nedisponují omezeními v podobě motorických
schopností.
•Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se musí zdržovat
mimo dosah stroje!
•Dbejte na to, aby se v blízkosti stroje nenacházely další osoby (min. vzdálenost 2m).
•Při práci se strojem a na stroji používejte vhodné ochranné prostředky (přiléhavý
pracovní oděv, rukavice splňující normu EN 388, třídy 3111, ochranné brýle nebo
vhodnou ochranu obličeje, pracovní obuv S1 a prachovou masku)!
•Ochranu zraku používejte celou dobu. Při provozu stroje používejte bezpečnostní
brýle s bočními kryty nebo ochranné brýle, které odpovídají příslušným národním
bezpečnostním normám.
•Vždy používejte respirátor a bezpečnostní brýle při odstraňování, vyprazdňování
nebo výměně sběrného vaku. Vak vždy důkladně zajistěte na lapači prachu tak, aby
nedošlo k jejich odtržení.
•Spuštěný stroj nesmí být nikdy ponechán bez dozoru! Před opuštěním pracoviště
stroj vypněte a vyčkejte, dokud se zcela nezastaví!
•Před výkonem údržby, čištění nebo při seřizování odpojte stroj ze sítě!
•Ujistěte se, že je stroj vypnutý (vypínač v poloze OFF), než ho zapojíte do sítě!
•Nepoužívejte stroj, pokud má vadný vypínač.
•Všechny stroje uzemněte. Pokud je stroj vybaven třívidlicovou zástrčkou, musí být
zapojen do třívidlicové uzemněné zásuvky nebo uzemněného prodlužovacího kabelu.
•Používejte výhradně originální zástrčku, která do zásuvky pasuje (žádné adaptéry
atd.)
•Vždy, když pracujete se strojem na elektrický pohon, je třeba vysoké opatrnosti!
Hrozí totiž riziko úrazu elektrickým proudem, požáru nebo řezného poranění;
•Stroj chraňte před vlhkem (riziko zkratu!)
•Elektrické přístroje a zařízení nikdy nepoužívejte v blízkosti hořlavých kapalin a
plynů (riziko exploze!)
•Vyvarujte se nebezpečnému prostředí. Stroj neprovozujte ve vlhku nebo v zápalném
prostředí. Prachové částice ve vzduchu by totiž mohly způsobit explozi a vážné riziko
požáru.
•Pravidelně kontrolujte přívodní kabel na poškození.
•Chraňte přívodní kabel před vlivy tepla, oleje a ostrých hran předmětů.
•Vyvarujte se kontaktu s uzemněnými částmi!
•Pokud pracujete venku, používejte pouze prodlužovací kabel pro venkovní prostředí
•Nikdy kabel nepoužívejte k přemísťování stroje
•Chraňte kabel před horkem, oleji a ostrými hranami

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
FAN 2200 / FAN 4000
•Zamezte kontaktu s částmi stroje pod napětím
POZOR, NEBEZPEČÍ POŽÁRU:
JE PŘÍSNĚ ZAKÁZÁNO ODSÁVÁNÍ ZÁPALNÝCH PLYNŮ, KAPALIN, POPELA, PALIV,
ZBYTKY LAKŮ A BAREV, HOŘČÍKU A POD!
•Nezasouvejte žádné předměty do vstupních a výstupních otvorů a udržujte tyto otvory
čisté od usazenin, které by mohly ovlivnit sací výkon.
•Odstranění ochranných krytů je zakázáno.
6.3 Ostatní rizika
VAR O VÁN Í
Pamatujte na to, že práce s každým strojem zahrnuje ostatní rizika.
Při provádění všech prací (i těch nejjednodušších) dbejte nejvyšší
opatrnosti. Bezpečnost práce závisí od vás!
I při dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další
rizika:
Nebezpečí závady na stroji
Pokud dojde k poruše či poškození částí stroje, je použití stroje zakázáno. Vadné díly musí být
ihned vyměněny. Díly smí být nahrazeny jen originálními díly od výrobce. Změny na stroji jsou
zakázány. Před každým použitím zkontrolujte bezvadný stav stroje!
Nebezpečí úrazu elektrickým proudem
Stroj připojte pouze k napájení, chráněném proudovým chráničem. Zástrčky a zásuvky musí být
instalovány podle příslušných norem, uzemněny a revidovány. Revize musí být provedena
elektromechanikem s příslušným oprávněním. Další podrobnosti k elektroinstalaci jsou dále v
návodu.
Nebezpečí vdechnutí dřevěného prachu
Vdechnutí dřevěného prachu může být velmi nebezpečné. Při práci s odsavačem vždy používejte
ochrannou masku. Při likvidaci dřevěného odpadu dbejte na ochranu životního prostředí!
Tato rizika mohou být minimalizována, pokud jsou dodržovány bezpečnostní pokyny, stroj je
správně udržován a je obsluhován vyškolenou obsluhou.
I přes všechna bezpečnostní pravidla je nejdůležitějším bezpečnostním faktorem váš rozum a
technické vzdělání pro obsluhu stroje!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
FAN 2200 / FAN 4000
7MONTÁŽ
7.1 Obsah dodávky
Po obdržení stroje zkontrolujte, zda jsou všechny části stroje v pořádku. Případná poškození či
chybějící díly ihned nahlaste svému prodejci a dopravní firmě. Viditelná poškození dopravou
vyznačte na dopravním dokumentu dopravce, jinak se má zboží za bezvadně doručené.
Stroj smontujte podle výkresu dílů!
7.2 Pracoviště
Pro stroj zvolte vhodné pracoviště;
Dbejte přitom na požadavky bezpečnosti, jakož i na rozměry stroje.
Zvolené místo musí mít vhodný přívod elektrického napájení.
7.3 Elektrické připojení
POZ OR
Při práci na neuzemněném stroji:
Možnost těžkého poranění elektrickým proudem v případě nesprávné funkce
stroje!
Platí:
Stroj musí být uzemněn a připojen k uzemněné zásuvce.
Následující pokyny jsou pro elektromechanika. Připojení stroje nechte provést elektromechanika s
příslušným oprávněním!
1. Elektrické připojení stroje je připraveno pro provoz s uzemněnou zásuvkou!
2. Zástrčku lze použít pouze do řádně instalované a uzemněné zásuvky!
3. Zástrčka dodaná se strojem nesmí být měněna. Pokud je vadná nebo nevhodná, může
být upravena nebo vyměněna pouze kvalifikovaným elektrikářem!
4. Uzemňovací vodič je v provedení zeleno-žluté barvy!
5. Připojený stroj musí být jištěn 16A pojistkou typu C.
6. Zkontrolujte, zda napájecí napětí odpovídá požadavkům, uvedeným na typovém štítku
stroje.
7. Po připojení zkontrolujte správný směr otáčení ventilátoru.
8. Pokud se ventilátor otáčí opačně, prohoďte připojení dvou fází.
9. V případě opravy nebo výměny nesmí být uzemňovací vodič připojen k zásuvce pod
napětím!
10. Prověřte s kvalifikovaným elektrikářem nebo servisním technikem, že bylo porozuměno
pokynům pro uzemnění a stroj je řádně uzemněn!
11. Poškozený kabel musí být neprodleně vyměněn!
12.
13. Přesvědčte se, že prodlužovací kabel je v dobrém stavu a je dostatečně dimenzován pro
přenos požadovaného výkonu. Poddimenzovaný kabel ztěžuje přenos výkonu a nadměrně
se přehřívá.
POKYN

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
FAN 2200 / FAN 4000

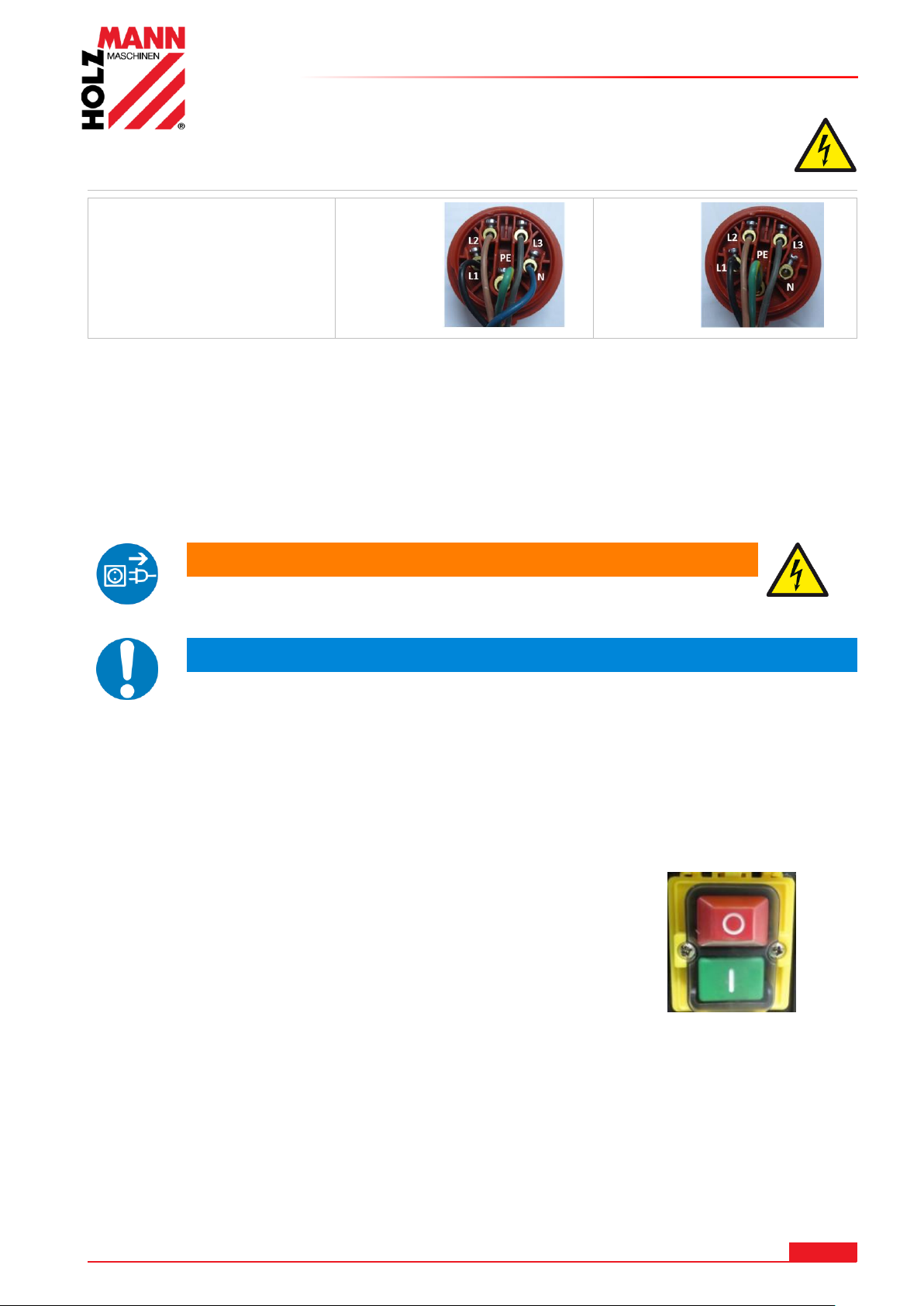

Provoz stroje je možný pouze s proudovým chráničem (max.proud
30mA).
Zástrčka 400V:
5-polová:
s
N-vodičem
4-polová:
bez
N-vodiče
8PROVOZ
Provozujte stroj pouze v bezvadném stavu. Před použitím stroj opticky zkontrolujte. Bezpečnostní
prvky, elektrická vedení a ovládací prvky je nutné kontrolovat co nejpečlivěji. Zkontrolujte
dotažení všech šroubových spojů.
8.1 Provozní pokyny
VAROVÁNÍ
Před nastavením stroje jej vždy odpojte od napájecího napětí!
POKYN
•Odsavač postavte do blízkosti odsávaného stroje tak, aby nepřekážel při práci!
•Zahajte práci na odsávaném stroji až po dosažení provozních otáček odsavače!
8.2 Připojení k odsávanému stroji
Použité připojovací hadice musí být z nehořlavého materiálu a antistatické.

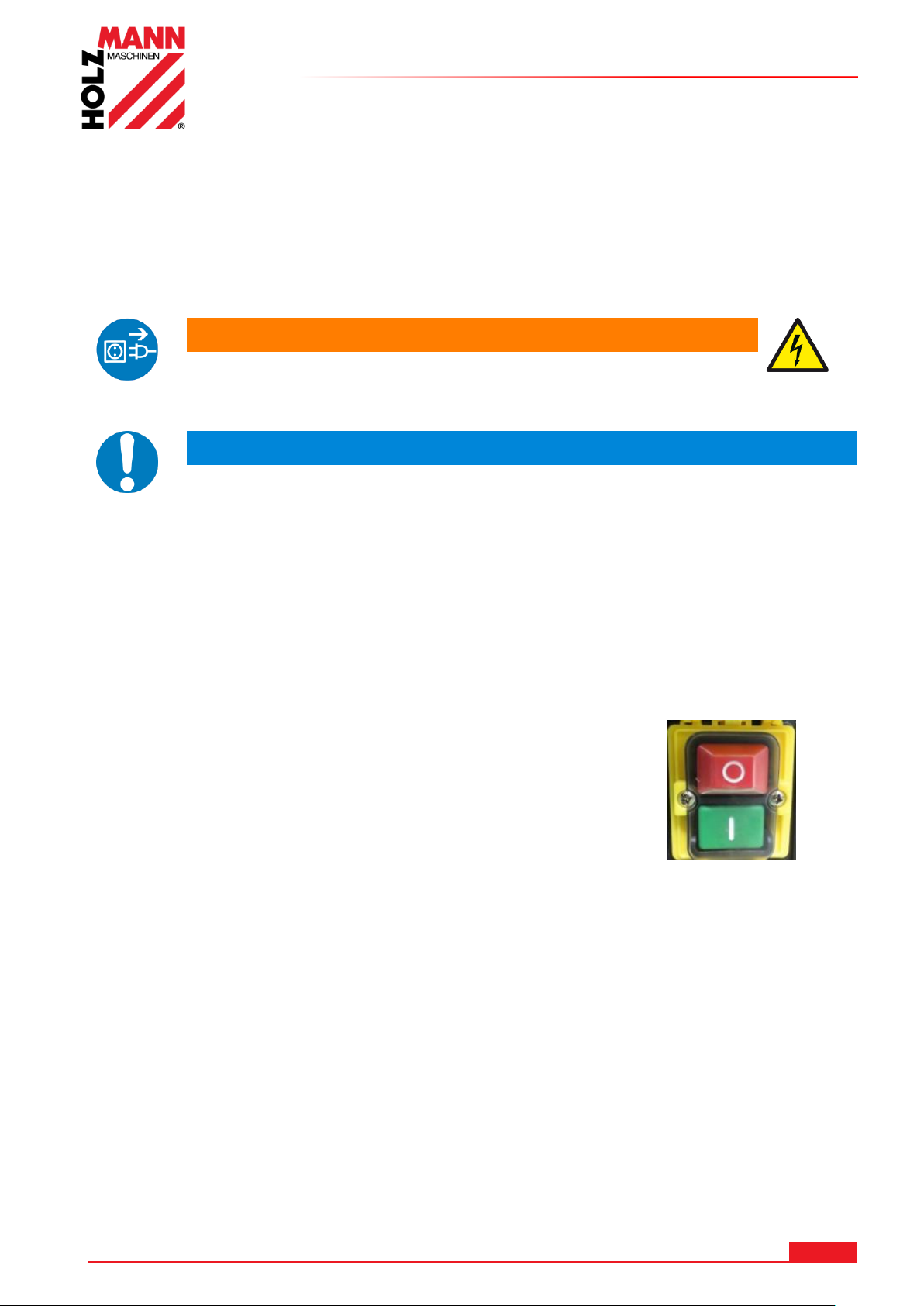

8.3 Vypínač
Vypínač:
Stlačení zeleného tlačítka (I): zapnuto
Stlačení červeného tlačítka (0): vypnuto

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
FAN 2200 / FAN 4000
9ÚDRŽBA
POZOR
Před údržbou stroj vypněte a odpojte od napájecího napětí!
Při neočekávaném zapnutí stroje hrozí těžké zranění!
Stroj je nenáročný na údržbu a pouze několik málo dílů musí být obsluhou udržováno.
Poruchy nebo závady, které mohou ovlivnit bezpečnost, nechte okamžitě odstranit.
POKYN
Pouze pravidelně servisovaný a udržovaný stroj může být radostným pomocníkem. Nedostatek
péče o stroj vede ke škodám a zraněním.
Opravy, které vyžadují speciální znalosti, smí být prováděny pouze ve specializovaných
servisních centrech.
Neodborný zásah do stroje ho může poškodit a ohrozit vaši bezpečnost.
Pravidelně kontrolujte, že varovné a bezpečnostní tabulky se nacházejí na stroji a jsou bezvadně
čitelné.
Před každým použitím zkontrolujte bezvadný stav bezpečnostních prvků stroje.!
Stroj skladujte na suchém místě, chráněném před vlivem počasí.
Před prvním použitím a pak po každých 100 provozních hodinách namažte všechny pohyblivé díly
jemnou vrstvou strojního oleje.
9.1 Údržba a plán prací
•Pravidelně čistěte připojení vzduchu stroje. Především na ochranném krytu se časem mohou
usadit nečistoty, které snižují sací výkon.
9.2 Čištění
Po každém použití musí být stroj a jeho součásti řádně očištěny. Řádně očistěte stroj od prachu a
pilin.
POKYN
Použití čistících prostředků jako rozpouštědel, agresivních chemikálií
nebo abrasivních prostředků má za následek poškození stroje!
Platí: Při čištění používejte vodu a v případě nutnosti jemné čističe!
Nelakované části stroje nakonzervujte vhodným konzervačním prostředkem.
9.3 Likvidace
Váš stroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání
informací o správné likvidaci a dostupných možnostech likvidace odpadu. Pokud si
u vašeho obchodníka zakoupíte nový nebo podobný stroj, je tento povinen starý
stroj od vás bezplatně převzít k odborné likvidaci.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
FAN 2200 / FAN 4000
10 ODSTRANĚNÍ ZÁVAD
PŘED ODSTRAŇOVÁNÍM ZÁVADY ODPOJTE STROJ OD NAPÁJECÍHO NAPĚTÍ.
Závada
Možná příčina
Odstranění
Stroj se neroztočí
•Vadný vypínač
•Opravit vypínač
•Vypnuté napájení
•Zkontrolujte napájecí napětí
•Vadné pojistky
•Vyměňte pojistky
•Vadný jistič
•Vyměňte nebo opravte jistič
Výstup vzduchu
•Netěsné nebo ucpané hadice
•Zkontrolujte těsnost
•Odstraňte ucpání
Hlasitý hluk z tělesa
ventilátoru
•Nasátí velkého předmětu
•Stroj vypněte, opojte od
napájení a předmět odstraňte
•Uvolněné kolo ventilátoru
•Upevněte kolo ventilátoru
MNOHA POTENCIÁLNÍM ZÁVADÁM LZE PŘEDEJÍT ODBORNÝM PŘIPOJENÍM STROJE K
NAPÁJECÍMU NAPĚTÍ.
POKYN
Pokud se necítíte na provedení opravy nebo nemáte potřebné znalosti,
svěřte opravu odborné opravně.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
FAN 2200 / FAN 4000
11 PREFACE (EN)
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the fans FAN2200 / FAN 4000.
Following the usual commercial name of the machine (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2017
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
Customer service contact
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
FAN 2200 / FAN 4000
12 TECHNIC
12.1 Components
1
Motor
2
Switch unit
3
Motor seat
4
Inlet
5
Outlet
6
Fan wheel housing
7
Electrical conector
12.2 Technical details
FAN 2200
FAN 4000
Voltage
400V/3Ph / 50Hz
400V / 3Ph / 50Hz
Motor power
2,2kW
4,0kW
Dimension In/outlet Ø
200mm/180mm
250mm / 250mm
Collector capacity
4000m³/h
6500m³/h
Fan-diameter Ø
330mm
350mm
Dimension (LxBxH)
575x585x705mm
620x665x795mm
Weight
36kg
55kg
Sound power level LPA
<85dB(A)
<85dB(A)
FAN 2200-Dimension technical-drawing FAN 4000 Dimension technical-drawing

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
FAN 2200 / FAN 4000
13 SAFETY
13.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly
instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Extract of wood dust, wood and plastic chips.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect
damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual risk
factors.
WARNING
▪Inflammable gases (e.g. paint or varnish mist) must not be extracted.
▪Polyethylene dust bags must be a minimum thickness of 0,2mm!
▪When using bags made of other materials the mechanical strength must be
the same!
▪Refer the user manual of the connected woodworking machine!
Ambient conditions
The machine may be operated:
humidity
max. 70%
Temperature
+5°С to +40°С (+41°F to +104°F)
There should be enough ventilation in the room when the purified air comes back. .
Also, the specific national regulations /decrees/ for mounting of such facilities should be taken in
consideration.
The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use
•The operation of the machine outside the stated technical limits described in this manual is
forbidden.
•The use of the machine not according with the required dimensions is forbidden.
•The use of the machine not being suitable for the use of the machine and not being certified is
forbidden.
•Any manipulation of the machine and parts is forbidden.
•The use of the machine for any purposes other than described in this user-manual is forbidden.
•The unattended operation on the machine during the working process is forbidden!
•It is not allowed to leave the immediate work area during the work is being performed.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
FAN 2200 / FAN 4000
13.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the
operator and limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
•Keep your work area dry and tidy! An untidy work area may cause accidents. Avoid
slippery floor.
•Make sure the work area is lighted sufficiently
•Do not overload the machine
•Always stay focused when working. Reduce distortion sources in your working
environment. The operation of the machine when being tired, as well as under the
influence of alcohol, drugs or concentration influencing medicaments is forbidden.
•Work in a well ventilated area!
•The machine must be operated only by trained persons (knowledge and
understanding of this manual), which have no limitations of motor skills compared
with conventional workers.
•Do not allow other people, particularly children, to touch the machine or the cable.
•Keep them away from your work area.
•Make your workshop childproof.
•Make sure there is nobody present in the dangerous area. The minimum safety
distance is 2m
•Use personal safety equipment: dust mask when working with the machine and note
the operation manual of the connected manual.
•Never leave the machine running unattended! Before leaving the working area
switch the machine off and wait until the machine stops.
•Always disconnect the machine prior to any actions performed at the machine.
•Avoid unintentional starting
•Do not use the machine with damaged switch
•The plug of an electrical tool must strictly correspond to the socket. Do not use any
adapters together with earthed electric tools
•Each time you work with an electrically operated machine, caution is advised! There
is a risk of electric shock, fire, cutting injury;
•Protect the machine from dampness (causing a short circuit)
•Use power tools and machines never in the vicinity of flammable liquids and gases
(danger of explosion)
•Check the cable regularly for damage
•When working with the machine outdoors, use extension cables suitable for outdoor
use
•Do not use the cable to carry the machine
•Protect the cable from heat, oil and sharp edges
•Avoid body contact with earthed
•FIRE HAZARD:
Especially the aspiration of lightly flammable materials like gases, liquids, metal dust
or chippings, solvents, hot ashes, cigarette waste … is strictly forbidden!
•Do not insert any objections into the dust collector hood and keep hand away from
the dust collector hood when machine is connected to power supply.
•Regularly check the dust collector hood for debris and clean it if necessary.
•Do not dismount the protective fence in the dust collector hood. It is a security
component and must be left in place.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
FAN 2200 / FAN 4000
13.3 Remaining risk factors
WARNING
It is important to ensure that each machine has remaining risks.
In the execution of all work (even the simplest) greatest attention is
required. A safe working depends on you!
Despite of correct and proper use and maintenance there remain some residual risk factors:
Hazard of injury or machine damage due to undetected machine defect
To minimize this risk, check the machine prior to every operation for loose screws and
connections. Check the motor noise, the collector tubes, filter bag, dust collector bag and impeller
for eventual damage. Damaged parts have to be replaced immediately, no operation of the
machine in the meantime!
Hazard of electric shock
Undetected malfunctions in the power supply and/or the connected wood working machine might
result in electric shock when touching the machine. Ensure proper electric installation, and let it
check periodically by a trained electrician.
Danger due to unintended machine start-up
Eliminate this risk by disconnecting the machine before you perform any checks or activities on
the machine.
Hazard of inhaling toxic wood dust
Especially wood dust arising from chemically treated wood and/or lacquer/paint are harmful when
inhaled. Therefore wear a suitable breathing mask if required during handling with the machine.
These risk factors can be minimized through obeying all security and operation instructions,
proper machine maintenance, proficient and appropriate operation by persons with technical
knowledge and experience.
In spite of all safety is and remains her healthy common sense and their corresponding technical
qualification / training for use of the machines most important safety factor!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
FAN 2200 / FAN 4000
14 ASSEMBLY
14.1 Delivery content
Please check the product contents immediately after receipt for any eventual transport damage or
missing parts. Claims from transport damage or missing parts must be placed immediately after
initial machine receipt and unpacking before putting the machine into operation. Please
understand that later claims cannot be accepted anymore.
Assembly showed in explosion drawing!
14.2 Workplace requirements
The workplace has to fulfill the requirements.
The ground has to be even, in level and hard. It must be suitable at least to weight it with double
weight per square meter than the machines net weight.
The chosen workplace must have access to a suitable electric supply net hat complies with the
machines requirements.
14.3 Power supply
ATTENTION
When working with non-grounded machines:
Severe injury or even death may arise though electrocution!
Therefore: The machine must be operated at a grounded power socket
The connection of the machine to the electric power supply and the following checks have to be
carried out by a respectively trained electrician only.
1. The electronic connection of the machine is designated for operation with a grounded power
socket!
2. The mains supply must be secured with 16A:
3. If the connector plug doesn’t fit or if it is defect, only qualified electricians may modify or
re-new it!
4. The grounding wire should be held in green-yellow.
5. Check, whether the feeding voltage and the Hz comply to the required values of the
machine. A deviation of feeding voltage of ±5% is allowed (e.g.: a machine with working
voltage of 380V can work within a voltage bandwidth of 370 till 400V.
6. After connecting, check the right running direction!
7. Make sure that a possible extension cord is in good condition and suitable for the
transmission of power. An undersized cord reduces the transmission of power and heats up.
8. A damaged cable must be replaced immediately
NOTICE
Operation is only allowed with safety switch against stray current
(RCD max. stray current of 30mA)
Plug 400V:
5-wire:
with
N-conductor
4-wire:
without
N-conductor

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
FAN 2200 / FAN 4000
15 OPERATION
Device to be operated in a perfect state only. Inspect the device visually every time it is to be
used. Check in particular the safety equipment, electrical controls, electric cables and screwed
connection for damage and if tightened properly. Replace any damaged parts before operating
the device.
15.1 Operation instructions
WARNING
Perform all machine settings with the machine being
disconnected from the power supply!
NOTICE
•Place the machine next to the woodworking machine in a way that it will not
interfere with your work!
•Start to work with the woodworking machine only until the dust collector has
reached full speed!
15.2 Connection of dust collector to machine
Ensure dust collector tubes to be composed of hardly inflammable material and antistatic.
15.3 Switch unit
On-off-switch:
Press green button (I): turn on
Press red button (0): turn off
