Primo Water ES20 User manual

BETRIEBSANLEITUNG
AKTENVERNICHTER
OPERATING INSTRUCTIONS
PAPER SHREDDER
NOTICE D’UTILISATION
DESTRUCTEUR DE DOCUMENTS
MANUALE OPERATIVO
DISTRUGGIDOCUMENTI
INSTRUCCIONES DE SERVICIO
DESTRUCTORA DE DOCUMENTOS
INSTRUÇÕES DE OPERAÇÃO
DESTRUIDORA DE DOCUMENTOS
GEBRUIKSAANWIJZING
PAPIERVERNIETIGER
BRUGSVEJLEDNING
MAKULERINGSMASKINE
BRUKSANVISNING
DOKUMENTFÖRSTÖRARE
KÄYTTÖOHJE
PAPERINSILPPURI
BRUKSANVISNING
MAKULERINGSMASKIN
2.000.999.200 07/2013

2 Primo ES 20 07/2013
deutsch: Aktenvernichter Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
english: Paper shredder Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
français: Destructeur de documents Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
italiano: Distruggidocumenti Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
español: Destructora de documentos Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
português: Destruidora de documentos Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
nederlands: Papiervernietiger Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
dansk: Makuleringsmaskine Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
svenska: Dokumentförstörare Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
suomi: Paperinsilppuri Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
norsk: Makuleringsmaskin Primo ES 20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

07/2013 Primo ES 20 3
deutsch
2 Sicherheitshinweise
Klassifizierung
Sicherheitshinweis Erläuterung
WARNUNG Die Missachtung
der Warnung kann
schwere oder töd-
liche Verletzungen
zur Folge haben.
Achtung Die Missachtung
des Hinweises kann
Sachschäden verur-
sachen.
Lesen Sie vor Inbetriebnahme der
Maschine die Betriebsanleitung,
bewahren Sie sie für späteren
Gebrauch auf und geben Sie die Anleitung
an spätere Nutzer weiter. Beachten Sie alle
auf dem Aktenvernichter angebrachten
Sicherheitshinweise.
WARNUNG
Gefahren für Kinder und andere
Personen!
Die Maschine darf nicht durch
Personen (einschließlich Kindern
unter 14 Jahren) mit eingeschränk-
ten physischen, sensorischen oder
geistigen Fähigkeiten oder man-
gels Erfahrung und/oder mangels Wissen
benutzt werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen
ist. Kinder sollen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Ge-
rät spielen. Lassen Sie den Aktenvernichter
nicht unbeaufsichtigt eingeschaltet.
Verbrennungsgefahr!
Verwenden Sie keine Reinigungs-
mittel oder Druckluftsprühflaschen,
die entflammbare Stoffe enthalten.
Diese Substanzen können sich
entzünden.
1 Bestimmungsgemäße Ver-
wendung, Gewährleistung
Sehen Sie auf dem Typenschild an der Un-
terseite des Schneidkopfes nach, für welche
Schnittbreite und Netzspannung Ihr Akten-
vernichter ausgelegt ist und beachten Sie
die zutreffenden Punkte der Betriebsanlei-
tung.
Der Aktenvernichter ist zum Zerkleinern
von Papier sowie Kunden- und Kreditkarten
bestimmt.
Das robuste Schneidwerk ist un-
empfindlich gegen Heft- und Büroklammern.
Die Gewährleistungszeit für den Aktenver-
nichter beträgt 2 Jahre. Es gilt eine von der
Gewährleistung unabhängige Garantie für
HSM Vollstahl-Schneidwellen der Aktenver-
nichter während der gesamten Gerätele-
bensdauer (HSM Lifetime Warranty). Ver-
schleiß, Schäden durch unsachgemäßen
Gebrauch sowie Eingriffe von dritter Seite
fallen weder unter die Gewährleistung noch
unter die Garantie.

4 Primo ES 20 07/2013
deutsch
WARNUNG
Gefährliche Netzspannung!
Fehlerhafter Umgang mit der Ma-
schine kann zu elektrischem
Stromschlag führen.
– Überprüfen Sie vor dem Einstecken des
Netzsteckers, dass Spannung und Fre-
quenz Ihres Stromnetzes mit den Anga-
ben auf dem Typenschild übereinstim-
men.
– Achten Sie darauf, dass der Netzstecker
leicht erreichbar ist.
– Vermeiden Sie, dass Wasser in den Ak-
tenvernichter gelangt. Tauchen Sie weder
Netzkabel noch Netzstecker in Wasser.
– Fassen Sie den Netzstecker niemals mit
feuchten Händen an.
– Ziehen Sie den Netzstecker nie an der
Zuleitung aus der Steckdose, sondern
fassen Sie immer den Netzstecker an.
– Verwenden Sie das Gerät nur in trocke-
nen Innenräumen. Betreiben Sie es nie in
Feuchträumen oder im Regen.
WARNUNG
Verletzungsgefahr!
Fassen Sie niemals in den Schlitz
der Papierzufuhr.
Verletzungsgefahr durch
Einziehen!
Bringen Sie lange Haare, lose
Kleidung, Krawatten, Schals,
Hals– und Armkettchen usw. nicht
in den Bereich der Zuführöffnung.
Vernichten Sie kein Material, das
zu Schlingenbildung neigt, z.B.
Bänder, Verschnürungen, Weich-
plastikfolien.
Prüfen Sie Gerät und Kabel
regelmäßig auf Schäden.
Schalten Sie den Aktenvernichter
bei Beschädigung oder nicht
ordnungsgemäßer Funktion sowie vor
Platzwechsel oder Reinigung aus und
ziehen Sie den Netzstecker.
– Halten Sie das Gerät, den Netzstecker
und das Netzkabel von offenem Feuer
und heißen Flächen fern. Die Lüftungs-
schlitze müssen frei sein und ein Abstand
zur Wand oder zu Möbeln von min. 5 cm
eingehalten werden.
– Das Gerät ist nicht für die Benutzung in
unmittelbarer Nähe von Bildschirm- bzw.
Büroarbeitsplätzen vorgesehen.
Servicearbeiten, die mit dem
Entfernen von Gehäuse-
abdeckungen verbunden sind,
dürfen nur vom HSM–
Kundendienst und
Service –
Technikern unserer Vertragspartner
durchgeführt werden.
Kundendienstadressen siehe Seite 68.
HSM gewährleistet die Lieferung von Er-
satzteilen bis 10 Jahre nach Auslaufen der
Produktion dieses Modells.
Achtung Gefahr durch Fehlgebrauch
Benutzen Sie die Maschine ausschließlich
gemäß den Vorgaben des Kapitels „Bestim-
mungsgemäße Verwendung“.

07/2013 Primo ES 20 5
deutsch

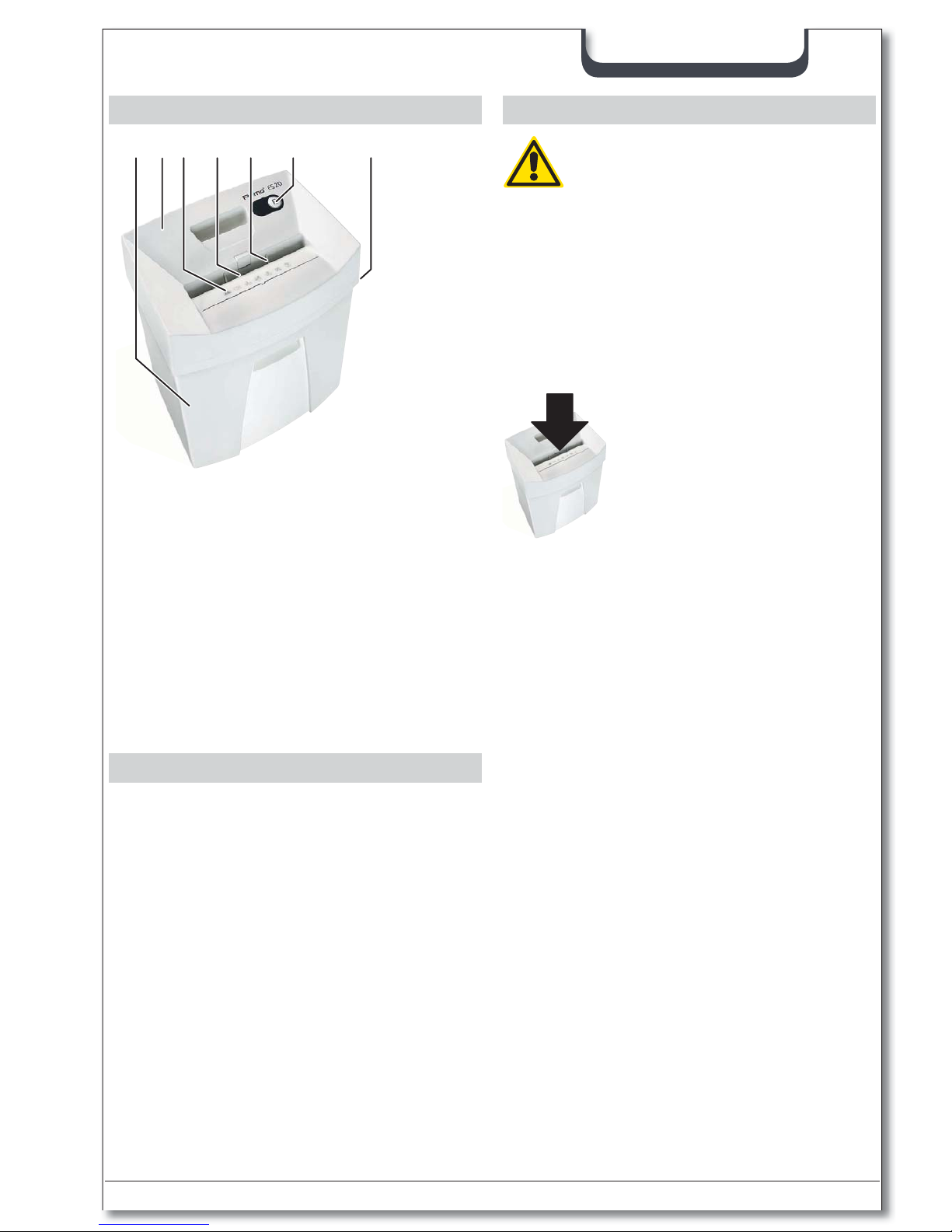

3 Übersicht
4 Lieferumfang
Zubehör
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403
Kundendienstadressen siehe Seite 68.
• Aktenvernichter anschlussfertig in Karton
verpackt
• 1 Flasche Schneidblock-Spezialöl (50 ml)
für Geräte mit Partikelschnitt
• Betriebsanleitung
1 Schnittgutbehälter
2 Schneidkopf
3 Sicherheitshinweise, Sicherheitsele-
ment
4 Zuführschlitz für Papier und Kunden-/
Kreditkarten
5 Start-Stopp-Automatik
6 Reversiertaste R: Rücklauf
7 Typenschild an der Unterseite des
Schneidkopfes
5 Bedienung
WARNUNG
Stellen Sie vor dem Einschalten der
Maschine sicher, dass alle Sicher-
heitshinweise beachtet wurden.
• Stecken Sie den Netzstecker der Maschi-
ne in eine ordnungsgemäß installierte
Steckdose.
•
Schalten Sie den Netzschalter an der
Rückseite des Aktenvernichters auf „I“.
Papier vernichten
• Führen Sie das zu vernich-
tende Papier zu. Zulässige
Blattzahl siehe Technische
Daten.
Die Start-Stopp-Automatik
schaltet das Schneidwerk
automatisch ein.
Das Papier wird in das
Schneidwerk eingezogen und
vernichtet.
Ca. 3 s nachdem die Papierzufuhr wieder
frei ist schaltet der Aktenvernichter automa-
tisch ab.
Zerkleinerung von Kunden- und Kre-
ditkarten
Geben Sie die Karten so in den Zuführ-
schlitz, dass sie von der Start-Stopp-Auto-
matik erfasst werden können.
• Schalten Sie den
Netzschalter an der
Rückseite des Aktenvernichters auf „0“.
1 2 3 4 5 6 7

6 Primo ES 20 07/2013
deutsch

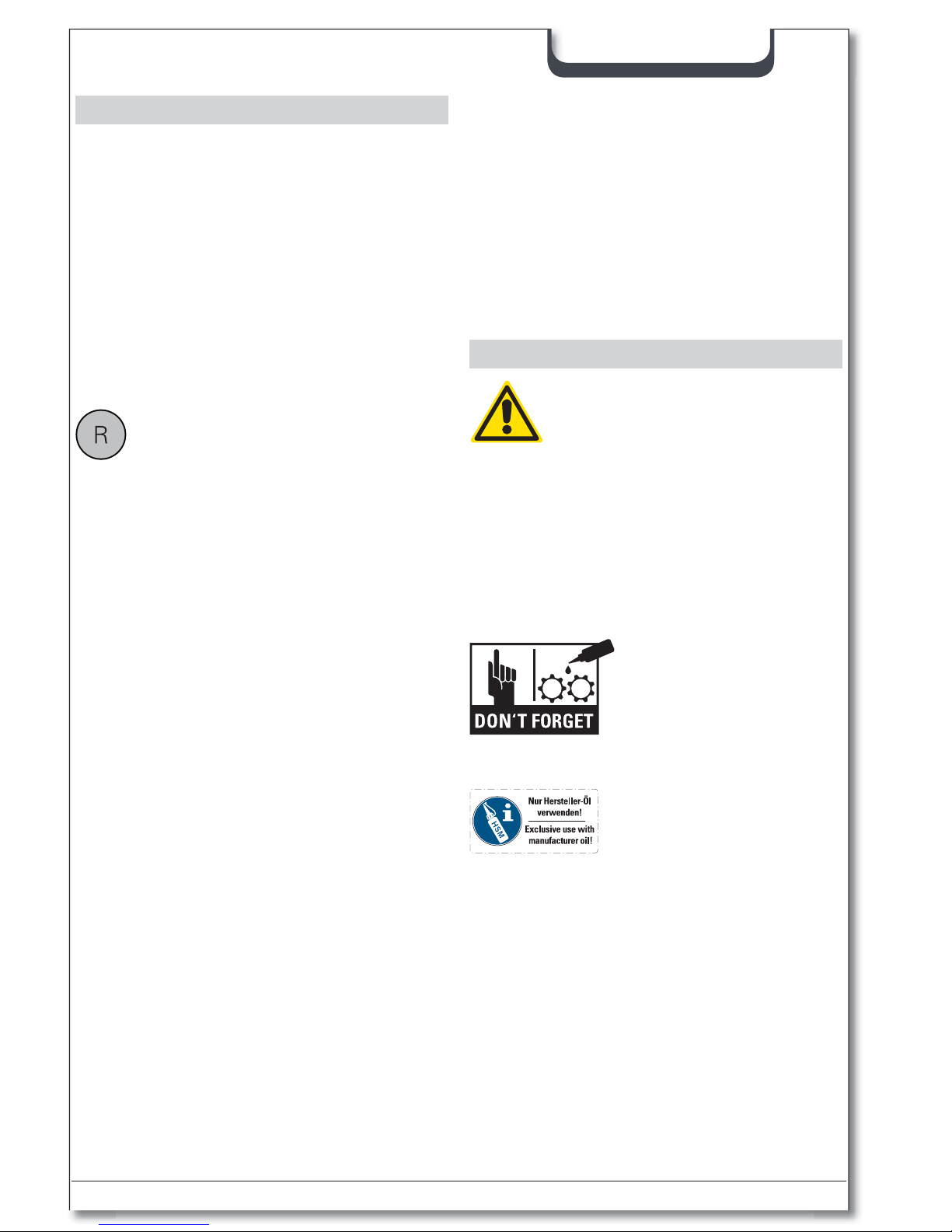

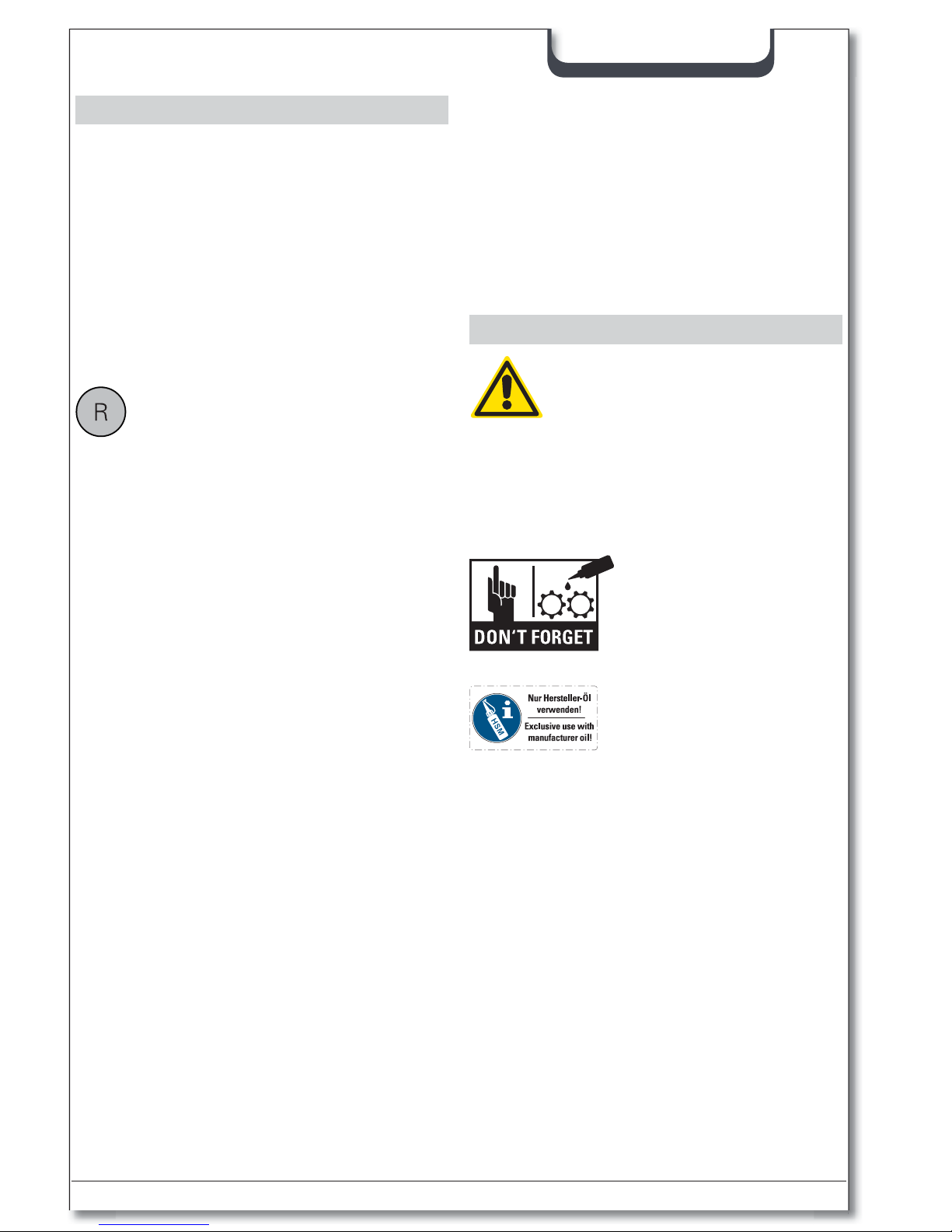

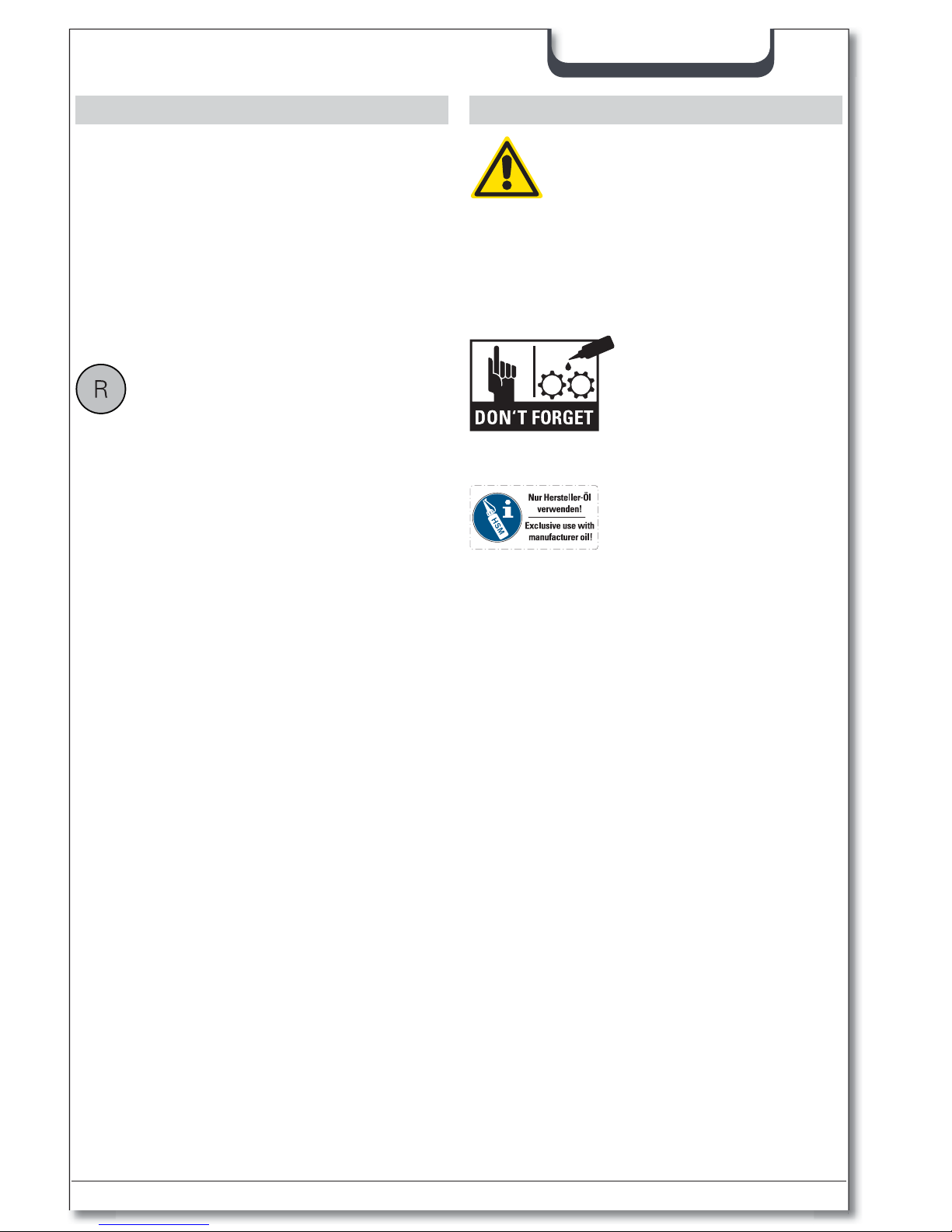

6 Störungsbeseitigung
Papierstau
Sie haben zu viel Papier auf einmal zugeführt.
• Das Schneidwerk läuft einige
Sekunden rückwärts und schiebt
das Papier heraus.
• Drücken Sie gegebenenfalls
noch die Reversiertaste „R“, um
den Papierstapel zu entnehmen.
• Halbieren Sie den Papierstapel.
• Führen Sie das Papier nachein-
ander zu.
Schnittgutbehälter voll
Überprüfen Sie regelmäßig den Füllstand im
Schnittgutbehälter.
Achtung Entleeren Sie den vollen Schnitt-
gutbehälter umgehend, da bei mehrmali-
gem Nachdrücken Funktionsstörungen am
Schneidwerk auftreten können.
Im Gehäuseoberteil ist eine Griffmulde
eingearbeitet, die Ihnen das Anheben des
Schneidkopfes vom Schnittgutbehälter er-
leichtert.
7 Reinigung und Wartung
WARNUNG
Gefährliche Netzspannung!
Schalten Sie den Aktenvernichter
aus und ziehen Sie den Netzstecker.
Die Reinigung darf nur mit einem weichen
Tuch und einer milden Seifenwasserlösung
erfolgen. Dabei darf kein Wasser in das
Gerät eindringen.
Ölen Sie das Schneid-
werk bei nachlassender
Schnittleistung,
Geräuschentwicklung
oder nach jedem Leeren
des Schnittgutbehälters
(nur bei Partikelschnitt).
Verwenden Sie dazu nur
HSM-Schneidblock-
spezialöl:
• Spritzen Sie das Spezialöl durch die
Papierzufuhr auf ganzer Breite auf die
Schneidwellen.
• Betätigen Sie die Start-Stopp Automatik
und lassen Sie das Schneidwerk ohne
Papierzufuhr laufen.
Papierstaub und Partikel werden gelöst.
Hinweis:
Das Ölen des Schneidwerks verbessert die
Schnittleistung auch bei Geräten mit Strei-
fenschnitt.
Hinweis:
Das Gehäuseoberteil ist mit einem Berüh-
rungsschutz ausgestattet. Der Aktenvernich-
ter schaltet ab, wenn Sie auf das Sicher-
heitselement drücken.
Bei anderen Störungen prüfen Sie bitte vor
der Benachrichtigung unseres Kunden-
dienstes, ob der Schneidkopf richtig auf den
Schnittgutbehälter aufgesetzt ist. Falls der
Motor überlastet wurde, lassen Sie den Ak-
tenvernichter vor erneuter Inbetriebnahme
ca. 15 – 20 min. abkühlen.
Hinweis:
Falls der Papierstapel bis der Blockierung
schon zu einem großen Teil eingezogen
wurde, können Sie auch die Reversiertaste
„R“ länger als 3 s drücken. Dadurch läuft
das Schneidwerk wieder vorwärts und ver-
nichtet das restliche Papier.

07/2013 Primo ES 20 7
deutsch
8 Entsorgung / Recycling
Elektrische und elektronische
Altgeräte enthalten vielfach noch
wertvolle Materialien, teils aber
auch schädliche Stoffe, die für die
Funktion und Sicherheit notwendig
waren. Bei falscher Entsorgung
oder Handhabung können diese für die
9 Technische Daten
Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 4 x 25
Sicherheitsstufe DIN 66399 P-2, T-2, E-2 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Schnittleistung* (Blatt), DIN A4 70 g/m2
80 g/m2
15 - 17
13 - 15
12 - 14
10 - 12
6 - 7
4 - 5
Gewicht 4 kg 4,5 kg
Eingabebreite 230 mm
Schnittgeschwindigkeit 44 mm/s
Anschluss 215 - 240 V, 50 - 60 Hz
110 - 130 V, 50 - 60 Hz
Leistung bei max. Blattzahl 300 W
Betriebsart Kurzzeitbetrieb
Betriebszeit 3 min
Ruhezeit 60 min
Umgebungsbedingungen im Betrieb:
Temperatur
relative Luftfeuchte
Höhe über NN
-10°C bis +25°C
max. 90%, nicht kondensierend
max. 2.000 m
Maße B x T x H (mm) 366 x 258 x 466
Volumen des Schnittgutbehälters 20 l
Emissionsschalldruckpegel
(im Leerlauf / unter Last)
58-60 dB(A) / 63-64 dB (A)
* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten
werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor.
Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und
zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann
die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.
menschliche Gesundheit und die Umwelt
gefährlich sein. Geben Sie Altgeräte nie in
den Restmüll. Beachten Sie die aktuell
geltenden Vorschriften und nutzen Sie Sam-
melstellen zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte.
Führen Sie auch alle Verpackungsmateriali-
en einer umweltgerechten Entsorgung zu.

8 Primo ES 20 07/2013
deutsch
EG-Konformitätserklärung
Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklärt hiermit, dass die nachste-
hend bezeichnete Maschine
Aktenvernichter Primo ES 20
aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher-
heits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:
Niederspannungsrichtlinie 2006 / 95 / EG
EMV-Richtlinie 2004 / 108 / EG
Angewandte Normen und technische Spezifikationen:
• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-3-3:2008
• EN 62233:2008 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-4-4:2004 • EN 61000-4-5:2006
• EN 61000-4-6:2007 + Corr. Aug. 2007 • EN 61000-4-11:2004
• EN 60950-1:2006 +A12:2011
Frickingen, 10.7.2013
ppa. Hubert Kötzinger - Leiter Produktentwicklung Umwelttechnik

07/2013 Primo ES 20 9
english
1 Proper use, warranty
Check the name plate on the underside of
the cutting head to find out the cutting width
and mains voltage for your document shred-
der and observe the applicable instructions
in the operating manual.
2 Safety instructions
Classification
Safety notice Explanation
WARNING Failure to observe
this warning can
lead to serious or
fatal injury.
Notice Failure to observe
this instruction can
cause damage.
Before using the machine for the
first time, read the operating man-
ual, and keep it for later use and to
pass on to any subsequent users.
Observe all safety instructions on to the
machine.
WARNING
Dangerous for children and
others!
The machine may not be used by
persons (including children under
14 years of age) with limited physi-
cal, sensory or mental capabilities
or with a lack of experience and
knowledge, unless they are supervised by
a responsible person or are instructed by
them on the use of the machine. Children
must be supervised to ensure they do not
play with the machine. Do not leave the
document shredder switched on when it is
unattended.
The document shredder is designed for shred-
ding paper, store cards and credits cards. Its
sturdy drive mechanism is not damaged by
paper clips and staples.
The warranty period for the document
shredder is 2 years. There is a special war-
ranty for the HSM solid steel cutting rollers
in the document shredder, which is pro-
vided independently of the guarantee, and
remains valid for the entire service life of
the machine (HSM Lifetime Warranty). This
warranty and guarantee exclude wear and
damage caused by improper handling or ac-
tions taken by third parties.
Risk of combustion!
Do not use cleaning agents or
pressurized air sprays which con-
tain inflammable substances, as
they could ignite.

10 Primo ES 20 07/2013
english
WARNING
Dangerous mains voltage!
Improper handling of the machine
can lead to an electric shock.
– Before you insert the power plug, make
sure that the voltage and frequency of
your power supply comply with the infor-
mation on the name plate.
– Make sure that the power plug is easily
accessible.
– Make sure that no water gets into the
shredder. Do not immerse the power ca-
ble or the power plug in water.
– Never touch the power plug with wet
hands.
– Never pull the plug out of the socket us-
ing the power cable. Always pull out the
plug directly.
– Only use the machine in a dry room in-
doors. Never operate the machine in
damp rooms or in the rain.
WARNING
Risk of injury!
Do not reach into the paper feed
slot.
Risk of injury from being pulled
in!
Keep long hair, loose articles of
clothing, ties, scarves, jewellery,
etc. away from feed opening. Ma-
terial with the tendency to form
loops, e.g. tapes, strapping mate-
rial, etc. must not be shredded.
Check the machine and cable
regularly for damage. Switch the
shredder off if it is damaged or not
working correctly or before
relocating or cleaning it and disconnect it
from the mains.
– Keep the machine, the plug and cable
away from open fire and hot surfaces.
The ventilation slots must not be blocked
or covered and there must be at least
5 cm space between the shredder and
any wall or furniture.
– The device is not designed to be used
in the immediate proximity of computer
screens and workplaces.
Service work which requires the
housing covers to be removed
may only be carried out by HSM
Customer Service and
service
technicians of our contractual
partners.
See page 68 for our customer service
addresses.
HSM guarantees the delivery of spare parts
for up to 10 years after the production of
this model has been discontinued.
Notice Danger from improper use
Only operate this machine in accordance
with the instructions outlined in “Proper
use”.

07/2013 Primo ES 20 11
english
3 Machine components
1 Cut material container
2 Cutting head
3 Safety instructions, safety element
4 Infeed slot for paper and store/credit
cards
5 Automatic start stop control
6 Reverse button R: Reverse
7 Type plate on the underside of the
cutting head
4 Scope of delivery
• Paper shredder, ready for connection, in
carton packing
• Special cutting block oil 50 ml (cross cut)
• Operating instructions
Accessories
• Special cutting block oil 250 ml
order No.: 1.235.997.403
See page 68 for our customer service ad-
dresses.
5 Operation
WARNING
Before switching the machine on,
make sure that you observe all
safety instructions.
• Connect the power plug of the machine
into a properly installed socket.
• Set mains switch at rear of paper shred-
der to „I“.
Feed paper
• Insert the paper to be de-
stroyed. See “Technical data”
for sheet capacity.
Automatic start stop control
starts the cutting system auto-
matically.
Paper is pulled into cutting
system and shredded.
When the paper feeding
opening is free again, the
cutting system automatically
switches off after approx.
3 sec.
Shredding credit cards and store cards
Put the cards into the infeed slot so they
can be detected by the start/stop system.
• Set mains switch at rear of paper shred-
der to „0“.
1 2 3 4 5 6 7

12 Primo ES 20 07/2013
english
6 Troubleshooting
Paper jam
You have fed in too much paper.
• The cutting unit runs in reverse
for a few seconds and pushes
the paper back out again.
• If necessary, press the reverse
button “R” to remove the stack of
paper.
• Separate paper stack.
• Feed in paper successively.
Shredded material container full
Check the filling level in the shredded mate-
rial container regularly.
Notice Empty the cut material container,
immediately because if it is too full, malfunc-
tions can occur in the cutting system.
In the housing top, a handle recess is there
to make it easier for you to lift the cutting
head from the shredded material container.
Note:
The safety element is fitted with contact pro-
tection. The document shredder switches off
when you press the safety element.
For all other malfunctions, check whether
the cutting head was correctly positioned on
the shredded material container before con-
tacting our customer service. If the motor
was overloaded, let the shredder cool down
for 15 to 20 minutes before using it again.
7 Cleaning and maintenance
WARNING
Dangerous mains voltage!
Switch off the shredder and pull
out the mains plug.
When cleaning only use a soft cloth and a
mild soap-water solution. However, no water
must enter the equipment.
Oil the cutting unit when
cutting performance de-
creases or the device
becomes noisy, or every
time you empty the waste
container (Cross cut
only).
Only use HSM special
lubricating oil for the
cutting unit to do this:
• Spray the special cutting unit oil through
the paper feed along the entire width of
the cutting shafts.
• Activate the automatic start/stop and let
the cutting unit run without any paper in it.
Paper dust and particles are shaken off.
Note:
Oiling the cutting unit also improves the cut-
ting performance of devices with strip cut.
Note:
If a large part of the paper stack has already
been drawn in up to the blockage, you can
also press the reverse button “R” for longer
than 3 seconds. This makes the cutting unit
run forwards again and shred the remaining
paper.

07/2013 Primo ES 20 13
english
8 Disposal / Recycling
Electrical and electronic old de-
vices contain a variety of valuable
materials, but also hazardous
substances which were required
for function and safety. Incorrect
disposal or handling can be dan-
gerous to your health and the environment.
Never dispose of old devices in the house-
hold waste. Observe the current applicable
regulations and use the collection points for
returning and recycling electric and elec-
tronic devices. Dispose of all the packaging
materials also in an environmentally-respon-
sible way.
9 Technical data
Cutting type Strip cut Cross cut
Cut size (mm) 5.8 3.9 4 x 25
Security level DIN 66399 P-2, T-2, E-2 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Cutting capacity* (sheets), A4 70 g/m2
80 g/m2
15 - 17
13 - 15
12 - 14
10 - 12
6 - 7
4 - 5
Weight 4 kg 4.5 kg
Intake width 230 mm
Cutting speed 44 mm/s
Power supply 215 - 240 V, 50 - 60 Hz
110 - 130 V, 50 - 60 Hz
Power consumption with max. number of sheets 300 W
Operating mode** Brief operation
Operating time** 3 min
Idle time** 60 min
Ambient conditions in operation:
Temperature
Relative humidity
Height above sea-level (MSL)
-10°C to +25°C
max. 90%, without condensation
max. 2,000 m
Size W x D x H (mm) 366 x 258 x 466
Shredded material container volume 20 l
Sound pressure level emissions
(Idle running / load)
58-60 dB(A) / 63-64 dB (A)
* The maximum number of sheets (DIN A4, 70 g/m² or 80 g/m²), fed lengthways, which can be cut in one cycle. The
performance data is determined when the motor is cold and the cutting device is freshly oiled. A weaker mains voltage
or a different mains frequency to the one specified could result in less sheet capacity and increased noise during op-
eration. The sheet capacity can vary depending on the structure and properties of the paper and on the way it enters.
The performance data in 80 g/m² is calculated.
** Only US-version: Continuous operation

14 Primo ES 20 07/2013
english
EC Declaration of Conformity
The manufacturer HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany hereby declares that the ma-
chine, referred to here as
document shredder Primo ES 20
corresponds to the health and safety requirements of the following EC directives listed below due to its conception and
design of the version in which it was put into circulation by us:
Low voltage directive 2006 / 95 / EEC
EMC directive 2004 / 108 / EC
Applied standards and technical specifications:
• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-3-3:2008
• EN 62233:2008 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-4-4:2004 • EN 61000-4-5:2006
• EN 61000-4-6:2007 + Corr. Aug. 2007 • EN 61000-4-11:2004
• EN 60950-1:2006 +A12:2011
Frickingen, 10.7.2013
ppa. Hubert Kötzinger - Head of Environmental Engineering Product Development

07/2013 Primo ES 20 15
français
1 Utilisation conforme, garantie 2 Recommandations de sécurité
Classification
Notice de sécurité Explication
AVERTIS-
SEMENT
Le non-respect
de l’avertissement
peut entraîner des
blessures graves ou
la mort.
Attention Le non-respect de
la consigne peut
entraîner des dom-
mages corporels.
Lisez la notice d’utilisation de la
machine avant de la mettre en
service ; conservez celle-ci pour
une exploitation ultérieure et transmettez
cette notice aux utilisateurs ultérieurs. Tenir
compte de toutes les recommandations de
sécurité se trouvant sur le destructeur!
AVERTISSEMENT
Dangers pour les enfants et
pour d‘autres personnes !
La machine ne doit pas être utili-
sée par des personnes (y compris
les enfants de moins de 14 ans)
ayant des capacités physiques,
sensorielles ou intellectuelles
limitées, ou encore manquant de l’expé-
rience et/ou des connaissances requises,
à moins qu’elles ne soient surveillées par
une personne responsable de leur sécurité
ou n’aient reçu des instructions d’utilisa-
tion de l’appareil. Les enfants doivent être
surveillés afin de s’assurer qu’ils ne jouent
pas avec l’appareil. Ne laissez pas le des-
tructeur de documents allumé sans sur-
veillance.
La durée de garantie du destructeur de
documents est de 2 ans. HSM accorde
une garantie spéciale (HSM Lifetime War-
ranty), indépendante de la garantie, sur les
cylindres de coupe en acier fabriqués d’une
seule pièce des destructeurs de documents,
pendant toute la durée de vie de l’appareil.
L’usure ou les dommages causés par toute
utilisation impropre, ou par des interventions
d’un tiers ne sont ni couverts par la respon-
sabilité du fabricant, ni par la prestation de
garantie.
Vérifiez sur la plaquette signalétique sur la
partie inférieure du dispositif de coupe pour
quelle largeur de coupe et quelle tension
du secteur votre destructeur de documents
est conçu et respectez les points correspon-
dants de la notice d’utilisation.
Risque de brûlure !
N‘utilisez aucun détergent ou
spray à air comprimé contenant
des substances inflammables,
elles pourraient prendre feu.
Le destructeur de documents est conçu
pour détruire le papier ainsi que les cartes
de crédit et de fidélité. Le mécanisme de
coupe, robuste, résiste aux agrafes et aux
trombones.

16 Primo ES 20 07/2013
français
AVERTISSEMENT
Dangers résultant de la
tension du secteur !
Une mauvaise utilisation de la
machine peut entraîner une électrocution.
– Vérifiez avant de brancher la prise sec-
teur que la tension et la fréquence de
votre réseau électrique correspondent
aux indications de la plaque signalétique.
– Assurez-vous que la prise secteur est
accessible.
– Evitez que de l’eau pénètre dans le des-
tructeur de documents. Ne plongez ni les
câbles secteur ni la fiche secteur dans
l’eau.
– Ne touchez jamais la fiche secteur
lorsque vous avez les mains mouillées.
– Ne tirez jamais sur le câble pour débran-
cher la fiche de la prise secteur, tenez
toujours la fiche.
– Utilisez l’appareil uniquement à l’intérieur,
dans des pièces sans humidité. Ne l’utili-
sez jamais dans des pièces humides ou
sous la pluie.
AVERTISSEMENT
Danger de blessure.
Ne jamais passer la main, les
doigts ou un objet étranger dans la
fente de l‘ouverture d‘insertion du
papier.
Danger de blessure par attrac-
tion.
Ne pas approcher l‘ouverture d‘in-
sertion du papier avec des che-
veux longs, des vêtements larges,
des cravates, des écharpes, des
bracelets, des colliers, etc. Ne pas
détruire les objets ayant tendance
à s‘entortiller, bandes, matériel de
ligaturage etc.
Vérifiez régulièrement que l’appa-
reil et les câbles ne présentent
aucun dommage. Eteignez le
destructeur de documents en cas
de détérioration ou de dysfonctionne-
ment, ainsi qu’avant un changement de
place ou un nettoyage, et débranchez la
prise secteur.
– Gardez l’appareil, la fiche secteur et le
câble secteur éloigné de tout feu et de
surfaces chaudes. Veillez à ce que rien
n’obstrue les fentes d’aération et à ce que
l’appareil respecte une distance minimum
de 5 cm du mur ou des meubles.
– L’appareil n’est pas conçu pour une
utilisation à proximité immédiate d’écrans
et de postes de travail.
Les travaux d’entretien ne
peuvent être réalisés que par le
service après-vente HSM et les
techniciens de maintenance de
nos partenaires contractuels.
Pour les adresses du service clientèle,
voir page 68.
HSM garantit la livraison de pièces déta-
chées jusqu‘à 10 ans après la fin de la pro-
duction de ce modèle.
Attention Danger résultant d’une
utilisation non conforme
Utilisez la machine uniquement selon les
consignes du chapitre « utilisation conforme ».

07/2013 Primo ES 20 17
français
3 Vue générale
1 Corbeille
2 Dispositif de coupe
3 Recommandations de sécurité, disposi-
tif de sécurité
4 Fente d‘introduction pour papier et
cartes crédit/cartes de fidélité
5 Contacteur de démarrage
6 Bouton retour R: retour
7 Plaquette signalétique sur la partie
inférieure du dispositif de coupe
4 Ampleur de la livraison
• Destructeur de documents en ordre de
marche emballé dans un carton
• Coupe croisée : 1 bouteille d’huile spé-
ciale pour le bloc de découpage 50 ml
• Notice d‘utilisation
Accessoires
• Huile spéciale pour bloc de coupe
(250 ml), n° de commande 1.235.997.403
Pour les adresses du service clientèle, voir
page 68.
5 Manipulation
AVERTISSEMENT
Avant de mettre la machine en
marche, assurezvous que toutes
les consignes de sécurité ont été
respectées.
• Branchez la fiche secteur de la machine
dans une prise secteur d’installation
conforme.
• Mettre le commutateur principal sur le
revers du destructeur de documents sur
la pos. „I“.
Broyage de papier
• Insérer le papier. Pour la
vitesse de passage des
feuilles voir „Caractéristiques
techniques“.
Le bloc de coupe se met en
marche automatiquement.
Le papier est entraîné dans
le dispositif de coupe et dé-
truit.
Lorsque l’ouverture d’insertion du papier
est de nouveau dégagée, le mécanisme
de découpage s’arrête automatiquement
aprés environ 3 sec.
Destruction des cartes de crédit
et de fidélité
Introduisez les cartes dans la fente de
telle sorte qu’elles puissent être saisies
par l’automatisme de marche-arrêt.
• Mettre le commutateur principal sur le
revers du destructeur de documents sur
la pos. „0“.
1 2 3 4 5 6 7

18 Primo ES 20 07/2013
français
6 Elimination de défauts
Bourrage de papier
Vous avez introduit trop de papier à la fois.
• Le dispositif de coupe fonc-
tionne en sens inverse pendant
quelques secondes, puis expulse
le papier.
• Appuyez si nécessaire sur le
bouton retour « R » pour enlever
la pile de papier.
• Diviser la pile de papier en deux.
• Insérer les feuilles de papier les
unes après les autres.
Le réservoir de découpures est plein
Vérifiez régulièrement si le collecteur est
plein.
Attention Lors de l‘arrêt du destructeur,
vider la corbeille. Ne pas tasser les parti-
cules dans la corbeille, vous pourriez entraî-
ner un dysfonctionnement du dispositif de
coupe.
Une poignée est moulée dans la partie su-
périeure du boîtier pour que vous puissiez
facilement soulever le dispositif de coupe du
collecteur.
Remarque :
Le dispositif de sécurité est équipé d’une
protection de contact. Le destructeur de
documents s’arrête lorsque vous appuyez
sur le dispositif de sécurité.
Concernant les pannes de natures diffé-
rentes, vérifier avant de contacter notre ser-
vice après-vente si la tête de coupe a bien
été placée sur le collecteur pour documents
détruits. Si le moteur a été surchargé, lais-
sez refroidir le destructeur de documents
pendant 15 à 20 minutes avant de le mettre
à nouveau en service.
7 Entretien et maintenance
AVERTISSEMENT
Dangers résultant de la
tension du secteur !
Mettre le destructeur de docu-
ments à l’arrêt, débrancher la prise
secteur.
Ne nettoyer l’appareil qu’au moyen d’un
chiffon doux et d’eau savonneuse non cor-
rosive. Veiller à ce que l’eau ne pénètre pas
dans l’appareil.
Huilez le dispositif de
coupe en cas de diminu-
tion du rendement de
coupe, d’apparition de
bruits ou à chaque fois
que vous videz le collec-
teur (Coupe croisée)
Utilisez uniquement de
l’huile spéciale pour bloc
de coupe HSM :
• Vaporisez l’huile spéciale sur toute la lar-
geur des cylindres de coupe par l’alimen-
tation papier.
• Activez la fonction démarrage/arrêt auto-
matique et laissez le dispositif de coupe
fonctionner sans l’alimenter en papier.
Poussière de papier et particules sont
ainsi éliminées.
Remarque :
La lubrification du dispositif de coupe amé-
liore aussi le rendement de coupe des ap-
pareils à coupe en bandes.
Remarque :
Si la pile de papier a déjà été en grande
partie entraînée avant le blocage, vous
pouvez appuyer sur le bouton retour « R »
pendant plus de 3 secondes. Le dispositif
de coupe repart alors en marche avant et
détruit le papier restant.

07/2013 Primo ES 20 19
français
8 Traitement des déchets /
recyclage
Les anciens appareils électriques
et électroniques contiennent de
nombreux matériaux précieux,
mais aussi des substances no-
cives qui étaient nécessaires au
fonctionnement et à la sécurité. En
cas de manipulation ou d’élimination incor-
rectes, ces substances peuvent être dange-
reuses pour la santé et l’environnement. Ne
jetez jamais les anciens appareils avec les
ordures ménagères. Respectez les direc-
tives actuelles en vigueur et apportez vos
anciens appareils électriques et électro-
niques aux points de collecte afin qu’ils
puissent être recyclés. Veillez également à
ce que les matériaux d’emballage soient
traités et recyclés dans le respect de l’envi-
ronnement.
9 Caractéristiques techniques
Type de coupe Coupe en bandes Coupe en particules
Largeur de coupe (mm) 5,8 3,9 4 x 25
Degré de sécurité DIN 66399 P-2, T-2, E-2 P-2, T-2, E-2 P-4, T-4, E-3, F-1
Rendement de coupe* (feuille), 70 g/m2
DIN A4 80 g/m2
15 - 17
13 - 15
12 - 14
10 - 12
6 - 7
4 - 5
Poids 4 kg 4,5 kg
Largeur d’introduction 230 mm
Vitesse de coupe 44 mm/s
Branchement 215 - 240 V, 50 - 60 Hz
110 - 130 V, 50 - 60 Hz
Puissance consommée avec nbre max. de feuilles 300 W
Mode de fonctionnement Fonctionnement de courte durée
Temps de fonctionnement 3 min
Temps de pause 60 min
Conditions ambiantes d’utilisation :
Température
Humidité relative de l’air
Hauteur au-dessus NN
-10°C à +25°C
max. 90%, sans condensation
max. 2 000 m
Dimensions L x P x H (mm) 366 x 258 x 466
Volume du collecteur 20 l
Niveau sonore (Marche à vide / charge) 58-60 dB(A) / 63-64 dB (A)
* Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un
passage. La mesure des données de rendement s‘effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une
tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution
de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés
du papier et selon la manière d‘introduire les feuilles, la puissance peut varier. Les indications de puissance en
80 g/m² sont des valeurs obtenues par calcul.

20 Primo ES 20 07/2013
français
Déclaration de conformité CE
Le fabricant HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany déclare par la présente que la ma-
chine ci-dessous désignée par: destructeur de documents Primo ES 20
répond, de par la conception et la structure du modèle commercialisé par nous, aux exigences essentielles de sécurité
et de santé des directives CE ci-dessous :
Directive basse tension 2006 / 95 / CE
Directive CEM 2004 / 108 / CE
Normes appliquées et spécifications techniques :
• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-3-3:2008
• EN 62233:2008 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-4-4:2004 • EN 61000-4-5:2006
• EN 61000-4-6:2007 + Corr. Aug. 2007 • EN 61000-4-11:2004
• EN 60950-1:2006 +A12:2011
Frickingen, 10.7.2013
ppa. Hubert Kötzinger - Directeur du développement des produits Technologies pour l’environnement
