Calcomanía con el
Número de Serie
Nº de Modelo PETL91709.0
Nº de Serie
Escriba el número de serie en el es-
pacio que aparece arriba para refe-
rencias posteriores.
PRECAUCIÓN
Antes de usar el equipo, lea cui-
dadosamente todas las ad-ver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
¿PREGUNTAS?
Si tiene alguna pregunta, o si faltan
piezas, por favor llame al:
900 460 410
correo electrónico:
serviciotecnico@imagefitness.es
página de internet:
www.iconsupport.eu
MANUAL DEL USUARIO
www.iconeurope.com
CONTENIDO
COLOCAC ÓN DE LAS CALCOMANÍAS DE ADVERTENC A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
PRECAUCONES MPORTANTES ............................................................3
ANTESDECOMENZAR.....................................................................5
MONTAJE ................................................................................6
FUNCONAMENTOYAJUSTES.............................................................12
CÓMOPLEGARYMOVERLAMÁQUNAPARACORRER ........................................20
PROBLEMAS ............................................................................22
GUÍASDEEJERCCOS ...................................................................25
LSTADELASPEZAS.....................................................................26
DBUJODELASPEZAS ...................................................................28
CÓMOORDENARPEZASDEREPUESTO ..........................................Contraportada
NFORMACÓNSOBREELRECCLAJE .............................................Contraportada
PROFORM es una marca registrada de CON P, nc.

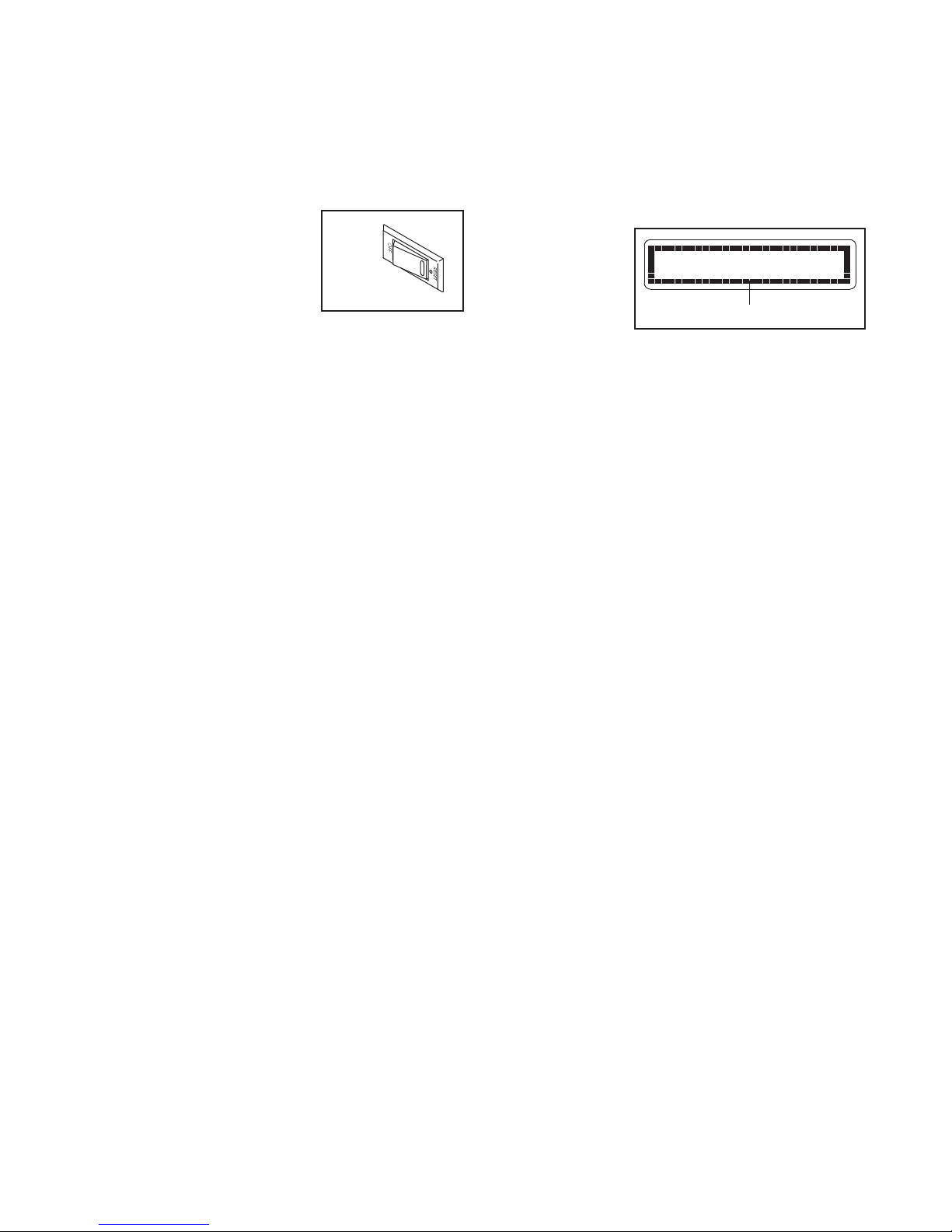

Este dibujo muestra las ubicaciones de las calco-
manías de advertencia. Si falta una calcomanía
o ésta es ilegible, vea la portada de este ma-
nual y solicite una nueva calcomanía de reem-
plazo gratuita. Péguela en el lugar indicado.
Nota: Las calcomanías pueden no mostrarse en
su tamaño real.
COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA
2
3
1. Antes de iniciar cualquier programa de ejerci-
cios consulte con su médico. Esto es espe-
cialmente importante para personas de eda-
des superiores a 35 años o para aquellos que
tengan problemas previos de salud.
2. Es la responsabilidad del propietario asegu-
rarse de que todos los usuarios de la
máquina para correr estén adecuadamente
informados sobre todos los avisos y precau-
ciones.
3. Use la máquina para correr solamente como
se describe.
4. Coloque la máquina para correr en una su-
perficie plana, con al menos 2,4 m de espacio
libre en la parte trasera y 0,6 m en cada lado.
No coloque la máquina para correr sobre una
superficie que pueda bloquear cualquier en-
trada de aire. Para proteger el suelo o la al-
fombra de algún daño, coloque un tapete de-
bajo de la máquina para correr.
5. Guarde la máquina para correr en un lugar
cerrado, lejos del polvo y la humedad. No
guarde la máquina para correr en el garaje o
en un patio cubierto o cerca de agua.
6. No utilice la máquina para correr en lugares
en donde se usen aerosoles o donde se ad-
ministre oxígeno.
7. Mantenga a los niños menores de 12 años y
animales domésticos alejados de la máquina
para correr en todo momento.
8. La máquina para correr debe utilizarse sólo
por personas que pesan 300 lbs. (136 kg) o
menos.
9. Nunca permita que más de una persona use
la máquina para correr al mismo tiempo.
10. Vista un vestuario apropiado cuando use la
máquina para correr. No use ropa suelta que
pueda engancharse en cualquier parte de la
máquina para correr. Ropa de deporte ajus-
tada es recomendable para hombres y mu-
jeres. Utilice siempre calzado de deporte.
Nunca use la máquina para correr descalzo,
en calcetines o sandalias.
11. Cuando conecte el cable eléctrico (vea la pá-
gina 12), enchufe el cable eléctrico en un cir-
cuito de tierra. Ningún otro aparato deberá
estar conectado al mismo circuito.
12. Si es necesario utilizar un cable de extensión,
use sólo un cable de 3 hilos de 1 mm2, no
mayor de 1,5 m.
13. Mantenga el cable eléctrico alejado de super-
ficies calientes.
14. Nunca ponga en movimiento la banda para
caminar mientras que el aparato esté apa-
gado. No ponga a funcionar su máquina para
correr si el cable eléctrico o el enchufe están
dañados o si la máquina para correr no está
funcionando correctamente. (Vea la sección
PROBLEMAS en la página 22 si la máquina
para correr no está funcionando correcta-
mente.)
15. Lea, entienda y pruebe el procedimiento de
detención de emergencia antes de usar la
máquina para correr (vea CÓMO ENCENDER
LA CORRIENTE en la página 14).
16. Nunca ponga en funcionamiento la máquina
para correr mientras esté parado en la banda
para caminar. Sujete siempre la baranda
cuando haga ejercicio en la máquina para
correr.
17. La máquina para correr es capaz de alcanzar
altas velocidades. Ajuste la velocidad grad-
ualmente para evitar cambios repentinos de
velocidad.
ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio-
nes e instrucciones importantes de este manual y todas los advertencias que se observan en su má-
quina para correr, antes de utilizarla. ICON no asume ninguna responsabilidad por lesiones persona-
les o daños a la propiedad que ocurran por el uso de este producto o a través del mismo.
PRECAUCIONES IMPORTANTES
4
18. El sensor de pulso no es un instrumento
médico. Varios factores, incluyendo el mismo
movimiento de la persona haciendo ejercicio,
pueden afectar la exactitud de la lectura del
pulso. El sensor de pulso ha sido diseñado
solamente como una asistencia para sus ejer-
cicios en determinar las tendencias del ritmo
cardiaco en general.
19. Nunca descuide la máquina para correr mien-
tras esté funcionando. Siempre saque la
llave, desconecte el cable eléctrico y mueva
el cortacircuito Reiniciar/Apagar a la posición
de apagar cuando la máquina para correr no
esté en uso. (Vea el dibujo en la página 5 para
localizar el cortacircuito.)
20. No trate de levantar, bajar, o mover la
máquina para correr hasta que no esté cor-
rectamente ensamblada. (Vea MONTA E en la
página 6, y COMO PLEGAR Y MOVER LA
máquina para correr en la página 20.) Usted
debe poder levantar cómodamente 45 lbs. (20
kg) para elevar, bajar o mover la máquina
para correr.
21. Cuando pliegue o mueva la máquina para
correr, asegúrese que el pasador de almace-
namiento esté sosteniendo la armadura fija-
mente en la posición de almacenamiento.
22. Nunca deje caer objetos en ninguna abertura.
23. Inspeccione y apriete apropiadamente todas
las piezas de la máquina para correr regular-
mente.
24. PELIGRO:Desconecte siempre el cable
eléctrico después de usar, antes de limpiar la
máquina para correr, y antes de realizar opera-
ciones de mantenimiento o ajuste descritos en
este manual. Nunca quite la cubierta del motor a
menos que sea bajo la dirección de un repre-
sentante de servicio autorizado. Otros servicios
que no estén incluidos en los procedimientos
de este manual, se deben llevar a cabo sola-
mente por un representante de servicio autor-
izado.
25. Esta máquina para correr está diseñada para
uso dentro del hogar solamente. No use esta
máquina para correr en ningún lugar comer-
cial, de alquiler o institucional.
26. El exceso de ejercicio puede causar lesiones
graves o la muerte. Si siente desfallecimiento
o dolor mientras hace ejercicios, pare inmedi-
atamente y comience el enfriamiento.
GUARDE ESTAS INSTRUCCIONES
5
Gracias por seleccionar la revolucionaria máquina para
correr PROFORM®790 ZLT. La máquina para correr
790 ZLT cuenta con una selección de funciones impre-
sionantes, diseñadas para un entrenamiento más efec-
tivo y agradable en su casa. Y cuando no está entre-
nando, la singular máquina para correr puede plegarse,
ocupando menos de la mitad del espacio de suelo que
ocupan otras máquinas para correr.
Para su beneficio, lea el manual cuidadosamente
antes de usar la máquina para correr. Si tiene pre-
guntas después de leer este manual, por favor vea la
portada de este manual. Para ayudarnos a asistirlos,
anote el número de modelo y el número de serie del
producto antes de contactarnos. El número del modelo
y la ubicación del número de serie se muestran en la
portada de éste manual.
Antes de seguir leyendo, por favor estudie el dibujo de
abajo y familiarícese con las piezas y sus nombres.
ANTES DE COMENZAR
Baranda
Montante Vertical
Charola de Accesorios
Llave/Sujetador
Cortacircuito de
Reiniciar/Apagar
Banda para Caminar
Cojín de la Plataforma
Riel para los Pies
Pernos de
Ajuste del
Rodillo Estable
Consola
Sensor de Pulso
6
MONTA E
Para el montaje se necesitan dos personas. Coloque la máquina para correr en un área despejada y retire
todos los materiales de embalaje. No se deshaga de los materiales de embalaje hasta haber terminado el
montaje. Nota: La parte inferior de la banda para caminar se recubre con un lubricante de alto rendimiento.
Durante el transporte, una cantidad de lubricante podría pasar a la parte superior de la banda para caminar o a
la caja de embalaje. Esto es normal y no afecta el funcionamiento de la máquina para correr. Si observa lubri-
cante en la banda para caminar, simplemente límpiela con un paño suave y un limpiador leve no abrasivo.
El montaje requiere las llaves hexagonales que vienen incluidas y su propio destornillador
Phillips , llave ajustable , pinza de punta , tijeras y mazo de
goma .
Auxíliese de los dibujos que aparecen más abajo para identificar las piezas de montaje. El número entre parénte-
sis que hay debajo de cada dibujo es el número de la pieza en la L STA DE LAS P EZAS hacia el final de este
manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota: Si no
encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido previamente conectada a una
de las piezas que se va a ensamblar. No use herramientas eléctricas para el montaje para evitar que se
dañen las piezas plásticas. Pueden incluirse piezas adicionales.
Espaciador de la Pata
de la Base (89)–2
Tornillo de #8
x 3/4" (1)–4
Arandela
Estrella de 3/8"
(12)–4
Arandela
Estrella de
1/4" (10)–2
Tornillo de Punta Broca
de#8x1"(2)–4
Contratuerca de
3/8" (11)–1
Arandela
Estrella de
5/16" (9)–6
Espaciador del Perno
(84)–4
Perno de 3/8" x 2" (3)–1
Perno de 3/8" x 4" (5)–4
Perno de 5/16"
x 3/4" (4)–6
Perno de 1/4" x 1 1/4"
(6)–2
Perno de 3/8" x 1 3/4" (8)–1
7
3. Fije una Rueda (90) con el Perno de 3/8 x 2" (3)
y la Contratuerca de 3/8" (11) que extrajo en el
paso 1. No ajuste de más la Contratuerca; la
Rueda debe poder girar libremente.
Presione la Tapa de la Base (85) contra la Base
(60). 3
11
3
90
60
1.Asegúrese de que el cable eléctrico esté de-
senchufado.
Extraiga la Contratuerca de 3/8" (11), el Perno
de 3/8" x 2" (3) y la banda de protección (C) de
la Base (60). Extraiga la banda de protección
del otro lado de la máquina para correr.
Descarte las bandas de protección. Guarde las
Contratuercas y los Pernos para los pasos 3 y
6. 60
11
C
1
3
2. Con la ayuda de otra persona, cuidadosamente
incline la máquina para correr sobre su lado
izquierdo. Pliegue la Armadura (53) parcial-
mente de modo que la máquina para correr
quede más estable; no pliegue la Armadura
completamente.
Extraiga y descarte los dos pernos indicados (A)
y las bandas de protección (B).
Corte la atadura de seguridad que asegura el
Cableado Eléctrico (86) con la Base (60).
dentifique una atadura en el orificio indicado de
la Base y use la atadura para halar el Cableado
Eléctrico a través del orificio.
Fije las dos Patas de la Base (88) a la Base (60)
en las ubicaciones mostradas con dos
Espaciadores de la Pata de la Base (89) y dos
Tornillos de Punta Broca de #8 x 1" (2). Luego
fije las dos Patas de la Base (88) con dos
Tornillos de Punta Broca de #8 x 1" (2).
2
60
A
B
2
53
2
2
88
88 2
86
88
88
89
89
Orificio
85
8
5. Sostenga un Espaciador del Perno (84) dentro
del extremo inferior del Montante Vertical
Derecho (79). nserte un Perno de 3/8" x 4" (5)
con una Arandela Estrella de 3/8" (12) dentro
del Espaciador del Montante Vertical Derecho.
Repita este paso con el segundo Espaciador
del Perno (84), Perno de 3/8" x 4" (5) y
Arandela Estrella de 3/8" (12).
Sostenga el Montante Vertical Derecho (79)
contra el Espaciador del Montante Vertical
Derecho (83). Tenga cuidado de no pellizcar
el Cableado Eléctrico (86). Ajuste los Pernos
de 3/8" x 4" (5) hasta que las cabezas de los
Pernos toquen el Montante Vertical Derecho; no
ajuste aún del todo los Pernos.
83
79
86
12
84
5
5
4. dentifique el Montante Vertical Derecho (79) y
el Espaciador del Montante Vertical Derecho
(83). nserte el Cableado Eléctrico (86) a través
del Espaciador del Montante Vertical Derecho
como se muestra. Coloque el Espaciador del
Montante Vertical Derecho sobre la Base (60).
Con la ayuda de otra persona, sostenga el
Montante Vertical Derecho (79) cerca de la
Base (60). Vea el dibujo interior. Ate la
atadura de los cables en el Montante Vertical
Derecho firmemente alrededor del extremo del
Cableado Eléctrico (86). Luego tire del otro ex-
tremo de la atadura de cables hasta que el
Cableado Eléctrico pase por completo a través
del Montante Vertical Derecho.
60
Atadura de Cables
86
79
83
86
4
Atadura
de
Cables
79
86
9
7. Presione la Tapa de la Base (85) contra la Base
(60).
Sostenga un Espaciador del Perno (84) dentro
del extremo inferior del Montante Vertical
Derecho (77). nserte un Perno de 3/8" x 4" (5)
con una Arandela Estrella de 3/8" (12) dentro
del Espaciador del Montante Vertical Derecho.
Repita este paso con el segundo Espaciador
del Perno (84), Perno de 3/8" x 4" (5) y
Arandela Estrella de 3/8" (12).
Sostenga el Espaciador del Montante Vertical
zquierdo (82) y el Montante Vertical zquierdo
(77) contra la Base (60). Ajuste los Pernos de
3/8" x 4" (5) hasta que las cabezas de los
Pernos toquen el Montante Vertical zquierdo;
no ajuste aún del todo los Pernos.
Con la ayuda de otra persona, incline la
máquina para correr de modo que la Base (60)
quede horizontal sobre el piso.
82
77
5
60
84
84
85
12
7
6. Con la ayuda de otra persona, cuidadosamente
incline la máquina para correr sobre su lado
derecho. Pliegue la Armadura (53) parcialmente
para que la máquina para correr quede más es-
table. No pliegue aún del todo la Armadura.
Extraiga y descarte los dos pernos indicados (A)
y las bandas de protección (B).
Fije una Rueda (90) con el Perno de 3/8 x 2" (3)
y la Contratuerca de 3/8" (11) que extrajo en el
paso 1. No ajuste de más la Tuerca; la Rueda
debe poder girar libremente.
6
90
53
3
B
A
11
8. dentifique la Baranda Derecha (105). Con la
ayuda de otra persona, sostenga la Baranda
Derecha cerca del Montante Vertical Derecho
(79).
nserte el Cableado Eléctrico (86) por el ex-
tremo inferior de la Baranda Derecha (105) para
que salga por el orificio que está en la parte su-
perior de la Baranda Derecha.
nserte el soporte de la Baranda Derecha (105)
sobre la parte superior de la Baranda Derecha
(79).
Fije la Baranda Derecha (105) al Montante
Vertical Derecho (79) con tres Pernos de 5/16"
x 3/4" (4) y tres Arandelas Estrella de 5/16" (9);
no ajuste aún del todo los Pernos. Tenga
cuidado de no pellizcar el Cableado Eléctrico
(86).
86
79
4
Orificio
4
105
9
8
10
9. nserte el soporte de la Baranda zquierda (106)
sobre la parte superior de la Baranda zquierda
(77).
Fije la Baranda zquierda (106) al Montante
Vertical zquierdo (77) con tres Pernos de 5/16"
x 3/4" (4) y tres Arandelas Estrella de 5/16" (9);
no ajuste aún del todo los Pernos. 4
4
9
106
77
9
11. Tenga cuidado de no pellizcar los cables en
la Baranda Derecha (105).
Fije el montaje de la consola a la Baranda
Derecha (105) con dos Tornillos de #8 x 3/4" (1)
y un Perno de 1/4" x 1 1/4" (6) con una
Arandela Estrella de 1/4" (10). Repita este
paso del lado izquierdo del montaje de la
consola. Presente los cuatro Tornillos y los
dos Pernos antes de ajustarlos del todo.
Véanse los pasos 5 y 7–9. Ajuste todos los
pernos usados en este paso de montaje.
1
10
6
Montaje de la
Consola
105
11
10. Haga que otra persona sostenga el montaje de
la consola cerca del Montante Vertical Derecho
(79). Conecte el Cableado Eléctrico (86) al
cable de la consola. Vea el dibujo interior. Los
Conectadores deben deslizar juntos y sonar
cuando entran en su lugar. Si no, dé vuelta a
uno de los conectadores y trate otra vez. SI
LOS CONECTORES NO ESTÁN CONECTA-
DOS ADECUADAMENTE, LA CONSOLA
PUEDE DAÑARSE AL ENCENDERLA.
Extraiga la atadura de los cables del Cableado
Eléctrico. nserte los conectores y el exceso de
cable dentro de la Baranda Derecha (105).
Coloque el montaje de la consola sobre la
Baranda Derecha (105) y la Baranda zquierda
(no se muestra). Asegúrese de no pellizcar
los cables. 79
Montaje de
la Consola
10
86
Cable
de la
Consola
Atadura
de
Cables
105
Cable de la
Consola
86
