Modelnr. PET 49708.0
Serienr.
Noteer het serienummer hierboven
voor verdere raadpleging.
OPGE ET
ees voor gebruik van dit appa-
raat alle instructies en voor-
zorgsmaatregelen in deze hand-
leiding. Bewaar deze handleiding
voor verdere raadpleging.
VRAGEN?
Als u nog vragen hebt of er zijn on-
derdelen die ontbreken of bescha-
digd zijn, neem dan contact op met
de winkel waar u dit product hebt
gekocht.
Bezoek onze website:
www.iconsupport.eu
Sticker met
serie-
nummer
GEBRUIKSAANWIJZING
www.iconeurope.com
INHOUD
DESTICKERSMETWAARSCHUWING ........................................................2
BELANGRI KEVOORZORGSMAATREGELEN ..................................................3
VOORDATUBEGINT ......................................................................5
MONTAGE ...............................................................................6
GEBRUIKENBI STELLEN .................................................................14
DELOOPBANDINKLAPPENENVERPLAATSEN ...............................................20
PROBLEMENOPLOSSEN..................................................................22
RICHTLI NENVOORHETOEFENEN.........................................................25
LI STMETONDERDELEN .................................................................26
GEDETAILLEERDETEKENING..............................................................28
HETBESTELLENVANONDERDELEN ..............................................Laatstepagina
RECYCLINGINFORMATIE .......................................................Laatstepagina
2
De hier getoonde sticker(s) met waarschuwing
is/zijn op de aangegeven plaats(en) geplakt. Bel,
wanneer een sticker ontbreekt of niet leesbaar
is, het nummer op de omslag van deze hand-
leiding en vraag om een vervangende sticker.
Plak de sticker op de aangegeven plaats.
Opmerking: de sticker(s) worden niet op ware
grootte weergegeven.
DE STICKERS MET WAARSCHUWING
PROFORM is een merk van ICON IP, Inc.
3
BE ANGRIJKE VOORZORGSMAATREGE EN
1. Raadpleeg uw huisarts voordat u met dit of
enig ander oefenprogramma begint. Dit is bij-
zonder belangrijk voor mensen ouder dan 35
of mensen met gezondheidsproblemen.
2. Het is de verantwoordelijkheid van de eige-
naar zich te ervan te overtuigen dat alle ge-
bruikers van de loopband voldoende op de
hoogte zijn van de voorzorgsmaatregelen en
waarschuwingen.
3. Gebruik de loopband alleen zoals voorge-
schreven.
4. Plaats de loopband op een vlakke onder-
grond met minstens 2,4 m ruimte achter de
loopband en 0,6 m ruimte aan iedere kant van
de loopband. Zorg ervoor dat de loopband
geen luchtopeningen, luchtroosters blok-
keert. eg een matje onder de loopband om
uw vloer of de vloerbedekking te bescher-
men.
5. Gebruik de loopband uitsluitend binnenshuis
en uit de buurt van vocht en stof. Plaats de
loopband niet in een garage, op een overdekt
terras of bij water.
6. Gebruik de loopband niet waar spuitbussen
gebruikt worden of waar zuurstof wordt toe-
gevoegd.
7. Houdt te allen tijde kinderen jonger dan 12
jaar en huisdieren bij de loopband vandaan.
8. De loopband kan alleen door mensen die
minder dan 113 kg wegen gebruikt worden.
9. aat nooit meer dan één persoon de loop-
band gebruiken.
10. Draag de juiste kleding bij gebruik van de
loopband. Draag geen losse kleding die ver-
strikt kan raken in de loopband. Atlethische
ondersteunende kleding wordt aanbevolen
voor zowel mannen als vrouwen. Draag altijd
sportschoenen. Gebruik de loopband nooit
op blote voeten, sokken of met sandalen.

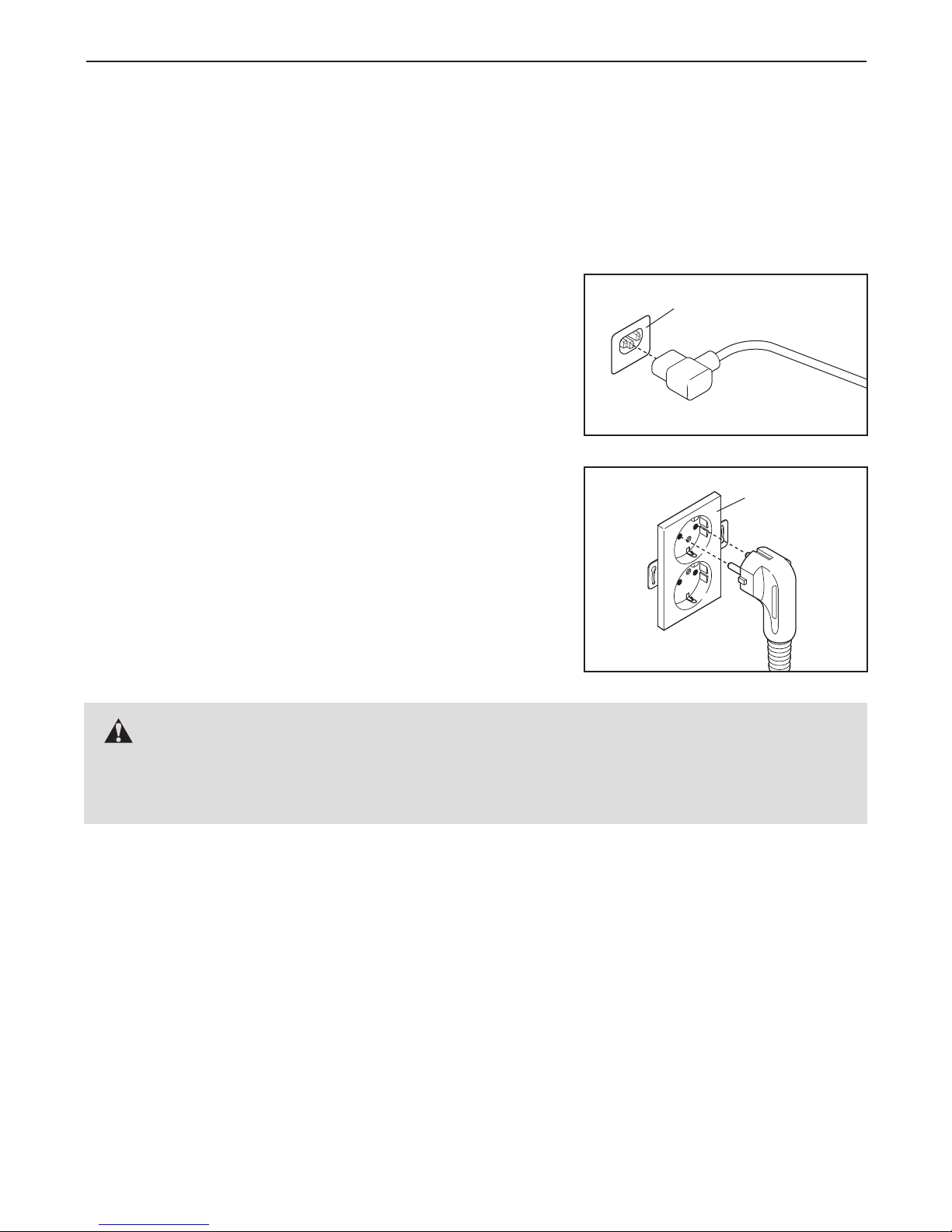

11. Steek de stekker alleen in een geaard stop-
contact (zie pagina 14). Geen elk ander appa-
raat moet zich op dezelfde groep bevinden.
12. Als u een verlengsnoer nodig heeft, gebruik
dan alleen een 3-aansluiting, 1 mm2(maat 14)
snoer met randaarde dat niet langer is dan
1,5 meter.
13. Houd het elektrische snoer bij hete opper-
vlaktes vandaan.
14. oop nooit op de loopband wanneer de elec-
triciteit uitgeschakeld is. Gebruik de loop-
band niet wanneer het electrische snoer of de
stekker beschadigd is. Gebruik de loopband
niet als hij niet goed werkt. (Zie PROB EMEN
OP OSSEN op pagina 22 als de loopband
niet goed werkt.)
15. ees de noodstopprocedure grondig door en
test de procedure voordat u de loopband ge-
bruikt (raadpleeg HOE HET APPARAAT AAN
TE ZETTEN op pagina 16).
16. Start de loopband nooit wanneer u op de
band staat. Houd u altijd vast aan de hand-
leuningen of de crosswalk armen wanneer u
de loopband gebruikt.
17. De polssensor is geen medisch apparaat.
Bepaalde factoren zoals bewegingen, kunnen
de juistheid van de metingen aantasten. De
polssensor dient slechts om een algemene
hartslag te meten, als hulpmiddel bij uw oefe-
ningen.
18. De loopband kan een hoge snelheid bereiken.
Stel de snelheid geleidelijk bij om versnel-
lingstoten te voorkomen.
WAARSCHUWING: lees, om het risico van ernstig letsel te verminderen, alle be-
langrijke voorzorgsmaatregelen en instructies in deze handleiding en alle waarschuwingen op uw
loopband voordat u deze gebruikt. ICON is niet verantwoordelijk voor persoonlijk letsel of schade
door het gebruik van dit product.
4
19. aat de loopband nooit zonder toezicht
draaien. Verwijder altijd de sleutel, trek de
stekker uit het stopcontact, en zet de
reset/off stroomonderbreker in de uitpositie
wanneer u de loopband niet gebruikt. (Zie de
tekening op pagina 5 voor de locatie van de
stroomonderbreker).
20. Voltooi eerst de montage van de loopband
voordat u hem opklapt, uitklapt, of verplaatst.
(Zie MONTAGE op pagina 6 en DE OOP-
BAND INK APPEN EN VERP AATSEN op pa-
gina 20). U moet op veilige wijze in staat zijn
om 20 kg te kunnen optillen, om de loopband
op te klappen, uit te klappen of te verplaat-
sen.
21. Bij het opklappen of verplaatsen van de loop-
band dient u erop te letten dat de opbergver-
grendeling het onderstel stevig in de opslag-
stand houdt.
22. Verander de hellingstand van de loopband
niet door voorwerpen onder de loopband te
plaatsen.
23. Controleer regelmatig of alle onderdelen nog
goed vast zitten en draai ze indien nodig aan.
24. Steek nooit iets in welke opening dan ook
voor dan loopband.
25. Deze loopband is alleen voor huiselijk ge-
bruik bedoeld. Gebruik de loopband niet
commercieel of voor verhuur.
26. GEVAAR: Trek de stekker altijd direct
na gebruik van de loopband uit het stopcon-
tact. Eveneens de stekker uit het stopcontact
trekken vóór het schoonmaken van de loop-
band, voor het plegen van onderhoud en
voor het bijregelen zoals beschreven is in
deze handleiding. Verwijder nooit de motor-
kap tenzij een technicus dat aangeeft.
Onderhoud, anders dan de procedures in
deze handleiding, moet uitsluitend worden
uitgevoerd door een erkende onderhoudsver-
tegenwoordiger.
27. Te veel oefenen kan tot blessures of zelf de
dood leiden. Als u zich duizelig voelt of pijn
voelt, stop dan meteen met het oefenen en
begin met een afkoeling.
BEWAAR DEZE INSTRUCTIES
5
Dank u dat u hebt gekozen voor de nieuwe PRO-
FORM®485 CROSSWALK loopband. Deze 485
CROSSWALK loopband biedt een reeks functies die
zijn ontwikkeld om uw oefeningen effectiever te
maken. Als u geen oefeningen doet, kunt u deze
unieke loopband opvouwen, waardoor deze minder
dan de helft van de ruimte inneemt van andere loop-
banden.
ees, voor uw welzijn, deze handleiding zorgvuldig
door voor gebruik van de loopband. Raadpleeg de
omslag van deze handleiding als u nah et lezen van de
handleiding nog vragen hebt. Noteer het productnum-
mer en het serienummer voordat u met ons contact
opneemt. De plaats waar u beide stickers kunt vinden,
wordt op de omslag van de handleiding aangegeven.
Bekijk eerst aandachtig de tekening hieronder en de
verschillende onderdelen, voordat u verder leest.
VOORDAT U BEGINT
Handleuning
Opbergvergrendeling
Bedieningspaneel
Sleutel/Clip
Reset/Off
Stroomonderbreker
Loopband
Kap
Wiel
Voetbalk
Roller Bijstelbouten
Accessoire Houder
Ventilator
Crosswalk Arm
Polssensor
Weerstandsknop
MONTAGE
Montage moet door twee personen worden uitgevoerd. Plaats de loopband op een open plek en verwijder het
verpakkingsmateriaal. Gooi het verpakkingsmateriaal niet weg totdat u de loopband volledig hebt gemon-
teerd. Opmerking: de onderkant van de loopriem van de loopband is voor een goede werking bedekt met een
smeermiddel. Tijdens het vervoer kan een klein beetje smeermiddel aan de bovenkant van de loopriem of de ver-
pakkingsmateriaal terecht zijn gekomen. Dit is normaal en heeft geen invloed op de werking van de loopband. Als
er zich smeermiddel op de bovenkant van de loopriem bevindt, kunt u deze eenvoudigweg afvegen met een
zachte doek en een reiniger zonder schuurmiddel.
Tijdens de montage zult u de meegeleverde inbussleutels , uw eigen kruiskopschroevendraaier
., verstelbare sleutel , schaar , neuspunt combinatietang , en een
rubber hamer nodig hebben.
Gebruik de onderstaande tekeningen om te weten hoe u de metalen onderdelen moet monteren. Het nummer tus-
sen haakjes onder elke tekening is het nummer van het onderdeel van de LI ST MET ONDERDELEN achterin
deze handleiding. Het getal achter de haakjes is de hoeveelheid die nodig is voor de montage. Opmerking: als
een onderdeel in het onderdelenzakje ontbreekt, controleer dan of het is bevestigd aan een van de onder-
delen die gemonteerd moet worden. Om schade aan plastic onderdelen te vermijden, moet u geen elek-
trisch gereedschap bij het monteren gebruiken. Er zijn mogelijk extra metalen onderdelen meegeleverd.
6
M10 Plat
Tussenring
(14)–2
M8 x 15mm
Bout (8)–6
M10 Sterring
(9)–6
M8 Sterring Star
(5)–6
M4,2 x 19mm
Schroef (10)–4
M5 Sterring
(7)–2
M10 x 75mm Bout (2)–4
M10 x 60mm Hechtbout (1)–2
M5 x 16mm
Schroef (85)–2
M4,2 x 10mm
Aardingschroef
(84)–1
#10 x 1" Tekschroef
(112)–2
#8 x 1" Tekschroef
(26)–6
M8 Platte
Tussenring
(32)–4
Moer van het
Verlengstuk van de
Basis (43)–4
M8 x 58mm Bout (13)–4
1/4" Platte
Tussenring
(114)–4
1/4" x 3" Bout (111)–4
7
2. Laat een tweede persoon de Basis (52) in de
aangegeven stand vasthouden.
Zoek naar de Rechter Staander (54) met een
vierkant gat aan de onderkant.
Houd de Rechter Staander (54) zodanig dat
de twee ronde gaten aan de bovenkant zitten
zoals aangegeven. Maak de Rechter Staander
vast aan de Basis (52) met twee M10 x 75mm
Bouten (2) en twee M10 Sterringen (9). Draai de
Bouten nog niet helemaal vast.
Maak de inker Staander (53) vast aan de
Basis (52) zoals hierboven beschreven is.
2
52
53
2
2
9
9
54
Vierkant
Gat
Ronde Gaten
Ronde Gaten
1. Zorg dat het snoer niet in het stopcontact zit.
Plaats de Basis (52) en de Verlengstukken van
de Basis (45, 120) onderste boven zoals afge-
beeld.
Maak zes Basisvoetjes (63) vast aan de Basis
(52) en aan de Verlengstukken van de Basis (45,
120) met zes #8 x 1" Tekschroeven (26).
15226
26 63
6363
26
63
26
63
26
45
63
26
120
3. Maak het Rechter Verlengstuk van de Basis (45)
en het Linker Verlengstuk van de Basis (120)
vast aan de Basis (52) met twee M8 x 58mm
Bouten (13), twee M8 Platte Tussenringen (32),
en twee Moeren van het Verlengstuk van de
Basis (43).
Leg de Basis (52) zodanig neer dat deze plat op
de vloer ligt.
3
52
32
120
13 43
13
32 45
43
8

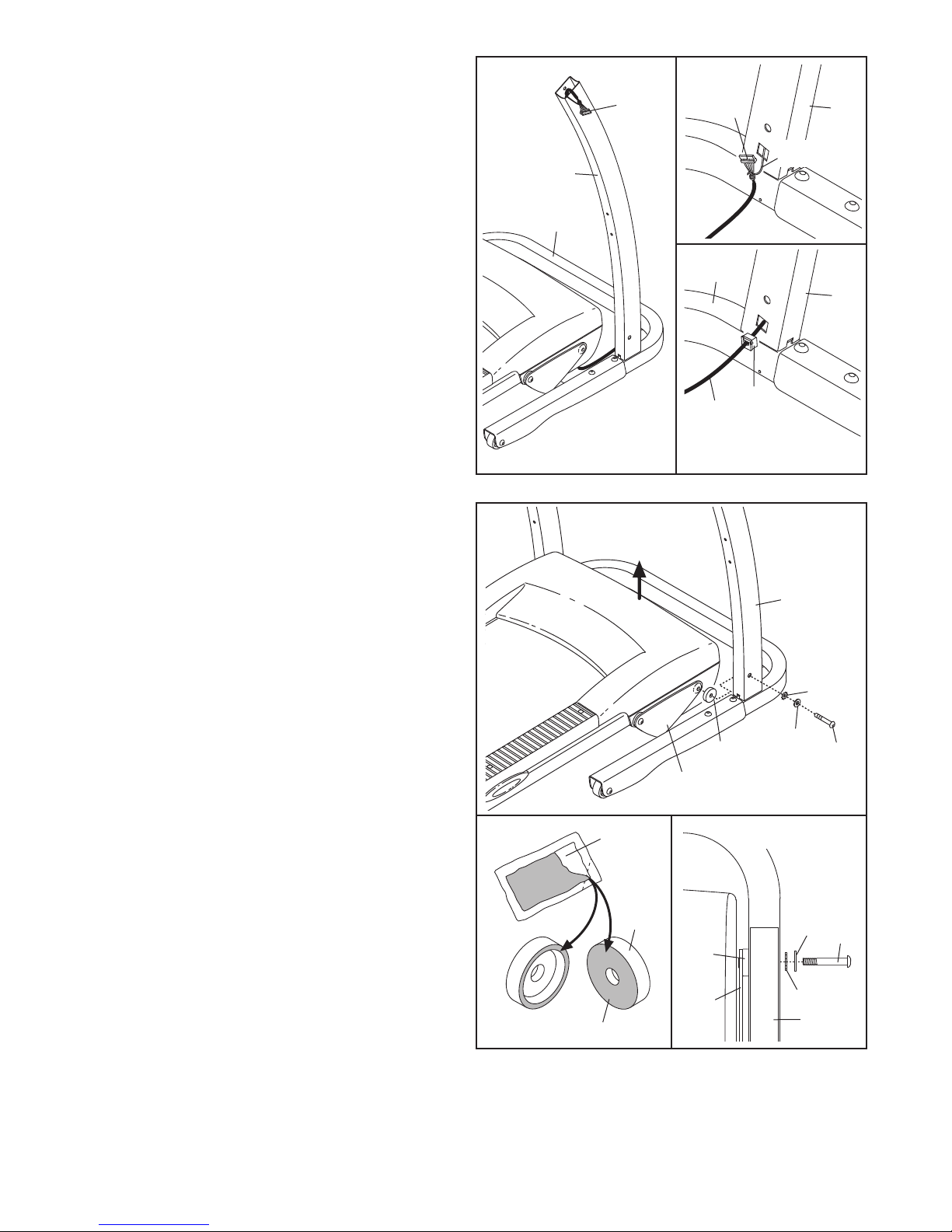

4. Plaats de Basis (52) zo dicht mogelijk tegen de
voorkant van de loopband zoals aangegeven.
Raadpleeg de inzet-tekening. Zoek naar de
draadband in het onderste uiteinde van de
Rechter Staander (54). Maak de draadband
goed vast rond het uiteinde van de Draadharnas
(39). Zoek dan naar het andere eind van de
draadband in het bovenste uiteinde van de
Rechter Staander. Trek zolang aan het bovenste
eind van de draadband totdat de Draadharnas
uit het bovenste eind van de Rechter Staander
steekt. Maak de Draadharnas vast aan de
Rechter Staander zodat deze niet naar binnen
schiet.
Raadpleeg de inzet-tekening. Druk de
Doorvoerhuls (49) in de Rechter Staander (54).
54
54
49
39
52
Draadband
39
52
4
39
54

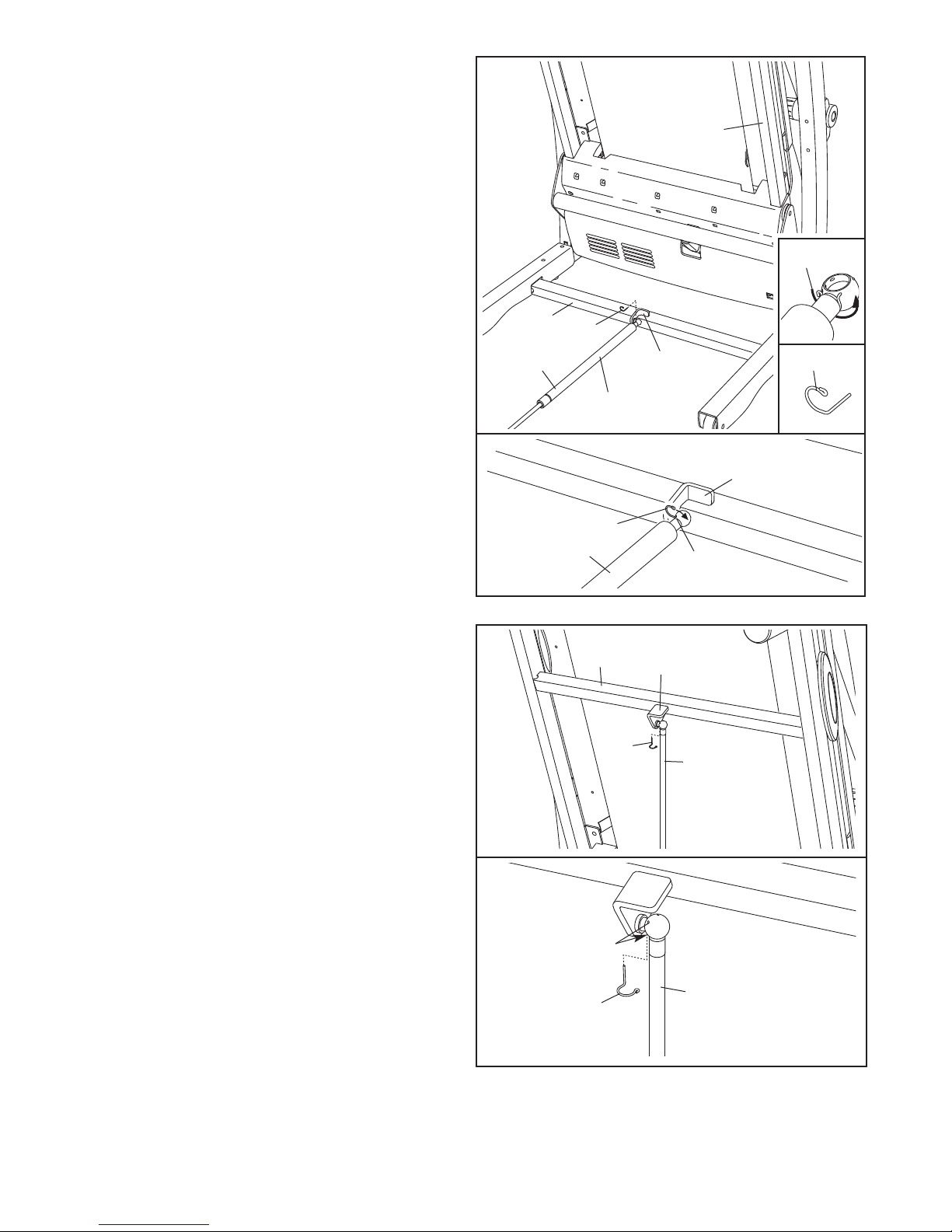

5. Zie de linker inzet-tekening. Zoek naar de twee
Tussenstukken van het Onderstel (11). Open het
meegeleverde smeervetpakket en smeer wat vet
aan beide kanten van beide Tussenstukken voor
het Onderstel. Zoek dan naar de buitenkant van
de twee Tussenstukken van het Onderstel.
Houd een Tussenstuk van het Onderstel (11)
tussen de Rechter Staander (54) en het
Liftonderstel (23) met de buitenkant van het
Tussenstuk van het Onderstel gericht naar de
Rechter Staander.
Til, met de hulp van een tweede persoon, de
voorkant van de loopband op. Bevestig het
Liftonderstel (23) aan de Rechter Staander (54)
met een M10 x 60mm Hechtbout (1), een M10
Platte Tussenring (14), en een M10 Sterring (9);
draai de Hechtbout nog niet helemaal vast.
5
54
1
1
11
23
14
54
14
9
23
11
9
11
Vet
Buitenkant
Boven Aanzicht
9
6. Bekijk de linker inzet-tekening in stap 5. Zoek
naar de buitenkant van het overblijvende
Tussenstuk van het Onderstel (11).
Houdt het overgebleven Tussenstuk van het
Onderstel (11) tussen de Linker Staander (53)
en het Liftonderstel (23), met de buitenkant van
het Tussenstuk van het Onderstel gericht
naar de inker Staander. Maak de Linker
Staander vast aan het Liftonderstel met een M10
x 60mm Hechtbout (1), een M10 Plat Tussenring
(14), en een M10 Sterring (9); draai de
Hechtbout nog niet helemaal vast.
6
53
14 11
9
23
1
114
9
53
11
23
7. Plaats het Bedieningspaneel (91), naar beneden
gericht, op een zacht ondervlak om krassen op
het Bedieningspaneel te voorkomen. Houdt de
Rechter Handleuning (33), met een groot gat in
de zijkant, bij het Bedieningspaneel.
Steek vervolgens de draad van het bedien-
ingspaneel en de draadband in het grote gat in
de zijkant van de Rechter Handleuning (33).
Trek, met gebruik van de neuspunt combinatie
tang, de draad van het bedieningspaneel uit het
gat bij de beugel van de Rechter Handleuning.
Plaats dan de Rechter Staander (33) op het
Bedieningspaneel (91). Zorg dat draden niet
bekneld raken. Begin met een M5 x 16mm
Schroef (85) met een M5 Sterring (7) in de
Rechter Handleuning en daarna met twee M4,2
x 19mm Schroeven (10) in de Rechter
Handleuning. Draai de M5 x 16mm Schroef en
daarna de twee M4,2 x 19mm Schroeven
vast; draai de Schroeven niet te vast.
Maak de inker Handleuning (niet getoond)
op dezelfde manier vast op het
Bedieningspaneel (91). Opmerking: er is geen
draadharnas aan de linkerkant.
7
Draad van het
Bedieningspaneel
Groot
Gat
33
Beugel
85
7
10
91
Draadband
Boven Aanzicht
10

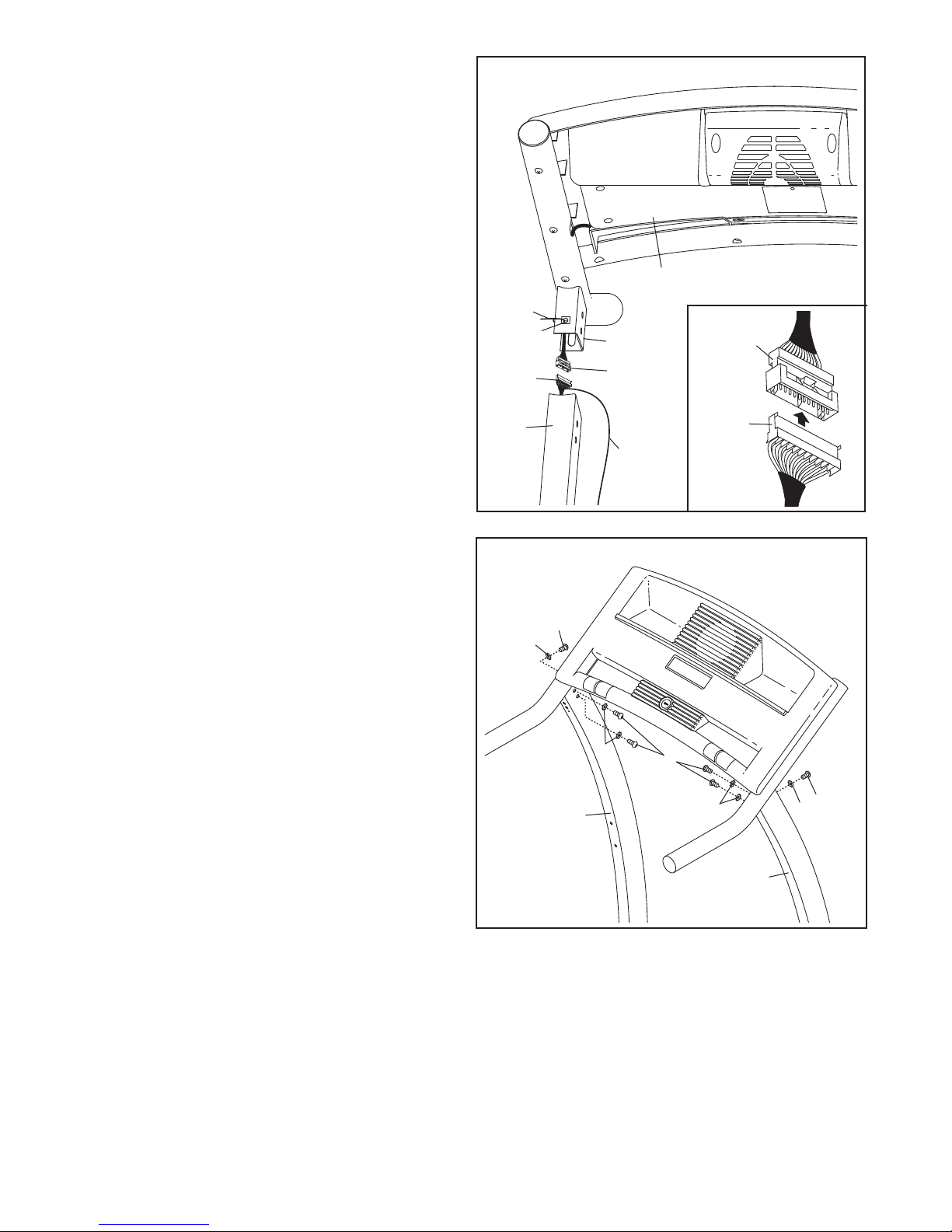

8. Verwijder de plastic draadbanden van de
Rechter Handleuning (33) en de Linker
Handleuning (niet getoond). Druk, mocht dat
nodig zijn, de Kooimoeren (105) terug op hun
plaats. Houdt, met de hulp van een tweede per-
soon, het onderstel van het Bedieningspaneel
(91) bij de Rechter Staander (54).
Verbind de Draadharnas (39) met de draad van
het Bedieningspaneel. Bekijk de inzet-teken-
ing. De koppelstukken zouden makkelijk
samen moeten glijden en op hun plaats
moeten klikken. Als dit niet gebeurt, dient u een
van de koppelstukken te draaien en het nog
eens te proberen. HET BEDIENINGSPANEE
KAN WANNEER DE KOPPE STUKKEN NIET
GOED IN E KAAR ZITTEN BESCHADIGD
WORDEN WANNEER U DE STROOM IN-
SCHAKE T.
Verwijder vervolgens de draadband van de
Draadharnas (39). Steek dan de koppelstukken
en overschot aan draad naar beneden in de
Rechter Staander (54).
8
91
54
39
39
33
Draad-
band
105 Draad
van het
Bediening
-spaneel
Draad van
het
Bediening-
spaneel

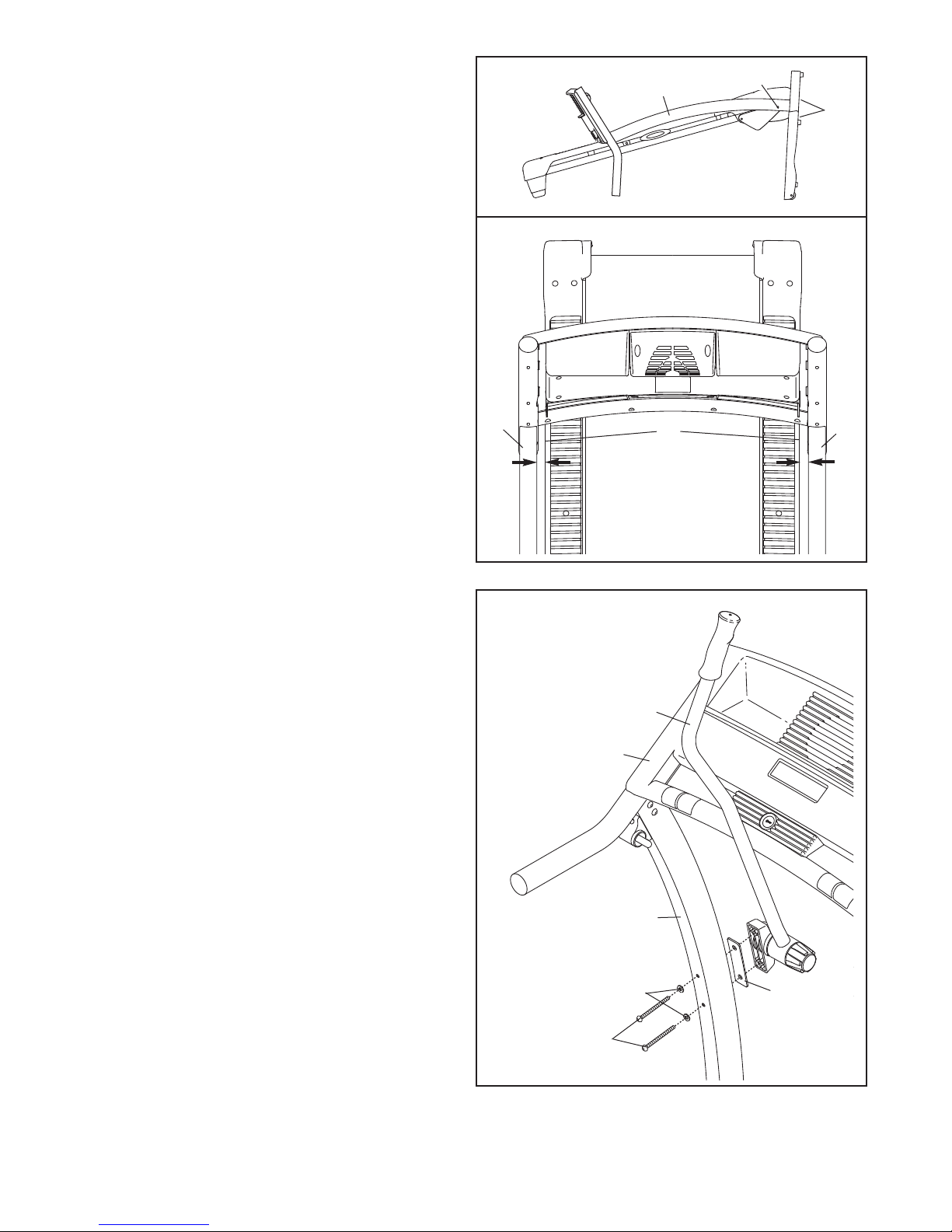

9. Begin met alle zes M8 x 15mm Bouten (8) met
zes M8 Sterringen (5) in de Staanders (53, 54).
Draai dan alle zes Bouten goed vast.
9
5
8
8
5
5
58
54
53
Plastic
Draad-
band
