Profile 545144224 User manual

Profile, Pachtgoedstraat 2, 9140 Temse, Belgium
HANDLEIDING
MODE D’EMPLOI
BENUTZERHANDBUCH
USER MANUAL
545144224
MONOBLOCK AIRCONDITIONER - CLIMATISEUR MONOBLOCK - MONOBLOCK KLIMAGERÄT -
MONOBLOCK AIR CONDITIONER

545144224 MONOBLOCK AIR CONDITIONER NL
1
VEILIGHEIDSINSTRUCTIES
BELANGRIJK
HET TOESTEL DIENT STEEDS RECHTOP TE WORDEN OPGESLAGEN EN VERVOERD,
ANDERS KAN ONHERSTELBARE SCHADE AAN DE COMPRESSOR WORDEN
TOEGEBRACHT. NEEM HET TOESTEL PAS 24 UUR NA INSTALLATIE IN GEBRUIK.
Lees aandachtig de instructies alvorens het apparaat te installeren en/of te gebruiken.
Dit apparaat is uitsluitend bestemd voor gebruik binnenshuis.
Dit apparaat mag enkel worden aangesloten op een 220-240 V / 50 Hz geaard stopcontact.
De installatie moet in overeenstemming zijn met de voorschriften van het land waar het
apparaat wordt gebruikt.
Als u twijfelt aan de geschiktheid van uw elektrische voeding, laat deze dan controleren en zo
nodig aanpassen door een gekwalificeerde elektricien.
Deze air conditioner is getest en veilig voor gebruik. Maar zoals met elk elektrisch apparaat is
voorzichtigheid geboden.
Haal de stekker uit het stopcontact voordat u het apparaat uit elkaar haalt, monteert of
schoonmaakt.
Raak de bewegende delen van het apparaat niet aan.
Steek nooit vingers, potloden of andere voorwerpen door het rooster.
Dit apparaat is niet bedoeld voor gebruik door personen met verminderde fysieke, zintuiglijke
of mentale vermogens. Het is ook niet bestemd voor gebruik door personen met een gebrek
aan ervaring en kennis, tenzij deze onder toezicht staan of instructies hebben gekregen over
het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
Laat kinderen niet zonder toezicht met dit apparaat werken.
Maak het apparaat niet schoon door het te besproeien of onder te dompelen in water.
Sluit het apparaat nooit aan op een stopcontact met behulp van een verlengsnoer. Als er geen
stopcontact beschikbaar is, moet er een worden geïnstalleerd door een gekwalificeerde
elektricien.
Gebruik het apparaat enkel indien het volledig geïnstalleerd is volgens de aanwijzingen in deze
handleiding.
Gebruik het apparaat nooit als het snoer of de stekker beschadigd is. Zorg ervoor dat het
netsnoer niet wordt uitgerekt of blootgesteld wordt aan scherpe voorwerpen/stekels.
Een beschadigd netsnoer moet worden vervangen door de fabrikant of een gekwalificeerde
elektricien om gevaar te voorkomen.
Elk ander onderhoud dan het regelmatig reinigen of vervangen van filters moet worden
uitgevoerd door een erkende servicevertegenwoordiger. Het niet naleven hiervan kan leiden
tot het vervallen van de garantie.
Gebruik het apparaat niet voor andere doeleinden dan waarvoor het bestemd is.
Start het apparaat pas weer op nadat er 3 minuten zijn verstreken sinds deze is uitgezet. Dit
voorkomt schade aan de compressor.
Gebruik nooit de netstekker als schakelaar om het apparaat in of uit te schakelen. Gebruik de
meegeleverde AAN/UIT-knop op het bedieningspaneel.

545144224 MONOBLOCK AIR CONDITIONER NL
2
Het apparaat mag niet worden geïnstalleerd in wasruimten of vochtige ruimten.
Het apparaat moet worden geïnstalleerd in een ruimte zonder ontstekingsbronnen (bv: open
vlammen, een werkend gastoestel of een werkende elektrische verwarming).
Het apparaat moet door een technisch bekwaam persoon op een stevige verticale wand
worden geïnstalleerd. De elektrische voeding mag pas worden aangesloten nadat de installatie
is voltooid.
R290 koelgas voldoet aan de Europese milieurichtlijnen.
R290 heeft een laag GWP (Global Warming Potential) van 3. De airconditioner bevat ongeveer
290g R290 koelgas.
Het apparaat niet installeren of opslaan in een ongeventileerde ruimte met een oppervlakte
kleiner dan 15 m2. De ruimte moet zodanig ingericht zijn dat een eventueel lek van koelgas
niet kan stagneren, gezien er kans op brand of explosie ontstaat wanneer het koelmiddel in
contact komt met elektrische verwarmingselementen, kachels of andere ontstekingsbronnen.
Het koelgas kan reukloos zijn.
Gebruik het product niet en neem contact op met de detailhandelaar voor advies indien er
schade aan het apparaat is ontstaan die het koelsysteem kan hebben aangetast.
Reparaties of onderhoud aan het apparaat mogen uitsluitend worden uitgevoerd door een
gekwalificeerde technicus. Alvorens het apparaat te openen en te onderhouden moet de
bevoegde technicus in het bezit zijn van een exemplaar van de onderhoudshandleiding van de
fabrikant en de daarin vervatte veiligheidsinformatie in acht nemen om ervoor te zorgen dat
alle risico's tot een minimum worden beperkt.
Het koelsysteem mag niet geperforeerd of doorboord worden.
VEILIGHEID EN ENERGIEBESPARINGSTIPS
Dek de uitblaas- of inlaatroosters niet af en beperk de luchtstroom niet.
Houd de roosters schoon. Onder normale omstandigheden hoeven de roosters slechts om de
drie weken te worden schoongemaakt. Bij slechte luchtkwaliteit kan het voorvallen dat dit
vaker dient te gebeuren.
Zet voor de eerste ingebruikname de ventilatorsnelheid op maximaal en de thermostaat 4-5
graden lager dan de huidige temperatuur. Zet daarna de ventilatorknop op laag en zet de
thermostaat op de gewenste stand.
Om de unit te beschermen is het afgeraden de koelmodus te gebruiken wanneer de
omgevingstemperatuur hoger is dan 55°C.
Gebruik het toestel niet wanneer de buitentemperatuur lager is dan 4°C. Gebruik bij lagere
temperaturen kan onherstelbare schade veroorzaken.
Foto's en informatie in deze handleiding kunnen afwijken van het uiteindelijke product. Dit is het
gevolg van voortdurende productverbetering.

545144224 MONOBLOCK AIR CONDITIONER NL
3
INSTALLATIEVIDEO
Voor een uitgebreide installatievideo ga naar: https://www.youtube.com/watch?v=4DSBXT7Wf60
of scan volgende QR code:
GEBRUIK MET DE APP
VOOR DE INSTALLATIE
De werking van met Wi-Fi verbonden producten is afhankelijk van de stabiliteit van uw thuisnetwerk.
Wij zijn niet verantwoordelijk voor de stabiliteit en de capaciteit van uw privé-netwerk, en dus ook niet
voor de optimale functionaliteit van onze producten. Indien u vragen hebt over uw privé Wi-Fi-
netwerk, neem dan contact op met uw Wi-Fi-provider.
Wij zijn voortdurend bezig met het verbeteren en updaten van onze producten en productinformatie.
Het is daarom mogelijk dat er een klein verschil is tussen de beschrijving in deze handleiding en de
werking van het product. Indien er iets afwijkt of niet duidelijk is, kijk op onze website voor de meest
actuele handleiding.
CONNECTEREN VIA DE APP
1. Download en installeer de app "qnect home" uit de Apple App Store of Google Play Store op
uw mobiele apparaat.
2. Activeer de app "qnect home".
Let op : Zorg ervoor dat uw telefoon verbonden is met hetzelfde Wi-Fi netwerk waarmee de
monoblock verbonden is voordat u de connectie start.
3. Maak een nieuwe account aan of log in op uw bestaande account. U kunt ook uw Google- of
Apple-account gebruiken om automatisch in te loggen.
4. Druk op "+" om het apparaat toe te voegen.
5. Selecteer Works with > Monoblock Unit Inverter in de lijst met producten. Volg de stappen in
de app.
6. Uw WiFi netwerk zal automatisch geselecteerd worden. Vul het wachtwoord in en druk op
NEXT. Opmerking : (U kan ook een ander WiFi netwerk selecteren).

545144224 MONOBLOCK AIR CONDITIONER NL
4
7. Controleer of het apparaat stroom heeft en of de Wi-Fi LED snel knippert (2 keer/seconde).
Indien het Wi-Fi lampje niet snel knippert, controleer dan of het apparaat in de stand-bystand
staat. Houd de snelheidsknop 3 seconden ingedrukt (tot u een pieptoon hoort). De Wi-Fi-
verbindingsmodus is nu geactiveerd. Het Wi-Fi-lampje knippert 2 keer per seconde. Indien het
lampje geen 2 keer per seconde knippert houdt u de snelheidsknop nogmaals 3 seconden
ingedrukt.
8. Bevestig dat het Wi-Fi-lampje knippert in de app. Het apparaat wordt nu verbonden met uw
Wi-Fi-thuisnetwerk.
9. Voer de naam van uw apparaat in en druk op OK.
Opmerking : De apparaatnaam zal ook gebruikt worden voor het bedienen van dit apparaat met
Google Assistant of Amazon Alexa.

545144224 MONOBLOCK AIR CONDITIONER NL
5
PRODUCTOVERZICHT
VOORZIJDE
A. Bedieningspaneel
B. Luchtrooster
C. Jaloezie
D. Paneel voorzijde
A
B
C
D

545144224 MONOBLOCK AIR CONDITIONER NL
6
ACHTERZIJDE
A. Beugels voor muurbevestiging
B. Paneel achterzijde
C. Luchtrooster
D. Luchtrooster
E. Afvoerpijp
A
B
C
E
D

545144224 MONOBLOCK AIR CONDITIONER NL
7

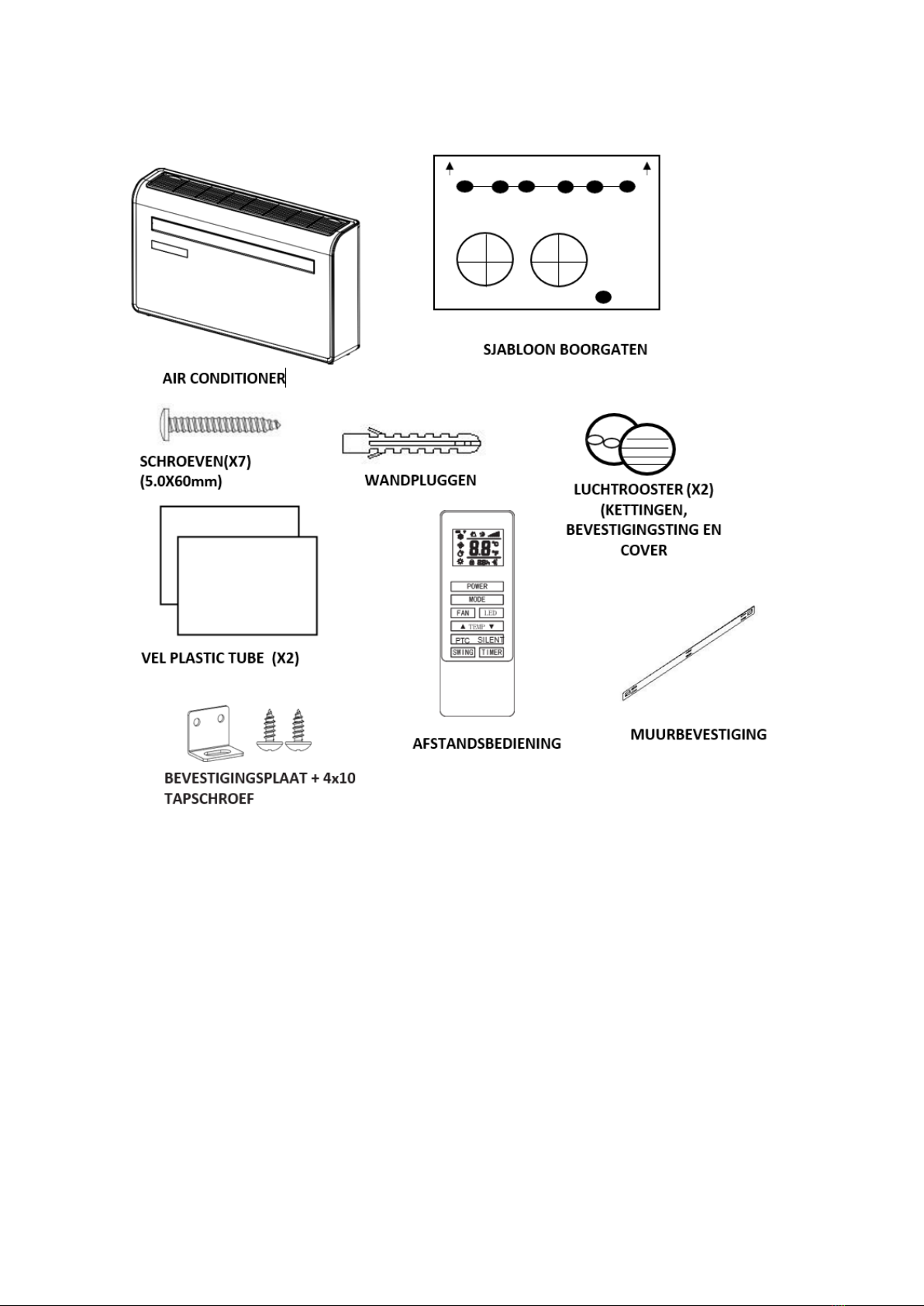

INHOUD VERPAKKING

545144224 MONOBLOCK AIR CONDITIONER NL
8
BENODIGD GEREEDSCHAP
OPGELET: Alvorens met de installatie te beginnen dient u ervoor te zorgen dat u over al het benodigde
materiaal beschikt en dat u de instructies begrijpt. In geval van twijfel moet professioneel advies
worden ingewonnen.
De persoon die het apparaat installeert moet zich ervan vergewissen dat de geplande plaats geschikt
is, dat er zich geen kabels en leidingen in de muur bevinden, en geen andere obstructies op de muur
die een gevaar zouden vormen en/of de voltooiing van de installatie zouden verhinderen.

545144224 MONOBLOCK AIR CONDITIONER NL
9
INSTALLATIE
Dit apparaat wordt rechtstreeks via de achterkant
geventileerd en dient dus op een buitenmuur te
worden geïnstalleerd.
Installeer het apparaat enkel op een vlakke, stevige en
betrouwbare muur. Zorg ervoor dat er zich geen
kabels, buizen, stalen balken of andere obstakels
achter de muur bevinden.
Laat ten minste 10 cm ruimte links, rechts en onderaan
het apparaat. Boven het apparaat moet ten minste 25
cm ruimte worden vrijgelaten voor een goede
luchtstroom.
Plak het bijgeleverde installatiesjabloon op zijn plaats op de
muur en zorg ervoor dat de referentielijn waterpas staat.
Boor een opening voor de afvoerbuis met de 20mm
boor. Zorg ervoor dat de opening een neerwaartse
hoek maakt (min. 5 graden) zodat het water goed kan
weglopen. Een afvoer die niet goed werkt kan
onherstelbare schade aan het apparaat veroorzaken.
Controleer de leiding dus regelmatig op vuil en maak
indien nodig schoon. Het is aangeraden om de afvoer te
isoleren zodat deze ook bij lagere temperaturen
vorstvrij blijft.
Gebruik de kernboor van 180 mm om de twee
gaten voor de ventilatie van de eenheden te
boren. OPGELET: zorg ervoor dat beide gaten
zijn uitgelijnd met het sjabloon!

545144224 MONOBLOCK AIR CONDITIONER NL
10
Gebruik het sjabloon vervolgens om de plaats van de schroeven voor de ophangrail af te tekenen.
Contoleer of de rail recht komt te hangen met behulp van een waterpas. Indien ja, boor de
gemarkeerde gaten met de boor van 8 mm en breng de pluggen aan. Breng de ophangrail in lijn met
de gaten en bevestig de rail op zijn plaats met de bijgeleverde schroeven.
Controleer vervolgens of de ophangrail stevig aan de muur is bevestigd zodat er geen gevaar bestaat
dat het toestel kantelt of valt.

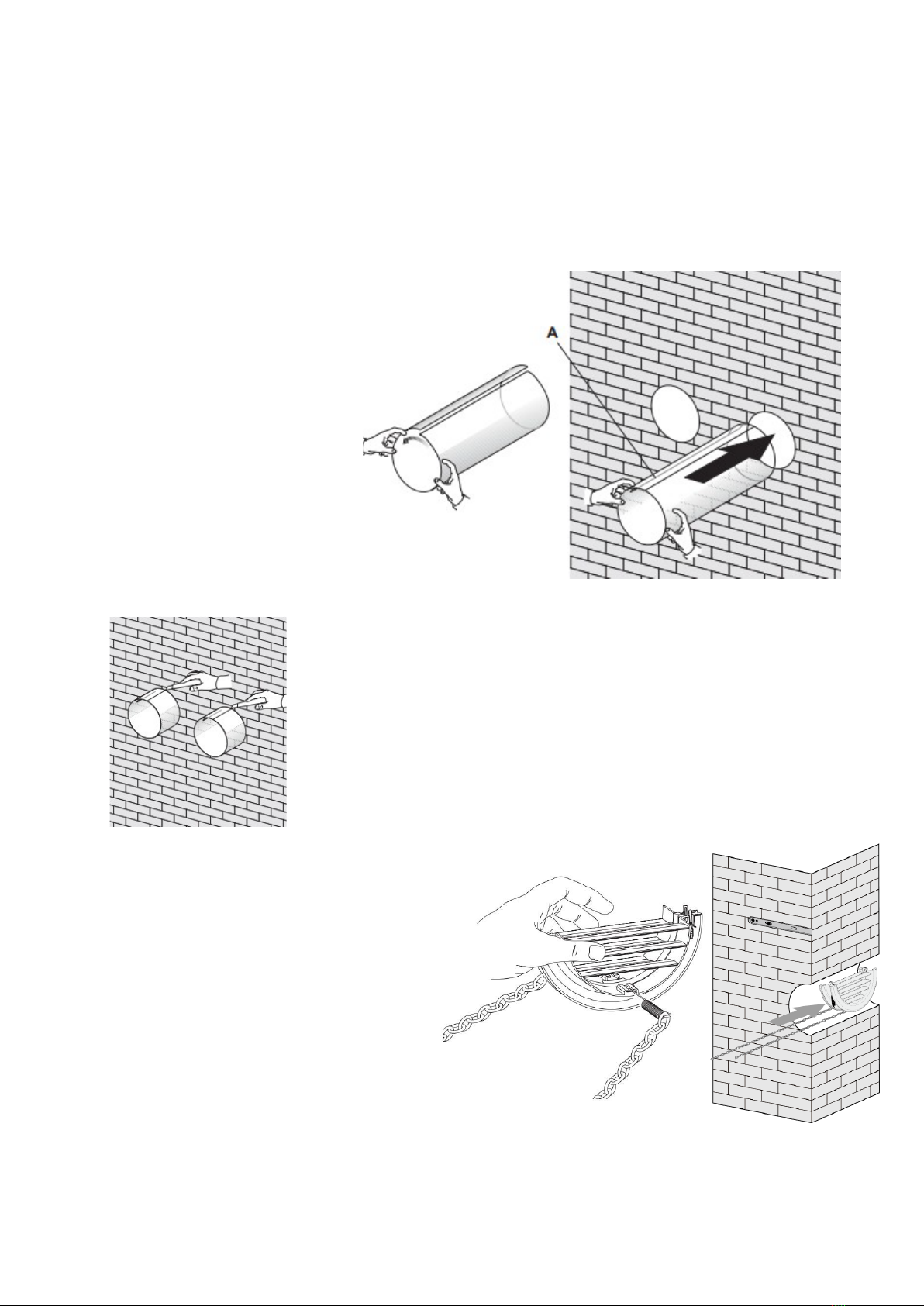

Rol nu de vellen voor de plastic
tubes op tot een buis en steek ze in
de eerder gemaakte gaten. Zorg
ervoor dat de tubes vlak tegen de
binnenmuur liggen.
Ga naar buiten en snijd het overtollige materiaal van de tubes af met een
scherp mes.
Steek nu de bevestigingsring van het
luchtrooster in een van de gemaakte gaten van
180 mm. Vouw vervolgens de cover van het
rooster in tweeën. Bevestig de kettingen aan
beide zijden van het luchtrooster en schuif het
rooster door het gat naar buiten.

545144224 MONOBLOCK AIR CONDITIONER NL
11
Vouw de cover uit. Maak nu de kettingen stevig vast door ze aan de
bevestigingsring te haken. Hierdoor zal het luchtrooster stevig op z’n
plaats blijven zitten. Herhaal deze stappen om het tweede luchtrooster
te installeren.
Indien de ketting te lang is: verwijder de overtollige lengte door ze
door te knippen. OPGELET: Houd de buitenroosters horizontaal en
naar beneden gericht.
Plaats het apparaat tegen de muur, lijn de ophanggaten
uit met de haken op de ophangrail en laat het apparaat
voorzichtig op zijn plaats rusten. Schuif de afvoerpijp
door het afvoergat.
OPMERKING: Het uiteinde van de afvoerpijp moet
uitkomen in een open ruimte of afvoer. Vermijd
beschadiging of vernauwing van de afvoerpijp. Een
slechte afvoer kan de werking van het apparaat
negatief beïnvloeden of zelfs beschadigen.

545144224 MONOBLOCK AIR CONDITIONER NL
12
Bevestig het apparaat nu definitief aan de muur met behulp van de schroeven en
bevestigingsplaatjes:

545144224 MONOBLOCK AIR CONDITIONER NL
13
GEBRUIK VAN HET PRODUCT
BEDIENINGSPANEEL
A. Digitale display
B. Koelen
C. Luchttoevoer
D. Ontvochtigen
E. Verwarmen
F. PTC
G. Snelheid
H. Aan/Uit
I. Modus
J. Snelheid
K. Timer
L. UP/DOWN toetsen (verhogen/verlagen)
A
B
C
D
E
F
L
K
J
I
H
G
L

545144224 MONOBLOCK AIR CONDITIONER NL
14
AFSTANDSBEDIENING
Het apparaat kan ook bediend worden met de meegeleverde afstandsbediening.
POWER
Zet het apparaat AAN of UIT.
MODE
Druk op de MODE knop om te wisselen
tussen de verschillende modi: koelen,
verwarmen, ventileren en ontvochtigen.
FAN
Schakel tussen hoge, gemiddelde en lage
ventilatorsnelheid.
LED
Zet de LED verlichting aan of uit.
Druk op de UP-toets om de gewenste
temperatuur of timerduur te verhogen
Druk op de DOWN-toets om de gewenste
temperatuur of timerduur te verlagen
PTC
Zet de PTC modus (additionele verwarming)
aan of uit. Wanneer PTC op “aan” staat
verschijnt de indicatie . Indien PTC op
“uit’ staat verdwijnt de indicatie. (Enkel
indien de functie “verwarmen” actief is)
SILENT
Zet de ventilator in slaapmodus. De
ventilator gaat trager draaien en het toestel
maakt minder lawaai.
SWING
Zet de SWING functie aan of uit (deze functie
werkt enkel met de afstandsbediening).
TIMER
Druk op de TIMER toets om de timer in te
stellen.
FUNCTIES VAN HET APPARAAT
POWER
Druk op POWER om het apparaat aan of uit te zetten.
MODE
Druk op MODE om te schakelen tussen de 4 verschillende modi. De display
het symbool van de geselecteerde modus tonen.
COOLING
De ‘koel’ modus staat standaard op 22°C en koelt de lucht
terwijl warme lucht naar buiten wordt gestuurd. De gewenste
temperatuur kan worden ingesteld met de UP/DOWN toetsen
tussen 16°C en 30°C. De ventilatorsnelheid kan worden
aangepast met de snelheidtoets.

545144224 MONOBLOCK AIR CONDITIONER NL
15
DRY
In de ‘ontvochtigen’ modus wordt vocht aan de lucht
onttrokken, dat via de geïnstalleerde afvoerpijp naar buiten
wordt afgevoerd. De ventilatorsnelheid kan in deze modus
niet worden aangepast.
FAN
In de ‘ventilatie’ modus zal het apparaat de lucht in de kamer
laten circuleren, en niet koelen,
verwarmen of ontvochtigen. De ventilatorsnelheid kan
worden aangepast met de snelheidsknop.
HEATING
De ‘verwarmen’ modus staat standaard op 24°C en verwarmt
de lucht binnen terwijl koele lucht naar buiten wordt
gestuurd. De gewenste temperatuur kan worden ingesteld
met de UP/DOWN toetsen tussen 16°C en 30°C. De
ventilatorsnelheid kan worden aangepast met de
snelheidsknop.
PTC
PTC-modus: deze additionele verwarming zorgt ervoor dat het
toestel sneller en beter opwarmt. Hierdoor zal het toestel
minder vaak en korter de defrost cyclus moeten doorlopen.
FAN SPEED
Druk op de knop FAN SPEED om de ventilatorsnelheid te
wijzigen tussen Laag, Gemiddeld en Hoog. De
ventilatorsnelheid kan niet worden aangepast in de
‘ontvochtigen’ of slaapmodus.
TIMER
De 24-uurs timer kan worden gebruikt om een uitgestelde start of een
ingestelde werkingsperiode in te stellen. De timers kunnen niet worden
gecombineerd. In de app kunnen wel verschillende werkingsperiodes
gecombineerd worden.
UITSCHAKEL TIMER: Terwijl het apparaat AAN staat: druk op de timerknop;
op het display verschijnt 5 keer "0". Na de 5de flits; gebruik de UP/DOWN
knoppen om de tijdsduur in te stellen in intervallen van 1 uur (min. 1, max.
24 uur). Wanneer de timer is afgelopen schakelt het toestel automatisch
uit.
UITGESTELDE START TIMER: Terwijl het apparaat AAN staat: druk op de
timerknop; op het display verschijnt 5 keer "0". Na de 5de flits; gebruik de
UP/DOWN knoppen om de tijdsduur in te stellen in intervallen van 1 uur
(min. 1, max. 24 uur). Nadat dit interval is verstreken zal het apparaat
automatisch aanspringen in dezelfde modus als de modus waarin het
stond toen het de laatste keer werd uitgeschakeld.
UP/DOWN
Wordt gebruikt in de koel- en verwarmingsmodi om de gewenste
kamertemperatuur in te stellen. Wordt ook gebruikt bij het instellen van
de timer om de tijdsduur aan te passen.
SING MODE
Terwijl het apparaat AAN staat: druk op de SWING toets. De jaloezie zal nu
automatisch op en neer zwaaien. Druk nogmaals op de SING toets en de

545144224 MONOBLOCK AIR CONDITIONER NL
16
jaloezie blijft in zijn huidige positie staan. De swing modus kan enkel met
de afstandsbediening worden ingesteld en staat standaard ingeschakeld.
COMPRESSOR
PROTECTION
Er is een vertraging van 3 minuten bij het inschakelen. Om de levensduur
van de compressor en de elektronische componenten te beschermen moet
u minstens 5 minuten wachten om het apparaat weer aan te zetten nadat
u het hebt uitgezet.
PROBLEMEN OPLOSSEN
Dit apparaat mag enkel worden gerepareerd of gedemonteerd door een bevoegd persoon. Neem bij
aanhoudende problemen contact op met de fabrikant. Bij ondeskundige reparatie vervalt de garantie
en kan het apparaat defect raken, hetgeen kan leiden tot letsel en materiële schade. Gebruik het
apparaat alleen volgens de aanwijzingen in deze gebruiksaanwijzing en voer enkel de hier geadviseerde
handelingen uit.
PROBLEEM
REDEN
OPLOSSING
Het apparaat werkt
niet.
Er is geen elektriciteit.
Controleer of de stekker in het
stopcontact zit en of het stopcontact
normaal werkt.
De omgevingstemperatuur is
te laag of te hoog.
Gebruik de machine enkel bij een
kamertemperatuur tussen 7 en 35°C.
In de koelmodus is de
kamertemperatuur lager dan
de gewenste temperatuur; in
de verwarmingsmodus is de
kamertemperatuur hoger dan
de gewenste temperatuur.
Stel de gewenste kamertemperatuur
opnieuw in.
In de ontvochtigingsmodus is
de omgevingstemperatuur
laag.
Zorg ervoor dat de kamertemperatuur
hoger is dan 17°C
bij gebruik van de
ontvochtigingsmodus.
Er is direct zonlicht.
Gebruik gordijnen om de warmte van de
zon te verminderen.
Het koelings- of
verwarmingseffect is
onvoldoende.
Deuren of ramen staan open;
er zijn veel mensen in de
kamer; of in de koelmodus zijn
er
andere warmtebronnen in de
ruimte aanwezig.
Sluit deuren en ramen; verhoog het
vermogen van de airconditioning.
De roosters zijn vuil/verstopt.
Maak de roosters schoon.
De luchtinlaat of -uitlaat is
geblokkeerd.
Zorg ervoor dat er geen blokkades zijn,
controleer dat het apparaat
volgens de
instructies werd geïnstalleerd.
Het apparaat lekt.
Het apparaat staat scheef.
Gebruik een waterpas om na te kijken of
het apparaat recht hangt. Indien niet het
geval, haal het apparaat van de muur en
installeer opnieuw.
De afvoerpijp is geblokkeerd.
Kijk de afvoerpijp na op blokkages.

545144224 MONOBLOCK AIR CONDITIONER NL
17
De compressor werkt
niet.
Oververhittingbeveiliging
operationeel.
Wacht 3 minuten tot de temperatuur is
gedaald, en start dan het apparaat
opnieuw op.
De afstandsbediening
werkt niet.
De afstand tussen het
apparaat
en de
afstandsbediening is te groot.
Laat de afstandsbediening dicht bij het
apparaat
komen, en zorg ervoor dat de
afstandsbediening direct in de richting van
de ontvanger van de afstandsbediening
wijst.
De afstandsbediening is niet
uitgelijnd met de richting van
de
afstandsbedieningsontvanger.
Batterijen zijn op.
Vervang de batterijen.
Als er problemen optreden die niet in de tabel staan of als aanbevolen oplossingen niet werken, neem
dan contact op met de fabrikant.
ERROR CODES
ERROR Code
ERROR omschrijving
ERROR
Code
ERROR omschrijving
F1
Fout in IPM van compressor
FE
EE fout (buiten)
F2
Fout in PFC/IPM
PA
Temperatuur luchtsensor geeft
abnormale waarden aan
F3
Fout start compressor
P1
Bescherming tegen oververhitting
van de compressor
F4
Compressor loopt uit stap
PE
Abnormale koelmiddelcirculatie
F5
Storing in detectielus
PH
Uitlaat temperatuur bescherming
FA
Fasestroom
overstroombeveiliging
PC
Bescherming tegen overbelasting
van de spoelbuis (buiten)
P2
DC busspanning
onderspanningsbeveiliging
E3
DC ventilator terugkoppeling
mislukt (binnen)
E4
Communicatiefout (binnen
en buiten)
P6
De bescherming van de
spoelbuisoverbelasting (binnen)
F6
PCB-communicatiefout
P7
Ontdooiingsbescherming op
batterijbuis (binnen)
P3
AC Ingangsspanning
bescherming
E2
Fout in de sensor op de binnenbuis
van de batterij
P4
AC te sterke
intensiteitbescherming
E1
Fout van de temperatuursensor
(binnen)
P5
AC
onderspanningsbeveiliging
P8
Zerp-crossing foutenopsporing
(binnen)
F7
Fout in de bobinesensor
(buiten)
EE
EE-fout (binnen)
F8
Fout in sensor op aanzuigpijp
E5
De fout van de water-plonsmotor
E0
Fout in sensor op
uitblaaspijp
E8
De ventilator koppelt fout terug
E6
Fout in temperatuursensor
(buiten)
FL
Water-vol bescherming
E7
Fout ventilatormotor
(buiten)

545144224 MONOBLOCK AIR CONDITIONER NL
18
TECHNISCHE INFORMATIE
MODEL
545144224
Capaciteit koelen/verwarmen 3.5kW / 2.93kW
Nominaal vermogen
koelen/verwarmen
1340W / 815W
Nominale stroom
koelen/verwarmen
6.0A/4.0A
PTC verwarmingsvermogen/-
stroom
800W/3.5A
Luchtstroom 520 m3/u (koelen), 300 m3/u (verwarmen)
EER rate 2.6
COP rate 3.6
Geluidsniveau 60dB (A)
Koelmiddel R290/290g
Toegestane overdruk
0.8/2.8MPa
Maximaal toelaatbare druk 1.3/3.8MPa
Voeding 220-240V /50Hz
Netto gewicht 43.5kg
Afmetingen (LxBxH) 1000 x 585 x 200 mm
Het apparaat moet naar buiten worden geventileerd wanneer het in de luchtkoelings- en
verwarmingsmodus staat. In regel met de EU verordening EN12102 is dit een plaatselijke
airconditioner die minder dan 58dB(A) produceert.
R290

545144224 MONOBLOCK AIR CONDITIONER FR
1
CONSIGNES DE SÉCURITÉ
IMPORTANT
L'APPAREIL DOIT TOUJOURS ÊTRE STOCKÉ ET TRANSPORTÉ EN POSITION VERTICALE,
SOUS PEINE DE CAUSER DES DOMMAGES IRRÉPARABLES AU COMPRESSEUR. NE PAS
METTRE L'APPAREIL EN SERVICE AVANT 24 HEURES APRÈS SON INSTALLATION.
Veuillez lire attentivement les instructions avant d'installer et/ou d'utiliser l'appareil.
Cet appareil est destiné à un usage intérieur uniquement.
Cet appareil ne peut être raccordé qu'à une prise électrique de 220-240 V/50 Hz mise à la terre.
L'installation doit être conforme à la réglementation du pays où l'appareil est utilisé.
Si vous avez des doutes sur l'adéquation de votre alimentation électrique, faites-la vérifier et,
si nécessaire, régler par un électricien qualifié.
Ce climatiseur a été testé et peut être utilisé en toute sécurité. Toutefois, comme pour tout
appareil électrique, il faut faire preuve de prudence.
Débranchez l'appareil avant de le démonter, de l'assembler ou de le nettoyer.
Ne touchez pas les pièces mobiles de l'appareil.
Ne passez jamais vos doigts, crayons ou autres objets à travers la grille.
Cet appareil n'est pas destiné à être utilisé par des personnes dont les capacités physiques,
sensorielles ou mentales sont réduites. Il n'est pas non plus destiné à être utilisé par des
personnes manquant d'expérience et de connaissances, à moins qu'elles n'aient été
supervisées ou instruites de l'utilisation de l'appareil par une personne responsable de leur
sécurité.
Ne laissez pas les enfants sans surveillance lorsque vous utilisez cet appareil.
Ne nettoyez pas la machine en la pulvérisant ou en l'immergeant dans l'eau.
Ne branchez jamais l'appareil à une prise murale en utilisant une rallonge. Si une prise de
courant n'est pas disponible, elle doit être installée par un électricien qualifié.
N'utilisez pas l'appareil s'il n'est pas entièrement installé conformément aux instructions de ce
manuel.
N'utilisez jamais l'appareil si le cordon ou la fiche est endommagé. Veillez à ce que le cordon
d'alimentation ne soit pas tendu ou exposé à des objets pointus ou à des prises.
Un cordon d'alimentation endommagé doit être remplacé par le fabricant ou un électricien
qualifié pour éviter tout danger.
Tout entretien autre que le nettoyage ou le remplacement régulier des filtres doit être effectué
par un représentant de service autorisé. Tout manquement à cette obligation peut entraîner
l'annulation de la garantie.
N'utilisez pas l'appareil à des fins autres que celles auxquelles il est destiné.
Ne redémarrez pas l'appareil avant que 3 minutes se soient écoulées depuis son arrêt. Cela
permet d'éviter d'endommager le compresseur.
N'utilisez jamais la prise de courant comme interrupteur pour allumer ou éteindre l'appareil.
Utilisez le bouton ON/OFF fourni sur le panneau de contrôle.
L'appareil ne doit pas être installé dans des toilettes ou des endroits humides.
L'appareil doit être installé dans une zone exempte de sources d'inflammation (par exemple,
flammes nues, appareil à gaz en fonctionnement ou chauffage électrique).
