PROLED FLEX TUBE PRO RGB User manual

21
USER MANUAL
BEDIENUNGSANLEITUNG
FLEX TUBE PRO RGB
1. Type / Typ: FLEX TUBE PRO RGB
2. Input voltage / Eingangsspannung: DC 24V
3. Power / Leistungsaufnahme : 11 W/m
4. Dimension / Abmessungen: 16 x 29mm
5. LED quantity / Anzahl: 60 LEDs/mtr
6. Min. cutting length / Min. Schnittabstand: 100mm (6 LEDs)
7. Max. running length: 10mtrs for single end feed
ATTENTION: for outside usage only max. 7m
Länge pro Einspeisung: 10mtr bei einseitiger Einspeisung
ACHTUNG: Bei Verwendung im Freien max. 7m
8. Light color / Lichtfarbe: RGB
Use LED Controller to realize color changes.
LED-Controller für Farbwechsel notwendig
9. Min. bent diameter / Min. Biegeradius: 120mm
Do not twist the light . Nicht verdrehen
10.Protection rate / Schutzklasse: IP65
11.Protection rate for IP65: All connector joints must be connected
correctly to achieve IP65 rating.
Schutzklasse IP65: Alle Anschlüsse müssen korrekt ausgeführt sein
um die Schutzklasse IP65 zu erreichen
12.Can be cut and extended. Kann geschnitten und erweitert werden
13.Working ambient temperature / : -20°C - 45°C
Arbeits-Umgebungstemperatur: -20°C - 45°C
14.Operating (bending) ambient temperature: 0°C - 45°C
Betriebs-Umgebungstemperatur (Biegen): 0°C - 45°C
ACCESSORIES / ZUBEHÖR
IP65 Accessories Kit / IP65 Zubehör Kit
Single End Connection / Einseitiger Anschlußverbinder
L341A04 = Left side / linke Seite
L341A05 = Right side / rechte Seite
01 (or 02) Front Connector / Vord. Anschl.
Cover / Abdeckung
Anti-skidding clip / Anti-Rutsch-Klammer
HST / Schrumpfschlauch
End Cap Accessories Kit / Endkappen-Kit Art. L341A01
End Cap / Endkappe
Shading Sheet / Abdeckkappe
HST / Schrumpfschlauch
1 pc/St.
1 pc/St.
1 pc/St.
1 pc/St.
1 pc/St.
2 pcs/St.
1 pc/St.
Front Connector Accessories Kit / Verbindungsanschluß-Kit
Remark: HST--Heat Shrink Tube
Auxiliary Kit / Ergänzungs-Kit Art. L65XT909
Glue / Kleber 1 pc/St.
Remark: HST--Heat Shrink Tube
WARNING AND CAUTION /
WARNUNGEN UND HINWEISE
WARNING / WARNUNG
1.Before making any cuts, installation, maintenance or connection, be sure the mains is
disconnected!
Bitte vor dem Schneiden, Montage, Wartung oder Verbindung sicherstellen, dass
Hauptzuleitung abgeklemmt ist !
2. NOTE: ALL CONNECTOR JOINTS MUST BE CONNECTED CORRECTLY TO
ACHIEVE IP65 RATING.
ACHTUNG: ALLE VERBINDUNGEN MÜSSEN KORREKT AUSGEFÜHRT SEIN UM IP65
ZU ERREICHEN.
3. Please operate this flex light by instructions, and confirm the work voltage, it must be matched
with product requirements
Bitte benutzen Sie den Flex Tube gemäß der Bedienungsanleitung und vergewissern Sie sich,
dass die Spannung den Produktanforderungen entspricht.
4. Please confirm the polarity of connector before insertion front connection cable.
Vergewissern Sie sich vor dem Anschluss des Verbinders, dass die Polarität des Anschlusses
übereinstimmt.
5. Connect and cut this product correctly. Any wrong operation will damage this product.
Verbinden und schneiden Sie korrekt. Jegliche fehlerhafte Ausführung wird das Produkt
beschädigen.
6. No pressing on this product during storage, long term pressing may lead to damage.
Nicht während der Lagerung zusammendrücken. Längerfristiges zusammendrücken kann zu
Beschädigungen führen.
7.Use qualified DC power supply./ Benutzen Sie qualitativ hochwertige DC Netzteile
8.Min. bending diameter 120mm,see Fig.1./ Min. Biegedurchmesser 120 mm, siehe Fig. 1
9.Do not twist the light as Fig.2 and Fig.3. / Nicht verdrehen gemäß Fig. 2 und 3.
10.Do not hang this flex light in sky as Fig.4. / Nicht in der Luft aufhängen wie in Fig. 4
11.Cutting at wrong location will result in a failure of light! See Fig.5.
Schneiden an falscher Stelle führt zu Funktionsausfall! Siehe Fig. 5.
Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com

01
PCB
CAUTION
ACHTUNG
ASSEMBLY AND INSTALLATION
ZUSAMMENBAU UND MONTAGE
1.Suitable for mounting on normally flammable surfaces
Montierbar auf normal entflammbaren Oberflächen.
2.Use only factory-recommended connectors and accessories.
Nur mit originalen Verbindern und Zubehör verwenden.
3. To ensure its long life span, operate the light properly in accordance to the instructions.
Um eine lange Lebensdauer zu gewährleisten, betreiben Sie das Leuchtmittel nur
gemäß der Bedienungsanleitung.
4. Do not operate in more than 45°C ambient temperature.
Nicht bei Umgebungstemperatur über 45°C betreiben
5.Assemble the Connector correctly as Fig.6.
Verbindungsstück gemäß Fig. 6 korrekt zusammenbauen
6.Max. running length depends on the energizing way as Fig.7 shown.
Max. benutzbare Länge hängt von der Einspeisung, wie in Fig 7 ab.
7.Do not operate light when ambient temperature is below 0°C that may injury the light.
Bitte Leuchtmittel nicht unter 0°C Umgebungstemperatur betreiben.
1.Turn off the electricity before operation.
Vor den Arbeiten bitte Zuleitung unterbrechen.
2.Cutting the light at correct location ( if needed).
Leuchtmittel auf erforderliches Maß zuschneiden (falls notwendig).
3.Assemble light according to Fig.8.
Zusammenbau des Leuchtmittels gemäß Fig. 8 .
4.Install U channel and light according to Fig.9.
Befestigungsprofil gemäß Fig. 9 befestigen.
5.Wiring all connectors to the power line and checking whole circuit wiring.
Cable color coding basics Refer to Fig.10.
Schließen Sie alle Verbindungsstücke an die Zuleitung an und überprüfen alle Kabel.
Farbcodierung der Kabel siehe Fig. 10.
6.Applying controller to Fig.11.
Schließen Sie die Steuerung gemäß Fig. 11
120mm
Light Surface
Lichtaustritt
FIGURES
BILDER

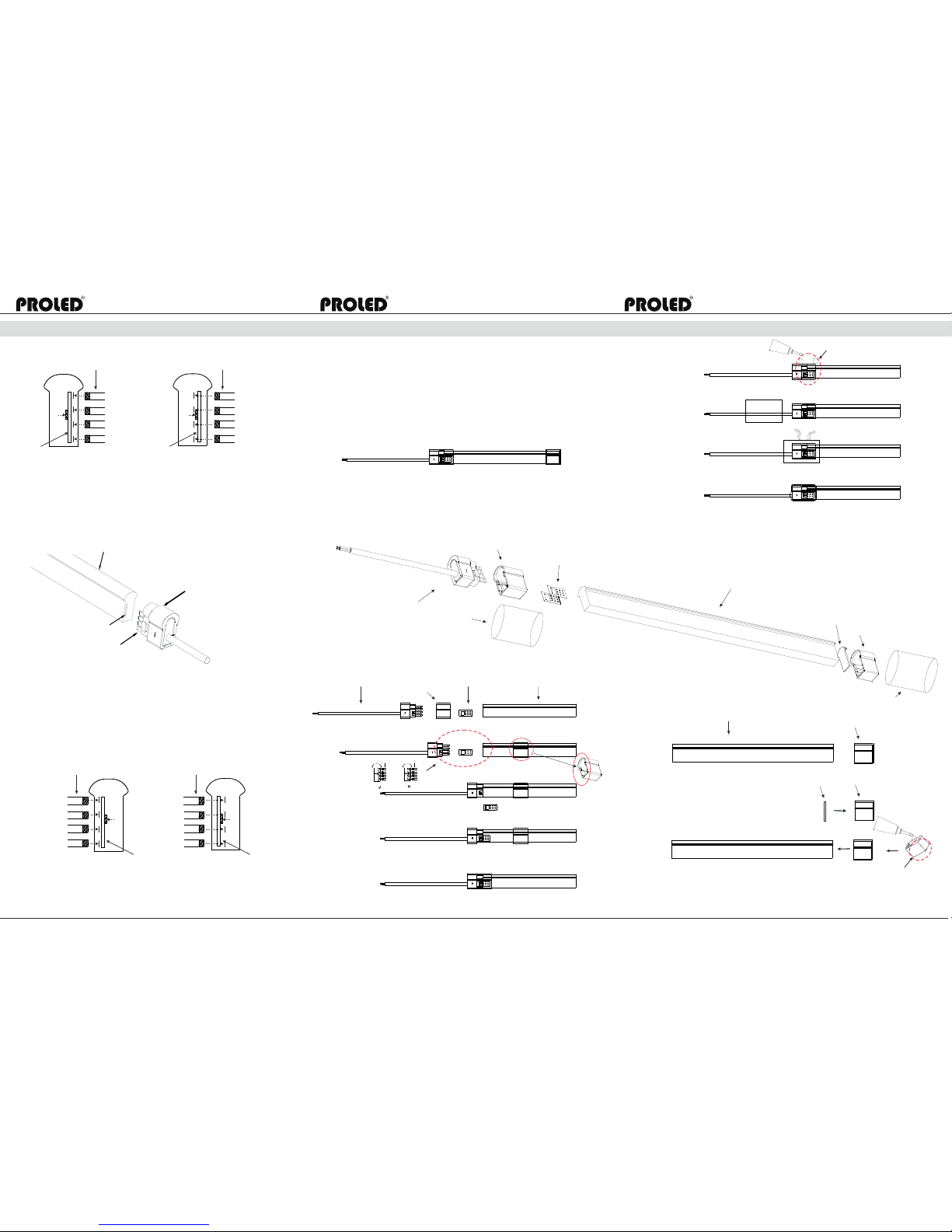

Fig.1 Minimum bent diameter 120mm
Minimaler Biegeradius 120 mm
Twist the light is forbidden and correct bending way
Verdrehen des Flex Tubes ist verboten. Korrektes biegen
Light Surface
Lichtaustritt
√
Light Surface
Lichtaustritt ×
×
Light Surface
Lichtaustritt
×
√
Fig.2 Fig.3
Light Surface
Lichtaustritt
Light Surface
Lichtaustritt
Fig.4 Hang suspended installation as the picture illustrated is
forbidden.
Montage gemäß nachfolgenden Bildern ist nicht zulässig.
①②
××
Fig.5 Unit cutting guide
Zuschnittanleitung
Light Surface
Lichtaustritt
PCB
LED
PVC
100mm Cutting line
Schnittlinie
√
×
×
×
The correct cutting way, R=90°
Richtige Schnittweise, R=90°
Wave cutting is incorrect
Welliges schnieiden ist falsch
R>90° is incorrect
R>90° ist falsch
R<90° is incorrect
R<90° ist falsch
Beginning cutting
Schnittanfanfg
Fig.6 Correct insert position of connector pins
Richtige Einbauart der Verbindungspins
For 01 Type Front Connector / Für Verbindungsanschluß Typ 01
Light Surface
Lichtaustritt
Connector Pins
Verbindungspins
01 Front Connector
01 Verbindungsanschluß
53 4
Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com

LED LED
LED
LED
PCB PCB
PCB PCB
Connector Pins
Verbinder Pins
Connector Pins
Verbinder Pins
√
×
For 02 Type Front Connector /
Für 02 Typ Verbindungsanschluß
Light Surface / Lichtaustritt
02 Front Connector /
02 Verbindungsanschluß
Connector Pins /
Verbinder Pins
PCB
Connector Pins
Verbinder Pins
Connector Pins
Verbinder Pins
√
×
Fig.7 Energizing Way / Anschlußart
Single end connection: Max. length 10m
ATTENTION: For outside usage only max. 7m
Einseitiger Anschluss: Max. Länge 10m
ACHTUNG: Bei Verwendung im Freien max. 7m
8
67
Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
Front Connector /
Verbindungsanschluß
Cover / Abdeckung
Anti-skidding Clip / Anti-Rutsch-Klammer
Light Surface / Lichtaustritt
End Cap / Endkappe
Front Connector /
Verbindungsanschluß
Anti-skidding Clip /
Anti-Rutsch-Klammer
Cover /
Abdeckung
Light Surface /
Lichtaustritt
Light Surface / Lichtaustritt End Cap / Endkappe
Step
1.
2.
3.
4.
Step
1.
2.
Shading sheet / Abdeckkappe
End Cap / Endkappe
Shading Sheet /
Abdeckkappe
HST /
Schrumpfschlauch
HST /
Schrumpfschlauch
Glue /
Kleb er
Fill in 1/3 glue / mit 1/3 Kleber füllen
Fig.8 IP65 Connector Assemble / Zusammenbau IP65 Anschluß
Pins on the back of PCB
is correct. Refer to Fig . 6 /
Pins an der Rückseite der
Platine ist richtig.
Siehe Fig. 6.
Con necto r Pins
Verbin der P ins
Con necto r Pins
Verbin der P ins
Pay attention to
wide open side
Aufpassen auf weit
geöffnete Seite
5.
6.
7.
8.
Glu e /
Kleber
Glues on the edges / Kleber an den Enden
HEAT
HITZE
10
02

9
Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
3.
4.
5.
6.
Glue on the edges / Kleber am Ende
HEAT
HITZE
Glue /
Klebe r

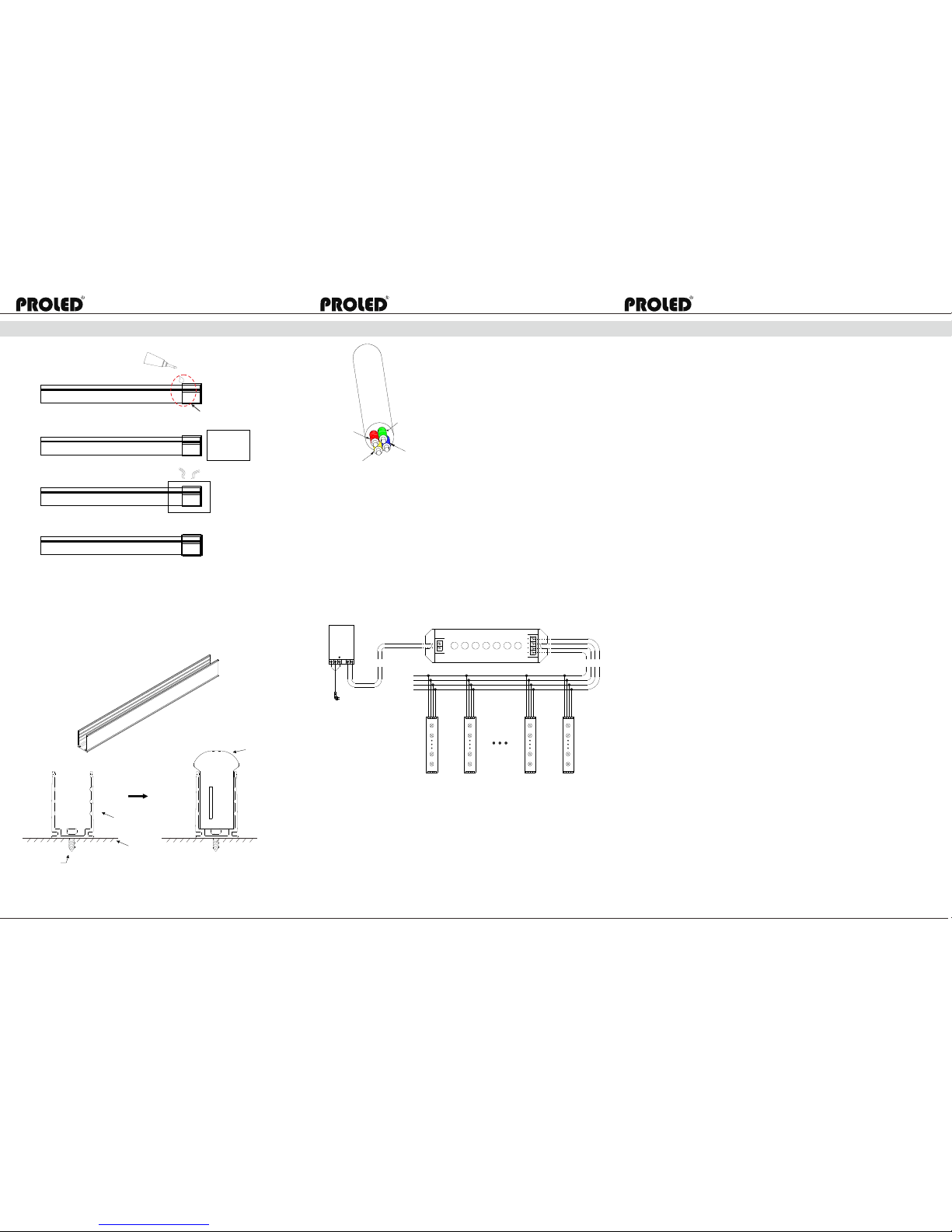

Fig.9 Installation Guide / Montageanleitung
For Common Aluminum U-channel
Für Standard Aluminiumprofil
Screw
Schraube
Alum in iu m U- channel
Aluminiump rofil
Installation Sur fa ce
Montageoberfläche
Light Surface
Lichtaustr itt
Fig.10 Cable color coding basics / Kabel-Farbcodierung
4-wires cable:
Yellow wire connect to the „VCC“ or „+“
Red wire connect to the „R“ terminal on FPC
Green wire connect to the „G“ terminal on FPC
Blue wire connect to the „B“ terminal on FPC
4-Adriges Kabel:
Gelbe Ader an „VCC“ oder „+“ anschließen
Rote Ader an „R“-Klemme anschließen
Grüne Ader an „G“-Klemme anschließen
Blaue Ader an „B“-Klemme anschließen
Red wire
Rote Ader
Yell ow w ir e
Gelbe Ader
Green wire
Grüne Ader
Blue wire
Blaue Ader
Fig.11 Wiring Diagram / Anschlußdiagramm
L N +-
AC DC
+ -
LED CO NT ROLLER
DC+
DC- G
+
B
R
G R B V
POWER
GARANTIEBESTIMMUNGEN
Vom Tag des Kaufes an gewähren wir für unsere Produkte bei sachgemäßer Verwendung im Falle
von Qualitätsmängeln kostenlose Reparatur oder Austausch, außer in folgenden Fällen:
1. Defekte durch unsachgemäßen Betrieb.
2. Schäden durch unautorisierte Reparatur, Modifikation, falschem Anschluss.
3. Schäden durch Transport, Vibration usw. nach dem Kauf.
4. Schäden durch Erdbeben, Feuer, Blitzschlag, Verschmutzung oder Überspannung.
5. Schäden durch unsachgemäße Lagerung bei zu hohen Temperaturen, feuchter Umgebung oder
in der Nähe von Chemikalien.
6. Wenn das Produkt upgedatet wurde.
SICHERHEITSHINWEISE
1. Installieren Sie diesen Flex Tube PRO nicht während eines Gewitters, bei starken Magnetfeldern
oder Hochspannungsfeldern. Achten Sie auf einen korrekten Anschluss, um das Risiko einer
Beschädigung von Komponenten oder eines Kurzschlusses zu minimieren.
2. Stellen Sie immer eine ausreichende Kühlung sicher, um die zulässige Betriebstemperatur
einzuhalten.
3. Überprüfen Sie, ob das Netzteil den Leistungsanforderungen des Flex Tube PRO entspricht und
die Polung korrekt ist.
4. Führen Sie alle Anschlüsse nur im stromlosen Zustand durch und stellen Sie vor der Inbetriebnahme
sicher, dass kein Kurzschuss vorhanden ist.
5. Zu Informationen über Updates wenden Sie sich bitte an Ihren Händler.
LIMITED WARRENTY，
In case of quality problems we provide free repair or replacement within one year from the day of
purchase, if this product has been used properly in accordance with the user's manual, except in
following cases:
1. Any defects caused by wrong operation.
2. Any damages caused by unauthorized removal, maintenance, modifying, incorrect connection.
3. Any damages due to transportation, vibration etc. after purchase.
4. Any damages caused by earthquake, fire, lightning, pollution and abnormal voltage.
5. Any damages caused by negligence, inappropriate storing at high temperatures and humidity or near
harmful chemicals.
6. Product has been updated
SAFETY WARNINGS
1. Please don't install this Flex Tube PRO during thunderstorms, intense magnetic or high-voltage
electrical fields. To reduce the risk of component damage and fire caused by a short circuit,
make sure, that all connections are correct.
2. Always be sure to mount this unit in an area with proper cooling to avoid overheating.
3. Check voltage and power requirements of the Flex Tube PRO as well as the polarity of the power
supply.
4. Never connect any cables while power is on and always assure correct connections to avoid
short circuits before switching on.
5. For update information please consult your supplier.
11
10
