USER MANUAL
BEDIENUNGSANLEITUNG
FLEX STRIP XTREME RGB
1. Type / Typ: FLEX STRIP XTREME RGB
2. Input voltage / Eingangsspannung: DC 24V
3. Power / Leistungsaufnahme : 14,4 W/m
4. Dimension / Abmessungen: 6 x 15,5 mm
5. LED quantity / Anzahl: 60 LEDs/mtr
6. Min. cutting length / Min. Schnittabstand: 100mm (6 LEDs)
7. Max. running length: 10mtrs
Länge pro Einspeisung: 10mtr
8. Light color / Lichtfarbe: RGB
Use LED Controller to realize color changes.
LED-Controller für Farbwechsel notwendig
9. Min. bent diameter / Min. Biegeradius: 50 mm
Do not twist the light . Nicht verdrehen
10. Protection rate / Schutzklasse: IP67
All connector joints must be connected correctly to achieve IP65 rating.
Alle Anschlüsse müssen korrekt ausgeführt sein um die Schutzklasse
IP65 zu erreichen
11. Can be cut and extended. Kann geschnitten und erweitert werden
12. Working ambient temperature / : -20°C - 45°C
Arbeits-Umgebungstemperatur: -20°C - 45°C
13.Operating (bending) ambient temperature: 0° C - 45°C
Betriebs-Umgebungstemperatur (Biegen): 0°C - 45°C
ACCESSORIES / ZUBEHÖR
IP65 Accessories Kit / IP65 Zubehör Kit
Single End Connection / Einseitiger Anschlußverbinder
L65XT906 = Left side / linke Seite
L65XT908 = Right side / rechte Seite
01 (or 02) Front Connector / Vord. Anschl.
Cover / Abdeckung
Anti-skidding clip / Anti-Rutsch-Klammer
HST / Schrumpfschlauch
End Cap Accessories Kit / Endkappen-Kit Art. L65XT904
End Cap / Endkappe
Shading Sheet / Abdeckkappe
HST / Schrumpfschlauch
1 pc/St.
1 pc/St.
1 pc/St.
1 pc/St.
1 pc/St.
1 pcs/St.
1 pc/St.
Front Connector Accessories Kit / Verbindungsanschluß-Kit
Remark: HST--Heat Shrink Tube
Auxiliary Kit / Ergänzungs-Kit Art. L65XT909
Glue / Kleber 1 pc/St.
Remark: HST--Heat Shrink Tube
WARNING AND CAUTION /
WARNUNGEN UND HINWEISE
WARNING / WARNUNG
1.Before making any cuts, installation, maintenance or connection, be sure the mains is
disconnected!
Bitte vor dem Schneiden, Montage, Wartung oder Verbindung sicherstellen, dass
Hauptzuleitung abgeklemmt ist !
2. NOTE: ALL CONNECTOR JOINTS MUST BE CONNECTED CORRECTLY TO
ACHIEVE IP65 RATING.
ACHTUNG: ALLE VERBINDUNGEN MÜSSEN KORREKT AUSGEFÜHRT SEIN UM IP65
ZU ERREICHEN.
3. Please operate this flex strip by instructions, and confirm the work voltage, it must be matched
with product requirements
Bitte benutzen Sie den Flex Strip gemäß der Bedienungsanleitung und vergewissern Sie sich,
dass die Spannung den Produktanforderungen entspricht.
4. Please confirm the polarity of connector before insertion front connection cable.
Vergewissern Sie sich vor dem Anschluss des Verbinders, dass die Polarität des Anschlusses
übereinstimmt.
5. Connect and cut this product correctly. Any wrong operation will damage this product.
Verbinden und schneiden Sie korrekt. Jegliche fehlerhafte Ausführung wird das Produkt
beschädigen.
6. No pressing on this product during storage, long term pressing may lead to damage.
Nicht während der Lagerung zusammendrücken. Längerfristiges zusammendrücken kann zu
Beschädigungen führen.
7.Using qualified DC power supply./ Benutzen Sie qualitativ hochwertige DC Netzteile
8.Min. bending diameter 50mm,see Fig.1./ Min. Biegedurchmesser 50 mm, siehe Fig. 1
9.Do not twist the light as Fig.2 and Fig.3. / Nicht verdrehen gemäß Fig. 2 und 3.
10.Do not hang this flex strip in sky as Fig.4. / Nicht in der Luft aufhängen wie in Fig. 4
11.Cutting at wrong location will result in a failure of light! See Fig.5.
Schneiden an falscher Stelle führt zu Funktionsausfall! Siehe Fig. 5.
CAUTION
ACHTUNG
1.Suitable for mounting on normally flammable surfaces
Montierbar auf normal entflammbaren Oberflächen.
2.Use only factory-recommended connectors and accessories.
Nur mit originalen Verbindern und Zubehör verwenden.
3. To ensure its long life span, operate the light properly in accordance to the instructions.
Um eine lange Lebensdauer zu gewährleisten, betreiben Sie das Leuchtmittel nur
gemäß der Bedienungsanleitung.
4. Do not operate in more than 45°C ambient temperature.
Nicht bei Umgebungstemperatur über 45°C betreiben
5.Assemble the Connector correctly as Fig.6.
Verbindungsstück gemäß Fig. 6 korrekt zusammenbauen
6.Max. running length depends on the energizing way as Fig.7 shown.
Max. benutzbare Länge hängt von der Einspeisung, wie in Fig 7 ab.

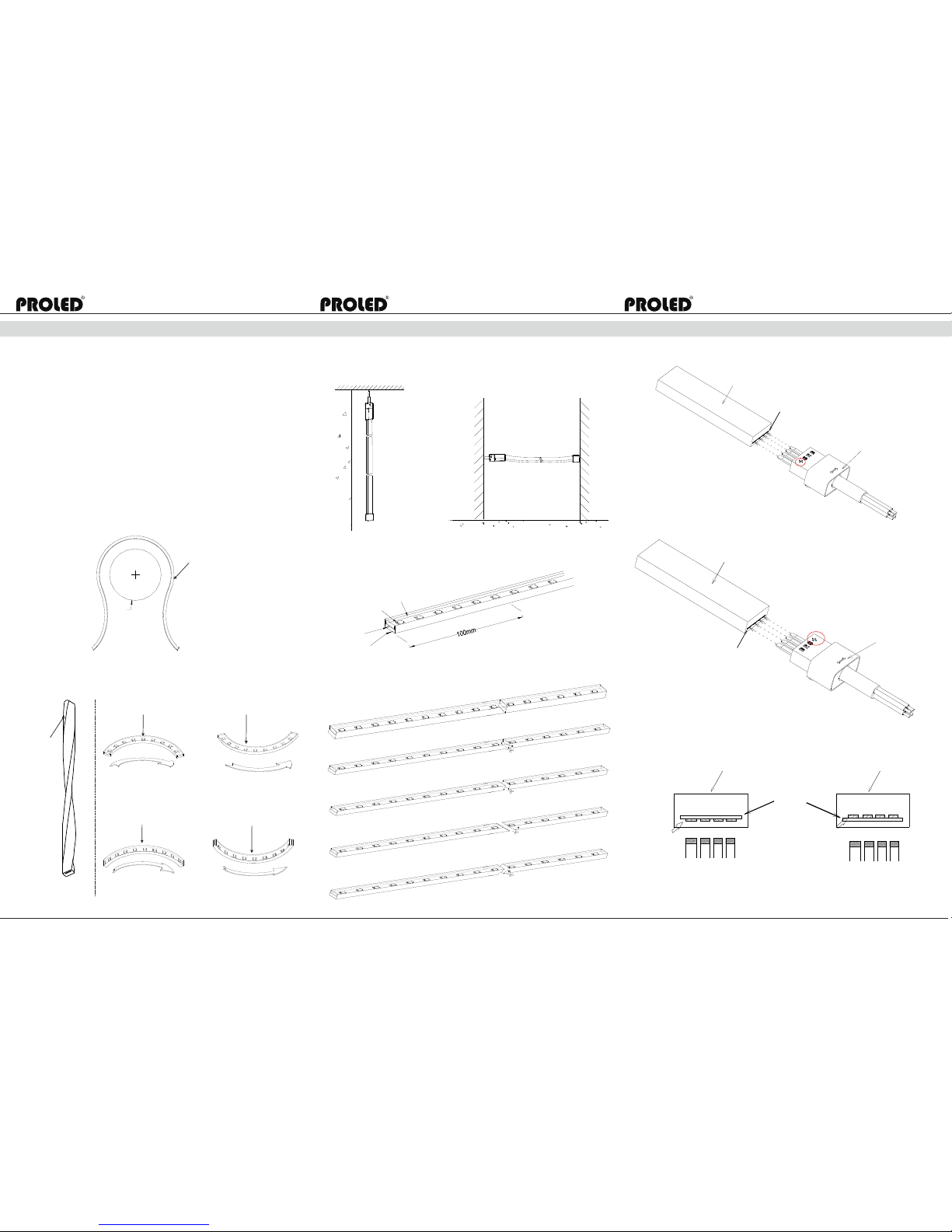

Twist the light is forbidden and correct bending way
Verdrehen des Flex Strips ist verboten. Korrektes biegen
Fig.4 Hang suspended installation as the picture illustrated is
forbidden
Montage gemäß nachfolgenden Bildern ist nicht zulässig.
5
34
Ligh t Surface
Lichtaustritt
Φ50mm
Light Surface
Lichtaustritt
×
Fig.2
Fig.3
Light Surface
Lichtaustritt
Light Surface
Lichtaustritt
Light Surface
Lichtaustritt
Light Surface
Lichtaustritt
√√
×
×
××
①②
Fig.5 Unit cutting guide
Zuschnittanleitung
√
×
×
×
The correct cutting way,R=90°
Korrekte Schnittwiese, R=90°
Wave cutting is incorrect
Welliges schneiden ist falsch
R>90° is incorrect
R>90° ist falsch
R<90° is incorrect
R<90° ist falsch
Light Surface / Lichtaustritt
LED
PCB
PVC
Remark: Min. Cutting unit : 6LEDs
Achtung: Min. Schnitteinheit: 6 LEDs
Fig.6 Correct insert position of connector pins
Richtige Einbauart der Verbindungspins
Light Surface / Lichtaustritt
01 Front Connector
01 Verbindungsanschluß
√
×
Connector Pins
Verbindung Pins
Connector Pins
Verbindung Pins
Light Surface / Lichtaustritt
02 Front Connector
02 Verbindungsanschluß
Pay attention to”+” both
on light body and front
connector
Achten Sie auf beide „+“,
am Strip und Verbinder
Pay attention to”+” both
on light body and front
connector
Achten Sie auf beide „+“,
am Strip und Verbinder
Light Surface
Lichtaustritt
Light Surface
Lichtaustritt
PCB
PCB
PCB
ASSEMBLY AND INSTALLATION
ZUSAMMENBAU UND MONTAGE
1.Turn off the electricity before operation.
Vor den Arbeiten bitte Zuleitung unterbrechen.
2.Cutting the light at correct location ( if needed).
Leuchtmittel auf erforderliches Maß zuschneiden (falls notwendig).
3.Assemble light according to Fig.8
Zusammenbau des Leuchtmittels gemäß Fig. 8.
4.Install U channel and light according to Fig.9.
Befestigungsprofil gemäß Fig. 9 befestigen.
5.Wiring all connectors to the power line and checking whole circuit wiring.
Cable color coding basics Refer to Fig.10.
Schließen Sie alle Verbindungsstücke an die Zuleitung an und überprüfen alle Kabel.
Farbcodierung der Kabel siehe Fig. 10.
6.Applying controller to Fig.11.
Schließen Sie die Steuerung gemäß Fig. 11.
FIGURES
BILDER
Fig.1 Minimum bent diameter 50mm
Minimaler Biegeradius 50 mm
Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com

687

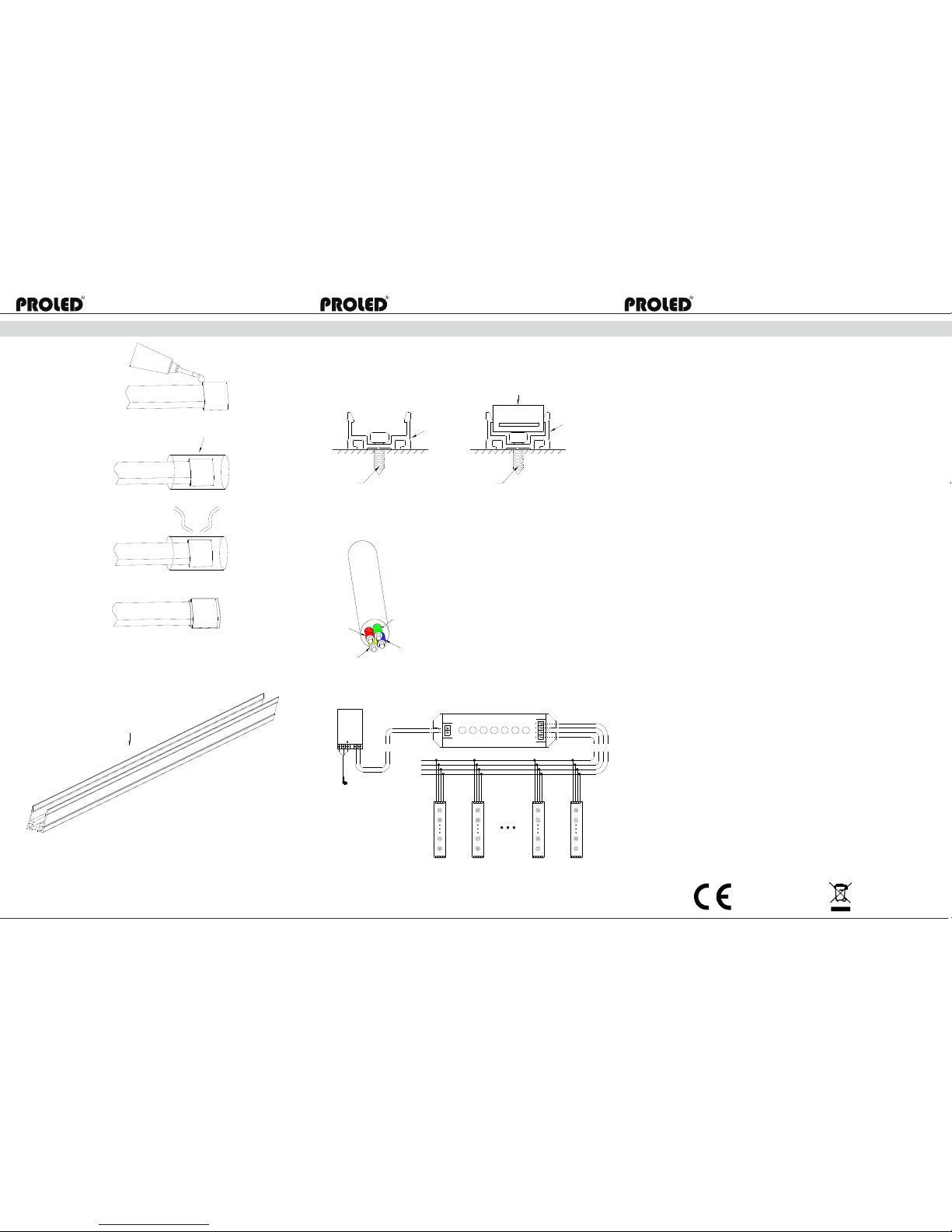

Fig.8 IP65 Accessories Assemble / Zusammenbau IP65 Anschluß
Diagram
Step / Schritt
1
2
3
4
5
6
7
Anti-skidding
Anti-Rutsch-Klammer
HST
Schrumpfschlauch
HST
Schrumpfschlauch
Front Connector
Verbindungsanschluß
Anti-skidding
Anti-Rutsch-Klammer
Cover
Abdeckung Light Surface
Lichtaustritt
End Cap
Endkappe
HST
Schrumpfschlauch
Front Connector
Verbindungsanschluß
Anti-skidding
Anti-Rutsch-Klammer
Cover
Abdeckung Light Surface
Lichtaustritt
Pay attention to wide open side
Achten Sie auf die weiter geöffnete Seite
Glue
Kleber
8
HST / Schrumpfschlauch
9
HEAT
HITZE
10
11
HST
Schrumpfschlauch
End Cap
Endkappe
Step / Schritt
1
Shading Sheet / Abdeckkappe
Shading Sheet
Abdeckkappe
End Cap
Endkappe
Glue
Kleber
2
Diagram
Diagram
Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
Fig.7 Energizing Way / Anschlußart
①Single end connection: Max. length 10m
Einseitiger Anschluss: Max. Länge 10m

911 10
3
4
5
6
Glue
Kleber
HEAT
HITZE
HST / Schrumpfschlauch
Fig.9 Installation Guide / Montageanleitung
Aluminum U-channel
Aluminiumprofil
Fixing Aluminum U-channel
by screw
Aluminiumprofil mit Schrauben
befestigen
Install the light into the
aluminum U-channel
Flex Strip im Profil befestigen
Ligh t Surface
Lichtaustritt
Alum inum U-ch annel
Aluminiumprofil
Scre w
Schraube
Scre w
Schraube
Alum inum U-ch annel
Aluminiumprofil
Fig.10 Cable color coding basics / Kabel-Farbcodierung
Fig.11 Wiring diagram / Anschlußdiagramm
L N +-
AC DC
+ -
LED CO NTROL LER
DC+
DC- G
+
B
R
G R B V
POWER
4-wires cable:
Yellow wire connect to the „VCC“ or „+“
Red wire connect to the „R“ terminal on FPC
Green wire connect to the „G“ terminal on FPC
Blue wire connect to the „B“ terminal on FPC
4-Adriges Kabel:
Gelbe Ader an „VCC“ oder „+“ anschließen
Rote Ader an „R“-Klemme anschließen
Grüne Ader an „G“-Klemme anschließen
Blaue Ader an „B“-Klemme anschließen
Red wi re
Rote Ad er
Yell ow w ire
Gelbe Ader
Gree n wi re
Grüne Ader
Blue w ir e
Blaue Ader
GARANTIEBESTIMMUNGEN
Vom Tag des Kaufes an gewähren wir für unsere Produkte bei sachgemäßer Verwendung im Falle
von Qualitätsmängeln kostenlose Reparatur oder Austausch, außer in folgenden Fällen:
1. Defekte durch unsachgemäßen Betrieb.
2. Schäden durch unautorisierte Reparatur, Modifikation, falschem Anschluss.
3. Schäden durch Transport, Vibration usw. nach dem Kauf.
4. Schäden durch Erdbeben, Feuer, Blitzschlag, Verschmutzung oder Überspannung.
5. Schäden durch unsachgemäße Lagerung bei zu hohen Temperaturen, feuchter Umgebung oder
in der Nähe von Chemikalien.
6. Wenn das Produkt upgedatet wurde.
SICHERHEITSHINWEISE
1. Installieren Sie diesen Flex Strip Xtreme nicht während eines Gewitters, bei starken Magnetfeldern
oder Hochspannungsfeldern. Achten Sie auf einen korrekten Anschluss, um das Risiko einer
Beschädigung von Komponenten oder eines Kurzschlusses zu minimieren.
2. Stellen Sie immer eine ausreichende Kühlung sicher, um die zulässige Betriebstemperatur
einzuhalten.
3. Überprüfen Sie, ob das Netzteil den Leistungsanforderungen des Flex Strip Xtreme entspricht und
die Polung korrekt ist.
4. Führen Sie alle Anschlüsse nur im stromlosen Zustand durch und stellen Sie vor der Inbetriebnahme
sicher, dass kein Kurzschuss vorhanden ist.
5. Zu Informationen über Updates wenden Sie sich bitte an Ihren Händler.
LIMITED WARRENTY，
In case of quality problems we provide free repair or replacement within one year from the day of
purchase, if this product has been used properly in accordance with the user's manual, except in
following cases:
1. Any defects caused by wrong operation.
2. Any damages caused by unauthorized removal, maintenance, modifying, incorrect connection.
3. Any damages due to transportation, vibration etc. after purchase.
4. Any damages caused by earthquake, fire, lightning, pollution and abnormal voltage.
5. Any damages caused by negligence, inappropriate storing at high temperatures and humidity or near
harmful chemicals.
6. Product has been updated
SAFETY WARNINGS
1. Please don't install this Flex Strip Xtreme during thunderstorms, intense magnetic or high-voltage
electrical fields. To reduce the risk of component damage and fire caused by a short circuit,
make sure, that all connections are correct.
2. Always be sure to mount this unit in an area with proper cooling to avoid overheating.
3. Check voltage and power requirements of the Flex Strip Xtreme as well as the polarity of the power
supply.
4. Never connect any cables while power is on and always assure correct connections to avoid
short circuits before switching on.
5. For update information please consult your supplier.
Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung Users manual / Bedienungsanleitung
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
