Promounts UPR-PRO200 User manual

UPR-PRO200ProjectorMount
UserManual
Up to 18 lbs / 8 kg

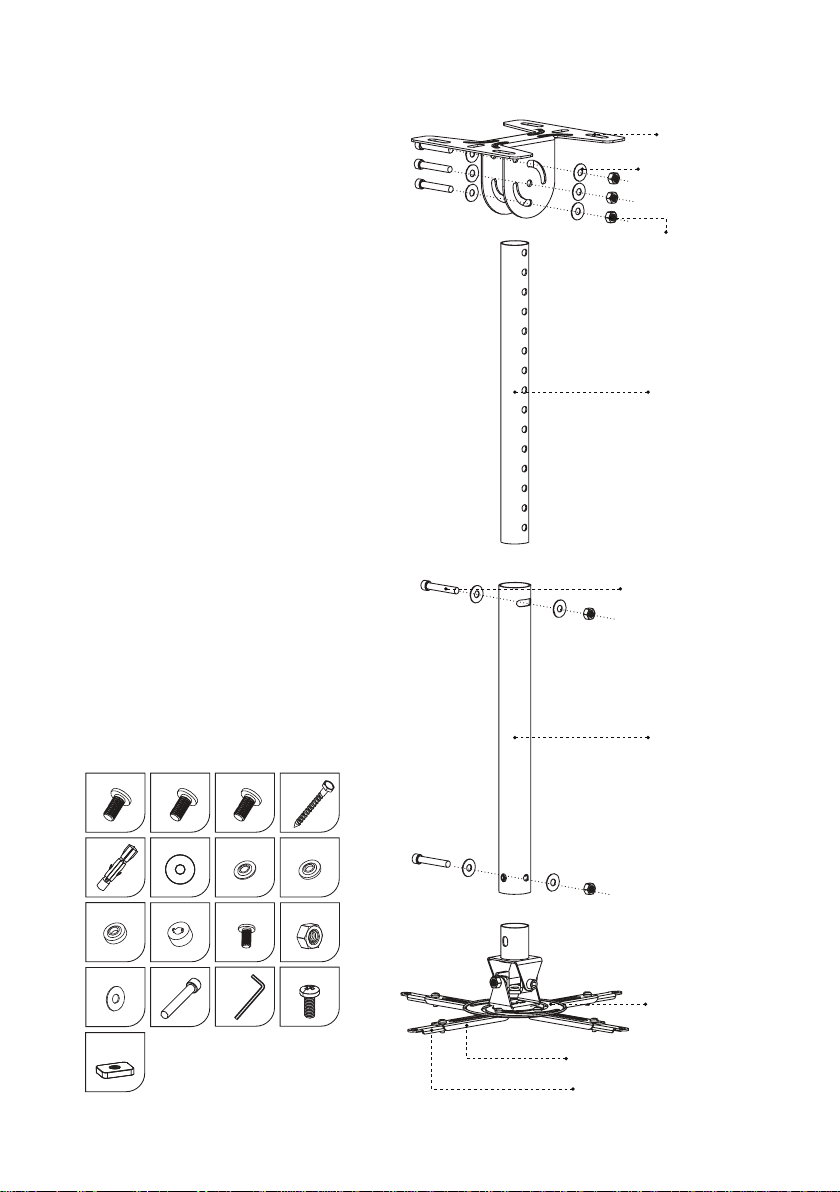

Package Contents
Included Hardware
A. M4x25mmTruss Head Screws (x4)
B. M5x25mm Truss Head Screws (x4)
C. M6x25mmTruss Head Screws (x4)
D. Lag Bolts (x4)
E. Concrete Anchors (x4)
F. Washers (Large) (x4)
G. PlasticWashers (Small) (x4)
H. PlasticWashers (Medium) (x4)
I. PlasticWashers (Large) (x4)
J. Bottom Spacers (x4)
K. M5x6mmTruss Head Screws (x2)
L. Self-Locking Nuts (x5)
M. Washers (Small) (x10)
N. Socket Cap Screws (x5)
O. Allen key (x1)
P. M5x12mmTruss Head Screws (x4)
Q. Square Nuts (x4)
1. Ceiling Plate (x1)
2. Upper Column (x1)
3. Lower Column (x1)
4. Projector Plate (x1)
5. Extension Brackets 67 mm (x4)
6. Extension Brackets 117 mm (x4)
Ceiling Plate
Washers (Small)
Self-Locking Nuts
Upper Column
Socket Cap Screws
Lower Column
Projector Plate
Extension Brackets 67 mm
Extension Brackets 117 mm
Q
P
O
N
M
K LJ
I
HGF
E
DCB
A

3
Disclaimer
Promounts intends to make this manual accurate and complete, however, Promounts makes no claim that the
information contained herein covers all details, conditions or variations, nor does it provide for every possible
contingency in connection with the installation or use of this product. The information contained in this
document is subject to change without notice or obligation of any kind. Promounts makes no representation of
warranty, expressed or implied, regarding the information contained herein. Promounts assumes no
responsibility for accuracy, completeness or suciency of the information contained in this document.
Warnings & Cautions
IT IS HIGHLY RECOMMENDED THAT THIS PRODUCT BE INSTALLED BY A PROFESSIONAL.
PLEASE REVIEW THIS INSTRUCTION MANUAL COMPLETELY BEFORE STARTING THE INSTALLATION
PROCESS.
WARNING: A WARNING alerts you to the possibility of serious injury or death if you do not follow the
instructions.
CAUTION: A CAUTION alerts you to the possibility of damage or destruction of equipment if you do not follow
the corresponding instruction.
WARNING: Improper installation can result in serious personal injury! Make sure that the structural members
can support a weight factor ve times the total weight of the equipment. If not, reinforce the structure before
starting the installation.
WARNING: Be aware also of the potential for personal injury or damage to the unit if it is not adequately
mounted.
WARNING:The installer is responsible for verifying that the wall or ceiling to which the mount is anchored will
safely support the combined load of all attached components or other equipment.
WARNING:The weight of the display placed on the mount must not exceed the maximum load capacity of the
mounts.
WARNING:Watch for pinch points. Do not put your ngers between movable parts.
WARNING: Make sure the mount and brackets are correctly oriented.
CAUTION: Check the unit for shipping damage before you begin the installation.

4
Ceiling Plate
M
L
Upper Column
N
Lower Column

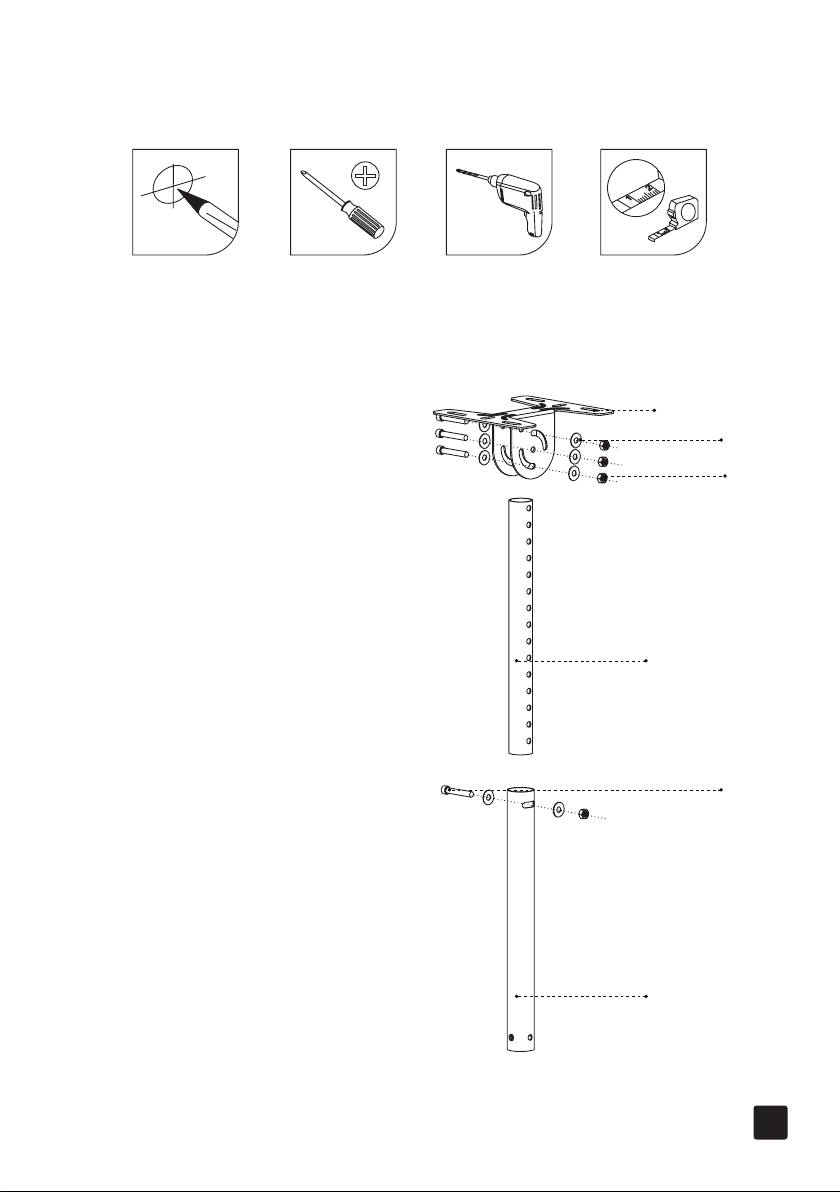

1. Mount Assembly
You Will Need:
1.1 Connect ceiling plate to upper and lower
columns.
*use included allen key with socket cap screws
(N)

5

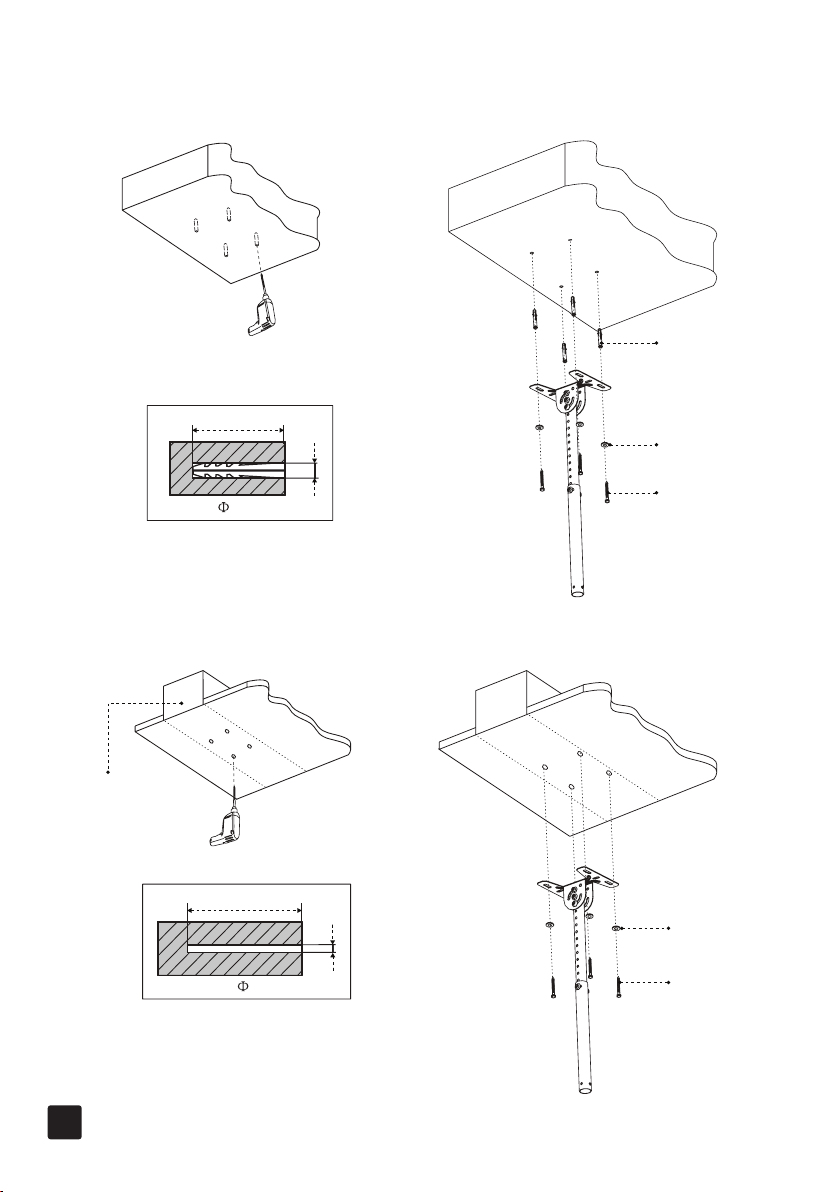

D
F
3/16”(5mm)
2”(50mm)
Ceiling
Wood Joist
2.B Wood Stud Mounting
D
F
E
Concrete Ceiling
3/8”(10mm)
2”(50mm)
2.A Concrete Mounting

6
mounting holes
extension brackets 67mm
extension brackets 117mm
G-J
A-C
3.2 Choose from 3 provided truss head screw sizes
(parts A/B/C) to t the mounting holes on
your projector.
3.3 Choose from 4 provided plastic washer sizes
(parts G/H/I/J) to suit spacing requirements
of your projector.
3.4 Attach projector plate to projector as shown.
P
Q
3.1 Add or remove extension brackets (67mm and
117mm included) to t your projector, using
M5x12mm truss head screws and square
nuts (parts P/Q).

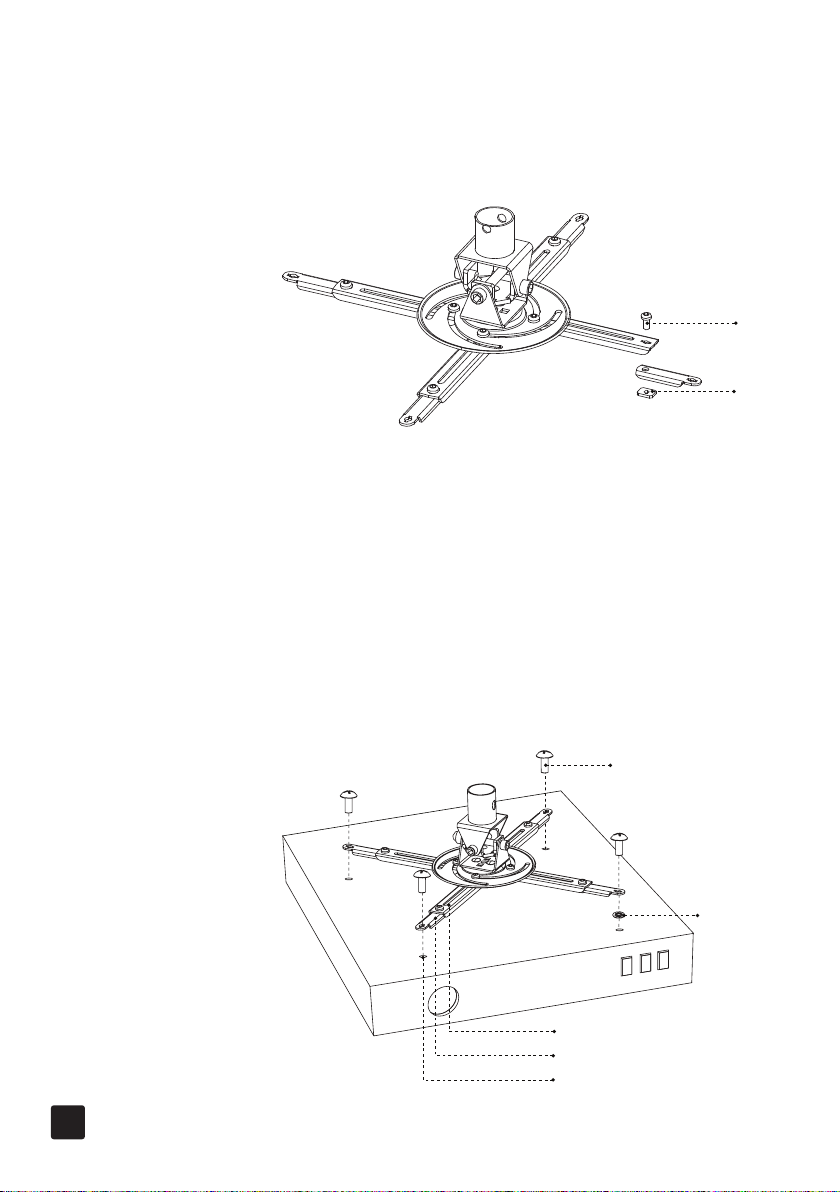

3. Attach Projector Plate to Projector

7
For more information, visit:
www.promounts.com
PromountsTM name, logo and model numbers
are property of Promounts.
© Promounts®2015

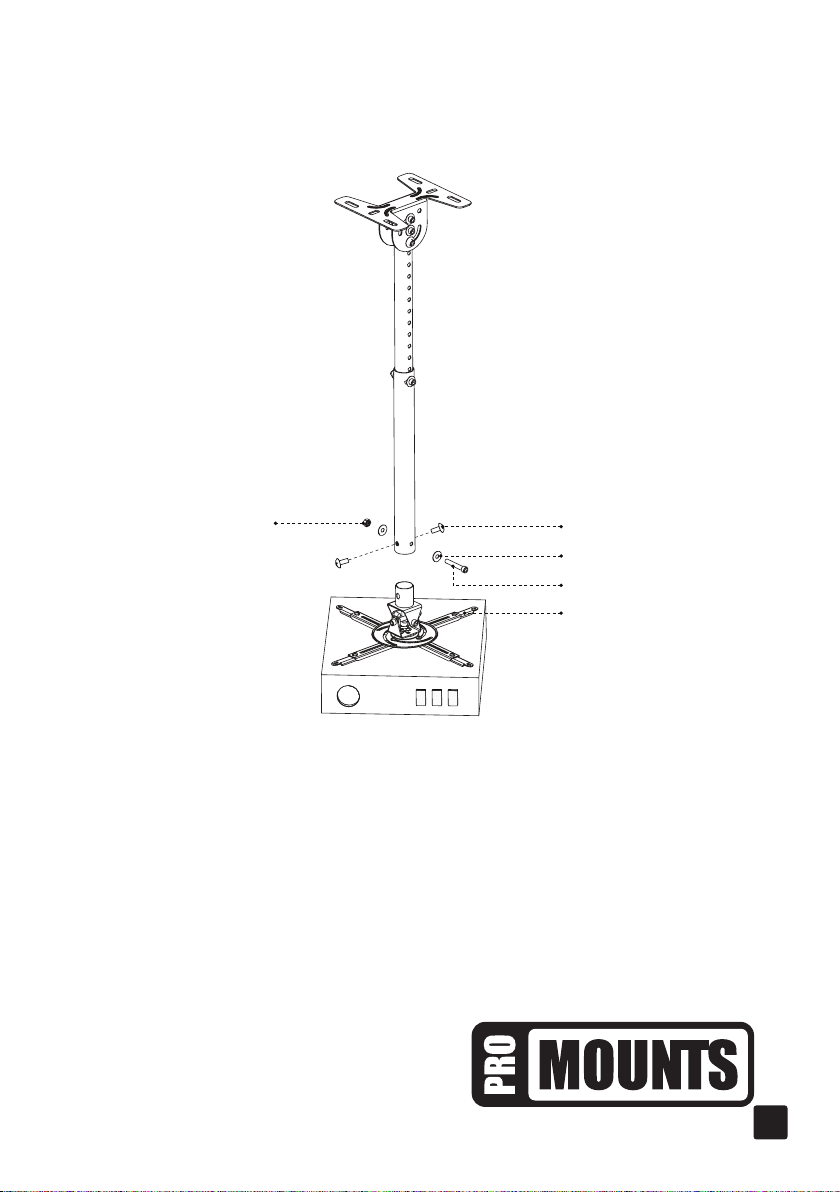

4. Connect Projector to Column Assembly
LK
M
N
Projector Plate

8
UPR-PRO200MontajedeProyector
ManualdeUsario
Soporte max.: 18 lbs / 8 kg

9

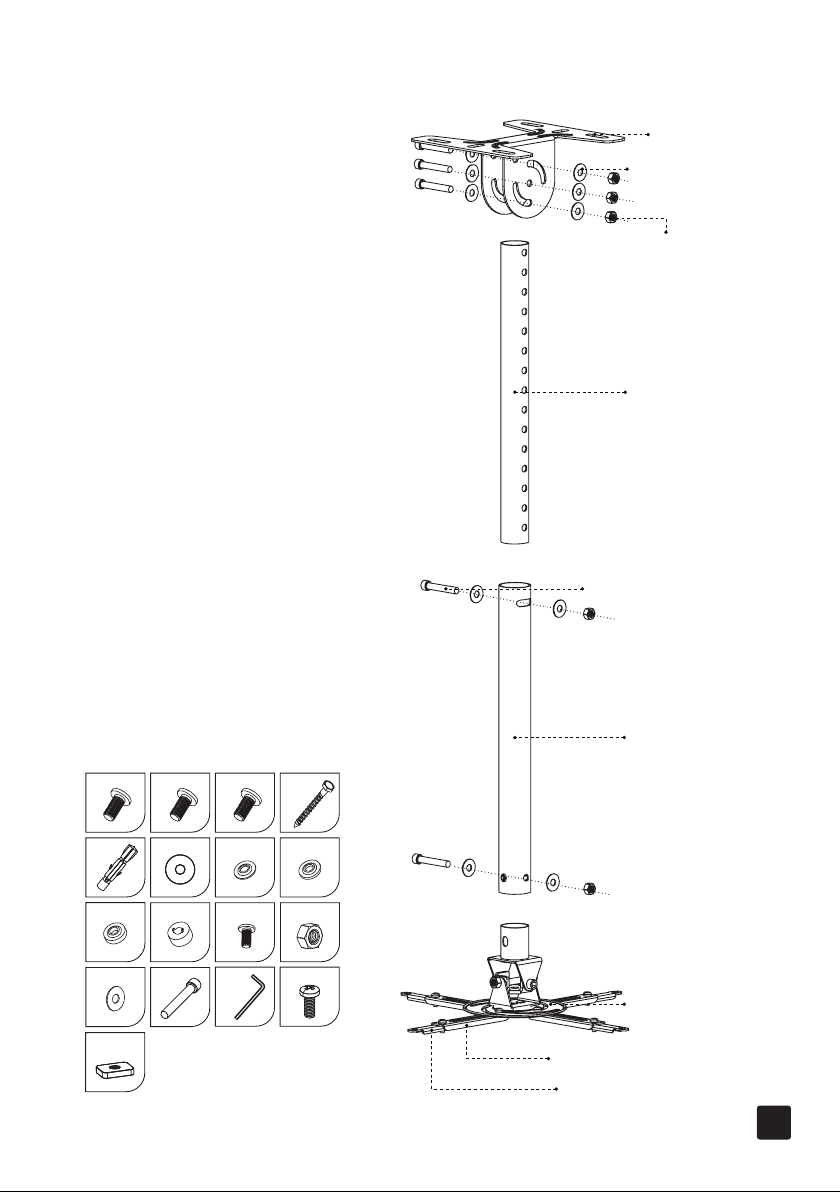

Contienido del Paquete
Partes Incluidas
A. Tornillo M4x25mm (x4)
B. Tornillo M5x25mm (x4)
C. Tornillo M6x25mm (x4)
D. Tornillo para madera (x4)
E. Ancla para concreto (x4)
F. Arandela (Grande) (x4)
G. Arandela de plástico (Pequeña) (x4)
H. Arandela de plástico (Medio) (x4)
I. Arandela de plástico (Grande) (x4)
J. Espaciador Inferior (x4)
K. Tornillo M5x6mm (x2)
L. Tuerca Autoblocante (x5)
M. Arandela (Pequeña) (x10)
N. Tornillo de Cabeza Hueca (x5)
O. Llave hexagonal (x1)
P. Tornillo M5x12mm (x4)
Q. Tuerca Cuadrada (x4)
1. Placa de Techo (x1)
2. Columna Superior (x1)
3. Columna Inferior (x1)
4. Placa de Proyector (x1)
5. Ménsula de Extensión 67 mm (x4)
6. Ménsula de Extensión 117 mm (x4)
Placa deTecho
Arandela (Pequeña)
Tuerca Autoblocante
Columna Superior
Tornillo de Cabeza Hueca
Columna Superior
Placa de Proyector
Ménsula de Extensión 67 mm
Ménsula de Extensión 117 mm
Q
P
O
N
M
K LJ
I
HGF
E
DCB
A

10
Advertencias y Precauciones
ES RECOMENDABLE QUE ESTE SOPORTE SEA INSTALADO POR UN PROFESIONAL.
POR FAVOR REVISE ESTE MANUAL Y FAMILIARÍCESE CON TODAS LAS HERRAMIENTAS Y PROCESOS
ANTES DE EMPEZAR LA INSTALACIÓN.
ADVERTENCIA: Existe la posibilidad de una herida grave o muerte si no se sigue las instrucciones
correctamente.
PRECAUCIÓN: Existe la posibilidad de la destrucción total o parcial de un equipo si no se sigue las instrucciones
correctamente.
ADVERTENCIA: Una instalación defectuosa puede causar heridas graves. Asegúrese que la pared tenga una
capacidad de peso de cinco veces la capacidad total de laTV y soporte juntos. Si la pared no tiene la capacidad
de peso requerida por favor refuerce la estructura de la misma.
ADVERTENCIA: Existe la posibilidad de una herida o daño al equipo si el soporte es instalado de una forma no
adecuada.
ADVERTENCIA: El instalador tiene la responsabilidad de vericar que la pared o techo en donde va a ser
montada esta unidad tenga la capacidad de peso estimada.
ADVERTENCIA: El peso delTV que va a ser instalado con esta unidad de brazo no puede exceder la capacidad
máxima del producto.
ADVERTENCIA: Durante la instalación asegúrese de no poner sus dedos en uniones o en lugares donde se
pueda lastimar.
ADVERTENCIA: Asegúrese que el soporte y todos sus componentes estén correctamente angulados.
PRECAUCIÓN: Verifque que esta unidad no tenga ningún daño que haya podido ser causado durante el
transporte de la misma.

11
Placa deTecho
M
L
Columna Superior
N
Columna Inferior

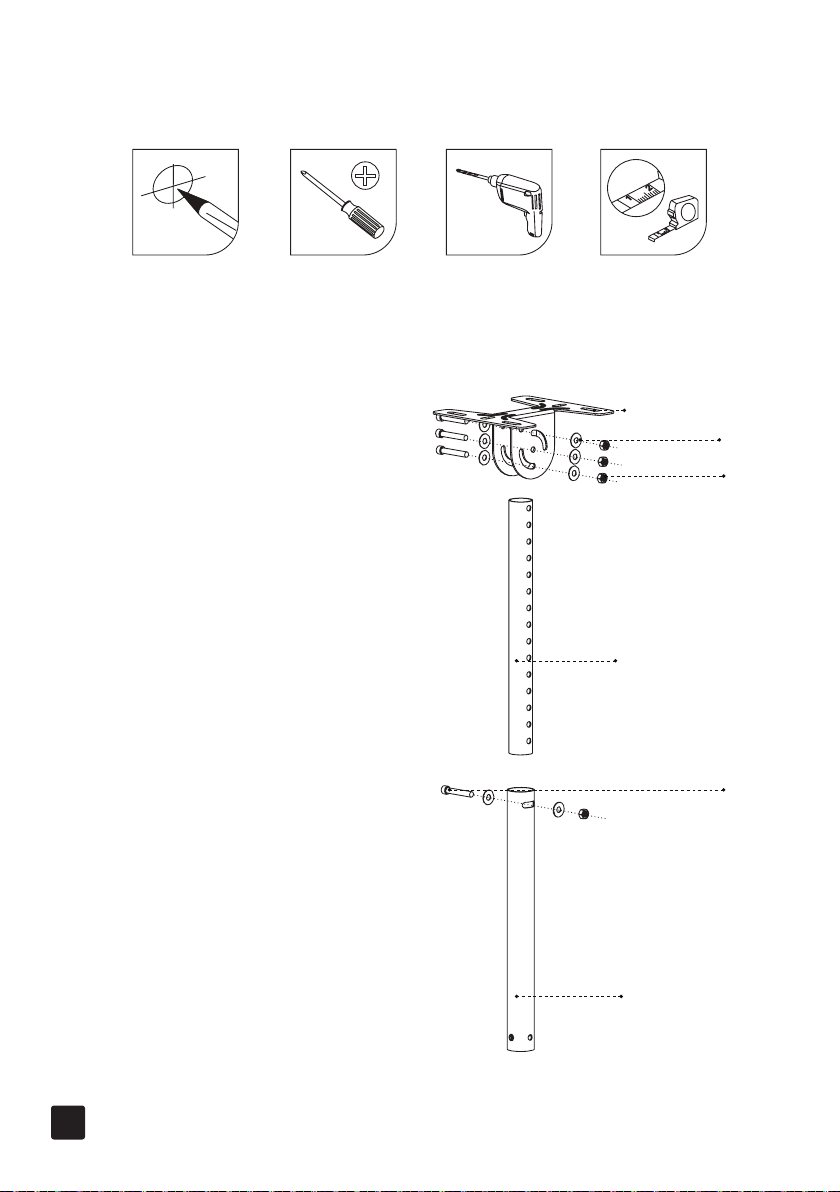

1. Monte la Unidad
Necesitará:
1.1 Conectar la placa de techo a las columnas
superiores e inferiores..
*utilizar la llave hexagonal incluida con tornillos
de cabeza hueca (N)

12
D
F
3/16”(5mm)
2”(50mm)
Techo
Viga de Madera

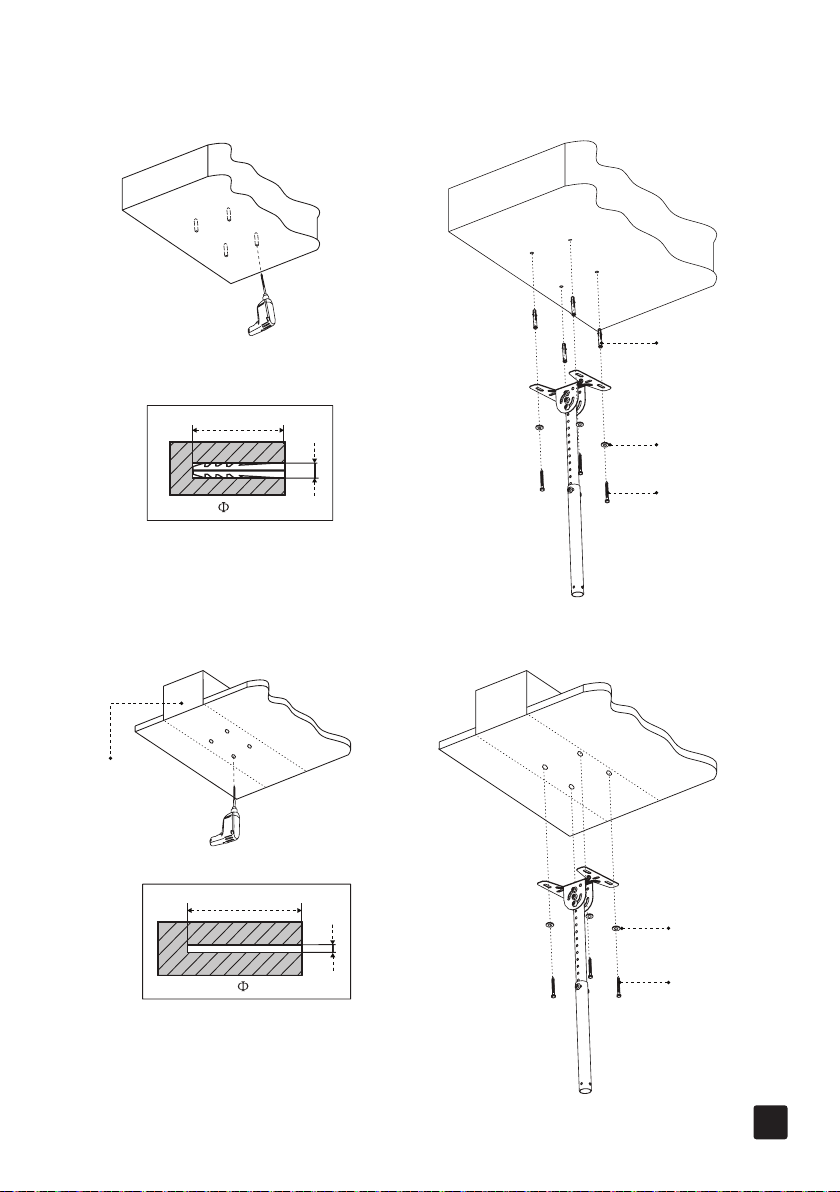

2.B Montar en Postes de Madera
D
F
E
Techo Concreto
3/8”(10mm)
2”(50mm)
2.Montar en el Techo Concreto

13
3. Adjuntar Placa Proyector al Proyector
agujeros de montaje
ménsula de extensión 67mm
ménsula de extensión 117mm
G-J
A-C
3.2 Elige entre tres tamaños de los tornillos
proporcionados (partes A/B/C) para
adaptarse a los agujeros de montaje del
proyector .
3.3 Elige entre cuatro tamaños de las arandelas de
plástico proporcionadas (partes G/H/I/J)
para satisfacer los requisitos de espacio de
su proyector.
3.4 Adjuntar placa proyector al proyector como se
muestra.
P
Q
3.1 Añada or quite ménsulas de extensión (67mm
y117mm included) para adaptarse a su
proyector, con tornillos M5x12mm y tuercas
cuadradas (partes P/Q).

14
Para mayor información visite:
www.promounts.com
El nombre, el logotipo y numeros de modelos de
PromountsTM son propiedad de Promounts.
© Promounts®2015

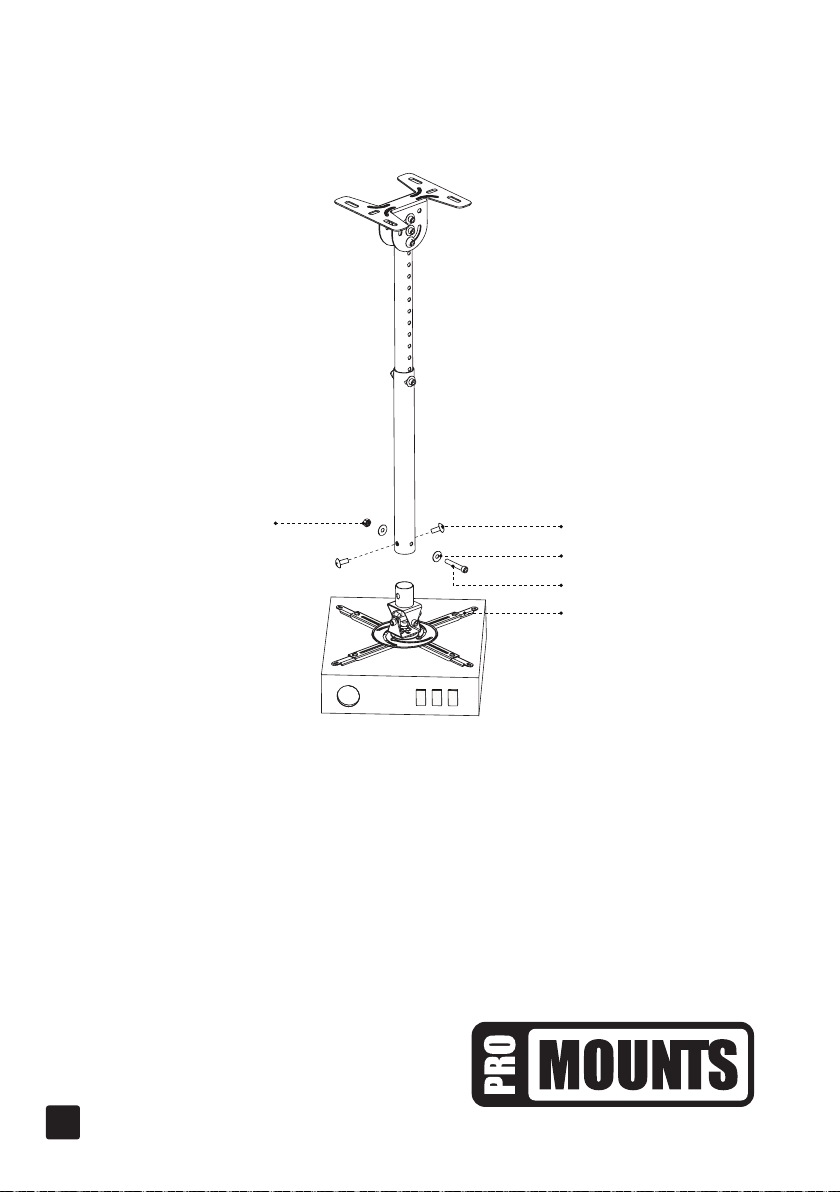

4. Conecte el Proyector a la Unidad de Columna
LK
M
N
Placa de Proyector

UPR-PRO200SupportdeProjecteur
ManuelUtilisateur
Jusqu’à 18 lbs / 8 kg
15

16
Contentu du Paquet
Matériel Inclus
A. Vis M4x25mm (x4)
B. Vis M5x25mm (x4)
C. Vis M6x25mm (x4)
D. Tirefonds (x4)
E. Ancrages de Béton (x4)
F. Rondelles (Grand) (x4)
G. Rondelles de Plastique (Petit) (x4)
H. Rondelles de Plastique (Moyen)(x4)
I. Rondelles de Plastique (Large) (x4)
J. Entretoises de Fond (x4)
K. Vis M5x6mm (x2)
L. Écrous Autobloquants (x5)
M. Rondelles (Petit) (x10)
N. Vis àTête Cylindrique (x5)
O. Clé Hexagonale (x1)
P. Vis M5x12mm (x4)
Q. Écrous Carrés (x4)
1. Plaque de Plafond (x1)
2. Colonne Supérieure (x1)
3. Colonne Inférieure (x1)
4. Plaque de Projecteur (x1)
5. Supports d'Extension 67 mm (x4)
6. Supports d'Extension 117 mm (x4)
Plaque de Plafond
Rondelles (Petit)
Écrous Autobloquants
Colonne Supérieure
Vis àTête Cylindrique
Colonne Inférieure
Plaque de Projecteur
Supports d'Extension 67 mm
Supports d'Extension 117 mm
Q
P
O
N
M
K LJ
I
HGF
E
DCB
A

17
Avertissements et Précautions
IL EST FORTEMENT RECOMMANDÉ QUE CE PRODUIT SOIT INSTALLÉ PAR UN PROFESSIONNEL.
SE IL VOUS PLAÎT LIRE CE MANUEL AVANT DE COMMENCER LE PROCESSUS D'INSTALLATION.
AVERTISSEMENT: Il ya un risque de blessures graves ou la mort si les instructions ne sont pas suivies
correctement.
PRÉCAUTION: Il ya la possibilité de la destruction totale ou partielle de l'équipement si les instructions ne sont
pas suivies correctement.
AVERTISSEMENT: Une mauvaise installation peut entraîner des blessures graves! Assurez-vous que les
éléments de structure peuvent supporter un facteur de poids cinq fois le poids total de l'équipement. Si non,
renforcer la structure avant de commencer l'installation.
AVERTISSEMENT: Soyez conscient également de la possibilité de blessures ou de dommages à l'unité si elle ne
est pas monté correctement.
AVERTISSEMENT: L'installateur est responsable de vérier que le mur ou au plafond à laquelle le support est
ancré supporter sans danger la charge combinée de tous les composants attachés ou d'autres équipements.
AVERTISSEMENT: Le poids de l'écran placé sur la monture ne doit pas dépasser la capacité de charge
maximale des supports.
AVERTISSEMENT: Lors de l'installation veillez à ne pas mettre les doigts dans les articulations ou dans des
endroits où il peut faire mal.
AVERTISSEMENT: Assurez-vous que le support et les supports sont correctement orientés.
PRÉCAUTION:Vériez l'unité pour dommages d'expédition avant de commencer l'installation.

18
Plaque de Plafond
M
L
Colonne Supérieure
N
Colonne Inférieure
1. Monter l'Ensemble
Outils Nécessaires
1.1 Connecter plaque de plafond à des colonnes
supérieure et inférieure.
*utiliser clé hexagonale incluse avec des vis à tête
cylindrique (N)

19
D
F
3/16”(5mm)
2”(50mm)
Plafond
Solives de Bois
2.B Montage de Goujon Bois
D
F
E
Plafond en Béton
3/8”(10mm)
2”(50mm)
2.A Montage de Béton

20
3. Fixer la Plaque du Projecteur au Projecteur
trous de montage
supports d'extension 67mm
supports d'extension 117mm
G-J
A-C
3.2 Choisissez parmi trois tailles de vis fournis
(pièces A/B/C) pour se adapter aux trous de
montage sur votre projecteur.
3.3 Choisissez parmi quatre tailles fournis de
rondelle en plastique (pièces G/H/I/J) pour
répondre aux exigences d'espacement de
votre projecteur.
3.4 Fixez la plaque du projecteur au projecteur
comme illustré.
P
Q
3.1 Ajouter ou supprimer des supports d'exten-
sion (67mm et 117mm inclus) pour se
adapter à votre projecteur, en utilisant des
vis MFx12mm et des écrous carrés (pièces
P/Q).
