ProScan PAC100-B User manual

User manual
PROSCAN
PAC100-B
“This product is manufactured and sold by Curtis International Ltd.
PROSCAN is are registered trademarks of Technicolor USA used
under license by Curtis International Ltd.
Any other product, service,company, trade or product name and logo
referenced herein are neither endorsed nor sponsored by
Technicolor USA or its affiliates.”

Remind:
This user manual contains the most current information we obtained when this
user manual was made. The screen display and illustrations are used in this user
manual for the purpose of introducing details of this digital camera in a more
specific and direct way. Difference may arise between these displays and
illustrations and the digital camera actually available for you due to difference in
technological development and production batch, under which case, the actual
functions of this video camera will be the standard.
Precautions
Please read the precautions carefully before using this video camera for proper and safe
operation, to optimize its performance and extend its life.
This camera works with Max voltage 5.25V, and electric current 2A for charging, an
d it will be damaged if charging is done beyond this max voltage and current
Do not expose the video camera to direct sunlight, nor point its lens to sunlight.
Otherwise, the image sensor of the video camera may be damaged.
Take good care of the video camera and prevent water or sand particles from
entering the video camera when it is used on the beach or water, because water,
sand particles, dust or component containing salt may damage the video camera.
Keep the video camera free of dust and chemical materials. Keep it in a cool, dry and
well ventilated environment. Do not keep the video camera in a high temperature,
moist or dusty environment.
Please check if the video camera operates normally before use.
If dirt or stain is accumulated on the video camera or on its lens, use soft, clean and
dry rag to wipe it away gently. If the video camera or its lens is stained with sand
particles, blow them away gently. Do not use a cloth to wipe the surface. Otherwise,
it may scratch the surface of video camera or its lens.
1

Please back up the data if the memory card inside this video camera is used for the
first time.
The externally installed memory cards are manufactured from precise electronic
components. Data may be lost or damaged under the following circumstances:
1. Improper use of the memory card.
2. The memory card is bent, dropped or scratched.
3. Place it under high temperature or moist environment or expose to sunshine
directly.
4. Electrostatic or electromagnetic field exists around the memory card.
5. This memory card is taken out or power supply is interrupted when this video
camera or computer is connected to the memory card (i.e. during reading, writing
and formatting).
6. Touch the metal contact surface of the memory card with fingers or metal
materials.
If it is required to clean camera surface, firstly blow away the sand dust accumulated
on this surface, and then wipe the camera gently with rag or tissue applicable to
optical equipment. Please use the cleaning agent of video camera for wiping if
necessary. Do not use organic solvent to clean the video camera.
Do not touch the lens surface with fingers.
2

3
mode Lens

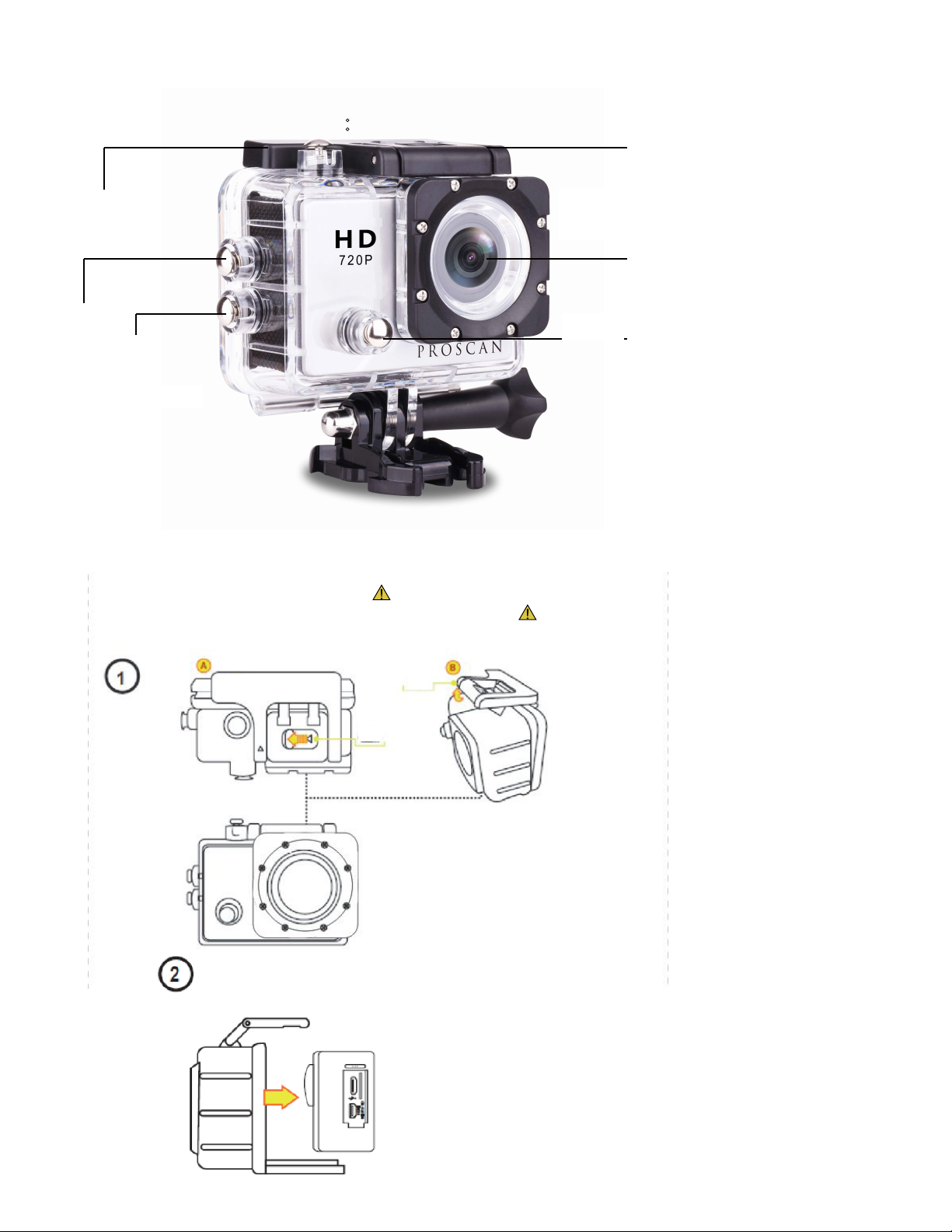

Picture of the waterproof case
OK
Up
Down
Switch of Waterproof
case
Lens
Switch/mode
4
Waterproof case open way.
Top View
Charge the battery for 4 hours,
before use
Battery charging
Up
Slide

1. Inserting Micro SD Card
Note: Sometimes when you are using the Micro SD card for the first time in this
camera, it can’t read the data of Micro SD card, please format it on computer or
in the setting menu before using (please do remember to back up your data
before formatting the card). If possible, please choose branded card for a better
using experience.
2. Installing and removing batteries

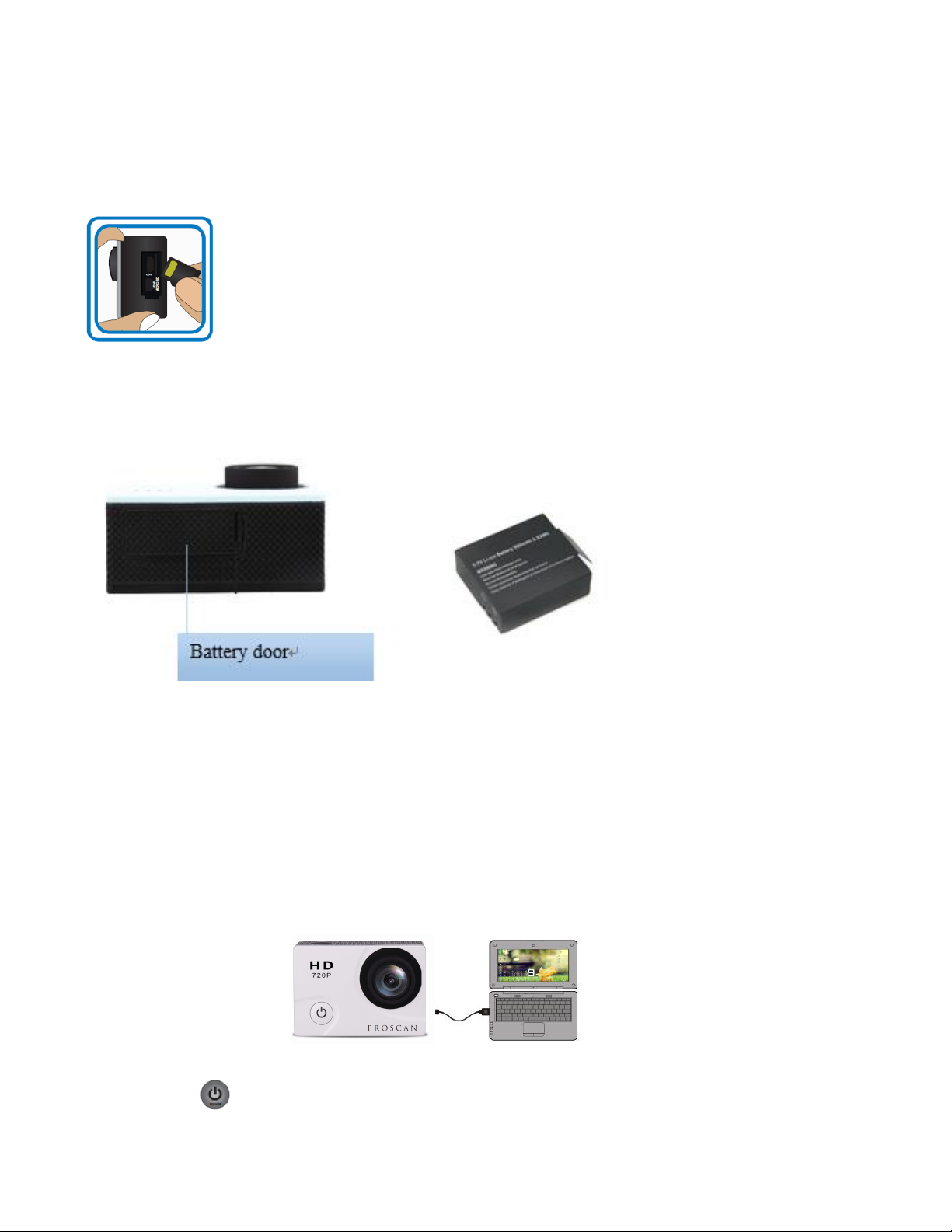

A:Open the battery door as shown in below picture;
B: Insert the battery and close the battery door.
3. Charging
Connect the camera to computer for charging under shutdown status.
The blue charging indicator will be on when charging, and will be off
when the battery is fully charged. Generally, the battery can be fully
charged after about 3-5 hours. This camera is charged by 5V 1A charger,
(Remark: This camera works with Max voltage 5.25V, and electric current
2A for charging, and it will be damaged if charging is done beyond this
max voltage and current. )
4. Switching camera on and off
A
Press and hold power switch for 3 to 5 seconds to turn it on / off.
B
Switch it on and off by turning display screen on and off.
5

5. Mode Switching
Press mode to switch between video recording / photo shooting / playback.
1) Video recording mode:
Recording mode: press OK to start to record the video and press OK again to stop
the video.

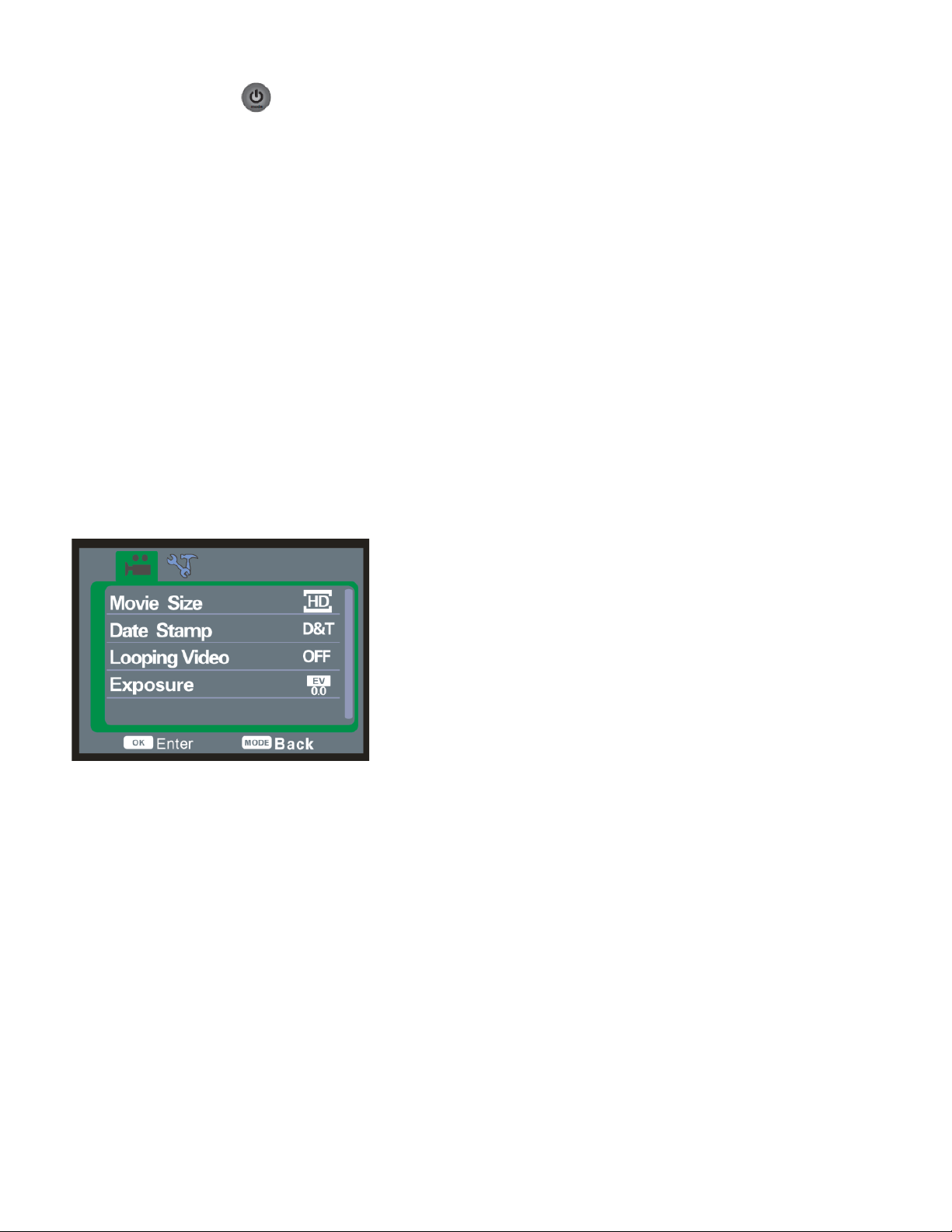

Press down key to enter the setting of the video, shown as bellow. Then press
down key to enter the menu.
Movie Size: click OK to enter the Movie size window, press OK to choose 720P
and VGA, press mode to exit
Date Stamp: click OK to enter the window, press OK under OFF to close the date
stamp function, press OK under D&T to open the function
Looping Video: press OK to choose ON/OFF and exit
Exposure: choose up/down from +2 to -2 exposure, and press OK to confirm
2) Photo shooting mode
Press the mode button to change into the photo mode , press OK to take
photo, there is number on the top right corner to indicate how many photos you
can take with your Micro SD card.

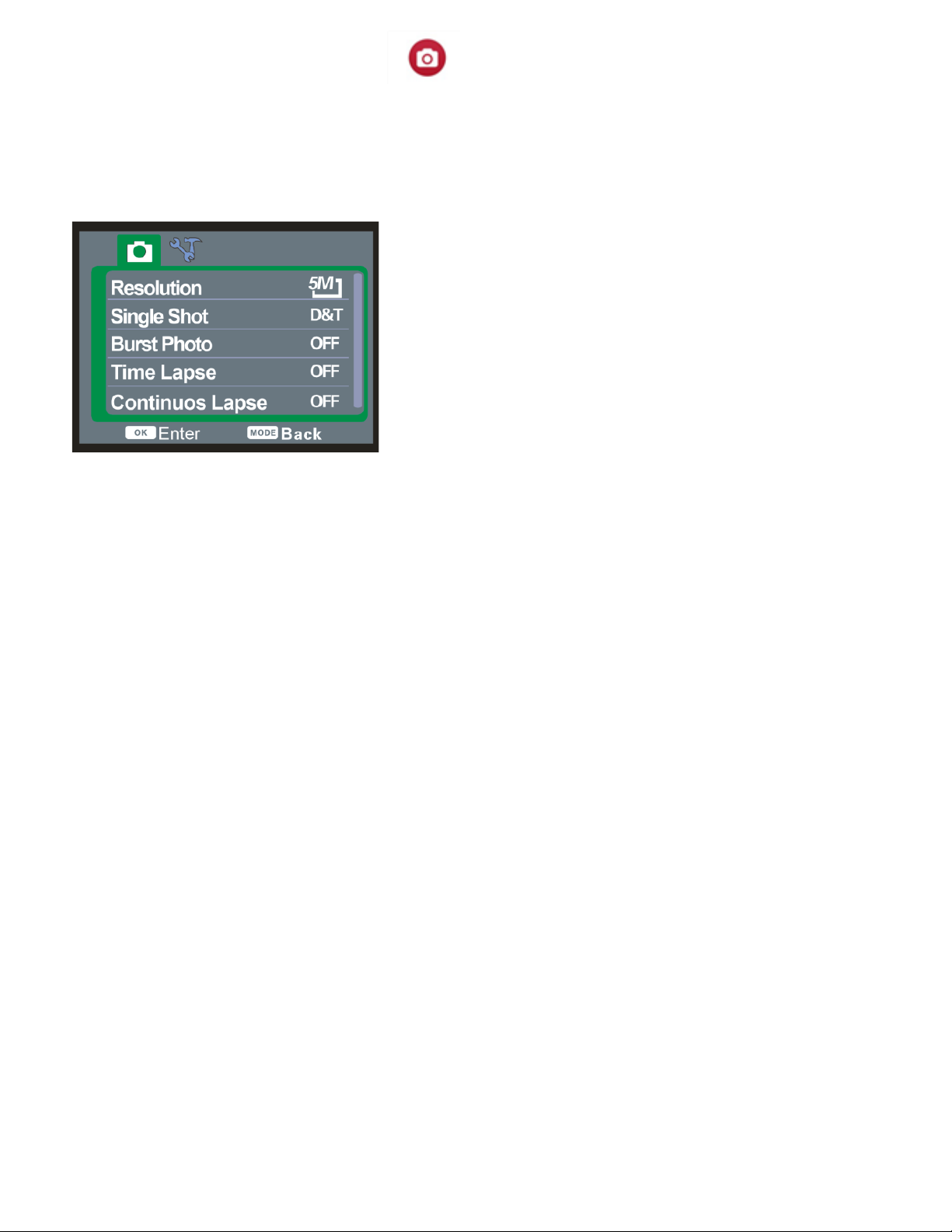

Press down key to enter the setting of the photo, as bellow. Then press down key
to enter the menu.
6

Resolution: press OK, screen show 12M/10M/8M/5MP/3MP/2M/1MP, press OK to
choose the resolution and exit (3MP interpolated, 5MP interpolated).
Single Shot: OFF/ON, press OK under OFF to close this function, press OK under
ON to open the function, it will take single shot photo.
Burst Photo: press OK under OFF to close this function, press OK under ON, one
shot camera will take three photos.
Time Lapse: OFF/2S/10S, choose 2S/10S, one shot camera will take photo after
2second/10 seconds
Continuous Lapse: OFF/2S/3S/5S/10S/20S/30S/60S, after choose the time,
camera will take photo after 2S/3S/5S/10S/20S/30S/60S.
3) Playback mode:
Press mode button to enter the replay screen, press up/down key to choose
the video or photo to replay. This function works only if you have taken photo
or video, if no photo or video is taken, it will be shown as no file.
4) Menu setting
Under video/photo mode, press down key first and then press OK to enter menu
setting as shown in bellow screen.
Sound: click OK to enter the function, choose Shutter, Start-up, Beep, Volume by
pressing up/down key, press OK to change the data for each small section, press
MODE to exit.
7

Power Frequency: 50HZ, 60HZ for choice, press OK to confirm and exit.
Power Save: press OK to enter this window, 1min/3min/5min/OFF for choice
which means after 1min/3min/5min no operate the camera, the unit will be closed
to save power, choose OFF it will close this function
Panel Protect: 30s/1min/3min/OFF which means after 30s/1min/3min no operate
the unit, screen will turn black to save power, if OFF is chosen, this function will be
closed.
Date&Time: click OK to enter the window, use up/down key to changethe time,
press mode to switch among date, month, year, hour, minute, press OK to confirm.
Press mode to return.
Language: English/Swedish/Polish/Danish to make choice.
Format: if you choose yes, the micro SD card will be formatted and if choose no
files will be kept.
Reset: if yes camera will be reset to original situation.
Version: software version, press OK to exit.
6. Connecting to computer
Power off the camera and connect the camera to the computer with USB cable,

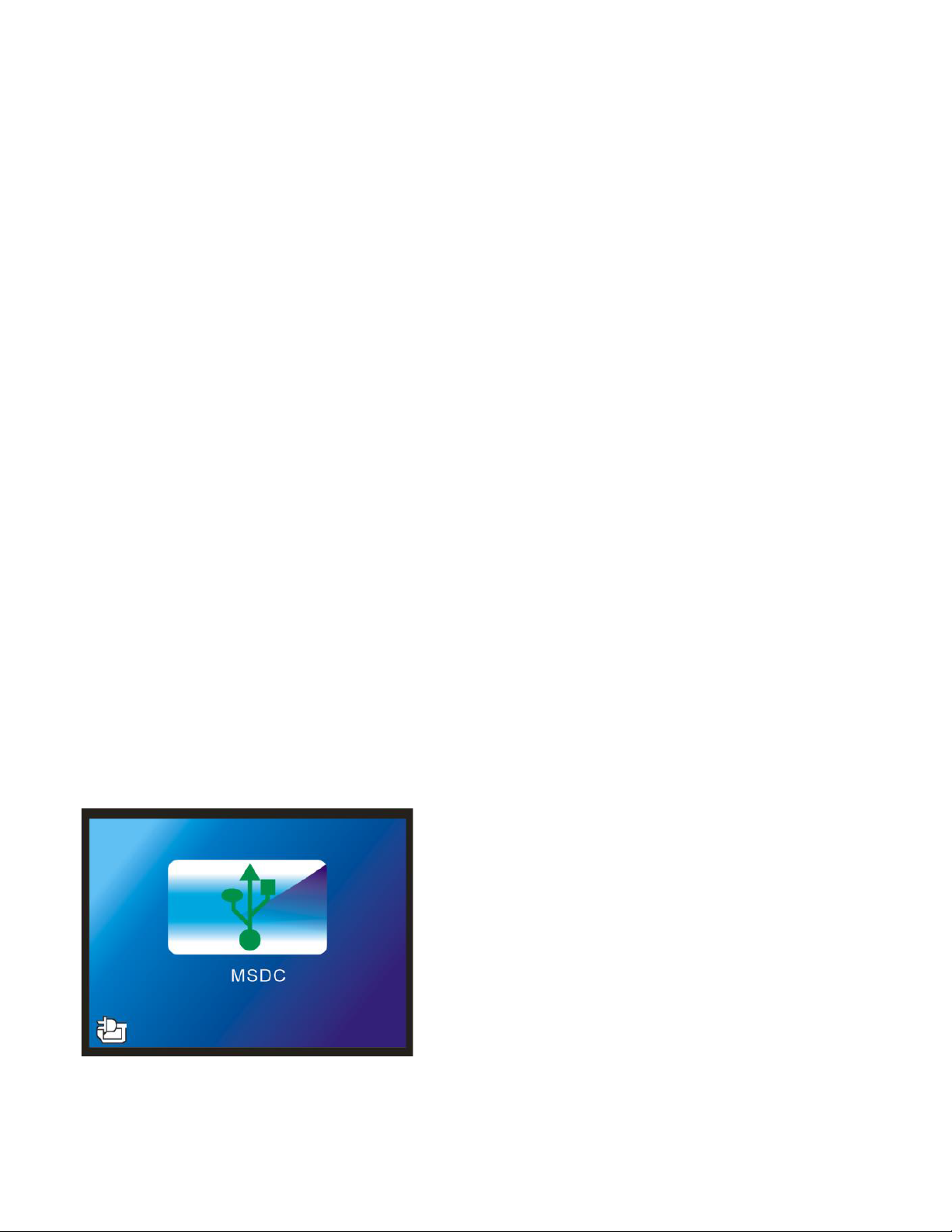

screen will be shown like bellow and computer will read the card from the camera,
then please click the name of DCIM. Here you can view and copy the contents of
the Micro SD card.
Connecting the camera to PC or charger will be done as charging for the camera,
and the camera will be powered on automatically. Charging under VIDEO/
PLAYBACK, the camera will be treated as a USB disc, and only reading contents
is available, but under PHOTO mode, you can take photos, change settings, etc.
8

7. Details of the product:
Display (LCD)
2.0LTPS
Lens
HD wide-angle lens
Language Options
English/Swedish/Norwegian
Resolution of Videos
Recorded
720P, VGA
Video Format
AVI
Photo Format
JPG
Storage
Micro SD(up to 32GB)
Frequency of Optical
Source
50Hz / 60Hz
USB Interface
USB2.0
Power Source Interface
5V1A
Battery Capacity
900MAH
Recording Time
About 110 minutes
Charging Time
About 3-5hours
Operating System (OS)
Windows XP/Vista or above/Win7/Mac os
Dimension
59*30*41mm
Note: Specifications could be subject to modification due to upgrading or updating.
Please regard the actual product as the standard.
9
DSP
Sensor
SPCA1521
GC1024

Manuel utilisateur
PROSCAN
PAC100-B
Ce produit est fabriquéet vendu par Curtis International Ltd.
PROSCAN est une marque dé posée de Technicolor USA utilisée sous licence par
Curtis International Ltd.
Tout autre produit, service, entreprise, commerce ou nom de produit et logo réfé
rencé dans le présent document ne sont ni approuvés ni parrainés par
Technicolor USA ou ses filiales. "

Rappeler :
Ce manuel d'utilisation contient les informations les plus ré centes que nous avons
obtenues lorsque ce manuel d'utilisation a été effectué. L'affichage de l'écran et
les illustrations sont utilisés dans ce mode d'emploi afin d'introduire les détails de
cet appareil photo numérique de manière plus spécifique et directe. Des diffé
rences peuvent survenir entre ces écrans et illustrations et l'appareil photo numé
rique actuellement disponible pour vous en raison de la différence dans le dé
veloppement technologique et le lot de production, auquel cas les fonctions ré
elles de cette caméra vidéo seront la norme.
Précautions.
Veuillez lire attentivement les précautions d'emploi avant d'utiliser cette caméra
vidéo pour un fonctionnement correct et sûr, pour optimiser ses performances et
prolonger sa durée de vie. Cet appareil fonctionne avec la tension max. 5.25V et
le courant électrique 2A pour le chargement, et il sera endommagé si la charge
est effectuée au-delà de cette tension et courant maximum. N'exposez pas la
caméra vidéo à la lumière directe du soleil, ni pointe son objectif vers la lumière
du soleil. Sinon, le capteur d'image de la caméra vidéo peut être endommagé.
Prenez soin de la caméra vidéo et empêchez les particules d'eau ou de sable
d'entrer dans la caméra vidéo lorsqu'elles sont utilisées sur la plage ou l'eau, car
l'eau, les particules de sable, la poussière ou les composants contenant du sel
10

normalement avant utilisation. Si de la saleté ou des taches sont accumulées sur
la caméra vidéo ou sur son objectif, utilisez un chiffon doux, propre et sec pour
l'essuyer délicatement. Si la caméra vidéo ou son objectif est coloré avec des
particules de sable, les enlever doucement. N'utilisez pas un chiffon pour essuyer
la surface. Sinon, il risque de rayer la surface de la caméra vidéo ou de son
objectif. S'il est nécessaire de nettoyer la surface de la caméra, essuyez d'abord
les poussières de sable accumulées sur cettesurface, puis essuyez doucement
l'appareil avec du chiffon ou du tissu applicable aux équipements optiques.
Utilisez le nettoyant de lacaméra vidéo pour l'essuyer si nécessaire. N'utilisez pas
de solvant organique pour nettoyer la caméra vidéo. Ne touchez pas la surface de
l'objectif avec les doigts. Sauvegardez les données si la carte mémoire de cette
caméra vidéo est utilisée pour la première fois.
Les cartes mémoire installées extérieurement sont fabriquées à partir de
composants électroniques précis. Les données peuvent être perdues ou
endommagées dans les circonstances suivantes:
1. Utilisation incorrecte de la carte mémoire.
peuvent endommager la caméra vidéo. Gardez la caméra vidéo exempte de
poussière et de matériaux chimiques. Gardez-le dans un environnement frais, sec
et bien ventilé. Ne gardez pas la caméra vidéo dans un environnement à haute
température, humide ou poussiéreux. Vérifiez si la caméra vidéo fonctionne
11

6. Touchez la surface de contact m étallique de la carte m émoire
avec des doi gts ou des matériaux métalliques.
2. La carte mémoire est courbée, tombée ou rayée.
3.Placez-le sous haute température ou humide ou exposez-le directement à
l'eau de soleil.
4. Un champ électrostatique ou électromagnétique existe autour de la carte mé
moire.
5. Cettecarte mémoire est retirée ou l'alimentation électrique est interrompue
lorsque cettecaméra vidéo ou ordinateur est connecté à la carte mémoire (c'est-
à-dire pendant la lecture, l'écriture et le formatage).
12

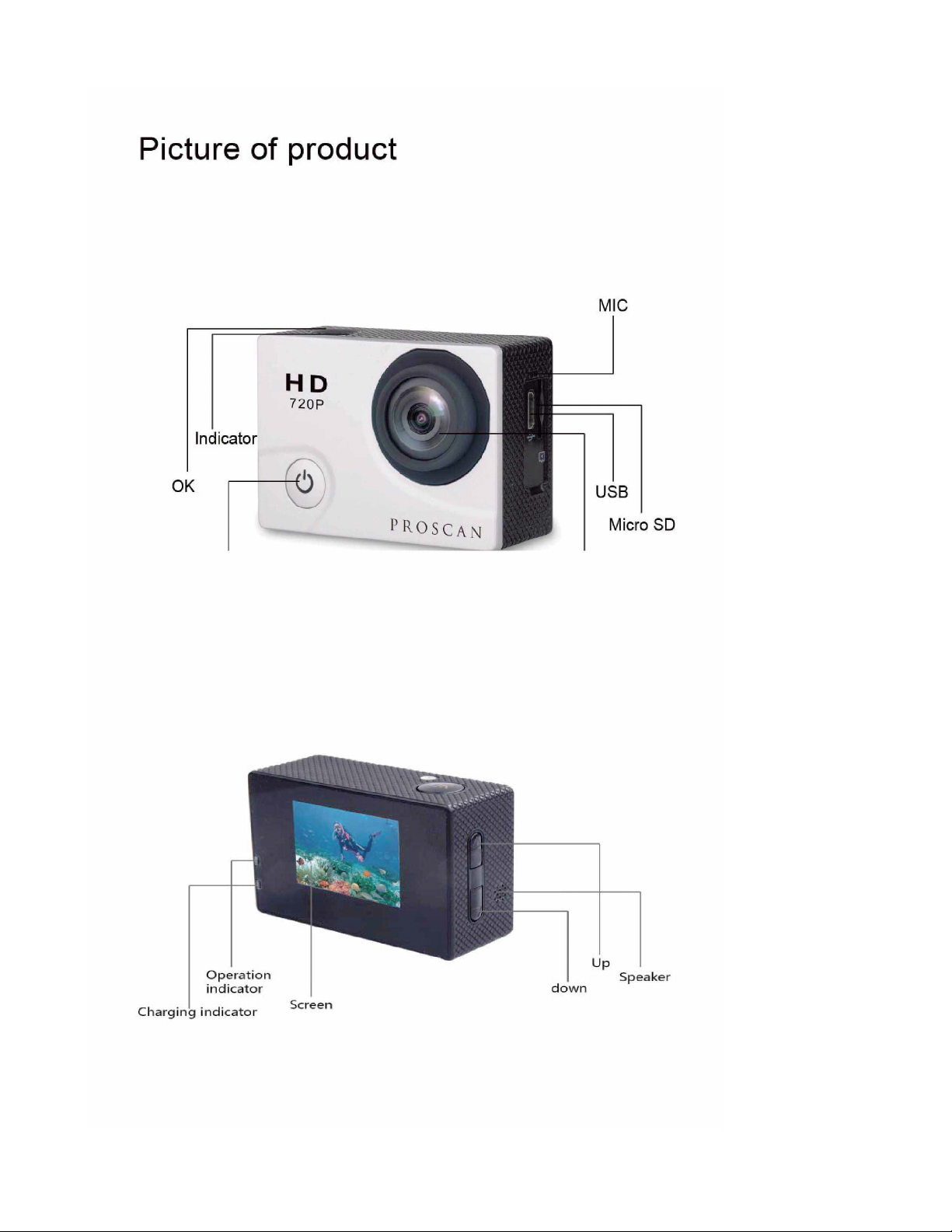

Photo du produit
D'accord
Lentille
Indicateur de charge Écran
Indicateur de
fonctionnement
En hautOrateur
vers le bas
13
Indicateur

Lentille
En haut
vers le bas
Switch/mode
Boîtier étanche
étanche
Photo de l'étui étanche：
Boîtier étanche ouvert.
D'accord
Batterie en charge Chargez la batterie pendant 4
heures avant nous
Vue de dessus
Faire glisser
Up
14

Porte de la batterie
Insertion de la carte Micro SD
Remarque: Parfois, lorsque vous utilisez la carte Micro SD pour la première fois
dans cette caméra, vous ne pouvez pas lire les données de la carte Micro SD,
formatez-la sur l'ordinateur ou dans le menu de réglage avant de l'utiliser
(n'oubliez pas de sauvegarder Vos données avant de formater la carte). Si
possible, choisissez une carte de marque pour une meilleure expérience.
Installation et retrait des piles
A: ouvrez la porte de la batterie comme indiquédans l'image ci-dessous;
B: Insérez la batterie et fermez la porte de la batterie.
Charge
Connectez l'appareil photo àl'ordinateur pour le chargement sous l'état d'arrêt.
L'indicateur de charge bleu s'allume lors de la charge et sera éteint lorsque la
batterie est complètement chargée. Généralement, la batterie peut être complè
tement chargéeaprès environ 3-5 heures. Cette caméra est chargée par un
chargeur 5V 1A (Remarque: cette caméra fonctionne avec la tension max. 5.25V
et le courant électrique 2A pour la charge, et elle sera endommagée si la charge
est effectuée au-delàde cette tension et courant maximum).
15

1. Activation et désactivation de l'appareil photo
A Appuyez et maintenez l'interrupteur d'alimentation pendant 3 à 5
secondes pour l'activer / désactiver.
B Allumez et éteignez-le en allumant ou éteignant l'écran.
2. Commutation de mode
Appuyez sur le mode pour basculer entre l'enregistrement vidéo / prise de photos
/ lecture.
1) Mode d'enregistrement vidéo:
Mode d'enregistrement: appuyez sur OK pour commencer àenregistrer la vidéo
et appuyez ànouveau sur OK pour arrêter la vidéo.
Appuyez sur la touche bas pour entrer le r églage de la vidéo, illustréci-dessous.
Ensuite, appuyez sur la touche enfoncée pour accéder au menu.
Taille du film: cliquez sur OK pour entrer dans la fenêtre Taille du film, appuyez
sur OK pour choisir 720P et VGA, appuyez sur le mode pour quitter
Date Stamp: cliquez sur OK pour entrer dans la fenêtre, appuyez sur OK sous
OFF pour fermer la fonction de tampon de date, appuyez sur OK sous D& T pour
ouvrir la fonction
Looping Video: appuyez sur OK pour choisir ON / OFF et quittez
Exposition: choisissez haut / bas de +2 à-2 exposition, et appuyez sur OK pour
confirmer
1) mode de prise de vue
16

Appuyez sur la touche enfoncée pour entrer le réglage de la photo, ci-dessous.
Ensuite, appuyez sur la touche enfoncée pour accéder au menu.
Résolution: appuyez sur OK, affichez 12M / 10M / 8M / 5MP / 3MP / 2M / 1MP,
appuyez sur OK pour choisir la r ésolution et la sortie (3MP interpolés, 5MP
interpolés).
Single Shot: OFF / ON, appuyez sur OK sous OFF pour fermer cette fonction,
appuyez sur OK sous ON pour ouvrir la fonction, il prend une photo à prise
unique.
Burst Photo: appuyez sur OK sous OFF pour fermer cette fonction, appuyez sur
OK sous ON, une caméra photo prend trois photos.
Time Lapse: OFF / 2S / 10S, choisissez 2S / 10S, un appareil photographique
prendra photo après 2 secondes / 10 secondes
Continuous Lapse: OFF / 2S / 3S / 5S / 10S / 20S / 30S / 60S, apr ès avoir choisi
l'heure, la caméra prendra photo après 2S / 3S / 5S / 10S / 20S / 30S / 60S.
1) Mode de lecture:
Appuyez sur le bouton de mode pour entrer dans l' écran de relecture, appuyez
sur la touche haut / bas pour choisir la vidéo ou la photo à rejouer. Cettefonction
ne fonctionne que si vous avez pris une photo ou une vid éo, si aucune photo ou
vidéo n'est prise, elle apparaîtra comme aucun fichier.
Appuyez sur le bouton de mode pour passer en mode photo, appuyez sur
OK pour prendre une photo, il y a un num éro dans le coin supérieur droit pour
indiquer le nombre de photos que vous pouvez prendre avec votre carte Micro SD.
17

1) Réglage du menu
En mode vidéo / photo, appuyez d'abord sur la touche enfonc ée, puis appuyez
sur OK pour acc éder au ré glage du menu comme indiqu édans l'écran
ci-dessous.
Son: cliquez sur OK pour entrer dans la fonction, choisissez Obturateur, Dé
marrage, Beep, Volume en appuyant sur la touche haut / bas, appuyez sur OK
pour changer les données pour chaque petite section, appuyez sur MODE pour
quitter.
Fréquence de puissance: 50HZ, 60HZ pour le choix, appuyez sur OK pour
confirmer et quitter.
Power Save: appuyez sur OK pour acc éder à cettefenêtre, 1min / 3min / 5min /
OFF pour le choix, ce qui signifie après 1min / 3min / 5min, ne pas utiliser la camé
ra, l'unité sera fermée pour économiser l'énergie, choisissez OFF elle ferme
cettefonction
Panneau de protection: 30s / 1min / 3min / OFF, ce qui signifie qu'apr ès 30s /
1min / 3min ne fonctionne pas l'appareil, l' écran devient noir pour économiser de
l'énergie, si OFF est choisi, cettefonction sera ferm ée.
18
