protech ES-500 User manual

ES-600
CameraAdaptor
Volume1,1steditionVer.1.0
カメラアダプター
Operating Instructions
取扱説明書
Beforeoperatingthesystem,pleasereadthismanual
thoroughlyandremainitforfuturereference.
ES-500
HD-SDIMulti-coreStudioSystem
HD-SDIマルチコアケーブルスタジオシステム
BaseStation
ベースステーション
ご使用の前に、この取扱説明書をよくお読みください。
また、お読みになった後は、大切に保管してください。

安全上の注意
2
WARNING
※ そ の ま ま 使 用 す ると 感 電・事 故 を 起 こ す 恐 れ が ありま す。
注意
警告 “取扱いを誤った場合、使 用 者が 死 亡または重 傷を負うことが 想 定されること” を示します。
ご使用の前に、この『安全上の注意』をよくお読みのうえ、正しくお使いください。また、お読みになった後は、
大切に保管してください。
安全上の注意は、お使いになる人や、他の人への危害、財産への損害を未然に防ぐための内容になっています
ので、必ずお守りください。
表示と図記号の意味は次のようになっています。
“取扱いを誤った場合、使用者が傷害を負うことが想定されるか、または、物的損害の発生
が想定されること”を示します。
■煙が出ている、変なにおいや音がする等の異常が発生した場合は、電源スイッチを切る！
■本機を落としたり、強い衝撃を与えたり、破損した場合は、電源スイッチを切る！
■本機の内部に水などが入った場合は、電源スイッチを切る！
■本機の内部に異物などが入った場合は、電源スイッチを切る！
禁止
禁止
水ぬれ禁止
分解禁止
■本機の上に水の入った容器、小さな金属物を置かない！
こぼれて、本機内部に入ると、発熱や火災、感電など、故障や事故を起こす恐れがあります。
■機器の開口部から異物を差し込んだり、落としこんだりしない！
発熱や火災、感電など、故障や事故を起こす原因となります
雨天、降雪中、海岸、水辺でのご使用は特にご注意ください。
■機器が水、汗、海水などの液体で濡れたりしないようにする！
発熱や火災、感電など、故障や事故を起こす原因となります
■水などの液体が使われたり、かかったりする場所で使用しない！
発熱や火災、感電など、故障や事故を起こす原因となります
■本機を分解,改造,修理しない！
点 検・整 備・修 理 は 、販売店またはPROTECHサポートセンターにご依頼ください。
発熱や火災、感電など、故障や事故を起こす原因となります
お買い上げの販売店またはPROTECHサービスセンターにご相談ください。
この製品の使用、または使用不能から生ずる付随的な損害(情報内容の変化・消失、事業利益の損失、事業の
中断など)に関して、当社は責任を負いかねますのであらかじめご了承ください。
取扱説明書の記載内容を守らないこと、あるいは取扱説明書の記載内容の誤記、等により生じた損害に関して、
当社は責任を負いかねますのであらかじめご了承ください。
水場禁止

各部名称と働き
NamesandFunctionsofParts
フロントパネル
Frontpanel

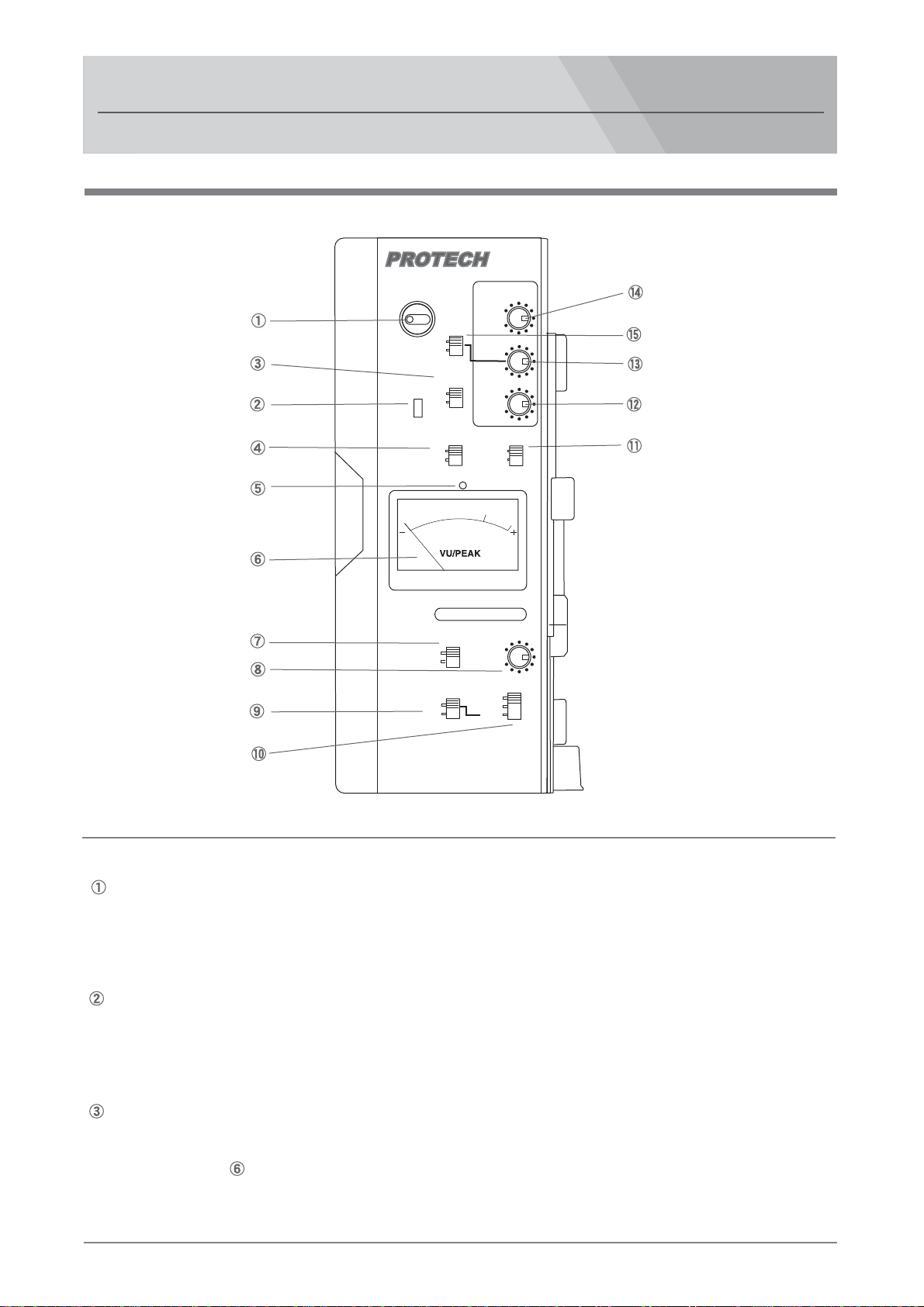

メインパネル
Mainpanel
リアパネル
Rearpanel
ES-500
10
ES-600
4
12
4
Tableofcontents
システム構成例
SystemConnectionGuide 45
39
外形寸法図・仕様
OutsideViewandDimensions/Specifications
LVM-89W/UniversalHead
15
ES-500 48
ES-600 50
LVM-89W 52
48

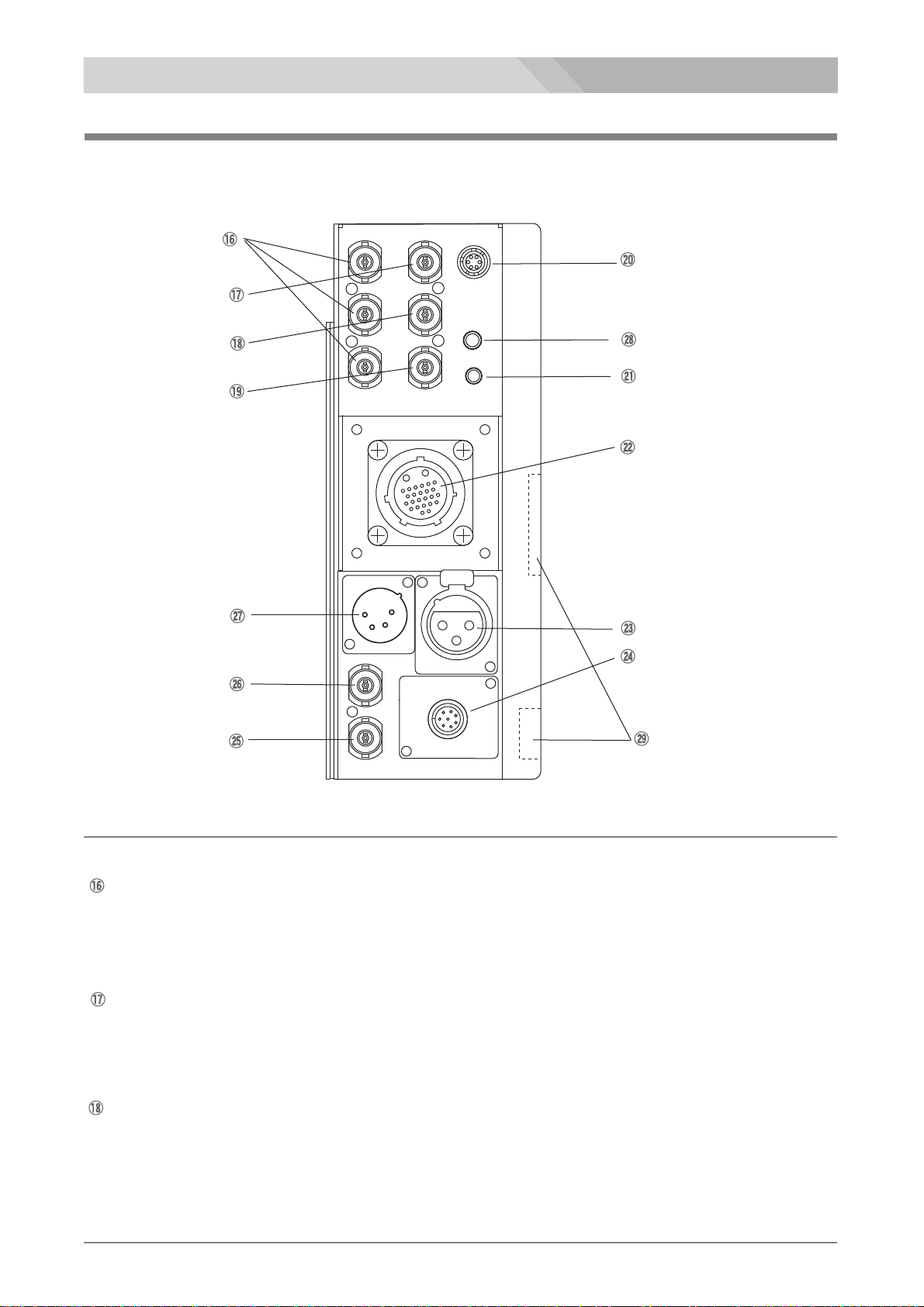

コネクタパネル
Connectorpanel 7
調節・設定
AdjustmentsandSettings
接続方法
Connection 21
3
Multi-coreStudioSystemES-500/ES-600
ES-500/ES-600目次

ES-500各部名称と働き
NamesandFunctionsofParts
4
CameraAdaptorES-500
メインパネル
Mainpanel
POWERswitch
電源をON/OFFするスイッチです。
Turnsthepoweronandoff.
ベースステーションからのタリー信号を受けて点灯します。
TALLYindicator
LightsupwhenreceivingthetallysignalfromtheBaseStationES-600.
INTERCOM
MIC
H.P
ES-500
CAMERA ADAPTER
MIN
MAX
MIN
MAX
POWER
OFF
ON
+4dB
-20dB
-60dB
48V
OFF
P-MIC
METER
SELECT
HYPER LIMITER
TALLY
VU
PK
PEAK
MONITOR
SELECT
INTERCOM
AUDIO IN
MIN
MAX
ON
OFF
LIMIT LEVEL
INPUT LEVEL
AUDIO INPUT
METER
LIGHT
ON
OFF
TALK
ON
OFF
SIDE
TONE
VU/PEAKメータ（ ）の照明をON/OFFします。
METERLIGHTswitch
TurnsthelightoftheVU/PEAKmeteronandoff.

ES-500各部名称と働き
NamesandFunctionsofParts
4
CameraAdaptorES-500
メインパネル
Mainpanel
POWERswitch
電源をON/OFFするスイッチです。
Turnsthepoweronandoff.
ベースステーションからのタリー信号を受けて点灯します。
TALLYindicator
LightsupwhenreceivingthetallysignalfromtheBaseStationES-600.
INTERCOM
MIC
H.P
ES-500
CAMERA ADAPTER
MIN
MAX
MIN
MAX
POWER
OFF
ON
+4dB
-20dB
-60dB
48V
OFF
P-MIC
METER
SELECT
HYPER LIMITER
TALLY
VU
PK
PEAK
MONITOR
SELECT
INTERCOM
AUDIO IN
MIN
MAX
ON
OFF
LIMIT LEVEL
INPUT LEVEL
AUDIO INPUT
METER
LIGHT
ON
OFF
TALK
ON
OFF
SIDE
TONE
VU/PEAKメータ（ ）の照明をON/OFFします。
METERLIGHTswitch
TurnsthelightoftheVU/PEAKmeteronandoff.

5
メインパネル
Mainpanel
(注意)ベースステーションの出力は、VUで0dB、PEAKで-20dBを指示する時、基準レベル-20dBとなります。
AUDIOINの信号レベルが瞬間でもオーバーした時に点灯します。
AUDIOINの信号レベルを確認します。METERSELECTメーター切替スイッチ（ ）によりVU/PEAKの切替えができます。
PEAKindicator
VU/PEAKmeter
ハイパーリミッター機能をON/OFFします。ONにすると最大30dBまでリミッターが働き、音が歪むのを防ぎます。
LIMITswitch
AUDIOIN入力音声のレベルを調整します。
LEVELvolume
P-MICswitch
ファンタム 48V コンデンサマイク使用の場合、入力切替スイッチ () を-60dBの位置にして、このスイッチを 48V(ON) にします。
LightsonwhentheAUDIOINinputsignalisoverlevelevenmomentarily.
UsedtoconfirmtheAUDIOINinputsignallevel.VUmodeorPEAKmodeisselectablebyMETER
SELECTswitch.
VU(VUmeter):from-20dBto+3dB(indicatedinupperscale)
PK(PEAKprogrammeter):from-60dBto0dB(indicatedinlowerscale)
ThestandardoutputsignalleveloftheBaseStationES-600is-20dBmwhentheVUmeter
indicates0dBorPEAKmeterindicates-20dB.
VU(VUメーター):上段目盛,-20dB〜+3dB.
PK(ピークプログラムメーター):下段目盛,-60dB〜0dB.
Turnson/offtheHyperLimiter.WhensettotheONposition,thelimiterworksupto+30dBto
preventthedistortionoftheaudiooutputtotheBaseStationES-600.
Adjuststheaudioinputlevelfromacamcorder.
Whenusingaphantom48Vcondensermicrophone,settothe48Vpositiontosupply+48VDC
powertothemicrophoneandselectthe-60dBpositionoftheINPUTLEVELselectswitch.
VU/PEAKメータ（ ）をVUまたはPEAKメータに切り替えます。
METERSELECTswitch
SelectstheMetermode,VUmodeorPEAKmode.
ES-500各部名称と働き
CameraAdaptorES-500

6
メインパネル
Mainpanel
ヘッドセットのモニターをINTERCOMの音声またはAUDIOINの音声に切替えます。
MONITORSELECTswitch
コネクタパネルのINTERCOMヘッドセットコネクタに接続されたヘッドセットのH.Pレベルを調整します。
INTERCOMH.Pvolume
SelecttheINTERCOMortheAUDIOINpositiontomonitortheaudiosignalonINTERCOMlineor
theAUDIOINinputaudiosignalbytheintercomheadsetconnectedtotheHEADSETconnector
ontheconnectorpanel..
INTERCOMMICvolume
コネクタパネルのINTERCOMヘッドセットコネクタに接続されたヘッドセットのMICレベルを調整します。
INTERCOMSIDETONEvolume
コネクタパネルのINTERCOMヘッドセットコネクタに接続されたヘッドセットのSIDETONEレベルを調整します。
AdjuststheaudioleveloftheheadphoneoftheintercomheadsetconnectedtotheHEADSET
connectorontheconnectorpanel.
AdjuststheaudiolevelofthemicrophoneoftheinterccomheadsetconnectedtotheHEADSET
connectorontheconnectorpanel.
AdjuststheaudiolevelofthesidetoneoftheinterccomheadsetconnectedtotheHEADSET
connectorontherearpanel.
TALKON/OFFswitch
Turnson/offthemicrophoneoftheintercomheadset.
コネクタパネルのINTERCOMヘッドセットコネクタに接続されたヘッドセットのMICをon/offします。
INPUTLEVELswitch
SelecttheappropriatepositionaccordingtotheinputlevelconnectedtotheAUDIOINconnector
ontheconnectorpanel.
+4dB:Whenaline-level(+4dBm)signalsourceisconnected.
-20dB:Whenaline-level(-20dBm)signalsourceisconnected.
-60dB:Whenamicrophone(-60dBm)isconnected.
Incaseofusingacodensermicrophone,settheP-MICswitchtothe48Vposition.
+4dBm:+4dBのラインレベル入力時。家庭用のCD、ビデオ機器はこの位置にします。
-20dBm:-20dBのラインレベルの入力時。
-60dBm:-60dBのマイク入力の場合。
コンデンサマイク使用時には、P-MICファンタム48Vスイッチ（ ）をONにします。
コネクタパネルのAUDIOINコネクタに接続された機器に合わせて設定します。
ES-500各部名称と働き
CameraAdaptorES-500

7

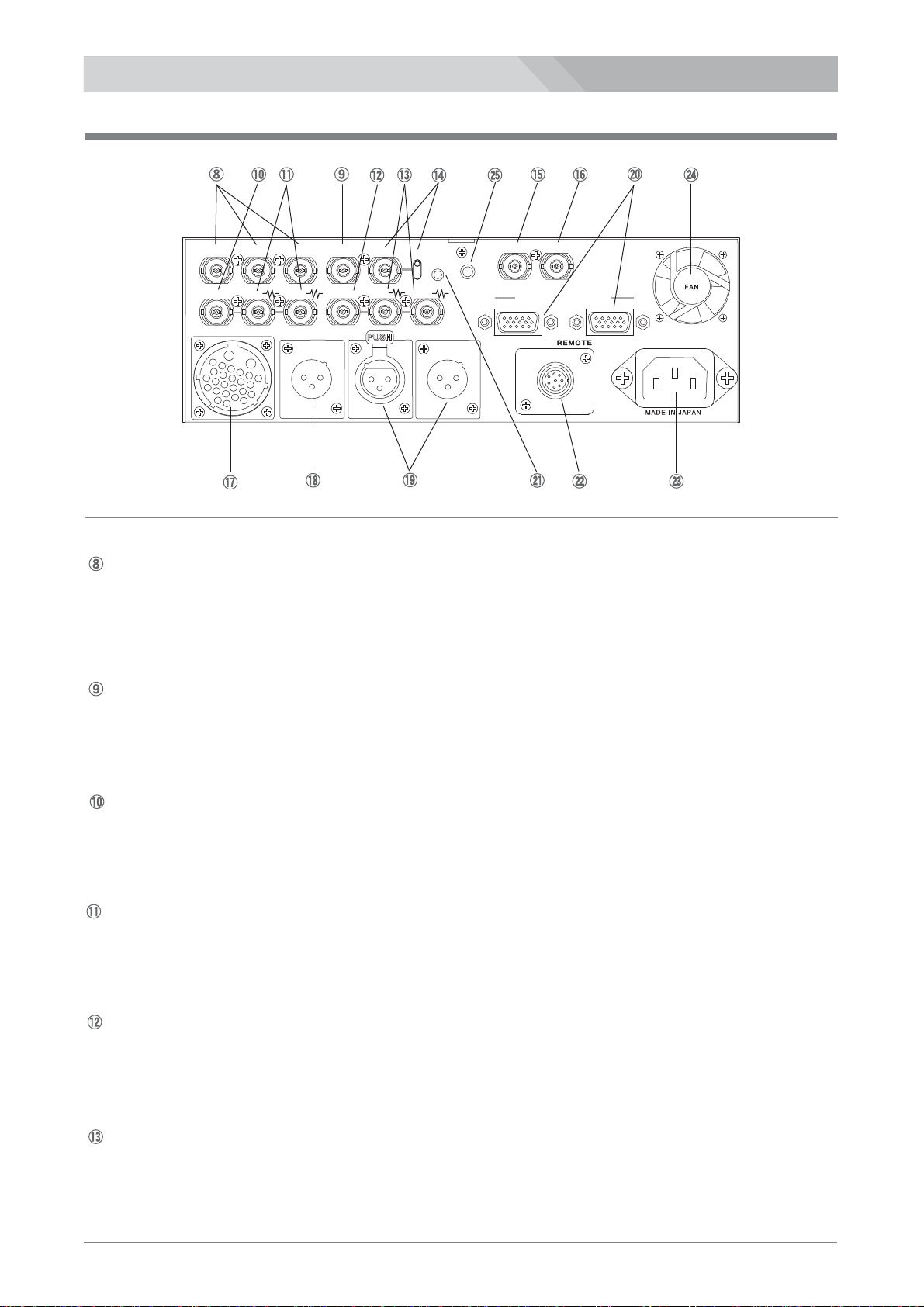

コネクタパネル
Connectorpanel
MONITOR
OUT
TC OUT
Y IN
HSUP
TALLY OUT
RET OUT
MADE IN JAPAN
AUX
Pb IN
Pr IN
EXT.
AUDIO OUT
LANC
(VIDEO OUT/TC IN)
REMOTE
▲
▲HEADSET
AUDIO IN
▲
VIDEO IN
HDまたはSDアナログコンポーネント信号(Y,R-Y,B-Y)を入力します。
ベースステーションES-600からのリターンビデオ信号を出力します。
YIN/PbIN/PrINconnectors(BNC)
RETOUTconnector(BNC)
TALLYOUTconnector(BNC)
ConnecttheHDorSDanalogcomponentsignals(Y,Pb(B-Y),andPr(R-Y))fromacamcorder.
Outputsthereturnvideosignal(composite)fromtheBaseStationES-600.
ベースステーションES-600からのタリー信号を出力します。
OutputstheTALLYsignalfromtheBaseStationES-600.
ES-500各部名称と働き
CameraAdaptorES-500

7
コネクタパネル
Connectorpanel
MONITOR
OUT
TC OUT
Y IN
HSUP
TALLY OUT
RET OUT
MADE IN JAPAN
AUX
Pb IN
Pr IN
EXT.
AUDIO OUT
LANC
(VIDEO OUT/TC IN)
REMOTE
▲
▲HEADSET
AUDIO IN
▲
VIDEO IN
HDまたはSDアナログコンポーネント信号(Y,R-Y,B-Y)を入力します。
ベースステーションES-600からのリターンビデオ信号を出力します。
YIN/PbIN/PrINconnectors(BNC)
RETOUTconnector(BNC)
TALLYOUTconnector(BNC)
ConnecttheHDorSDanalogcomponentsignals(Y,Pb(B-Y),andPr(R-Y))fromacamcorder.
Outputsthereturnvideosignal(composite)fromtheBaseStationES-600.
ベースステーションES-600からのタリー信号を出力します。
OutputstheTALLYsignalfromtheBaseStationES-600.
ES-500各部名称と働き
CameraAdaptorES-500

8
コネクタパネル
Connectorpanel
AUX(VIDEOOUT/TCIN)connector(BNC)
OutputsthecompositevideosignalconnectedtotheAUX(VIDEOIN)connectoroftheBaseStation
ES-600orinputthetimecordsignalfromacamcorder.
ベースステーションのAUX(VIDEOIN)に入力されたビデオ信号の出力、またはカムコーダーからのタイムコード信号の
入力に使用します。
モニターLVM-89WまたはVIF-100へ6ピンケーブル（VC-450）を使って接続します。RETビデオ信号、DC12V電源
およびタリー信号を出力します。
MONITOROUTconnector(6-pin,female)
ConnecttothemonitorLVM-89WortheVIF-100withthe6-pincable(VC-450).
TheRETvideosignal,DC12VpowerandtallysignalaresuppliedtotheLVM-89W.
OutputstheLANCremotecontrolsignaltoacamcorder.ConnectwiththeLANCcontrolcable.
LANCconnector(φ2.5minijack)
LANCリモコンのコントロール信号を出力します。LANCコントロールケーブルを接続します。
ベースステーションDS-560と26ピンマルチケーブルにて接続します。(SonyCCZ-A25/50/100)
CAMERAconnector(26-pin,male)
ConnecttotheBaseStationDS-560witha26-pinmulti-cable(SonyCCZ-A25/50/100).
1
A
B
23456
78910 11
12 13 14 15 16 17
18 19 20 21 22
23 24
26-pinconnector
(male)
pinassignment
1
A
B
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
VIDEOOUT
VIDEOSG
MICOUT
MICOUT
MICOUT
REMTXX
GENING
REMVIDEOG
GENINX
REMRXX
REMRXY
+12V
GND
RETVIN
RETVING
TALLYIN
YSG
YOUT
R-YOUT
R-YSG
B-YOUT
B-YSG
REMVIDEOX
REMPOW
INCOM
REMTXY
オーディオ信号を入力します。HEADSETコネクタのヘッドセットでMONITORSELECTスイッチを切り替えてモニターできます。
AUDIOINconnector(XLR3-pin,female)
Connectanaudioinputsignalfromacamcorder.Theaudiosignalcanbemonitoredbytheintercom
headsetconnectedtotheHEADSETconnectorselectingtheAUDIOINpositionoftheMONITORSELECT
switch.
PinassignmentXLR3-pin,female
1PIN:GND
2PIN:HOT
3PIN:COLD

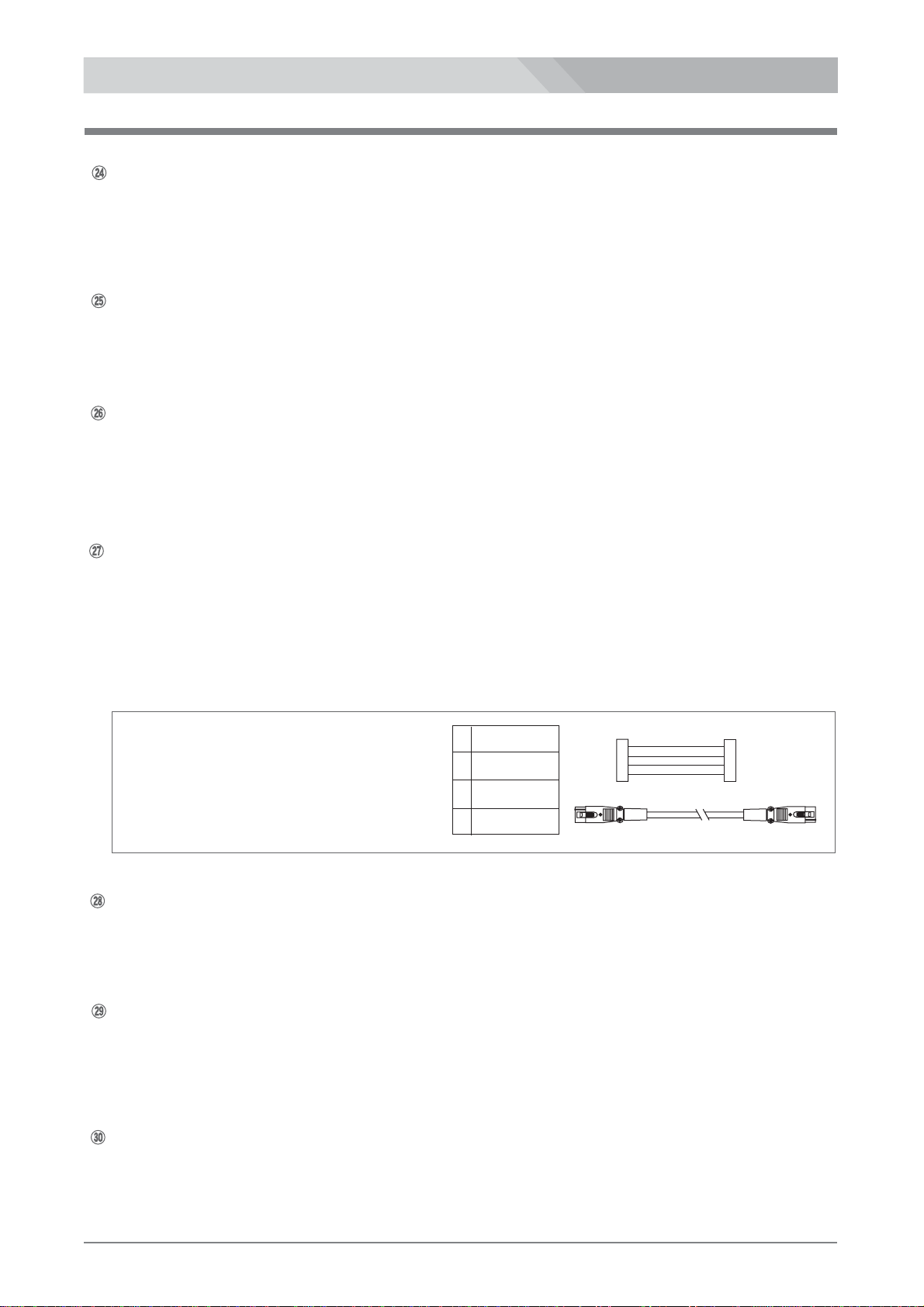

ES-500各部名称と働き
CameraAdaptorES-500

9
コネクタパネル
Connectorpanel
RCC-450を使ってカメラと接続し、リモートコントロール信号を出力します。
REMOTEconnector(8-pin,female)
Outputstheremotecontrolsignaltoacamcorder.Connectwiththe8-pinremotecable(RCC-450).
カムコーダーからコンポジットビデオ信号を入力します。
VIDEOINconnector(BNC)
Inputthecompositevideosignalfromacamcorder.
ベースステーションからのタイムコード信号を出力します。カメラとBNCケーブルで接続します。
TCOUTconnector(BNC)
OutputsthetimecodesignalfromtheBaseStationES-600.ConnecttoacamcorderwithaBNC
cable.
インカムを使用する場合またはオーディオ入力信号をモニターする場合、ヘッドセット (DL-400) を接続します。
MONITORSELECT スイッチで切り替えます。この音量は、フロントパネルの H.P ボリュームで調節します。
HEADSETconnector(XLR4-pin,male)
ConnectthesuppliedIntercomheadsetDL-400forthemonitoringoftheaudiosignalonthe
INTERCOMlineortheAUDIOINinputaudiosignal.
SelecttheINTERCOMorAUDIOINpositionbytheMONITORSELECTswitch.Thisaudiolevelcanbe
adjustedbytheINTERCOMH.P(hesdphone)volumeonthemainpanel.
V-shoeandDCOUTconnector
AttachtotheV-shoemount(V-shoebatteryholder)onacamcorderandoutputstheDC12V
powertoacamcorder.
カムコーダーのV シューバッテリーホルダーへ取り付け、カムコーダーへ DC12V 電源を出力します。
EXT.AUDIOOUTconnector(φ3.5mini-jack)
OutputstheaudiosignalconnectedtotheEXT.AUDIOINconnectoroftheBaseStationES-600.
ベースステーション ES-600 のEXT.AUDIOINコネクタに入力されたオーディオ信号が出力されます。
キャノン4Pオスコネクタのヘッドセットを使用される場合は、
キャノン4Pメス-メスのケーブルをご用意下さい。
1
2
3
4
MIC(G)
MIC(H)
H.PHONE(G)
H.PHONE(H)
1
2
3
4
1
2
3
4
IncaseusingtheheadsetwiththeXLR4-pin
maleconnector,preparethecablewiththe
XLR4-pinfemaleconnectors.
ES-500各部名称と働き
CameraAdaptorES-500
ConnectwiththeLi-ionBatteryPack(SONYtype).
リチウムイオンバッテリーパック(SONYタイプ)を装着します。
V-shoeBatteryHolder(BatteryAdaptor)

NamesandFunctionsofParts
10
フロントパネル
Frontpanel
25
50
75
100
EXTLINE(4WI/O) INTERCOM HEADSET
ES-600
CABLE
POWERswitchandindicator
電源をON/OFFするスイッチです。電源スイッチがONになっている時に点灯します。
Turnsthepoweronandoff.Theindicatorlightsupwhenthepowerswitchison.
リアパネルのTALLYINコネクタに入力されるタリー信号により点灯します。
TALLYindicator
LightsupwhenreceivingthetallysignalconnectedtotheTALLYEXTLINE(4WI/O)INconnector
ontherearpanel.
タリーを点灯させるチャンネル(1-5CH)のスイッチを選択してONします。
TALLYSELECTswitch
SelecttheTALLYchannelandsettheTALLYSELECTswitchtoONpositiontolightuptheTALLY
indicator.
CABLEselectswitch
Settotheappropriatepositionaccordingtothelengthofa26-pinmulti-cableconnected
totheCAMERAconnectorontherearpanel.
リアパネルのCAMERA26-ピンケーブルコネクタに接続されたケーブル長に合わせて、ケーブル切替スイッチをセットします。

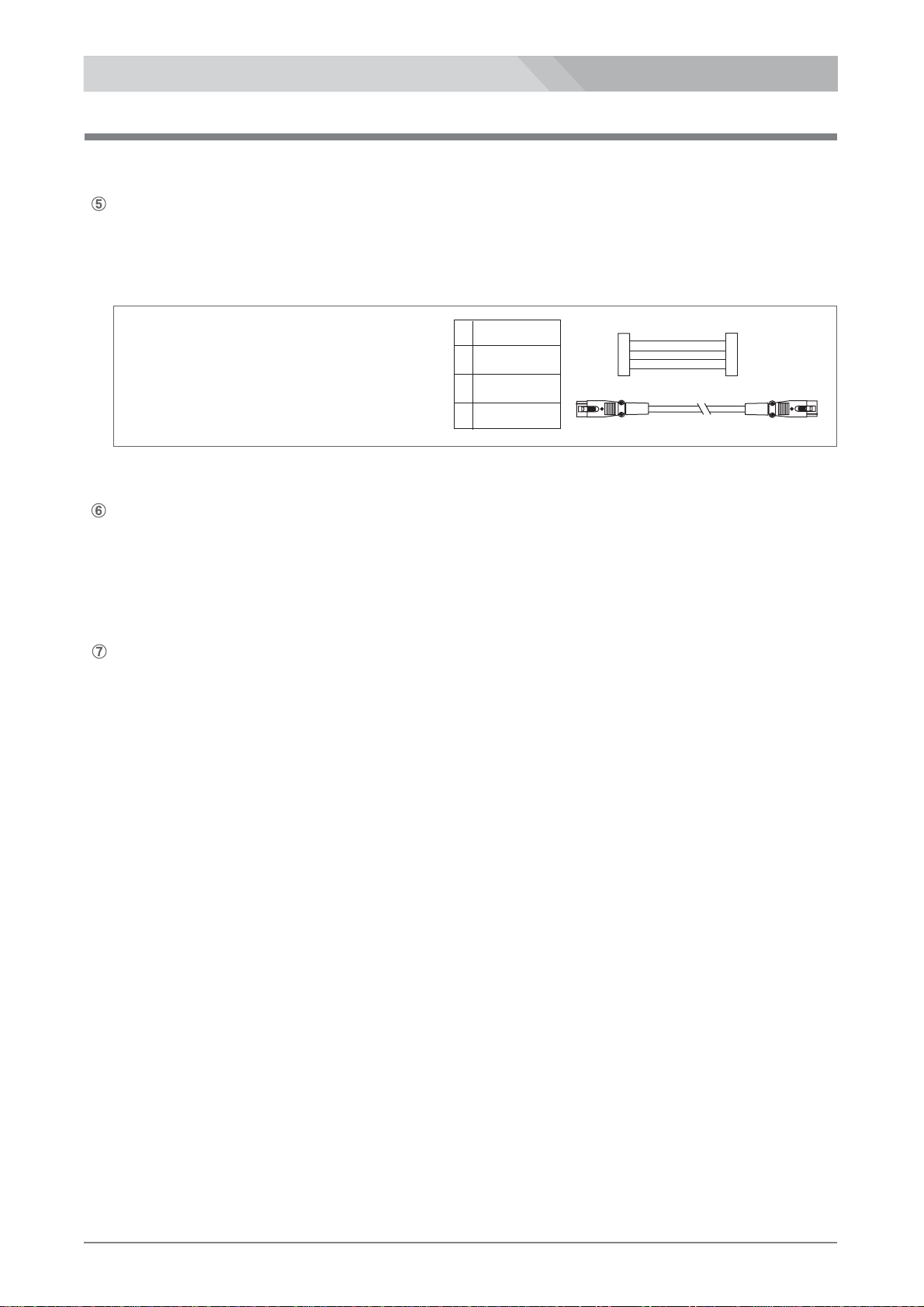

ES-600各部名称と働き
BaseStationES-600

11
フロントパネル
Frontpanel
INTERCOMHEADSETconnector(XLR4-pin)
Connectthesuppliedintercomheadset(DL-400).
インカムヘッドセット(DL-400)を接続します。
INTERCOMHEADSETH.P(headphone),MIC(microphone)andSIDETONEvolumes
Adjuststheaudioleveloftheheadphone,microphoneandsidetoneoftheintercomheadsetconnected
totheINTERCOMHEADSETconnector..
インカムヘッドセット(DL-400)のヘッドホン、マイクロホン、サイドトーンの音声レベルを調整します。
INTERCOMEXTLINE(4WI/O)IN,OUTandSIDETONEvolumes
Adjuststheaudioleveloftheinput,outputandsidetoneofthe4-wireintercomlineconnectedtothe
TALLYEXTLINE(4WI/O)IN/OUTconnectorsontherearpanel.
4Wインターカムラインの入力、出力、サイドトーンの音声レベルを調整します。
キャノン4Pオスコネクタのヘッドセットを使用される場合は、
キャノン4Pメス-メスのケーブルをご用意下さい。
1
2
3
4
MIC(G)
MIC(H)
H.PHONE(G)
H.PHONE(H)
1
2
3
4
1
2
3
4
IncaseusingtheheadsetwiththeXLR4-pin
maleconnector,preparethecablewiththe
XLR4-pinfemaleconnectors.
ES-600各部名称と働き
BaseStationES-600

12
リアパネル
Rearpanel
CAMERA AUDIOOUT EXTLINE(2WI/O) EXTLINE(2WI/O)
HD/SDCOMPONENTOUT VIDEOOUT VIDEOIN
AUX
LANC
TCOUT EXT.
AUDIOIN
SDIIN OUT1 OUT2 OUT1 OUT2SDIRETIN
TCINRETIN
TALLYEXTLINE(4WI/O)
IN OUT
YPb Pr
ACIN
HD/SDCOMPONENTOUTY/Pb/Prconnectors(BNC)
OutputstheHDandSDanalogcomponentsignal,Y,PbandPrfromtheCameraAdaptorES-500.
カメラアダプタES-500からのHD/SDアナログコンポーネント信号(Y,Pb,Pr)を出力します。
VIDEOOUTconnector(BNC)
SDIINconnector(BNC)
SDIOUT1/2connectors(BNC)
SDIRETINconnector(BNC)
SDIRETOUT1/2connectors(BNC)
OutputsthecompositevideosignalfromtheCameraAdaptorES-500.
カメラアダプタES-500からのコンポジットビデオ信号を出力します。
InputtheHD/SD-SDIsignalfromacamcorder.
カムコーダーからHD/SD-SDI信号を入力します。
OutputstheHD/SD-SDIsignal(throughoutputsoftheSDIINinputsignal).
HD/SD-SDI信号を出力します。(SDIIN入力信号のスルー出力)
InputtheHD/SD-SDIreturnsignalfromaswitcher.
HD/SD-SDIリターン信号を入力します。
OutputstheHD/SD-SDIreturnsignal(throughoutputsoftheSDIRETINinputsignal).
HD/SD-SDIリターン信号を出力します。(SDIRETIN入力信号のスルー出力)
ES-600各部名称と働き
BaseStationES-600

13
リアパネル
Rearpanel
AUDIOOUTconnector(XLR3-pin,male)
AUXconnector(BNC)andVIDEOIN/TCOUTselectswitch
RETINconnector(BNC)
TCINconnector(BNC)
CAMERAconnector(26-pinmulti-cableconnector)
A
B
1
A
B
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
VIDEOIN
VIDEOSG
MICX
MICY
MICG
RMTTXX
GENOUTG
REMVIDEOG
GENOUTX
REMRXX
REMRXY
+12V
GND
RETVOUT
RETVOUTG
TALLYOUT
YSG
YIN
R-YIN
R-YSG
B-YIN
B-YSG
REMVIDEOX
REMPOW(NC)
INCOM
REMTXY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26-pinmulti-cableconnector
pinassignment
カメラアダプターES-500へ26ピンマルチケーブルにて接続します。(SonyCCZ-A25/50/100)
ConnecttotheCameraAdaptorES-500witha26-pinmulti-cable(SonyCCZ-A25/50/100).
Inputthecompositevideosignalfromanexternalvtdeoequipmentoroutputsthetimecordsignalfrom
theCameraAdaptorES-500.SelecttheVIDEOINortheTCOUTwiththeselectswitch.
ビデオコンポジット信号の入力またはES-500からのタイムコード信号の出力を切替スイッチで切り替えて使用します。
Inputthecompositevideoreturnsignalfromaswitcher.
ビデオコンポジットリターン信号を入力します。
Inputatimecordsignal.
タイムコード信号を入力します。
OutputstheaudiosignalfromtheCameraAdaptorES-500.
カメラアダプタからのオーディオ信号を出力します。
PinassignmentXLR3-pin,male
1PIN:GND 2PIN:HOT
3PIN:COLD

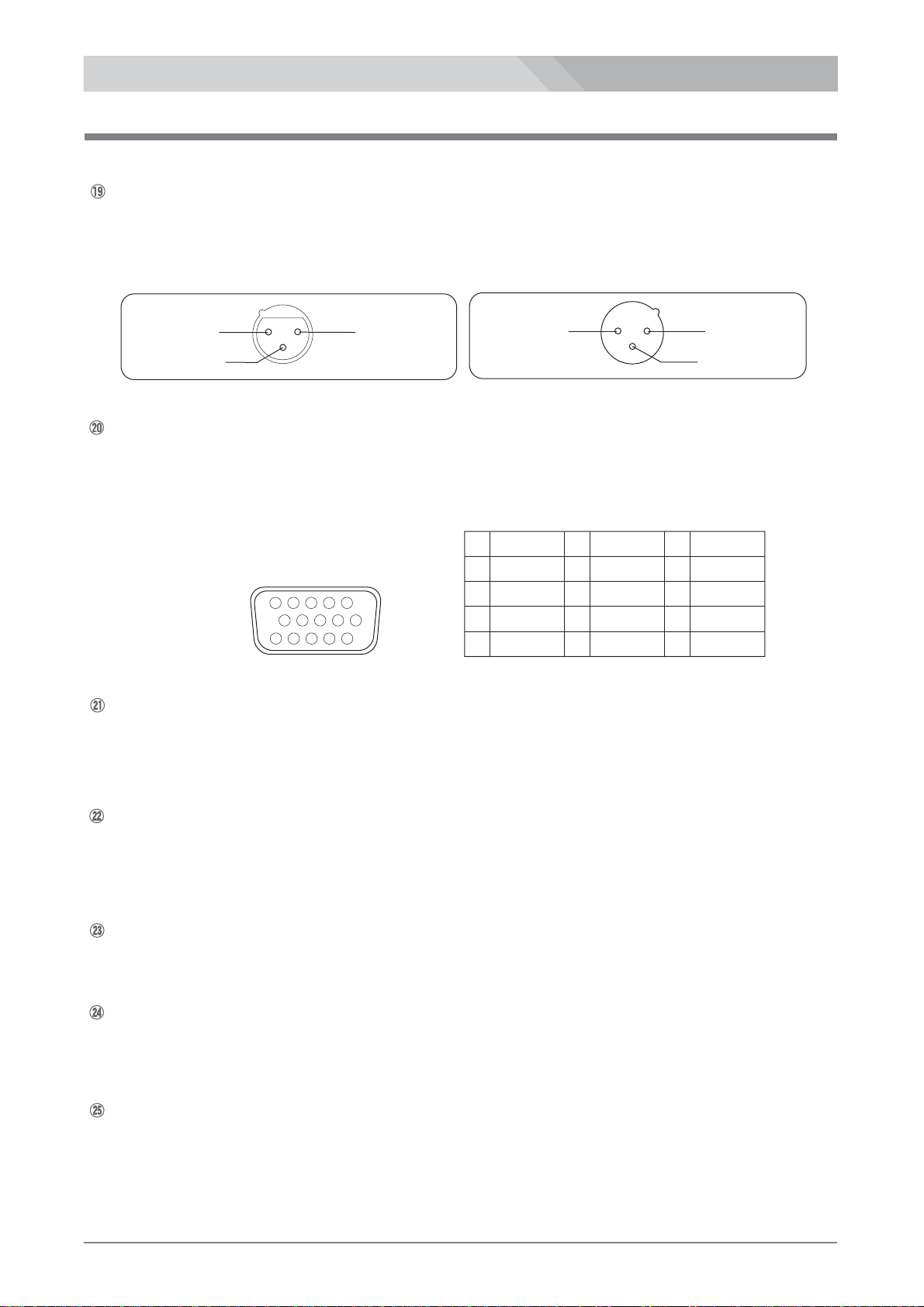

ES-600各部名称と働き
BaseStationES-600

14
リアパネル
Rearpanel
EXTLINE(2WI/O)connectors(XLR3-pin,femaleandmale)
TALLYEXTLINE(4WI/O)IN/OUTconnectors(HDD-sub15-pin,female)
LANCconnector(φ2.5mini-jack)
REMOTEconnector(8-pin)
ACINconnector
FAN
EXT.AUDIOINconnector(φ3.5mini-jack)
Connecttoanexternal2-wireintercomline.
2Wインターカムラインに接続します。
XLR3-pin,male
1PIN:GND 2PIN:HOT
3PIN:COLD
PinassignmentXLR3-pin,female
1PIN:GND
2PIN:HOT
3PIN:COLD
Usedforthetallysignalinput/outputandfortheconnectiontoanexternal4-wireintercomline.
タリー信号の入出力、4Wインターカムラインへの接続に使用します。
1
2
3
4
5
6
7
8
9
TALLY1
TALLY2
TALLY3
TALLY4
TALLY5


10 GND
11
12
13
14
15
12345
6789
10
15 14 13 12 11
HDD-sub15-pinconnector
pinassignment
ConnecttoanLANCremotecontrollerwiththecablesuppliedwiththeremotecontroller.
LANCリモコンに接続します。
ConnecttotheSonyremotecontrollerRM-B750,B150withthecablesuppliedwiththeremotecontroller.
Sony製リモコンRM-B750,B150 にリモコン付属のケーブルで接続します。
ConnecttotheAC100VpowersupplywiththesuppliedACpowercable.
AC100V 電源に接続します。
WorkswhenthePOWERswitchison.
電源スイッチonのとき動作します。
Inputanexternalaudiosignal.ItcanbeoutputfromtheEXT.AUDIOOUTconnectoroftheCamera
AdaptorES-500viathe26-pincable.
外部オーディオ信号を入力します。この信号はカメラアダプタ ES-500 の EXT.AUDIOOUTコネクタから出力できます。
4WOUTH
4WOUTL
4WINH
4WINL
GND
ES-600各部名称と働き
BaseStationES-600

NamesandFunctionsofParts
15
LVM-89W
FrontPanel
BottomPanel
(RightSide)
ConnectorPanel
COLOR INPUTRGBMARKER
MONO
16:9
4:3
PEAKING
HD/Y
HD/B-Y
HD/R-Y
CMPIN
CMPOUT
TALLYIN
MONIIF
DC12VIN
LeftSide
8.9inchliquidcrystaldisplay(196(H)115(V)mm)
8.9インチ液晶（ 1 6：9 ）
GREENTALLYindicatoronthefrontpanellightsupwhenthetallysignal(2〜4V=GREEN)isinput
totheTALLYINconnectorontheconnectorpanel.
ThebrightnessoftheindicatorcanbeselectedbytheFRONTTALLYdisplayselectswitch.
Screen
FRONTGREENTALLYindicator
※パネルに負荷を加えると割れたり映らなくなります。
Thepanelmightbecrackedandhavenoimagewhenaloadisadded.
グリーンタリーは、コネクタパネルのTALLYINコネクタに入力されるタリー信号（2〜4V=GREEN)により点灯します。
フロントパネルのフロントタリー切替スイッチ(OFF/L(low)/H(high))で明るさの切替えが可能です。
REDTALLYindicatoronthefrontpanellightsupwhenthetallysignal(4〜V=RED)isinputtothe
TALLYINconnectorontheconnectorpanelorthetallysignal(0V=ON,OPEN=OFF)isinputtothe
MONIIFconnector.
ThebrightnessoftheindicatorcanbeselectedbytheFRONTTALLYdisplayselectswitch.
FRONTREDTALLYindicator
レッドタリー は、コネクタパネルのTALLYINコネクタに入力されるタリー信号（4V以上=RED)により点灯します。
また、MONIIFコネクタに入力されるタリー信号(0V=ON)でも点灯します。
フロントパネルのフロントタリー切替スイッチ(OFF/L(low)/H(high))で明るさの切替えが可能です。
LVM-89W各部名称と働き
CameraViewFinderLVM-89W/UniversalHead

16
LVM-89W
LVM-89W各部名称と働き
HDMI/HDComponentMonitorLVM-89W/UniversalHead
MENU/-/+buttons
MENU(select)button:selectsthemenufromthemenusdisplayed
onthescreeninsequenceasfollows.
-/+(entry)button:adjustseachsettingvalue.
WhentheResetmenuisselected,
eitherpressing-or+buttonresetsall
settingstothestandardvalue(50).
MENUメニューボタンを順次押して、スクリーンに表示されるメニューから設定項目を選択して、-/+ボタンで調節します。
Resetを選択して-/+ボタンいずれかを押すとすべての設定値が標準値(50)にリセットされます。
ThebrightnessoftheTALLYindicatorsonthefrontandrearpanelscanbeselectedbytheselect
switchesasfollows.
FRONTTALLYandREARTALLYdisplayselectswitch
フロントタリー、リアタリー の明るさの 切 替（OFF/L(low)/H(high)）スイッチです。
H:Thetallyindicatorlightsupbrightly.
L:Thetallyindicatorisdimmedtothelowerbrightness.
OFF:Thetallyindicatoristurnedoff.
GREENTALLYindicatorontherearpanellightsupwhenthetallysignal(2〜4V=GREEN)isinput
totheTALLYINconnectorontheconnectorpanel.
ThebrightnessoftheindicatorcanbeselectedbytheREARTALLYdisplayselectswitch.
REARGREENTALLYindicator
グリーンタリーは、コネクタパネルのTALLYINコネクタに入力されるタリー信号（2〜4V=GREENON)により点灯します。
フロントパネルのリアタリー切替スイッチ(OFF/L(low)/H(high))で明るさの切替えが可能です。
REDTALLYindicatorontherearpanellightsupwhenthetallysignal(4〜V=RED)isinputtothe
TALLYINconnectorontheconnectorpanelorthetallysignal(0V=ON,OPEN=OFF)isinputtothe
MONIIFconnector.
ThebrightnessoftheindicatorcanbeselectedbytheREARTALLYselectswitch.
REARREDTALLYindicator
レッドタリー は、コネクタパネルのTALLYINコネクタに入力されるタリー信号（4V以上=REDON)により点灯します。
また、MONIIFコネクタに入力されるタリー信号(0V=ON)でも点灯します。
フロントパネルのリアタリー切替スイッチ(OFF/L(low)/H(high))で明るさの切替えが可能です。

17
LVM-89W
HDMI/HDComponentMonitorLVM-89W/UniversalHead
LVM-89W各部名称と働き
Fullcolor
BLUEONLY
GREENONLY
REDONLY
←
←
←
←
RGBbutton:BypressingRGBbutton,selecttheimage,
theblueonly,greenonly,orredonlyasfollows.
COLOR/MONObutton:BypressingCOLOR/MONObutton,selecttheimage,thecolorormonochrome.
INPUTselectbutton:SelecttheinputsignalconnectedtotheHD(Y/B-Y/R-Y)component,CMPIN
(compositesignalinput),andHDMIconnector.
BypressingINPUTbutton,selecttheinputmodeinsequence.Theselected
modeisdisplayedonthescreen.
Functionbuttons
PEAKINGbutton:BypressingPEAKINGbuttonselectthepeakingfunctionONorOFF.
WhenPEAKINGisON,thepeakinglevelisadjustablebytheMENUand-/+button.
16:9/4:3button:Bypressing16:9/4:3button,selecttheframesize16:9or4:3.
INPUT(入力セレクト)ボタンで、HDコンポーネントコネクタ、CMPINコンポジット入力コネクタ,HDMIコネクタに
接続された信号から入力する信号を選択します。INPUTボタンを順次押して、選択します。
選択された入力モードが画面に表示されます。
INPUTselectbutton
COMP1
COMP2
CVBS1
CVBS2
HDMI
←←←←←
HDcomponent:HD/Y,HD/B-Y,HD/R-Y
NC
composite:CMPIN(BNC)connector
HDMI:HDMIconnector
(BNC)connector
mode(insequence) signal:inputconnector
PEAKING(ピーキング)ボタンでON/OFFします。ONのとき、ピーキングレベルはメニューで調節できます。
16:9/4:3ボタンでフレームサイズの切替えができます。
RGBボタンでBLUEONLY,GREENONLY,REDONLYの切替えが
可能です。
COLOR/MONOボタンでカラー,モノクロの切替えが可能です。
MARKERbutton:BypressingMarkerbuttonselectthemarker
insequenceasfollows.
nomarker
16:9
16:9withcrossmarker
4:3
4:3withcrossmarker
allmarkers
←←←
←←
←
MARKER(マーカー)ボタンを押して順次マーカーサイズを切り替えます。
COLOR INPUTRGBMARKER
MONO
16:9
4:3
PEAKING
NC

18
LVM-89W
HDMI/HDComponentMonitorLVM-89W/UniversalHead
LVM-89W各部名称と働き
InputHDcomponentsignals.Theinputsignalsaredisplayedwhentheinputselectmodeissettothe
“COMP1”mode.
HD/Y,HD/B-Y,HD/R-Yconnectors(BNC)
CMPINconnector(BNC)
Inputacompositevideosignal.Theinputsignalisdisplayedwhentheinputselectmodeissettothe
“CVBS1”mode.
CMPOUTconnector(BNC)
Outputsthecompositevideosignal.(ThroughoutputoftheCMPINinputsignal)
Inputthetallysignal(O〜2V=OFF,2〜4V=GREEN,4〜V=RED).
TALLYINconnector(BNC)
HDコンポーネント(HD/Y,HD/B-Y,HD/R-Y)信号を入力します。INPUT切替ボタンをCOMP1に切り替えて表示します。
コンポジットビデオ信号を入力します。INPUT切替ボタンをCVBS1に切り替えて表示します。
CMPINコネクタに入力されたコンポジットビデオ信号をスルーで出力します。
タリー信号を入力します。タリー信号の電圧により、2〜4VのときGREEN,4V以上のときREDが点灯します。
※カメラアダプターからのリターン信号(コンポジット)をモニターする場合は、リターン信号をこのコネクタに接続
します。
Inordertomonitorthereturnvideosignal(composite)fromthecameraadaptor,connectthesignal
tothisconnectorwithBNCcable.
MONIIFconnector(6-pin,female)
TheRETvideosignal,DC12VpowerandtallysignalaresuppliedfromtheES-500viathe6-pincable(VC-450).
※専用6ピンケーブルのみ使用可能です。
Fortheuseofthedesignated6-pincableonly.
カメラアダプタから付属の6ピンケーブルを通して、RETビデオ信号、12V電源、タリー信号が入力されます。
1
2
3
4
6
GND
+12VIN
SG

NC

TALLYIN
5
約650mA
0V=ON
MONIIFconnector(6-pin,female)
Pinassignment
RETVIDEOIN 1Vp-p
