Proviel HTK 720H User manual

Art.-Nr.: 43.406.04 I.-Nr.: 01012
HTK 720H
Bedienungsanleitung
Tischkreissäge
Operating Instructions
Bench-Type Circular Saw
Mode d’emploi
Scie circulaire à table de menuisier
Gebruiksaanwijzing
Tafelcirkelzaag
Manual de instrucciones
Sierra circular de mesa
Manual de operação
Serra circular de mesa
Bruksanvisning
Bordcirkelsåg
Käyttöohje
Pöytäpyörösaha
Brukerveiledning
Bordsirkelsag
Instrukcja obsługi
Stołowa pilarka tarczowa
Istruzioni per l’uso della
Sega circolare da banco.
Használati utasítás
Asztali körfûrész
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 1

2
Bitte Seite 2-5 ausklappen
Please pull out pages 2-5
Veuillez ouvrir les pages 2 à 5
Gelieve bladzijden 2-5 te ontvouven
Por favor desdoble las
paginas de 2 a 5
Desdobre as páginas 2-5
Var vänlig öppna sidorna 2-5
Käännä sivut 2-5 auki
Fold ut 2-5
Prosimy rozłożyć instrukcję na
stronach 2-5
Aprire le pagine dalle 2 alla 5
Kérjük a 2- 5- ig levô oldalakat szétnyitni.

Bitte vor Montage und
Inbetriebnahme die Betriebs-
anleitung aufmerksam lesen
Please read the operating
instructions carefully before
assembling and using
Veuillez lire attentivement ce
mode d’emploi avant de procéder au
montage et à la mise en service
Gelieve vóór montage en
ingebruikneming de gebruiks-
aanwijzing aandachtig te lezen
Sírvase a leer atentamente estas
instrucciones antes del montaje y de
la puesta en servicio
Queira ler atentamente as instruções
de serviço antes da montagem e
colocação em funcionamento
Var god läs bruksanvisningen
noggrant före montering och driftstart
Pyydämme Teitä lukemaan
käyttöohjeen tarkkaavaisesti ennen
asennusta ja käyttöönottoa
Vennligst les denne brukerveiledningen
nøye før montering og idreftsettelse
Przed montażem i uruchomieniem
prosimy o uważne przeczytanie instrukcji
obsługi.
Si prega, prima di assemblare ed
avviare il trapano, di leggere
attentamente le istruzioni sul
funzionamento
Az összeszerelés és használatba vétel
elôtt kérjük a használati utasítást
figyelmesen átolvasni.
Seite 6 - 11
Page 12 - 16
Page 17- 21
Blz. 22 - 27
Página 26 - 30
Página 31 - 35
sidan 36 - 40
Sivu 41 - 45
Side 46 - 50
trona 6 - 11
Pagina 56 - 60
Oldal 72-77
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 2

3
2
3
1



















21 
a

22
4



23 
c
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 3

4
56


24
78

25



25




b

26
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 4

5
10
1211
9





25

d


25

Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 5

6
13


Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 6

D
7
1. Gerätebeschreibung (Abb. 1)
1 Sägetisch
2 Sägeblattschutz
3 Schiebestock
4 Sägeblatt
5 Spaltkeil
6 Tischeinlage
7 Parallelanschlag
8 Motor
9 Netzleitung
10 Gestell
11 Ein-, Ausschalter
12 Sterngriffschraube für Parallelanschlag
13 Tischstütze
14 Winkelanschlag
15 Sterngriffschraube für Höhenverstellung
16 Sterngriffschraube für Anschlagschiene
17 Sterngriffschraube für Tischstütze
18 Sterngriffschraube für Sägeblattschutz
2. Lieferumfang
Hartmetallbestücktes Sägeblatt
Parallelanschlag
Winkelanschlag
Schiebestock
Tischkreissäge
3. Bestimmungsgemäße Verwendung
Die Tischkreissäge dient zum Längs- und Quer-
schneiden (nur mit Winkelanschlag) von Hölzern
aller Art, entsprechend der Maschinengröße.
Rundhölzer aller Art dürfen nicht geschnitten
werden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden.
Jede weitere darüber hinausgehende Verwendung
ist nicht bestimmungsgemäß. Für daraus hervor-
gehende Schäden oder Verletzungen aller Art haftet
der Benutzer/Bediener und nicht der Hersteller.
Es dürfen nur für die Maschine geeignete Säge-
blätter, die den Kenndaten in dieser Anleitung
entsprechen, verwendet werden. Die Verwendung
von Trennscheiben aller Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise,
sowie die Montageanleitung und Betriebshinweise in
der Bedienungsanleitung.
Personen, die die Maschine bedienen und warten,
müssen mit dieser vertraut und über mögliche
Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungs-
vorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen
und sicherheitstechnischen Bereichen sind zu
beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können
bestimmte Restrisikofaktoren nicht vollständig
ausgeräumt werden. Bedingt durch Konstruktion und
Aufbau der Maschine können folgende Punkte
auftreten:
Berührung des Sägeblattes im nicht abge-
decktem Sägebereich.
Eingreifen in das laufende Sägeblatt (Schnittver-
letzung).
Rückschlag von Werkstücken und
Werkstückteilen.
Sägeblattbrüche.
Herausschleudern von fehlerhaften Hartmetall-
teilen des Sägeblattes.
Gehörschäden bei Nichtverwendung des nötigen
Gehörschutzes.
Gesundheitsschädliche Emissionen von Holz-
stäuben bei Verwendung in geschlossenen
Räumen.
4. Wichtige Hinweise
Bitte lesen Sie die Gebrauchsanweisung sorgfältig
durch und beachten Sie deren Hinweise. Machen Sie
sich anhand dieser Gebrauchsanweisung mit dem
Gerät, dem richtigen Gebrauch sowie den Sicher-
heitshinweisen vertraut.
Sicherheitshinweise
Warnung: Wenn Elektrowerkzeuge eingesetzt
werden, müssen die grundlegenden Sicherheits-
vorkehrungen befolgt werden, um die Risiken
von Feuer, elektrischem Schlag und Ver-
letzungen von Personen auszuschließen,
einschließlich der folgenden:
Beachten Sie alle diese Hinweise, vor und
während Sie mit der Säge arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.
Vermeiden Sie Körperberührungen mit
geerdeten Teilen.
Unbenutzte Geräte sollten an einem trockenen,
verschlossenen Ort und außerhalb der Reich-
weite von Kindern aufbewahrt werden.
Halten Sie die Werkzeuge scharf und sauber,
um besser und sicherer arbeiten zu können.
Kontrolieren Sie regelmäßig das Kabel des
Werkzeugs und lassen Sie es bei Beschädigung
von einem anerkannten Fachmann erneuern.
Kontrollieren Sie Verlängerungskabel regel-
mäßig und ersetzen Sie sie, wenn sie
beschädigt sind.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 7

D
8
Verwenden Sie im Freien nur dafür zugelassene
entsprechend gekennzeichnete Verlängerungs-
kabel.
Achten Sie darauf, was Sie tun. Gehen Sie mit
Vernunft an die Arbeit. Benutzen Sie das Werk-
zeug nicht, wenn Sie müde sind.
Benutzen Sie keine Werkzeuge, bei denen sich
der Schalter nicht ein- und ausschalten läßt.
Warnung! Der Gebrauch anderer Einsatzwerk-
zeuge und anderen Zubehörs kann eine
Verletzungsgefahr für Sie bedeuten.
Ziehen Sie bei jeglichen Einstell- und Wartungs-
arbeiten den Netzstecker.
Geben Sie die Sicherheitshinweise an alle
Personen, die an der Maschine arbeiten, weiter.
Verwenden Sie die Säge nicht zum Brenn-
holzsägen.
Unterlassen Sie das Quersägen von Rund-
hölzern.
Vorsicht! Durch das rotierende Sägeblatt besteht
Verletzungsgefahr für Hände und Finger.
Die Maschine ist mit einem Sicherheitsschalter
(11) gegen Wiedereinschalten nach Spannungs-
abfall ausgerüstet.
Überprüfen Sie vor Inbetriebnahme, ob die
Spannung auf dem Typenschild des Gerätes mit
der Netzspannung übereinstimmt.
Ist ein Verlängerungskabel erforderlich, so
vergewissern Sie sich, daß dessen Querschnitt
für die Stromaufnahme der Säge ausreichend
ist. Mindestquerschnitt 1 mm2
Kabeltrommel nur im abgerollten Zustand ver-
wenden.
Die Säge nicht am Netzkabel tragen.
Überprüfen Sie die Netzanschlußleitung (9).
Verwenden Sie keine fehlerhaften oder be-
schädigten Anschlußleitungen.
Benutzen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.
Setzen Sie die Säge nicht dem Regen aus und
benützen Sie die Maschine nicht in feuchter oder
nasser Umgebung.
Sorgen Sie für gute Beleuchtung.
Bei Arbeiten im Freien ist rutschfestes
Schuhwerk empfehlenswert.
Sägen Sie nicht in der Nähe von brennbaren
Flüssigkeiten oder Gasen.
Bei Arbeiten im Freien ist rutschfestes
Schuhwerk empfehlenswert.
Tragen Sie geeignete Arbeitskleidung! Weite
Kleidung oder Schmuck, können vom
rotierenden Sägeblatt erfaßt werden.
Tragen Sie bei langen Haaren ein Haarnetz.
Vermeiden Sie abnormale Körperhaltung
Die Bedienungsperson muß mindestens 18
Jahre alt sein, Auszubildende mind. 16 Jahre,
jedoch nur unter Aufsicht.
Unordnung im Arbeitsbereich kann Unfälle zur
Folge haben.
Lassen Sie andere Personen, insbesondere
Kinder, nicht das Werkzeug oder das Netzkabel
berühren. Halten Sie sie vom Arbeitsplatz fern.
Kinder von dem am Netz angeschlossenen
Gerät fernhalten.
Halten Sie den Arbeitsplatz von Holzabfällen
und herumliegenden Teilen frei.
An der Maschine tätige Personen dürfen nicht
abgelenkt werden.
Beachten Sie die Motor- und Sägeblatt-Dreh-
richtung.
Die Sägeblätter (4) dürfen in keinem Fall nach
dem Ausschalten des Antriebs durch seitliches
Gegendrücken gebremst werden.
Bauen Sie nur gut geschärfte, rißfreie und nicht
verformte Sägeblätter (4) ein.
Verwenden Sie keine Kreissägeblätter (4) aus
hochlegiertem Schnellarbeitsstahl (HSS -Stahl).
Sicherheitseinrichtungen (2, 5) an der Maschine
dürfen nicht demontiert oder unbrauchbar
gemacht werden.
Es dürfen nur Werkzeuge auf der Maschine
verwendet werden, die der prEN 847-1:1996
entsprechen.
Fehlerhafte Sägeblätter (4) müssen sofort aus-
getauscht werden.
Benützen Sie keine Sägeblätter, die den in
dieser Gebrauchsanweisung angegebenen
Kenndaten nicht entsprechen.
Es ist sicherzustellen, daß alle Einrichtungen
(2, 15), die das Sägeblatt verdecken,
einwandfrei arbeiten.
Achtung: Einsatzschnitte dürfen mit dieser
Säge nicht durchgeführt werden.
Beschädigte oder fehlerhafte Schutzein-
richtungen sind unverzüglich auszutauschen.
Der Spaltkeil (5) ist eine wichtige Schutzein-
richtung, der das Werkstück führt und das
Schließen der Schnittfuge hinter dem Sägeblatt
und das Rückschlagen des Werkstückes
verhindert. Achten Sie auf die Spaltkeilstärke.
Der Spaltkeil darf nicht dünner sein als der
Sägeblattkörper und nicht dicker als dessen
Schnittfugenbreite.
Bei jedem Arbeitsgang muß die Abdeckhaube
(2) auf das Werkstück abgesenkt werden.
Verwenden Sie beim Längsschneiden von
schmalen Werkstücken unbedingt einen
Schiebestock (3) (Breite kleiner als 120 mm).
Schneiden Sie keine Werkstücke, die zu klein
sind, um sie sicher in der Hand zu halten.
Beim Zuschneiden von schmalen Holzstücken
muß der Parallelanschalg auf der rechten Seite
des Sägeblattes festgespannt werden.
Achtung: Einsatzschnitte dürfen mit dieser
Säge nicht durchgeführt werden.
Arbeitsstellung stets seitlich vom Sägeblatt.
Die Maschine nicht soweit belasten, daß sie zum
Stillstand kommt.
Drücken Sie das Werkstück immer fest gegen
die Arbeitsplatte (1).
Achten Sie darauf, daß abgeschnittene Holz-
stücke nicht vom Zahnkranz des Sägeblattes
erfaßt und weggeschleudert werden.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 8

D
9
Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossener Reparatur oder
Wartung sofort wieder montiert werden.
Die Sicherheits-, Arbeits-, und Wartungshin-
weise des Herstellers, sowie die in den
Technischen Daten angegebenen Ab-
messungen, müssen eingehalten werden.
Die einschlägigen Unfallverhütungsvorschriften
und die sonstigen, allgemein anerkannten
sicherheitstechnischen Regeln müssen beachtet
werden.
Merkhefte der Berufsgenossenschaft beachten
(VBG 7j).
Schließen Sie bei jeder Tätigkeit die Staubab-
saug-Einrichtung an.
Säge nur mit einer geeigneten Absauganlage
oder einem handelsüblichen Industriestaub-
sauger betreiben.
Verlängerungskabel im Freien: Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete
Verlängerungskabel.
Entfernen Sie nie lose Splitter, Späne oder
eingeklemmte Holzteile bei laufendem Säge-
blatt.
Zum Beheben von Störungen oder zum
Entfernen eingeklemmter Holzstücke die
Maschine ausschalten. - Netzstecker ziehen -
Bei ausgeschlagenem Sägespalt die Tischein-
lage (6) erneuern. - Netzstecker ziehen -
Die Tischkreissäge muß an einer 230 V
Schukosteckdose, mit einer Mindestabsicherung
von 10 A, angeschlossen werden.
Verwenden Sie keine leistungsschwachen
Maschinen für schwere Arbeiten.
Verwenden Sie das Kabel nicht für Zwecke, für
die es nicht bestimmt ist!
Sorgen Sie für sicheren Stand und halten Sie
jederzeit das Gleichgewicht.
Überprüfen Sie das Werkzeug auf eventuelle
Beschädigungen!
Vor weiterem Gebrauch des Werkzeugs müssen
Schutzvorrichtungen oder leicht beschädigte
Teile sorgfältig auf ihre einwandfreie und
bestimmungsgemäße Funktion untersucht
werden.
Überprüfen Sie, ob die beweglichen Teile
einwandfrei funktionieren und nicht klemmen
oder ob Teile beschädigt sind. Sämtliche Teile
müssen richtig montiert sein und alle
Bedingungen erfüllen, um den einwandfreien
Betrieb des Werkzeugs sicherstellen.
Beschädigte Schutzvorrichtungen und Teile
müssen sachgemäß durch eine anerkannte
Fachwerkstatt repariert oder ausgewechselt
werden, soweit nichts anderes in der
Gebrauchsanweisung angegeben ist.
Lassen Sie beschädigte Schalter durch eine
Kundendienstwerkstatt auswechseln.
Dieses Werkzeug entspricht den einschlägigen
Sicherheitsbestimmungen.
Reparaturen dürfen nur durch eine
Elektrofachkraft ausgeführt werden, indem
Originalersatzteile verwendet werden;
andernfalls können Unfälle für Benutzer
entstehen.
Achtung
Verletzungsgefahr!
Nicht in das laufende
Sägeblatt greifen.
Augenschutz tragen
Gehörschutz tragen
Staubschutz tragen
Geräuschemissionswerte
Das Geräusch dieser Säge wird nach DIN EN
ISO 3744; 11/95, E DIN EN 31201; 6/93,
ISO 7960 Anhang A; 2/95 gemessen.
Das Gerät am Arbeitsplatz kann 85 db (A)
überschreiten. In diesem Fall sind Schall-
schutzmaßnahmen für den Benutzer
erforderlich. (Gehörschutz tragen!)
Betrieb Leerlauf
Schalldruckpegel LPA 105,0 dB(A) 85,0dB(A)
Schalleistungspegel LWA 114,6 dB(A) 94,6dB(A)
„Die angegebenen Werte sind Emissionswerte und
müssen damit nicht zugleich auch sichere Arbeits-
platzwerte darstellen. Obwohl es eine Korrelation
zwischen Emissions- und Immissionspegeln gibt,
kann daraus nicht zuverlässig abgeleitet werden, ob
zusätzliche Vorsichtsmaßnahmen notwendig sind
oder nicht. Faktoren, welche den derzeitigen am
Arbeitsplatz vorhandenen Immissionspegel beein-
flussen können, beinhalten die Dauer der Ein-
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 9

D
10
wirkungen, die Eigenart des Arbeitsraumes, andere
Geräuschquellen usw., z.B. die Anzahl der
Maschinen und anderen benachbarten Vorgängen.
Die zuverlässigen Arbeitsplatzwerte können ebenso
von Land zu Land variieren. Diese Information soll
jedoch den Anwender befähigen, eine bessere
Abschätzung von Gefährdung und Risiko
vorzunehmen.”
5. Technische Daten
Asynchronmotor 230V 50Hz
Leistung 720 Watt S2 30 min
Leerlaufdrehzahl n02950 min-1
Hartmetallsägeblatt 205 x 16 x 2,4 mm
Anzahl der Zähne 20
Tischgröße 513 x 400 mm
Schnitthöhe max. 43 mm
Höhenverstellung stufenlos 0 - 43 mm
Absauganschluß Ø 35 mm
Größe kompl. 513 x 400 x 300 mm
Gewicht 14 kg
Einschaltdauer:
Die Einschaltdauer S2 30 min (Kurzzeitbetrieb)
sagt aus, dass der Motor mit der Nennleistung
(720 W) nur für die auf dem Datenschild
angegebene Zeit (30 min) dauernd belastet
werden darf.
Andernfalls würde er sich unzulässig erwärmen.
Während der Pause kühlt sich der Motor wieder
auf seine Ausgangstemperatur ab.
6. Vor Inbetriebnahme
Die Maschine muß standsicher aufgestellt
werden, d.h. auf einer Werkbank, oder festem
Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen ordnungsgemäß
montiert sein.
Das Sägeblatt muß frei laufen können.
Bei bereits bearbeitetem Holz auf Fremdkörper
wie z.B. Nägel oder Schrauben usw. achten.
Bevor Sie den Ein- / Ausschalter betätigen,
vergewissern Sie sich, ob das Sägeblatt richtig
montiert ist und bewegliche Teile leichtgängig
sind.
Überzeugen Sie sich vor dem Anschließen der
Maschine, daß die Daten auf dem Typenschild
mit den Netzdaten übereinstimmen.
7. Montage
Achtung! Vor allen Wartungs- und Umrüst-
arbeiten an der Kreissäge ist der Netzstecker zu
ziehen.
7.1 Montage des Sägeblattes (Abb. 2/3)
Achtung! Netzstecker ziehen
Sägetisch (1) in die oberste Position bringen.
(siehe 8.3)
Die Spankastenabdeckung (19) durch
lösen der fünf Befestigungsschrauben (20)
entfernen.
Mutter (17) lösen, indem man einen Schlüssel
(SW 19) an der Mutter (21) ansetzt und mit
einen weiteren Gabelschlüssel (SW 8) an der
Motorwelle (a), um gegenzuhalten, ansetzt.
Achtung! Mutter (21) in Rotationsrichtung des
Sägeblattes (4) drehen.
Äußeren Flansch (22) abnehmen und altes
Sägeblatt (4) schräg nach unten vom inneren
Flansch abziehen.
Aufnahmeflansche reinigen.
Die Montage des neuen Sägeblattes erfolgt in
umgekehrter Reihenfolge.
Achtung! Laufrichtung beachten (siehe Pfeil
auf dem Sägeblatt).

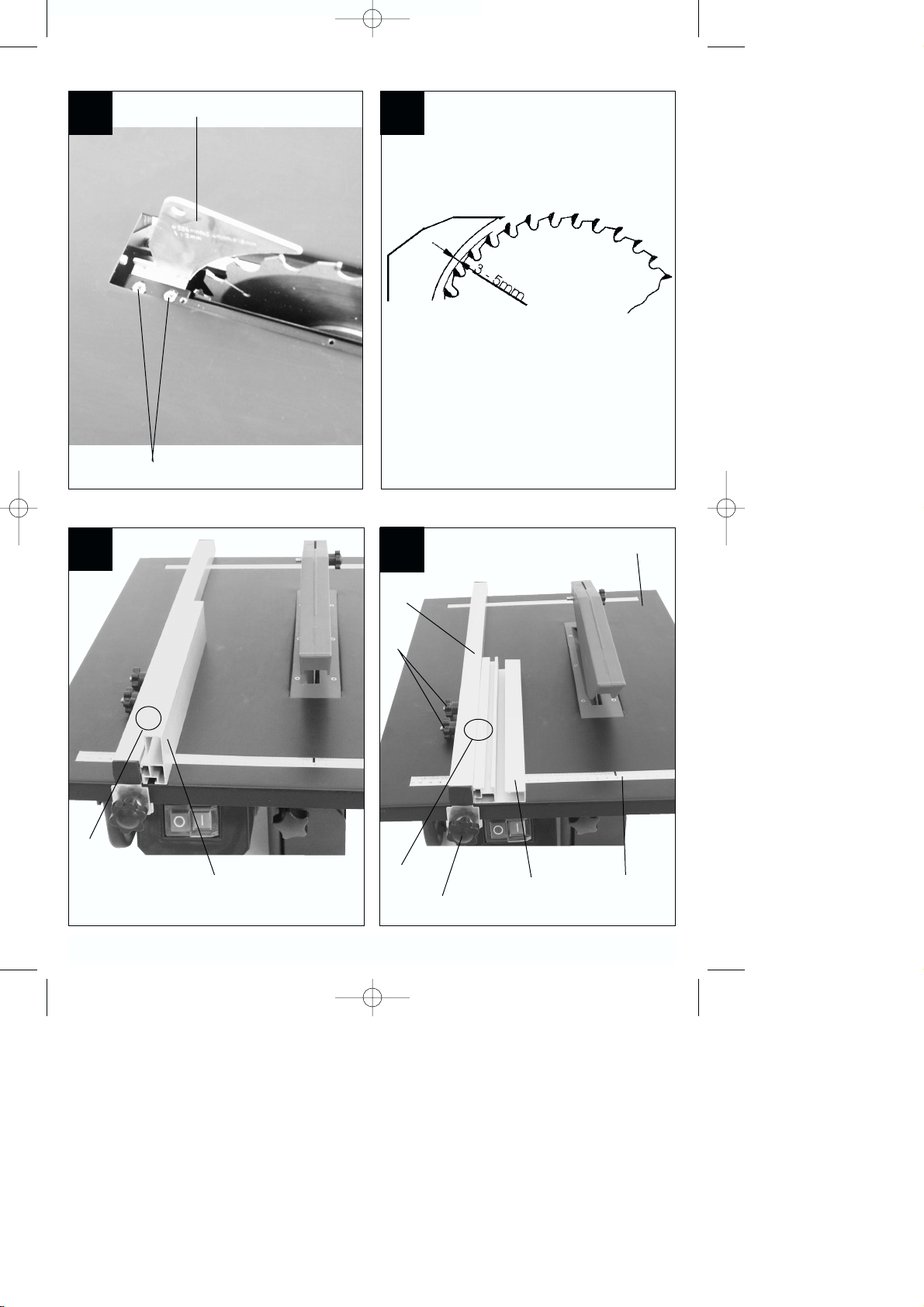

7.2 Einstellung des Spaltkeils (Abb. 4-6)
Sägeblattschutz (2) abnehmen (siehe 7.3)
Tischeinlage (6) entfernen (siehe 7.4)
Die beiden Schrauben (24) lockern.
Den Spaltkeil (5) so einstellen, daß der Abstand
zwischen Sägeblatt (4) und Spaltkeil (5)
3 - 5 mm beträgt. (siehe Abb. 6)
Der Spaltkeil (5) muß in Längsrichtung in einer
Linie mit dem Sägeblatt (4) sein.
Die beiden Schrauben (24) wieder festziehen.
Die Einstellung des Spaltkeils muß nach jedem
Sägeblattwechsel überprüft werden.
7.3 Montage des Sägeblattschutzes (Abb. 4)
Sägeblattschutz (2) auf den Spaltkeil (5) auf-
setzen und ausrichten.
Rändelschraube (18) durch das Loch im
Sägeblattschutz (2) und im Spaltkeil (5) stecken
und mit der Mutter sichern.
Die Demontage erfolgt in umgekehrter
Reihenfolge.
7.4 Austausch der Tischeinlage (Abb. 4)
Achtung: Netzstecker ziehen!
Die sechs Schrauben (23) entfernen.
Sägeblattschutz (2) abnehmen (siehe 7.3)
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 10

D
11
Die verschlissene Tischeinlage (6) nach oben
herausnehmen.
Die Montage der neuen Tischeinlage erfolgt
in umgekehrter Reihenfolge.
8. Bedienung
8.1 Ein-, Ausschalten (Abb. 1)
Durch Drücken des grünen Tasters 
kann die Säge eingeschaltet werden.
Um die Säge wieder auszuschalten, muß der
rote Taster gedrückt werden.
8.2 Parallelanschlag
8.2.1 Anschlaghöhe (Abb. 7/ 8)
Der mitgelieferte Parallelanschlag (7) besitzt
zwei verschieden hohe Führungsflächen.
Je nach Dicke der zu schneidenden Materialien
muß die Anschlagschiene (25) nach Abb.7 , für
dickes Material und nach Abb.8 für dünnes
Material verwendet werden.
Zum Umstellen der Anschlaghöhe, die
beiden Rändelschrauben (16) lockern und die
Anschlagschiene (25) von der Trägerschiene
(26) abziehen.
Anschlagschiene (25) um 90° nach links oder
rechts drehen, je nach benötigter Anschlaghöhe,
und wieder auf die Trägerschiene (26) auf-
stecken.
Rändelschrauben (16) festziehen.
8.2.2 Anschlaglänge (Abb. 7/ 8)
Um ein Klemmen des Schnittgutes zu ver-
meiden, ist die Anschlagschiene (25) immer bis
zur Vorderkante des Sägetisches (1) zu
schieben, und mit den beiden Rändelschrauben
(16) zu fixieren. (siehe 8.2.1)
8.2.3 Schnittbreite (Abb. 8)
Beim Längsschneiden von Holzteilen muß der
Parallelanschlag (7) verwendet werden.
Den Parallelanschlag (7) auf die rechte oder
linke Seite des Sägetisches (1) schieben.
Unter Zuhilfenahme der Skala (b) auf dem
Sägetisch (1) kann der Parallelanschlag
(7) auf das gewünschte Maß eingestellt werden.
Die beiden Flügelschrauben (12) festziehen, um
den Parallelanschlag (7) zu fixieren.
8.3 Schnittiefeneinstellung (Abb. 4/9)
Die vier Flügelschrauben (15) lockern.
Durch Anheben oder Absenken des Sägetisches
(1) kann dieser auf die gewünschte Schnitthöhe
eingestellt werden.
Die Schnitthöhe kann an der Skala (c) des
Spaltkeil (5) abgelesen werden.
Sägetisch (1) durch die Flügelschrauben (14)
fixieren.
Achtung! Flügelschrauben immer fest anziehen,
um ein unbeabsichtigtes Absenken des Säge-
tisches zu vermeiden.
9. Betrieb
Nach jeder neuen Einstellung empfehlen wir
einen Probeschnitt, um die eingestellten Maße zu
überprüfen.
Nach dem Einschalten der Säge abwarten, bis
das Sägeblatt seine max. Drehzahl erreicht hat,
bevor Sie den Schnitt durchführen.
Lange Werkstücke gegen Abkippen am Ende des
Schneidvorganges sichern (z.B. Abrollständer
etc.)
Achtung beim Einschneiden.
9.1 Schneiden schmaler Werkstücke
(Breite kleiner 120 mm) (Abb. 7)
Den Parallelanschlag (7) entsprechend der
vorgesehenen Werkstückbreite einstellen.
Werkstück mit beiden Händen vorschieben, im
Bereich des Sägeblattes (4) unbedingt den
Schiebestock (3) verwenden.
(Im Lieferumfang enthalten!)
Werkstück immer bis zum Ende des Spaltkeils
(5) durchschieben.
Achtung! Bei kurzen Werkstücken ist der
Schiebestock schon bei Schnittbeginn zu ver-
wenden.
9.2 Schneiden sehr schmaler Werkstücke
(Breite kleiner 30 mm) (Abb. 11)
Der Parallelanschlag (7) ist auf die Zuschnitt-
breite des Werkstücks einzustellen.
Werkstück mit Schiebeholz (d) gegen die An-
schlagschiene (25) drücken und Werkstück mit
dem Schiebestock (3) bis zum Ende des
Spaltkeils (5) duchschieben.
Schiebeholz nicht im Lieferumfang!
(Erhältlich im einschlägigen Fachhandel)

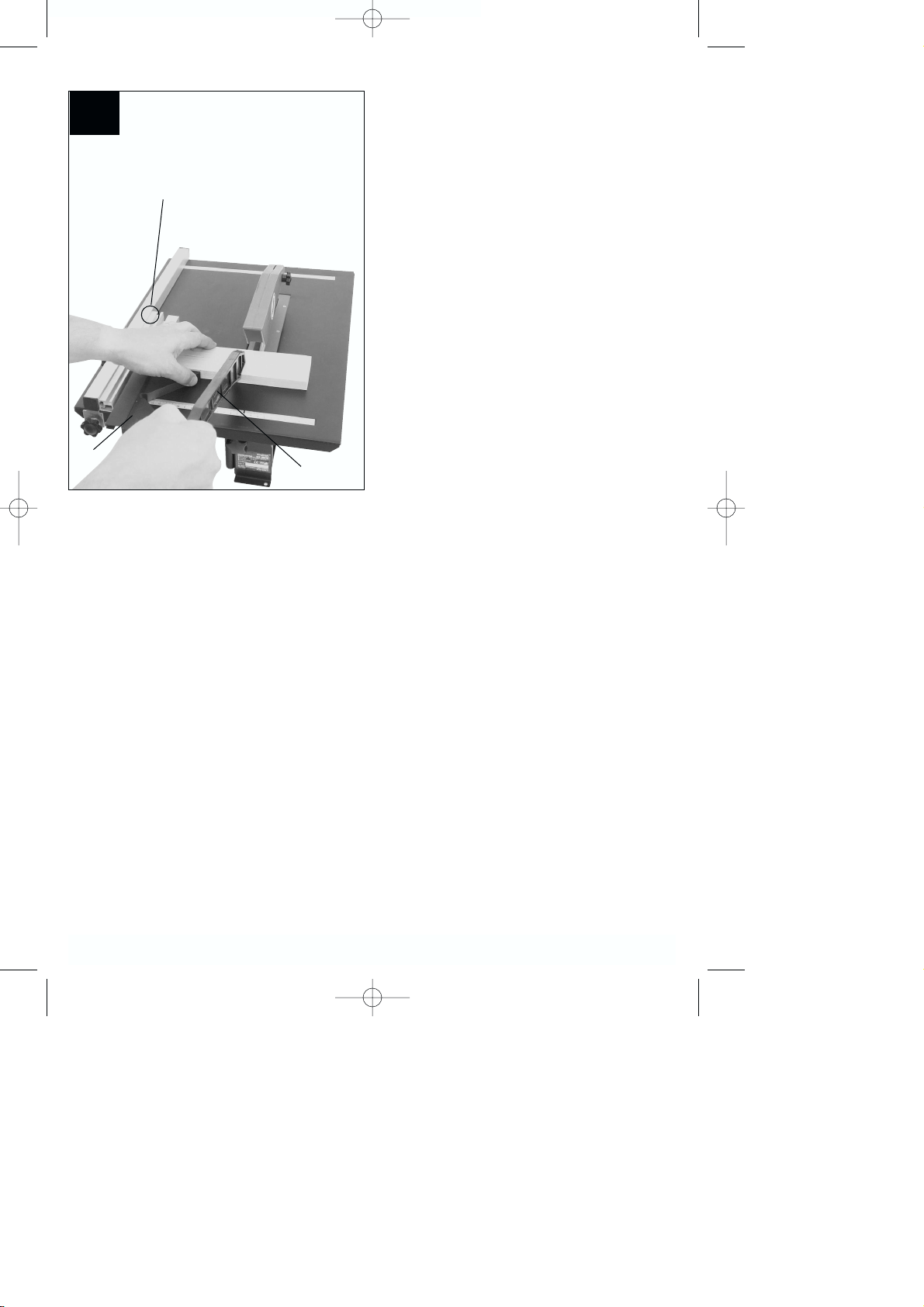

9.3 45° - Schnitte kleiner Werkstücke (Abb. 12)
45°- Schnitte dürfen nur unter Zuhilfenahme des
Parallelanschlages (7) und des Winkelanschlages
(14) ausgeführt werden.
Winkelanschlag (14) in die Anschlagschiene (25)
des Parallelanschlages (7) schieben.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 11

D
12
Parallelanschlag (7) auf die gewünschte Länge
des Werkstücks einstellen und festklemmen.
Werkstück in den Winkelanschlag (14) einlegen.
Säge einschalten und Winkelanschlag (14)
zusammen mit dem Holzstück entlang der
Anschlagschiene (25) in das Sägeblatt (4)
schieben.
Nach Ausführung des Schnittes Säge
ausschalten.
9.4 Querschnitte (Abb. 13)
Querschnitte dürfen nur unter Zuhilfenahme des
Parallelanschlages (7) und des Winkelanschlages
(14) ausgeführt werden.
Es dürfen Holzstücke bis zu einer max. Länge,
zwischen Parallelanschlag (7) und Sägeblatt (4), von
160 mm und einer max. Breite von 70 mm gesägt
werden.
Winkelanschlag (14) in die Anschlagschiene (25)
des Parallelanschlages (7) schieben.
Parallelanschlag (7) auf die gewünschte Länge
des Werkstücks einstellen und festklemmen.
Werkstück vor den Winkelanschlag (14)
anlegen.
Säge einschalten und Winkelanschlag (14)
zusammen mit dem Holzstück entlang der
Anschlagschiene (25) mit Hilfe des Schiebe-
stockes (3) in das Sägeblatt (4) schieben.
Nach Ausführung des Schnittes Säge
ausschalten.
10. Wartung
Staub und Verschmutzungen sind regelmäßig
von der Maschine zu entfernen. Die Reinigung
ist am besten mit Druckluft oder einem Lappen
durchzuführen.
Benutzen Sie zur Reinigung des Kunststoffes
keine ätzenden Mittel.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 12

13
GB
Layout (Fig. 1)
1 Saw table
2 Saw blade guard
3 Push stick
4 Saw blade
5 Splitter
6 Table insert
7 Parallel stop
8 Motor
9 Power cable
10 Stand
11 On/Off switch
12 Star-grip screw for parallel stop
13 Table support
14 Angle stop
15 Star-grip screw for height adjustment
16 Star-grip screw for the stop rail
17 Star-grip screw for the table support
18 Star-grip screw for saw blade guard
2. Items supplied
Carbide-tipped saw blade
Parallel stop
Angle stop
Push stick
Bench-type circular saw
3. Proper use
The HTK 720H bench-type circular saw is designed
for the slitting and cross-cutting (only with the angle
stop) of all types of timber, commensurate with the
machine’s size. The machine is not to be used for
cutting any type of roundwood.
The machine is to be used only for its prescribed
purpose.
Any use other than that mentioned is considered to
be a case of misuse. The user/operator and not the
manufacturer shall be liable for any damage or injury
resulting such cases of misuse. The machine is to be
operated only with suitable saw blades. It is
prohibited to use any type of cutting-off wheel.
To use the machine properly you must also observe
the safety regulations, the assembly instructions and
the operating instructions to be found in this manual.
All persons who use and service the machine have
to be acquainted with this manual and must be
informed about its potential hazards.
It is also imperative to observe the accident
prevention regulations in force in your area.
The same applies for the general rules of
occupational health and safety.
The manufacturer shall not be liable for any changes
made to the machine nor for any damage resulting
from such changes.
Even when the machine is used as prescribed it is
still impossible to eliminate certain residual risk
factors. The following hazards may arise in
connection with the machine’s construction and
design:
Contact with the saw blade in the uncovered saw
zone.
Reaching into the running saw blade (cut
injuries).
Kick-back of workpieces and parts of workpieces
Saw blade fracturing.
Catapulting of faulty carbide tips from the saw
blade.
Damage to hearing if essential ear-muffs are not
worn.
Harmful emissions of wood dust when the
machine is used in closed rooms.
4. Important notes
Please read this manual carefully and pay attention
to the information provided. Use this manual to
familiarize yourself with the machine, its correct use
and safety regulations.
 Safety regulations
Caution! When using electric tools it is imperative
to take the following basic safety precautions in
order to reduce the risk of electric shock, injury
and fire. Read and take note of these instructions
before you use this tool.
Follow all these safety regulations before and
while working with the saw.
Do not lose these safety regulations.
Avoid body contact with earthed parts.
When equipment is not being used it should be
kept in a dry, closed place out of children’s
reach.
You will work better and more safely if you keep
your tools sharp and clean. Check the power
cable regularly and have it replaced by an
authorized specialist at the first sign of any
damage.
Check your extension cables regularly and
replace them if damaged.
When working outdoors, use only extension
cables that are approved for outdoor use and
which are marked accordingly.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 13

14
GB
Concentrate on what you are doing. Take a
sensible attitude to your work. Never use the tool
when you are tired.
Never use a tool with a switch that cannot be
turned on and off.
Caution! The use of plug-in tools and
accessories other than those intended may put
you at risk of injury.
Always pull the plug out of the power socket
before adjusting or servicing the machine.
Give these safety regulations to all persons who
work on the machine.
Do not use this saw to cut fire wood.
Do not use this saw to cross-cut roundwood.
Caution! Hands and fingers may be injured on
the rotating saw blade.
The machine is equipped with a safety circuit-
breaker (11) to prevent it starting up again after a
voltage drop.
Before you use the machine for the first time,
check that the voltage marked on the rating plate
is the same as your mains voltage.
If you need to use an extension cable, make sure
its conductor cross-section is big enough for the
saw’s power consumption. Minimum cross-
section: 1 mm2.
If you use a cable reel, the complete cable has to
be pulled off the reel.
Do not carry the tool by its cable.
Check the power cable (9). Never use a faulty or
damaged power cable.
Do not use the cable to remove the plug from the
socket-outlet. Protect the cable from heat, oil and
sharp edges.
Do not leave the saw in the rain and never use it
in damp or wet conditions.
Provide good lighting.
Non-slip shoes are recommended when working
outdoors.
Do not saw near flammable liquids or gases.
Wear suitable work clothes! Loose garments or
jewelry may become caught up in the rotating
saw blade.
We recommend wearing non-slip shoes when
working outdoors.
Wear a hair net if you have long hair.
Avoid abnormal working postures.
Operators have to be at least 18 years of age.
Trainees of at least 16 years of age are allowed
to use the machine under supervision.
An untidy work area invites accidents.
Do not allow other persons, especially children,
to touch the tool or cable. Keep them out of your
work area.
Keep children away from the machine when it is
connected to the power supply.
Keep your workplace clean of wood scrap and
any unnecessary objects.
Persons working on the machine should not be
distracted.
Note the direction of rotation of the motor and
saw blade.
After you have switched off the motor, never
slow down the saw blade (4) by applying
pressure to its side.
Fit only blades (4) which are well sharpened and
have no cracks or deformations.
Use only circular saw blades (4) made of high-
alloy high-speed steel (HSS).
Never dismantle the machine’s safety devices (2,
5) or put them out of operation.
The machine is to be operated only with tools
which conform with prEN 847-1: 1966.
Faulty saw blades (4) have to be replaced
immediately.
Never use saw blades which do not comply with
the data specified in this manual.
It is imperative to make sure that all devices (2,
15) which cover the saw blade are in good
working order.
Caution! It is prohibited to use this saw to make
plunge cuts.
Damaged or faulty safety devices have to be
replaced immediately.
The splitter (5) is an important safety device. Not
only does it guide the workpiece, it also prevents
the kerf closing behind the blade so that there is
no kickback from the workpiece. Note the
thickness of the splitter. The splitter should never
be thinner than the saw blade body or thicker
than the width of its kerf.
The guard hood (2) has to be lowered over the
workpiece for each cut.
Be sure to use a push stick (3) when slitting
narrow workpieces (smaller than 120 mm in
width).
Never cut workpieces which are too small to hold
securely in your hand.
It is imperative for the parallel stop to be clamped
on the right-hand side of the blade whenever you
cut narrow workpieces to size.
Always stand to the side of the saw blade when
working with the saw.
Never load the machine so much that it cuts out.
Always press the workpiece firmly against the
saw table (1).
Make sure that off-cuts do not catch on the saw
blade crown. Risk of catapulting!
All guards and safety devices have to be refitted
immediately after completion of any repairs or
maintenance.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 14

15
GB
It is imperative to observe the manufacturer’s
safety, operating and maintenance instructions
as well as the dimensions quoted in the
technical data.
It is imperative to observe the accident
prevention regulations in force in your area as
well as all other generally recognized rules of
safety.
Note the information published by your
professional associations (VBG 7j).
Switch on the dust extraction system each time
you use the machine.
Use the saw only with a suitable vacuum
extraction system or a standard industrial
vacuum cleaner.
Never use the cable for any purpose other than
that for which it is intended!
Never remove loose splinters, chips or jammed
pieces of wood when the saw blade is running.
To rectify faults or remove jammed pieces of
wood, always switch off the machine first. - Pull
out the power plug! -
If the sawing gap is worn, replace the table insert
(6). - Pull out the power plug! -
The bench-type saw has to be connected to a
230 V socket-outlet with earthing contact and
minimum fusing of 10 A.
Never use tools or attachments with insufficient
power for the job in hand.
Never use tools on jobs for which they were not
intended!
Make sure you stand squarely and keep your
balance at all times.
Check the tool for possible damage!
Each time before re-using the tool, carefully
check that the guards or any slightly damaged
parts are working as intended.
Check that the moving parts are in good working
order, that they do not jam, and that no parts are
damaged. Make sure that all parts are fitted
correctly and that all other operating conditions
are properly fulfilled.
Unless otherwise stated in the operating
instructions, damaged guards and parts have to
be repaired or replaced by an authorized service
center.
Have damaged switches replaced by a customer
service workshop.
This electric tool complies with the pertinent
safety regulations. Repairs are to be carried out
only by a qualified electrician using original
replacement parts or the user may suffer an
accident.
Caution! Risk of injury! Do
not reach into the running
saw blade.
Wear goggles
Wear ear-muffs
Wear a breathing mask
Noise emission values
The saw’s noise is measured in accordance with
DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93,
ISO 7960 Annex A; 2/95. The machine may
exceed 85 dB(A) at the workplace. In this case,
noise protection measures need to be introduced
for the user (ear-muffs).
Cutting Idling
Sound pressure level LPA 105.0 dB(A) 85.0 dB(A)
Sound power level LWA 114.6 dB(A) 94.6 dB(A)
„The quoted values are emission values and not
necessarily reliable workplace values. Although there
is a correlation between emission and immission
levels it is impossible to draw any certain conclusions
as to the need for additional precautions. Factors
with a potential influence on the actual immission
level at the workplace include the duration of impact,
the type of room, and other sources of noise etc.,
e.g. the number of machines and other neighboring
operations. Reliable workplace values may also vary
from country to country. With this information the
user should at least be able to make a better
assessment of the dangers and risks involved.“
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 15

16
GB
5. Technical data
Asynchronous motor 230 V 50 Hz
Power rating 720 W S2 30 min
Idle speed n02800 rpm
Carbide saw blade 205 x 16 x 2.4 mm
Number of teeth 20
Table size 513 x 400 mm
Cutting height max. 43 mm
Height adjustment infinite 0 - 43 mm
Connector for dust extractor dia. 35 mm
Size, complete 513 x 400 x 300 mm
Weight 14 kg
Load factor:
A load factor of S2 30 min (intermittent periodic
duty) means that you may operate the motor
continuously at its nominal power level (720 W)
for no longer than the time stipulated on the
specifications label (30 minutes ON period).
If you fail to observe this time limit the motor will
overheat. During the OFF period the motor will
cool again to its starting temperature.
6. Before putting the machine into
operation
The machine has to be set up where it can stand
firmly, e.g. on a work bench, or it must be bolted
to a strong stand.
All the covers and safety devices have to be
properly fitted before the machine is switched on.
It must be possible for the saw blade to run
freely.
When working with wood that has been
processed before, watch out for foreign bodies
such as nails or screws etc.
Before you actuate the On/Off switch, make sure
that the saw blade is correctly fitted and that the
machine’s moving parts run smoothly.
Before you connect the machine to the power
supply, make sure the data on the rating plate is
the same as that for your mains.
l
7. Assembly
Always pull out the power plug before carrying
out any maintenance or conversion work.
7.1 Fitting the saw blade (Fig. 2/3)
Caution! Pull out the power plug.
Raise the saw table (1) to its top position (see
8.3).
Remove the chip bin cover (19) by undoing the
four fixing screws (20).
Undo the nut (17) with a size 19 wrench on the
nut (21) itself and a second fork wrench (size 8)
on the motor shaft (a) to apply counter-pressure.
Caution! Turn the nut (21) in the direction of
rotation of the saw blade (4).
Take off the outer flange (22) and pull the old
saw blade (4) off the inner flange by dropping the
blade at an angle.
Clean the mounting flange.
Fit the new saw blade in reverse order.
Caution! Note the direction of rotation (see arrow
on the saw blade).
7.2 Adjusting the splitter (Fig. 4-6)
Remove the saw blade guard (2) (see 7.3).
Take out the table insert (6) (see 7.4).
Slacken the two hexagon socket-head screws
(24).
Adjust the splitter (5) so that the gap between the
saw blade (4) and the splitter (5) equals 3 - 5 mm
(see Fig. 6)
The splitter (5) has to be in line with the saw
blade (4) in longitudinal direction.
Retighten the two screws (24).
The setting of the splitter has to be checked each
time after changing the saw blade.
7.3 Fitting the saw blade guard (Fig. 4)
Mount the saw blade guard (2) on the splitter (5)
and align.
Insert the knurled screw (18) through the hole in
the saw blade guard (2) and in the splitter (5)
and secure it with the nut.
To remove the saw blade guard, proceed in
reverse order.
7.4 Replacing the table insert (Fig. 4)
Caution! Pull out the power plug.
Remove the 6 screws (23).
Take off the saw blade guard (2) (see 7.3).
Lift the worn table insert (6) up and out.
Fit a new table insert in reverse order.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 16

8.0 Using the saw
8.1 On/Off switch (Fig. 1)
The saw can be switched on by pressing the
green pushbutton Å.
The red pushbutton Ä has to be pressed to
switch off the saw.
8.2 Parallel stop
8.2.1 Stop height (Fig. 7/8)
The parallel stop (7) supplied with the bench-
type circular saw has two different guide faces.
For thick material you must use the stop rail (25)
as shown in Fig. 7, for thin material you must use
the stop rail as shown in Fig. 8.
To change the height of the stop, slacken the two
knurled screws (16) and pull the stop rail off the
carrier rail.
Turn the stop rail (25) 90° to the left or the right,
depending on the required height of the stop,
and plug in back on the carrier rail (26).
Re-tighten the knurled screws (16).
8.2.2. Stop length (Fig. 7/8)
To prevent the workpiece becoming jammed,
always slide the stop rail (25) to the front edge of
the table (1) and fix it in place with the two
knurled screws (16) (see 8.2.1).
8.2.3 Cutting width (Fig. 8)
The parallel stop (7) has to be used when
making longitudinal cuts in wooden workpieces.
Slide the parallel stop (7) to the right or left side
of the saw table (1).
The parallel stop (7) can be set to the required
dimension with the help of the scale (b) engraved
on the saw table (1).
Tighten the two thumb screws (12) in order to fix
the parallel stop (7).
8.3 Adjusting the cutting height (Fig. 4/9)
Slacken the four thumb screws (15).
The saw table (1) can be raised or lowered to
adjust it to the required cutting height.
The cutting height can be read off the scale (c) of
the splitter (5).
Fix the saw table (1) with the thumb screws (14).
Important: Always tighten the thumb screws
securely to prevent the saw table dropping
accidentally.
9. Sawing operations
After each new adjustment it is advisable to
carry out a trial cut in order to check the set
dimensions.
After switching on the saw, wait for the blade to
reach its maximum speed of rotation before
commencing with the cut.
Secure long workpieces against falling off at the
end of the cut (e.g. with a roller stand etc.)
Take extra care when starting the cut!
9.1 Cutting narrow workpieces
(width less than 120 mm) (Fig. 7)
Adjust the parallel stop (7) to the width of
workpiece you require.
Feed in the workpiece with two hands. Always
use the push stick (3) in the area of the saw
blade (4).
(A push stick is supplied with the saw!)
Always push the workpiece through to the end of
the splitter (5).
Caution! With short workpieces, use the push
stick from the beginning.
9.2 Cutting extremely narrow workpieces
(width less than 30 mm) (Fig. 11)
Adjust the parallel stop (7) to the width of
workpiece you require.
Use the push block (d) to press the workpiece
against the stop rail (25) and push the workpiece
with the push stick (3) through to the end of the
splitter (5).
There is no push block supplied with the saw!
(Available from your specialist dealer)
9.3 45°-cuts on small workpieces (Fig. 12)
You must always use the parallel stop (7) and the
angle stop (14) when making 45° cuts.
Insert the angle stop (14) in the stop rail (25) of
the parallel stop (7).
Adjust the parallel stop (7) to the required length
of the workpiece and clamp securely.
Insert the workpiece in the angle stop (14).
Switch on the saw and slide the angle stop (14)
together with the workpiece along the stop rail
(25) into the blade (4).
Switch off the saw when the cut is completed.
GB
17
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 17

GB
18
9.4 Making cross cuts (Fig. 13)
Always use the parallel stop (7) and the angle stop
(14) when making cross cuts.
Workpieces must not exceed a maximum length of
160 mm between the parallel stop (7) and the blade
(4), and a maximum width of 70 mm.
Slide the angle stop (14) into the stop rail (25) of
the parallel stop (7).
Adjust the parallel stop (7) to the required length
of the workpiece and clamp in place.
Place the workpiece in front of the
angle stop (14).
Switch on the saw and, with the help of the push
stick (3), push the angle stop (14) together with
the workpiece along the stop rail (25) into the
blade (4).
Switch off the saw when you have finished the
cut.
10. Maintenance
Remove dust and dirt regularly from the
machine. Cleaning is best done with compressed
air or a rag.
Never use caustic agents to clean plastic parts.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 18

19
F
1. Description de l’appareil (fig. 1)
1 Table
2 Protection de la lame
3 Poussoir
4 Lame de scie
5 Coin à refendre
6 Insertion de table
7 Butée parallèle
8 Moteur
9 Conduite réseau
10 Châssis
11 Interrupteur Marche Arrêt
12 Vis à poignée en étoile pour la butée parallèle
13 Support de table
14 Butée en coin 43.406.11.31
15 Vis à poignée en étoile pour le réglage en
hauteur
16 Vis à poignée en étoile pour le rail de butée
17 Vis à poignée en étoile pour le support de table
18 Vis à poignée en étoile pour la protection de la
lame de scie
2. Volume de livraison
Lame de scie dotée de métal dur
Butée parallèle
Butée en coin
Poussoir
Scie circulaire à table
2. Emploi conforme à l’affectation
La scie circulaire à table HTK 720H sert à scier en
longueur et transversalement (uniquement avec
butée en coin) des bois de tous genres en fonction
de la taille de la machine. Les bois ronds de tous
genres ne doivent pas être découpés.
La machine doit exclusivement être employée
conformément à son affectation.
Chaque utilisation allant au-delà de cette affectation
est considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable. Seules les
lames de scie convenant à la machine et dont les
caractéristiques sont conformes à celles indiquées
dans ce mode d’emploi doivent être employées.
L’utilisation de plaques de séparation de tous genres
est interdite. Le respect des consignes de sécurité, le
mode d’emploi et les remarques de service dans le
mode d’emploi sont aussi partie intégrante de
l’utilisation conforme à l’affectation. Les personnes
commandant la machine et en effectuant la
maintenance doivent la connaître et avoir été
instruits sur les différents risques possibles en
découlant.
En outre, il faut strictement respecter les réglements
de prévoyance contre les accidents.
Il faut respecter toutes les autres règles des
domaines de la médecine du travail et de la
technique de sécurité.
Toute modification de la machine entraîne
l’annulation de la responsabilité du producteur, aussi
pour les dommages en découlant.
Malgré l’emploi conforme à l’affectation, certains
facteurs de risque restant ne peuvent être
complètement supprimés. En raison de la
construction et de la conception de la machine, les
points suivants peuvent avoir lieu:
Contact avec la lame de scie dans la zone de la
scie n’étant pas recouverte.
Toucher la lame de scie en fonctionnement
(blessure coupante).
Rebond de piéces et de leurs éléments.
Ruptures de lame de scie.
Expulsion de pièces de métal dur erronées de la
lame de scie.
Défauts de l’ouïe si vous n’employez pas de
protection des oreilles.
Emissions nocives de poussière de bois en cas
d’emploi de la scie dans des pièces fermées.
4. Remarques importantes
Veuillez lire consciencieusement ce mode d’emploi
jusqu’au bout et en respecter les consignes.
Familiarisez-vous avec l’appareil, son emploi correct
ainsi qu’avec les consignes de sécurité en vous
servant de ce mode d’emploi.
 Consignes de sécurité
Avertissement: Lorsque des outils électriques
sont employés, il faut suivre les mesures de
sécurité de base, afin d’exclure tout risque
d’incendie, de décharge électrique et de
blessures de personnes, y compris les mesures
suivantes:
Respectez toutes ces consignes avant et
pendant que vous travaillez avec la scie.
Conservez bien ces consignes de sécurité.
Evitez d’entrer en contact avec des composants
mis à la terre.
Les appareils inutilisés devraient être conservés
dans un endroit sec et fermé hors de portée des
enfants.
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 19

20
F
Tenez vos outils bien acérés et propres pour
travailler correctement et en toute sécurité.
Contrôlez régulièrement le câble de l’outil et
faites-le remplacer, en cas d’endommagement,
par un spécialiste reconnu.
Contrôlez régulièrement les câbles de rallonge et
faites-les remplacer en cas d’endommagement.
Utilisez en plein air seulement des rallonges
admises pour cela et dûment caractérisées.
Faites attention à ce que vous faites. Mettez-
vous raisonnablement au travail. N’utilisez pas
l’outil si vous êtes fatigué(e).
N’utilisez aucun outil dont l’interrupteur ne peut
pas être mis en ou hors circuit.
Avertissement! L’utilisation d’autres outillages et
accessoires peut signifier pour vous un risque de
blessure.
Retirez la prise du réseau pour chaque travail de
réglage et de maintenance.
Transmettez les consignes de sécurité à toute
personne travaillant sur la machine.
N’utilisez pas la scie pour scier du bois à brûler.
Ne sciez pas transversalement le bois rond.
Attention! La lame de scie en rotation représente
un risque de blessure pour les mains et les
doigts.
La machine est équipée d’un interrupteur de
sécurité (11) contre la remise en circuit après
une chute de tension.
Avant la mise en service, comparez si la tension
du secteur indiquée sur la plaque signalétique de
l’appareil correspond à la tension du secteur
disponible.
Si un câble de rallonge est nécessaire, assurez-
vous que sa section transversale suffise au
courant absorbé de la scie. Section transversale
minimale 1mm2
N’utilisez le tambour de câble qu’en état déroulé.
Ne portez pas la scie par son câble.
Vérifiez la conduite de raccordement au réseau
(9). N’utilisez aucune conduite de raccordement
erronée ou endommagée.
N’utilisez pas le câble pour tirer le connecteur de
la prise. Protégez le câble de la chaleur, contre
tout contact avec de l’huile et des arêtes
acérées.
N’exposez pas la scie à la pluie et n’utilisez pas
la machine dans un environnement humide ou
mouillé.
Veillez à un bon éclairage.
Lors de travaux en plein air, il est recommandé
de porter des chaussures antidérapantes.
Ne sciez pas à proximité de fluides ou de gaz
combustibles.
Portez la tenue de travail appropriée ! Des habits
ou des bijoux larges peuvent être entraînés par
la lame de scie en rotation.
Il est recommandable de porter des chaussures
anti-dérapantes pour les travaux à l’extérieur.
Portez un filet à cheveux pour les cheveux longs.
Evitez une tenue anormale du corps.
La personne opératrice doit avoir au moins 18
ans, les stagiaires au moins 16 ans, cependant
uniquement sous surveillance.
Le désordre du lieu de travail peut entraîner des
accidents.
Ne laissez pas d’autres personnes toucher l’outil
ou le câble, ceci est en particulier valable pour
les enfants. Tenez-les à l’écart de votre poste de
travail.
Tenez les enfants à l’écart des appareils
raccordés au réseau.
Maintenez votre lieu de travail sans déchets de
bois et pièces éparpillées.
Il ne faut pas détourner l’attention de personnes
travaillant sur la machine.
Respectez le sens de rotation du moteur et de la
scie.
Les lames de scie (4) ne doivent en aucun cas
être freinées après la mise hors circuit de
l’entraînement en effectuant une pression contre
elles.
Ne montez que des lames de scie (4) aiguisées,
sans fissures et n’étant pas déformées.
N’employez aucune lame de scie circulaire (4)
en acier à coupe très rapide fortement allié
(HSS).
Les dispositifs de sécurité (2, 5) de la machine
ne doivent pas être démontés ni rendus
inutilisables.
Seuls les outils conformes à la norme prEN 847-
1:1996 doivent être employés sur la machine.
Les lames de scie erronées (4) doivent être
remplacées sans délai.
N’utilisez pas de lames de scie ne correspondant
pas aux caractéristiques indiquées dans ce
mode d’emploi.
Il faut s’assurer que tous les dispositifs (2, 15)
qui recouvrent la lame de scie fonctionnent bien
parfaitement.
Attention: Les découpes d’inserts ne doivent pas
être effectuées avec cette scie.
Les dispositifs de protection endommagés ou
erronés doivent être échangés sans délai.
Le coin à refendre (5) est un dispositif de
protection important qui permet de guider la
pièce à usiner et de fermer la fente de coupe
derrière la lame de scie, ce qui empêche que la
pièce à usiner ne rebondisse. Veillez à ce que
l’épaisseur du coin à refendre soit correcte. Le
Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 20
