Punkt ES 01 User manual

ES 01
Extension Socket
Quick Guide

English – ES 01 Instructions for use

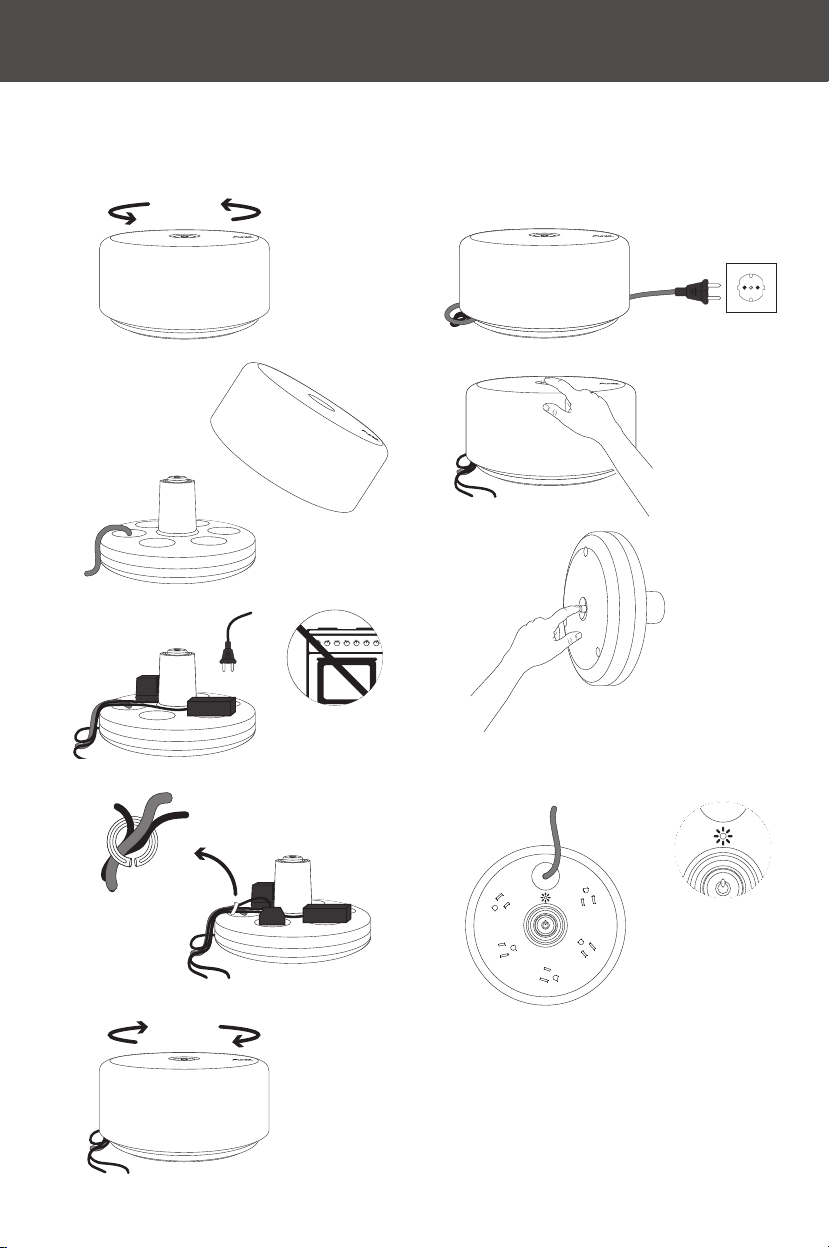

Getting started
1
OPEN
CLOSE
2
5
6
7
3
4
2300 W / 1800W*
maximum
RESETTABLE
FUSE
8
Surge protection*
indicator LED

1 Remove the lid by gently rotating it 20° anticlockwise and
lifting it up from the base.
2 Plug in your devices and AC adapters. Position plugs
carefully to prevent collision with the lid when it is
closed.
The maximum load of the ES 01 is 2300 W for Types E, F,
F/L, G and J. Please note Type B has a maximum load of
1800 W. Please check the wattage of the devices you are
connecting are compatible.
3 To group your cables coming out of the ES 01 use the
rubber C-clip provided as illustrated in the diagram.
4 Replace the lid on the tower of the base and lock it by
gently rotating it 20° clockwise until the mechanism
stops. Do not use excessive force or you might damage the
locking mechanism.
5 Connect the ES 01 power-cord to a wall socket.
6 Push the on/off button on top of the ES 01 to switch on the
ES 01. The light of the power icon will illuminate to
indicate status is on.
Overload protection
7 In the event of the ES 01 being overloaded, the fuse will
automatically trip and cut the circuit. The reset button on
the underside of the base will protrude when tripped and
the power icon will switch off. To start up again simply
press the fuse reset button on the base.
Surge protection*
8 Voltage protection rating: L-N 500V, L-G 500V, N-G 500V.
When illuminated the surge protection status LED
indicates the surge protection circuit is functioning.
Please note that when the LED ceases to illuminate the
device is not protected and should be replaced.*Only
available on Type B.
Safety and handling
– For safety reasons and to prevent damage to the ES 01
always hold and carry it from the base, not from the lid.
– The ES 01 Extension Socket is designed for indoor usage
only.
– To prevent a short circuit, fire or damage to the product,
never expose the ES 01 to heat, water or direct sunlight.
– Please always hold the base when plugging and
unplugging power-cords or AC adapters into the ES 01.
– To unplug a power-cord or an AC adapter, always grip the
body connected to the socket. Never “rip” plugs out from
the base.
– Use a dry cloth to clean the ES 01 and ensure the device is
disconnected before cleaning.
– The ES 01 power-cord cannot be replaced. If the
power-cord is damaged the whole device should be
destroyed.
– Never connect the ES 01 to a similar device such as
relocatable power taps or other extension sockets.
Type E, F, F/L, G and J: 10A 230V ~ Max 2300W
Type B: 15A 120VAC 60Hz Max 1800W. Voltage protection
rating L-N 500V, L-G 500V, N-G 500V. Type 3 SPD.
This product is compliant with
the following directives and
requirements
Europe
2006/95/EC Low voltage Directive
2011/65/EC RoHs Directive
2002/96/EC WEEE Directive
USA and Canada
UL 1363 3rd Edition, Relocatable Power taps
UL 1449 3rd Edition, Surge Protective Devices
The product cannot be disposed as unsorted municipal
waste. It must be collected separately to prevent negative
environmental impacts. In accordance with the procedures
of Directive 2002/96 and relevant national laws and
regulations adopted pursuant to this Directive on the
disposal of waste at the end of the life cycle of the product,
any violation is sanctioned by law. Please inform yourself
about local separate collection system for electrical and
electronic products.
For more information on this product go to Punkt.’s website
www.punktgroup.com

Deutsch – ES 01 Bedienungsanleitung
Erste Schritte
1
ÖFFNEN
SCHLIESSEN
2
3
4
2300 W / 1800W*
maximum
5
6
7
RESET-KNOPF
8
Überspannungsschutz*
LED

1 Entfernen Sie den Deckel durch ein leichtes Drehen von
20° im Uhrzeigersinn und heben Sie ihn von der Basis auf.
2 Packen Sie den Stromkabel aus dem mittleren Turm aus
und stecken Sie Ihre Geräte und AC-Adapter ein. Die
maximale Belastung des ES 01 ist 2300 W für Typ E, F,
F / L, G und J. Bitte beachten: Typ B hat eine maximale
Belastung von 1800 W. Bitte überprüfen Sie, ob die
Watt Zahl, der Geräte Sie anschließen, kompatibel ist.
3 Gruppieren Sie Ihre Kabel, die aus dem ES 01 kommen,
mit der Gummi C-Klammer, wie in der Abbildung
dargestellt.
4 Setzen Sie den Deckel auf dem Turm der Basis und
verriegeln Sie ihn durch vorsichtiges Drehen von 20° im
Uhrzeigersinn bis zum Anschlag. Verwenden Sie bitte
keine übermäßige Kraft um die Verriegelung nicht zu
beschädigen.
5 Schließen Sie die ES 01 Netzleitung an einer
Wandsteckdose an.
6 Drücken Sie den Ein/Aus-Knopf auf der Oberseite des ES
01, um das ES 01 einzuschalten. Die Anzeige des
Strom-Symbols leuchtet auf, um anzuzeigen, dass die
Mehrfachsteckdose eingeschaltet ist.
Überlastsicherung
7 Bei Stromüberlastung wird die Sicherung ausgelöst und
unterbricht automatisch den Stromkreis. Die Reset-Taste
auf der Unterseite der Basis wird bei Auslösung
herausragen und die Anzeige des Strom-Symbols schaltet
aus. Zum Wiedereinschalten drücken Sie einfach die
Sicherung Reset-Taste an der Basisstation.
Überspannungsschutz*
8 Spannung Schutzart: L-N 500V, L-G 500V, N-G 500V.
Wenn die LED-Anzeige der Überspannungsschutz
aufleuchtet, heißt es daß die Überspannungsschutz-
Schaltung eingeschaltet ist. Bitte beachten Sie, dass,
wenn die LED-Anzeige Beleuchtung schwach ist, ist das
Gerät nicht geschützt und sollte ersetzt
werden.*Verfügbar nur bei Typ B).
Sicherheits- und
Handhabungshinweise
– Aus Sicherheitsgründen und um eine Beschädigung der
ES 01 zu verhindern, halten und tragen sie es immer von
der Basis, nicht vom Deckel.
– Die ES 01 Mehrfachsteckdose ist für die Verwendung in
Innenräumen konzipiert.
– Um einen Kurzschluss, Feuer oder Schäden am Produkt zu
vermeiden, sollen Sie niemals die ES 01
Mehrfachsteckdose gegen Wärme, Wasser oder direktem
Sonnenlicht aussetzen.
– Halten Sie bitte immer die Basis, wenn Sie Stromkabel
oder AC-Adapter in die ES 01 ein- und ausstecken.
– Um Stromkabel oder AC-Adapter ein- oder auszustecken,
greifen Sie immer den Körper der Steckdose an und reißen
Sie nie Stecker aus der Basis heraus.
– Verwenden Sie ein trockenes Tuch, um das ES 01 zu
reinigen und sorgen Sie dafür, dass das Gerät, vor der
Reinigung, vom Strom getrennt wird.
– Das Stromkabel des ES 01 kann nicht ersetzt werden.
Wird das Stromkabel beschädigt, so ist das ganze Gerät zu
zerstören.
– Verbinden Sie niemals den ES 01 zu einem ähnlichen
Gerät, wie versetzbare Leistungsabgriffen oder andere
Mehrfachsteckdosen.
Typ E, F, F/L, G und J: 10A 230V ~ Max 2300W
Typ B: 15A 120VAC 60Hz Max 1800W. Spannung
Schutzart: L-N 500V, L-G 500V, N-G 500V. Typ 3 SPD
Dieses Produkt ist kompatibel
mit den folgenden europäischen
Richtlinien und Anforderungen
Europa
2006/95/EC Niederspannungs-Richtlinie
2011/65/EC RoHs Richtlinie
2002/96/EC WEEE Richtlinie
USA und Kanada
UL 1363 dritte Edition, versetzbare Leistungsabgriffen
UL 1449 dritte Edition, Überspannungsschutzgeräte
Das Produkt darf nicht als unsortierter Siedlungsabfall
entsorgt werden. Zur Vermeidung von negativen Einflüssen
auf die Umwelt muss es separat gesammelt werden. In
Übereinstimmung mit der Richtlinie 2002/96 und den
einschlägigen nationalen Gesetzen und Regelungen gemäß
dieser Richtlinie über die Entsorgung von Altgeräten ist jede
Zuwiderhandlung strafbar. Informieren Sie sich bitte über
Ihr lokales System zur separaten Sammlung von Elektro-
und Elektronikprodukten. Für weitere Informationen über
dieses Produkt besuchen Sie bitte unsere Punkt. Webseite
unter www.punktgroup.com

Italiano – ES 01 Istruzioni d’uso
Messa in funzione
1
APRIRE
CHIUDERE
2
3
4
2300 W / 1800W*
massimo
5
6
7
TASTO DI
RESET
8
Indicatore LED
per protezione
contro le
sovratensioni*

1 Rimuovere il coperchio ruotandolo gentilmente di 20° in
senso antiorario e sollevarlo dalla base.
2 Collegare le spine di corrente o gli accumulatori che
s’intendono alimentare attraverso l’ES 01. Posizionare le
spine e/o gli accumulatori affinché questi non collidano il
coperchio dell’ES 01 una volta chiuso. La potenza
massima complessiva dell’ES01 è di 2300 W per il Tipo
E, F, F/L, G and J. Il Tipo B ha una potenza massima di
1800W. Si prega di controllare la conformità della
potenza prima di collegare alcun dispositivo all’ES01.
3 Utilizzare il fermaglio di gomma per raggruppare i cavi
come indicato nell’illustrazione.
4 Riporre il coperchio sulla base e chiuderlo ruotandolo
gentilmente di 20° in senso orario fino a quando si blocca.
Si prega di non applicare eccessiva forza sul meccanismo
di bloccaggio per evitare di danneggiarlo.
5 Collegare il cavo di alimentazione dell’ES 01 a una presa di
corrente a muro.
6 Premere il bottone on/off al centro del coperchio per
alimentare l’ES 01. Quando acceso l’icona del bottone
s’illumina.
Protezione da sovraccarico
7 Nel caso in cui avvenga un sovraccarico di corrente, il
fusibile staccherà immediatamente il circuito. Questo
stato è identificabile controllando il posizionamento del
tasto di reset che si trova al di sotto della base dell’ES 01:
quando il circuito è staccato, il tasto di reset sporge dalla
superficie e l’icona sul bottone on/off al centro del
coperchio si spegne. Per rimettere l’ES 01 in funzione,
premere il tasto di reset.
Protezione contro le
sovratensioni*
8 Parametri di protezione: LN 500V, LG 500V, 500V NG.
Quando il LED di stato di protezione è illuminato significa
che il sistema di protezione contro le sovratensioni è in
funzione. Si prega di notare che, quando il LED non è
illuminato, il dispositivo non è protetto e deve essere
sostituito.*Solo nella versione Type B.
Istruzioni di gestione e
sicurezza
– Per ragioni di sicurezza e al fine di non danneggiare il
prodotto, afferrare sempre l’ES 01 dalla base e non dal
coperchio quando mosso o trasportato.
– L’ES 01 è stato progettato unicamente per un uso
all’interno di spazi chiusi e non per un uso all’esterno.
– Per evitare possibili cortocircuiti, incendi o danni al
prodotto, mai esporre l’ES 01 al calore, all’acqua o alla
luce solare diretta.
– Si prega di tener sempre saldamente con una mano la base
dell’ES 01 nel momento in cui vi vengono collegati o
scollegati spine e accumulatori.
– Mai tirare i cavi per scollegare spine e accumulatori,
sempre afferrare il corpo della spina o dell’accumulatore
collegato alla presa.
– Utilizzare un panno asciutto per pulire l’ES 01 e
assicurarsi di togliere tensione all’apparecchio
scollegandolo prima di pulirlo.
– Il cavo di corrente dell’ES 01 non può essere sostituito, in
caso dovesse risultare danneggiato, l’apparecchio
dev’essere distrutto.
– Non collegare l’ES01 a dispositivi simili come ad esempio
altre multiprese elettriche.
Type E, F, F/L, G and J: 10A 230V ~ Max 2300W
Type B: 15A 120VAC 60Hz Max 1800W
Voltage protection rating L-N 500V, L-G 500V, N-G 500V
Type 3 SPD
Questo prodotto è conforme alle
seguenti direttive
Europa
2006/95/EC Low voltage Directive
2011/65/EC RoHs Directive
2002/96/EC WEEE Directive
USA e Canada
UL 1363 3rd Edition, Relocatable Power taps
UL 1449 3rd Edition, Surge Protective Devices
L’apparecchio non dev’essere smaltito come rifiuto urbano.
Deve essere soggetto a raccolta separata per evitare danni
all’ambiente. Nel rispetto della Direttiva 2002/96 e delle
Leggi nazionali di recepimento per lo smaltimento del
prodotto a fine vita, il mancato rispetto di quanto sopra
descritto è sanzionato dalla Legge. Si prega di informarsi in
merito al sistema locale di raccolta differenziata per i
prodotti elettrici ed elettronici.
Per maggiori informazioni sul prodotto visitare il sito
ufficiale di Punkt. www.punktgroup.com

Español – ES 01 Instrucciones de uso
Para comenzar
1
ABRIR
CERRAR
2
3
4
2300 W / 1800W*
máximo
5
6
7
FUSIBLE
REINICIABLE
8
Indicador LED de
la protección
contra picos de
tensión*

1 Retire la tapa girándola suavemente 20° en sentido
contrario a las agujas del reloj y levántela de la base.
2 Coloque los enchufes con cuidado para evitar colisiones
con la tapa cuando está cerrada. La potencia total
máxima de salida del ES 01 es de 2300 W (Tipos E, F,
F/L, G y J). Nótese que el tipo B tiene una salida total
máxima de 1800 W. Por favor cerciórese de que el
voltaje de los aparatos que está conectando sean
compatibles.
3 Para agrupar los cables procedentes del ES 01 use el clip
de goma C suministrado tal como se muestra en el
diagrama.
4 Cierre el ES 01 colocando de nuevo la tapa sobre la base y
bloquee la tapa girándola suavemente 20° en el sentido de
las agujas del reloj hasta que el mecanismo se pare. No
aplique demasiada fuerza para evitar dañar el mecanismo
de bloqueo.
5 Enchufe el cable del ES 01 a una toma de corriente.
6 Encienda el ES 01 pulsando el botón de apagado/encendido
en la parte superior del producto. Tras ello se encenderá la
luz del icono que indica el estado del ES 01.
Protección contra sobrecargas
7 En caso de que el ES 01 tenga una sobrecarga, el fusible
saltará automáticamente y cortará el circuito. Cuando se
activa el fusible, el botón de reinicio en la parte inferior de
la base sobresale y el ícono de estado se apaga. Para
encender de nuevo el ES 01 solo tiene que pulsar el botón
rojo de reinicio en la base Inferior del producto.
Protección contra picos de
tensión*
8 Clasificaciones de protección de voltajes: L-N 500V, L-G
500V, N-G 500V. Cuando está iluminada la luz LED de la
protección contra los picos de tensión indica que el
circuito de protección de picos de tensión está
funcionando. Nótese que cuando la luz LED deja de
iluminar, el producto no está protegido y debería ser
reemplazado. *Solo disponible en el tipo B.
Instrucciones de manipulación
y seguridad
– Por razones de seguridad y para evitar dañar el ES 01,
sosténgalo y transpórtelo siempre sujetándolo de la base y
no de la tapa.
– El ES 01 está previsto para uso exclusivo en interiores.
– Para evitar cortocircuitos, incendios o daños en el
producto, no exponga nunca el ES 01 al calor, al agua o a la
exposición solar directa.
– Sujete siempre la base del dispositivo cuando enchufe y
desenchufe los cables de alimentación o adaptadores AC al
ES 01.
– Para desenchufar un cable o un adaptador AC, sujete el
cuerpo conectado al ES 01. No tire nunca de los cables para
desenchufarlos de la base.
– Para limpiar el ES 01 utilice un paño seco y, antes de la
limpieza, asegúrese de que el dispositivo está
desconectado.
– No es posible reemplazar el cable de alimentación del ES
01. Si el cable se daña, deberá eliminar todo el dispositivo.
– Nunca conecte el ES 01 a otros aparatos similares o a otros
alargos eléctricos.
Tipo E, F, F/L, G y J: 10A 230V ~ Max 2300W
Tipo B: 15A 120VAC 60Hz Max 1800W. Clasificaciones de
protección de voltajes L-N 500V, L-G 500V, N-G 500V.
Tipo 3 SPD.
Este producto cumple las
siguientes directivas y
condiciones
Europa
2006/95/EC Low voltage Directive
2011/65/EC RoHs Directive
2002/96/EC WEEE Directive
EE.UU. y Canadá
UL 1363 3rd Edition, Relocatable Power taps
UL 1449 3rd Edition, Surge Protective Devices
Este producto no se debe desechar a través de la recolección
municipal de basura doméstica, sino que se deberá
desecharse por separado como basura especial, para evitar la
contaminación ambiental. De acuerdo con los
procedimientos de la Directiva 2002/96 y a las leyes y
regulaciones nacionales aplicables, adoptadas por esta
Directiva sobre la eliminación de residuos al final del ciclo de
vida del producto, toda violación será sancionada por la ley.
Infórmese acerca del sistema local de recolección especial de
productos eléctricos y electrónicos.
Para más información sobre este producto, visite la página de
Internet de Punkt.’s www.punktgroup.com

Français – ES 01 Mode d’emploi
Raccordement
1
OUVRIR
FERMER
2
3
4
2300 W / 1800W*
maximum
5
6
7
DISJONCTEUR
8
Protection contre
les surtensions *
Indicateur LEDt

1 Retirez le couvercle en le faisant tourner avec précaution
de 20° dans le sens inverse des aiguilles d’une montre,
puis le soulevez de la base.
2 Dégagez le cordon d’alimentation de la tour centrale et
branchez vos appareils et adaptateurs CA de sorte qu’ils
ne heurtent pas le couvercle lorsqu’il est fermé. La
puissance maximale de sortie de l’ES 01 est de 2 300 W
(Types E, F, F/L, G et J). Attention le Type B a une
charge maximale de 1800 W. Vérifiez, s’il vous plaît, la
conformité de l’alimentation avant de connecter un
périphérique au ES 01.
3 Pour regrouper les câbles sortant de l’ES 01, utilisez le
serre-câble fourni, comme illustré.
4 Fermez l’ES 01 en replaçant le couvercle sur la base et en le
faisant tourner avec précaution de 20° dans le sens des
aiguilles d’une montre, jusqu’au verrouillage. N’appliquez
pas une force excessive afin de ne pas endommager le
dispositif de verrouillage.
5 Branchez le cordon d’alimentation de l’ES 01 dans une
prise murale.
6 Appuyez sur le bouton on/off situé sur l’ES 01 pour mettre
l’ES 01 sous tension. La diode de l’icône de tension
s’allume pour indiquer que l’ES 01 est sous tension.
Protection contre les
surcharges
7 En cas de surcharge de courant, le disjoncteur coupe
automatiquement le circuit. Dans ce cas, l’icône de tension
s’éteint et le bouton de rétablissement du disjoncteur
dépasse de la base. Pour redémarrer, il suffit d’appuyer sur
ce bouton.
Protection contre les
surtensions*
8 Paramètres de protection: 500V LN, LG 500V, 500V NG.
Lorsque le statut de protection LED est allumé le système
de protection contre les surtensions LED est en marche.
S’il vous plaît notez que lorsque le LED cesse d’illuminer
l’appareil, il n’est pas protégé et doit être remplacé.
*Uniquement disponible sur Type B.
Sécurité et manipulation
– Pour des raisons de sécurité et pour éviter d’endommager
la prise multiple ES 01, tenez-la et déplacez-la toujours par
la base et non par le couvercle.
– La prise multiple ES 01 est conçue pour une utilisation en
intérieur uniquement.
– Pour éviter d’endommager la prise multiple ES 01 ou de
provoquer un court-circuit ou un incendie, ne l’exposez
jamais à la chaleur, au soleil ou à l’eau.
– Lorsque vous branchez et débranchez des cordons
d’alimentation ou des adaptateurs CA dans l’ES 01, veillez
toujours à maintenir la base.
– Pour débrancher un cordon d’alimentation ou un
adaptateur CA de la base de l’ES 01, saisissez toujours la
prise du cordon ou de l’adaptateur par son boîtier. Ne tirez
jamais par le cordon.
– Utilisez un chiffon sec pour nettoyer la prise ES 01 et
veillez à la débrancher avant de la nettoyer.
– Le cordon d’alimentation de l’ES 01 ne peut pas être
remplacé. Si ce cordon est endommagé, l’ensemble doit
être mis au rebut.
– Ne jamais branchez l’ES 01 à des dispositifs similaires ou
des prises d’alimentation amovibles.
Tipo E, F, F/L, G y J: 10A 230V ~ Max 2300W
Tipo B: 15A 120VAC 60Hz Max 1800W. Clasificaciones de
protección de voltajes L-N 500V, L-G 500V, N-G 500V.
Tipo 3 SPD.
Ce produit respecte les
directives ci-dessous
Europe
2006/95/EC Low voltage Directive
2011/65/EC RoHs Directive
2002/96/EC WEEE Directive
États-Unis et Canada
UL 1363 3rd Edition, Relocatable Power taps
UL 1449 3rd Edition, Surge Protective Devices
Ce produit est soumis aux règles de tri des déchets. Il doit
être mis au rebut séparément pour éviter tout impact négatif
sur l’environnement. Conformément aux dispositions de la
directive 2002/96 et des lois et réglementations nationales en
vigueur adoptées en vertu de cette directive sur la mise au
rebut de produits en fin de cycle de vie, tout non-respect est
sanctionné par la loi. Veillez à vous informer sur les
dispositions locales de tri sélectif pour les produits
électriques et électroniques. Pour plus d’informations sur ce
produit, rendez-vous sur le site Web de Punkt. à l’adresse
www.punktgroup.com
