Pur Line Helena User manual

la verdadera llama para tu hogar
Biochimenea
Bio-ethanol Fireplace
Cheminée Bio Éthanol
Bioethanol Kamin
Lareira de Bioetanol
Caminetto a Bioetanolo
Helena
Manual de instalación
Installation Instructions
Manuel d’installation
Installationsanleitung
Manual de instalação
Manuale d’installazione
07/2020

Sólo para uso decorativo y doméstico.
Mantener alejado de los niños.
Por favor asegúrese de que la pared donde está
colocando este aparato puede soportar su peso.
Instalar sólo en una ubicación que esté protegida contra
la ventilación cruzada/corriente de aire.
No colocar ningún objeto inflamable en la parte superior
del aparato.
Nunca montar el producto en paredes hechas de
materiales inflamables (p. ej. una pared de madera o
cartón piedra no es adecuada).
Las rejillas de ventilación en la parte posterior de la
chimenea no deber estar cubiertos o tapados cuando se
utiliza el producto.
Sólo colgar el producto en una pared uniforme, sólida,
y no inflamable.
Instalar la chimenea con la ayuda de una segunda persona.
El material de montaje incluido está diseñado para
paredes sólidas. Si no está seguro de si el material de
montaje incluido es adecuado para su pared, consulte
a una persona cualificada antes de la instalación de la
chimenea y en caso necesario, utilice otro material de
montaje adecuado.
Al insertar el bloque de combustión en la biochimenea,
la apertura debe mirar hacia adelante, es decir, hacia la
abertura de la biochimenea.
Atención: Nunca colocar el bloque de combustión
cuando está lleno para prevenir derrames accidentales
de bioetanol.
1. Medir la distancia entre los agujeros superiores y los agujeros de la parte inferior que se encuentran en la parte
trasera del interior de la chimenea.
2. Con la ayuda de un nivel, hacer las marcas en la pared. Perforar los agujeros en la pared e insertar los tacos y
tornillos
3. Con la ayuda de una persona para sostener la chimenea, colocar la biochimenea en los tornillos.
4. Cerciórese de que la chimenea esté montada en la posición correcta, y fijada de manera segura a la pared.
5. Colocar el bloque de combustión en la posición correcta, con la apertura hacia delante.
Seguir las instrucciones de llenado, encendido y
apagado y las normas de seguridad del manual de
usuario adjunto.
Disfrutar de la verdadera llama Purline.
Montaje
ES Helena - BIOCHIMENEA MURAL
* Se recomienda el uso de un combustible para biochimeneas
de alta calidad, como nuestro COMBUSTIBLE PURLINE PARA
CHIMENEAS. El uso de otras marcas puede conllevar la
anulación de la garantía. Siga siempre las instrucciones y
recomendaciones del proveedor de combustible.
• Debido a nuestra política de mejora constante, este producto puede variar sus especificaciones y diseño.
¡Lea este manual antes de la instalación y uso!
Este documento es parte del aparato.
Debe leer y respetar además lar instrucciones del manual de usuario.
MEDIDAS (LxPxH) 60x20x75 cm
PESO 23 kg
CAPACIDAD 1 L
COMBUSTIBLE Etanol ≥ 95%
(Combustible líquido
Purline para chimeneas
de etanol)
TIEMPO MÁX. QUEMADO 4 h.
VOLUMEN MÍN. SALA 40m3
POTENCIA aproximada 3 kW
DISTANCIA a materiales
inflamables
100cm
CONTENIDO: - Manual de usuario
- Manual de instalación
- Folleto
- Biochimenea mural
- Kit de montaje mural
- Bloque de combustión AJUSTABLE
- Herramienta de apagado

1. Measure the distance between the top holes and the bottom holes at the back of the fireplace.
2. Using a level, make the marks on the wall. Drill the holes in the wall and insert the plugs and screws
3. With the help of a person to hold the fireplace, place it on the screws.
4. Make sure the fireplace is mounted in the correct position, and securely fixed to the wall.
5. Place the burner in the correct position, with the opening facing forward.
Follow the instructions for adding Bioethanol,
ignition and extinction, and the safety norms in the
attached user manual. Enjoy the true Purline flame.
Assembly
SIZE (LxPxH) 60x20x75 cm
WEIGHT 23 kg
CAPACITY 1 L
FUEL Ethanol ≥ 95%
(Purline Liquid fuel for
ethanol fireplaces)
MAX. BURNING TIME 4 h.
MIN. ROOM VOLUME 40m3
Approx. Heating Output 3 kW
DISTANCE to flammable
materials
100cm
CONTENT: - User manual
- Installation manual
- Brochure
- Wall mounting fireplace
- Wall mounting kit
- ADJUSTABLE Burner
- Firekiller
For decorative and domestic use only.
Keep away from children.
Please be sure the wall you are placing this appliance
can bear its weight.
Installation only in a location which is protected
against cross-aeration/air draft.
Do not put any flammable items on top of the appliance.
Never mount the product on walls made of flammable
materials (a wooden or plaster board wall is e. g. not
suitable).
The vents on the back of the fireplace may not be
covered or
obstructed when using the product.
Only hang the product on even, solid, and non-
flammable wall areas.
When installing the fireplace, seek the assistance of a
second person.
The included mounting material is intended for solid
masonry. If you are not sure as to whether the enclosed
mounting material is suitable for your wall, seek advice
at a qualified person prior to installing the fireplace
and if applicable, exchange it.
When inserting the fireplace compartment in the
fireplace, the burner opening must be facing forward,
that is, towards the opening on the fireplace.
Attention: Never place the burner in the Fireplace when
filled to prevent bioethanol from being inadvertently
spilled.
EN Helena - WALL MOUNTING ETHANOL FIREPLACE
* It is tecommended the use of a high quality ethanol
fuel for fireplaces, as our Purline fuel for fireplaces. The
use of other brands can invalidate the warranty. Always
follow the instructions and recommendations of the fuel
supplier.
• Due to our policy of continuous product improvement, we reserve the right to discontinue or change product specifications or designs.
Read this manual before installation and use!
This document is part of the appliance
Read and follow the instructions in the user manual.

DIMENSIONS (LxPxH) 60x20x75 cm
POIDS 23 kg
CAPACITÉ 1 L
CARBURANT Èthanol ≥95%
(combustible liquide
Purline pour les
cheminées à l’éthanol)
Durée de combustion MAX. 4 h.
VOLUME MIN. DE LA PIÈCE 40m3
ENV. PUISSANCE 3 kW
DISTANCE aux matériaux
inflammables
100cm
CONTENU: - Manuel de l’utilisateur
- Manuel d’installation
- Brochure
- Cheminée murale
- Kit de fixation murale
- Brûleur RÉGLABLE
- Stop brûleur
Pour un usage décoratif et domestique uniquement.
Tenir hors de portée des enfants
Assurez-vous que le mur peut supporter le poids
l’appareil.
Installer seulement en un lieu protégé des courants
d’air.
Ne placez rien sur l’appareil.
Installez l’appareil sur des murs faits de matériaux
ininflammables (p. ex., une paroi en bois ou en
placoplâtre ne convient pas).
Pendant le fonctionnement de l’appareil, les fentes de
ventilation au dos ne doivent être ni recouvertes ni
bouchées.
Suspendezl’appareil uniquement à des parois plates,
solides et non inflammables.
Lors de l’installation de la cheminée, faites-vous aider
par une deuxième personne.
Le matériel de fixation fourni est conçu pour un mur en
plots solide. Si vous n’êtes pas certain que le matériel
de fixation conviennent au mur, faites-vous conseiller
par un spécialiste ou échangez le matériel avant le
montage de la cheminée.
Pour insérer le brûleur dans la cheminée, il faut mettre
l’ouverture vers l’avant, c’est-à-dire orientée vers
l’ouverture de l’appareil.
Attention: N’insérez jamais le brûleur dans la cheminée
si elle est déjà remplie du bioéthanol, pour éviter les
déversements accidentels.
1. Mesurez la distance entre les trous supérieurs et les trous inférieurs à l’arrière de la cheminée.
2. À l’aide d’un niveau, faites les marques sur le mur. Percez les trous dans le mur et insérez les chevilles et les vis.
3. Avec l’aide d’une personne pour tenir la cheminée, placez la cheminée sur les vis.
4. Assurez-vous que la cheminée est montée dans la bonne position et solidement fixée au mur.
5. Placez le brûleur dans la correcte position, avec l’ouverture tournée vers l’avant.
Suivez les instructions pour le remplissage, allumage et
éteindre, et les normes de sécurité dans le manuel de
l’utilisateur. Profiter de la véritable flamme Purline.
Lors du montage, assurez-vous que derrière les points de perçage il n’y a aucun tube ou aucune conduite.
Montage
FR Helena - CHEMINÉE MURALE
* Est recommandé l’utilisation d’un carburant pour
biocheminée de haute qualité, comme notre carburant
Purline pour les cheminée. L’utilisation d’autres marques
peut annuler la garantie. Suivez toujours les instructions et
les recommandations du fournisseur de carburant.
• Dans le cadre de la politique d’amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications.
Veuillez lire ces instructions avant de l’installer ou de l’utiliser!
Le présent document fait partie du produit.
Veuillez lire et suivre les instructions dans le manuel de l’utilisateur.

1. Messen Sie den Abstand zwischen den oberen Löchern und den unteren Löchern an der Rückseite des Kamins.
2. Machen Sie mit einer Wasserwaage die Markierungen an der Wand. Bohren Sie die Löcher in die Wand und setzen
Sie die Dübel und Schrauben.
3. Legen Sie den Biokamin mit Hilfe einer Person, die den Kamin hält, auf die Schrauben.
4. Stellen Sie sicher, dass der Kamin in der richtigen Position montiert und sicher an der Wand befestigt ist.
5. Bringen Sie den Brenner in die richtige Position, mit der Öffnung nach vorne.
Folgen Sie den Anweisungen im Abschnitt
Bioethanol einfüllen, Anzünden und Löschen, und
der Sicherheitsanweisungen im der beigefügte
Betriebsanleitung. Genießen Sie das echter Purline
Flammen.
Montieren
ABMESSUNGEN (LxPxH) 60x20x75 cm
GEWICHT 23 kg
FASSUNGSVERMÖGEN 1 L
BRENNSTOFF Ethanol ≥ 95%
(Purline Flüssiger
Brennstoff für Ethanol
Kamine)
MAX. BRENNDAUER 4 h.
MIN. RAUMVOLUME 40m3
ca. HEIZLEISTUNG 3 kW
ABSTAND zu brennbaren
Materialien
100cm
INHALT: - Bedienungsanleitung
- Installationsanleitung
- Broschüre
- Wandkamin
- Wandmontage-Kit
- Brenner EINSTELLBAR
- Anzündestab
Nur für dekorativen und den Hausgebrauch Zwecke.
Von Kindern fernhalten.
Achten Sie bitte darauf, dass die Wand werden die das
Gewicht des Gerät tragen kann.
Sorgen Sie dafür, dass während des Betriebes keine
Windstöße oder starke Luftbewegungen an das Gerät
gelangen.
Keine Gegenstände auf das Gerät legen.
Montieren Sie das Gerät nur an Wänden nicht brennbarem
Material (eine Holz- oder Rigipswand ist bspw. nicht
geeignet).
Das Lüftungsgitter darf nicht abgedeckt werden, wenn
das Produkt verwenden.
Hängen Sie das Gerät nur an ebene, feste und nicht
brennbare Wandflächen.
Lassen Sie sich bei der Montage des Kamins von einer
zweiten Person helfen.
Das mitgelieferte Befestigungsmaterial ist für festes
Mauerwerk gedacht. Sollten Sie sich unsicher sein, ob
das mitgelieferte Befestigungsmaterial für Ihre Wand
geeignet ist, lassen Sie sich vor der Montage des Kamins
im Fachhandel beraten und tauschen Sie es ggfs.
Setzen Sie die Brenner in den Kamin ein. Dabei muss die
abgerundete Seite und somit auch die Brenneröffnung
nach vorne, d.h. zur Geräteöffnung hin ausgerichtet
sein.
Achtung: Um zu vermeiden, dass Bioethanol
versehentlich auf verschüttet wird, niemals den bereits
aufgefüllten Brenner in den Kamin stellen.
DE Helena - WANDKAMIN
* Eine optimale Wirkung des kamin kann nur beim Gebrauch
von dieser hoher Qualität Ethanol garantiert werden, wie
unsere Kraftstoff für Kamine Purline. Die Verwendung von
anderen Marken können die Garantie erlischt. Befolgen Sie die
Anweisungen und Empfehlungen des Brennstofflieferanten.
• Gemäß unserer Politik ständiger Produktverbesserung behalten wir uns das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.
Lesen Sie diese Installationsanleitung vor Montagebeginn!
Dieses Dokument ist Teil des Gerätes.
Lesen und befolgen Sie die Bedienungsanleitung.

MEDIDAS (LxPxH) 60x20x75 cm
PESO 23 kg
CAPACIDADE 1 L
COMBUSTÍVEL Etanol ≥ 95%
(Combustible líquido
Purline para chimeneas
de etanol)
TEMPO MÁX. IGNIÇÃO 4 h.
VOLUME MÍN. SALA 40m3
POTÊNCIA aproximada 3 kW
DISTÂNCIA a materiais
inflamáveis
100cm
CONTEÚDO: - Manual de usuario
- Manual de instalação
- Folheto
- Lareira de parede
- Kit de montagem de parede
- Queimador AJUSTÁVEL
- Apagador
1. Medir a distância entre os buracos superiores e os inferiores na parte de trás da lareira.
2. Usando um nível, fazer as marcas na parede. Fazer os furos na parede e inserir os tampões e parafusos.
3. Com a ajuda de uma pessoa para segurar a lareira, colocar a lareira sobre os parafusos.
4. Certifique-se de que a lareira está montada na posição correcta, e fixada firmemente à parede.
5. Colocar o queimador na posição correcta, com a abertura virada para a frente.
Siga as instruções para o enchimento, ignição e
extinção e as normas de segurança do manual do
usuário, e desfruta da verdadeira chama Purline.
Montagem
PT Helena - LAREIRA DE PAREDE
Para uso decorativo e doméstico.
Manter longe do alcance das crianças.
Certifique-se de que a parede pode suportar o peso do
dispositivo.
Instalar na localização protegida contra ventilação
cruzada /corrente de ar.
Não coloque nada na parte superior do aparelho.
Nunca deve fixar o aparelho a paredes feitas de
materiais inflamáveis (como placas de gesso ou
materiais à base de madeira, não são adequados).
As aberturas de ventilação na parte de trás da lareira
não devem ser cobertas quando o produto é utilizado.
O prodoto deve ser pendurado únicamente numa
parede uniforme, sólida, e não inflamável.
Instalar a lareira com a ajuda de uma segunda pessoa.
O material de montagem incluído é concebido para
paredes sólidas. Se você não tem certeza se o material
de montagem incluído é adequado para sua parede,
consulte uma pessoa qualificada antes da instalação
da lareira e, se necessário, use um outro material de
montagem adequado.
Ao inserir o queimador em bio-lareira, abertura deve
olhar para a frente, ou seja, em direção à abertura da
bio-lareira.
Atenção: Nunca coloque o queimador quando é cheio
para prevenir derramamentos acidentais de bioetanol.
* É recomendado usar um combustível para lareiras de alta
qualidade, como nosso combustível para lareiras Purline.
O uso de outras marcas pode invalidar a garantia. Siga
sempre as instruções e recomendações do fornecedor de
combustível.
• Devido à nossa política de melhoria constante, este produto pode variar suas especificações e desenho sem aviso prévio.
Leia este manual antes de começar a instalação!
Este documento é parte do produto.
Leia e siga as instruções do manual do usuário.

1. Misurare la distanza tra i fori superiori e i fori inferiori sul retro del camino.
2. Usando una livella, fare i segni sul muro. Praticare i fori nel muro e inserire i tasselli e le viti.
3. Con l’aiuto di una persona per tenere il camino, posizionare il biocamino sulle viti.
4. Assicurarsi che il camino sia montato nella posizione corretta e fissato saldamente alla parete.
5. Posizionare il bruciatore nella posizione corretta, con l’apertura verso l’avanti.
Seguire le istruzioni per riempimento, accensione ed
estinzione e le norme di sicurezza nel manuale utente
allegato. Godere della vera fiamma Purline.
Montaggio
MISURE (LxPxH) 60x20x75 cm
PESO 23 kg
CAPACITÀ 1 L
COMBUSTIBILE Ethanol ≥ 95%
(Combustibile Liquido
Purline per caminetti)
TEMPO MAX. ACCENSIONE 4 h.
VOLUME MIN. LOCALE 40m3
POTENZA 3 kW
DISTANZA da materiali
infiammabili
100cm
CONTENUTO: - Manuale utente
- Manuale d’installazione
- Brochure
- Caminetto a parete
- Kit per montaggio a parete
- Bruciatore REGOLABILE
- Smorzafiamma
Solo per uso decorativo e domestico.
Mantenere lontano dai bambini.
Si assicuri che la parete dove viene appeso l’apparecchio
possa sopportare il peso.
Utilizzare esclusivamente in luoghi privi di correnti
d’aria.
Non posizionare nessun oggetto infiammabile nella
parte superiore dell’apparecchio.
Non collocare l’apparecchio in pareti fatte di materiali
infiammabili (una parete di legno o cartongesso non
è adatta).
I fori di ventilazione della parte posteriore, non devono
essere coperte metre si utilizza l’apparecchio.
Collocare il prodotto solo in una parete piana, solida e
non infiammabile.
Istallare il camninetto con l’aiuto di un’altra persona.
Il materiale di montaggio incluso, è disegnato per pareti
solide.
Se non è sicuro che il materiale di montaggio incluso
sia adeguato per la sua parete, consulti una persona
qualificata prima dell’istallazione del caminetto ed in caso
necessario, utilizzi un materiale di montaggio adeguato.
Nell’inserire il bruciatore nel caminetto, l’apertura
deve essere rivolta in avanti, ossia verso l’apertura del
caminetto.
Attenzione: Non inserire mai il bruciatore quando è
pieno per evitare fuoriuscite accidentali di bioetanolo.
IT Helena - CAMINETTO A PARETE
* Si consiglia di utilizzare un combustibile per biocaminetti
di alta qualità, come il nostro combustibile Purline per
caminetti. L’uso di altre marche può invalidare la garanzia.
Esseguire sempre le istruzioni e le raccomandazioni del
fornitore del combustibile.
• Dovuto alla nostra politica di miglioramento costante, questo prodotto può variare le sue specificazioni e design.
Leggere questo manuale prima dell’installazione e dell’uso!
Questo documento è parte del prodotto.
Leggere e seguire attentamente le istruzioni del manuale utente.

Helena

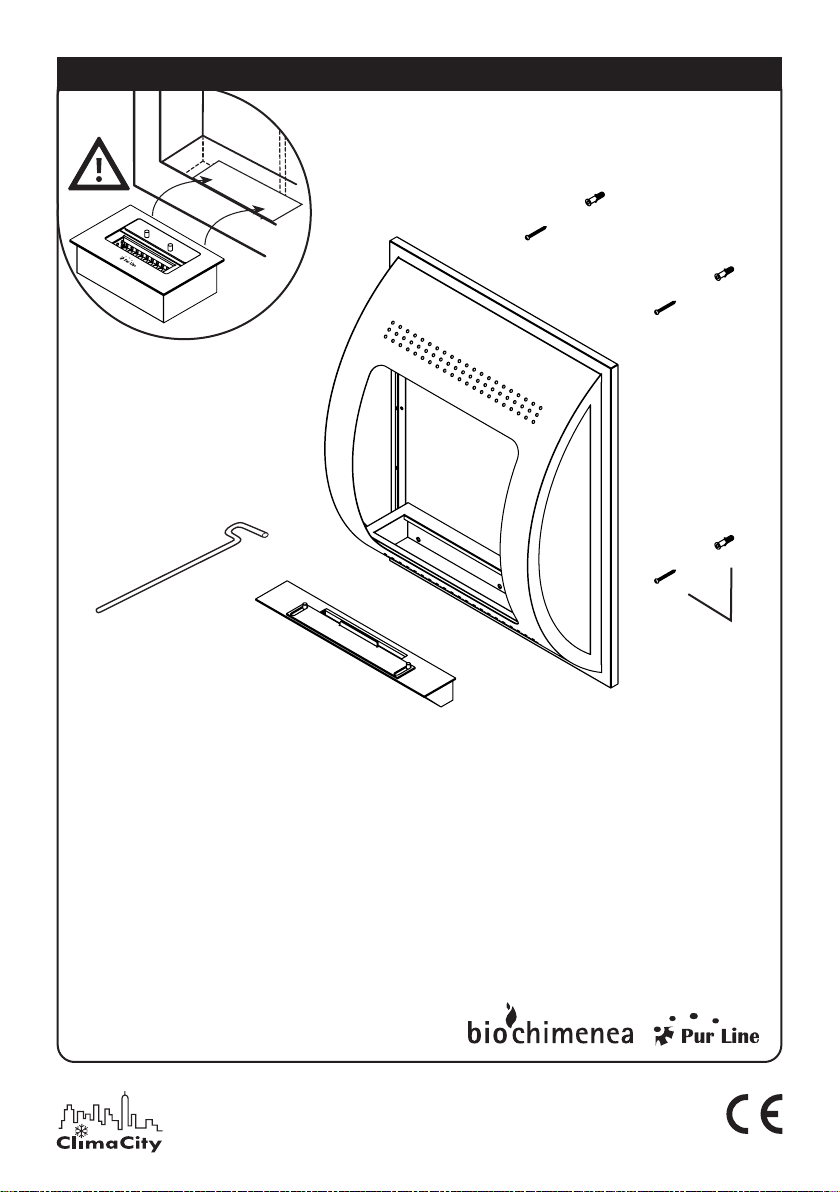

1- Tacos y tornillos pared
2- Cuerpo metálico
3- Bloque de combustión
4- Herramienta de apagado
1- Dübel und Schrauben
2- Kamin Metallrahmen
3- Brenner
4- Flammenlöscher
1- Buchas e parafusos
2-Estrutura lareira
3- Queimador
4- Apagador
1- Tasselli e viti
2- Corpo caminetto
3- Bruciatore
4- Smorzafiamma
1- Wall plugs and screws
2- Fireplace metal body
3- Burner
4- Firekiller
1- Chevilles et vis
2- Corps de cheminée
3- Brûleur
4- Stop brûleur
POSICIÓN DEL QUEMADOR BURNER PLACEMENT
POSITION DU BRÛLEUR BRENNER POSITIONIERUNG
POSIÇÃO DEL QUEIMADOR POSIZIONE DEL BRUCIATORE
31
2
4
CLIMACITY S.L.
C. Torrox, 2 - 5 · 28041 Madrid (ESPAÑA)
tel. [phone] • www.purline.es
EN16647
