I-82H Introduction
Thank you and congratulations on your purchase of the ISIS Series
I-82H High Performance Portable Loudspeakers. This product rep-
resents the state-of-the-art in lightweight sound reinforcement
loudspeaker systems. To get the most from your investment, we
encourage you to review this manual carefully.
The I-82H loudspeaker system is a full range, high output, two-
way design delivering superior sound quality and high SPL in a
lightweight, attractive enclosure. Equipped with two Speakon®
connectors, connection is fast and reliable with parallel connec-
tion of multiple cabinets literally a snap. These loudspeakers
make an excellent choice for a wide variety of applications.
Two mounting adapters are provided; a pole cup that accepts
1.375” or 1.500” (35 mm or 38 mm) pole diameters and a 5/8”-27
mic stand adapter (fits most mic and boom stand hardware). The
pole cup is equipped with a retaining knob to secure the adapter
to the pole. Also included are four self-adhesive rubber feet for
the bottom of the enclosure.

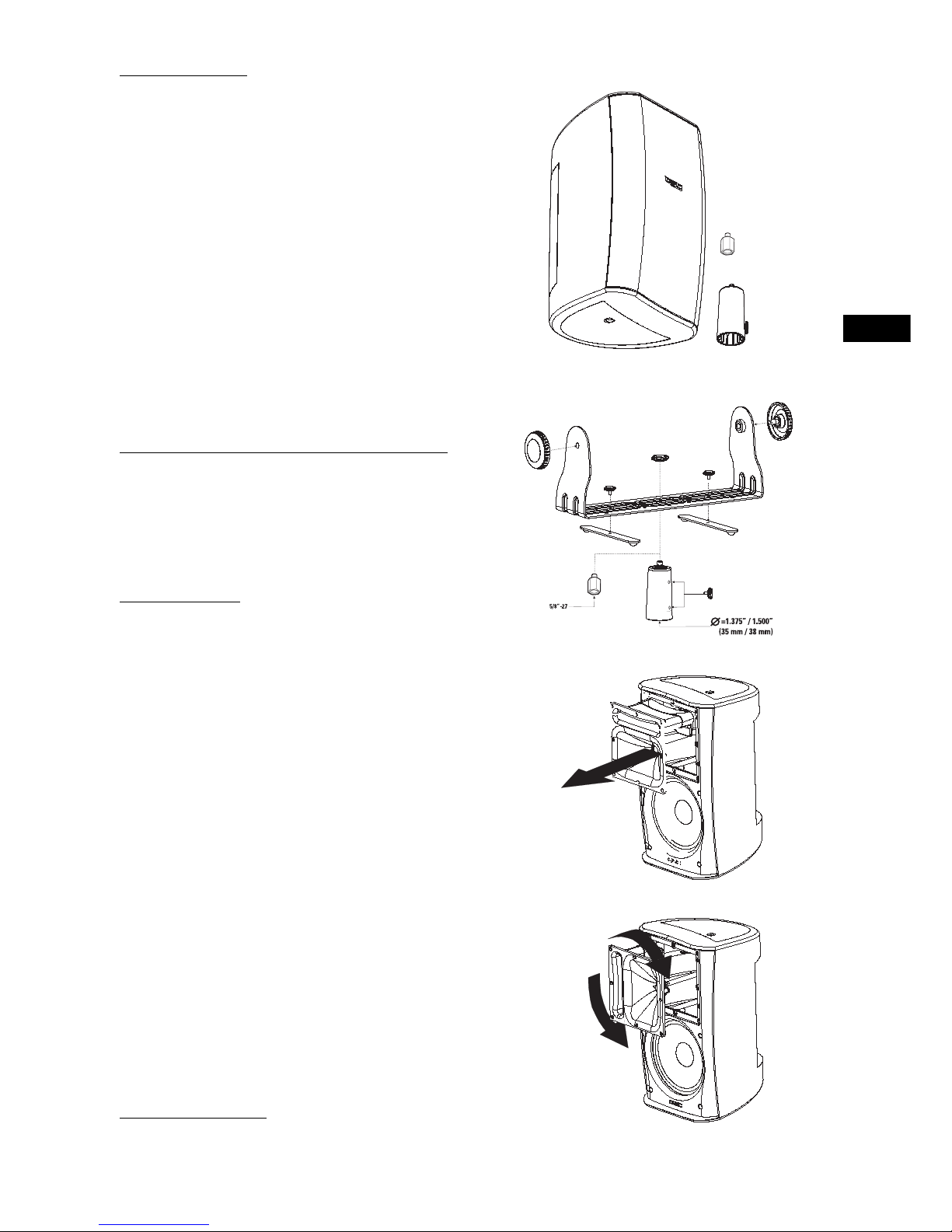

I-YM8 Optional Yoke Mount / Floor Monitor Kit
The optional I-YM8 Accessory Kit provides a yoke mount suitable
for pole mounting and a pair of swivel extension feet for use as
floor or stage monitors. The included pole cup or mic stand
adapter can be attached to the yoke mount using the included
knob as well as standard truss clamps for additional mounting
options.
Coverage Angles
Before mounting the loudspeaker, determine the mounting orien-
tation and desired coverage angles. As supplied from the factory,
the loudspeaker’s coverage angles are 90° (horizontal) x 60° (ver-
tical) with the cabinet oriented vertically. The waveguide can be
rotated to interchange the coverage angles.
Rotating the Waveguide to Alter HF Coverage Pattern
1- Remove the grill. Gently and evenly work the grill out of its
retaining groove to avoid bending the grill.
2- Remove the eight waveguide retaining screws. A #2-size Phil-
lips screwdriver is recommended.
3- Reach into the waveguide’s port and pull gently to remove the
waveguide. Be careful not to damage the connections, wiring, or
the gasket between the waveguide and the cabinet.
4- Rotate the horn 90° clockwise or counter clockwise and set it
back in place. Make certain the wiring is not stressed or pulled
loose from its connections.
5- Before reinstalling the waveguide screws, lift the assembly a
small distance and make sure that the gasket is properly in place.
Reposition it, if required. Set the waveguide in place and reinstall
the screws. Do not overtighten.
6- Replace the grill.
Logo Badge Rotation
The logo badge on the grill screen can be removed, rotated, and
reinstalled. Using your fingers, pull the logo badge straight out.
Rotate to the desired position and push back into place.

EN
4
Connection
The I-82H has two Speakon®NL4-type connectors wired for full
range, passive operation. Connect the amplifier’s + and - outputs
directly to the Speakon’s 1+ and 1- terminals.
The two connectors are wired in parallel to make parallel cabinet
connection easy. Your amplifier must be able to safely power the
lower impedance of parallel-connected loudspeakers.

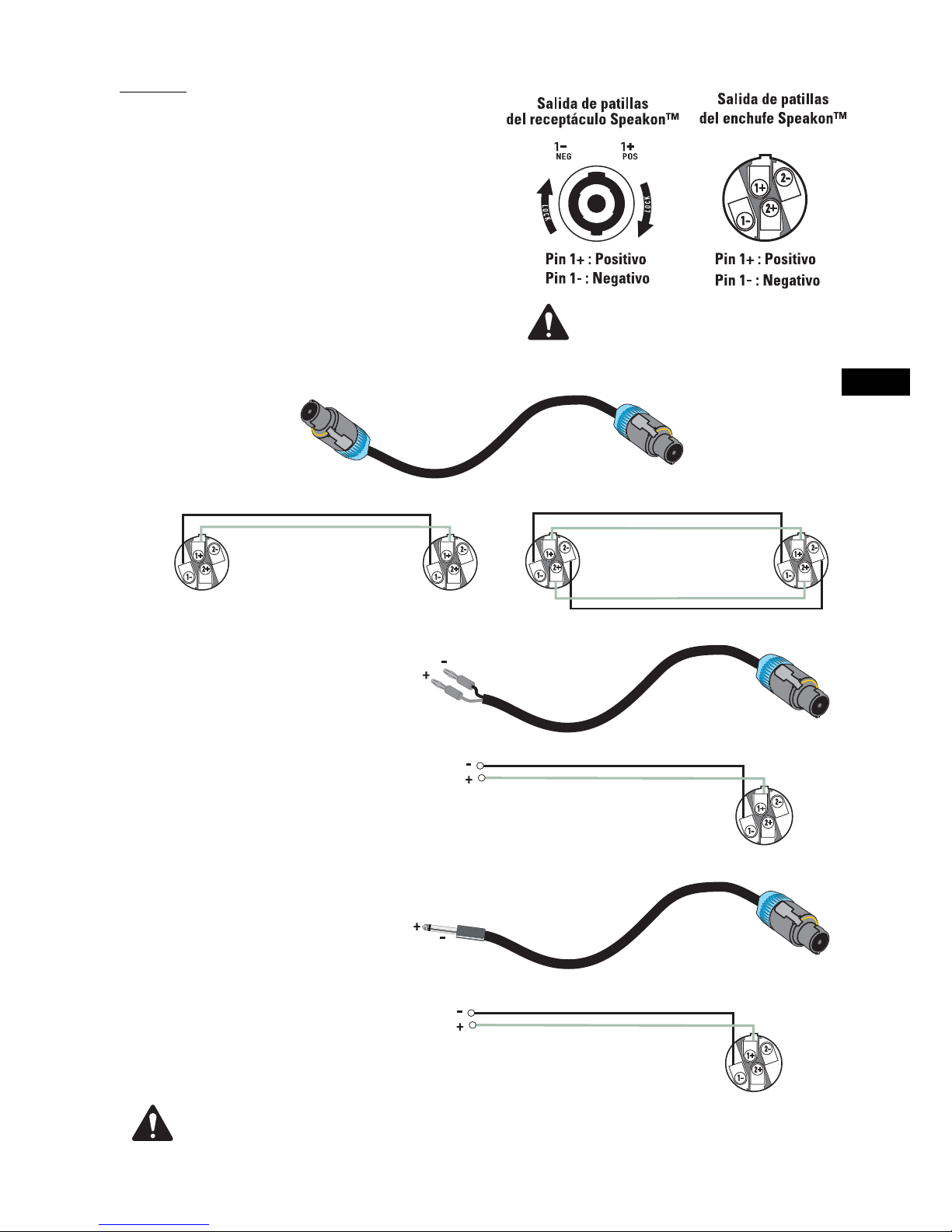

NL4 to NL4 Wiring (two- and four-conductor cables)
Two- or four-conductor cable may be used for Speakon to Speakon
connections. Four-conductor cable can be used, but the extra con-
ductors do not carry signal.
Banana to NL4 Wiring
1/4” Phone to NL4
Maintain proper speaker and amplifier connection polarity throughout the entire system. All
positive-marked loudspeaker terminals should be connected to positive-marked amplifier
output terminals. This will provide the best possible low-frequency output from your system.
The I-82H is not wired for biamp oper-
ation. Do not connect biamplified
equipment to the I-82H.
To Amplifier To Loudspeaker
To Amplifier
To Amplifier
To Loudspeaker
To Loudspeaker

EN
5

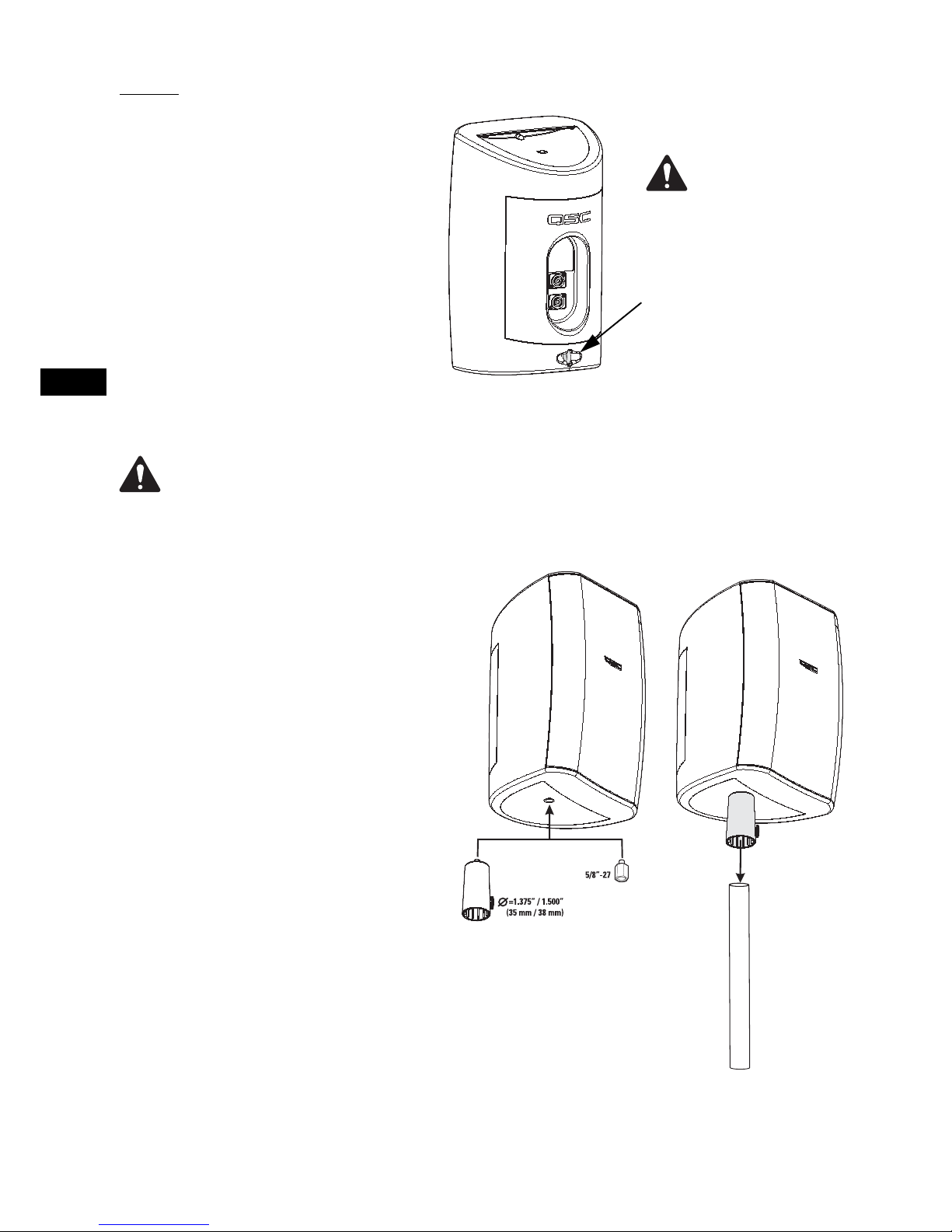

Mounting
Stand Alone Mounting
If using the loudspeaker only, it can be set on any
appropriate surface. The cabinet will lean back at a
slight angle when set on a flat surface. Install the
four self-adhesive rubber feet on the cabinet bottom
to stabilize the loudspeaker and to help prevent it
from moving due to cabinet vibration at high output
levels.
On the back of the loudspeaker, near the bottom, is
a safety cable attachment point. Install a safety
cable strong enough to support several times the
weight of the loudspeaker assembly in the event it
may fall. The cable must be secured to a secondary
support point which is also strong enough to sup-
port several times the loudspeaker’s weight.
IMPORTANT! ENSURE THAT THE
LOUDSPEAKER IS MOUNTED PROP-
ERLY AND A SAFETY CABLE IS
INSTALLED TO RETAIN THE LOUD-
SPEAKER IN THE EVENT OF A MOUNT-
ING FAILURE.
Pole Cup
The included pole cup will fit 1.375” and 1.500” (35
and 38 mm) diameter poles. To use the pole cup,
thread the adapter into the insert on the bottom of
the loudspeaker. Ensure the adapter is secure
before mounting on pole. Set the pole cup onto the
pole and make sure the pole seats fully into the
adapter. 1.500” (38 mm) poles will seat about 2” (50
mm) deep in the adapter, and 1.375” (35 mm) poles
will seat about 4” (100 mm) deep in the adapter.
Make sure the set screw retaining knob is in the
correct hole for the pole size used and that it is
tightened.
5/8”-27 Mic Stand Adapter
The mic stand adapter is intended for use with
large-base tripod microphone stands.
Ensure the mounting
surface and support-
ing structure are
appropriately strong enough to
support the loudspeaker
assembly and any potential
vibration or seismic activity.
Attach a safety cable to the
attachment point on the bot-
tom-back of the loudspeaker.
Ensure the safety cable, cable
attachment technique, secur-
ing hardware, and attachment
points are strong enough to
support several times the
weight of the loudspeaker in
the event of a primary-mount
failure.

EN
6
Optional I-YM8 Accessory Kit
The I-YM8 Accessory Kit includes a yoke mount bracket, two loud-
speaker retaining knobs, two swivel feet with retaining knobs,
mic stand adapter, pole cup and retaining knob.
The I-YM8 Accessory Kit enables you to mount the loudspeaker to
most any surface using the yoke mount bracket, or use as a floor
monitor by attaching the two swivel feet. If wall mounting the
yoke, we recommend removing the swivel feet. The yoke mount
bracket may be attached to the pole cup, mic stand adapter, or a
standard truss clamp.
Floor Monitor Use
Attach the two swivel feet using the retaining knobs provided.
Use any of the holes along the centerline of the bracket, one
toward each end. Rotate the feet into place and tighten the knobs
to prevent rattling. Attach the loudspeaker and secure in place
with the large retaining knobs.
Pole Cup Use
For pole cup use, attach the pole cup to the yoke mount bracket.
Use the intermediate-sized retaining knob to secure the adapter
to the yoke using the large hole in the center of the bracket.
Attach the loudspeaker and secure in place with the large retain-
ing knobs. Make sure the swivel feet are tight or removed com-
pletely to prevent rattling.
IMPORTANT! ENSURE THE LOUDSPEAKER IS
MOUNTED PROPERLY AND A SAFETY CABLE IS
INSTALLED TO RETAIN THE LOUDSPEAKER IN THE
EVENT OF A MOUNTING FAILURE.
Ensure the mounting surface and supporting struc-
ture are strong enough to support the loudspeaker
assembly during any potential vibration or seismic
activity.
Attach a safety cable to the attachment point on the
bottom-back of the loudspeaker. Ensure the safety
cable, cable attachment technique, securing hard-
ware, and attachment points are strong enough to
support several times the weight of the loud-
speaker in the event of a primary-mount failure.

EN
7
I-82H Loudspeaker Dimensions
I-YM8 with I-82H Loudspeaker Dimensions

EN
8
Specifications
Frequency Response1:80- 21k Hz (-6 dB)
60- 22k Hz (-10 dB)
Maximum Output2:113 dB SPL continuous rms output
(calculated) 119 dB SPL peak output
Impedance: 8 ohms nominal
7.0 ohms minimum, 210 Hz
135 ohms maximum
Power Rating3:
rms (IEC 100 hrs): 200 watts rms
recommended amp power: 400 watts rms
Sensitivity: 90.5 dB, 1 watt, 1 meter, free field (4 pi)
Directivity Index: 500 Hz 4.0
1000 Hz 5.5
2000 Hz 11.7
4000 Hz 8.9
8000 Hz 8.6
16000 Hz 7.2
Q: 500 Hz 2.5
1000 Hz 3.6
2000 Hz 14.7
4000 Hz 7.7
8000 Hz 7.3
16000 Hz 5.3
Weight: I-82H: 17.5 lb. net, 20.5 lb. shipping
I-YM8: 2.8 lb. net, 5.0 lb. shipping
Nominal Coverage: 90° horiz. x 60° vert., waveguide can be rotated 90°
Enclosure and Grill: high impact polystyrene, removable metal grill, logo badge can be rotated
Connectors: two (2) Neutrik Speakon NL4FC connectors wired in parallel, +signal: pin 1+, - signal: pin 1-
Mounting Hardware: Included: Pole cup (attaches to loudspeaker bottom or optional yoke mount,
fits 1.375” or 1.500” (35 mm or 38 mm) diameter poles) and 5/8”-27 mic stand adapter.
Optional: Yoke mount with retaining knobs, two swivel feet for using yoke mount as stage
monitor, pole cup (attaches to loudspeaker bottom or optional yoke mount, fits 1.375” or 1.500”
(35 mm or 38 mm) diameter poles) and 5/8”-27 mic stand adapter, and retaining knob for pole cup.
NOTES:
1- All frequency ranges specified refer to measured free-field response (4 pi).
2- Calculated maximum peak SPL at 1 m, free-field, speaker operating at rated rms power pink noise input, 50 Hz to 20 kHz.
3- Maximum input power tested in accordance with IEC recommendations; 50 Hz to 20 kHz band limiting, 6 dB signal crest factor.
Specifications are subject to change without notice.

EN
9
Frequency (Hertz)
Frequency (Hertz)
Horizontal
Vertical
Beamwidth (degrees)SPL (dB)
On Axis 20° Off Axis
40° Off Axis
Impedance
Impedance (ohms)
I-82H Response On-Axis, 20° Off-Axis, 40° Off-Axis, and Impedance Vs. Frequency
I-82H Horizontal and Vertical Beamwidth Vs. Frequency
I-82H Beamwidth, Response, and Impedance Curves
Specifications are subject to change without notice.

EN
10
Painting the I-82H Loudspeaker
The loudspeaker enclosure, grill, and mount can be painted to match any decor, provided the following precautions are observed.
The cabinet is made of high impact polystyrene which requires controlled painting procedures in order to obtain good results. Use a
paint “system” designed for high impact polystyrene from any reputable paint supplier.
1- Remove the grill.
2- If painting mount and loudspeaker as a unit: Attach the I-YM8.
3- Mask the loudspeaker’s input connector.
4- Mask the woofer, tweeter, and port being certain not to apply tape directly to the drivers. Alternatively, the inside of the grill can
be completely masked and set in place on the loudspeaker enclosure for painting.
5- Wash the components to be painted with a mild soap and hot water. Be careful not to get water on or into either of the drivers or
the input connections. Rinse with hot water. Allow to dry thoroughly.
6- Scuff-sand the components to be painted using red Scotchbrite® pad or 320 - 400 grit sandpaper.
7- Using compressed air, remove all dust from the components to be painted. Do not blow compressed air directly into either driver.
8- Clean the components to be painted.
9- Using a clean, lint-free, white cloth, wipe the components to be painted with suitable prep solution.
10- Apply adhesion promoter.
11- Apply primer topcoat.
12- Apply paint.
13- Allow to dry for at least 8 hours before handling.

ES
11
IMPORTANTES PRECAUCIONES DE SEGURIDAD Y EXPLICACIÓN DE LOS SÍMBOLOS
1- Lea estas instrucciones.
2- Conserve estas instrucciones.
3- Observe todas las advertencias.
4- Siga todas las instrucciones.
5- Limpie solamente con un paño seco.
6- Instale de acuerdo con las instrucciones de QSC Audio Product y de un ingeniero profesional licenciado.
7- No instale cerca de ninguna fuente de calor tal como radiadores, registros de calor, estufas u otros aparatos (inclusive
amplificadores) que produzcan calor.
8- Use solamente conectadores y accesorios de QSC Audio Products, Inc.
9- Use solo con montajes o soportes especificados por QSC Audio Products.
10- Refiera todo el servicio al personal calificado. Se requiere servicio cuando el aparato haya sido dañado de alguna manera.
El símbolo de un rayo con punta de flecha dentro de un triángulo equilátero tiene el propósito de alertar al usuario
de la presencia de voltaje "peligroso" no aislado dentro de la caja del producto, que puede ser de suficiente magni-
tud para constituir un riesgo de descarga eléctrica a los seres humanos.
Este signo de exclamación dentro de un triángulo equilátero tiene el propósito de alertar al usuario de la existencia
de importantes instrucciones de operación y mantenimiento (servicio) en este manual.
¡ADVERTENCIA! Antes de colocar, instalar, equipar o suspender cualquier altavoz, inspeccione todo el herraje, sus-
pensión, gabinetes, transductores, soportes y equipo asociado para asegurarse de que estén en buenas condi-
ciones. Todo componente faltante, corroído, deformado o clasificado sin carga podría reducir significativamente la
resistencia de la instalación, colocación o disposición. Cualquiera de tales condiciones reduce gravemente la seg-
uridad de la instalación y se debe corregir inmediatamente. Use sólo herraje que esté clasificado para las condi-
ciones de carga de la instalación y para cualquier posible sobrecarga a corto plazo inesperada. Nunca exceda la
capacidad nominal del herraje ni del equipo. Consulte a un ingeniero profesional licenciado cuando tenga dudas o
preguntas referentes a la instalación física del equipo.
Garantía (sólo EE.UU.; consulte a su concesionario o distribuidor si desea información para otros países)
Liberación de responsabilidad
QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, o a cualquier otro equipo, que sea causado por negli-
gencia o por instalación y/o uso inadecuado de este altavoz.
Garantía limitada de 3 años de QSC Audio Products
QSC Audio Products, Inc. ("QSC") garantiza que sus productos estarán libres de materiales y mano de obra defectuosos durante un período
de tres (3) años a partir de la fecha de la venta, y que reemplazará las piezas defectuosas y reparará los productos que no funcionen bien
bajo esta garantía, cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la unidad se devuelva a
nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación pre-pagada con una copia del compro-
bante de compras (esto es, el recibo de la compra). Esta garantía dispone que el examen del producto devuelto debe indicar, a nuestro cri-
terio, un defecto de fabricación. Esta garantía no se extiende a ningún producto que haya estado sujeto a uso inadecuado, negligencia,
accidente, instalación incorrecta o cuando el código de la fecha se haya removido o alterado. QSC no será responsable por daños inciden-
tales o resultantes. Esta garantía le da derechos legales específicos. Esta garantía limitada se puede transferir libremente durante su
período de vigencia.
El cliente puede tener otros derechos, que pueden variar entre estados.
En el evento que este producto se haya fabricado para su exportación y venta fuera de Estados Unidos o de sus territorios, esta garantía
limitada no será válida. La remoción del número de serie de este producto, o la compra de este producto a un concesionario no autorizado,
anulará esta garantía limitada.
Periódicamente se actualiza esta garantía. Para obtener la versión más reciente de la declaración de la garantía de QSC, por favor visite
www.qscaudio.com.
Comuníquese con nosotros al teléfono 800-854-4079 o visite nuestro sitio en la Web en www.qscaudio.com.
© Copyright 2003, QSC Audio Products, Inc.
QSC® es una marca registrada de QSC Audio Products, Inc.
"QSC" y el logotipo de QSC están registrados con la Oficina de Patentes y Marcas Comerciales de EE.UU.
Speakon® es una marca registrada de Neutrik Inc. Todas las marcas comerciales son propiedad de sus respectivos propietarios.

ES
12
Introducción al altavoz I-82H
Le agradecemos y felicitamos por su adquisición de los altavoces portátiles de alto ren-
dimiento I-82H serie ISIS. Este producto representa lo más avanzado en sistemas de
altavoces ligeros con refuerzo sonoro. Para aprovechar al máximo su inversión, le
recomendamos que revise detenidamente este manual.
El sistema de altavoces I-82H tiene un diseño de amplitud completa, alta salida, de dos
vías que produce un sonido de calidad superior y un alto nivel de presión sonora (SPL)
en una caja ligera y atractiva. Equipado con dos conectadores Speakon®, la conexión
es rápida y fiable, permitiendo conectar en paralelo múltiples armarios en un abrir y
cerrar de ojos. Estos altavoces son una opción excelente para una amplia variedad de
aplicaciones.
Se suministran dos adaptadores de montaje; una conexión acopada para poste que
acepta diámetros de poste de 1,375 pulgadas o 1,500 pulgadas (35 mm o 38 mm) y un
adaptador para el soporte del micrófono de 5/8"-27 (sirve para la mayor parte del her-
raje de soporte para micrófonos y pértigas). La conexión acopada para poste está equi-
pada con una perilla de retención que permite fijar el adaptador al poste. También se
incluyen cuatro patas de caucho autoadhesivo para la parte inferior de la caja.
Juego opcional de montaje tipo horquilla / monitor de piso I-YM8
El juego opcional de accesorios I-YM8 proporciona un montaje tipo horquilla apropiado
para montar en poste, además de un par de patas de extensión giratorias para uso
como monitores de piso o escenario. La conexión acopada para poste o adaptador para
soporte del micrófono, incluidos, se pueden conectar al montaje tipo horquilla usando
la perilla incluida, así como abrazaderas de armadura estándar para permitir opciones
adicionales de montaje.
Ángulos de cobertura
Antes de montar el altavoz, determine la orientación del montaje y los ángulos de
cobertura deseados. Al salir de la fábrica los altavoces tienen ángulos de cobertura de
90º (horizontal) x 60º (vertical) con el gabinete orientado verticalmente. El guíaondas se
puede rotar para intercambiar los ángulos de cobertura.
Rotación del guíaondas para alterar el patrón de cobertura de alta frecuencia
1- Retire la parrilla. Suavemente y de manera uniforme saque la parrilla de su ranura de
retención para evitar doblarla.
2- Quite los ocho tornillos de retención del guíaondas. Se recomienda usar un destornil-
lador Phillips N.º 2.
3- Sujete el puerto del guíaondas y hale suavemente para sacar el guíaondas. Tenga
cuidado de no dañar las conexiones, el cableado o la junta que se encuentra entre el
guíaondas y el gabinete.
4- Gire la bocina 90° hacia la derecha o hacia la izquierda y vuélvala a colocar en su
lugar. Asegúrese de no ejercer tensión sobre el cableado ni desconectarlo.
5- Antes de instalar los tornillos del guíaondas, levante un poco el conjunto y aseg-
úrese de que la junta esté adecuadamente instalada. Ajuste su posición si es necesa-
rio. Coloque el guíaondas en su lugar y vuelva a colocar los tornillos. No los apriete
excesivamente.
6- Vuelva a instalar la parrilla.
Rotación del identificador con el logotipo
El identificador con el logotipo en la pantalla tipo parrilla se puede desmontar, girar y
volver a instalar. Utilice sus dedos para halar del identificador con el logotipo, para
quitarlo. Gire hasta la posición deseada y vuelva a colocarlo en posición.
Rotación del identificador con el logotipo
El identificador con el logotipo en la pantalla tipo parrilla se puede desmontar, girar y
volver a instalar. Utilice sus dedos para halar del identificador con el logotipo, para
quitarlo. Gire hasta la posición deseada y vuelva a colocarlo en posición.

ES
13
Conexión
El altavoz I-82H tiene dos conectores Speakon® tipo NL4 cablea-
dos para brindar una operación pasiva de rango completo.
Conecte las salidas + y - del amplificador directamente en los ter-
minales 1+ y 1- del conector Speakon.
Los dos conectores están cableados en paralelo para facilitar las
conexiones en paralelo al armario. El amplificador debe tener
potencia suficiente para afrontar la menor impedancia de los
altavoces conectados en paralelo.
Cableado NL4 a NL4 (cables de dos y cuatro conductores)
Se puede usar un cable de dos o cuatro conductores para realizar
las conexiones de un conectador Speakon a otro. Se puede utilizar
un cable de cuatro conductores; sin embargo, los conductores adi-
cionales no transportan señal alguna.
Cableado de conectores tipo banana a NL4
Conector telefónico de 1/4" a NL4
Mantenga la polaridad adecuada en las conexiones del altavoz y el amplificador en todo el sistema. Todos los
terminales con signo positivo del altavoz se deben conectar con los terminales de salida con signo positivo
del amplificador. Esto proporcionará la mejor salida de baja frecuencia posible de su sistema.
El altavoz I-82H no está cableado para
operación biamplificada. No conecte
equipos biamplificado al altavoz I-82H.
Al amplificador
Al amplificador
Al amplificador
Al altavoz
Al altavoz
Al altavoz

ES
14
Montaje
Montaje autónomo
Si está usando únicamente el altavoz, podrá colocarlo
sobre cualquier superficie apropiada. Cuando se
coloque sobre una superficie plana el gabinete que-
dará inclinado a un ligero ángulo. Instale las cuatro
patas de caucho autoadhesivo en la parte inferior del
armario para estabilizar el altavoz y ayudar a evitar su
desplazamiento como consecuencia de las vibraciones
del armario a altos niveles de salida.
En la parte posterior del altavoz, cerca del fondo, hay
un punto de conexión para un cable de seguridad.
Instale un cable de seguridad suficientemente fuerte
que soporte varias veces el peso del conjunto del
altavoz en caso de que se caiga. El cable debe estar
asegurado a un punto de apoyo secundario que tam-
bién sea lo suficientemente fuerte como para soportar
varias veces el peso del altavoz.
¡IMPORTANTE! ASEGÚRESE DE QUE EL
ALTAVOZ ESTÉ MONTADO ADECUADA-
MENTE Y QUE SE HAYA INSTALADO UN
CABLE DE SEGURIDAD QUE DETENGA AL
ALTAVOZ EN CASO DE UNA FALLA EN EL
MONTAJE.
Conexión acopada para poste
La conexión acopada para poste incluida se adapta a
postes de 1,375 pulgadas y 1,500 pulgadas (35 y 38
mm) de diámetro. Para utilizar la conexión acopada
para poste, enrosque el adaptador sobre el inserto en
la parte inferior del altavoz. Asegúrese de que el
adaptador esté firme antes de montarlo en un poste.
Coloque la conexión acopada sobre el poste y aseg-
úrese de que el poste se asiente completamente en el
adaptador. Los postes de 1,500 pulgadas (38 mm) se
asentará a una profundidad de aproximadamente 2
pulgadas (50 mm) en el adaptador, mientras que los
postes de 1,375 pulgadas (35 mm) se asentarán a
aproximadamente 4 pulgadas (100 mm) de profun-
didad en el adaptador. Asegúrese de que la perilla de
retención del tornillo de fijación esté en el orificio cor-
recto para el tamaño del poste empleado, y que esté
bien apretado.
Adaptador para soportes de micrófono de 5/8"-27
El adaptador para soportes de micrófono sirve para
uso con soportes de micrófono tipo trípode de base
grande.
Asegúrese de que la
superficie de montaje y la
estructura de apoyo sean
lo suficientemente fuertes para
soportar el conjunto del altavoz y
cualquier vibración potencial o
actividad sísmica.
Conecte un cable de seguridad en
el punto de conexión que se
encuentra en la parte posterior
inferior del altavoz. Asegúrese de
que el cable de seguridad, la téc-
nica usada para conectarlo, el
herraje de fijación y los puntos de
conexión sean lo suficientemente
fuertes como para soportar varias
veces el peso del altavoz en caso
de una falla del montaje primario.

ES
15
Juego opcional de accesorios I-YM8
El juego de accesorios I-YM8 incluye un soporte de montaje tipo
horquilla, dos perillas de retención para el altavoz, dos patas gira-
torias con perillas de retención, un adaptador para el soporte del
micrófono, una conexión acopada para poste y una perilla de
retención.
El juego de accesorios I-YM8 le permite montar el altavoz a casi
cualquier superficie usando el soporte de montaje tipo horquilla, o
usarlo como monitor de piso conectándole las dos patas giratorias.
En caso de montar la horquilla en pared, recomendamos desmon-
tar las patas giratorias. El soporte de montaje tipo horquilla se
puede conectar a la conexión acopada para poste, al adaptador
para el soporte del micrófono o a una abrazadera de armadura
estándar.
Uso como monitor de piso
Conecte las dos patas giratorias usando las perillas de retención
provistas. Utilice cualquiera de los orificios a lo largo de la línea
central del soporte, uno hacia cada extremo. Gire las patas en
posición y apriete las perillas para evitar las vibraciones. Conecte
el altavoz y asegúrelo en posición usando las perillas de retención
grandes.
Uso con la conexión acopada para poste
Para uso con la conexión acopada para poste, conecte dicha con-
exión al soporte de montaje tipo horquilla. Utilice la perilla de
retención de tamaño intermedio para fijar el adaptador a la
horquilla usando el orificio grande en el centro del soporte.
Conecte el altavoz y asegúrelo en posición usando las perillas de
retención grandes. Asegúrese de que las patas giratorias estén
apretadas o desmontadas completamente para evitar las vibra-
ciones.
¡IMPORTANTE! ASEGÚRESE DE QUE EL ALTAVOZ
ESTÉ MONTADO ADECUADAMENTE Y QUE SE HAYA
INSTALADO UN CABLE DE SEGURIDAD QUE
DETENGA AL ALTAVOZ EN CASO DE UNA FALLA EN
EL MONTAJE.
Asegúrese de que la superficie de montaje y la
estructura de apoyo sean lo suficientemente fuertes
para soportar el conjunto del altavoz durante cual-
quier vibración potencial o actividad sísmica.
Conecte un cable de seguridad en el punto de con-
exión que se encuentra en la parte posterior inferior
del altavoz. Asegúrese de que el cable de segu-
ridad, la técnica usada para conectarlo, el herraje
de fijación y los puntos de conexión sean lo sufi-
cientemente fuertes como para soportar varias
veces el peso del altavoz en caso de una falla del
montaje primario.
Dimensiones del altavoz I-82H, vea p.7.
Dimensiones del juego I-YM8 con el altavoz I-82H,
vea p.7.

ES
16
Especificaciones
Respuesta de frecuencias: 80- 21k Hz (-6 dB)
60- 22k Hz (-10 dB)
Salida máxima: 113 dB de salida rms continua SPL
(calculada) 119 dB de salida SPL máxima
Impedancia: 8 ohmios, nominal
7,0 ohmios, mínima, 210 Hz
135 ohmios, máxima
Valor nominal de potencia:
rms (IEC 100 hrs): 200 vatios rms
potencia recomendada del amplificador:400 vatios rms
Sensibilidad: 90,5 dB, 1 vatio, 1 metro, campo libre (4 pi)
Índice de directividad (dB): 500 Hz 4.0
1000 Hz 5.5
2000 Hz 11.7
4000 Hz 8.9
8000 Hz 8.6
16000 Hz 7.2
Q: 500 Hz 2.5
1000 Hz 3.6
2000 Hz 14.7
4000 Hz 7.7
8000 Hz 7.3
16000 Hz 5.3
Peso: I-82H: 17,5 lb. neto, 20,5 lb. de envío
I-YM8: 2,8 lb. neto, 5,0 lb. de envío
Cobertura nominal: 90° horizontal x 60° vertical, el guíaondas se puede girar 90°
Caja y parrilla: poliestireno de alto impacto, parrilla metálica desmontable, el identificador con el logotipo se puede girar
Conectadores: dos (2) conectadores Neutrik Speakon NL4FC conectados en paralelo, señal +: patilla 1+, señal -: patilla 1-
Herraje de montaje: Incluido: Conexión acopada para poste (se conecta a la parte inferior del altavoz o al montaje opcional tipo
horquilla, sirve para postes de 1,375 pulgadas o 1,500 pulgadas (35 mm o 38 mm) de diámetro) y adaptador para soporte de micrófono de 5/8"-27.
Opcional: Montaje tipo horquilla con perillas de retención, dos patas giratorias para usar el montaje tipo horquilla como monitor de escenario,
conexión acopada para poste (se conecta a la parte inferior del altavoz o al montaje opcional tipo horquilla, sirve para postes de 1,375 pulgadas o
1,500 pulgadas (35 mm o 38 mm) de diámetro) y adaptador para soporte de micrófono de 5/8"-27, y perilla de retención para la conexión acopada
para poste.
NOTAS:
1- Todos los intervalos de frecuencia especificados se refieren a la respuesta medida en campo libre (4 pi).
2- SPL máximo calculado a 1 m, campo libre, con el altavoz operando a la entrada de ruido rosado de potencia rms nominal, 50 Hz a 20 kHz.
3- Potencia de entrada máxima probada según las recomendaciones de la IEC; limitación de banda de 50 Hz a 20 kHz, factor de cresta de señal de 6 dB.
Las especificaciones están sujetas a cambio sin previo aviso.

ES
17
Frecuencia (hertzios)
Frecuencia (hertzios)
Horizontal
Vertical
Amplitud del haz (grados)SPL (dB)
Centrada 20° descentrada
40° descentrada
Impedance
Impedancia
Respuesta del altavoz I-82H centrada, 20° descentrada, 40° descentrada e impedancia en función de la frecuencia
Amplitud del haz horizontal y vertical del altavoz I-82H en función de la frecuencia
Curvas de amplitud del haz, respuesta e impedancia del altavoz I-82H
Las especificaciones están sujetas a cambio sin previo aviso.

ES
18
Cómo pintar el altavoz I-82H
La caja, la parrilla y el montaje del altavoz se pueden pintar para coincidir con cualquier estilo de decoración,
siempre y cuando se observen las siguientes precauciones. El armario está hecho de poliestireno de alto
impacto, que requiere procedimientos controlados de pintura para obtener buenos resultados. Use un "sistema"
de pintura especial para poliestireno de alto impacto, que puede encontrar en cualquier distribuidora de pintura
de prestigio.
1- Retire la parrilla.
2- Si va a pintar el montaje y el altavoz como una unidad: Conecte el juego I-YM8.
3- Cubra el conector de entrada al altavoz.
4- Proteja con cinta el altavoz de bajos, el altavoz de agudos y el puerto, asegurándose de no aplicar cinta
directamente en los excitadores. Alternativamente, el interior de la parrilla se puede proteger completamente
con cinta y colocar en su lugar en la caja del altavoz para pintarse.
5- Lave con un jabón suave y agua caliente los componentes que va a pintar. Tenga cuidado de que el agua no lle-
gue a la superficie o al interior de los excitadores ni a las conexiones de la entrada. Enjuague con agua caliente.
Permita que se seque completamente.
6- Lije los componentes que va a pintar usando una almohadilla Scotchbrite® roja o papel de lija de grano 320 -
400.
7- Usando aire comprimido, quite todo el polvo de los componentes que va a pintar. No aplique aire comprimido
directamente sobre ninguno de los excitadores.
8- Limpie los componentes que va a limpiar.
9- Con un paño blanco, limpio y sin pelusa, limpie los componentes que va a pintar con una solución adecuada de
preparación.
10- Aplique el promotor de adhesión.
11- Aplique la capa superior del imprimador.
12- Aplique la pintura.
13- Permita que se seque durante al menos 8 horas antes de manejarlo.

FR
19
CONSIGNES IMPORTANTES DE SÉCURITÉ
ET EXPLICATION DES SYMBOLES
1- Lire ces instructions.
2- Conserver ces instructions.
3- Respecter tous les avertissements.
4- Suivre toutes les instructions.
5- Nettoyer uniquement avec un chiffon sec.
6- Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé.
7- N'installer à proximité d'aucune source de chaleur comme des radiateurs, des registres de chaleur, des
poêles ou d'autres appareils (y compris des amplis) qui dégagent de la chaleur.
8- Utiliser uniquement des accessoires de marque QSC Audio Products, Inc.
9- Utiliser uniquement avec des supports ou équerres spécifiés par QSC Audio Products.
10- Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque
l'appareil a été endommagé d'une manière quelconque.
L'éclair fléché situé dans un triangle équilatéral a pour objet de signaler à l'utilisateur la présence d'une ten-
sion " dangereuse " non isolée dans le boîtier du produit suffisante pour présenter un risque d'électrocution
pour l'homme.
Le point d'exclamation dans un triangle équilatéral a pour objet de signaler à l'utilisateur la présence d'instruc-
tions importantes d'utilisation et de maintenance (réparation) dans ce manuel.
AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la
visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout
composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de
l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation
et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de
charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifi-
cations nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé
en cas de doute ou de question concernant l'installation physique de l'équipement.
Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)
Avis de non-responsabilité
QSC Audio Products, Inc. n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un
acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.
QSC Audio Products - Garantie limitée de 3 ans
QSC Audio Products, Inc. (" QSC ") garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une
période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent
mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que
l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port pré-payé, accompagné d'un justificatif d'achat
(facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrica-
tion. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une
installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour responsable de dom-
mages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement cessible
durant sa période de validité.
Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.
Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne
s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette
garantie limitée.
Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site
www.qscaudio.com.
Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.
© Copyright 2003, QSC Audio Products, Inc.
QSC® est une marque déposée de QSC Audio Products, Inc.
QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.
Speakon® est une marque déposée de Neutrik Inc. Toutes les marques de commerce sont la propriété de leur détenteur respectif.

FR
20
Présentation du modèle I-82H
Merci et félicitations pour l'achat de haut-parleurs portables haute perfor-
mance I-82H série ISIS. Ce produit représente ce qu'il y a de meilleur dans les
systèmes légers de haut-parleurs pour sonorisation sélective. Pour tirer le
meilleur parti de votre investissement, il est vivement conseillé de lire atten-
tivement ce manuel.
Le système de haut-parleurs I-82H est un système bidirectionnel de forte puis-
sance et pleine gamme qui délivre une qualité sonore supérieure et un niveau
de pression acoustique (SPL) élevé dans un boîtier léger et esthétique. Étant
équipé de deux connecteurs Speakon®, le branchement en parallèle de plu-
sieurs armoires, rapide et fiable, se fait littéralement en un éclair. Ces haut-
parleurs sont un choix excellent pour un large éventail d'applications.
Deux adaptateurs de fixation sont fournis ; un manchon de perche qui accepte
des perches d'un diamètre de 35 ou 38 mm et un adaptateur de pied de micro-
phone de 15,8 mm-27 (compatible avec la grande majorité des pieds de perche
et microphones). Le manchon de perche est équipé d'un bouton de serrage qui
fixe l'adaptateur sur la perche. Quatre pieds en caoutchouc auto-adhésifs sont
par ailleurs fournis pour la base du boîtier.
Kit de moniteur au sol/étrier de fixation I-YM8 en option
Le kit d'accessoires I-YM8 proposé en option contient un étrier de fixation sur
perche et une paire de pieds de rallonge pivotants utilisables comme moniteurs
de scène ou au sol. L'adaptateur de pied de microphone ou manchon de perche
fourni peut être attaché à l'étrier de fixation en serrant le bouton fourni, mais
aussi avec des pinces clips standard, pour multiplier les options de fixation.
Angles de couverture
Avant de monter le haut-parleur, déterminer l'orientation de fixation et les
angles de couverture désirés. À sa sortie d'usine, le haut-parleur présente des
angles de couverture de 90° (horizontal) x 60° (vertical) avec l'armoire orientée
à la verticale. Le guide d'ondes peut être tourné pour intervertir les angles de
couverture.
Rotation du guide d'ondes pour modifier le champ de couverture HF
1- Retirer la grille. Dégager la grille avec précaution et uniformément de sa
rainure de retenue pour éviter de la déformer.
2- Retirer les huit vis de retenue du guide d'ondes. L'utilisation d'un tournevis
cruciforme no 2 est recommandée.
3- Accéder au port du guide d'ondes et tirer délicatement pour retirer le guide
d'ondes. Veiller à ne pas endommager les branchements, le câblage ou le joint
étanche entre le guide d'ondes et l'armoire.
4- Tourner le pavillon acoustique de 90° dans le sens des aiguilles d'une mon-
tre ou dans le sens inverse et le remettre en place. S'assurer que le câblage
n'est ni tendu, ni débranché des connecteurs.
5- Avant de réinstaller les vis du guide d'ondes, soulever légèrement l'ensem-
ble et s'assurer que le joint étanche est correctement mis en place. Le reposi-
tionner au besoin. Mettre le guide d'ondes en place et réinstaller les vis. Ne
pas trop serrer.
6- Remettre la grille.
Rotation du badge portant le logo
Le badge portant le logo, sur la grille, peut être retiré, tourné puis réinstallé.
Retirer le badge en tirant droit. Le tourner à la position souhaitée et le réin-
staller en appuyant dessus.
