Rainbow Intelligence Series User manual

Einbauanleitung für
Komponentensysteme
Intelligence Line
IL-C4.2 BMW E-Serie
2-Wege-Komponentensystem 80 Watt Art.-Nr. RAC231235
IL-C4.2 BMW F-
Serie
2-Wege-Komponentensystem 80 Watt Art.-Nr. RAC231242
IL-C4.2 BMW Mix
2-Wege-Komponentensystem 80 Watt Art.-Nr. RAC231247
Bitte vor Beginn der Arbeiten Einbauanleitung sorgfältig lesen!
rainbow audio GmbH Kreuzenstrasse 94 D-74076 Heilbronn
Phone +49 7131 / 3958 180 - Fax +49 7131 / 3958 182
[email protected]
http://www.rainbow-audio.de

2
Sicherheitshinweise für den Anwender
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese informieren Sie über mögliche persönliche
Schäden oder Beschädigungen von Sachwerten!
Die Produkte sind nur für Anwender mit dem erforderlichen Einbaufachwissen geeignet. Die
einschlägigen Sicherheitsbestimmungen über tragende Karosserieteile, Vorschriften über die
innere Fahrzeugsicherheit STVZO-TÜV, sowie die Vorschriften der zuständigen
Fahrzeughersteller sind zwingend zu beachten.
Hörschaden:
Anhaltende, übermäßige Lautstärken von über 85 dB können das Hörvermögen auf die Dauer
beeinträchtigen. Rainbow® Verstärker sind imstande, auch Lautstärken über 85 dB zu produzieren.
Lautstärke und Fahrerbewußtsein:
Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und
dadurch während der Fahrt Gefahren auslösen.
Rainbow® übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden,
die aus dein Gebrauch oder Missbrauch seiner Produkte entstehen.
Arbeiten am Fahrzeug:
Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems und des
Verstärkers fest und sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers
oder eines Unfalls zu gefährlichen, fliegenden Geschossen werden.
Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder einen teppichbezogenen Boden,
bevor Sie sich versichert haben, dass darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf
Benzin-, Brems-, Ölleitungen und elektrische Kabel bei der Planung für die Montage.
Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahrzeugbatterie, um eventuelle
Kurzschlüsse zu vermeiden.
Sollen zur Montage der Lautsprecher und Verstärker Karosseriebleche ausgeschnitten oder entfernt
werden, nehmen Sie Kontakt mit Ihrer Kfz-Werkstatt auf.
Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen!
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste
Befestigungsteile, welche bei der Demontage beschädigt werden können.
! Stromschlaggefahr !
Berühren Sie NICHT die Anschlüsse des Verstärkers oder der Lautsprecher während des Betriebes!

3
Inhaltsverzeichnis
Sicherheitshinweise für Anwender 2
Inhaltsverzeichnis 3
Wichtige Betriebshinweise 4
Inhalt und Teilebezeichnung (IL-C4.2) 4
Technische Daten (IL-C4.2) 5
Betriebs- und Einbautips 5
Montageanleitung Türe 6
Hochtönereinbau (IL-T25) 8
Mitteltönereinbau (IL-M4F) 8
Frequenzweicheneinbau 8
Frequenzweiche 8
Philosophie der Frequenzweiche 9
Wartung und Pflege 9
Garantiebedingungen 10
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hervorragenden Produktes und bedanken uns für das
entgegengebrachte Vertrauen. Wir haben diese Einbauanleitung unter Berücksichtigung der
mechanischen und akustischen Fahrzeuggegebenheiten mit größter Sorgfalt erstellt. Trotzdem können
Fehler nicht vollständig ausgeschlossen werden. Für Mitteilungen eventueller Fehler sind wir Ihnen sehr
dankbar.
Bitte überprüfen Sie anhand der Aufstellungen (Seite 4) die Vollständigkeit des Komponentensystems
unter Beachtung auf etwaige Fehlmenge und Beschädigung, welche Sie baldmöglichst Ihrem
Fachhändler mitteilen sollten. Dieser wird Ihnen umgehend Ersatz leisten bzw. weiterhelfen.
Mit freundlichem Gruß
Ihr Rainbow-Team

4
Achtung: Wichtige Betriebshinweise, bitte vor der Montage lesen.
• Die Lautsprecher dürfen nur mit den beigelegten, auf das System abgestimmten Frequenzweichen
unter Beachtung der angegebenen Nennleistung betrieben werden.
• Ein Verwechseln der Anschlüsse „Woofer“ mit „Tweeter“ führt zu einer sofortigen Zerstörung der
Hochtöner.
• Eine Inbetriebnahme ohne Frequenzweichen bzw. mit Aktivweichen oder Fremdweichen führt zu
einer Beschädigung der Lautsprecher.
• Die Hochtöner sind nicht für den Aktivbetrieb ohne passive Frequenzweiche vorgesehen. Bei
Nichtbeachtung werden die Hochtöner durch Zuführung von zu hohen Leistungspegeln thermisch
zerstört.
• Beim Anschluss der Lautsprecher, Frequenzweichen und Verstärker ist unbedingt auf die gleiche
Polarität zu achten. Bei Verwechslung der Polarität entsteht ein unnatürlicher Klangeindruck, bei dem
die Basswiedergabe fehlt.
• Die Komponentensysteme sind als eine Einheit akustisch abgestimmt. Eine Ergänzung durch
zusätzliche Lautsprecher oder ein Austausch gegen größere Tieftöner ist nicht möglich. Bei
Nichtbeachtung werden durch Fehlanpassung der Impedanzen die Systeme in ihrer
Übertragungseigenschaft aus dem linearen Arbeitsbereich verschoben. Eine Überlastung der
Frequenzweiche sowie der einzelnen Lautsprecher wäre unvermeidbar.
• Das Öffnen der Frequenzweiche zum Zwecke der Veränderung der Bauteile oder der Funktion (z.B.
Umbau auf Bi-Amping) ist nicht erlaubt. Bei Nichtbeachtung erlöschen die Garantieansprüche wegen
Fremdeingriffs.
• Aus sicherheitstechnischen Gründen sind die Lautsprecher nur mit den beigelegten
Blechgewindeschrauben zu befestigen. Bei anderen Befestigungsarten übernehmen wir keine
Haftung.
Inhalt und Teilebezeichnung IL-C4.2 BMW E-Series / F-Series / Mix Front
Tieftöner mit Befestigungsmaterial:
2 Stück IL-M4F 100 mm ∅mit Steckanschlüsse
Hochtöner mit Befestigungsmaterial:
2 Stück IL-T25 mit Kabelanschluss
Befestigungsmaterial für Weiche:
2 Stück Frequenzweiche (Hoch-/Mittelton)
Sonstiges:
1 Stück Einbauanleitung

5
Technische Daten
System
IL
-
C4.2 E
-
Serie Front
IL
-
C4.2 F
-
Serie Front
IL
-
C4.2 Mix
Impulsbelastbarkeit 80 Watt 80 Watt 80 Watt
Nennbelastbarkeit 60 Watt 60 Watt 60 Watt
Mindestverstärkerleistung
30 Watt 30 Watt 30 Watt
Wirkungsgrad 90 dB 1W/1m 90 dB 1W/1m 90 dB 1W/1m
Frequenzgang 65 – 30.000 Hz 65 – 30.000 Hz 65 – 30.000 Hz
Impedanz 4 4 4
Flankensteilheit 2x 12 dB / Oktave 2x 12 dB / Oktave 2x 12 dB / Oktave
Übernahmefrequenz 180 / 4.500 Hz 180 / 4.500 Hz 180 / 4.500 Hz
Thermoschutz PTC PTC PTC
Midrange Woofer
IL
-
M4F
IL
-
M4F
IL
-
M4F
Einbautiefe ohne / mit
Ring
36 / 27 mm 36 / 25 mm 36 / 25 mm
Außendurchmesser ohne
/ mit Befestigungslaschen
100 / 138 mm 100 / 138 mm 100 / 138 mm
Außendurchmesser mit
Ohren ohne / mit Ring
119 / 138 mm 119 / 138 mm 119 / 138 mm
Einbaudurchmesser 103 mm 103 mm 103 mm
Befestigungsteilkreis 138 mm 138 mm 138 mm
Tweeter
IL
-
T25
IL
-
T25
IL
-
T25
Einbautiefe 11 mm 11 mm 11 mm
Außendurchmesser 44 mm 44 mm 44 mm
Einbaudurchmesser 44 mm 44 mm 44 mm
Betriebs- und Einbautips
Fahrzeugspezifische Rainbow-Systeme sind hochwertige Car-Hifi-Systeme, die mit jedem
handelsüblichen Verstärker in Betrieb genommen werden können. Zur sinnvollen Nutzung der optimalen
Klangwiedergabe im Fahrzeug empfehlen wir die Verwendung eines Leistungsverstärkers von
mindestens 30 Watt. Der exzellente Wirkungsgrad der Rainbow-Lautsprecher ermöglicht einen enormen
Dynamikbereich, der bereits bei kleinster Leistung voll zur Geltung kommt.
Fahrzeuggerechte Abstimmung, sowie der Einsatz selektierter Bauteile in den Weichen sind
richtungsweisende Ausstattungsdetails unserer Systeme.
Maßnahmen zur Klangoptimierung sind das Auskleiden des Woofervolumens mit Dämmaterial und das
Entdröhnen der Türbleche mit Entdröhn matten auf der Türinnenseite.
Hinweis:
Die High Power Lautsprecherausgänge der gängigen Autoradios werden mit hohen Watt-Leistungen
beworben. Diese Leistungsangaben sind in der Regel reine Marketing-Zahlen. Unsere
Lautsprecherprodukte haben einen hohen Wirkungsgrad und können im Bereich Intelligente Line auch
direkt am Autoradio mit mindestens 2x12 Watt RMS betrieben werden. Generell empfehlen wir jedoch
den Einsatz eines Verstärkers um den vollen Dynamikumfang ihrer Lautsprecher auszuschöpfen.

6
Montageanleitung Türe
Aufgrund der unterschiedlichen Bauweisen der Fahrzeuge kann hier nur exemplarisch ein Modell
gezeigt werden. Beispiel BMW 3-er
1. Mit einer Öffnungshilfe (AIV #480396) die
Zierleiste der Türverkleidung unterhalb der
Armlehne vorsichtig lösen.
2. Zierleiste von Hand abziehen.
3. Mit einem Schraubendreher die zwei nun
sichtbaren Schrauben herausdrehen.
4. Türgriffleiste ebenfalls mit einer
Öffnungshilfe vorsichtig von unten her
lösen und von Hand abziehen.
5. Darunter befindliche Schrauben mit einem
Schraubendreher ebenfalls herausdrehen.

7
6. Die Türverkleidung wird rechts, links und
unten mit Clipse gehalten.
7. Mit einer Öffnungshilfe an den oben
gekennzeichneten Stellen die
Türverkleidung entriegeln und nach vorne
abziehen.
8. Kabel von Verkleidung trennen.
9. Verkleidung des Fensterrahmens von
Hand vom Spiegeldreieck aus vorsichtig
lösen.
10. Verkleidung komplett abnehmen.
Soll ein Fahrzeug ohne werkseitige Lautsprecherbestückung nachgerüstet werden, muß überprüft
werden, ob die Lautsprechergitter schalldurchlässig sind. Wenn dies nicht der Fall ist, bitte die Gitter
beim BMW Händler beziehen.

8
Hochtönereinbau
• Hochtöner in Türrahmenverkleidung einsetzen ggf. fixieren (kleben).
• Türrahmen-Verkleidung einsetzen.
Mitteltönereinbau
•Mitteltöner an die Türe bzw. Türverkleidung schrauben.
Frequenzweicheneinbau
•Steckverbindung zu vorhandenem Anschlusskabel herstellen.
•Steckverbindung zu Mittel- und Hochtöner herstellen.
•Frequenzweiche mit befestigen ( kleben / schrauben).

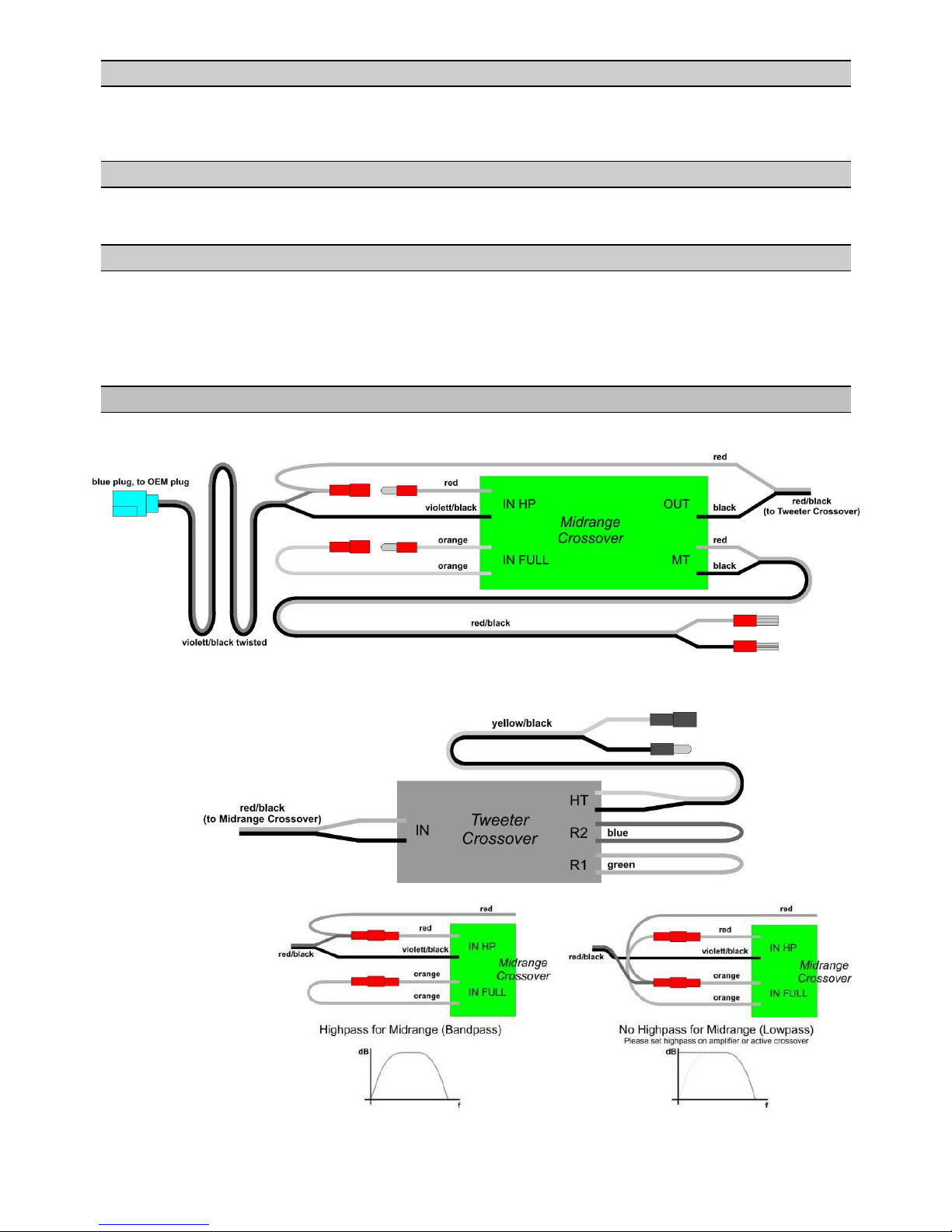

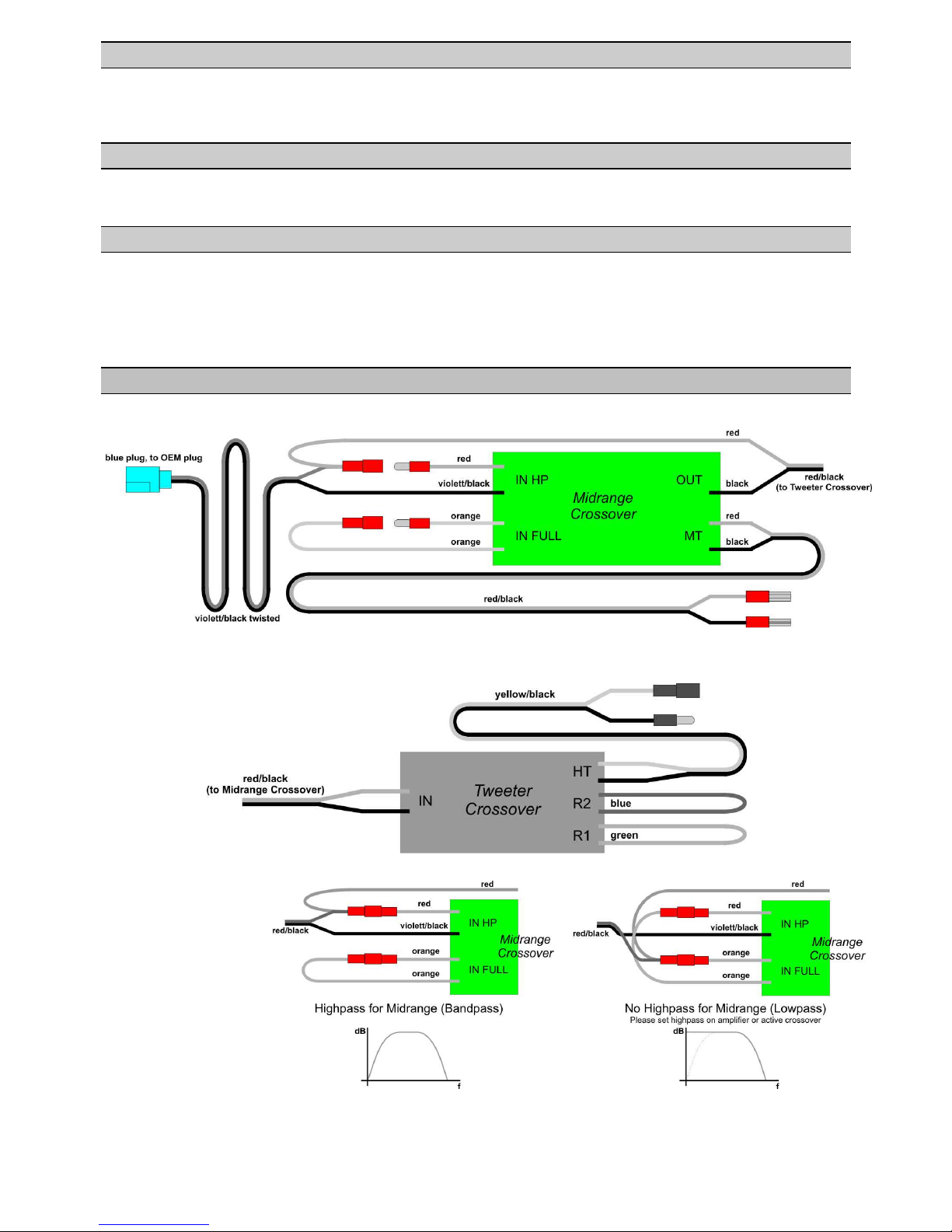

Frequenzweiche
Weiche für Mitteltöner
Weiche für Hochtöner
Einstellmöglichkeiten
Mitteltöner: Hochpass
Violett an violett / orange an orange Violett an orange / orange an violett
Hochpass aktiviert Hochpass deaktiviert

9
Hochtöner: Lautstärke
Auslieferungszustand grün getrennt grün und blau getrennt
Laut Normal Soft
Philosophie der Frequenzweichen
Experimentieren ist ausdrücklich erwünscht!
Die Frequenzweichen sind so konstruiert, dass eine Vielzahl von Kombinationen bei der persönlichen
Klangeinstellung möglich sind. Da jeder Mensch anders hört und jedes Fahrzeug anders klingt, können
wir hier nur Grundstellungen vorgeben. Deswegen sollte mit den Einstellungen bewusst experimentiert
werden!
Normalerweise klingt die Fahrerseite im Hoch- und Mitteltonbereich lauter, da der Fahrer unmittelbar im
Direktschallfeld der Lautsprecher sitzt. Die Beifahrerseite klingt dagegen für den Fahrer leiser, da diese
von seinem Ohr weiter entfernt ist und bereits Laufzeitunterschiede wahrgenommen werden. Das
Resultat ist zwangsläufig ein unausgeglichenes Klangbild.
Eine Grundkorrektur des Klangbildes kann wie folgt erreicht werden: Die Frequenzweichen der
Beifahrerseite werden auf einen „linearen Verlauf“ eingestellt. Dagegen werden die Einstellungen
(Absenkungen) der Frequenzweichen der Fahrerseite solange verändert, bis ein für das eigene
Empfinden angenehmes und stressfreies Klangbild erreicht wird. Im Normalfall sind danach Hoch- und
Mitteltöner um mindestens 6 dB leiser als auf der Beifahrerseite. (Für eine optimale Einstellung sollte ein
Fachhändler kontaktieren werden, welcher mit entsprechenden Messgeräten den Frequenzgang noch
exakter einstellen kann.)
Achtung: Es ist wichtig, dass vor Inbetriebnahme der Frequenzweichen alle Lautsprecher korrekt
angeschlossen sind. Werden die Frequenzweichen ohne Lautsprecher in Betrieb genommen,
wird auf den unbelasteten LC-Schwingkreisen ein sehr hoher Strom produziert, welcher unter
Umständen die Spulen zerstören kann! Die Kabelbrücken der Frequenzweichen müssen
immer entsprechend der oben aufgeführten Anweisungen gesteckt werden. Andere
Kombinationen sind nicht funktionsfähig und verhalten sich wie nicht angeschlossene
Lautsprecher! Des Weiteren wird die Frequenzweiche bei Fehlanschluss im vorgesehenen
Bereich nicht korrekt arbeiten.
Wartung und Pflege
Die Komponenten sollten in regelmäßigen Abständen von Schmutz gesäubert werden, da die im
Fahrzeug herrschenden Bedingungen die Komponenten sehr schnell verschmutzen lassen und es zu
negativen Auswirkungen auf das Material kommen kann. Verwenden Sie hierzu ein weiches, leicht
angefeuchtetes Tuch, danach mit einem sauberen, trockenem Tuch nachreiben. Verwenden Sie auf
keinen Fall Lösungs- oder organische Reinigungsmittel.

10
Garantiebedingungen
Rainbow audio GmbH übernimmt für die Produkte eine mindestens 2-jährige Garantie oder die
gesetzlich vorgeschriebene Garantielaufzeit auf einwandfreie Funktion aller Teile. Die Garantie beginnt
mit dem Erwerb des Produktes beim autorisierten Fachhandel und steht nur dem unmittelbaren
Erstkäufer zu und ist nicht übertragbar.
Die Garantie umfasst alle Material- und Verarbeitungsfehler, schließt jedoch Fehler durch mechanische
Defekte, elektrische Überlastung und Fremdeingriff durch nicht autorisierte Personen aus.
Mechanische Defekte:
Defekte, welche durch Beschädigungen der Komponenten beim Einbau entstanden sind. Schmutz oder
Metallspäne im offenen Magnet-System. Unsachgemäße Installation, welche dem vorgesehenen
Anwendungsbereich nicht mehr entspricht.
Elektrische Defekte:
Beschädigungen, welche aus elektrischer und thermischer Überlastung bzw. unzulässig hoher
Leistungszuführung und geclippten Endstufen resultieren.
Elektromechanische Defekte:
Beschädigungen, welche aus dem Betrieb des Lautsprecher-Systems in zu großen Volumina, nicht
abgestimmten Gehäuse-Volumen, wie z.B. Kofferraum etc. resultieren, und den daraus entstehenden
Folgeschäden wie verbrannte Schwingspulen und ausgerissene Zuführungslitzen.
Unfälle, höhere Gewalt oder andere von Rainbow audio nicht zu verantwortende Ursachen,
insbesondere Wasser und Feuer unterliegen nicht den Garantieleistungen. Eine Haftung für normale
Abnutzung ist ausgeschlossen.
Ausgabe DGRHSJ/1.2 – 01/15
Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise,
und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung
der Firma rainbow audio GmbH gestattet.
Copyright © 2015 by rainbow audio GmbH. Rainbow ist ein eingetragenes Warenzeichen.

11
Installation Instructions for
Intelligence Line
Component Systems
IL-C4.2 BMW E-
Series
2-way component system 80 Watts Part-No. RAC231235
IL-C4.2 BMW F-
Serie
2-way component system 80 Watts Part-No. RAC231242
IL-C4.2 BMW Mix 2-way component system 80 Watts Part-No. RAC231247
Please read the installation instructions thoroughly before
beginning with the installation!
rainbow audio GmbH Kreuzenstrasse 94 74076 Heilbronn Germany
Phone +49 7131 / 3958 180 - Fax +49 7131 / 3958 182
[email protected]
http://www.rainbow-audio.de

12
Safety Precautions
Please read all warnings in this manual. They inform you with regard to personal injuries and damages!
These products are only suitable for users with the required installation expertise. The relevant
safety regulations regarding weight-bearing body parts, regulations about interior vehicle safety
STVZO-TÜV as well as the regulations from the responsible vehicle manufacturers must
absolutely be adhered to.
Hearing impairments:
Lasting, excessive volumes of over 85 dB can affect hearing over the long term. Rainbow® amplifiers
are capable of producing volumes of over 85 dB.
Volumes and driver awareness:
The use of hi-fi equipment can prevent the driver from hearing crucial traffic noise and can lead to
hazards while driving.
Rainbow® does not assume any liability for hearing impairments, bodily injury or property damage,
which results due to the use or misuse of its products.
Working on the vehicle:
Do not operate your vehicle before all components of the speaker system and the amplifier are
permanently and securely installed. In the event of sudden braking action or an accident, loose parts
could become dangerous, flying projectiles.
Do not drill or screw into a vehicle lining or a carpeted flooring before you have ensured that there are no
important parts or cables underneath. Pay attention to petrol, brake and oil lines and electric cables
when planning the installation.
Prior to beginning with the installation, disconnect the ground terminal (-) from the vehicle battery in order
to avoid possible short circuits.
Should the speakers and amplifier body panels be cut out or removed, contact your vehicle workshop.
If damages occur to load-bearing body parts, the operating license could be terminated!
Be careful when removing the interior trim. Vehicle manufacturers use the most diverse fastening parts,
which could be damaged during disassembly.
Danger of Electric Shock!
Do NOT touch the connections for the amplifier or the speaker during operation!

13
Contents
Safety Instructions for the User 2
Contents 3
Important Operating Instructions 4
Content and Parts List (IL-C4.2) 4
Technical Data (IL-C4.2) 5
Operating and installation tips 5
Assembly instructions - Doors 6
Tweeter Installation (IL-T25) 8
Midrange Installation (IL-M4F) 8
Crossover network installation 8
Crossovers 8
Philosophy of the crossovers 9
Maintenance and Care 9
Warranty 10
Dear Customer,
congratulations on purchasing this excellent product and thank you for your trust. We have created these
installation instructions with the greatest care under consideration of the vehicle’s mechanical and
acoustic space conditions. However, errors cannot be completely excluded. Please contact us in case of
errors.
Using the installations (page 4), please check the completeness of the component system under
consideration of any missing quantities or damages, which should be reported to your specialist dealer
as soon as possible. They will provide you with replacement parts and will assist you further.
Best regards
Your Rainbow Team

14
Attention: Please read the important operating instructions prior to the installation.
The speakers may only be used with the provided crossovers, which are adapted to the system,
under consideration of the specified nominal output.
Confusion of the connections for "Woofer" and "Tweeter" can result in the immediate destruction of
the tweeters.
Operation without crossovers or with active crossovers or with foreign crossovers can damage the
speakers.
The tweeters are not intended for active operation without passive crossovers. In the event of
noncompliance, the tweeters will become thermally destroyed when supplied with high power levels.
When connecting the speakers, crossovers and amplifier, attention must absolutely be paid to
ensuring the same polarity. Mixing up the polarities can result in an unnatural sound impression in
which there is no bass response.
The component systems are acoustically tuned as one unit. An addition through additional speakers
or an exchange for larger woofers is not possible. In the event of noncompliance, maladjustment of
the impedances can result in the displacement of the system transmission properties from a linear
working range. An overload of the crossovers as well as the individual speakers would be
unavoidable.
Opening the crossovers for the purpose of changing the components or the function (e.g. conversion
to bi-amping) is not permitted. In the event of non-compliance, any claims under guarantee are
voided due to unauthorized interference.
Due to safety reasons, the speakers are only to be secured with the supplied metal thread screws.
We do not assume any liability for other mounting methods.
Contents and Parts List - IL-C4.2 BMW E-Series / F-Series / Mix Front
Woofers with fastening material:
2 pieces IL-M4F 100 mm ∅with plug connection
Woofers with fastening material:
2 pieces IL-T25 with cable connection
Mounting material for switch:
2 pieces Crossovers (tweeter/mid-range)
Miscellaneous:
1 piece Installation Instructions

15
Technical Data
System
IL
-
C4.2 E
-
Series Front
IL
-
C4.2 F
-
Series Front
IL
-
C4.2 Mix
Impulse load 80 Watts 80 Watts 80 Watts
Rated power 60 Watts 60 Watts 60 Watts
Minimum amp power 30 Watts 30 Watts 30 Watts
Efficiency 90 dB 1W/1m 90 dB 1W/1m 90 dB 1W/1m
Frequency response 65 – 30,000 Hz 65 – 30,000 Hz 65 – 30,000 Hz
Impedance 4 4 4
Slope 2x 12 dB / octaves 2x 12 dB / octaves 2x 12 dB / octaves
Crossover frequency 180 / 4,500 Hz 180 / 4,500 Hz 180 / 4,500 Hz
Thermal protection PTC PTC PTC
Mid
-
range Woofer
IL
-
M4F
IL
-
M4F
IL
-
M4F
Installation depth without
/ with ring
36 / 27 mm 36 / 25 mm 36 / 25 mm
Outer diameter without /
with mounting clips
100 / 138 mm 100 / 138 mm 100 / 138 mm
Outer diameter with ears
without / with ring
119 / 138 mm 119 / 138 mm 119 / 138 mm
Installation diameter 103 mm 103 mm 103 mm
Pitch circle diameter 138 mm 138 mm 138 mm
Tweeter
IL
-
T25
IL
-
T25
IL
-
T25
Installation depth 11 mm 11 mm 11 mm
Outer diameter 44 mm 44 mm 44 mm
Installation diameter 44 mm 44 mm 44 mm
Operating and installation tips
Vehicle-specific Rainbow systems are high-quality car hi-fi systems, which can be operated with any
commercially available amplifier. We recommend using a power amplifier with at least 30 watts for the
sensible utilization of an optimal sound reproduction in the vehicle. The excellent efficiency of Rainbow
speakers enables an enormous dynamic range, which is already fully achieved at a minimum output.
Coordinating with the vehicle as well as the use of selected components in the switches are trendsetting
design details of our systems.
Approaches to sound optimization are the lining of the woofer volume with insulating material and the
sound-damping of the door panels with damping mats on the inside of the door.
Note:
The high power speaker outputs of standard car radios are achieved with high power wattage. The
performance data is usually pure marketing figures. Our loudspeaker units are highly efficient and can
also be used directly with the Intelligence Line, also directly on the car radio with at least 2x12 watts
RMS. However, we generally recommend the use of an amplifier in order to take advantage of the full
dynamic range of your speakers.

16
Assembly instructions - Doors
Due to the various construction designs of the vehicles, only one model can be shown here as an
example. Example BMW 3-Series
11. With an opening device (AIV #480396),
carefully loosen the trim of the door panel
underneath the armrest.
12. Remove the trim by hand.
13. Unscrew the two now visible screws with a
screwdriver.
14. Also carefully loosen the door handle trim
with an opening device and remove it by
hand.
15. Also unscrew the visible screws
underneath with a screw driver.

17
16. The door panel is affixed with clips on the
right, left and bottom.
17. Release the door panel with an opening
device at the aforementioned points and
push it forward.
18. Separate the cable from the panel.
19. Carefully loosen the window frame panel
from the mirror triangle by hand.
20. Completely remove the panel.
If a vehicle is not retrofitted with a factory speaker assembly, the speaker grilles must be checked
whether they are sound-permeable. If this is not the case, please obtain the grid from your BMW dealer.

18
Tweeter installation
• Insert tweeters in the door frame panel and affix (glue).
• Insert door frame panel.
Midrange installation
•Screw mid-ranges to the doors or door panel.
Crossover network installation
•Establish a plug connection to the existing connection cable.
•Establish a plug connection to the mid-range and tweeters.
•Also attach crossovers (adhere / screw).
Crossovers
Crossover for midrange
Crossover for tweeter
Setting possibilities
Midrange: Highpass
violet to violet / orange to orange violet to orange / orange to violet
Highpass activated Highpass deactivated

19
Tweeter: Volume
Factory defaults:
Loud
Cut green:
Normal
Cut green and blue:
Soft
Philosophy of crossovers
Experimentation is encouraged!
The crossovers are designed so that a large number of combinations on the personal sound settings are
possible. Since everyone hears differently and every car sounds different, we can specify only the basic
positions here. For this reason, the settings should be experimented with deliberately!
Usually, the driver's side sounds louder in the high and midrange sound, because the driver sits
immediately in the direct sound field of the speakers. In contrast, the passenger side sounds lighter for
the driver, because it is farther away from his ear and run-time differences are already perceived.
Inevitably, the result is an uneven sound.
A basic correction of the acoustic pattern can be achieved as follows: The crossovers of the passenger
side are set to a "linear progression". In contrast, the settings (reduction) of the crossover of the driver's
side is changed until a sound pattern that is stress-free and comfortable in one’s opinion is achieved.
Normally, the tweeter and midrange are at least 6 dB quieter than on the passenger side. (For optimum
setting, contact a specialist dealer who can still adjust the frequency response more accurately with
corresponding instrumentation.)
Attention: It is important to ensure that all speakers are correctly connected prior to initial operation of
the crossovers. Should the crossovers be operated without speakers, a very high current is
produced on the LC oscillating circuits without a load, which could, depending on the
circumstances, destroy the coils! The cable bridges of the crossovers must always be
connected according to the aforementioned instructions. Other combinations are not
functional and do not behave like connected speakers! In addition, the crossover will not
work correctly in case of connection errors in the designated area.
Maintenance and Care
The components should be freed of dirt in regular intervals since the prevailing conditions in the vehicle
can become dirty very quickly and can have negative effects on the material. For this purpose, use a
soft, slightly damp cloth and then rub it lightly with a clean, dry cloth. Never use solvent or biological
cleansing agents under any circumstance.

20
Warranty
Rainbow audio GmbH assumes a minimum 2-year guarantee or the guarantee period as prescribed by
law for a flawless functioning of all parts. The guarantee begins with the purchase of the product at an
authorized specialty shop and is only valid for the first owner and is non-transferrable.
The guarantee includes all material and workmanship defects, however does not include defects caused
by mechanical defects, electrical overloads and unauthorized interferences by unauthorized persons.
Mechanical defects:
Defects, which were created by damages to the components during installation. Dirt or metal filings in
the open magnet system. Improper installation, which no longer corresponds to the intended area of
application.
Electrical defects:
Damages, which result from electrical and thermal overloads or from unauthorized increases in
performance and clipped power amplifiers.
Electro-mechanical defects:
Damages, which result from the operation of the speaker system at too high of volumes, unadjusted
housing volumes, such as e.g. trunk, etc. and from the resulting consequential damages such as burned
voice coils and overstretched supply wires.
Accidents, force majeure or other causes not the responsibility of Rainbow audio GmbH, in particular
water and fire, are not subject to the guarantee conditions. Liability for regular wear is excluded.
Version: DGRHSJ/1.2 – 01/15 Article Nr.: RAC901153
This manual is protected by copyright. Any reproduction or copying, also in part, and any playback of the images,
even if modified, is only permitted with written consent of rainbow audio GmbH.
Copyright © 2015 by rainbow audio GmbH. Rainbow® is a registered trademark.
