Rami AMC 308 User manual

AMC 308
Manuel Utilisateur
User’s Manual
Ecoute locale amplifiée (page 3 à 8)
Local Monitoring (page 9 to 13)

2FRANCAIS
RAmi - AMC 308

FRANCAIS 3RAmi - AMC 308
SOMMAIRE
4
4
4
5
6
7
8
9
SUMMARY
[English..................................................................................
[Informations..........................................................................
[ ............................................................................Synoptique
[ ............................................................................Description
[ ............................................................................Face avant
[ ..........................................................................Face arrière.
[ ...............................................................................Utilisation
[ ....................................................................Caractéristiques

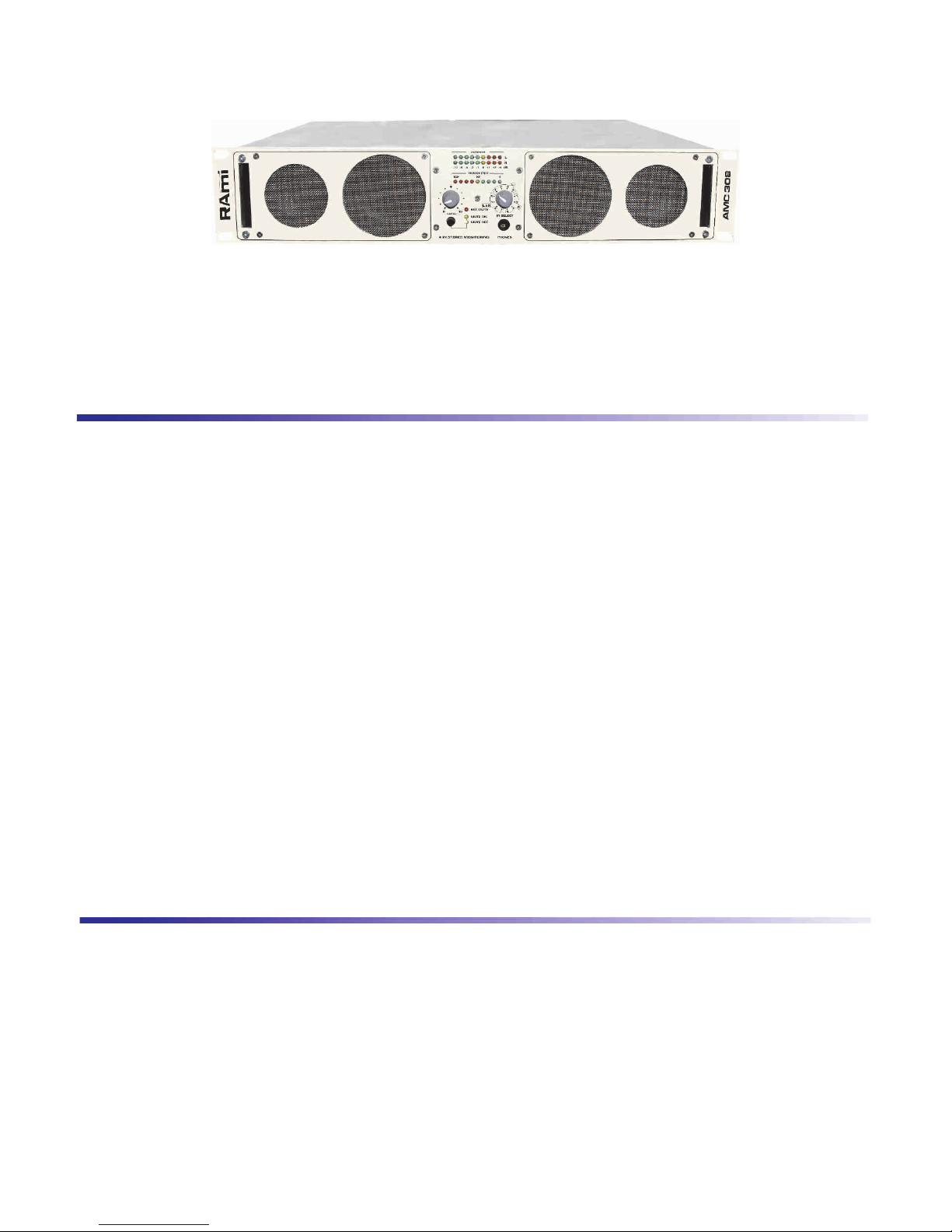

L'AMC 308 est un boîtier d'écoute locale amplifiée au format rack 19" - 2 Unités, avec un
sélecteur permettant l’écoute de 4 sources stéréo ou 8 mono.
Le volume du boîtier, ainsi que le type de charge adoptée, confèrent à l'AMC 308 un rendu sonore
de qualité. La puissance des amplis largement dimensionnée apporte dynamique et contrôle des
transducteurs.
[Contrôle du volume par VCA.
[Phasemètre sur bargraph à leds pour une surveillance complète de la modulation.
[Vumètre à leds.
[Sortie casque en face avant sur jack 6.35mm (avec déconnexion automatique des hauts-
parleurs) .
[Ordre de Mute en face avant et télécommandable.
[Sélecteur de 4 entrées stéréo sur XLR ou de 8 entrées mono sur XLR.
[Télécommande sur connecteur DB9 femelle (Volume et Mute).
[Coupe bas télécommandable.
[Contrôle du volume, soit sur panneau avant, soit par potentiomètre déporté.
[Ecoute locale en baie.
[Ecoute multi SOURCES.
[Contrôle audio à proximité d'une machine.
[Intercom.
[Ecoute en cabine de speak avec coupure automatique à l’ouverture des micros
DESCRIPTION
UTILISATION

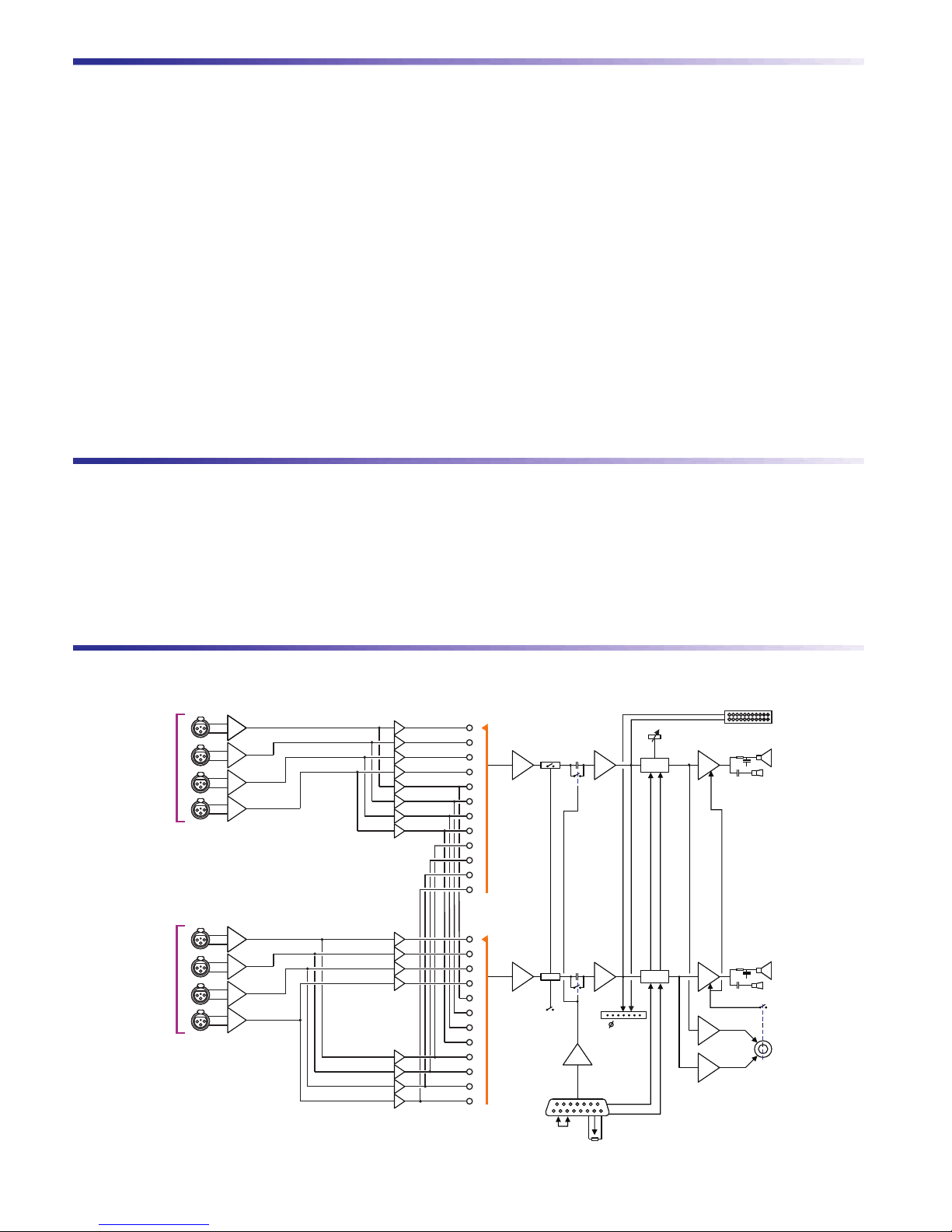

SYNOPTIQUE
4FRANCAIS
RAmi - AMC 308
Vumeter
-
+
+
+
PHONES
-
+
R
LLow cut
Low cut
Vol
Mute
Mute
Mute
Low cut
Remote
Connect
for
Ext-gain
control
Ext-gain
control
VCA mute
VCA mute
Meter
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
LEFT
INPUTS
RIGHT
INPUTS
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
10
10
9
9
11
11
12
12
1
2
3
4
1
2
3
4
VCA
VCA
-
+

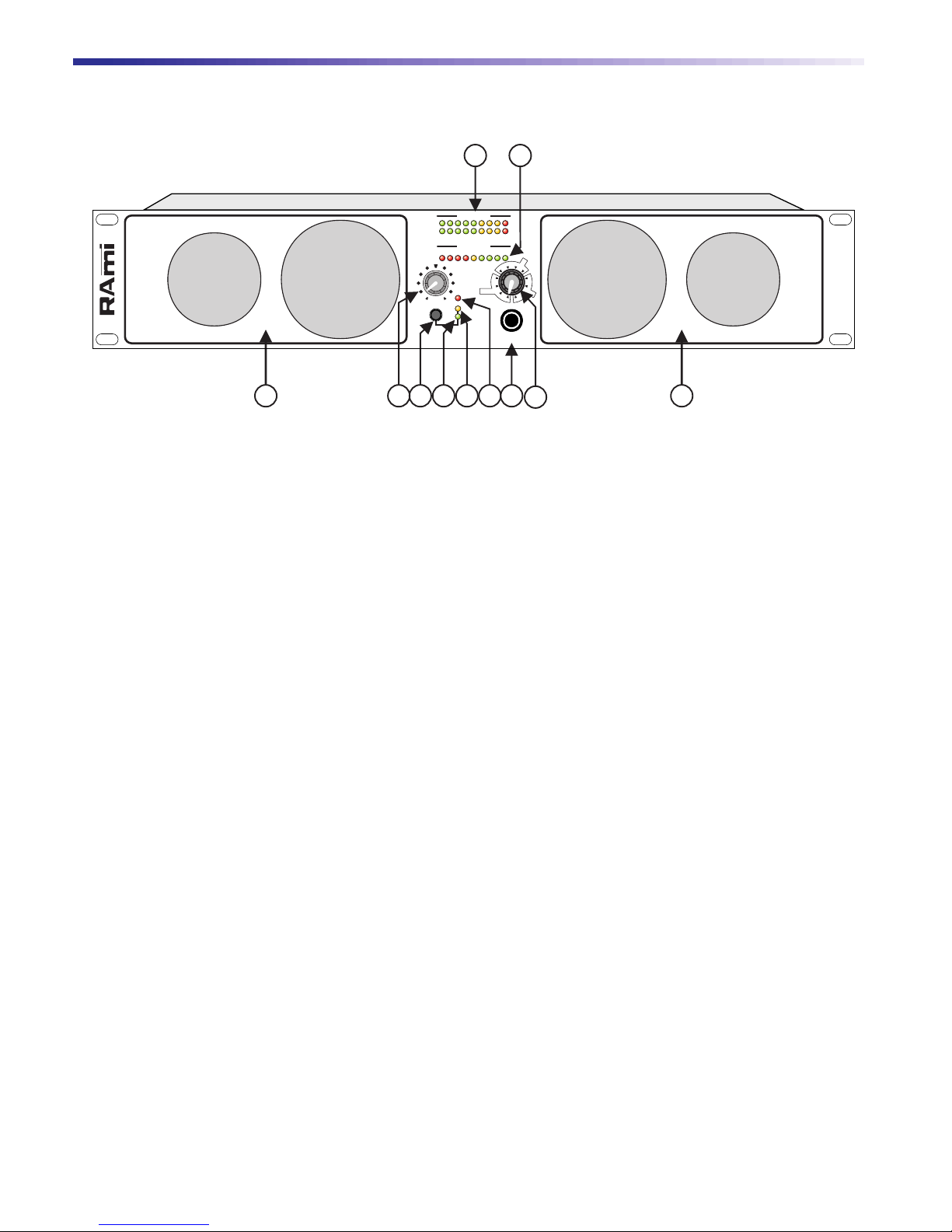

FACE AVANT
FRANCAIS 5RAmi - AMC 308
1) Haut-parleurs gauches.
2) Potentiomètre de réglage du niveau de sortie
3) Commutateur de sélection du MUTE manuel.
4) Led de visualisation "Mute on"
5) Led de visualisation "Mute off"
6) Led de visualisation "silencieux actif commandé par l'extérieur"
7) Embase jack 6.35 mm pour casque
8) Commutateur permettant de sélectionner soit 4 entrées stéréo analogiques, soit 8
entrées mono
9) Peakmètre à leds.
10) Phasemètre sur bargraph à leds.
11) Haut-parleurs droits.
1 2 34 6
58
7 11
9 10
AMC 308
4 IN STEREO MONITORING
IN SELECT
EXT MUTE
MUTE ON
MUTE OFF
L
R
PHONES
PEAKMETER
dB
0°180°
-12 -4-8 +8+4 +16+12-16 0
90°
PHASEMETER
L&R
L
R
2
1
4
4
2
3
1
3
1
2
3
4
LEVEL
100

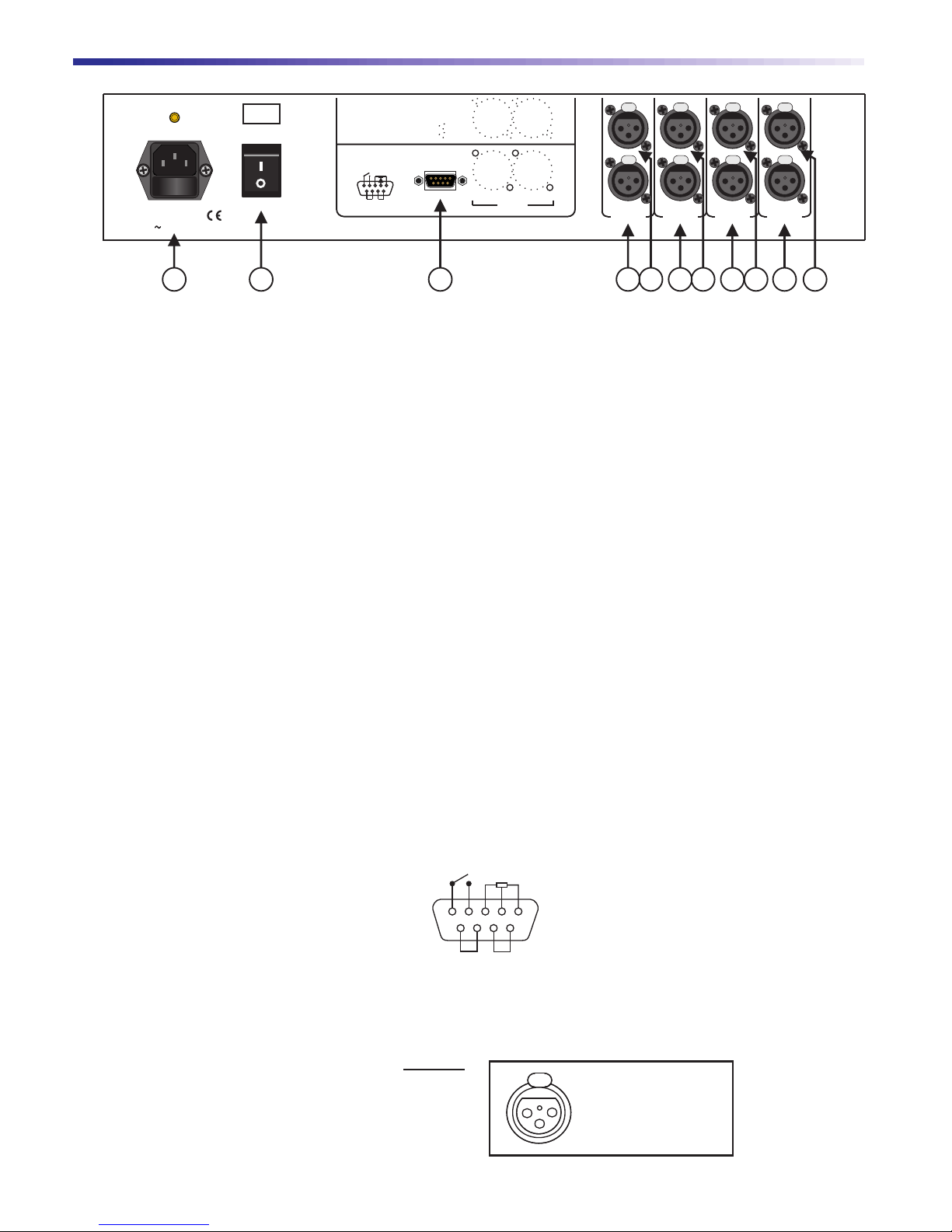

FACE ARRIERE
J ) Interrupteur secteur
K ) Embase secteur de type CEI avec porte-fusible.
A ) Connecteur XLR 3 points femelle d’entrée gauche .
“symétrique électronique”. La masse en 1, point chaud en 2, point froid en 3)
B ) Connecteur XLR 3 points femelle d’entrée droite 1. Cette entrée est du type
“symétrique électronique”. (La masse en 1, point chaud en 2, point froid en 3)
C ) Connecteur XLR 3 points femelle d’entrée gauche 2. Cette entrée est du type
“symétrique électronique”. (La masse en 1, point chaud en 2, point froid en 3)
D ) Connecteur XLR 3 points femelle d’entrée droite 2. Cette entrée est du type
“symétrique électronique”. (La masse en 1, point chaud en 2, point froid en 3)
E ) Connecteur XLR 3 points femelle d’entrée gauche 3. Cette entrée est du type
“symétrique électronique”. (La masse en 1, point chaud en 2, point froid en 3)
F ) Connecteur XLR 3 points femelle d’entrée droite 3. Cette entrée est du type
“symétrique électronique”. (La masse en 1, point chaud en 2, point froid en 3)
G ) Connecteur XLR 3 points femelle d’entrée gauche 4. Cette entrée est du type
“symétrique électronique”. (La masse en 1, point chaud en 2, point froid en 3)
H ) Connecteur XLR 3 points femelle d’entrée droite 4. Cette entrée est du type
“symétrique électronique”. (La masse en 1, point chaud en 2, point froid en 3)
I ) Embase Sub-D 9 points femelle d’entrée télécommande de volume et mute extérieur.
1 Cette entrée est du type
K I B ACDF EH GJ
IN
OUT
R
R R R R
L L L L
L
Ext
Mute
Strap for
Ext Volume
Strap for
Low Cut
Ext
Volume
-+
1
ANALOG
DIGITAL
Serial Nbr
Made in Europe (Fr)
T 1A L
230V 50/60Hz 60W
INPUT
REMOTE
ERROR
LOCK
INPUT 4 INPUT 3 INPUT 2 INPUT 1
PUSH
PUSH PUSH PUSH PUSH
PUSH PUSHPUSH
Ext
Mute
Strap for
Ext Volume
Strap for
Low Cut
Ext
Volume
-+
Fiche Sub-D
9 pts mâle
1
5
9 6
PUSH
1
2
3
1 : Masse
2 : Pt chaud
3 : Pt froid
Câblage :
RAmi - AMC 308 6FRANCAIS

CARACTERISTIQUES
Alimentation : 230 Volts 50/60 Hz
Dimensions :Rack 19" 2 U
483 x 88 x 400 mm
Poids : 7,6 KG
Entrée Connecteur Type Impédance Sensibilité Saturation
Entrées 1 à 4
Gauche / droite
X L R
Femelle Symétrique 15 K ohms
68 ohms
Sortie Connecteur Type Impédance Niveau minimum Niveau maximum
JACK Asymétrique
Casque
+26 dBu / 15,5 V
+14 dBu / 3,9 V
+4 dBu / 1,23 V
-
FRANCAIS 7RAmi - AMC 308

Attention !!!
L'alimentation de l’AMC 308 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre).
La terre doit être impérativement reliée au réseau d’énergie.
[Ne jamais faire fonctionner cet équipement sans le raccordement à la terre.
[Assurez-vous de la qualité de la terre avant la mise en route.
[Dans le cas d'éventuelles apparitions de bruit, de ronflement en connectant l'appareil sur
une sonorisation existante, ne jamais interrompre le connecteur terre de protection, mais
utilisez des équipements d'isolation galvanique à transformateurs.
[Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
[Eviter l'exposition à de trop fortes températures.
[Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
[L’AMC 308 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les
expositions prolongées capables d'endommager l'ouïe de façon irréversible.
L’AMC 308 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la
directive73/23/EEC, 89/336/EEC et 93/68/EEC.
INFORMATIONS
RAmi - AMC 308 8FRANCAIS

ENGLISH 9RAmi - AMC 308
10
10
10
11
12
13
14
SUMMARY
[Informations..........................................................................
[ .......................................................................Block Diagram
[ ............................................................................Description
[ ............................................................................Front panel
[ ............................................................................Rear panel.
[......................................................................................Uses
[ ....................................................................Specifications....

AMC 308 is a local reception amplifier (2 unit 19” rack), with a switch allowing the listening of 4
stereo sources or 8 mono.
The volume unit, and the charge type adopted give to the AMC 308 a very good quality sound. The
very hight power of amplis carried an headroom and control of the transducers.
[Volume control with VCA
[Phasemeter on led bargraph for a complete monitoring of the modulation.
[Leds vumeter.
[Headphone output in front panel (6.35mm jack) .Automatic switching of internal speakers.
[Mute order via front panel switching or via remote control.
[Selector of 4 stereo inputs on XLR or 8 mono inputs on XLR.
[Female DB9 remote control connector (volume and mute).
[Remote control low cut.
[Local monitoring (bay-mounted).
[Multi sources monitoring.
[Audio control when close to a machine.
[Intercom.
[Speak monitoring in booth with automatic cut when micros are open.
DESCRIPTION
USES
BLOCK DIAGRAM
10 ENGLISH
RAmi - AMC 308
Vumeter
-
+
+
+
PHONES
-
+
R
LLow cut
Low cut
Vol
Mute
Mute
Mute
Low cut
Remote
Connect
for
Ext-gain
control
Ext-gain
control
VCA mute
VCA mute
Meter
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
LEFT
INPUTS
RIGHT
INPUTS
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
10
10
9
9
11
11
12
12
1
2
3
4
1
2
3
4
VCA
VCA
-
+

ENGLISH 11 RAmi - AMC 308
FRONT PANEL
1) Left loud-speakers.
2) Output level control.
3) Manual MUTE selector.
4) "Mute on" led indicator.
5) "Mute off" led indicator.
6) "Ext mute" led indicator
7) Headphones socket.
8) Key to s
9) Peakmeter.
10) .
11) Right loud-speakers
elect either 4 analog stereo or 8 mono inputs.
Phasemeter on led bargraph
1 2 34 6
58
7 11
9 10
AMC 308
4 IN STEREO MONITORING
IN SELECT
EXT MUTE
MUTE ON
MUTE OFF
L
R
PHONES
PEAKMETER
dB
0°180°
-12 -4-8 +8+4 +16+12-16 0
90°
PHASEMETER
L&R
L
R
2
1
4
4
2
3
1
3
1
2
3
4
LEVEL
100
ENGLISH 11 RAmi - AMC 308
FRONT PANEL
1) Left loud-speakers.
2) Output level control.
3) Manual MUTE selector.
4) "Mute on" led indicator.
5) "Mute off" led indicator.
6) "Ext mute" led indicator
7) Headphones socket.
8) Key to s
9) Peakmeter.
10) .
11) Right loud-speakers
elect either 4 analog stereo or 8 mono inputs.
Phasemeter on led bargraph
1 2 34 6
58
7 11
9 10
AMC 308
4 IN STEREO MONITORING
IN SELECT
EXT MUTE
MUTE ON
MUTE OFF
L
R
PHONES
PEAKMETER
dB
0°180°
-12 -4-8 +8+4 +16+12-16 0
90°
PHASEMETER
L&R
L
R
2
1
4
4
2
3
1
3
1
2
3
4
LEVEL
100

REAR PANEL
J ) Power supply switch.
K ) CEI mains connector with embedded fuse holder.
A ) Female XLR 3 pins socket
(1 Earth , 2 input +, 3 input -)
B ) Female XLR 3 pins socket This input is electronically balanced.
(1 Earth , 2 input +, 3 input -)
C ) Female XLR 3 pins socket This input is electronically balanced.
(1 Earth , 2 input +, 3 input -)
D ) Female XLR 3 pins socket This input is electronically balanced.
(1 Earth , 2 input +, 3 input -)
E ) Female XLR 3 pins socket This input is electronically balanced.
(1 Earth , 2 input +, 3 input -)
F ) Female XLR 3 pins socket This input is electronically balanced.
(1 Earth , 2 input +, 3 input -)
G ) Female XLR 3 pins socket This input is electronically balanced.
(1 Earth , 2 input +, 3 input -)
H ) Female XLR 3 pins socket This input is electronically balanced.
(1 Earth , 2 input +, 3 input -)
I ) Female XLR 3 pins socket remote control input.
, left input 1.
, right input 1.
, left input 2.
, right input 2.
, left input 3.
, right input 3.
, left input 4.
, right input 4.
, external volume and mute
This input is electronically balanced.
K I B ACDF EH GJ
IN
OUT
R
R R R R
L L L L
L
Ext
Mute
Strap for
Ext Volume
Strap for
Low Cut
Ext
Volume
-+
1
ANALOG
DIGITAL
Serial Nbr
Made in Europe (Fr)
T 1A L
230V 50/60Hz 60W
INPUT
REMOTE
ERROR
LOCK
INPUT 4 INPUT 3 INPUT 2 INPUT 1
PUSH
PUSH PUSH PUSH PUSH
PUSH PUSHPUSH
Ext
Mute
Strap for
Ext Volume
Strap for
Low Cut
Ext
Volume
-+
Sub-D
9 pts male plug
1
5
9 6
PUSH
1
2
3
1 : Earth
2 : Signal+
3 : Signal -
Wiring :
12 ENGLISH
RAmi - AMC 308

SPECIFICATIONS
Power Supply : 230 Volts 50/60 Hz
Dimensions :Rack 19" 2 U
483 x 88 x 400 mm
Weight : 7,6 KG
Inputs Connector Type Impedance Sensitivity Clipping
1 to 4 Left / right
Inputs
Female X L R Balanced 15 K ohms
68 ohms
Output Connecteur Type Impedance Minimum level Maximum level
JACK Unbalanced
Headphone
+26 dBu / 15,5 V
+14 dBu / 3,9 V
+4 dBu / 1,23 V
-
ENGLISH 13 RAmi - AMC 308

INFORMATIONS
Warning !!
[
[
[
[
[
[
[
AMC 308 mains connector has three wires (2 poles + earth). Earth should imperatively be connected to
mains earth.
Never use this equipement without proper grounding.
Check quality of grounding.
Should noise or hum occurs when connected to other equipments, never disconnect grounding, use
insulating transformer on mains.
Never open the case without disconnecting mains
Avoid high temperature exposure.
Never expose the equipment to rain, snow or moisture.
UsingAMC 308 headphone amplifier, listening to high level can result in permanent damage to ears.
EN60065, EN55013, EN55020, EN60555-2, and EN60555-3, according to 73/23/EEC, 89/336/EEC and
93/68/EEC.
AMC 308 complies with :
14 ENGLISH
RAmi - AMC 308
INFORMATIONS
Warning !!
[
[
[
[
[
[
[
AMC 308 mains connector has three wires (2 poles + earth). Earth should imperatively be connected to
mains earth.
Never use this equipement without proper grounding.
Check quality of grounding.
Should noise or hum occurs when connected to other equipments, never disconnect grounding, use
insulating transformer on mains.
Never open the case without disconnecting mains
Avoid high temperature exposure.
Never expose the equipment to rain, snow or moisture.
UsingAMC 308 headphone amplifier, listening to high level can result in permanent damage to ears.
EN60065, EN55013, EN55020, EN60555-2, and EN60555-3, according to 73/23/EEC, 89/336/EEC and
93/68/EEC.
AMC 308 complies with :
14 ENGLISH
RAmi - AMC 308

1091201
E-mail : [email protected]
Tél. : [phone]- Fax : [phone]
7 Rue Raoul Follereau
77600 BUSSY SAINT GEORGES - FRANCE
www.ramiaudio.com
Rami se réserve le droit de modifier les spécifications du produit sans préavis / All specifications in this document can be modifed by RAmi without prior notice.
