RB RELIABILT LS-SW-U1884R User manual

RELIABILT and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
RELIABILT y el diseño del logotipo son marcas comerciales o
marcas registradas de LF, LLC. Todos los derechos reservados.
Thank you for purchasing this RELIABILT product. We’ve created these easy-to-follow instructions to ensure you spend your time enjoying the product instead
of putting it together. But, if you need more information than what is provided here, please visit Lowes.com, search the item number and refer to the Guides &
Documents tab on the product’s page.
If the item is no longer for sale, or if you have any questions or problems, please call our customer service department at 866-386-7941, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
Gracias por comprar este producto RELIABILT. Hemos creado estas instrucciones fáciles de seguir para garantizar que pase su tiempo disfrutando el
producto en lugar de armándolo. No obstante, si necesita más información que la entregada aquí, visite Lowes.com, busque el número de artículo y consulte
la pestaña Guides & Documents (Guías y documentos) en la página del producto.
Si el artículo ya no está a la venta o si tiene alguna pregunta o problema, llame a nuestro Departamento de Servicio al Cliente al 866-386-7941, de lunes a
domingo de 8 a.m a 8 p.m, hora estándar del Este. También puede ponerse en contacto con nosotros en [email protected].
SAFETY INFORMATION/INFORMACIÓN DE SEGURIDAD
PREPARATION/PREPARACIÓN
FEELING CONFIDENT? START YOUR NEXT PROJECT/¿SE SIENTE CONFIADO? INICIE SU PRÓXIMO PROYECTO
•Visit lowes.com for more information. / Para obtener más información, visite lowes.com.
•A damp cloth is sufficient for normal spills. Dry the surface immediately. / En caso de derrames habituales, es suficiente con un paño húmedo. Seque la
superficie inmediatamente.
•Most general-purpose household cleaners can be used to clean doors. / La mayoría de los limpiadores domésticos de uso genera se pueden utilizar para
limpiar las puertas.
•Caustic agents and/or abrasive scrubbers, or oven cleaners, should not be used. / No use productos cáusticos ni limpiadores abrasivos o limpiadores de
hornos.
•Liquid on the surface should not be left for long periods of time. / No deje que líquidos permanezcan sobre la superficie durante mucho tiempo.
WARRANTY/GARANTÍA
ITEM/ARTÍCULO # 5212674
5212675 5212731 5212732
PANTRY CABINET
GABINETE DE DESPENSA
MODEL/MODELO #
LS-SW-U1884R U1890R
LS-SG-U1884R U1890R
AS23362
Printed in Vietnam
Impreso en Vietnam
Please read and understand this entire manual before attempting to assemble, operate or install the product.
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
WARNING/ADVERTENCIA
•Electric, plumbing, gas lines and other utilities, are frequently installed or embedded behind walls where cabinets are being installed. Before drilling any holes
or driving any screws, be sure you will not be contacting any of these utilities. Failure to follow these instructions may result in property damage and serious or
fatal injury. If you do not feel confident in your ability to ensure that you will not contact utilities behind a wall during installation, please contact a licensed
contractor to install the cabinets. / Es frecuente que existan líneas eléctricas, de agua, gas u otros servicios instaladas o incrustadas detrás de las paredes
donde se están instalando los gabinetes. Antes de taladrar orificios o atornillar tornillos, asegúrese de que no entre en contacto con ninguno de estos servicios.
Si no se respetan estas instrucciones, pueden producirse daños materiales y lesiones graves o fatales. Si no está seguro de asegurar que no entrará en
contacto con ningún servicio detrás de la pared durante la instalación, comuníquese con un contratista certificado para la instalación de los gabinetes.
•This product can expose you to chemicals including wood dust, which is known to the State of California to cause cancer. For more information go to
www.P65Warnings.ca.gov / Este producto lo puede exponer a sustancias químicas, incluido el polvo de madera, reconocido por el estado de California como
causante de cáncer. Para obtener más información, visite www.P65Warnings.ca.gov
CAUTION/PRECAUCIÓN
•Avoid using cleaners that contain bleach, ammonia, citrus based products or any type of abrasives (see cleaner label). These cleaners can cause damage
to the cabinet finish. / Evite usar limpiadores que contengan blanqueador, amoníaco, productos a base de cítricos o cualquier tipo de abrasivos (consulte la
etiqueta del limpiador). Estos limpiadores pueden dañar el acabado del gabinete.
CARE AND MAINTENANCE/CUIDADO Y MANTENIMIENTO
•Contact the customer service team at 866-386-7941 / Póngase en contacto con el equipo de servicio al cliente llamando al 866-386-7941
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is
missing or damaged, do not attempt to assemble the product.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de
aditamentos. No intente ensamblar el producto si falta alguna pieza o si alguna está dañada.
Please visit Lowes.com for additional assembly resources./ Para obtener recursos de ensamblaje adicionales, visite Lowes.com.
Estimated Assembly Time: 40 - 60 minutes
Tiempo estimado de ensamblaje: 40 a 60 minutos
2-person assembly recommended / Se recomienda un ensamblaje entre 2 personas
TOOLS REQUIRED (NOT INCLUDED) / HERRAMIENTAS NECESARIAS (NO SE INCLUYEN) :

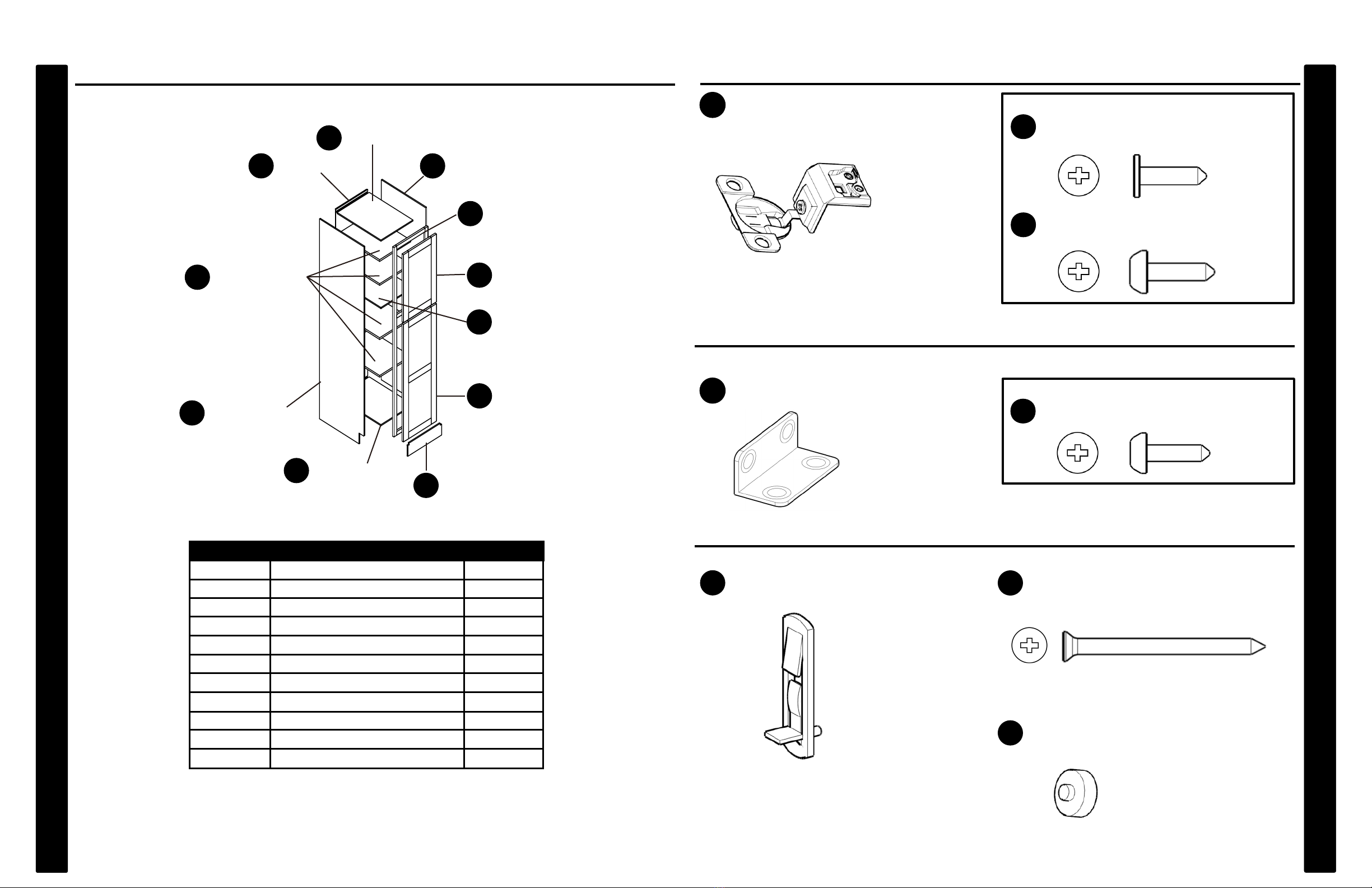

PACKAGE CONTENTS/CONTENIDO DEL PAQUETE
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
HARDWARE CONTENTS/ADITAMENTOS
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
BOX BACK PANEL
C
BOX TOP PANEL
L
BOX SIDE PANEL - RIGHT
A2
FACE FRAME
D
DOOR PANEL
J
DOOR PANEL
Q
TOE KICK PANEL
E
BOX BOTTOM PANEL
B
BOX SIDE PANEL - LEFT
A1
KADJUSTABLE SHELF
UFIXED SHELF
PART DESCRIPTION QUANTITY
A1 Box side panel - left
A2 Box side panel - right
B Box bottom panel
C Box back panel
Face frame
Toe kick panel
Adjustable shelf
D
E
K
1
1
1
1
1
1
4
Box top panel
L1
Door panel
Fixed shelf
Q
U
1
1
Door panel
J1
Adjustable shelf clip x 16
Sujetador de repisa ajustable x 16
Rubber bumper x 4
Amortiguador de goma x 4
FF GG
HH
1″ Flat Head Screw x 6
Tornillo de cabeza plana de 1" x 6
Soft-close hinge x 5
Bisagra de cierre suave × 5
CC
Included/Incluye:
5/8” Flat Head Phillips Screw x 10
Tornillo Phillips de cabeza plana de 5/8” × 10
3/4” Round Head Phillips Screw x 5
Tornillo Phillips de cabeza redonda de 3/4” × 5
cc2
cc1
Corner brace x 14
Soporte esquinero × 14
EE Included/Incluye:
1/2” Round Head Phillips Screw x 56
Tornillo Phillips de cabeza redonda de 1/2” × 56
ee

INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
1
1
Use 1/2” round head phillips screw (ee) x 14
Utilice 14 tornillos Phillips de cabeza redonda de 1/2" (ee)
1
2
Use 1/2” round head phillips screw (ee) x 14
Utilice 14 tornillosPhillips de cabeza redonda de 1/2” (ee)
1
3
1
4

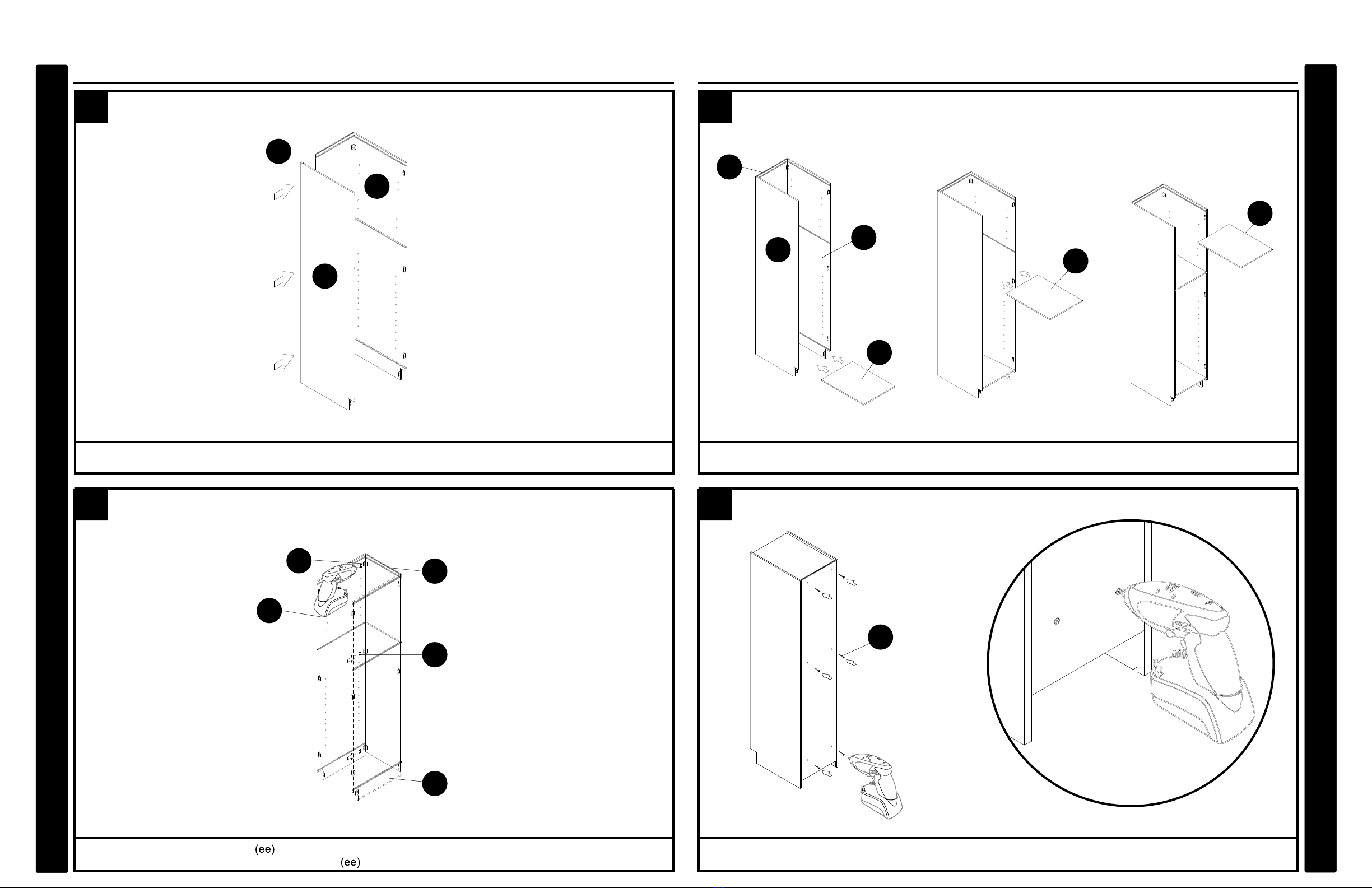

Attach the box back panel (C) to the right box side panel (A2).
Fije el panel posterior de la caja (C) al panel lateral derecho de la caja (A2).
A1
EE
ee
A2
EE
ee
C
A2
EE
A2
C
Use 1/2” round head phillips screw (ee) x 6
Utilice 6 tornillos Phillips de cabeza redonda de 1/2" (ee)
ee

INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
1
5
1
6
1
7
1
8
Use 1/2” round head phillips screw x 6
Utilice 6 tornillos Phillips de cabeza redonda de 1/2"
A1
A2
C
A2
C
A1
EE
Attach the left box side panel (A1) to the box back panel (C).
Fije el panel lateral izquierdo de la caja (A1) al panel posterior de la caja (C).
ee
C
A2
A1
B
U
L
GG
Insert the box bottom panel (B), fixed shelf (U), and box top panel (L) into the grooves.
Inserte el panel inferior de la caja (B), la repisa fija (U) y el panel superior de la caja (L) en las ranuras.
Fasten box back panel (C) using 1" flat head phillips screw (GG) x 6.
Fije el panel posterior de la caja (C) con 6 tornillos Phillips de cabeza plana de 1" (GG).

INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
1
9
1
10
1
11
1
12
Use 1/2” round head phillips screw (ee) x 12
Utilice 12 tornillos Phillips de cabeza redonda de 1/2" (ee)
D

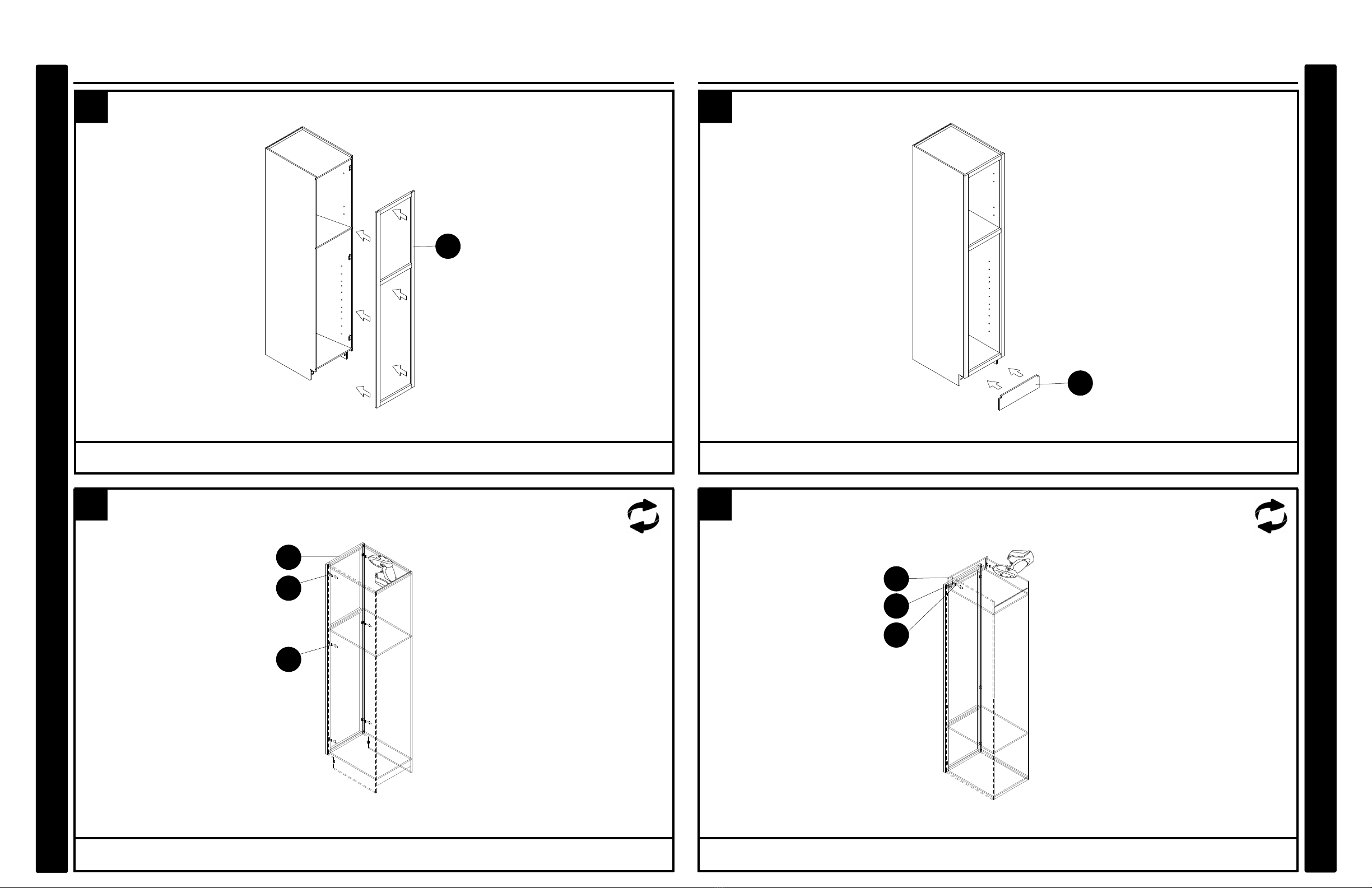

Attach the face frame (D) to the cabinet box.
Fije la estructura frontal (D) a la caja del gabinete.
D
Rotation
E
Attach the toe kick panel (E) to the cabinet box and align with the pre-drilled holes.
Fije el panel del rodapié (E) a la caja del gabinete y alinéelo con los orificios pretaladrados.
Bottom
EE
E
Use 1/2” round head phillips screw (ee) x 4
Utilice 4 tornillos Phillips de cabeza redonda de 1/2" (ee)
EE
ee
ee

INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
1
13
1
14
1
15
1
16
FF
Insert the adjustable shelf clip (FF) into the cabinet where shelves are desired
Inserte el sujetador de repisa ajustable (FF) en el gabinete donde desea las repisas.
K
K
Insert the adjustable shelf (K).
Inserte la repisa ajustable (K).
CC
J
cc1
Insert the hinge (CC) to the door panel (J) and secure the hinge to door use 5/8” flat head phillips screw
x 4 (2 screws for one hinge)
Inserte la bisagra (CC) en el panel de la puerta (J) y fije la bisagra a la puerta con 4 tornillos Phillips de cabeza plana
de 5/8" (cc1) (2 tornillos para una bisagra).
CC
Q
Insert the hinge (CC) to the door panel (Q) and secure the hinge to door use 5/8” flat head phillips screw 1
x 6 (2 screws for one hinge)
Inserte la bisagra (CC) en el panel de la puerta (Q) y fije la bisagra a la puerta con 6 tornillos phillips de cabeza plana
de 5/8" (cc1) (2 tornillos para una bisagra).
cc1

INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
1
17a
1
17b
1
17c
1
18
J
Q
CC

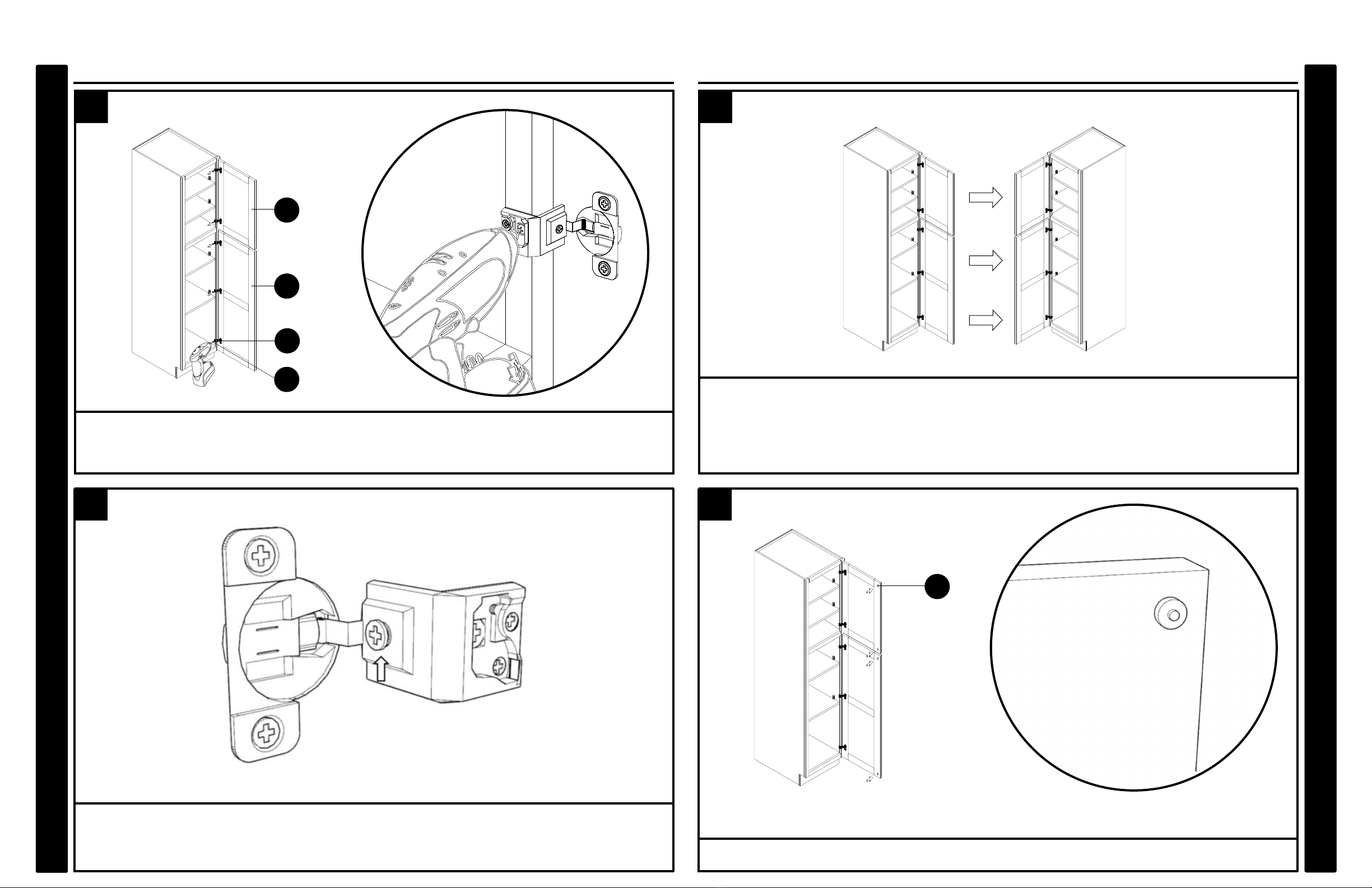

Locate the pre-drilled holes in the door opening of the face frame and use 3/4” round head phillips screw (cc2) x 5 to
attach the door panel (J & Q) to the face frame (D).
Ubique los orificios pretaladrados en la abertura de la puerta del marco frontal y use 5 tornillos Phillips de cabeza
redonda de 3/4" (cc2) para sujetar el panel de la puerta (J y Q) al marco frontal (D).
cc2
HH
If the door is not level when it is installed, the customer will need to turn the screw clockwise to extend the hinge or
counterclockwise to shorten the hinge.
Si la puerta no está nivelada durante la instalación, el cliente deberá girar el tornillo en dirección de las manecillas del
reloj para extender la bisagra o en dirección contraria a las manecillas del reloj para acortar la bisagra.
Optional
To reverse the door, unscrew the 3/4" round head phillips screws from each hinge and remove the door panel. Then,
reverse the door panel and drill the 3/4” round head phillips screws to each hinge through the pre-drilled holes to
tighten the hinges with cabinet face frame.
Para invertir la puerta, extraiga los tornillos Phillips de cabeza redonda de 3/4" de cada bisagra y retire el panel de la
puerta. Luego, invierta el panel de la puerta e inserte los tornillos Phillips de cabeza redonda de 3/4" en cada bisagra
a través de los orificios pretaladrados para apretar las bisagras con el marco frontal del gabinete.
HH
Attach the rubber bumper (HH) to the top and bottom corner of the door panel (J).
Fije el tope de goma (HH) a la esquina superior e inferior del panel de la puerta (J).

INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
1
19
MORE INFORMATION/MÁS INFORMACIÓN
To see a video of the assembly process and to get information on the suggested installation process scan here.
Para ver un video del proceso de ensamblaje y obtener información sobre el proceso de instalación sugerido, escanee
aquí.
SCAN HERE FOR VIDEO ASSEMBLY AND INSTALLATION INSTRUCTIONS.
ESCANEE AQUÍ PARA VER UN VIDEO CON LAS INSTRUCCIONES DE ENSAMBLAJE E INSTALACIÓN.
