Information importante
Information importante
Guide de
l’utilisateur du
moniteur HDTV
Transforme encore le divertissement.

Ce symbole indique une « tension
dangereuse » dans le produit qui
présente un risque d’électrocution
ou de blessure.
AVERTISSEMENT
Afin de réduire le risque d’incendie et de choc
électrique, ne pas exposer ce produit à la pluie
ou l’humidité.
Attention : Afin de réduire le risque de choc électrique, ne pas enlever le couvercle (ou l’arrière). Ne
contient aucune pièce réparable par l’utilisateur. Confiez l’entretien à du personnel qualifié.
Ce symbole indique des instructions
importantes accompagnant le produit.
ATTENTION
RISQUE DE CHOC
ÉLECTRIQUE. NE PAS OUVRIR.
Ne pas exposer l’appareillage à de l’écoulement ou des éclaboussures et ne placer dessus aucun objet rempli
de liquides, comme des vases.
Se reporter à l’étiquette d’identification/capacité nominale située sur le panneau arrière du produit pour
connaître la tension de fonctionnement adéquate.
Le règlement de la FCC stipule que toute modification non autorisée de ce produit peut annuler le privilège
d’utilisation de l’utilisateur.
Caution : L’utilisation de jeux vidéo ou tout autre accessoire projetant des images fixes pendant des
périodes prolongées peut entraîner une impression permanente sur l’écran (ou sur l’écran des
téléviseurs àprojection). DE PLUS, certains logos de réseaux/programmes, numéros de téléphone,
bordures noires (côtés, haut et bas) etc., peuvent entraîner des dommages similaires. Ces dommages ne
sont pas couverts par votre garantie.
Àl’installateur de câble : L’article 54 du Code canadien de l’électricité, partie 1 (article 820-40 du code de
l’électricité des États-Unis) énonce des directives de mise à la terre et stipule que le fil de terre du câble doit
être connecté au système de mise à la terre de l’édifice, aussi près que possible du point d’entrée.
Avertissement : Ne pas utiliser la fonction d’arrêt sur image pendant de longues périodes. Ceci peut
entraîner une impression permanente de l’image sur le tube à image. Ces dommages ne sont pas couverts
par votre garantie. Appuyez en tout temps sur n’importe quel bouton ou touche pour désactiver la fonction
d’arrêt sur image.
Enregistrement du produit
Veuillez remplir la carte d’enregistrement du produit (emballée séparément) et la retourner immédiatement. Le renvoi de cette carte nous permet de vous contacter
si nécessaire.
Information sur le produit
Conservez votre facture comme preuve d’achat ainsi que pour obtenir des pièces ou un service sous garantie. Attachez-la ici et inscrivez le numéro de série et de
modèle dans le cas où vous en auriez besoin. Les numéros se trouvent sur le produit.
N°de modèle __________________________________________________________________________________________________________________
N°de série ____________________________________________________________________________________________________________________
Date d’achat : _________________________________________________________________________________________________________________
Détaillant / Adresse / Téléphone : __________________________________________________________________________________________________
Informations importantes
Ce symbole indique que ce produit incorpore une double
isolation entre la tension principale dangereuse et les pièces
accessibles à l’utilisateur. Lors de l’entretien, utiliser des pièces
de rechange identiques.

1
Information importante
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ
1. Lire ces instructions.
2. Conserver ces instructions.
3. Tenir compte de tous les avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil près de l’eau.
6. Nettoyer seulement avec un chiffon sec.
7. Ne bloquer aucune ouverture de ventilation. Installer selon les instructions du fabricant.
8. Ne pas installer près d’une source de chaleur, comme des radiateurs, des registres de chaleur, des poêles ou autres appareils (comme des
amplificateurs) qui produisent de la chaleur.
9. Ne pas modifier les éléments de sécurité de votre fiche avec mise à la terre. Une fiche polarisée est composée de deux lames dont l’une est plus
large. Une fiche de type mise à la terre comporte deux lames et une troisième sous forme de broche. La lame la plus large ou la troisième broche
sont fournies pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consultez un électricien pour qu’il remplace la prise désuète.
10. Protéger le cordon d’alimentation de manière à ce qu’on ne puisse marcher dessus ou le pincer, surtout au niveau de la fiche, de la prise ou à la
sortie du cordon de l’appareil.
11. N’utiliser que les raccords ou les accessoires spécifiés par le fabricant.
12. Utiliser seulement un chariot, un pied, un trépied, un support ou une table recommandés ou vendus par le fabricant. Si un chariot
est utilisé, déplacer avec précaution l’ensemble chariot / appareil afin d’éviter qu’il ne bascule et entraîne des blessures.
13. Débrancher cette appareillage pendant les orages électriques ou s’il n’est pas utilisé pendant de longues périodes.
14. Confier l’entretien à du personnel qualifié. Faire réparer l’appareillage s’il a été endommagé de quelque manière, comme un cordon
d’alimentation endommagé, du liquide versé ou des objets tombés sur l’appareil, une exposition à la pluie ou à l’humidité, s’il ne fonctionne pas
normalement ou s’il est tombé.
Si une antenne extérieure est connectée au récepteur du téléviseur, s’assurer que le système d’antenne est mis à la terre afin d’assurer un certain degré
de protection contre les poussées momentanées de tension et les accumulations de
charges statiques. Aux É.-U., la section 810-21 du Code national de l’électricité et au
Canada, la partie 1 du Code canadien de l’électricité fournit des informations relatives
à la mise à la terre adéquate d’un système d’antenne. Voir la figure à droite pour plus
de détails.
Afin d’assurer la ventilation adéquate de ce produit, conserver un espace de 10 cm (4
DESCENTE
D’ANTENNE
PRISE DE TERRE
FILS DE TERRE
(SECTION 810-21 DU NEC)
PRISES DE TERRE
SYSTÈME D’ÉLECTRODES DE
TERRE DU SERVICE ÉLECTRIQUE
(NEC ART 250, PIÉCE H)
ÉQUIPEMENT DE
SERVICE ÉLECTRIQUE
DISPOSITIF DE
DÉCHARGE D’ANTENNE
(SECTION 810-20 DU NEC)
Exemple De Mise ÀLa Terre De L’antenne
Selon Le Code National De L’électricité
po) sur le dessus et sur les côtés du téléviseur et 5
cm (2 po) entre l’arrière du téléviseur et les autres
surfaces.

2
Introduction

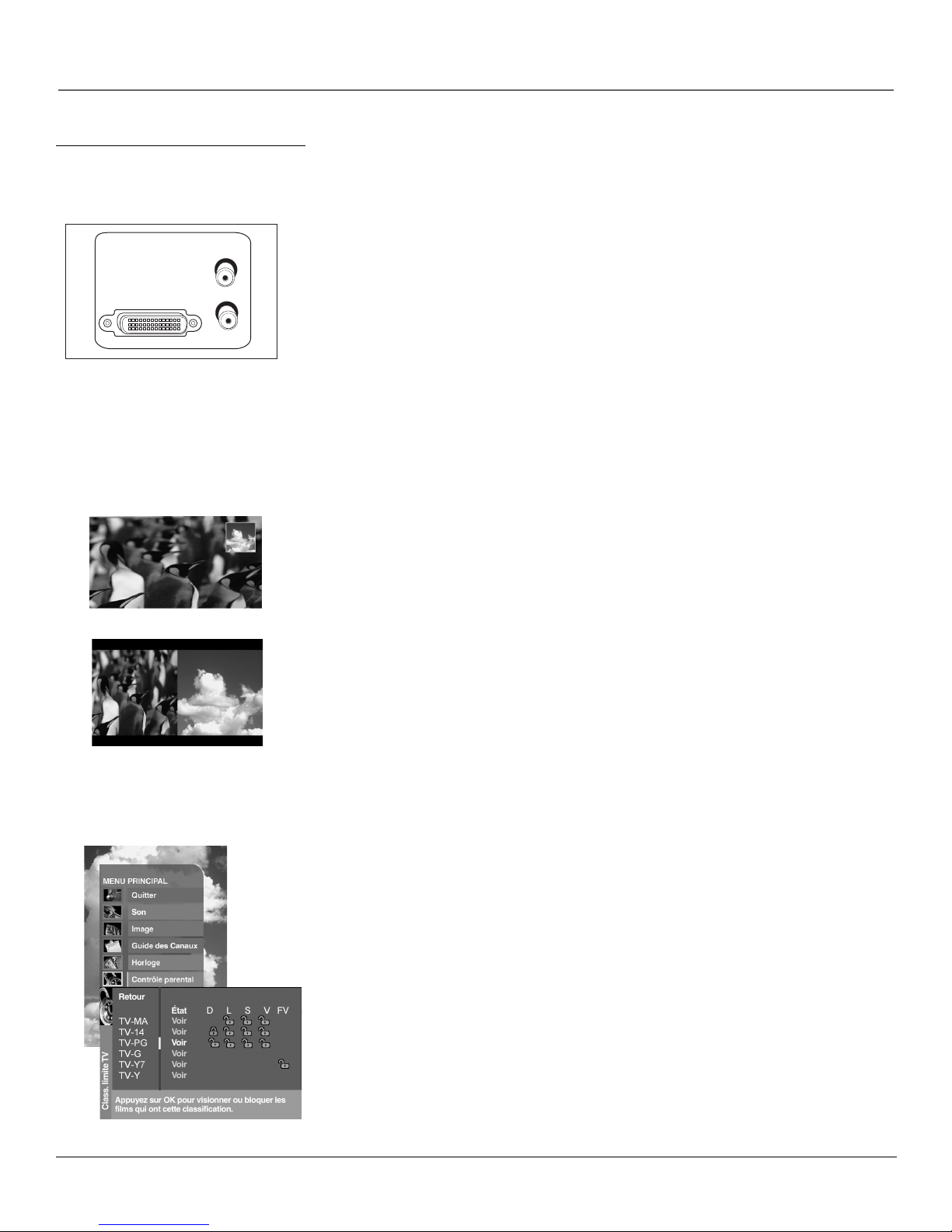

Aperçu des fonctions principales
Votre téléviseur est doté de fonctions conçues pour rehausser le plaisir de regarder la télévision. En voici un résumé.
Le chapitre 3 fournit de plus amples renseignements sur les autres fonctions du téléviseur et leur utilisation.
Entrée DVI-HDTV
Permet de connecter un récepteur HD avec une sortie DVI.
•DVI (Digital Visual Interface) (Interface visuelle numérique) Offre une interface vidéo non
comprimée développée pour une connexion numérique à grand calibre. Il supporte une couche
de graphiques à haute résolution requis par certains services de navigation de guides de
programmation électroniques et par d’autres services interactifs. La technologie DVD combinée
avec la technologie HDCP (High bandwidth Digital Content Protection) (protection de contenu
numérique à grand calibre), protège la connexion numérique. La vitesse de la connexion DVI
est de 1080i pour le HDTV à un taux de 1,78 gibabit par seconde.
Dolby* virtuel
Disponible seulement pour les signaux stéréo. Crée une expérience de son ambiophonique virtuel
à partie de deux haut-parleurs en utilisant le décodage Dolby Pro Logic. Il donne l’impression
d’être entouré par des haut-parleurs supplémentaires.
PIP (image-dans-l’image) et POP (image-hors-l’image)
Description : La fonction PIP vous permet de regarder deux canaux en même temps : le premier
canal sur l’écran principal et le second dans une petite fenêtre incrustée. POP vous permet de
visionner deux canaux en même temps : un canal du côté gouche de l’écran (l’image principale) et
l’autre du côté droit.
Exigences : Appuyez sur la touche PIP pour afficher la fenêtre PIP. Appuyez de nouveau pour
afficher l’option POP. Le chapitre 3 fournit des instructions détaillées sur l’utilisation des fonctions
PIP et POP.
DVI-HDTV
L/ MONO
R
* Dolby est une marque de commerce déposée de Dolby Laboratories.

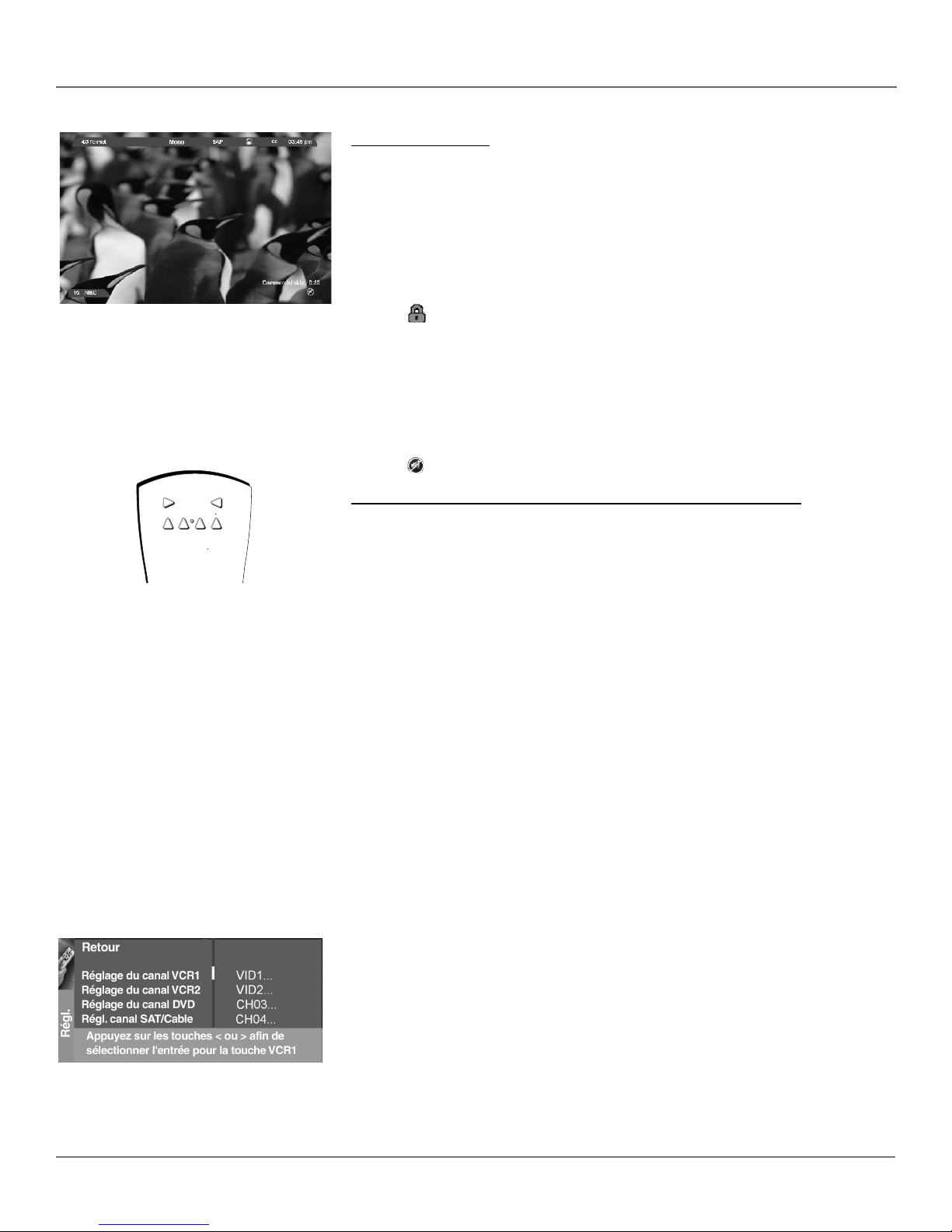

Syntonisation automatique
Description : Cette fonction vous permet de régler le téléviseur de façon à ce qu’il se syntonise
automatiquement sur un canal précis lorsque vous appuyez sur la touche d’un composant
spécifique (magnétoscope, lecteur DVD etc.) sur la télécommande.
Exigences : Sélectionnez Syntonisation automatique dans le système de menus du téléviseur.
(Détails au chapitre 3)
Puce V : Contrôle parental
Description : Vous pouvez bloquer les émissions et les films selon leur contenu thématique et leur
catégorie d’âge.
Exigences :
• Réglez le menu Contrôle parental dans le Menu principal du téléviseur (détails au chapitre 3).
• Pour que vous puissiez bloquer une émission, il faut qu’elle soit télédiffusée avec son code.
• Vous devez verrouiller la fonction Contrôle parental pour que ces paramètres soient appliqués.
Exemple de POP
Exemple de PIP

3
Table des matières
INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ1
Introduction
Aperçu des fonctions principales.............................. 2
Entrée DVI-HDTV ................................................2
Dolby* virtuel......................................................2
PIP (image-dans-l’image) et POP
(image-hors-l’image).......................................2
Syntonisation automatique................................2
Puce V : Contrôle parental .................................2
Chapitre 1 : Réglage et connexions
Points à prendre en contion avant d’effectuer
les connexions ........................................................ 5
Prévenez les surtensions .....................................4
Protégez vos composants contre la surchauffe.4
Disposez les câbles correctement pour éviter
toute interférence audio ................................4
Informations de sécurité importantes concernant
le support et la base .......................................4
Utilisez un éclairage indirect..............................4
Câbles nécessaires pour connecter des
composants à votre téléviseur. .......................4
Choix de votre connexion.......................................... 5

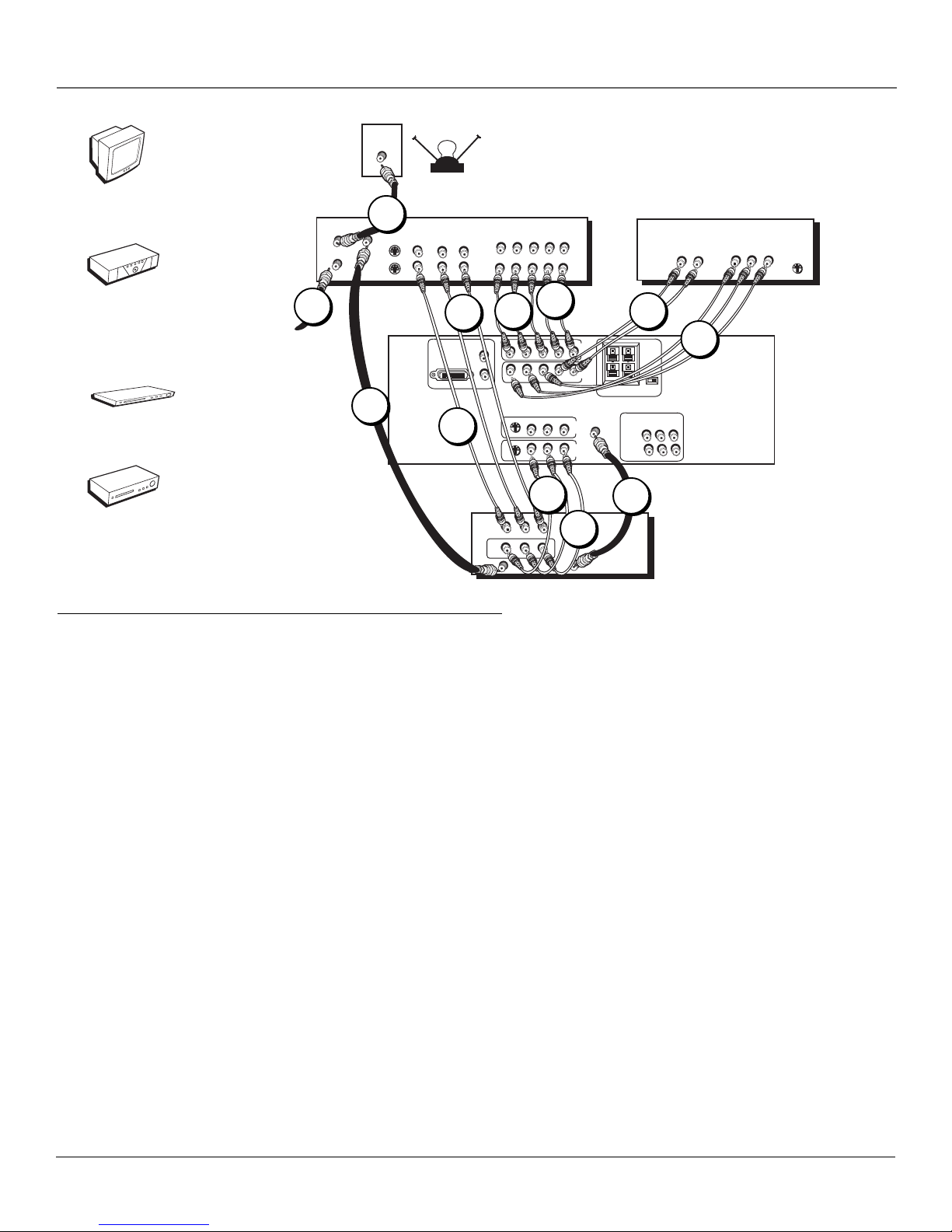

Téléviseur + récepteur HD + magnétoscope +
lecteur DVD................................................................. 6

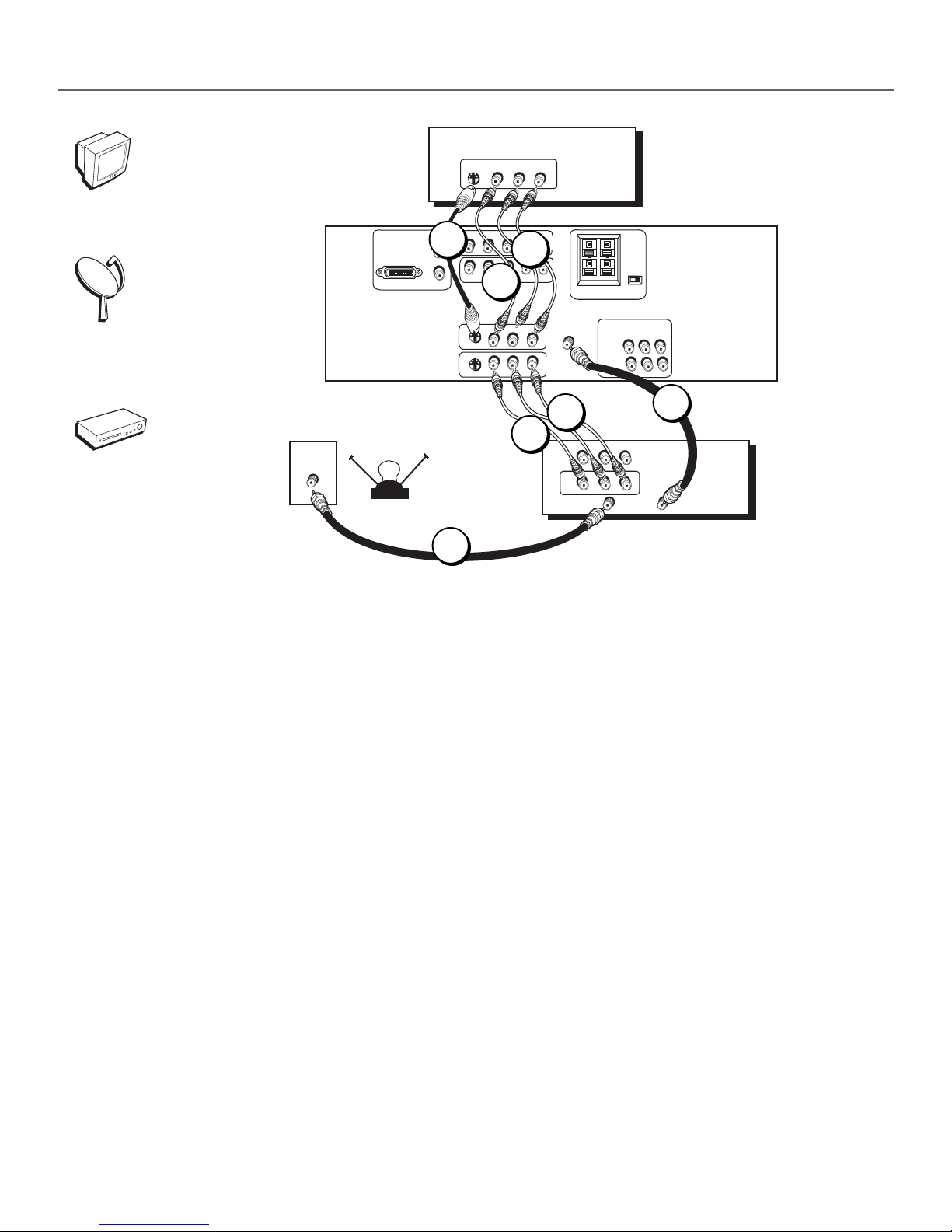

Téléviseur + récepteur satellite + magnétoscope ... 7

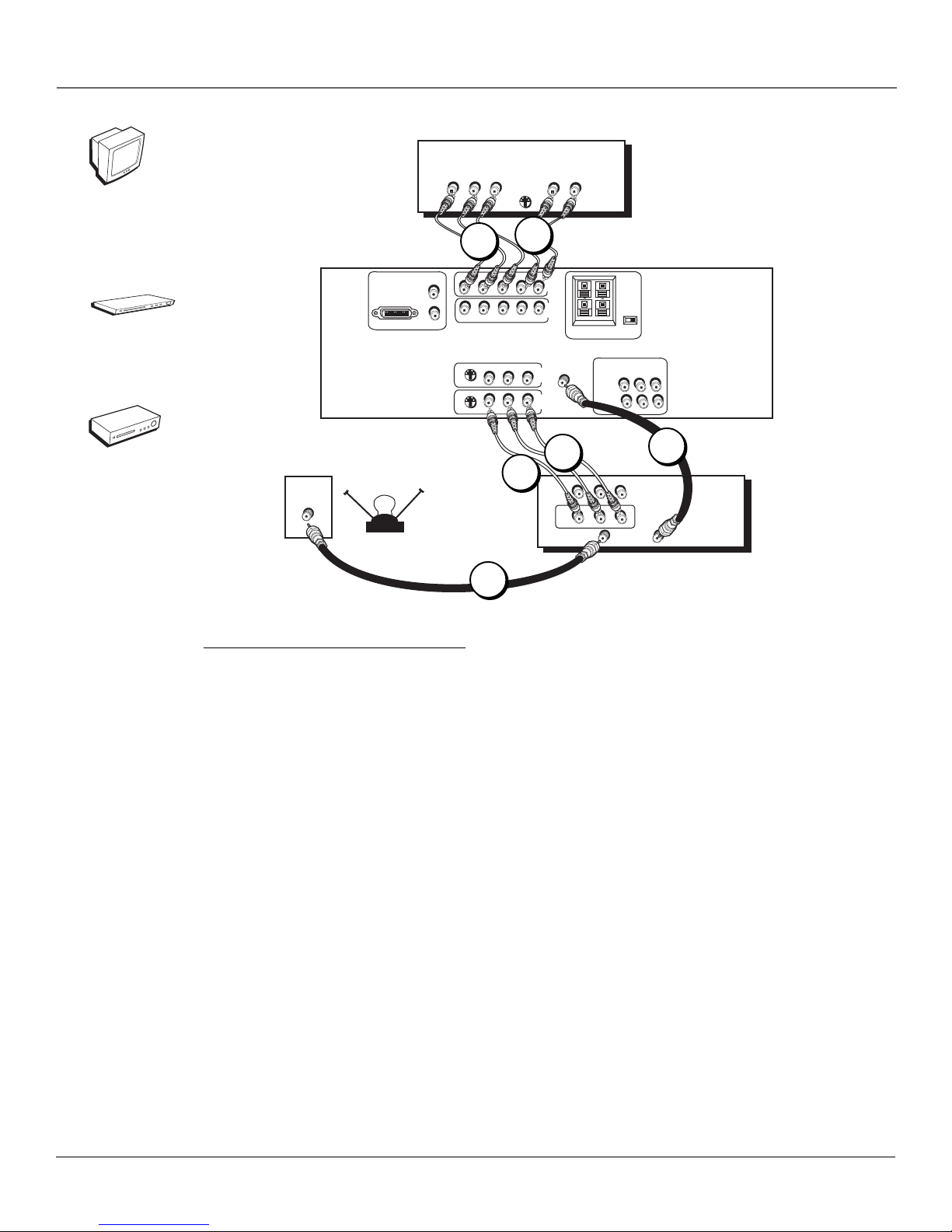

Téléviseur + DVD + magnétoscope ........................... 8
Téléviseur + récepteur A/V ou haut-parleurs.......... 9
Explication des prises............................................... 10
L’avant de votre téléviseur ...................................... 11
Entrées avant ....................................................11
Boutons du panneau avant ..............................11
Branchement du téléviseur ..................................... 11
Insertion des piles dans la télécommande ............. 11
Mise en marche du téléviseur ................................. 11
Exécution du réglage initial .................................... 11

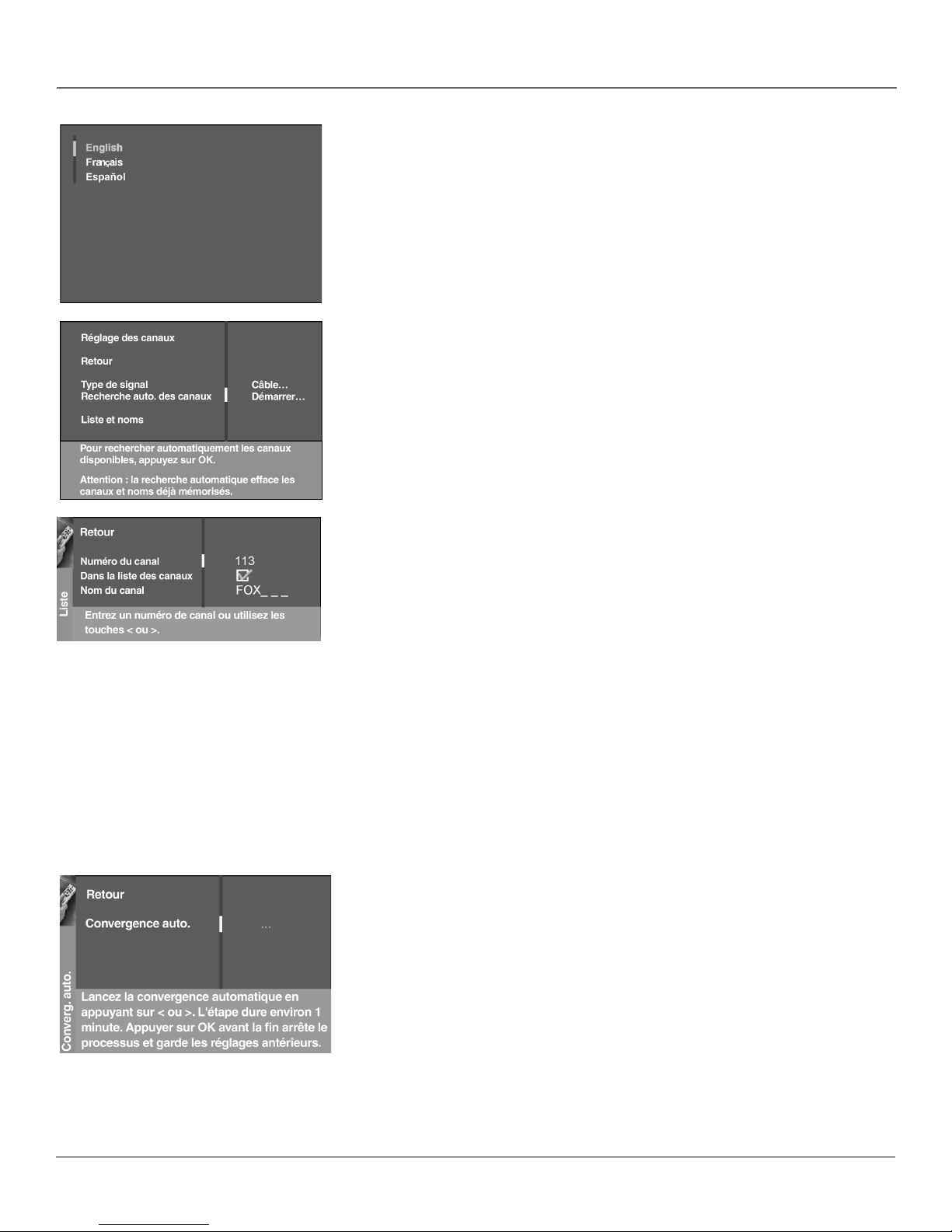

Réglage de la langue d’affichage ....................12
Recherche automatique complète de
canaux............................................................12
Modification de Listes et noms ........................12
Convergence automatique (pour les modèles
D40W20 et D52W20) ....................................12
Chapitre 2 : Utilisation de la télécommande
Les touches de la télécommande............................ 13
Utilisation de la touche INPUT .........................14
Programmation de la télécommande pour
commander d’autres composants ........................... 14
Comment savoir si vous devez programmer
la télécommande ..........................................14
Programmation de la télécommande..............14
Comment utiliser la télécommande une fois que
vous l’avez programmée ..............................15
Codes de télécommande .......................................... 15
Chapitre 3 : Utilisation des fonctions du
téléviseur
Bannière du canal .................................................... 17
Pourquoi utiliser la fonction de syntonisation
automatique ............................................................. 17
Comment régler la fonction de syntonisation
automatique..................................................17
Contrôle parental et puce V.................................... 18
Comment fonctionne la puce V .......................18
Classification limite TV .....................................19
Blocage de thèmes particuliers ........................20
Pour visualiser les thèmes particuliers .............20
Classification limite films (puce V) ...................20
Blocage des émissions sans classification ........21
Verrouillage / déverrouillage du contrôle
parental .........................................................21
Blocage du panneau avant ..............................21
Utilisation de PIP (image-dans-l’image) et
POP (image-hors-l’image)................................... 21
Touches PIP et POP............................................21
Chapitre 4 : Utilisation du système de menus
du téléviseur
Menu Son .................................................................. 22
Menu Image .............................................................. 23
Menu Guide des canaux .......................................... 23
Menu Horloge ........................................................... 24
Menu Contrôle parental ..........................................24
Menu PIP ................................................................... 24
Menu Réglage ........................................................... 24
Chapitre 5 : Autres informations
Dépannage ................................................................ 26
Entretien et nettoyage ............................................27
Garantie limitée........................................................ 28
Accessoires ................................................................ 29

Les illustrations contenues dans ce document sont à titre de représentation seulement.
Réglage et connexions
4Chapitre 1
Points à prendre en considération avant d’effectuer les connexions
Prévenez les surtensions
• Connectez tous les composants avant de brancher leurs cordons d’alimentation dans la prise murale.
• Éteignez le téléviseur et (ou) le composant avant de connecter ou de déconnecter un câble.
• Assurez-vous que toutes les antennes et tous les câbles sont mis à la terre correctement. Consultez les Instructions
importantes sur la sécurité à la page 1.
Protégez vos composants contre la surchauffe
• Évitez de bloquer les trous de ventilation sur tous les composants. Disposez les composants de façon que l’air puisse
circuler librement.
• N’empilez pas les composants.
• Lorsque vous placez les composants dans un meuble, assurez-vous que la ventilation est adéquate.
• Si vous connectez un récepteur ou un amplificateur audio, placez-le au sommet du support afin que la chaleur qui en
émane n’affecte pas les autres composants.
Disposez les câbles correctement pour éviter toute interférence audio
• Insérez tous les câbles à fond dans les prises correspondantes.
• Si vous placez des composants au-dessus du téléviseur, placez les câbles sur les côtés du panneau arrière plutôt que de
les laisser pendre au centre.
• Si votre antenne utilise des câbles à deux fils 300 ohms, évitez de les enrouler. De plus, maintenez les câbles à deux fils à
l’écart des câbles audio/vidéo.
Informations de sécurité importantes concernant le support et la base
Choisissez minutieusement l’emplacement de votre téléviseur. Placez le téléviseur sur une base ou un meuble
suffisamment grand et solide pour que le téléviseur ne soit pas renversé, poussé ou tiré. La chute du téléviseur
pourrait entraîner des blessures et (ou) endommager le téléviseur. Consultez les Instructions importantes sur la
sécurité à la page 1.
Utilisez un éclairage indirect
Ne placez pas le téléviseur dans une pièce où il est directement exposé à la lumière du soleil ou à un éclairage. Utilisez
un éclairage modéré ou indirect.
Câbles nécessaires pour connecter des composants à votre téléviseur
Les illustrations ci-dessous indiquent les câbles nécessaires pour les connexions représentées dans ce manuel.
Câbles audio/vidéo Câble coaxial Câbles vidéo à composantes
(Y•Pr•Pb)
Câble S-vidéo

Les illustrations contenues dans ce document sont àtitre de représentation seulement.
Réglage et connexions
Chapitre 1 5
Téléviseur
Magnétoscope
Téléviseur
Composants Câbles Bielle Consulter...
requis Titre
Coaxial
Audio/vidéo
Vidéo à composantes
Téléviseur +
récepteur HD +
lecteur DVD +
magnétoscope
page 6
Téléviseur +
récepteur
satellite +
magnétoscope
page 7
Téléviseur
Magnétoscope
Coaxial
Audio/vidéo
Vidéo à composantes
Téléviseur +
lecteur DVD +
magnétoscope
page 8
Choix de votre connexion
Vous pouvez brancher votre téléviseur de plusieurs façons. Veuillez utiliser le tableau suivant pour déterminer le
type de connexion qui vous convient le mieux. Voyez la page indiquée et effectuez la connexion.
Nota :Sivouspréfér ez,nous pouvonsvous fournirle nomd’unr eprésentantdeservice autoriséqui,moyennant desfr ais,se r endra
chezvouspourinstallervotr esystèmededivertissementélectr oniqueetpourvousmontr eràl’utiliser .Pourobtenirdesdétailssur ce
service,appelezle 1888 206-3359.
RécepteurHD
DVD
Satellite
Magnétoscope
Coaxial
Audio/vidéo
S-vidéo
DVD
Pour obtenir des informations générales sur la connexion d’un récepteur A/V ou de haut-parleurs à votre téléviseur, voyez la
page 9.

Les illustrations contenues dans ce document sont à titre de représentation seulement.
Réglage et connexions
6Chapitre 1
Téléviseur + récepteur HD + magnétoscope + lecteur DVD
1. Assurez-vous d’avoir connectéle câble ou l’antenne/satellite àvotre magnétoscope.
A. Connectez le câble coaxial de votre prise de câble ou d’antenne à l’entrée d’antenne sur le récepteur HD.
B. Connectez l’antenne parabolique à l’entrée satellite du récepteur HD.
2. Connectez le récepteur HD au téléviseur.
A. Connectez les câbles audio (blanc et rouge) dans les prises CMP1 L/MONO et R à l’arrière du téléviseur et dans les prises de sortie audio du récepteur
HD.
B. Connectez les trois câbles de grade vidéo aux prises CMP1 Y, PB, PRà l’arrière du téléviseur et aux prises Y, PB, PRdu récepteur HD.
Nota : Les prisesY , PB , PRenvoient lesignal du câblenumériqueau téléviseur .
Sivotr erécepteurHD comporteune sortieDVI, connectezle récepteurHDau téléviseuravec uncâbleDVI. Assur ez-vousde connecterlescâblesaudiogaucheet dr oitaux prises
DVIL/MONOet Rdutéléviseur .
3. Connectez le récepteur HD au magnétoscope.
A. Connectez un câble coaxial à l’entrée d’antenne du récepteur HD et à l’entrée d’antenne du magnétoscope.
B. Connectez les câbles audio (blanc et rouge) aux prises de sortie audio du récepteur HD et aux prises d’entrée audio du magnétoscope.
C. Connectez le câble vidéo à la prise de sortie vidéo du récepteur HD et à la prise d’entrée vidéo du magnétoscope.
4. Connectez le magnétoscope au téléviseur.
A. Connectez un câble coaxial à la sortie d’antenne du magnétoscope et à la prise ANTENNA/CABLE du téléviseur.
B. Connectez les câbles audio (blanc et rouge) dans les prises VID2 L/MONO et R à l’arrière du téléviseur et dans les prises de sortie audio du magnétoscope.
C. Connectez le câble vidéo à la prise vidéo VID2 V à l’arrière du téléviseur et à la prise de sortie vidéo du magnétoscope.
5. Connectez le lecteur DVD au téléviseur.
A. Connectez les câbles audio (blanc et rouge) dans les prises CMP2 L/MONO et R à l’arrière du téléviseur et dans les prises de sortie audio du lecteur DVD.
B. Connectez les trois câbles de grade vidéo aux prises CMP2 Y, PB , PRà l’arrière du téléviseur et aux prises Y, PB, PRdu lecteur DVD.
Nota :Sivotr electeur DVDne comportepas deprisesY ,PB ,P R ,mais aune priseS-vidéo,connectez lelecteur àlaprise VID1S-VIDEO dutéléviseuraveclecâbleS-vidéo.
Sivotr electeur DVDne comportepas deprise S-vidéo,connectez-leàla priseVID1 V(vidéo)du téléviseuravecun câblevidéo.
Important :Sivous utilisezla priseVID1 S-VIDEOou V(vidéo)du téléviseurpourconnecter lelecteur DVD,vous devezconnecterlescâblesaudioaux prisesVID1 L/MONOet Rdu
téléviseur .
Voyez la page 12
R
ANTENNA/
CABLE
R
S-VIDEO
AUDIO/VIDEO OUTPUT
FIXED AUDIO
VARIABLE
AUDIO
EXTERNAL SPEAKERS
EXT/INT
LEFT
RIGHT
+
DVI-HDTV
TÉLÉVISEUR
L/ MONO
R
YP
B P R
ANTENNA IN
VIDEO AUDIO R
ANTENNA OUT
IN
OUT
Magnétoscope
VIDEO AUDIO LR
VIDEO AUDIO
RL
RÉCEPTEUR HD
YP
B
P R
S-VIDEO
LECTEUR DVD
CMP1 CMP2
L/ MONO
R
YP
B P R
L/ MONO
R
V
VID1
S-VIDEO
L/ MONO
R
V
VID2
+
L/MONO
R
L
V
R
L
SUBWOOFER
L
LR
AUDIO OUT
COMPONENT INPUTS
COMPOSITE INPUTS
LR
YP
B P R
ANT IN
SAT IN
S-VIDEO
LR
YP
B P R
CÂBLE
ANTENNE
O
U
Récepteur Satellite
ANT OUT
Téléviseur
Magnétoscope
Récepteur HD
DVD
1A
2A
2B
3A
4A
4B
1B 3B
4C
3C
5A
5B

Les illustrations contenues dans ce document sont àtitre de représentation seulement.
Réglage et connexions
Chapitre 1 7
Téléviseur + récepteur satellite + magnétoscope
1. Connectez le magnétoscope au téléviseur.
A. Connectez un câble coaxial à la sortie d’antenne du magnétoscope et à la prise ANTENNA/CABLE du téléviseur.
B. Connectez les câbles audio (blanc et rouge) dans les prises VID2 L/MONO et R à l’arrière du téléviseur et dans les prises de
sortie audio du magnétoscope.
C. Connectez le câble vidéo à la prise vidéo VID2 V (vidéo) à l’arrière du téléviseur et à la prise de sortie vidéo du
magnétoscope.
2. Assurez-vous d’avoir connectéle câble ou l’antenne àvotre magnétoscope.
Connectez le câble coaxial de votre prise de câble ou d’antenne à l’entrée d’antenne sur le magnétoscope.
3. Connectez le récepteur satellite au téléviseur.
A. Connectez les câbles audio (blanc et rouge) dans les prises VID1 L/MONO et R à l’arrière du téléviseur et dans les prises de
sortie audio du récepteur satellite.
B. Connectez le câble vidéo à la prise vidéo VID1 V (vidéo) à l’arrière du téléviseur et à la prise de sortie vidéo du récepteur
satellite.
C. Si votre récepteur satellite comporte une prise S-vidéo, connectez le câble S-vidéo (au lieu du câble vidéo à l’étape B) à la
prise S-VIDEO du téléviseur et à la prise S-VIDEO du récepteur satellite.
Voyez la page 12
Satellite
ANTENNA/
CABLE
S-VIDEO
AUDIO/VIDEO OUTPUT
FIXED AUDIO
VARIABLE
AUDIO
EXTERNAL SPEAKERS
EXT/INT
LEFT
RIGHT
+
DVI-HDTV
L/ MONO
R
YP
B P R
ANTENNA IN
VIDEO AUDIO
O
L
R
ANTENNA OUT
IN
OUT
VIDEO AUDIO LR
CMP1 CMP2
L/ MONO
R
YP
B P R
L/ MONO
R
V
VID1
S-VIDEO
L/ MONO
R
V
VID2
+
L/ MONO
R
L
V
R
L
SUBWOOFER
L
COMPONENT INPUTS
COMPOSITE INPUTS
VIDEO AUDIO LR
S-VIDEO
R
RÉCEPTEUR
SATELLITE
TÉLÉVISEUR
CÂBLE
ANTENNE
O
U
MAGNÉTOSCOPE
1A
1B
2
3B
Magnétoscope
Téléviseur
1C
3A
3C

Les illustrations contenues dans ce document sont à titre de représentation seulement.
Réglage et connexions
8Chapitre 1
ANTENNA/
CABLE
S-VIDEO
AUDIO/VIDEO OUTPUT
FIXED AUDIO
VARIABLE
AUDIO
EXTERNAL SPEAKERS
EXT/INT
LEFT
RIGHT
+
DVI-HDTV
L/ MONO
R
YP
B P R
ANTENNA IN
VIDEO AUDIO
O
L
R
ANTENNA OUT
IN
OUT
VIDEO AUDIO LR
ANTENNE
O
U
CMP1 CMP2
L/ MONO
R
YP
B P R
L/ MONO
R
V
VID1
S-VIDEO
L/ MONO
R
V
VID2
+
L/ MONO
R
L
V
R
L
SUBWOOFER
L
COMPONENT INPUTS
COMPOSITE INPUTS
YAUDIO PBPR
S-VIDEO
LR
R
Lecteur DVD
TÉLÉVISEUR
MAGNÉTOSCOPE
CÂBLE
Téléviseur + DVD + magnétoscope
1. Connectez le lecteur DVD au téléviseur.
A. Connectez les câbles audio (blanc et rouge) dans les prises CMP1 L/MONO et R à l’arrière du téléviseur et dans les prises de
sortie audio du lecteur.
B. Connectez les trois câbles de grade vidéo aux prises CMP1 Y, PB , PRà l’arrière du téléviseur et aux prises Y, PB , PRdu lecteur
DVD.
Nota :
Sivotr e lecteurDVD necomporte pasde prisesY ,P B ,P R , maisa uneprise S-vidéo,connectezle lecteuràlaprise VID1S-VIDEO dutéléviseuravec
lecâbleS-vidéo.
Sivotr electeur DVDne comportepas deprise S-vidéo,connectez-leàla priseVID1 V(vidéo)du téléviseuravecun câblevidéo.
Important :Sivous utilisezla priseVID1 S-VIDEOou V(vidéo)dutéléviseurpourconnecter lelecteur DVD,vousdevez connecterles câblesaudio
auxprisesVID1 L/MONOet Rdu téléviseur .
2. Connectez le magnétoscope au téléviseur.
A. Connectez un câble coaxial à la sortie d’antenne du magnétoscope et à la prise ANTENNA/CABLE du téléviseur.
B. Connectez les câbles audio (blanc et rouge) dans les prises VID2 L/MONO et R à l’arrière du téléviseur et dans les prises de
sortie audio du magnétoscope.
C. Connectez le câble vidéo à la prise vidéo VID2 V (vidéo) à l’arrière du téléviseur et à la prise de sortie vidéo du
magnétoscope.
3. Assurez-vous d’avoir connectéle câble ou l’antenne àvotre magnétoscope.
Connectez le câble coaxial de votre prise de câble ou d’antenne à l’entrée d’antenne sur le magnétoscope.
Voyez la page 12
1A
2A
2B
3
Téléviseur
Magnétoscope
DVD
1B
2C
