RDZ ACS SANITANK 200 L User manual

Chiller and Heat Pumps
Chiller e Pompe di Calore
ACS SANITANK
200 L / 300L
TECHNICAL / INSTALLATION MANUAL
MANUALE TECNICO / INSTALLAZIONE
Thermal Storage for Domestic Hot Water
Accumulo Termico per lo stoccaggio di Acqua Calda Sanitaria
FAF0FD000AB.00
03/2019
bit.ly/rdzwebsite

1
ACS SANITANK
•L 200
• L 300 (1 flangia - 1 Flange - 1 Flansch - 1 Bride)
MANUALE DI INSTALLAZIONE E MANUTENZIONE
INSTRUCTION FOR INSTALLATION AND MAINTENANCE
ANWEISUNGEN FÜR MONTAGE UND INSTANDSETZUNG
MANUEL D'INSTALLATION ET D'ENTRETIEN
Cod. 1011 rev.03 01/10/18

2

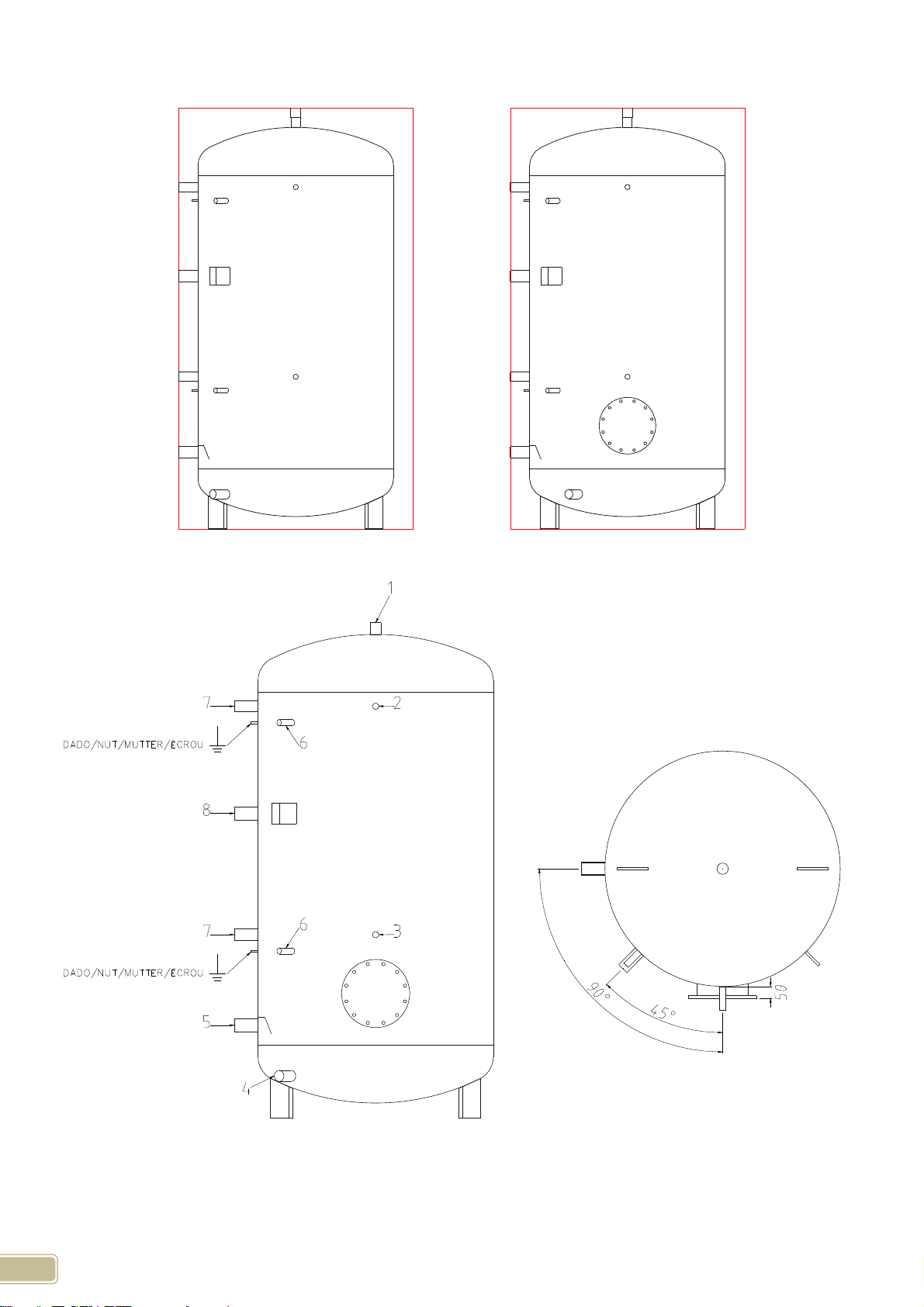

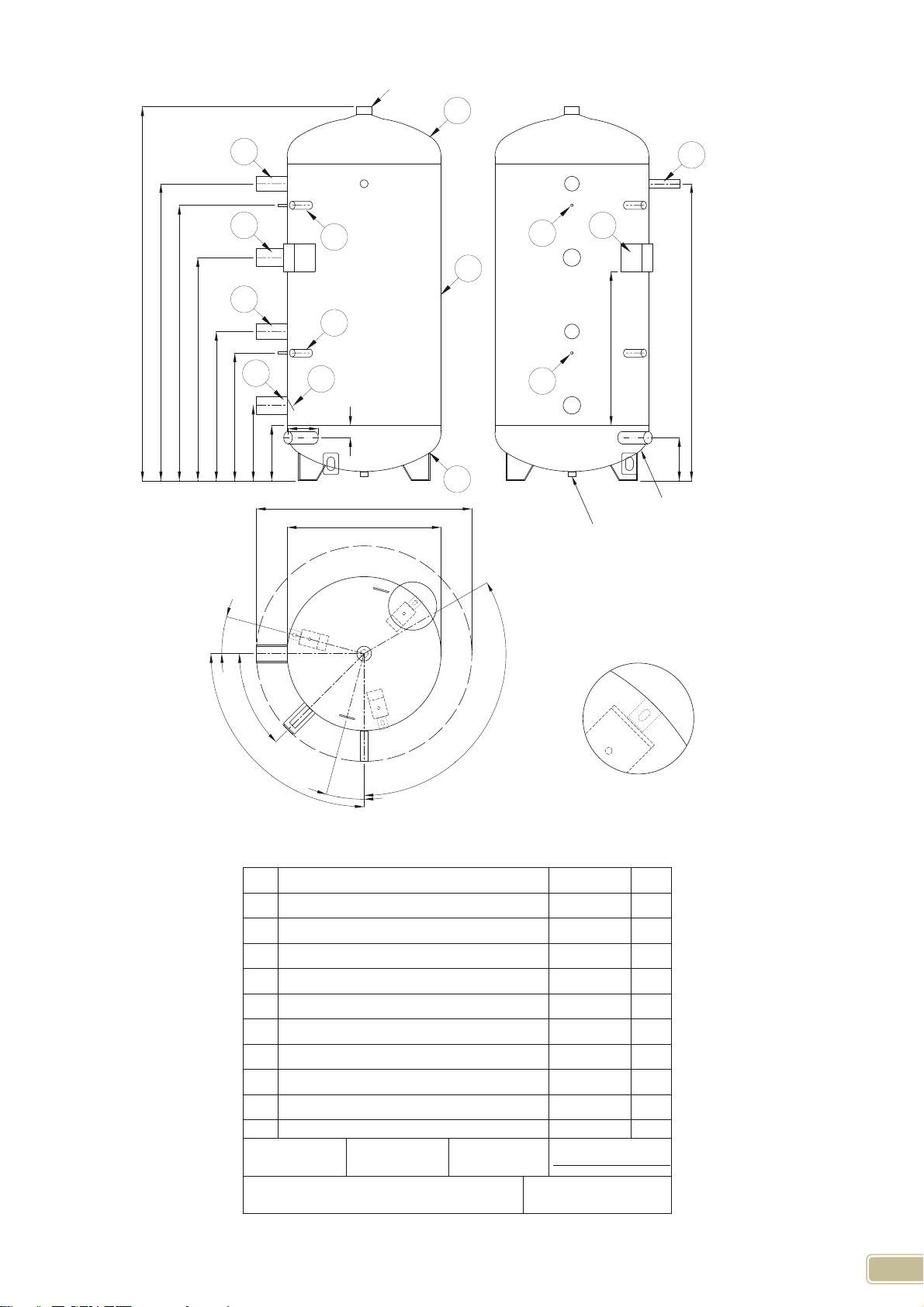

SANITANK 200 L SANITANK 300 L

3
N
°
N° TIPO DI ATTACCO / ANSCHLUßTYP /
CONNECTOR TYPE
MODELLO / MODEL / MODELL / MODÉLE
200 - 300 L
1 Mandata acqua calda / Domestic hot water inlet /
Brauchwarmwasser-Entnahme / Entree eau chaude 1"1/4
2 Termometro / Thermometer / Thermometer /
Thermometre 1/2”
3 Sonda / Feeler / Fühler / Sonde 1/2”
4 Scarico / Drain coil / Entleerung / Vidange 1” 1/4
5 Entrata acqua fredda / Cold water inlet / Kaltwasser -
Vorlauf / Sorte eau froide 1” 1/2
6 Anodo elettr. - sonda / Elect. anode - Feeler / Elektr.
anode - Fühler / Électr. Anode - Sonde 1/2”
7 Anodo / Anode / Anode / Anode 1” 1/4
8
Res. elettrica-Ricircolo / Electric heater-Recirculation /
Elektro-Heizstab-Zirkulation / Res. electrique -
Recirculation
1” 1/2

4
I ISTRUZIONI D'INSTALLAZIONE
Quanto di seguito riportato è determinante per la validità della garanzia.
1. L’installazione deve:
•Essere eseguita da un installatore qualificato.
•Prevedere, dove necessario, un riduttore di pressione per l'acqua in ingresso.
•Prevedere una valvola di sicurezza tarata secondo quanto riportato nell'etichetta dati tecnici applicata sul boiler.
•Prevedere un vaso espansione (vedi tabella dimensionamento vaso d'espansione) commisurato alle dimensioni del boiler (si consiglia
di far eseguire il calcolo da un termotecnico).
2. Prima della messa in funzione è bene verificare il serraggio delle viti della flangia, applicare coppia di 20 Nm.
3. La temperatura del contenuto del boiler deve sempre essere inferiore a 95°C.
4. Deve essere eseguita la pulizia interna ogni 12 mesi.
5. Per evitare la corrosione, gli anodi devono essere controllati ogni 12 mesi ma, dove le acque sono particolarmente aggressive le ispezioni
devono essere eseguite ogni 6 mesi; se l’anodo ha sezione inferiore a 22 mm va sostituito, se ricoperto da calcare va pulito.
6. L'Indice di Langelier dell'acqua, misurato alla temperatura di esercizio, deve essere compreso tra "0" e "+0,4", durezza tra 10°F e 25°F.
ENG INSTALLATION INSTRUCTIONS
What follows is determinant for the warranty validity.
1. The installation must:
•Be executed by a qualified installer.
•Be provided, where necessary, with a pressure water reducing in entrance.
•Be provided with a safety valve according to the technical datas of the boiler.
•Be provided with an expansion vessel (see the measuring board of the expansion vessel) proportioned to the boiler’s dimensions (it’s
advised to size the expansion vessel by a thermal technician).
2. Before starting, you are invited to check the tightening of the hydraulic plug, apply torque 20 Nm.
3. The temperature of the boiler inside must always be under 95°C.
4. Each year an internal cleaning must be done.
5. In order to avoid corrosion, the anodes must be inspected after each 12 months. However, where the water is particularly aggressive, the
inspections must be done each 6 months; if the anode section is less than 22 mm, it must be replaced, if covered with limestone is to be
cleaned.
6. The Langelier Index of water, measured at the operating temperature, must range from "0" to "+0,4", hardness within 10°F and 25°F.
D AUFSTELLUNGSANWEISUNGEN
Alles was folgt ist entscheidend für die Garantie.
1. Die Aufstellung muss:
•Bei einem qualifizierten Installeur durchgeführt werden.
•Ein Wasserdruckminderer in Eingang vorsehen.
•Ein gemäß was auf dem klebenden Speicherzettel der technischen Daten geschrieben ist, tariertes Sicherheitsventil vorsehen.
•Ein zu der Speicherabmessung anpassendes Expansionsgefäß vorsehen (wir raten die Berechnung bei einem Wärmetechniker
herstellen zu lassen).
2. Vor dem Betrieb empfehlen wir die Spannung v. Flanschen u. Schrauben zu prüfen, Drehmoment 20 Nm.
3. Die Temperatur des Speicherinhalt muss immer unter 95°C sein.
4. Man muss alle 12 Monate eine innere Reinigung durchführen.
5. Um die Korrosion zu vermeiden, muessen die Anode alle 12 Monate geprueft werden; falls aggressiven Wassern, muessen die
Inspektionen auf 6 Monaten verkuerzt werden. Wenn der Anodenabschnitt weniger als 22 mm, so muss Anode ersetzt werden, wenn mit
Kalkstein abgedeckt werden gereinigt werden soll.
6. Der Langelier-Index des Wassers, gemessen bei der Betriebstemperatur, muss von "0" bis "+0,4" reichen, Härte innerhalb von 10°F und
25°F.
FR INSTRUCTIONS POUR L’INSTALLATION
Ce quit suit, est déterminant pour la validité de la garantie.
1. L’installation doit:
•Etre exécutée par un installateur agrée.
•Prévoir si necessaire, l'installation d'un riducteur de préssion à l'entrée de l'eau froide.
•Prévoir une soupape de sûreté tarée selon les recommendation inscrites dans l’étiquette des données techniques appliquées au
boiler.
•Prévoir l'installation d'un vase d'expansion (voir la tableau de dimensionnement des vases d'expansion) dimensionné selon la
capacité du ballon (on coseille le dimensionnement par un technicién qualifié).
2. Vérifier avant la mise en route, le serrage de tous les vis du trou d'homme, couple 20 Nm.
3. La température interne du ballon doit être toujours en dessous de 95°C.
4. Le nettoyage interne de la cuve doit être fait tous les 12 mois.
5. Pour éviter la corrosion, les anodes doivent être contrôlées tous les 12 mois. Ce délais est réduit à 6 mois si l’eau est particulièrement
agressives. Si la section d'anode est inférieure à 22 mm, elle doit être remplacée, si elle est couverte avec du calcaire doit être nettoyée.
6. L'index de Langelier de l'eau, mesurée à la température de fonctionnement, doit être compris entre "0" à "+0,4", dureté à 10°F et 25°F.

5
I DIMENSIONAMENTO VASO D’ESPANSIONE:
Prevedere un vaso di espansione commisurato alla dimensione del boiler e al volume d'acqua presente nelle
tubature. Si consiglia di suddividere il volume di espansione in più vasi. Il dimensionamento dei vasi di
espansione deve essere a cura di un installatore o progettista abilitato.
ENG DIMENSIONING OF THE EXPANSION TANK:
Provide an expansion vessel commensurate with the size of the boiler and to the volume of water present in
the pipes. It is advisable to divide the expansion volume in more vessels. The dimensioning of expansion
vessels must be carried out by a qualified installer or designer.
D BEMESSUNG DES EXPANSIONSGEFÄß:
Der Ausdehnungsgefäss muss zur Dimension des Speichers und zum Wassersvolumen der Leitung geeignet
sein. Wir raten Euch, das Ausdehnungsvolumen auf verschiedene Gefäße zu teilen. Die Dimensionierung der
Ausdehnungsgefässe muss bei einem geprüften Installateur oder Entwerfer durchgeführt werden.
FR DIMENSIONNEMENT DU VAS D’EXPANSION:
Prévoir un vase d'expansion adapte a la dimension du ballon et au volume de l'eau dans les tuyaux.
On vous conseille de partager le volume d’expansion en utilisant plusieurs vases.
Le dimensionnement des vases d'expansion doit être effectué par un installateur ou projeteur avec licence.
Tipo
Type
Typ
Typ
Dim. min. vaso esp.
Min. size exp. vessel
Min. Größe Ausgleichsgefaess
Taille min. vase d'exp.
Dim. max. vaso esp.
Max. size exp. vessel
Max. Größe Ausgleichsgefaess
Taille max. vase d'exp.
200 12 18
300 18 25
PRESSIONE MASSIMA DI ESERCIZIO DEL SANITARIO
MAXIMUM WORKING PRESSURE
MAXIMALER BETRIEBSDRUCK 8-10 bar
PRESSION MAXIME D’EXERCICE DU SANITAIRE
PRESSIONE MASSIMA DI ESERCIZIO DELLO SCAMBIATORE
MAXIMUM WORKING PRESSURE HEAT EXCHANGER 10 bar
MAXIMALER BETRIEBSDRUCK WÄRMETAUSCHER
PRESSION MAXIME D’EXERCICE DE L' ÉCHANGEUR
PRESSIONE MASSIMA DI ESERCIZIO DEL RISCALDAMENTO
MAXIMUM WORKING PRESSURE HEATING /
MAXIMALER BETRIEBSDRUCK HEIZUNG
PRESSION MAXIME D’EXERCICE DU CHAUFFAGE
I serbatoi rispettano i requisiti fondamentali della Direttiva Europea 2014/68/UE (P.E.D.) relativa alle attrezzature a pressione, in accordo all'
art. 4.3.
The tanks are produced according to the basic EEC Directives 2014/68/UE (P.E.D.) for the pressure equipments, as in the art. 4.3.
Die Speicher werden nach den 2014/68/UE (P.E.D.) Europäische Druckgeräte Richtlinien hergestellt, germäss Artikel 4.3.
Les ballons sont produit selon les exigences fondamental de la directive européenne 2014/68/UE (P.E.D.) pour les équipements a pression, en
accordance a l' article 4.3.

6
I La Società costruttrice garantisce tutti i propri prodotti che siano corredati del proprio codice
d’identificazione. I reclami per difetti devono pervenire entro il termine di 8 gg. dall’evidenza o a mezzo del foglio di
garanzia accluso, convalidato del ns. punto vendita oppure in forma scritta. Per contestazioni lecite, a ns. giudizio in
base ai difetti riscontrati su ns. esame e/o su perizia da noi riconosciuta, la garanzia consiste nella riparazione in loco
o nella sostituzione del prodotto, franco di spese di trasporto al ns. punto vendita, a fronte restituzione del pezzo
difettoso. Costi di installazione esclusi, salvo accordi specificamente previsti.
La prestazione di garanzia si intende soggetta alle seguenti condizioni:
•Eventuali reclami devono avvenire prima della messa in opera di eventuali lavorazioni a complemento o di
cessione a terzi.
•L’installazione di bollitori deve essere eseguita da azienda/installatore qualificato; inoltre l’installazione
deve prevedere valvola di sicurezza e vaso di espansione adeguato.
•I bollitori sono assoggettati all’uso e manutenzione di rito, con riguardo e osservanza delle temperature
indicate e pressione d’esercizio, controllo e sostituzione dell’anodo di magnesio periodico(meglio se ogni 6
mesi), indice di Langelier dell’acqua compreso tra 0 e +0,4, durezza tra 10°F e 25°F.
Dalla garanzia sono comunque esclusi i danni provocati da:
•Montaggio difettoso e messa in opera non conforme o uso improprio del serbatoio.
•Difetti causati da fattori ad azione meccanica (urto o deformazioni in fase di montaggio, in cantiere o
durante il trasporto).
•Immissione all’interno di particelle estranee quali resti di materiale da montaggio,trucioli di filettatura etc.
oppure danni causati da guarnizioni non controllate o non serrate.
•Le contestazioni non danno diritto alla ritenzione del prezzo d’acquisto o ad una parte dello stesso o a
compensazione con altre richieste.
Ci riserviamo il diritto di respingere richieste di garanzie nel caso che l’acquirente non abbia rispettato gli obblighi di
pagamento previsti.
Ulteriori richieste di risarcimento, in special modo per danni diretti e indiretti a persone o cose, non vengono
riconosciuti.
ENG The costruction's company guarantees his own products which are supplied with identification code. Claims
for faults must happen in 8 days in writing or trough the guarantee-card, with the approval by our point of sale. In
case of contestations, after our examination of the defect and their causes, the guarantee consists in the repairing by
loco or in the substitution of the product, free of freight-charge, upon restitution of the item with manufacturing
defect. The installation costs are excluded, except specific agreements.
The guarantee is subjected to the following conditions:
•Claims must happen before the manufacture to complement or assignment to a third party.
•Installation of water-heating must be made from qualified firm/installer, furthermore the plant has to be
equipped with safety valve and suitable expansion-vessel.
•Water-heaters are subjected to use and maintenance as normally required, temperature and pressure
working must be strictly observed, examination and replacement of magnesium anode (best every 6
months), Langelier water index between 0 and +0,4, hardness within 10°F and 25°F.
From the guarantee are excluded damages due through:
•Faulty montage, making ready for use out of specification or improper use of water-heater.
•Defects caused from no force majeure (impact in case of montage or in building site or by conveyance).
•Intake of parcels, that are rest of material of montage, or damages caused from no controlled and no closed
gaskets.
•The contestations don’t entitle deduction of purchase price or a part of it or for compensation with other
requires.
We exercise the right to reject requires of guarantees if buyer doesn’t respect the obligation of
current payments.
Further requires of compensation, in special way for directs and indirect damages to people or things, can’t be
acknowledged.
D Die Firma leistet Garantie für die eigene Produkte, welche mit dementsprechendem Identifikationskodex
versehen sind. Gewährleistungsansprüche setzen voraus, dass Mängelrügen innerhalb 8 Tage nach Feststellung

7
schriftlich angezeigt werden. bzw. mittels Rücksendung vom Garantieschein, und von unserer Ausgabestelle
gestempelt. Die Garantiezeit wird, je nach Produkte wie folgt festgelegt: Bei berechtigten Beanstandungen werden
wir, nach unserer Wahl und auf Grund eigener Überprüfung bzw. einer von uns anerkannter Begutachtung,
kostenlose Nachbesserung ausführen oder Ersatzlieferung an die ursprünglicher Empfangstation leisten, gegen
Rückgabe der mangelhafte Ware. Ein- und Ausbaukosten werden nicht von uns übernommen mit Ausnahme von
sonderlichen Vereinbarungen.
Alle Garantieleistungen setzen nachstehende Bedingungen voraus:
•Etweige Mängelrüge haben vor Beginn der Montage, der Weiterverarbeitung oder der weitergabe an
Dritte zu erfolgen.
•Die Installation von Brauchwasserspeicher hat durch zugelassene Fachbetriebe zu erfolgen, darüber hinaus
muss die Anlage mit Sicherheitsventil und passendem Ausdehnungsgefäss ausgestattet werden.
•Emaillierte oder Kunststoffbeschichtete Wassererwärmer müssen entsprechend betrieben und gewartet
werden hinsichtlich Einhaltung der Temperaturen und Betriebsdruck, Prüfung ggf. Austausch v.
Schutzanode (alle 6 Monate), der Langelier Index des Wassers zwischen 0 und +0,4, Härte innerhalb von 10°F
und 25°F.
Von der Garantie sind außerdem alle Schäden mit folgenden Ursachen ausgeschlossen:
•Fehlerhafte Montage bzw. unfachmännische Inbetriebsetzung und unsachgemäße Verwendung.
•Fehler die auf mechanische Einflüsse (Schlag oder Stoss bei der Montage oder auf der Baustelle,
unvorsichtiger Transport usw) zurückzuführen sind.
•Fremdeinspülung irgendwelcher Partikel, Montagerückstände usw. sowie Schäden an Dichtungen durch
nicht überprüfte bzw. nachgezogene Schrauben.
•Mangelrügen berechtigen nicht zur Zurückhaltung des Kaufpreises oder eines Teils davon oder zur
Aufrechnung mit Gegenansprüche.
Wir halten uns das Recht vor Garantie-Ansprüche zu verweigern falls der Käufer seine Zahlungsverpflichtungen uns
gegenüber nicht erfüllt hat.
Sonstige Ansprüche, insbesondere solche auf Ersatz jeglichen weitergehende Schäden einschließlich Folgeschäden
an Personen und Sachen sind ausgeschlossen.
FR L’entreprise de production s’engage pour donner prestation de garantie sur tous ses produits qui sont
équipés du code d’identification. Tous réclamations pour défauts de merchandises doivent être signalés ou par le
bon de garantie acclus ou bien par écrit dans les délais de 8 jours.Le fournisseur satisfait ses engagements de
garantie a son choix, soit en réparant les éléments défecteux, soit en mettant a disposition le pièce de rechange au
départ de l’usine . Prétentions de remboursements supplémentaires sont exclus.
Les prestations de garantie sont entendue selon les conditions de suite :
•Chaque réclamation doit nous parvenir avant de procéder à des modifications ou traveaux complémentaires
ou transfert a tiers.
•L’installation doit être exécutée en maniére compétent et qualifiée, prevoyant soupape de sûreté et vase
d’expansion proportionné.
•Il appartiens à l’acheteur de créer les conditions pour une maintenance d’usage pour tous les ballons,
compte tenue de la température de l’eau, de la pression d ‘ exercise, contrôle et / ou remplacement de
l’anode en magnesium (mieux si chaque 6 mois), l’index de Langelier compris entre 0 et +0,4, dureté à 10°F
et 25°F.
Sont exclus de la garantie les dommages découlant de :
•Montage et conceptions d’installations qui ne répondent pas au niveaux technique ou pas conformément à
la fonction prévue.
•Dommages decoulant de force majeure, d’influence de collision pendant le montage ou le transport.
•Dèpot excessive de boue ou d’autres parties de l’installation dans les corps du ballon ou bien dommages
provoqués par défaut de contrôle de fermeture des brides , boulons etc.
•C’est entendue que chaque réclamation de dommages donne aucun titre de rétention sur le payement de la
merchandise.
Le défaut de paiement à l’échéance fixée par les conditions de vente entraîne la déchéance de garantie. Tout autre
exigence de l’acheteur pour dommages direct et indirect sont exclus.

8
APPENDICE / APPENDIX / ANHANG / APPENDICE:
PARAMETRI DIRETTIVA 2009/125/CE , Reg. UE 2017-1369 – EN 12897
DIRECTIVE PARAMETERS 2009/125/CE , Reg. UE 2017-1369 – EN 12897
RICHTLINIE PARAMETER 2009/125/CE , Reg. UE 2017-1369 – EN 12897
DIRECTIVE PARAMÈTRES 2009/125/CE , Reg. UE 2017-1369– EN 12897
TAGLIA(ISOL.)
SIZE(INSUL.)
GRӦßE(ISOL.)
TAILLE(ISOL.)
CAPACITA’
CAPACITY
KAPAZITÄT
CAPACITÉ
(L)
VOLUME NON
SOLARE
NON SOLAR
VOLUME
NICHT SOLAR
VOLUMEN
VOLUME NON
SOLAIRE
(L)
DISPERSIONE
STANDING LOSS
WÄRMEVERLUST
PERTE DE CHALEUR
(W)
DISP.SPEC.
SPECIFIC LOSS
SPEZIFISCHE
VERLUST
PERTE
SPÉCIFIQUE
(W/K)
CLASSE
ENER.
ENERGY
CLASS
ENERGIE-
KLASSE
CLASSE
ENERGIE
200(100mm
SOFT PL)
208 95 77 1,71 C
300(100mm
SOFT PL)
285 160 95 2,11 C

9
10
pressione esercizio
prim ario (bar):
DESCRIZIONE:
capacita' effettiva
(Lt.):
212
POS.
peso (kg):
Q.TA':
SANITANK 200 L
DESCRIZIONE:
MATERIALE:
70 DD12/S235JR
VETRIFICATO
trattamento:
MATERIALE:
245±5
180±5
485±5
725±5
965±5
1215±10
700±5
500
965±5
45°±5°
90°±5°
1
2
1
2
3
3
500±5
6
8
1"1/4x25mm
7
10
10
5
4
9
415±5
895±5
1/2" x 15mm
120°±5°
40
1"x120 mm
100
140±5
15°±5°
15°±5°
Manicotto 1"1/2x105 mm
Manicotto 1/2"x105 mm
Manicotto 1/2"x85 mm
Manicotto 1"1/4x105 mm
1
2
4
3
Semilavorato fondo inferiore
Lamiera 1561x850x25/10
Semilavorato fondo superiore
7
5
6
8
9
10 Dado M6x30
S235JR
S235JR
S235JR
S235JR
2
2
1
2
DD12
S235JR
DD12/S235JR
DD12/S235JR
1
1
1
1
Pastiglia rompigetto Ø35/Ø45
S235JR 1
ZINCATO 2
Staa supporto anodo elettronico

10
10
pressione esercizio
prim ario (bar):
DESCRIZIONE:
capacita' effettiva
(Lt.):
291
POS.
peso (kg):
Q.TA':
SANITANK 300 L
DESCRIZIONE:
MATERIALE:
105 DD12/S235JR
VETRIFICATO
trattamento:
MATERIALE:
700±5
500
45°±5°
90°±5°
1
2
1
2
3
3
6
8
1"1/4x25mm
7
9
235±5
180±5
540±5
1010±5
1375±5
1615±10
480±5
1315±5
785±5
10
10
5
4
1/2"x15mm
11
345±5
45±5
1375±5
120°±5°
40
1"x120mm
100
140±5
15°±5°
Manicotto 1"1/2x105 mm
Manicotto 1/2"x105 mm
Manicotto 1/2"x85 mm
Manicotto 1"1/4x105 mm
1
2
4
3
Semilavorato fondo inferiore
Lamiera 1561x850x25/10
Semilavorato fondo superiore
7
5
6
8
9
10 Dado M6x30
S235JR
S235JR
S235JR
S235JR
2
2
1
2
DD12
S235JR
DD12/S235JR
DD12/S235JR
1
1
1
1
Pastiglia rompigetto Ø35/Ø45 S235JR 1
ZINCATO 2
Staa supporto anodo elettronico
11 Flangia Ø 290 pressofusa
S235JR 1

11
NOTE / NOTES / MERKUNGEN / NOTES:
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________
____________________________________________________________________________________________________

Chiller and Heat Pumps
Chiller e Pompe di Calore
ACS SANITANK
200 L / 300L
TECHNICAL / INSTALLATION MANUAL
MANUALE TECNICO / INSTALLAZIONE
Thermal Storage for Domestic Hot Water
Accumulo Termico per lo stoccaggio di Acqua Calda Sanitaria
FAF0FD000AB.00
03/2019
bit.ly/rdzwebsite
