REMEHA iBase User manual

iBase
RF-Basisstation
RF-Base station
Station de base RF
RF-Basisstation
Gebruikershandleiding
User Guide
Notice d’utilisation
Bedienungsanleitung
DEFRENNL

NL
Inhoudsopgave
1. Inleiding ...................................................................................................... 4
2. Installatie .................................................................................................... 5
2.1 Plaats van het basisstation...................................................................... 5
2.2 Het basisstation aansluiten...................................................................... 7
3. Werkingsprincipe....................................................................................... 9
4. Inbedrijfstelling ........................................................................................ 10
5. Foutmeldingen ..........................................................................................11
6. Problemen en oplossingen..................................................................... 13
7. Technische gegevens.............................................................................. 14

4
NL

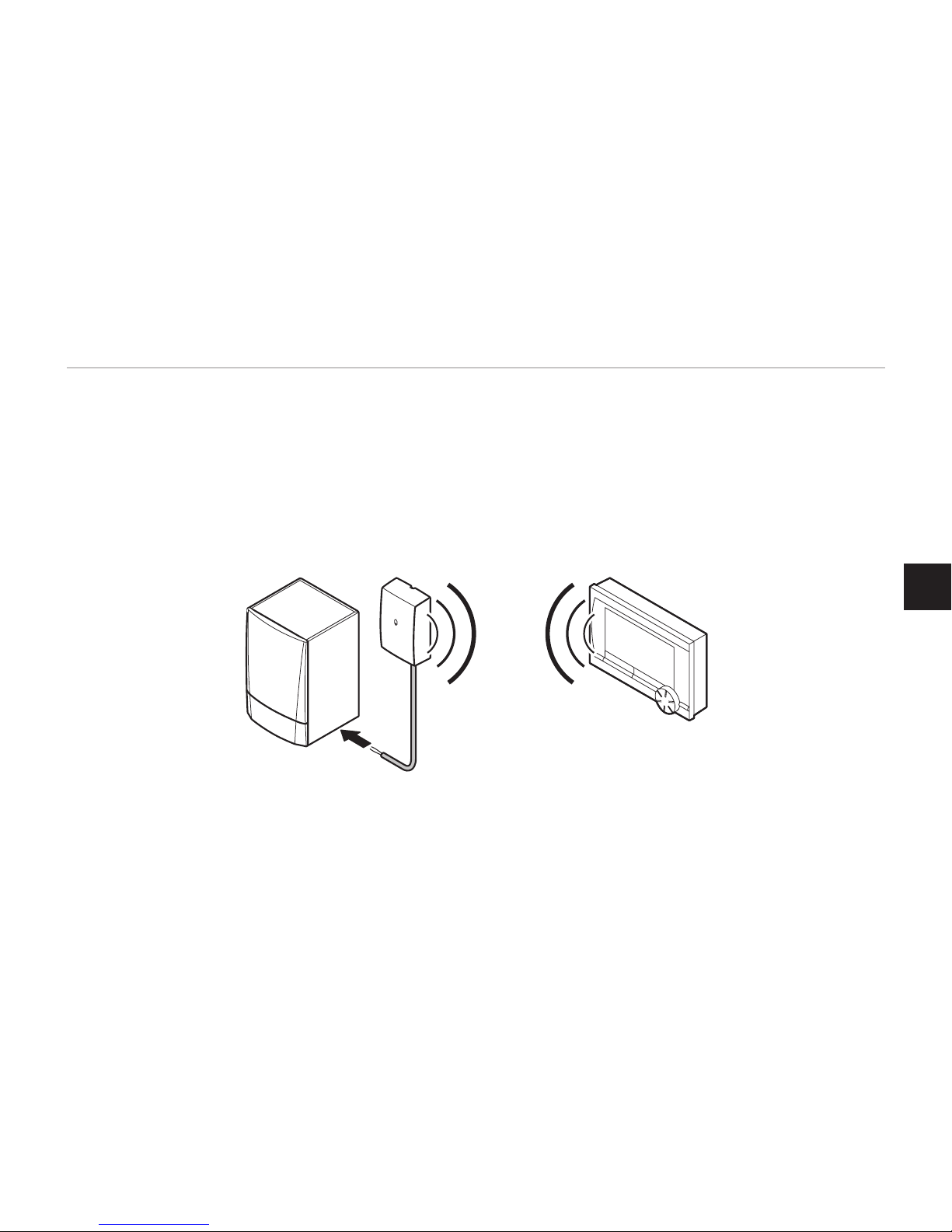

1. Inleiding
Het iBase RF-basistation is de RF-zender/ontvanger die hoort bij de
RF-regelaar. Het basisstation zorgt voor draadloze communicatie tussen
de regelaar en de ketel, via OpenTherm. Omdat de communicatie in
twee richtingen plaatsvindt, worden zaken als actuele bedrijfsstatus en
servicemeldingen op het display van de regelaar weergegeven. Het
basisstation wordt bij de ketel geplaatst.
T001080-A
OT
T001080

5
NL
2. Installatie
2.1 Plaats van het basisstation
Het basisstation wordt aan de muur in de buurt van de ketel geplaatst. Houd
rekening met het volgende:
- Plaats het basisstation zodanig dat de ketel zich niet tussen het
basisstation en de regelaar bevindt, dit kan het verbindingssignaal
negatief beïnvloeden.
- Plaats het basisstation op minstens 1 meter van apparaten met
elektromagnetische emissies, zoals ventilatieboxen, wasmachines,
drogers enzovoort.
- Plaats het basisstation zodanig dat de ontvangst goed is.
U kunt hiervoor de signaalsterkte indicatie gebruiken in de regelaar. De
signaalsterkte is af te lezen via Menu > Informatie.

6
NL
Over het algemeen is de reikwijdte van de regelaar in gebouwen 30
meter.
Let op!
Dit is slechts een indicatieve waarde! De daadwerkelijke reikwijdte van het RF
signaal is in hoge mate afhankelijk van de lokale omgeving. Houdt er rekening
mee dat het aantal muren en plafonds, al dan niet voorzien van metaal, de
ontvangst (sterk) kan beïnvloeden. Ook andere voorwerpen waarin metaal
verwerkt is, kunnen de ontvangst beïnvloeden. Denk hierbij aan, spiegels en
ramen met metaalcoating, isolatiefolie, wasdrogers, wasmachines enzovoort.

7
NL
2.2 Het basisstation aansluiten
R000253-A
2
1
5Vdc
OTm Digi 0 +
1. Maak de behuizing open door de voorkant door middel van een
schroevendraaier te ontgrendelen van de bodemplaat.
2. Bevestig de bodemplaat van het basisstation met de bijgeleverde
schroeven en pluggen aan de muur (hou ruimte vrij boven het basisstation
om de behuizing later weer te kunnen openen).
3. Verbind de OpenTherm-aansluiting van de ketel met de OpenTherm-
aansluiting van het basisstation (groen, aangeduid met OTm). Het is

8
NL
daarbij onbelangrijk welke ader in welk contactpunt van de OpenTherm-
aansluiting wordt bevestigd.
4. Sluit eventueel de aansluitdraad voor de digitale ingang aan op de oranje
aansluiting, aangeduid met DIGI. Zie de installatie- en servicemanual van
de regelaar voor de functies van de digitale ingang.
5. Als de ketel geen OpenTherm Smart Power ondersteunt, moet u een
externe voedingsadaper (5 Vdc 300mA) gebruiken. Sluit deze aan op de
voedingsaansluiting (grijs, aangeduid met 5Vdc). De voedingsadapter is
als accessoire verkrijgbaar.
6. Sluit de behuizing van het basisstation.
Het basisstation is nu aangesloten en klaar voor gebruik. De regelaar wordt
automatisch verbonden met het basisstation, zie hoofdstuk 4.

9
NL

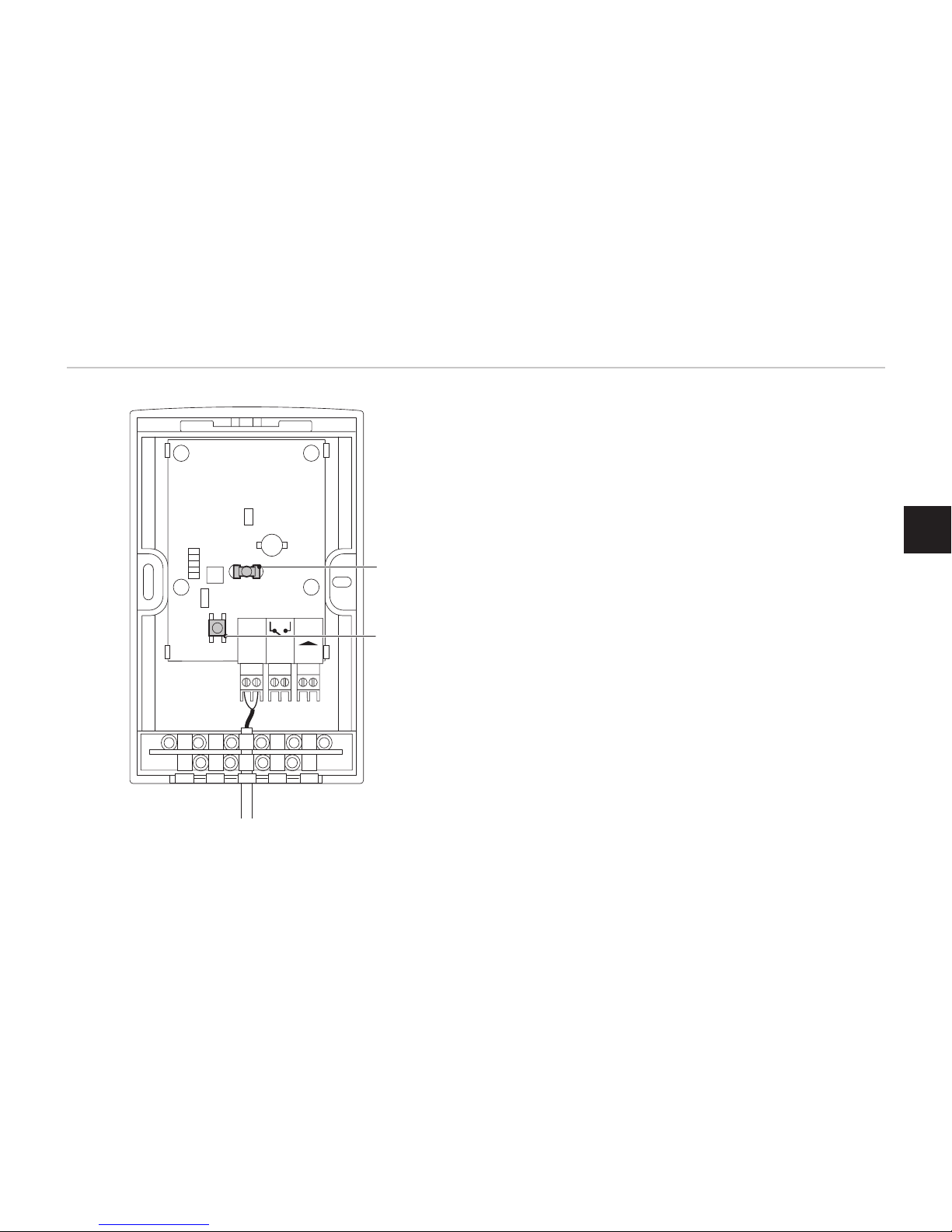

3. Werkingsprincipe
GR Groene status LED
VVerbindingsknop
Groene status-LED
De status-LED geeft informatie
over de stroomvoorziening en de
RF-verbinding. Foutmeldingen
over de stroomvoorziening en de
RF-verbinding worden ook via de
status-LED gedaan, zie daarvoor
hoofdstuk 5.
Verbindingsknop
Deze knop wordt gebruikt om de
verbinding tussen het basisstation en
de regelaar tot stand te brengen.
T001081-D
V
GR
5Vdc
OTm Digi 0 +
T001081-A

10
NL
Aanduiding status-LED Status
Uit Basisstation heeft geen stroom.
Knippert 1 keer per 4 seconden Basisstation is normaal in werking.
Knippert 1 keer per seconde Basisstation zoekt verbinding met de
regelaar.
4. Inbedrijfstelling
Normaal gesproken zijn het basisstation en de regelaar automatisch met
elkaar verbonden, dit is door de producent gedaan. Wanneer u echter een van
beide onderdelen vervangt, moet de verbinding opnieuw tot stand gebracht
worden. Dit doet u als volgt:
1. Open de behuizing van het basisstation.
2. Houd de verbindingsknop op het basisstation gedurende 3 seconden
ingedrukt. De status-LED knippert nu 1 keer per seconde.
3. Activeer de optie Verbinding op de regelaar (zie de
gebruikershandleiding van de regelaar). De status-LED op het
basisstation knippert nu 1 keer per 4 seconden.
4. Controleer op de regelaar of er succesvol een verbinding gemaakt is, zo
niet herhaal de procedure.

11
NL
5. Sluit de behuizing weer.
Het basisstation en de regelaar zijn nu weer met elkaar verbonden.
5. Foutmeldingen
Een foutmelding wordt gegeven door de status-LED. Dit gebeurt volgens het
volgende knipperpatroon:
1. Eerst brandt de LED 1 seconde (
R000273-A
R000273-A
) en is dan 0,5 seconden uit (
R000274-A
).
2. Vervolgens knippert de LED een aantal keren volgens onderstaande
tabellen, om de fout aan te duiden.
3. Daarna is de LED minimaal 0,5 seconden uit.
Dit knipperpatroon wordt telkens herhaald.
Foutindicatie Status-LED knippert 1 keer:
R000275-A
Probleem Voedingprobleem
Oplossing Controleer of de ketel aanstaat en het basisstation correct
is aangesloten. Wanneer de ketel geen OpenTherm Smart
Power ondersteunt sluit dan een externe (5 V DC 300mA)
adapter aan.

12
NL
Foutindicatie Status-LED knippert 2 keer:
R000276-A
Probleem Er is geen OpenTherm-communicatie gedurende 60
seconden
Oplossing Controleer of de ketel aanstaat en het basisstation correct is
aangesloten.
Foutindicatie Status-LED knippert 3 keer:
R000277-A
Probleem Geen verbinding met regelaar.
Oplossing - Controleer of de regelaar een storing weergeeft of aan
staat.
- Probeer de verbinding tussen de regelaar en het
basisstation opnieuw tot stand te brengen, zie hoofdstuk 4.
- Lost dit het probleem niet op, verplaats dan de regelaar of
het basisstation of verwijder obstakels die het RF-signaal
kunnen storen, zie hoofdstuk 3.

13
NL
Foutindicatie Status-LED knippert 4 keer:
R000278-A
Probleem Geen RF-communicatie met regelaar gedurende 10
minuten.
Oplossing - Controleer of de regelaar een storing weergeeft of aan
staat.
- Probeer de verbinding tussen de regelaar en het
basisstation opnieuw tot stand te brengen, zie hoofdstuk 4.
- Lost dit het probleem niet op, verplaats dan de regelaar of
het basisstation of verwijder obstakels die het RF-signaal
kunnen storen, zie hoofdstuk 3.
6. Problemen en oplossingen
Probleem Er is geen verbinding of er kan geen verbinding worden
gemaakt met de regelaar.
Oplossing Controleer de status-LED, zie hoofdstuk 5.

14
NL
Probleem Er is wel RF-verbinding maar geen contact met de ketel
(foutcode - F201 op regelaar).
Oplossing Controleer of de ketel aanstaat en controleer de
OpenTherm-verbinding.
7. Technische gegevens
Algemeen
Afmetingen 80 x 60 x 40 (l x b x h) in mm
Voeding Via OpenTherm Smart Power of losse 5 Vdc-adapter
(300mA)
Digitale ingang Potentiaalvrij contact (schakelaar)
RF 868,3 MHz, bi-directionele beveiligde communicatie
Omgevingscondities
Opslagcondities Temperatuur: -25°C – 60°C
Relatieve luchtvochtigheid: 5% – 90% niet
condenserend
Bedrijfscondities 0°C – 60°C

15
NL
Draadloos bereik Over het algemeen is de reikwijdte van de regelaar
in gebouwen 30 meter. Het bereik is sterk afhankelijk
van de situatie ter plaatse (zie hoofdstuk 3).
Keurmerken en normen
Keurmerken en
normen
RED 2014/53/EU
Drop test: IEC 68-2-32
RoHS compliant
OpenTherm V3.0
Beschermingsklasse IP20

EN
Contents
1. Introduction.............................................................................................. 17
2. Installation................................................................................................ 18
2.1 Location of the base station................................................................... 18
2.2 Connecting the base station.................................................................. 20
3. Operating principle.................................................................................. 22
4. Commissioning........................................................................................ 23
5. Fault messages........................................................................................ 24
6. Problems and solutions .......................................................................... 26
7. Technical data .......................................................................................... 27

17
EN
1. Introduction
The iBase RF-Base station is the RF transmitter/receiver for the RF-
controller. The base station provides wireless communication between the
controller and the boiler, via OpenTherm. To ensure two-way communication,
information such as the current operating status and service messages are
shown on the display of the controller. The base station is positioned by the
boiler.
T001080-A
OT
T001080

18
EN
2. Installation
2.1 Location of the base station
The base station is positioned on the wall near the boiler. Points to note:
- Position the base station in such a way that the boiler is not located
between the base station and the controller; doing so can negatively
impact the connection signal.
- Position the base station at least 1 metre from equipment with
electromagnetic emissions such as ventilation units, washing machines,
dryers etc.
- Position the base station so that it has good reception.
To do this, use the signal strength indicator in the controller. The signal
strength can be viewed via Menu > Information.

19
EN
The range of the controller in buildings is generally 30 metres.
Note!
This value is purely an indication. The actual range of the RF signal depends
strongly on the local environment. Remember that the number of walls and
ceilings (metal or otherwise) can have a (considerable) impact on reception.
Other objects that contain metal may also impact reception. These include
mirrors and windows with a metal coating, insulating films, tumble driers,
washing machines, etc.

20
EN

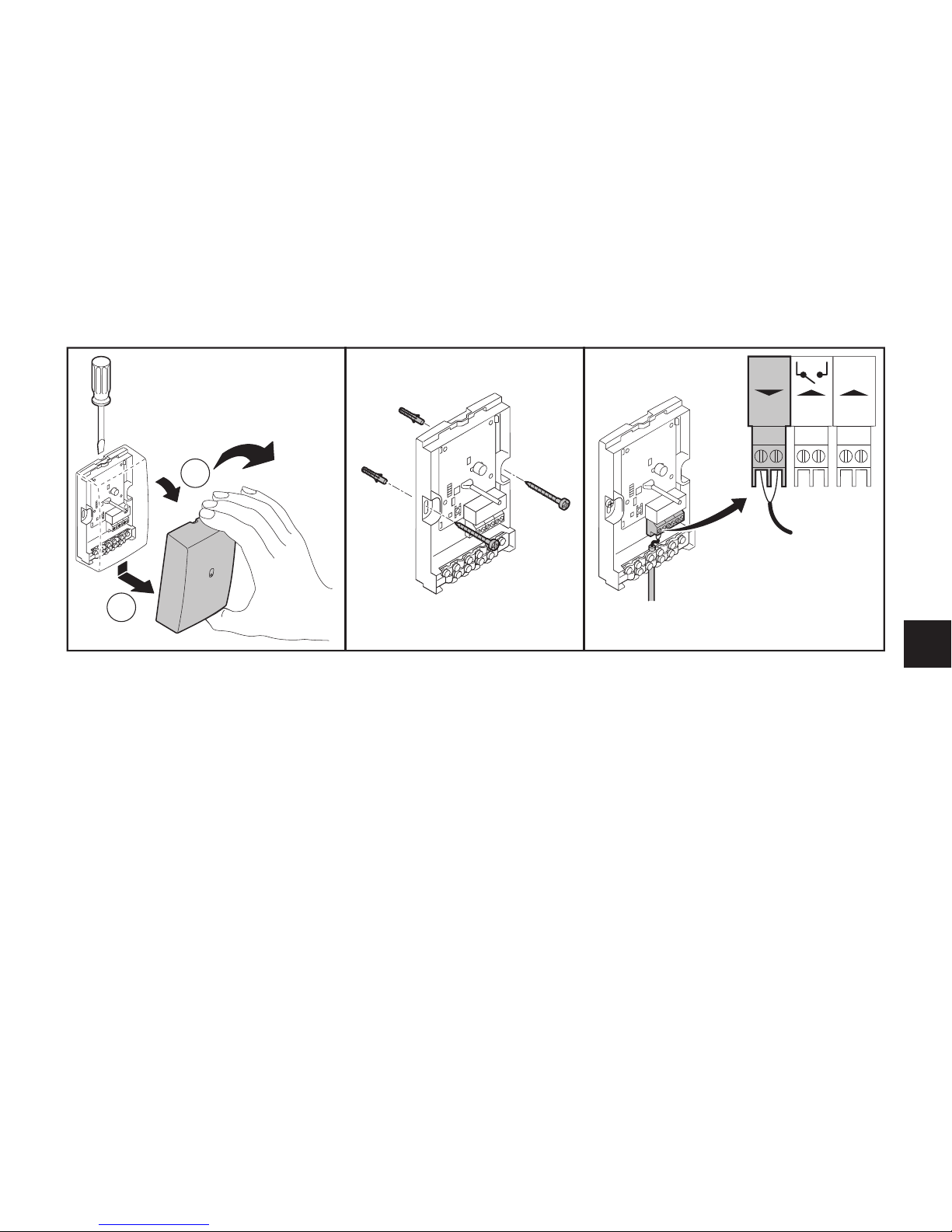

2.2 Connecting the base station
R000253-A
2
1
5Vdc
OTm Digi 0 +
1. Open the housing by releasing the front of the housing from the base
plate using a screwdriver.
2. Attach the base plate of the base station to the wall using the supplied
screws and plugs. (Keep some space free above the base station to allow
for opening the housing again later).
3. Connect the OpenTherm connection of the boiler to the OpenTherm
connection of the base station (green, indicated by OTm). It makes no
