1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungs-
anleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe-
triebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei-
tergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
2. Lieferumfang
• Keyboard
• Notenbuchhalter
• Netzteil
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Önen Sie die Internetseite www.conrad.com/downloads in einem
Browser oder scannen Sie den rechts abgebildeten QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und geben Sie
dann die entsprechende Bestellnummer in das Suchfeld ein. Nach dem
Start des Suchvorgangs können Sie die gefundenen Dokumente herun-
terladen.

4
3. Bestimmungsgemäße Verwendung
Das Produkt dient zur Erzeugung von Tönen, die Sie über die Tasten spielen können. Diese werden über die
eingebauten Lautsprecher wiedergegeben.
Der Anschluss eines Kopfhörers oder eines externen Verstärkers ist möglich. Externe Audiogeräte können
zur Wiedergabe an den Audioeingang angeschlossen werden. Außerdem lässt sich ein USB-Speicherme-
dium anschließen, von dem darauf gespeicherte Musik ebenfalls wiedergegeben werden kann.
Als Stromversorgung darf nur das mitgelieferte Netzteil verwendet werden. Das Netzteil ist nur für den
Anschluss an 100-240 V/50/60 Hz Wechselspannung zugelassen.
Eine Verwendung des gesamten Produkts ist nur in geschlossenen, trockenen Innenräumen erlaubt. Das
Produkt darf nicht feucht oder nass werden.
Lesen Sie sich diese Bedienungsanleitung vollständig und aufmerksam durch, sie enthält viele wichtige
Informationen für Aufstellung, Betrieb und Bedienung. Beachten Sie alle Sicherheitshinweise!
Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen dieses Produkts, außerdem ist
dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt
darf nicht geändert bzw. umgebaut werden. Das Gehäuse darf nicht geönet werden.
4. Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile.
Önen Sie das Gerät deshalb nie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das Symbol mit dem Haus weist den Benutzer darauf hin, dass das Gerät ausschließlich in ge-
schlossenen Räumen betrieben werden darf.
Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung ge-
geben werden sollen.

5
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, er-
lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen
erlischt die Gewährleistung/Garantie.
 • AusSicherheitsgründenistdaseigenmächtigeUmbauenund/oderVeränderndesProduktes
nicht gestattet.
• DasNetzteilistinSchutzklasseIIaufgebautunddarfnuraneinerSteckdosedesöentlichen
Stromversorgungsnetzes betrieben werden.
• FassenSiedasNetzteilniemalsmitfeuchtenodernassenHändenan.EsbestehtdieGefahr
eines lebensgefährlichen elektrischen Schlages!
• ErsetzenSienieeineschadhafteAnschlussleitungdesNetzteils.SolltedieAnschlussleitung
beschädigt sein, ist das Netzteil unbrauchbar und muss entsorgt werden. Eine Reparatur ist
nicht zulässig.
• UmdasGerätvollständigvomNetzzutrennen,mussdasNetzteilausderNetzsteckdosegezo-
gen werden.
 • SetzenSiedasGerätkeinenhohenTemperaturen,Tropf-oderSpritzwasser,starkenVibratio-
nen, sowie hohen mechanischen Beanspruchungen aus.
• GießenSienieFlüssigkeitenüberelektrischenGerätenaus.StellenSiekeineGefäßemitFlüs-
sigkeiten, z.B. Eimer, Vasen oder Pflanzen, auf oder in die unmittelbare Nähe des Produkts.
Flüssigkeiten könnten ins Geräteinnere gelangen und dabei die elektrische Sicherheit beein-
trächtigen. Es besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektri-
schen Schlages! Sollte Flüssigkeit ins Geräteinnere gelangt sein, schalten Sie die zugehörige
Netzsteckdose stromlos (z.B. Sicherungsautomat und FI-Schalter abschalten) und ziehen Sie
das Netzteil aus der Netzsteckdose. Das Produkt darf nicht mehr betrieben werden, bringen
Sie es in eine Fachwerkstatt.
 • StellenSiekeineoenenBrandquellenwiebrennendeKerzenaufoderdirektnebendemGerät
ab.
• BenutzenSiedasGerätnuringemäßigtemKlima,nichtintropischemKlima.
 • BetreibenSiedasGerätnichtunbeaufsichtigt.
 • DasProduktistkeinSpielzeug,esgehörtnichtinKinderhände.
 • LassenSieVerpackungsmaterialnichtachtlosliegen.EskönntefürKinderzueinemgefährli-
chen Spielzeug werden.
 • InSchulen,Ausbildungseinrichtungen,Hobby-undSelbsthilfewerkstättenistdasBetreiben
des Produkts durch geschultes Personal verantwortlich zu überwachen.
 • SolltenSiesichüberdenkorrektenAnschlussnichtimKlarenseinodersolltensichFragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit uns oder einem anderen Fachmann in Verbindung.

6
6. Featurebeschreibung
• 61TastenKeyboard
• 100Instrumente
• 100Rhythmen
• 10Demo-Songs/Übungsstücke
• USB-SchnittstellezurWiedergabevonMusikaufexternenUSB-Speichermedien
• AudioeingangzurWiedergabevonexternenAudiogeräten
• AudioausgangzumAnschlusseinesKopfhörersodereinesexternenVerstärkers
7. Bedienelemente

7

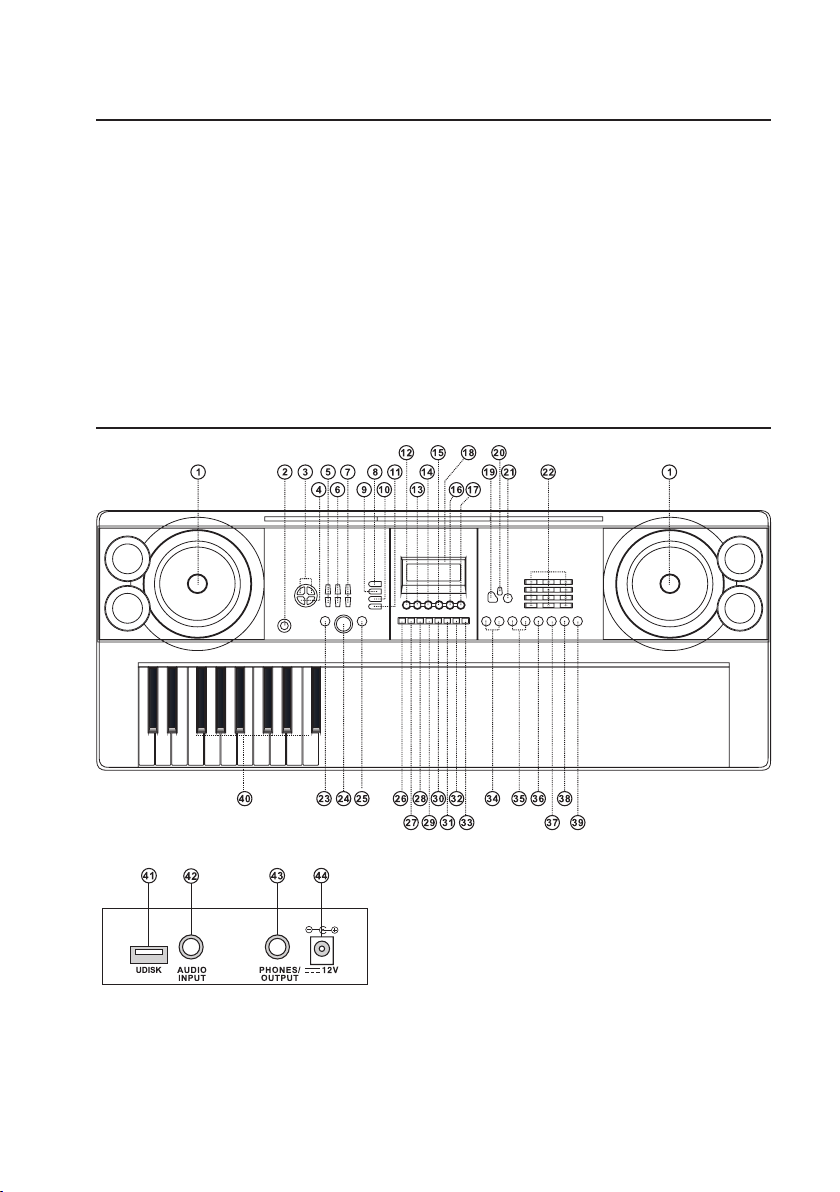

Oberseite
(1) Lautsprecher (21) Taste RHYTHM
(2) Schalter POWER (22) Nummerntastatur
(3) Tasten MASTER VOL (23) Taste SYNC
(4) Tasten ACCOM VOL (24) Taste START/STOP
(5) Tasten TEMPO (25) Taste FILL-IN
(6) Tasten TRANSPOSE (26) Taste REC
(7) Tasten TUNE (27) Taste PLAY
(8) Taste SINGLE (28) Taste PROG
(9) Taste FINGERED (29) Taste NULL-PLAY
(10) Taste CHORD TIMBRE (30) Taste SUSTAIN
(11) Taste CHORD CLOSE (31) Taste VIBRATO
(12) Taste METRONOME (32) Taste SPLIT
(13) Taste ONE KEY (33) Taste KEYBOARD PERCUSSION
(14) Taste FOLLOW (34) Lautstärketasten
(15) Taste EMSEMBLE (35) Tasten Vorwärts/Rückwärts
(16) Taste DEMO ONE (36) Taste PLAY/PAUSE
(17) Taste DEMO ALL (37) Taste STOP
(18) Display (38) Taste Abspielreihenfolge
(19) Taste TIMBRE (39) Taste EFFECT
(20) Taste SONG (40) Klaviatur
Rückseite
(41) USB-Schnittstelle UDISK (43) Anschluss PHONES/OUTPUT
(42) Anschluss AUDIO INPUT (44) Anschluss für Netzteil

8
8. Anschluss des Netzteils
Das Keyboard darf ausschließlich über das im Lieferumfang enthaltene Netzteil mit Strom ver-
sorgt werden.
Als Stromquelle für das Netzteil darf nur eine Netzsteckdose des öentlichen Versorgungs-
netzes verwendet werden.
Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann
lebensgefährliche elektrische Schläge verursachen.
Stellen Sie sicher, dass die Spannungsangabe auf dem Netzteil mit der Netzspannung Ihres
Stromversorgers übereinstimmt. Versuchen Sie nie, das Netzteil an einer anderen Spannung zu
betreiben.
Beachten Sie beim Anschluss, dass die Anschlusskabel nicht gequetscht oder durch scharfe
Kanten beschädigt werden können.
Die Netzsteckdose, an die das Netzteil angeschlossen wird, muss sich in der Nähe des Gerätes
befinden und leicht erreichbar sein, damit das Gerät im Fehlerfall schnell und einfach von der
Netzstromversorgung getrennt werden kann.
• SteckenSiedenRundsteckerdesexternenNetzteilsindenAnschlussfürdasNetzteil(44)aufderRück-
seite des Keyboards.
• SteckenSiedasexterneNetzteilineineNetzsteckdose.
9. Notenbuchhalter einsetzen
Auf der Oberseite des Keyboards lässt sich bei Bedarf der mitgelieferte Notenbuchhalter einstecken.
Der Notenbuchhalter ist nur für Notenblätter oder Notenhefte geeignet, jedoch nicht für schwe-
re Bücher o.ä.

9
10. Anschluss eines Kopfhörers
Bei zu hoch eingestellter Lautstärke besteht die Gefahr von Gehörschäden. Stellen Sie deshalb
die Lautstärke so ein, dass sie als angenehm empfunden wird und nicht zu laut ist!
Am Anschluss PHONES/OUTPUT (43) auf der Rückseite des Keyboards können Sie einen handelsüblichen
Kopfhörer anschließen.
Die Wiedergabe über die eingebauten Lautsprecher (1) wird bei eingestecktem Kopfhörer auto-
matisch ausgeschaltet.
• VerringernSiedieLautstärkeamKeyboardsoweitwiemöglich.
• VerbindenSiedenKopfhörermitdemAnschlussPHONES/OUTPUT(43).
• StellenSieamKeyboardeinegeringeLautstärkeeinundüberprüfenSiediese,indemSiez.B.aufder
Klaviatur (40) spielen.
• SetzenSiedenKopfhörervorsichtigaufundstellenSiedieLautstärkenachWunschein.
11. Anschluss eines externen Verstärkers
Bei zu hoch eingestellter Lautstärke besteht die Gefahr von Gehörschäden. Stellen Sie deshalb
die Lautstärke so ein, dass sie als angenehm empfunden wird und nicht zu laut ist!
Am Anschluss PHONES/OUTPUT (43) auf der Rückseite des Keyboards können Sie einen externen Verstär-
ker (z.B. einer Stereoanlage) anschließen.
Die Wiedergabe über die eingebauten Lautsprecher (1) wird bei Anschluss eines externen Ver-
stärkers automatisch ausgeschaltet.
• SchaltenSiedasKeyboardunddasanzuschließendeGerätaus.
• VerbindenSiedenVerstärkermitdemAnschlussPHONES/OUTPUT(43).WählenSiedabeiunbedingt
einen analogen Eingang mit Line-Pegel, z.B. den TAPE- oder AUX-Eingang.
• SchaltenSiedasKeyboardunddenexternenVerstärkerwiederein.
• StellenSieamKeyboardundamVerstärkereinegeringeLautstärkeeinundüberprüfenSiediese,indem
Sie z.B. auf der Klaviatur (40) spielen.
• StellenSienundieLautstärkenachWunschein.

10
12. Anschluss eines externen Wiedergabegerätes
Am Anschluss AUDIO INPUT (42) auf der Rückseite des Keyboards können Sie ein externes Wiedergabe-
gerät (z.B. MP3-Player, Stereoanlage) anschließen. Die Wiedergabe erfolgt dann über die eingebauten
Lautsprecher (1).
• SchaltenSiedasKeyboardunddasexterneWiedergabegerätaus.
• VerbindenSiedenAudioausgangdesWiedergabegerätesmitdemAnschlussAUDIOINPUT(42).
• SchaltenSiedasKeyboardunddasexterneWiedergabegerätwiederein.
• StellenSiedieLautstärkeamWiedergabegerätaufeinemittlereLautstärkeeinundregelnSiediege-
wünschte Lautstärke dann am Keyboard.
13. Anschluss eines USB-Speichermediums
Das Gerät ist mit einer USB-Schnittstelle UDISK (41) ausgerüstet. MP3-Dateien, die auf einem USB-Spei-
chermedium gespeichert sind, können wiedergegeben werden.
Verbinden Sie keinen MP3-Player mit der USB-Schnittstelle UDISK (41), wenn er über Batterien
betrieben wird. Die Stromversorgung der USB-Schnittstelle kann die eingelegten Batterien la-
den und somit zu Überhitzung bzw. auch Explosion der Batterien führen.
USB-Medien bis max. 32 GB können an die USB-Schnittstelle UDISK (41) angeschlossen werden.
Verwenden Sie keine USB-Festplatten, da diese eine zu hohe Stromaufnahme haben. Hierdurch
würde die USB-Schnittstelle überlastet.
An der USB-Schnittstelle UDISK (41) können nur USB-Speichermedien betrieben werden. MP3-
Player mit USB-Anschluss schalten beim Einstecken in diesen Anschluss meist in den PC-Modus.
In diesem Modus ist ein Abspielen von Musikdateien nicht möglich. Sie können jedoch jederzeit
den Audio-Ausgang eines MP3-Players an den Anschluss AUDIO INPUT (42) anschließen.
USB-Medien müssen FAT bzw. FAT 32 formatiert sein.
Aufgrund der sehr großen Vielfalt von Geräten mit USB-Schnittstellen und ihren manchmal sehr
herstellerspezifischen Funktionen, kann nicht sichergestellt werden, dass alle Medien erkannt
werden und alle Bedienungsmöglichkeiten in Verbindung mit diesem Gerät gegeben sind.
Sollte das USB-Speichermedium nicht erkannt werden, ziehen Sie es bitte nochmals heraus und
stecken es erneut ein.
• SteckenSieIhrUSB-SpeichermediumindieUSB-Schnittstelle UDISK (41).
