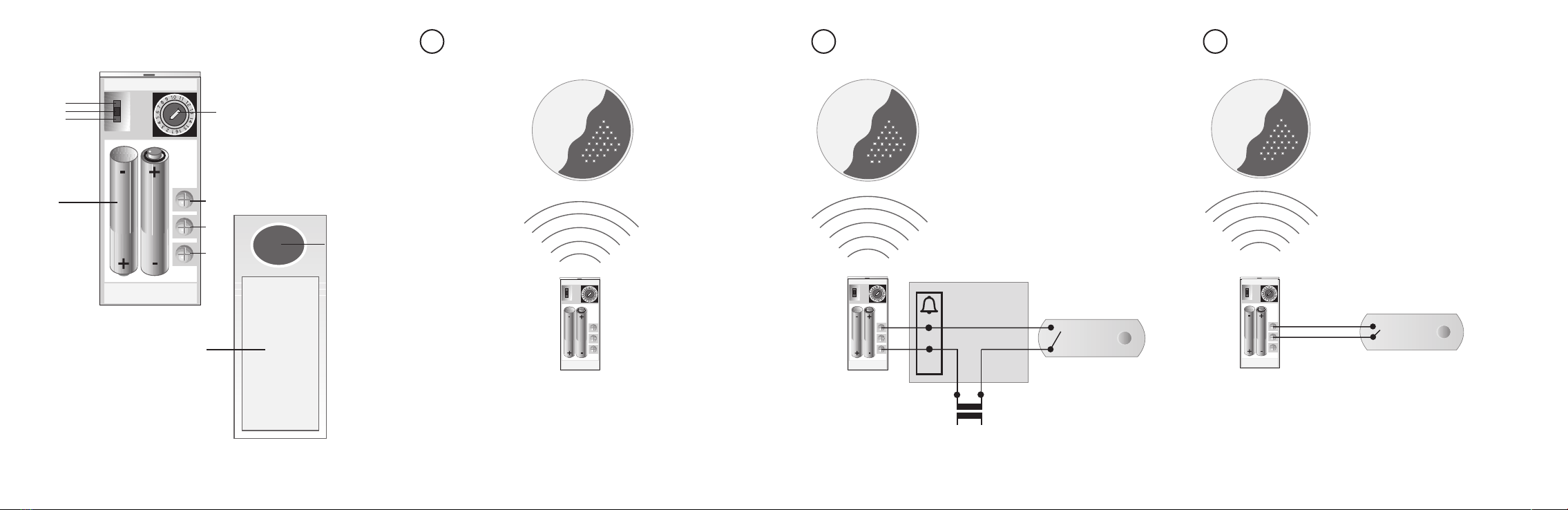

Abbildungen
 Empfänger
 Sender
 vorhandene Klingelanlage
 vorhandener Klingeltaster
Betrieb als Funkgong
Betrieb mit bestehender Klingelanlage (Schaltbild)
Betrieb mit bestehendem Klingeltaster (Schaltbild)
➀ Batteriefach für 3 x 1,5V-Batterie LR14 Baby C
(nicht im Lieferumfang enthalten)
➁ Batteriefach für 2 x 1,5V-Batterie LR03 Mido AAA
(im Lieferumfang enthalten)
➂ Codierdrehschalter
➃ Melodiewahlschalter (a) 2-Klang-Ton
(b) 3-Klang-Ton
(c) Westminster-Melodie
➄ Buchse für externe Spannungsversorgung 4,5V DC
(Gleichspannung)
➅ Ein-Aus-Schalter
➆ Lautstärkeschalter
➇ Abdeckungen: blau, grau und weiß
➈ Tasterknopf
➉ Beschriftungsfeld
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns, dass Sie unseren Funkgong gekauft haben. Er
bietet Ihnen enorme Produktvorteile, ist leicht zu bedienen und ein-
fach in Betrieb zu nehmen. Bitte lesen Sie die nachfolgende Bedie-
nungsanleitung vor der Inbetriebnahme des Funkgongs aufmerksam
durch.
Inhalt
1. Allgemeine Hinweise
2. Technische Daten
3. Batteriebetrieb
4. Strombetrieb mit Netzteil
5. Codierung
6. Melodiewahl
7. Gong-Funktion
8. Einbau in eine bestehende Klingelanlage
9. Wechsel der Abdeckungen
10. Beschriftungsfeld
11. Wichtige Hinweise
12. Hilfe
13. Reinigung
14. Garantie
15. Batterieentsorgung
I
II
III
14901 Bed innen.indd 2-3 15.11.2011 08:02:54

4 5
1. Allgemeine Hinweise
• Der Funkgong ist nur zur Verwendung mit den entsprechenden
Batterien konzipiert.
• Dieses Funkgong-Set besteht aus je einem Sender und einem Emp-
fänger. Weitere Sender (Art.-Nr. 0504444555, weiß) können mit
diesem Set betrieben werden.
• Der Gong bietet Ihnen die Möglichkeit eine Klingelanlage auf-
zubauen, ohne eine Verkabelung vorzunehmen. Ebenfalls ist es
möglich, eine bestehende Klingelanlage zu ergänzen.
• Mittels der drei beigefügten farbigen Abdeckungen (blau, weiß
und grau) können Sie das Aussehen des Empfängers Ihren Wün-
schen anpassen.
2. Technische Daten
Reichweite: max. 50m (im freien Feld)
Lautstärke: max. 85dB(A)
Sendefrequenz: 433MHz
Abmessungen: Empfänger Ø 140 x 45mm
Sender 98 x 34 x 24mm
Batterie: Empfänger 3 x 1,5V-Batterie LR14 Baby C
(nicht im Lieferumfang enthalten)
Sender 2 x 1,5V-Batterie LR03 Mignon AAA
(im Lieferumfang enthalten)
Netzteil: 4,5V DC (Gleichspannung)
(nicht im Lieferumfang enthalten)
Art.-Nr. 0505551555
Schutzart: Empfänger IP20 - nur für den Innenbereich geeignet
Sender - für den geschützten Außenbereich
geeignet
Die Sendeabstrahlung erfolgt im Milliwattbereich für nur ei-
nige Millisekunden bei Betätigung des Senders und ist nicht gesund-
heitsgefährdend.
Hiermit erklärt REV Ritter, dass sich das Model 14901 und
04444R2 in Übereinstimmung mit den grundlegenden Anforde-
rungen und den anderen relevanten Vorschriften der Richtlinie
1999/5/EG befindet.Vollständige CE-Konformitätserklärung siehe:
www.rev.biz unter dem jeweiligen Artikel.
3. Batteriebetrieb
Entfernen Sie die Abdeckung der Batteriefächer ➀ + ➁ und
setzen Sie die erforderlichen Batterien ein - achten Sie hierbei auf
die richtige Polung.
Sicherheitshinweise Batterien
• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterien nicht in Reichweite von Kindern aufbewahren, insbeson-
dere solche nicht, die verschluckt werden können.
• Für den Fall, dass eine Batterie verschluckt wurde, sollte die betrof-
fene Person umgehend ärztliche Hilfe in Anspruch nehmen.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder
ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen
14901 Bed innen.indd 4-5 15.11.2011 08:02:55

6 7
nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explo-
sion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten,
sondern einem trockenen und kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst
löten noch schweißen.
• Batterien nicht kurzschließen.
Bitte entsorgen Sie die Batterie gemäß den gesetzlichen Bestim-
mungen (s. Punkt 15)
4. Strombetrieb mit Netzteil
Stecken Sie hierzu den Stecker eines geeigneten Netzteiles in die
Buchse ➄ - achten Sie hierbei auf die richtige Polung des Steckers
sowie die passende Ausgangspannung des Netzteiles (4,5V DC).
Wir empfehlen während des Strombetriebes eventuell vorhandene
Batterien aus dem Empfänger zu entfernen.
5. Codierung
Bevor Sie den Empfänger  fernbedienen können, müssen Sender
 und Empfänger  gleichlautend codiert werden. Um sicherzu-
stellen, dass der Empfänger einwandfrei auf das Signal des Senders
reagiert, stehen Ihnen hierfür 16 verschiedene Codiermöglichkeiten
zur Verfügung. Öffnen Sie die Abdeckung des Batteriefaches am
Sender ➁ und drehen Sie den Schalter ➂ auf eine von Ihnen ge-
wünschte Position zwischen 1, 2, …16. Den Schalter ➂ des Empfän-
gers  müssen Sie auf die gleiche Position drehen.
TIPP: Testen Sie die gewünschte Funktion vor einer endgül-
tigen Montage an dem von Ihnen gewählten Montageort
(s. Punkt 11).
6. Melodiewahl
Über den Schalter ➃ können Sie eine gewünschte Melodie
einstellen: (a) 2-Klang-Ton
(b) 3-Klang- Ton
(c) Westminster-Melodie
TIPP: Sollten Sie weitere Sender verwenden, lässt sich über die
Melodiewahl eine Rufunterscheidung einrichten.
7. Gong-Funktion
Nach erfolgter Codierung (s. Punkt 5) und Montage des Senders
(Befestigungsmaterial im Lieferumfang enthalten) kann der Funkgong
verwendet werden. Durch Drücken der Taste ➈ ertönt der Gong für
kurze Zeit in der gewünschten Melodie. Über den Schalter ➅ ist es
möglich, den Gong ein- und auszuschalten und mittels des Schalters
➆ können Sie die Lautstärke des Gongs verstellen.
8. Einbau in eine bestehende Klingelanlage
Dieser Funkgong ist zum Einbau in eine bestehende Klingelanlage
geeignet. Hierzu stehen zwei Schaltungsvarianten zur Verfügung:
Sie haben eine bestehende Klingelanlage mit Trafo und möchten
den Funkgong parallel zum bestehenden Gong in einem anderen
Raum schalten (Abb. II )
☛ Schließen Sie die Kontakte A und C des Senders  parallel zur
vorhandenen Klingelanlage  an. Sollten Sie keine Funktion
oder eine Dauerfunktion haben, so sind die Klemmen A und C
zu vertauschen.
14901 Bed innen.indd 6-7 15.11.2011 08:02:55

8 9
• Zur Montage bohren Sie an der von Ihnen vorgesehenen Stel-
le und befestigen Sie die einzelnen Geräte mit Hilfe des beilie-
genden Befestigungsmaterials. Testen Sie die gewünschte Funktion
vor einer endgültigen Montage an dem von Ihnen gewählten
Montageort.
• Obwohl der Sender  spritzwassergeschützt und somit für den
Außenbereich geeignet ist, sollten Sie ihn nicht für einen längeren
Zeitraum direkter Sonneneinstrahlung aussetzen, da dies negative
Auswirkungen auf Farbe und Material haben kann.
12. Hilfe
Die Funkübertragung erfolgt auf einem nicht exklusiven Übertra-
gungsweg, deshalb können Störungen nicht ganz ausgeschlossen
werden.
keine Funktion
• Überprüfen Sie die Codierung von Sender und Empfänger - diese
muss gleich sein.
• Überprüfen Sie die Batterien, diese können eventuell leer oder
falsch eingelegt sein.
Funktion nur auf kurze Entfernung
• Überprüfen Sie die Batterien, diese können eventuell leer sein
bzw. zur Neige gehen.
Fehlfunktion
• Durch Überlastung der freigegebenen Funkkanäle ist es mög-
lich, dass in Ballungszentren Fehlauslösungen stattfinden.
Sollte dies auftreten, wechseln Sie bitte die eingestellte Codierung
z.B. von 1 auf 3.
Sie haben einen vorhandenen Klingeltaster und möchten diesen zu-
sammen mit dem Funkgong-Set betreiben (Abb. III )
☛ Schließen Sie die Kontakte B und C des Senders  parallel zum
vorhandenen Klingeltaster  an.
9. Wechsel der Abdeckungen
Zum Wechsel der farbigen Abdeckungen ➇ ziehen Sie diese bitte
gleichmäßig vorsichtig vom Empfänger ab und stecken die von Ih-
nen gewählte Abdeckung in die drei Haltelöcher.
10. Beschriftungsfeld
Öffnen Sie das Beschriftungsfeld ➉ an der dafür vorgesehenen Ver-
tiefung und legen Sie einen beschrifteten Zettel, z.B. mit Ihrem Na-
men, hinter die Klarsichtabdeckung. Schließen Sie das Beschriftungs-
feld durch leichtes gerades Drücken auf die Klarsichtabdeckung.
11. Wichtige Hinweise
• Die Reichweite zwischen Sender und Empfänger beträgt max.
50m im freien Feld. Das Funksignal wird durch Wände, Mauern,
Mobiliar und andere Hindernisse gesendet, ist allerdings abhän-
gig von den baulichen Gegebenheiten - Mauern, insbesondere
Stahlbetonwände und Decken führen zu einer Verringerung der
Reichweite.
• Durch Abschirmungen von Metallteilen kann der Empfang stark
benachteiligt werden, so dass eine Übermittlung des Signals nicht
möglich ist. Kleben Sie deshalb den Sender  niemals auf Me-
tallflächen.
14901 Bed innen.indd 8-9 15.11.2011 08:02:55

10 11
13. Reinigung
Zur Reinigung der Oberfläche nur ein leicht feuchtes Tuch, evtl. ein
mildes Reinigungsmittel verwenden. Keine scheuer- oder lösungsmit-
telhaltigen Reinigungsmittel anwenden.
14. Batterieentsorgung
TIPP
Liebe Kundin,
lieber Kunde,
bitte unbedingt
beachten:
Jeder Verbraucher ist gesetzlich ver-
pflichtet, alle Batterien und Akkus, egal
ob sie Schadstoffe*) enthalten oder nicht,
bei einer Sammelstelle seiner Gemeinde /
seines Stadtteils oder im Handel abzuge-
ben, damit sie einer umweltschonenden
Entsorgung zugeführt werden können.
Batterien und Akkus bitte nur in entla-
denem Zustand abgeben!
*) gekennzeichnet mit Cd = Cadmium Hg = Quecksiber Pb = Blei
Ihre Produktentwicklung Batterien 05.03DS
Batterien und Akkus dür-
fen nicht in den Hausmüll
Illustrations
 Receiver
 Transmitter
 Existing door bell system
 Existing door bell sensor
Operation as radio-controlled door chimes
Operation with existing door bell system (circuit diagram)
Operation with existing door bell sensor (circuit diagram)
➀ Battery compartment for 3 x 1.5V batteries LR 14 Baby C
(not included)
➁ Battery compartment for 2 x 1.5V batteries LR03 Mido
AAA (included)
➂ Coding switch
➃ Chime selector switch (a) 2-tone chimes
(b) 3-tone chimes
(c) Westminster chimes
➄ Socket for external power supply 4.5V DC (Direct Current)
➅ ON-OFF switch
➆ Volume control
➇ Covers: blue, white and grey
➈ Sensor head
➉ Marking panel
GB
I
II
III
14901 Bed innen.indd 10-11 15.11.2011 08:02:56

12 13
Dear customer,
We would like to thank you for purchasing our radio-controlled door
chimes. They offer you enormous product advantages and are easy
to operate and install. Please read the following operating instruc-
tions carefully before installing and using the door chimes.
Contents
1. General instructions
2. Technical data
3. Battery operation
4. Operation by power supply unit
5. Coding
6. Chime selection
7. Chime Function
8. Integration into an existing door bell system
9. Changing the covers
10. Marking panel
11. Important instructions
12. Troubleshooting
13. Cleaning
14. Guarantee
15. Disposing of batteries
1. General instructions
• The radio chimes are only designed for use with the correspondi-
ng batteries.
• This set of radio chimes consists of a transmitter and a receiver.
Other transmitters (art. no. 0504444555, white) can be used
with this set.
• The chimes offer you the possibility of building up a door bell sy-
stem without any wiring. It can also be used as supplement to an
existing door bell system.
• You can change the appearance of the receiver to suit your re-
quirements using the three attached coloured covers (white, blue
and grey).
2. Technical data
Range: max. 50m (in open area)
Volume: max. 85dB(A)
Transmission frequency: 433MHz
Dimensions: receiver Ø 140 x 45mm
transmitter 98 x 34 x 24mm
Batteries: receiver 3 x 1.5V batteries LR 14 Baby C
(not included)
transmitter 2 x 1.5V batteries LR03
Mignon AAA (included)
Power supply unit: 4.5V DC (Direct Current) (not included)
art. no. 0505551555
14901 Bed innen.indd 12-13 15.11.2011 08:02:56

14 15
Protection type: Receiver IP20 – only suitable for use indoors
Transmitter - suitable for sheltered outdoor use
Transmission radiation takes place within the milliwatt range
for just a few milliseconds when the transmitter is activated
and is not dangerous to health.
REV Ritter GmbH hereby declares that the model 14901 and
04444R2 is in accordance with the underlying requirements and
other relevant provisions of Directive 1999/EC. For the complete
CE Declaration of Conformity please refer to www.rev.biz under the
article in question.
3. Battery operation
Remove the cover from the battery compartments ➀ + ➁ and insert
the specified batteries – pay attention to correct polarity (+/-).
Safety instructions for batteries
• Inserting the batteries the wrong way round (incorrect +/-
polarity) can damage/destroy the appliance
• Do not store batteries within the reach of children. This applies in
particular to batteries that could be swallowed
• Seek immediate medical help for affected person in the event of a
battery being swallowed
• Do not attempt to revive batteries by heating up or similar mea-
sures. Primary batteries may not be recharged as this can result in
electrolyte leakage, fire and explosions
• Do not immerse batteries in water and do not store in a damp
place. Always store in a dry and cool place
• Do not throw batteries into fire. Do not attempt to open, solder
or weld
• Do not short-circuit batteries
Please dispose of batteries in compliance with legal requirements
(see section no. 15)
4. Operation by power supply unit
Insert the plug of a suitable power supply unit in the socket ➄ –
make sure that the polarity of the plug and the output of the power
supply unit are correct (4.5V DC). We recommend removing the bat-
teries from the receiver if operating by power supply unit.
5. Coding
The transmitter  and receiver  must be assigned the same code
first before you can operate the receiver  by remote control. 16
different coding possibilities are available to ensure that the receiver
reacts without fail to the transmitter’s signals. Open the cover of the
battery compartment on the transmitter ➁ and turn the switch ➂ to
a position between 1 and 16 chosen by you. The switch ➂ on the
receiver A has to be set the same position.
TIP: Test the required function before final installation at your chosen
installation point (see text no. 11).
14901 Bed innen.indd 14-15 15.11.2011 08:02:56

16 17
6. Chime selection
You can set required chime using the selector switch ➃ :
(a) 2-tone chimes
(b) 3-tone chimes
(c) Westminster chimes
TIP: If you are using further transmitters you can install differing si-
gnals using chime selection.
7. Chime Function
The radio-controlled chimes can be used upon completion of coding
(see text no. 5) and installation of the transmitter (fastening materials
are included with the set). When the button ➈ is pressed, the chimes
sound briefly with the selected melody. The chimes can be switched
on and off using the switch ➅. The volume of the chimes can be
adjusted using the switch ➆.
8. Integration into an existing door bell system
The radio-controlled chimes are suitable for integration into an exi-
sting door bell system. Two operating formats are available for this:
You have an existing door bell system with transformer and would
like to operate the radio-controlled chimes in another room parallel
to the existing chimes (illus. II )
☛ Connect the contacts A and C of the transmitter  parallel to the
existing door bell system . If you have no function or an auto-
repeat, switch terminals A and C over.
You have an existing door bell button and would like to operate this
together with the radio-controlled set (illus. III )
☛ Connect the contacts B and C of the transmitter  parallel to the
existing door bell button .
9. Changing the covers
To change the coloured flashlight cover ➇, pull it carefully off the
receiver and press the selected replacement cover in place in the
three retaining holes.
10. Marking panel
Open the marking panel ➉ at the provided indentation and insert
a written tab, e.g. with your name, behind the clear cover. Close the
marking panel by applying even light pressure to the clear cover.
11. Important instructions
• The range between the transmitter and receive is max. 50m in an
open area. The radio signal’s strength depends on constructional
conditions when being transmitted through walls, panelling, furni-
ture and other obstacles – walls, in particular reinforced concrete
walls and ceilings – lead to a reduction in range.
• Reception can be severely impeded by screening from metal parts
so that a transmission of the signal is no longer possible. For this
reason, never attach the transmitter  to a metal surface.
14901 Bed innen.indd 16-17 15.11.2011 08:02:56
