Gentile Cliente,
La ringraziamo per aver preferito una caldaia
r, un prodotto moderno, di qualità, in
grado di assicurarLe il massimo benessere
per lungo tempo con elevata afdabilità
e sicurezza; in modo particolare se sarà
afdato ad un Servizio Tecnico di Assistenza
r, che è specicatamente preparato ed
addestrato per effettuare la manutenzione
periodica, potrà mantenerlo al massimo
livello di efcienza, con minori costi di
esercizio ed, in caso di necessità, disporre di
ricambi originali.
Questo libretto di istruzione, a Lei destinato,
contiene importanti indicazioni e
suggerimenti che Le chiediamo di osservare
per utilizzare nel migliore dei modi la Sua
caldaia.
Voglia gradire rinnovati ringraziamenti.
Riello S.p.A.
CONFORMITÀ
La caldaia RESIDENCE IN CONDENS KIS i è
conforme a:
Direttiva 2009/142/EC no al 20 aprile 2018
e Regolamento (UE) 2016/426 dal 21 aprile
2018
Direttiva Rendimenti Articolo 7(2) e Allegato
III della 92/42/CEE
Direttiva Compatibilità Elettromagnetica
2014/30/UE
Direttiva Bassa Tensione 2014/35/UE
Direttiva 2009/125/CE Progettazione
ecocompatibile dei prodotti connessi
all’energia
Direttiva 2010/30/UE Indicazione del
consumo di energia mediante etichettatura
Regolamento Delegato (UE) N. 811/2013
Regolamento Delegato (UE) N. 813/2013
Regolamento Delegato (UE) N. 814/2013
INDICE
In alcune parti del libretto sono utilizzati
i simboli:
9 = per azioni che richiedono particola-
re cautela ed adeguata preparazione
0 =
per azioni che NON DEVONO essere as-
solutamente eseguite
1.1 Avvertenze generali............... 3
1.2 Regole fondamentali di sicurezza ....4
1.3 Generalità ......................5
1.4 Conoscere la caldaia ..............6
1.5 Messa in servizio .................6
1.6 Regolazione della temperatura acqua
di riscaldamento.................9
1.7 Regolazione della temperatura acqua
di riscaldamento con sonda esterna
collegata .......................9
1.8 Regolazione della temperatura acqua
sanitaria .......................9
1.9 Spegnimento temporaneo .........10
1.10 Spegnimento per lunghi periodi .....10
1.11 Display e codici anomalie ..........11
1.12 Manutenzione...................13
1.13 Pulizia .........................13
1.14 Informazioni utili ................14
GARANZIA
Il prodotto rgode di una garanzia
convenzionale (valida perItalia, Repubblica di
San Marino, Città del Vaticano), a partire dalla
data di acquisto del prodotto convalidata da
parte dell’Assistenza Autorizzata rdella
sua Zona. La invitiamo quindi a rivolgersi
tempestivamente all’Assistenza Autorizzata
r la quale A TITOLO GRATUITO effettuerà
la verica funzionale per la convalida del
CERTIFICATO DI GARANZIA CONVENZIONALE.
Trova l’Assistenza Autorizzata più vicina
visitando il sito
www.riello.it
0476

3
1.1 Avvertenze generali
9 Al ricevimento del prodotto assicurarsi
dell’integrità e della completezza della
fornitura ed in caso di non rispondenza
a quanto ordinato, rivolgersi all’Agenzia
rche ha venduto l’apparecchio.
9 L’installazione della caldaia
RESIDENCE IN CONDENS KIS i deve essere
effettuata da impresa abilitata che
a ne lavoro rilasci al proprietario
la dichiarazione di conformità di
installazione realizzata a regola d’arte,
cioè in ottemperanza alle Norme vigenti
Nazionali e Locali ed alle indicazioni
fornite dalla rnel libretto di istruzione
a corredo dell’apparecchio.
9 L’apparecchio può essere utilizzato
da bambini di età non inferiore a 8
anni e da persone con ridotte capacità
siche, sensoriali o mentali, o prive
di esperienza o della necessaria
conoscenza, purché sotto sorveglianza
oppure dopo che le stesse abbiano
ricevuto istruzioni relative all’uso sicuro
dell’apparecchio e alla comprensione
dei pericoli ad esso inerenti. I bambini
non devono giocare con l’apparecchio.
La pulizia e la manutenzione destinata
ad essere effettuata dall’utilizzatore non
deve essere effettuata da bambini senza
sorveglianza.
9 La caldaia RESIDENCE IN CONDENS KIS
i deve essere destinata all’uso
previsto dalla rper il quale è stata
espressamente realizzata. È esclusa
qualsiasi responsabilità contrattuale ed
extracontrattuale della rper danni
causati a persone, animali o cose, da
errori d’installazione, di regolazione, di
manutenzione e da usi impropri.
9 In caso di fuoriuscite d’acqua scollegare
la caldaia dalla rete di alimentazione
elettrica, chiudere l’alimentazione
idrica ed avvisare, con sollecitudine,
il Servizio Tecnico di Assistenza r
oppure personale professionalmente
qualicato.
9 Vericare periodicamente che sul display
non si accenda l’icona , che indica una
pressione di caricamento non corretta.
In caso contrario far intervenire il Servizio
Tecnico di Assistenza roppure
personale professionalmente qualicato.
Il non utilizzo della caldaia per un
lungo periodo comporta l’effettuazione
almeno delle seguenti operazioni:
−posizionare l’interruttore principale
dell’apparecchio su “OFF”
−posizionare l’interruttore generale
dell’impianto su “spento”
−chiudere i rubinetti del combustibile e
dell’acqua dell’impianto termico
−svuotare l’impianto termico e quello
sanitario se c’è pericolo di gelo.
9 La manutenzione della caldaia deve
essere eseguita almeno una volta l’anno.
9 Questo libretto e quello per l’Installatore
e per il Servizio Tecnico di Assistenza
sono parte integrante dell’apparecchio
e di conseguenza devono essere
conservati con cura e dovranno sempre
accompagnare la caldaia anche in caso
di sua cessione ad altro proprietario o
utente oppure di un trasferimento su altro
impianto. In caso di danneggiamento
o smarrimento richiederne un altro
esemplare al Servizio Tecnico di
Assistenza rdi Zona.
9 La funzione antibloccaggio del circolatore
siavviadopo24ore di non funzionamento
con il selettore di funzione in qualsiasi
posizione.
9 Per l’installazione si consiglia di rivolgersi
a personale specializzato.
Il prodotto a ne vita non dev’essere
smaltito come un riuto solido
urbano, ma dev’essere conferito ad
un centro di raccolta differenziata.

4
1.2 Regole fondamentali di sicurezza
Ricordiamo che l’utilizzo di prodotti che
impiegano combustibili, energia elettrica
ed acqua comporta l’osservanza di alcune
regole fondamentali di sicurezza quali:
0 È vietato azionare dispositivi o
apparecchi elettrici quali interruttori,
elettrodomestici, ecc. se si avverte odore
di combustibile o di incombusti. In
questo caso:
−aerare il locale aprendo porte e
nestre;
−chiudere il dispositivo
d’intercettazione combustibile;
−fare intervenire con sollecitudine il
Servizio Tecnico di Assistenza r
oppure personale professionalmente
qualicato.
0 È vietato toccare l’apparecchio se si è a
piedi nudi e con parti del corpo bagnate.
0
È vietato qualsiasi intervento tecnico
o di pulizia prima di aver scollegato
l’apparecchio dalla rete di alimentazione
elettrica posizionando l’interruttore
generale dell’impianto su “spento” e
l’interruttore principale della caldaia su
“OFF”.
0 È vietato modicare i dispositivi di
sicurezza o di regolazione senza
l’autorizzazione e le indicazioni del
costruttore dell’apparecchio.
0 È vietato tappare lo scarico della
condensa.
0 È vietato tirare, staccare, torcere i cavi
elettrici, fuoriuscenti dell’apparecchio,
anche se questo è scollegato dalla rete di
alimentazione elettrica.
0 È vietato all’utente accedere alle parti
interne della caldaia. Qualsiasi intervento
sulla caldaia deve essere effettuato
dal Servizio Tecnico di Assistenza o da
personale professionalmente qualicato.
0 È vietato tappare o ridurre
dimensionalmente le aperture di
aerazione del locale di installazione. Le
aperture di aerazione sono indispensabili
per una corretta combustione.
0 È vietato lasciare contenitori e sostanze
inammabili nel locale dov’è installata
la caldaia.
0 È vietato disperdere nell’ambiente
e lasciare alla portata dei bambini il
materiale dell’imballo in quanto può
essere potenziale fonte di pericolo. Deve
quindi essere smaltito secondo quanto
stabilito dalla legislazione vigente.
0 È vietato scollegare la caldaia dalla rete
di alimentazione elettrica e chiudere
il rubinetto del gas se la temperatura
può scendere sotto lo zero, in quanto il
sistema antigelo di 1° livello (protezione
no a 0°C) verrebbe disabilitato.
0 È vietato intervenire su elementi sigillati.
0 È vietato appoggiare sulla caldaia oggetti
che possano essere causa di pericolo.
0 Le aperture di aerazione sono
indispensabili per una corretta
combustione e per la sicurezza.

5
1.3 Generalità
Prima di cominciare... qualche chiarimento
per capire meglio come funziona l’impianto
termosanitario e il suo controllo.
Circuito riscaldamento
È il circuito idraulico che alimenta gli ele-
menti scaldanti. Viene attivato, normalmen-
te, solo in inverno e nei periodi più freddi
dell’anno e ha il compito di garantire comfort
negli ambienti serviti.
Circuito sanitario
È il circuito idraulico che alimenta i punti di
utilizzo dell’acqua di consumo (lavello, vasca,
doccia).
Antigelo
È il sistema che protegge la caldaia e l’im-
pianto dalla formazione di ghiaccio se le
temperature scendono sotto zero gradi cen-
tigradi.
Si inserisce automaticamente purché la cal-
daia sia alimentata elettricamente e i rubi-
netti gas siano aperti.
Display
È lo schermo del pannello comandi dove
vengono visualizzati i simboli, i titoli, le tem-
perature, ecc., corrispondenti ai particolari
stati di funzionamento.
Funzionamento estivo
La caldaia alimenta solo il circuito sanitario
fornendo acqua calda.
Funzionamento invernale
La caldaia alimenta sia il circuito sanitario
che il circuito riscaldamento.
Regime comfort
È la situazione con gli ambienti a tempera-
tura ideale.
Regime ridotto
È la situazione con gli ambienti a tempe-
ratura ridotta rispetto al livello ideale. È un
regime solitamente notturno o destinato ai
periodi durante i quali l’utente non è in casa.
Programma impostato
È la sequenza di regimi (regime comfort e re-
gime ridotto) e relative temperature decise e
programmate.
Programma standard (preimpostato dal co-
struttore)
È quello presente in memoria alla 1° accen-
sione.
Funzionamento manuale
È la situazione in cui le temperature sono
gestite in modo diretto dall’utente. Il pan-
nello comandi si comporta come semplice
termostato ambiente (eliminando gli altri
automatismi); la caldaia si accende (parte il
bruciatore) ogni qualvolta la temperatura ri-
levata in ambiente risulti inferiore a quella
impostata.
Codice anomalia
È un’indicazione che compare sul display e
segnala il tipo di malfunzionamento che si è
vericato.

6
1.4 Conoscere la caldaia
RESIDENCE IN CONDENS KIS i è una caldaia
murale a condensazione predisposta per la
produzione di riscaldamento e acqua calda
sanitaria.

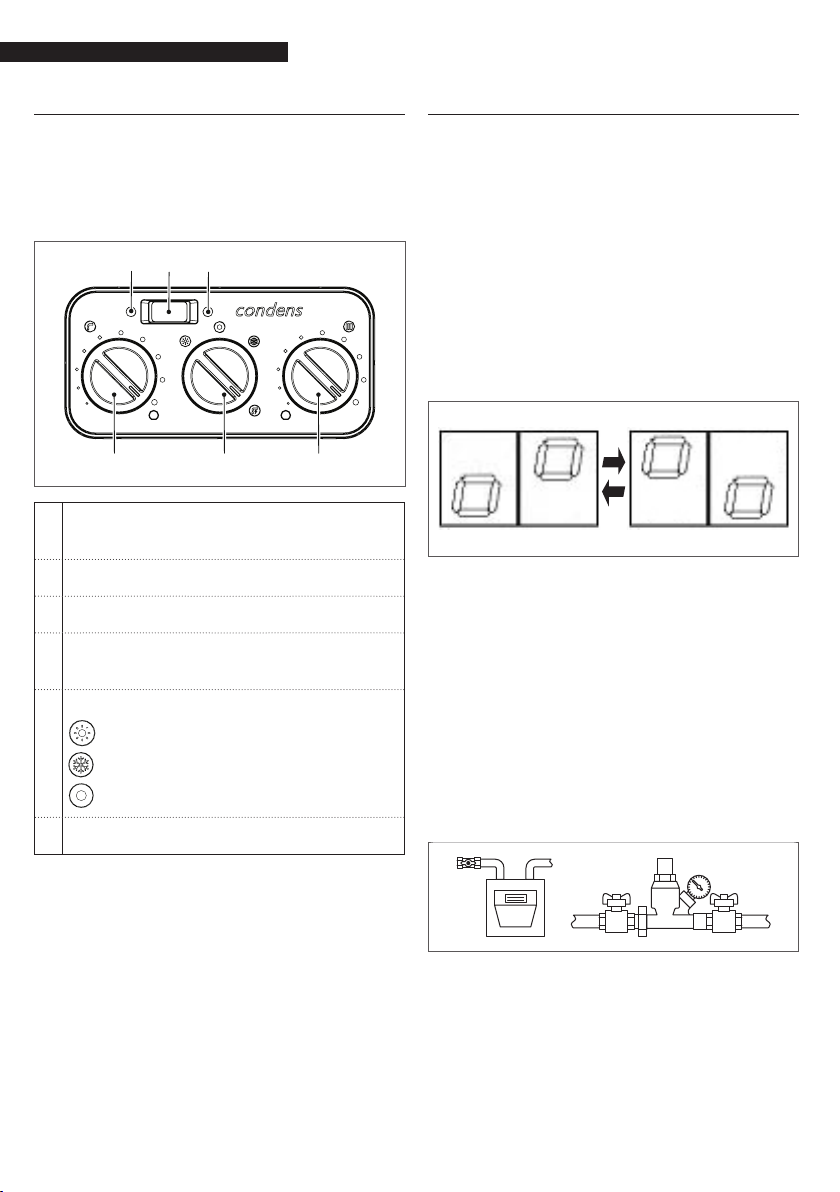

123
456
1LED verde di segnalazione presenza
amma
2Display a due digit.
3LED rosso di segnalazione anomalie
4Selettore di temperatura acqua
riscaldamento
5
Selettore di funzione:
estate
inverno
spento/sblocco
6Selettore temperatura acqua sanitario
1.5 Messa in servizio
La prima messa in servizio della caldaia
RESIDENCE IN CONDENS KIS i deve essere ese-
guita dal Servizio Tecnico di Assistenza ril
quale avrà programmato il controllo seguen-
do le indicazioni da Lei fornite, dopodiché la
caldaia potrà funzionare automaticamente.
Ad ogni alimentazione la caldaia provvede ad
eseguire una sequenza di verica, sul display
si visualizzano una serie di cifre e lettere.
Dopo questa fase la caldaia esegue un ciclo
automatico di sato della durata di 2 minuti,
durante questo periodo si accendo alternati-
vamente i due digit del display.
Se la verica si è conclusa correttamente, alla
ne del ciclo, la caldaia è pronta per funzio-
nare.
Si potrà però presentare la necessità di ri-
mettere in funzione senza coinvolgere il Ser-
vizio Tecnico, ad esempio dopo un periodo di
assenza prolungata.
In questi casi dovranno essere effettuati i
controlli e le operazioni seguenti:
−vericare che i rubinetti del combusti-
bile e dell’acqua dell’impianto termi-
co e sanitario siano aperti,
−vericare che la pressione del circuito
idraulico, a freddo, sia compresa tra 1
bar e 1,5 bar ed il circuito sia disae-
rato,

7
−vericare lo stato funzionale degli ap-
parecchi di ltrazione e/o trattamento
dell’acqua di consumo,
−posizionare l’interruttore generale
dell’impianto generale su “acceso”.
−regolare il termostato ambiente alla
temperatura desiderata (~ 20°C) op-
pure, se l’impianto è dotato di crono-
termostato, vericare che sia “attivo”
e regolato (~ 20°C),
123
456
−posizionare il selettore temperatura
acqua sanitario (6) nella posizione
desiderata,
−posizionare il selettore temperatura
acqua riscaldamento (4) nella posi-
zione desiderata.
FUNZIONE ESTATE:
portare il selettore di funzione (5) su
(estate), la caldaia produrrà acqua calda sa-
nitaria fornita dal bollitore.
Il display visualizza la temperatura dell’acqua
sanitaria.
FUNZIONE INVERNO:
portate il selettore di funzione (5) su (in-
verno), la caldaia produrrà acqua calda sa-
nitaria e riscaldamento. Il display visualizza
la temperatura di mandata dell’acqua riscal-
damento e dell’acqua sanitaria in base alla
richiesta in corso.
temperatura acqua riscaldamento
temperatura acqua sanitaria

8
FUNZIONE INVERNO CON PRERISCALDO:
portate il selettore di funzione (5) su (in-
verno con preriscaldo). Con il selettore in
questa funzione, oltre alla funzione tradi-
zionale di riscaldamento e acqua calda sani-
taria, si attiva la funzione di preriscaldo che
permette di mantenere calda l’acqua con-
tenuta nello scambiatore sanitario al ne di
ridurre i tempi di attesa durante i prelievi.
Il display visualizza la temperatura di man-
data dell’acqua riscaldamento o dell’acqua
sanitaria in base alla richiesta in corso.
temperatura acqua riscaldamento
temperatura acqua sanitaria
Durante il funzionamento si potranno veri-
care le seguenti condizioni:
−se non c’è richiesta di calore la caldaia
sarà in uno stato di “stand-by”,
−se c’è richiesta di calore la caldaia si
avvia e si accende la amma e la se-
gnalazione luminosa si presenta di
colore verde sso (1).
Il display visualizzerà la temperatura in cal-
daia o la temperatura dell’acqua calda sani-
taria a seconda della richiesta in corso.
La caldaia resta in funzione no a quando
saranno raggiunte le temperature impostate,
dopo di che si porrà in stato di “stand-by”,
mantenendo comunque visualizzato il valore
di temperatura.
Nel caso si vericassero anomalie di accen-
sione o di funzionamento, la caldaia effet-
tuerà un “arresto di sicurezza”; sul pannello
di comando si spegnerà il LED verde (1), il di-
splay visualizzerà un codice anomalia lam-
peggiante e, in caso di blocco, si accenderà
anche il LED rosso (3).
1 - LED verde
segnalazione stato caldaia
3- LED rosso
anomalia in corso
Per l’identicazione dei codici d’anomalia
e per il ripristino della caldaia vedi capito-
lo “1.11 Display e codici anomalie” a pagina
11.
9 Dopo un “arresto di sicurezza” attende-
re circa 10 secondi prima di ripristinare le
condizioni di avviamento.

9
1.6 Regolazione della temperatura
acqua di riscaldamento
Per regolare la temperatura dell’acqua di ri-
scaldamento, ruotare la manopola (4) con il
simbolo “ ”: in senso orario la temperatura
aumenta, al contrario diminuisce.
123
456
Con la rotazione della manopola il display
inizia a lampeggiare, visualizzando la varia-
zione della temperatura.
9 In base al tipo di impianto è possibile
preselezionare il range di temperatura
idoneo:
−impianti standard 40-80 °C
−impianti a pavimento 20-45°C.
1.7 Regolazione della temperatura
acqua di riscaldamento con
sonda esterna collegata
In caso di presenza della sonda esterna, il
valore della temperatura di mandata viene
scelto automaticamente dal sistema, che
provvede ad adeguare rapidamente la tem-
peratura ambiente in funzione delle varia-
zioni della temperatura esterna.
Se si desiderasse modicare il valore della
temperatura, aumentandolo o diminuen-
dolo rispetto a quello automaticamente cal-
colato dalla scheda elettronica, è possibile
agire sul selettore temperatura acqua riscal-
damento (4): in senso orario il valore di cor-
rezione della temperatura aumenta, in senso
antiorario diminuisce.
123
456
La possibilità di correzione è compresa tra - 5
e + 5 livelli di comfort che vengono visualiz-
zati sul visualizzatore digit con la rotazione
della manopola.
1.8 Regolazione della temperatura
acqua sanitaria
Per regolare la temperatura dell’acqua calda
sanitaria (bagni, doccia, cucina, ecc.), ruo-
tare la manopola (6) con il simbolo “ ”:
in senso orario la temperatura aumenta, al
contrario diminuisce.
Con la rotazione della manopola il display
inizia a lampeggiare, visualizzando la varia-
zione della temperatura.
123
456
Il campo di regolazione dell’acqua sanitaria è
compreso tra 35 e 60 °C.
Durante la scelta della temperatura, sia essa
riscaldamento o sanitario, il display visualiz-
za il valore che si sta selezionando. A scelta
avvenuta, dopo circa 4 secondi, la modica
viene memorizzata e la visualizzazione torna
ad essere quella relativa alla temperatura di
mandata o dell’acqua sanitaria rilevata dalla
sonda.

10
1.9 Spegnimento temporaneo
In caso di assenze temporanee (ne settima-
na, brevi viaggi, ecc.) posizionare il selettore
di funzione (5) su “ ” (spento/sblocco).
123
456
Il display digitale indica “--”.
Restando attive l’alimentazione elettrica e
l’alimentazione del combustibile, la caldaia
è protetta dai sistemi antigelo e antibloccag-
gio circolatore.
Antigelo riscaldamento: la funzione si av-
via se la temperatura rilevata dalla sonda di
mandata scende sotto i 6 °C. In questa fase
viene generata una richiesta di calore con ac-
censione del bruciatore alla minima potenza,
che viene mantenuta nché la temperatura
dell’acqua di mandata raggiunge i 35 °C.
Antigelo sanitario: la funzione si avvia se la
temperatura rilevata dalla sonda sanitaria
scende sotto i 4 °C. In questa fase viene ge-
nerata una richiesta di calore con accensione
del bruciatore alla minima potenza, che vie-
ne mantenuta nché la temperatura dell’ac-
qua di mandata raggiunge i 55 °C.
Durante la fase di antigelo sul display si vi-
sualizza la scritta AF lampeggiante.
Antibloccaggio circolatore: il circolatore si at-
tiva ogni 24 ore di sosta per un periodo di 30
secondi.
1.10 Spegnimento per lunghi periodi
In caso di non utilizzo della caldaia per un
lungo periodo effettuare le seguenti opera-
zioni:
−posizionare il selettore di funzione (5)
su “ ” (spento/sblocco)
123
456
−posizionare l’interruttore generale
dell’impianto su “spento”,
−chiudere i rubinetti del combustibile
e dell’acqua dell’impianto termico e
sanitario,

11
9 In questo caso i sistemi antigelo e an-
tibloccaggio sono disattivati. Svuotare
l’impianto termico e sanitario se c’è pe-
ricolo di gelo.
9 Il Servizio Tecnico di Assistenza rè a
disposizione qualora la procedura sopra
riportata non sia facilmente attuabile.
1.11 Display e codici anomalie
Quando si presenta un’anomalia di funzio-
namento sul visualizzatore display si visua-
lizza un codice lampeggiante e si accende il
led rosso in caso di blocco denitivo.
Per la descrizione delle anomalie consultare
la tabella di seguito descritta.
CODICE DESCRIZIONE STATO
AL10
Tentativi accensione
esauriti (amma assen-
te/ blocco presenza con-
densa)
BLOCCO
AL20 Anomalia termostato li-
mite BLOCCO
AL21
Anomalia termostato
bassa temperatura/
blocco sicurezza pompa
condensa
BLOCCO
AL26 Sovra temperatura
ritorno BLOCCO
AL28 Anomalia differenziale
sonda ritorno/mandata BLOCCO
AL29 Sonda fumi
sovratemperatura BLOCCO
AL34
Anomalia tacko ventila-
tore
Allarme pressostato aria
BLOCCO
AL40
Pressione acqua
impianto bassa (dopo 10
minuti)
BLOCCO
CODICE DESCRIZIONE STATO
AL41 Pressione acqua
impianto bassa ARRESTO
AL52 Anomalia generica
elettronica BLOCCO
AL55
Anomalia per assenza
congurazione modalità
blocco Caldaia (jumper
corrispondente assente)
BLOCCO
AL60 Anomalia sonda sanita-
rio
VEDI
PARTE
DEDICATA
AL71
Anomalia sonda man-
data (aperta/corto cir-
cuito)
ARRESTO
AL73 Anomalia sonda ritorno
(aperta/corto circuito) ARRESTO
AL79
Sovra temperatura
mandata/anomalia dif-
ferenziale blocco Sonda
mandata/ritorno
BLOCCO
AL91
Pulizia scambiatore pri-
mario segnalazione
(Chiamare il servizio di
assistenza)
SEGNALA-
ZIONE
Ripristino delle anomalie
Attendere circa 10 secondi prima di ripristina-
re le condizioni di funzionamento.
Successivamente operare come segue:
1 Visualizzazione del codice allarme lam-
peggiante
La comparsa del solo codice allarme lam-
peggiante indica che è stato diagnosticato
un arresto temporaneo, in caso di ripristino
dell’anomalia la caldaia procede al regolare
funzionamento autonomamente.
Se la caldaia, invece, non riprende il regola-
re funzionamento si può generare un blocco
denitivo. In questo caso procedere come
descritto nel punto 2.
2 Accensione del LED rosso e visualizza-
zione del codice allarme lampeggiante
Ruotare il selettore di funzione (5) su “ ” e
riportarlo sulla posizione desiderata.
Se la caldaia effettua la fase di accensione e
riprende il regolare funzionamento, l’arresto
è riconducibile ad una situazione casuale.

12
Il ripetersi di blocchi suggerisce l’intervento
del Centro di Assistenza Tecnica r.
Per anomalie AL41
Vericare il valore di pressione sull’idrometro
posto sotto la caldaia; se è inferiore a 0,5 bar
procedere come di seguito descritto:
−posizionare il selettore di funzione (5)
su “ ”,
123
456
−caricare lentamente aprendo il rubi-
netto di caricamento esterno alla cal-
daia no a che la lancetta dell’idro-
metro si posiziona tra 1 e 1,5 bar,
rubinetto di
riempimento
−riposizionare il selettore di funzione
(5) sulla posizione desiderata (estate
o inverno).
Se il calo di pressione è molto frequente
chiedere l’intervento del Centro di Assistenza
Tecnica r.
Per anomalia AL60
La caldaia funziona regolarmente, ma non
garantisce la stabilità della temperatura ac-
qua sanitaria che, comunque, viene fornita
ad una temperatura prossima a 50°C.
È richiesto l’intervento del Centro di Assisten-
za Tecnica r.

13
1.12 Manutenzione
Per mantenere elevata l’efcienza e l’afda-
bilità della Sua caldaia r, Le raccoman-
diamo di far effettuare ogni anno la manu-
tenzione periodica programmata.
Desideriamo ricordare che il DPR 26 Agosto
1993 n° 412 obbliga il responsabile della cal-
daia a far eseguire, da personale professio-
nalmente qualicato, la manutenzione pe-
riodica.
Il Servizio Tecnico di Assistenza rpuò
adempiere a questo importante obbligo le-
gislativo ed anche darle importanti informa-
zioni sulla possibilità di contratto di manu-
tenzione programmata che, a nostro avviso,
signica:
−maggiore sicurezza;
−rispetto delle Leggi oggi in vigore;
−la tranquillità di non incorrere in one-
rose sanzioni in caso di controlli.
MANUTENZIONE PROGRAMMATA PERIODICA
OPERAZIONE 1° ANNO 2° ANNO
Controllo componenti
di tenuta X X
Pulizia scambiatore
primario lato fumi X X
Pulizia camera com-
bustione, ventilatore e
venturi
X X
Verica dispositivi di
sicurezza acqua e gas X X
Verica della portata
del gas ed eventuale
regolazione
X X
Verica del tiraggio e
del condotto fumi X X
Pulizia bruciatore e
verica efcienza
accensione
X X
Controllo funziona-
mento idraulico X X
Analisi combustione X
OPERAZIONE 1° ANNO 2° ANNO
Verica e lubricazio-
ne componenti gruppo
idraulico
X
Verica tenuta im-
pianto X
Lavaggio scambiatore X
Controllo efcienza
componenti elettrici
ed elettronici
X
Efcienza ventilatore
(solo versioni camera
stagna)
X X
Verica sistema scarico
condensa X X
Verica neutralizzatore
condensa (se instal-
lato)
X X
NOTA: le operazioni di manutenzione sopra
indicate, devono essere effettuate in
accordo con il DPR 412/93-551/99 e DL
192-311/05.
1.13 Pulizia
Le uniche pulizie che le consigliamo di effet-
tuare, sono quelle della pannellatura esterna
della caldaia da effettuarsi solo con panni
inumiditi con acqua e sapone.
Nel caso di macchie tenaci inumidire il pan-
no con una miscela al 50% di acqua ed alcool
denaturato o con prodotti specici.
0 Non utilizzare carburanti e/o spugne in-
trise con soluzioni abrasive o detersivi in
polvere.
0 È vietata qualsiasi operazione di pulizia
prima di aver scollegato la caldaia dalle
rete di alimentazione elettrica posizio-
nando l’interruttore generale dell’im-
pianto su “spento”.

14
1.14 Informazioni utili
Venditore:................................................
Sig.: ........................................................
Via: .........................................................
Tel.:.........................................................
Servizio Tecnico di Assistenza: ...................
Sig.: ........................................................
Via: .........................................................
Tel.:.........................................................
Installatore: .............................................
Sig.: ........................................................
Via: .........................................................
Tel.:.........................................................
Data Intervento
Fornitore del combustibile: .......................
Sig.: ........................................................
Via: .........................................................
Tel.:.........................................................
Data Q.tà fornita Data Q.tà fornita Data Q.tà fornita Data Q.tà fornita

15

16
Dear client,
Thank you for choosing a rboiler, a mod-
ern and high quality product, providing you
with the utmost wellbeing and with a high
level of reliability and safety. and this is par-
ticularly the case if entrusted to a r Tech-
nical Assistance Centre which is specically
capable of carrying out routine maintenance,
keep it running at maximum efciency, with
low running costs and which has original
spare parts if required.
This instruction booklet contains important
information and suggestions that should be
observed for easy installation and better use
of the RESIDENCE IN CONDENS KISi boiler.
Thank you once again
Riello S.p.A.
CONFORMITY
The RESIDENCE IN CONDENS KIS i boiler is in
conformity with:
Gas Appliance Directive 2009/142/EEC un-
til April 20th 2018 and Regulation (EU)
2016/426 from April 21st 2018
Efciency directive: Article 7(2) and Annex
III of directive 92/42/EEC
Electromagnetic compatibility directive
2014/30/EU
Low-voltage directive 2014/35/EU
The eco-design of energy-related products
Directive 2009/125/EC
Directive 2010/30/EU Energy labelling
Delegated Regulation (EU) No. 811/2013
Delegated Regulation (EU) No. 813/2013
Delegated Regulation (EU) No. 814/2013
CONTENTS
In some parts of the booklet, some sym-
bols are used:
9 = for actions requiring special care
and adequate preparation
0 =
for actions THAT MUST NOT be per-
formed
1.1 General warnings ................17
1.2 Basic safety rules................ 18
1.3 General remarks .................19
1.4 Getting to know the boiler ........ 20
1.5 Commissioning ................. 20
1.6 Adjusting the heating water
temperature ................... 22
1.7 Adjusting the heating water
temperature with an external probe
connected..................... 22
1.8 Adjustment of the domestic hot water
temperature ................... 23
1.9 Temporary switch-off ............ 23
1.10 Switching off for lengthy periods.... 24
1.11 Display and fault codes ........... 24
1.12 Maintenance................... 26
1.13 Cleaning ...................... 26
1.14 Useful information ...............27
0476

17
1.1 General warnings
9 Having received the product, check the
integrity and completeness of the supply
and in the event of non-compliance
with that ordered, contact the r
Agency that sold the appliance.
9 The installation of the
RESIDENCE IN CONDENS KIS i boiler must be
performed by a qualied company that
will issue the owner with the installation
declaration of conformity on completion
of the work, in compliance with the
applicable National and Local Standards
and the instructions supplied by r in
the instruction booklet supplied with the
appliance.
9 This appliance should not be operated
by children younger than 8 years, people
with reduced physical, sensory or mental
capacities, or inexperienced people
who are not familiar with the product,
unless they are given close supervision
or instructions on how to use it safely
and are made aware by a responsible
person of the dangers its use might
entail. Children must not play with the
appliance. It is the user’s responsibility
to clean and maintain the appliance.
Children should never clean or maintain
it unless they are given supervision.
9 The RESIDENCE IN CONDENS KIS i boiler
must be used as envisaged by r for
which it was purposely designed. N o
contractual or extracontractual liability
is accepted for r damage caused
to people, animals, or objects due to
errors in installation, adjustment, or
maintenance or by improper use.
9 In the event of a water leak, disconnect
the boiler from the main power supply,
shut off the water supply and promptly
notify the r Technical Assistance
Centre or professionally qualied
personnel.
9 Check the display regularly to make
sure the icon (indicating an incorrect
priming pressure) does not light up.
Otherwise, contact the rTechnical
Assistance Centre or professionally
qualied personnel.
9 Not using the boiler for an extended
period of time involves the execution of
at least the following operations:
−position the appliance's main switch
to the "OFF" position
−Set the system's main switch to "off"
−Close the fuel and water taps of the
heating system
−Drain the heating and domestic
hot water circuits if there is a risk of
freezing.
9 The boiler maintenance must be carried
out at least once a year.
9 This booklet, along with that for the
installer and the Technical Assistance
Centre, are an integral part of the
appliance and must therefore be kept in
a safe place. They must always be passed
on with the boiler if this is transferred
to another owner/user or to another
system. In case of loss or damage, please
contact the local Technical Assistance
Centre r in your Area for a new copy.
9 The circulator anti-locking function is
activated after 24 hours of non-use, with
the function selector in any position.
9 For the installation, you are advised to
contact specialised personnel.
At the end of its life, the product
should be not be disposed of as
solid urban waste, but rather it
should be handed over to a
differentiated waste collection
centre.

18
1.2 Basic safety rules
Remember that the use of products requiring
fuels, electricity and water necessitates the
respect of certain basic safety rules such as:
0 It is forbidden to activate electric
devices or appliances such as switches,
household appliances and so on if you
notice a smell of fuel or unburnt fuel. In
this case:
−ventilate the room by opening the
doors and windows;
−Close the fuel shut-off device;
−promptly contact the r
Technical Assistance Centre or other
professionally qualied personnel.
0 It is forbidden to touch the appliance
while barefoot or if parts of your body
are wet.
0
Any technical or cleaning operation is
forbidden before disconnecting the
appliance from the main power supply
by turning the system's main switch to
"OFF" and the main switch of the boiler
to "OFF".
0 Do not modify the safety or adjustment
devices without the manufacturer’s
authorisation and precise instructions.
0 Do not access the inside of the boiler. Any
work on the boiler should be carried out
by the Technical Assistance Centre or by
professionally qualied personnel.
0 It is forbidden to plug the condensate
drain.
0 It is prohibited to pull, detach or twist
the electrical cables coming from the
appliance even if it is disconnected from
the mains power supply.
0 It is prohibited to cover or reduce the
size of the ventilation openings in the
room where the boiler is installed. The
ventilation openings are vital for correct
combustion.
0 It is forbidden to leave ammable
containers and substances in the room
where the boiler is installed.
0 It is forbidden to disperse the packaging
material in the environment and leave
it within children's reach as it may be
a potential source of danger. It must be
disposed in accordance with the present
law.
0 It is forbidden to disconnect the boiler
from the electricity supply and close
the gas tap if there is a risk of the
temperature falling below zero, as the 1st
level antifreeze system (protection up to
0°C) would be disabled.
0 It is forbidden to intervene on sealed
elements.
0 It is forbidden to place any objects on
the boiler, as they could be a source of
danger.
0 The ventilation openings are vital for
correct combustion and safety.

19
1.3 General remarks
Before starting ... some clarication to better
understand how the Heating-DHW system
and its control function.
Heating circuit
This is the water circuit that feeds the heat-
ing elements. Normally activated in the win-
ter only and in the colder periods of the year
and has the task of ensuring comfort in the
environments served.
DHW circuit
This is the water circuit that feeds the water
consumption utilities (sink, bath tub, show-
er).
Antifreeze
This is the system that protects the boiler and
the system from the formation of ice if tem-
peratures drop below zero degrees Celsius.
It activates automatically as long as the boiler
is electrically powered and the gas taps are
open.
Display
This is the screen of the control panel where
the symbols, titles, temperatures, etc., corre-
sponding to the particular operating condi-
tions, are displayed.
Summer operation
The boiler supplies the Domestic Hot Water
circuit only providing hot water.
Winter operation
The boiler feeds both the DHW circuit and the
heating circuit.
Comfort condition
This is the situation with the environments at
the ideal temperature.
Reduced condition
This is the situation with the environments at
reduced temperature in relation to the ideal
level. This is usually a night-time condition
or for periods during which the user is not
at home.
Set program
This is the sequence of conditions (comfort
and reduced condition) and relative selected
and planned temperatures.
Standard program (pre-set by the manu-
facturer)
That in the memory on the 1st ignition.
Manual operation
This is the situation in which the tempera-
tures are managed directly by the user. The
control panel acts as a simple ambient ther-
mostat (eliminating the other automations);
the boiler ignites (the burner starts) whenev-
er the temperature measured in the environ-
ment is lower than that set.
Fault code
This is an message that appears on the dis-
play and indicates the type of fault that has
occurred.

20
1.4 Getting to know the boiler
RESIDENCE IN CONDENS KIS iis a condensing
wall-hung boiler for heating and for the pro-
duction of domestic hot water.
123
456
1Green ame present warning LED
2Two digit display.
3Red fault warning LED
4Heating circuit water temperature
selector
5
Mode selector:
summer
winter
off/reset
6hot water temperature selector
1.5 Commissioning
The initial commissioning of the
RESIDENCE IN CONDENS KISi boiler must be
carried out by the r Technical Assistance
Centre that will have programmed the control
following the instructions provided by you,
after which the boiler will be able to operate
automatically.
Every time it is powered up, the boiler per-
forms a sequence of checks, and a series of
numbers and letters will appear on the dis-
play.
After this phase the boiler runs an automatic
venting cycle for 2 minutes, during which the
two digits of the display will light alternately.
If the check is terminated correctly, the boiler
will be ready to operate at the end of the cy-
cle. It may, however, be necessary to restart
without involving the Technical Assistance
Centre, after a period of prolonged absence
for example.
In such cases, the following checks and op-
erations must be carried out:
−make sure the fuel and water taps of
the heating system and the domestic
water system are open,
−check that the pressure of the water
circuit, when cold, is between 1 bar
and 1.5 bar and the circuit de-aerated
−check the operating condition of the
consumption water ltering and/or
treatment appliances,
−Set the system's master switch to the
"on" position.
