Rixen & Kaul KLICKfix 0501B User manual

www.KLICKfix.com
1kg max.
Ø 15 -60mm
Ø 6 -10mm
abnehmen ! Von der Verwendung an Carbon-Teilen
raten wir ab oder empfehlen den Rat des jeweiligen
Herstellers einzuholen.
Quick release for cable-locks on frame or seatpost
Ø15-60mm. With one click the accessory snaps in the
adapter. Press the red button to release. Mount the
cable clamp on cable lock. IMPORTANT Make sure
the accessory is firmly locked in the adapter before
each ride. Remove the accessory before transporting
the bike on a car rack. We advise against installati-
on on carbon parts and recommend consulting the
manufacturer.
Fixation rapide pour cable antivol sur cadre, gui-
don ou tige de selle. Un simple clic suffit pour accro-
cher l’accessoire au support. Appuyer sur le bouton
rouge pour libérer. IMPORTANT Vérifier la fixation
des éléments avant chaque départ. Ne pas oublier de
retirer les accessoires lorsque le vélo est transporté sur
un porte-vélos. Nous déconseillons fortement l’utilisa-
tion sur tubes à carbone ou consultez le fabriquant.
R&K AM 301 11/18
Halter für Seilschlösser an Rahmen oder Sattel-
stütze mit Ø 15- 60mm. Beim Einschieben in den
Adapter verriegelt das Zubehör sicher und ist auf
Tastendruck abnehmbar. Seilklemme am Schloss vor-
montieren. WICHTIG Vor jeder Fahrt korrekte Verrie-
gelung und festen Sitz des Zubehörs prüfen. Zubehör
vor Transport auf dem Auto-Fahrradträger unbedingt
Mit Seilschloss Halter
With cable lock holder
Support cable antivol
REG. DESIGN · PAT. PEND. · MADE IN GERMANY · RIXEN & KAUL GMBH · LIMMINGHOFER STR. 9 · D-42699 SOLINGEN
Made in Germany

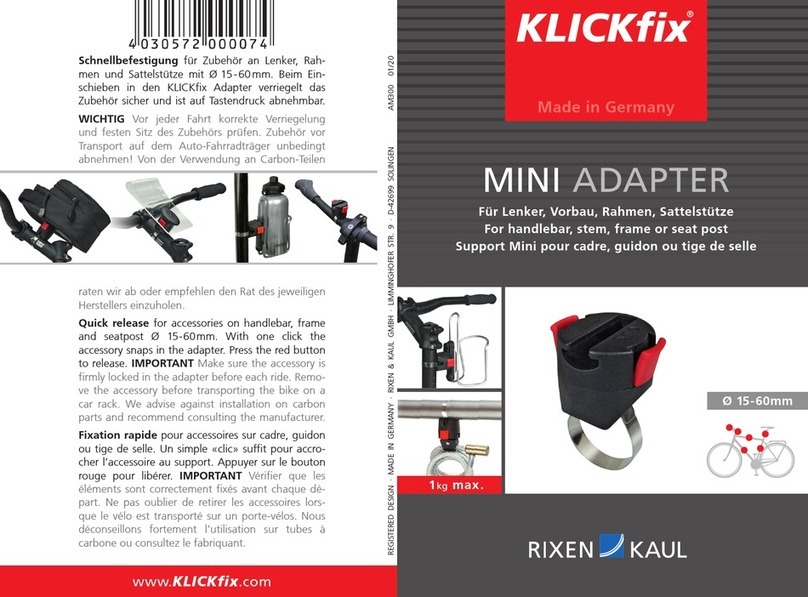

Mini AdApter

www.KLICKfix.com
Montage Miniadapter Der Adapterkopf ist in
90° Schritten drehbar 1 Zur Veränderung der
Einschubrichtung die beiden Schrauben im So-
ckel lösen 2, Kopf drehen und Schrauben um
90° versetzt wieder eindrehen. Je nach Monta-
geart, muß die passende Innensechskantschrau-
be vor dem Zusammenbau im Sockel einge-
steckt sein (für Bandmontage die mitgelieferte
M4).
Montage mit Edelstahlband Bandlänge je
nach Rohrdurchmesser wählen. Ein Ende von
unten durch das Spannstück führen 3und
umbiegen. Metallband um das Rohr legen,
durch den zweiten Schlitz im Spannstück füh-
ren, leicht straff ziehen und umbiegen 4. Ge-
häuse auf Spannstück setzen 5und die Innen-
sechskantschraube M4 durch das Loch in der
Adaptermitte festschrauben (2Nm). Erst da-
durch spannt sich das Band.
Alternative Montage am Rahmengewinde
mit Innensechskantschraube M5x25 (nicht im
Lieferumfang). Diese größere Schraube muß
hierfür im Sockel wie oben beschrieben 2 vor-
montiert werden. Anschließend Adapter durch
das kleine Loch in der Adaptermitte direkt am
Rahmengewinde verschrauben 6.
Mounting Miniadapter You can turn the head
part of the adapter 1in 90° steps. To change
the direction 2you must loosen the 2 bottom
screws and turn the head part for 90°. When
assembling the parts again use the other screw
wholes and make sure that the hex-screw is in-
serted in the center of the socket (M4 for metal
strap mounting included).
Mounting with stainless strap Mount
strap and tension plate as shown in dra-
wings 3+4. The strap should sit tight on the
tube. Put adapter on tension plate 5. Insert
hex-wrench through the small center hole
of the adapter and turn screw until the strap
is securely tightened (2Nm).
Alternative mounting on integrated
frame threads (not included) M5x25 allen
screw with countersunk head must be inserted
in the adapter socket 2. Put the pre-assembled
adapter on the frame thread 6and tighten the
screw through the small center hole.
Choix de la position et du système de mon-
tage. La tête de l’adaptateur 1pivote sur 90°.
Pour changer son orientation 2dévisser les 2 vis
du haut et tourner la tête. Pour le montage de
la languette en acier, utiliser la vis comprise M4.
Montage avec languette en acier inox.
Monter l‘attache et tendre la languette comme
indiqué sur les dessins 3+4. Positionner
l’adaptateur sur le support 5et visser la vis M4
avec la clé six pans (2Nm).
Montage sur plots de porte-bidon. Position-
ner l’adaptateur sur le support 6et visser une
vis M5x25 (non compris) avec la clé six pans.
Le montage du support doit assurer une posi-
tion verticale d’accroche.
1
2
3
4
5
6
