Roebuck RB3320 User manual

Operator’s Manual

RB3320

Die Grinder

WARNING

To reduce risk of injury, everyone using, installing, repairing, maintaining,

changing accessories on, or working near this tool must read and

understand these instructions, as well as separately provided safety

instructions part number 8956001182, before performing any such task.

01 / 2016

8956001188 Rev 01

OIL

R1/4"AG

R3/8"AG

R1/2"AG

Ø6

Ø9

Ø13

R1/4" x Ø6

R1/4" x Ø9

R3/8" x Ø9

R3/8" x Ø13

R1/2" x Ø13

R1/2" x Ø9

R1/4"IG

R3/8"IG

R1/2"IG

R1/4"AG/Stahl

R1/4"AG

R3/8"AG

R1/2"AG

851011 (Ø9)

851012 (Ø13)

(Ø8 x 3m)

(Ø8 x 6m)

(Ø8 x 7.5m)

(Ø8 x 5m with couplings)

(Ø8 x 8m with couplings)

(Ø8 x 10m with couplings)

START

RELEASE

AIR-OIL

10 h

3 ccm

852100

Max.

Min.

GREASE

50 h

1/4"

3/8"

1/2"

3/4" Fig. 1

Air Diagram:

Model

Speed Power Collet

Air consumption

Weight Dimension

LAir Inlet. Inner hose

diameter

Sound

pressure

LpA

Sound

power

LwA

Vibrations

Average Continuous ahd k

[RPM] [HP]

[W]

[inch]

[mm]

[SCFM]

[NI/min]

[lb.]

[kg]

[inch]

[mm] [inch] [inch]

[mm] [dB(A)] [dB(A)] [m/s2] [m/s2]

1 2 3 45 6 7 8 9 10 11 12

RB3320 15,000 0.4

300

1/4”

11.2

318

13.8

390

1.2

0.55

155 1/4” 3/8”

885 96 <2.5 /

Fig. 2

Start A

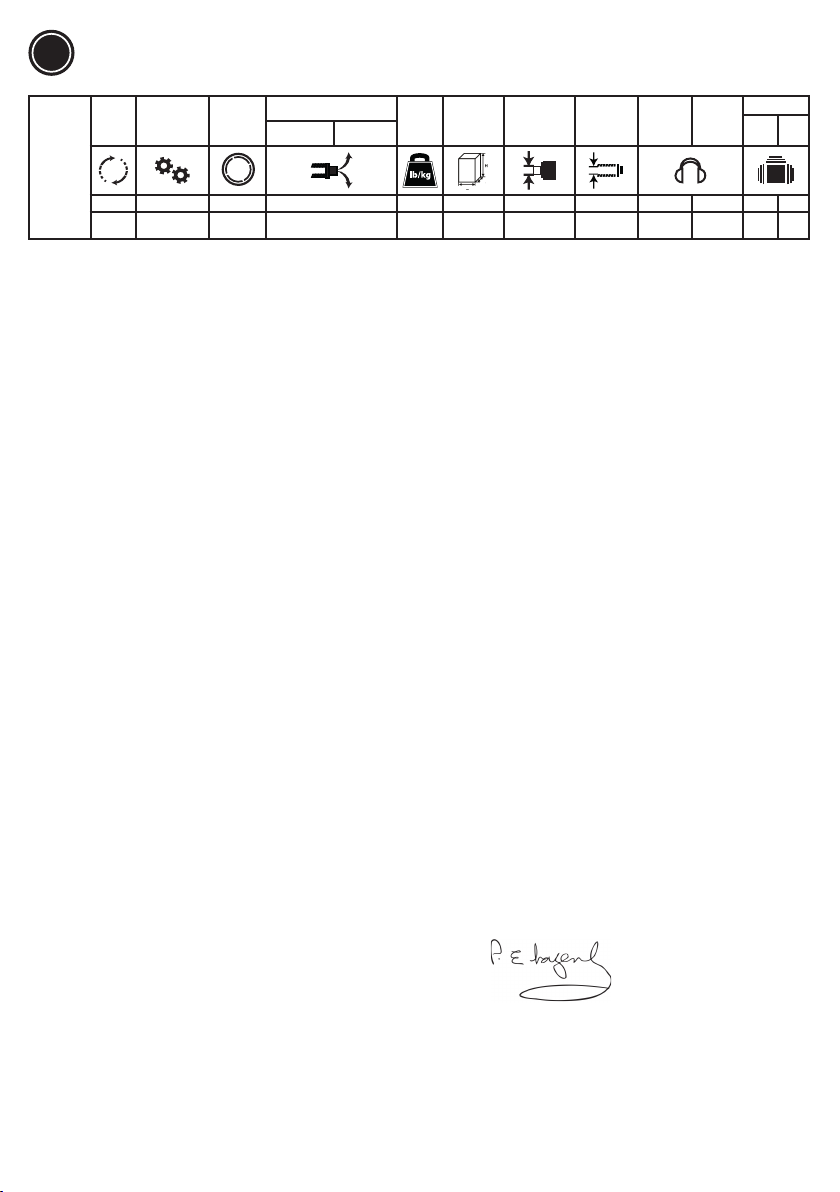

1.Technical Data

Model

Speed Power Collet

Air Consumption

Weight Dimension

LAir Inlet Inner Hose

Dia.

Sound

pressure

LpA

Sound

power

LwA

Vibrations

ahd K

Average continuous

1 2 3 4 5 6 7 8 9 10 11 12

[RPM] [Hp]

[W]

[inch]

[mm]

[SCFM]

[l/min]

[lb]

[kg]

[inch]

[mm] [inch] [inch]

[mm] [dB(A)] [dB(A)] [m/s²] [m/s²]

max. pressure 6.3bar(90psi)

ah: Vibration level, kUncertainty ; LpA Sound pressure dB(A), KpA = KWA = 3 dB Uncertainty.

Declaration of noise and vibration statement (ISO 15744 and ISO 28927-12)

All values are current as of the date of this publication. For the latest information please visit www.roebuck-tools.com.

These declared values were obtained by laboratory type testing in accordance with the stated standards and are suitable for comparison with the declared

values of other tools tested in accordance with the same standards. These declared values are not adequate for use in risk assessments and values measured

in individual work places may be higher. The actual exposure values and risk of harm experienced by an individual user are unique and depend upon the way

the user works, the workpiece and the workstation design, as well upon the exposure time and the physical condition of the user. We, BRAMMER PLC, cannot

be held liable for the consequences of using the declared values, instead of values reecting the actual exposure, in an individual risk assessment in a work

place situation over which we have no control. This tool may cause hand-arm vibration syndrome if its use is not adequately managed. An EU guide to managing

hand-arm vibration can be found at www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. We recommend a programme of

health surveillance to detect early symptoms which may relate to noise or vibration exposure, so that management procedures can be modied to help prevent

future impairment.

2. Machine type(s)

• This product is designed for removing material using abrasives. No other use permitted. For professional use only.

• Please read the instructions carefully before starting the machine.

3. Operation (See gures)

• Fix the accessories properly to the tool.

• Connect device as shown in Fig. 01.

• To start the machine, pull the trigger (A). Machine speed is increase by increasing pressure on the trigger. Release the trigger to stop.

4. Lubrication

• Use an air line lubricator with SAE #10 oil, adjusted to two drops per minute. If an air line lubricator cannot be used, add air motor oil to the inlet once a day.

5. Maintenance instruction

• Follow local country environmental regulations for safe handling and disposal of all components.

• Maintenance and repair work must be carried out by qualified personnel using only original spare parts. Contact the manufacturer or your nearest authorised

dealer for advice on technical service or if you require spare parts.

• Always ensure that the machine is disconnected from energy source to avoid accidental operation.

• Disassemble and inspect the tool every three 3 months if the tool is used every day. Replace damaged or worn parts.

6. Disposal

• The disposal of this equipment must follow the legislation of the respective country.

• All damaged, badly worn or improperly functioning devices MUST BE TAKEN OUT OF OPERATION.

• Repair only by technical maintenance staff.

7. EC Declaration of conformity

We : Brammer PLC, St Ann's House, 1 Old Market Place, Knutsford, Cheshire WA16 6PD

Machine type(s): Die grinder

Declare that the product(s): RB3320 Serial Number: 001 - 999

Origin of the product : TAIWAN

is in conformity with the requirements of the council Directives on the approximation of the laws of the Member States relating : to “Machinery“ 2006/42/EC (17/05/2006)

applicable harmonised standard(s) : EN ISO 11148-9:2012

Name and position of issuer : Peter Lazenby, European Own Brand Category Manager

Place & Date : Knutsford, 03/02/2016

Technical le available from EU headquarter. Peter Lazenby, European Own Brand Category Manager, Brammer House Avenue J, Stoneleigh Park, Kenilworth, CV8 2LG.

Use only authorized parts. Any damage or malfunction caused by the use of unauthorized parts is not covered by Warranty or Product Liability.

EN English (English) RB3320

Die grinder

Original Instructions
