1. VORWORT
Herzlichen Glückwunsch, Sie haben sich für einen ROHDE –Ergo Load System kurz ELS
Brennofen entschieden, einem Markenprodukt für höchste Ansprüche.
Dieser ELS-S Brennofen ist das Ergebnis intensiver Weiterentwicklung der Baureihe ELS.
Diese Bedienungsanleitung soll Ihnen das Kennenlernen Ihres ROHDE –ELS-S Brennofens
vereinfachen. Aus diesem Grund haben wir einige wichtige Hinweise und Richtlinien
zusammengefasst, um Ihnen einen einfachen und sicheren Umgang mit Ihrem Brennofen zu
ermöglichen.
Bitte lesen Sie vor der ersten Benutzung des ROHDE –ELS-S Brennofens die Bedienungs-
anleitung sorgfältig durch.
Lernen Sie die Funktionsweisen Ihres ELS-S Brennofens und der Steuerungsanlage kennen.
2. WICHTIGE SICHERHEITSHINWEISE
2.1. Allgemeine Anmerkung
Beachten Sie unbedingt die Sicherheitshinweise - aber auch die Sicherheitskennzeichen, um
mögliche Gefährdungen ausschließen zu können. Lesen Sie die folgenden
Sicherheitshinweise in Ihrem eigenen Interesse vollständig durch, bevor Sie den ELS-S
Brennofen in Betrieb nehmen.
Bewahren Sie die Bedienungsanleitung sorgfältig auf. Verwenden Sie zu Ihrer eigenen
Sicherheit ausschließlich ROHDE - Ersatzteile!
Die Helmut Rohde GmbH übernimmt keine Haftung für Schäden, welche durch falsche oder
fehlerhafte Heizspiralen eines Fremdherstellers entstehen. Ebenfalls erlöschen auch
sämtliche Garantieansprüche mit dem Einbau nicht originaler Ersatzteile!
2.2. Sicherheitshinweise am Brennofen
Achtung: Heiße Oberfläche,
nicht in heißem Zustand
öffnen!
Achtung: Warnung vor gefährlicher
elektrischer Spannung.
Achtung: Vor Öffnen des
Elektrokastens Netzstecker
ziehen! (BGV A8).
Das CE Zeichen bestätigt, dass das
Konformitätsbewertungs-Verfahren
nach EG-Richtlinien durchgeführt
wurde:
Richtlinie 2006 / 95 / EG
Richtlinie 2004 / 108 / EG
Richtlinie 93 / 68 EWG, CE-Kennzeichnung.

Aus Freude am Ergebnis!
Seite 4
Stand: 10/2012
2.3. Technische Beschreibung
ELS-S Ergo Load System bis 1320 °C
■ Die Weiterentwicklung der bewährten ELS Serie mit Schubladenboden
■ Ofenserie mit 5 Modellen von 200 bis 1000 Litern
■ Hinterlüftung der gesamten Gehäusekonstruktion
■ Heizwendeln 5-seitig auf Tragrohren montiert
■ Deckenkonstruktion "System ROHDE" (DGM)
■ 3-schichtiger, Energie-effizienter Isolationsaufbau
■ Standardmäßig 1 Zonen-Steuerung
■ Leistungsregelung über Halbleiterschalter, leise und verschleißfrei
Maximaltemperatur: 1320° C
Anwendungstemperatur: 1320° C
Umgebungskonditionen:
Zulässige Umgebungstemperatur: -5°C bis +45°C
Relative Luftfeuchtigkeit: <80%, nicht kondensierend
Brennzyklus: kalt/ kalt
Brennraumatmosphäre: oxidierend
Garantie: 36 Monate Gewährleistung
(nicht auf Verschleißteile)
Anlage konstruiert und gefertigt unter Berücksichtigung von DIN EN 746-1

Aus Freude am Ergebnis!
Seite 5
Stand: 10/2012
2.4. Sicherheits- und Arbeitsschutzkleidung:
Beim Öffnungs- bzw. Ausfahrvorgang des ELS-S Brennofens muss das Bedienpersonal ent-
sprechende Arbeitsschutzkleidung tragen. Hohe, austretende Temperaturen können zu
Verletzungen führen. Die Helmut Rohde GmbH übernimmt für Personen- und Sachschäden
keine Haftung!
2.5. Sicherheitshinweise für den Einsatz
Nur unter Einhaltung der folgenden Sicherheitshinweise kann ein gefahrloser Betrieb des
ROHDE –ELS-S Brennofens ermöglicht werden:
ACHTUNG:
Bei Gewerbebetrieben sind der Brennofen und die Regelanlage vor der ersten
Inbetriebnahme und im Zeitabstand von 4 Jahren durch eine Elektrofachkraft auf
ordnungsgemäßen und einwandfreien Zustand nach „BGV A3 Prüfung“ zu prüfen.
ACHTUNG:
Reparaturen und Wartungsarbeiten an elektrischen Bauteilen dürfen nur durch eine
Elektrofachkraft durchgeführt werden.
ACHTUNG:
Aus Sicherheitsgründen muss vor Wartungsarbeiten der ELS-S Brennofen vom
Stromnetz abgeschlossen werden.
ACHTUNG:
Überschreiten Sie niemals die Maximaltemperatur von 1320°C.
ACHTUNG:
Der Betreiber der Ofenanlage ist angewiesen, die gültigen Emissionsschutz-
bestimmungen (TA-Luft ) „Erste Allgemeine Verwaltungsvorschrift zum Bundes-
Immissionsschutzgesetz” der deutschen Bundesregierung einzuhalten!

Aus Freude am Ergebnis!
Seite 6
Stand: 10/2012
3. INBETRIEBNAHME
3.1. Anlieferung
In der Regel wird der ROHDE –ELS-S Brennofen mit Spedition geliefert. Die Sendung ist in
jedem Fall bei der Anlieferung sofort auf Beschädigungen zu prüfen. Wird der Lieferschein
ohne vorherige Warenprüfung unterzeichnet, gilt die Sendung als unbeschädigt und korrekt
angeliefert.
ACHTUNG:
Packen Sie die Palette in jedem Fall zusammen mit dem Fahrer aus und prüfen die
Ware auf Beschädigungen. Lassen Sie sich zu keinem Zeitpunkt unter Druck setzen!
Vermerken Sie evtl. Schäden sofort auf dem Lieferschein und lassen Sie den Fahrer
unbedingt gegenzeichnen. Melden Sie die Beschädigung sofort Ihrem Fachhändler oder der
Helmut Rohde GmbH.
Spätere Reklamationen sind zwecklos.
Behalten Sie eine Kopie der Schadensreklamation.
3.2. Betriebsumgebung / Aufstellort
Wählen Sie einen geeigneten Aufstellort, beachten Sie dabei unbedingt folgende Regeln und
bereiten Sie den Aufstellort entsprechend vor:
Allgemeine Aufstellhinweise:
Stellen Sie den ELS-S Brennofen auf eine ebene Fläche.
Der Abstand zu Wänden sollte an allen Seiten mindestens 50 cm betragen.
Der Boden, Deckenisolierung, Wände, Trennwände, Verkleidungen etc. müssen aus
schwer entflammbarem Material sein.
Achten Sie darauf, dass der Aufstellort gut belüftbar ist. Anderenfalls muss eine Abluft-
anlage installiert werden. Fragen Sie hierzu in jedem Fall einen Lüftungstechniker.

Aus Freude am Ergebnis!
Seite 7
Stand: 10/2012
3.3. Brennofen ELS-S aufstellen
Sollte der ELS-S Brennofen nicht bereits durch den ROHDE Liefer- und Aufstellservice aufge-
stellt worden sein, ist es nun an der Zeit, den Brennofen aufzustellen.
Zuerst muss der Brennofen vorsichtig von der Transportpalette gehoben werden. Mit Hilfe
eines geeigneten Gabelstaplers können Sie den ELS-S –Brennofen anheben. Führen Sie die
Gabeln vorsichtig unter dem ELS-S ein. Bei allen Modellen ist eine Transporthilfe (Holz)
montiert. Nachdem der Brennofen zum Aufstellort transportiert wurde, können die
Transporthilfen entfernt werden.
ACHTUNG:

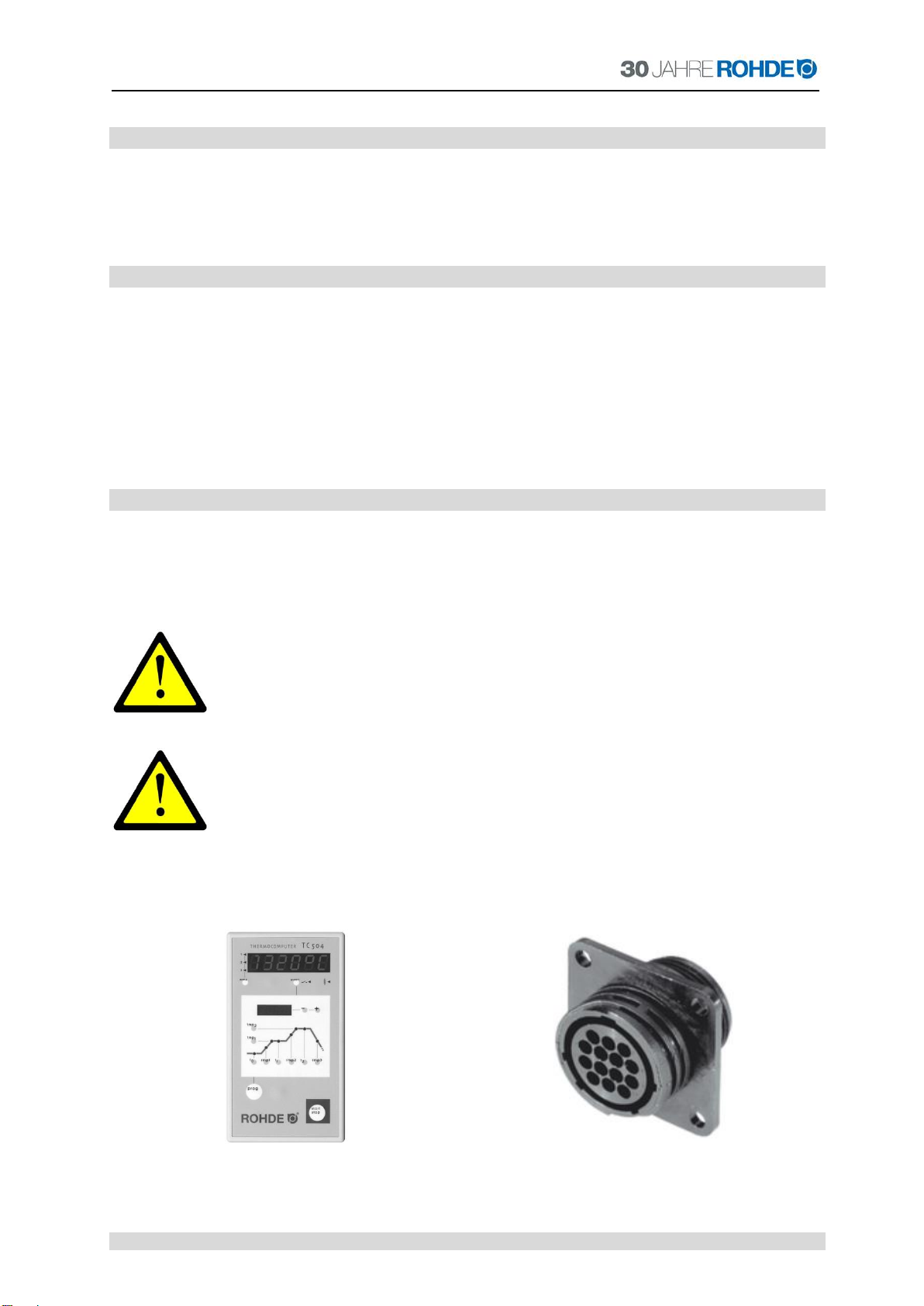

Achten Sie darauf, dass das Stromanschlusskabel und die AMP-Steckdose nicht
beschädigt werden!
ACHTUNG:
Muss der ELS –Brennofen über eine weite Strecke gefahren werden ist es ratsam,
das kopflastige Gewicht des Brennofens abzusichern! Weisen Sie den
Gabelstaplerfahrer in jedem Fall darauf hin, langsam zu fahren!

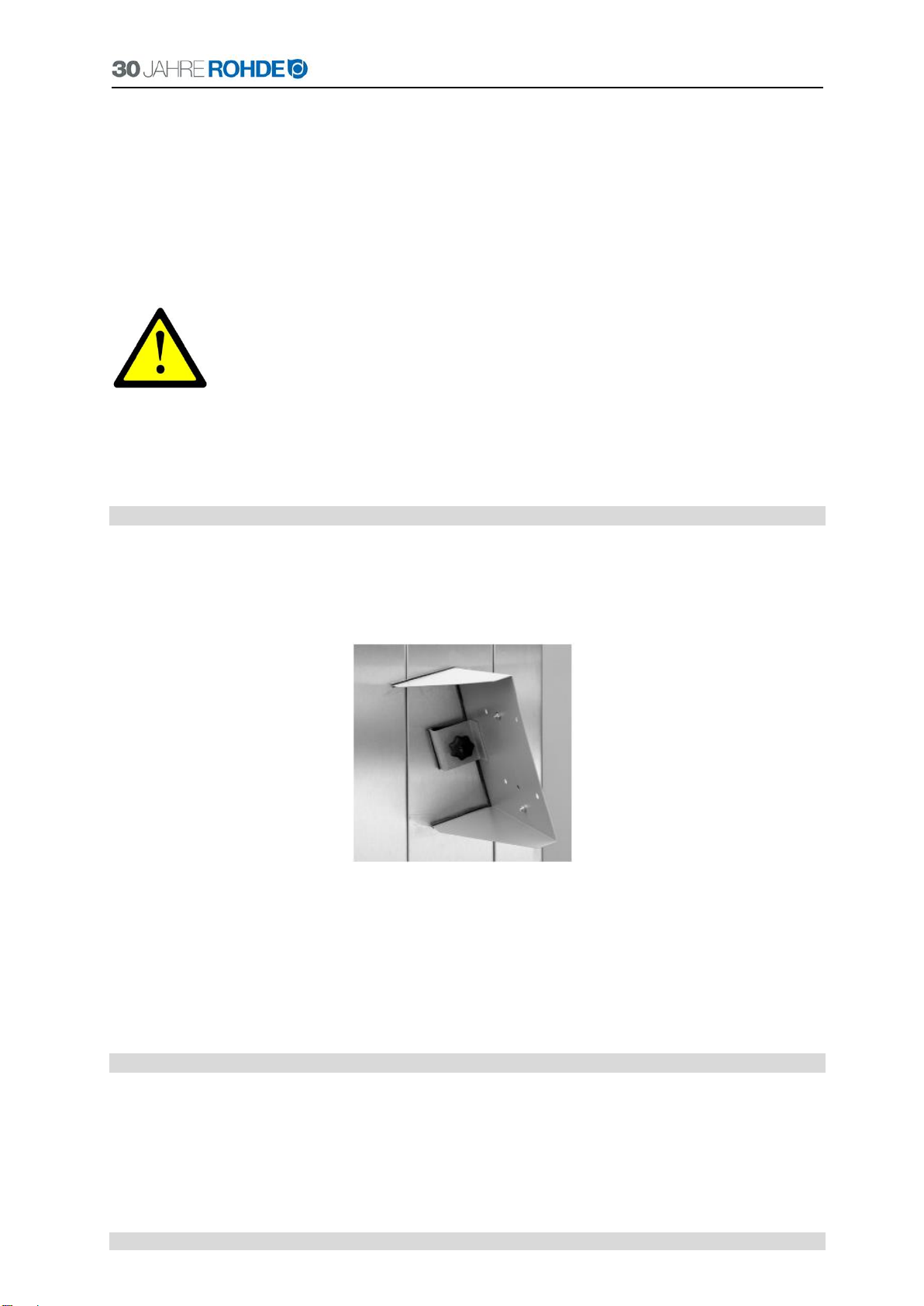

3.4. Brennofen mit Werkstattboden verschrauben
Fixieren Sie den Brennofen ELS an den hinteren Beinpaaren
mit Hilfe von Bolzenanker-Schrauben (Größe M10) am Werkstatt-
boden.
ACHTUNG:
Beachten Sie unbedingt den Aufbau des Fuß- bzw. Werkstattbodens, damit keine
Beschädigungen durch die Bodenankerschrauben verursacht werden!

Aus Freude am Ergebnis!
Seite 8
Stand: 10/2012
3.5. Brennofentüre öffnen
ACHTUNG:
Beim Öffnungs-, Be- und Entladevorgang sowie beim Schließvorgang des
Brennofens dürfen sich außer dem Bedienpersonal / Maschinenführer keine
unbefugten Personen im Ofenbereich aufhalten!
Falsch gestapelte, umfallende Brennware kann zu Verletzungen führen und den
Brennofen beschädigen.
Das Bedienpersonal muss ausreichende Schutzkleidung tragen!
Die Helmut Rohde GmbH übernimmt für Personen- und Sachschäden infolge
unsachgemäßer Bedienung keine Haftung!

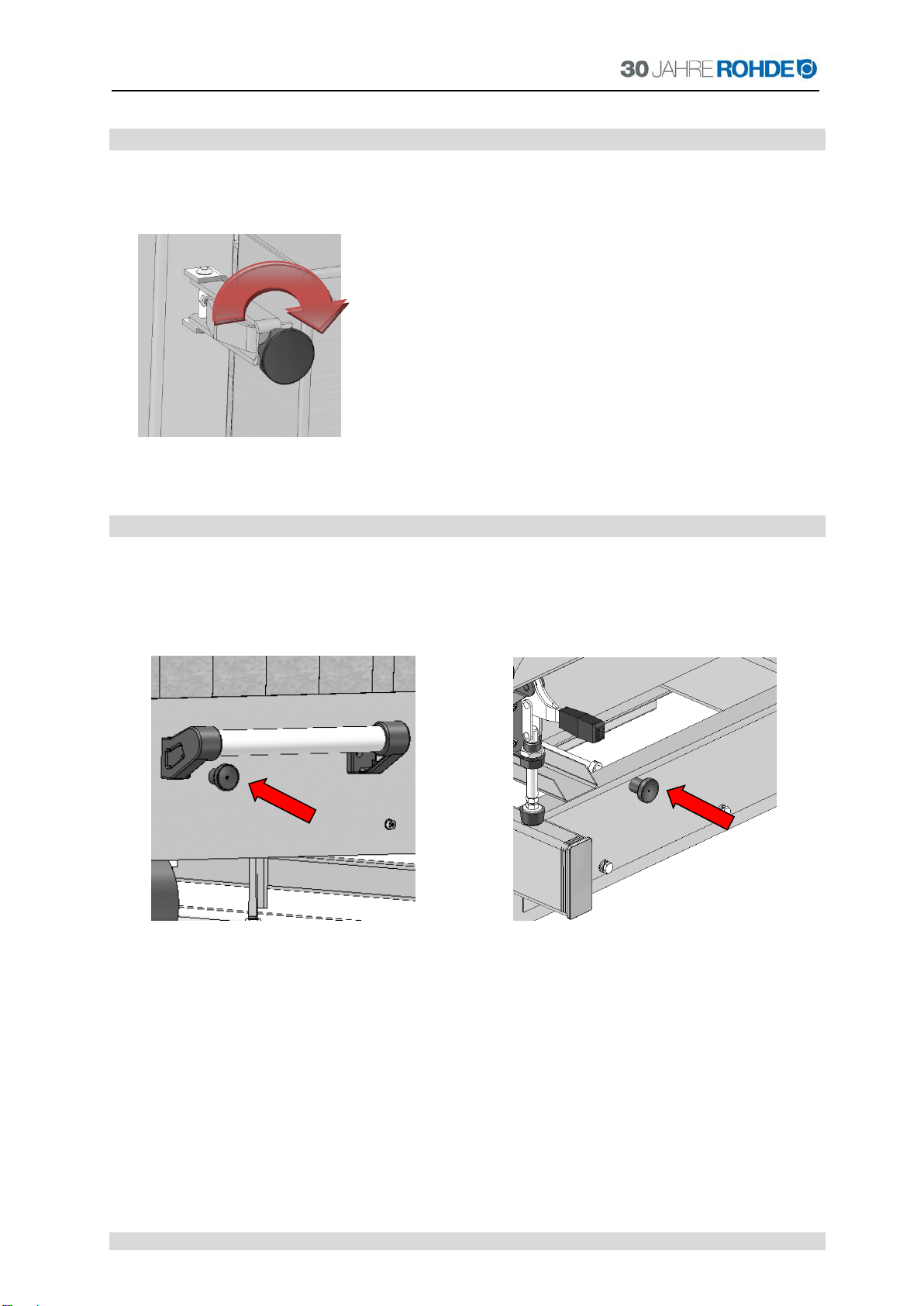

Öffnen Sie durch Drehen der beiden Sterngriffschrauben
(Bild) in Pfeilrichtung nach links. Öffnen Sie dann die
Türe des Brennofens vollständig.
Während des Öffnens wird der Brennraum vom Strom
zwangsgetrennt.
Öffnen Sie die Türe vollständig!

Aus Freude am Ergebnis!
Seite 9
Stand: 10/2012
3.6. ELS-S Boden herausfahren
ACHTUNG:
Den Wagen niemals verfahren, wenn die Türe nicht vollständig geöffnet ist! Dies
kann zu Beschädigungen der Ofenanlage führen.
ELS 200 und 330 S
Bei eingefahrenem Wagen sorgt die Rollen-
lagerstütze dafür, dass die Wagenmesser
sauber in die Dichtung eingeführt werden.
Wenn die Brennofentüre vollständig geöffnet
wurde, ziehen Sie den fahrbaren Boden
vollständig heraus.
Benutzen Sie dazu (mit Pfeil markiert)
die Zugvorrichtung auf der
Vorderseite des Fahrbodens.
Ist der Wagen mit Brennware beladen
muss umso vorsichtiger verfahren
werden

Aus Freude am Ergebnis!
Seite 10
Stand: 10/2012
ELS 480 bis 1000 S

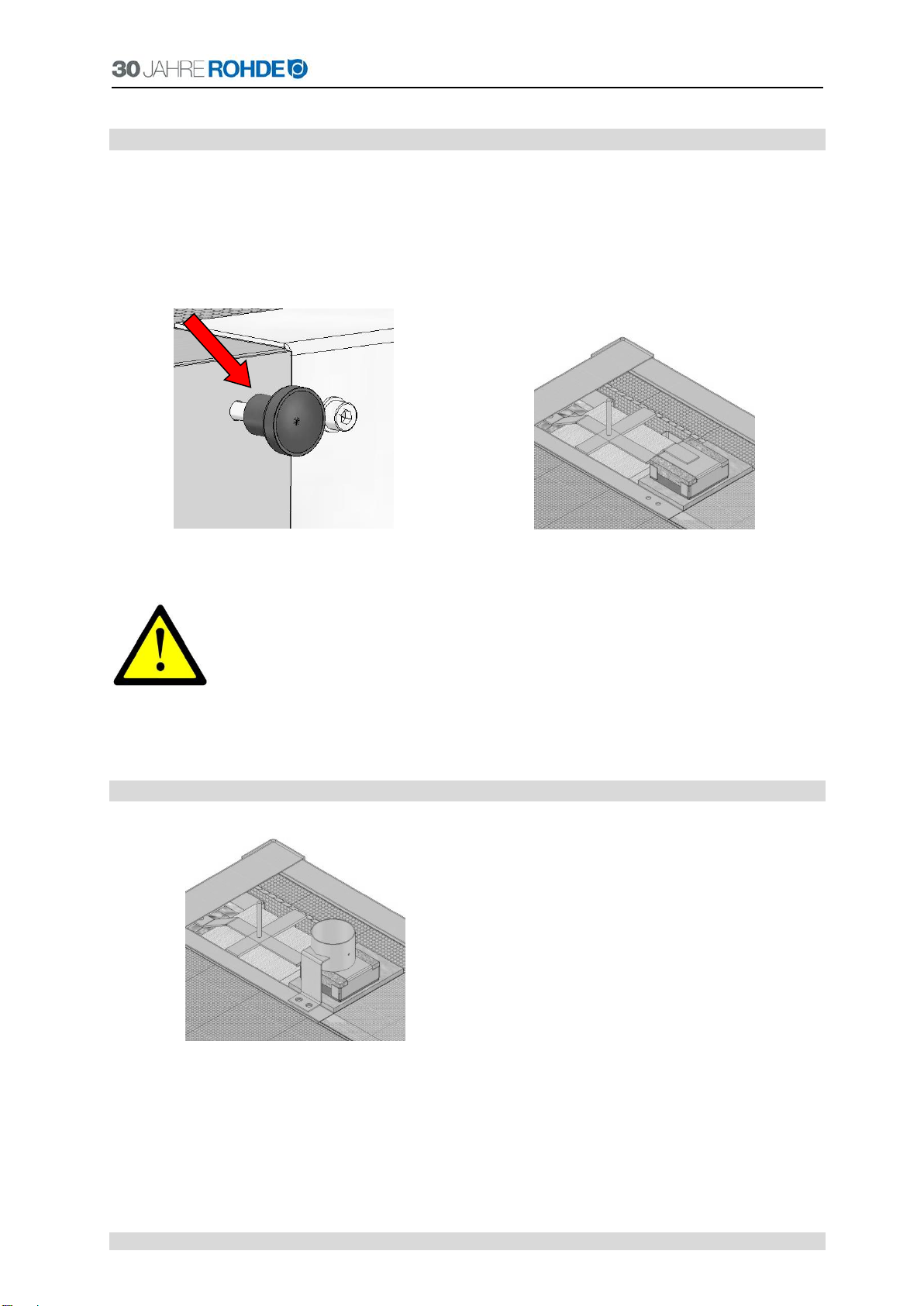

Bei eingefahrenem Wagen sorgt der
Kniehebelspanner dafür, dass der Wagen
bei geöffneter Türe im Brennofen gehalten
wird.
Damit der Ofenwagen herausgefahren
werden kann, muss im ersten Schritt der
Kniehebelspanner entspannt werden.
Benutzen Sie dazu (mit Pfeil markiert)
die Zugvorrichtung auf der Vorderseite
des Fahrbodens.
Ist der Wagen mit Brennware beladen
muss umso vorsichtiger verfahren
werden.

Aus Freude am Ergebnis!
Seite 11
Stand: 10/2012
3.7. ELS-S Boden beladen

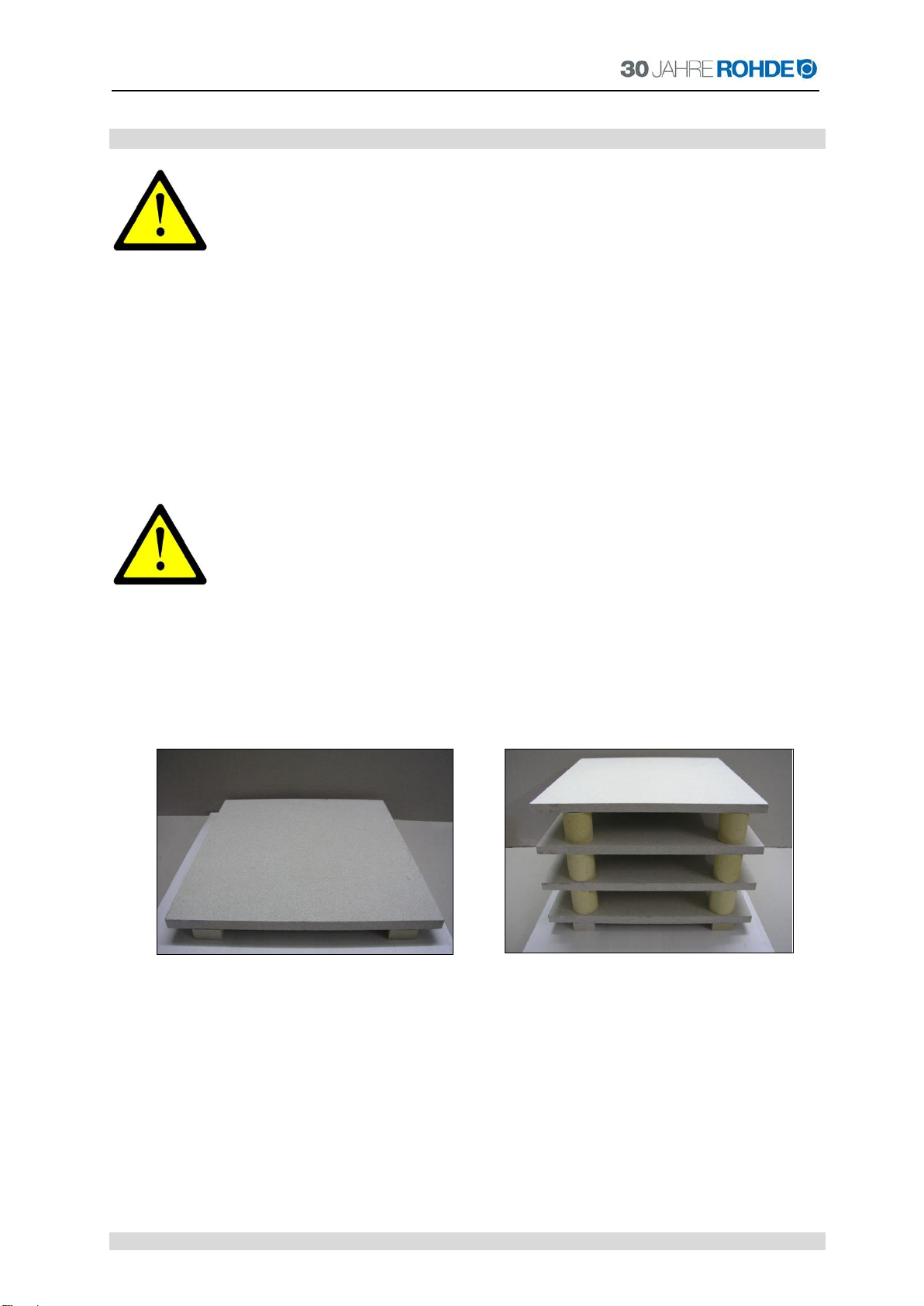

Platzieren Sie die mitgelieferten Cordierit-Klötzchen im Dreieck auf der Bodenplatte des
Wagens, legen Sie dann eine erste Besatzplatte (optionales Zubehör) mittig darauf.
Cordierit Klötzchen mit Grundplatte
Besatzaufbau mit 3-Punkt Auflage
Zu empfehlen ist eine 3-Punkt-Auflage der Besatzplatten, wobei jeweils Stütze über Stütze
stehen sollte, da ansonsten die Platten auf Biegung beansprucht werden, was immer wieder
zu Verformungen oder Riss der Besatzplatten führt.
ACHTUNG:
Überschreiten Sie niemals das maximale Beladegewicht von 40 kg/ 100 Liter
Ofenvolumen!
3.8. ELS-S Boden einfahren
ACHTUNG:
Den Wagen niemals verfahren, wenn die Türe nicht vollständig geöffnet ist! Dies
kann zu Beschädigungen der Ofenanlage führen.
ELS 200 und 330 S
Während des Einfahrens sorgt die
Rollenlagerstütze dafür, dass die Wagenmesser
sauber in die Dichtung eingeführt werden.
Benutzen Sie dazu (mit Pfeil
markiert) die Zugvorrichtung auf der
Vorderseite des Fahrbodens.

Aus Freude am Ergebnis!
Seite 12
Stand: 10/2012
ELS 480 bis 1000 S
Soll der Wagen in den Ofen eingefahren
werden, muss der Stift zur Wagenfixierung
gelöst werden. Dann kann der Wagen
eingefahren werden.
Fahren Sie den Wagen vorsichtig in den
Brennraum.
Sichern Sie den eingefahrenen Wagen
mit Hilfe des Kniehebelspanners.

Aus Freude am Ergebnis!
Seite 13
Stand: 10/2012
3.9. Brennofentüre schließen
Schließen Sie durch Drehen der beiden
Sterngriffschrauben (Bild) in Pfeilrichtung nach rechts!
3.10. Zuluftschieber manuell
Alle Modelle der Rohde –ELS-S Brennofen verfügen über einen Zuluftschieber Mit dem
Schieber werden die Zuluftklappen bedient: Wird der Schieber vollständig herausgezogen,
sind die Zuluftklappen vollständig geöffnet. Ist der Zuluftschieber in voller Länge
eingeschoben so ist die Luftzuführung geschlossen.
Zuluftschieber ELS 200 –ELS 330
Zuluftschieber ELS 480 –ELS 1000

Aus Freude am Ergebnis!
Seite 14
Stand: 10/2012
3.11. Abluftklappen manuell
Alle Modelle der Rohde –ELS Serie verfügen über manuell einstellbare Abluftklappen auf der
Decke des Ofens.
Ist der Abluftschieber in voller Länge eingeschoben, ist die Abluftführung geschlossen.
Wird der Schieber vollständig herausgezogen, ist die Abluftöffnung geöffnet.
Abluftschieber
Abluftklappe
ACHTUNG:
Sie erhöhen die Lebensdauer der Heizwendeln erheblich, wenn die Zu- und
Abluftöffnungen beim Brennen bis ca. 600 - 700° C geöffnet sind.
3.12. Montage Abluftstutzen
Montieren Sie den mitgelieferten Abluftstutzen mit
den Inbus-Schrauben in die vorgesehenen
Befestigungslöcher.
Die Befestigungsstelle ist so gewählt, dass
austretende Dämpfe und Gase durch einen
Abluftschlauch (optionales Zubehör) abgeleitet
werden können.
Der Abluftschlauch wird mittels Fixierschraube im
Abluftstutzen befestigt.

Aus Freude am Ergebnis!
Seite 15
Stand: 10/2012
3.13. Hinweise Stromanschluss
Für den Betrieb Ihres Brennofens in Werkstätten, Laborräumen, etc. ist es unbedingt
erforderlich, eine separate Stromzufuhr mit eigener Absicherung von einer Elektrofachkraft
bereitstellen zu lassen.
3.14. RCD-Schutzschalter
RCD-Schutzschalter mit 0,03 A Auslösestrom (z.B. für Feuchträume in Wohnungen) können
zum vorzeitigen Auslösen (z.B. wegen Raumfeuchtigkeit bzw. Brennwarefeuchtigkeit) neigen.
Der RCD kann größer gewählt werden (Empfehlung 0,3A), wenn sichergestellt ist, dass der
gewählte Stromkreis ausschließlich nur für den Brennofen genutzt wird.
Falls dies nicht gewährleistet werden kann, ist ein Festanschluss vorzusehen.
3.15. Netzanschluss / Regelanlage anschließen
Der Ofen (bis ELS 480) ist mit einem Anschlusskabel für Netzanschluss ausgestattet. Die
entsprechenden Daten können dem Typenschild entnommen werden. Die Stromzuführung
muss dem Brennofen entsprechend ausgelegt und in unmittelbarer Nähe des Brennofens
sein.
ACHTUNG:
Lassen Sie die Strom-Anschluss-Steckdose auf die Richtigkeit der Belegung prüfen.
Liegt hier ein Verdrahtungsfehler vor, kann dies zur Beschädigung von elektrischen
Bauteilen führen.
ACHTUNG:
Verwenden Sie keinesfalls ein Verlängerungskabel! Das Zuleitungskabel darf den
heißen Ofen nicht berühren.
Die Regelanlage wird über eine 14-polige Steckschraubverbindung an den Brennofen
gekoppelt. Die dafür vorgesehene schwarze Steckdose am Ofen befindet sich neben der
elektrischen Zuleitung an der Seite des Anschlusskastens.
Regelanlage
Steckdose CPC 14

Aus Freude am Ergebnis!
Seite 16
Stand: 10/2012
Stecken Sie bitte zuerst den schwarzen Regelungsstecker ein. Eventuell müssen Sie den
Stecker etwas drehen, bis er einrastet. Dann den Verschraubungsring festdrehen und damit
den Stecker sichern. Ist der Stecker nicht vollständig oder richtig eingeschraubt, lässt sich die
Regelanlage nicht einschalten!
Damit der ELS Brennofen endgültig in Betrieb genommen werden kann, muss dieser an das
Stromnetz angeschlossen werden. Der Anschluss an das Stromnetz ist kundenseitig
vorzunehmen.
ACHTUNG:
Bitte beachten Sie den Anschluss- und Schaltplan!
Bitte lesen Sie die entsprechende Betriebsanleitung für Ihre Steuerungsanlage im hinteren
Teil dieser Bedienungsanleitung sorgfältig durch! Nach dem Anschließen der Netzleitung ist
der Ofen betriebsbereit.
3.16. Montage der Regelanlage auf der ELS –Reglerplatte
Platzieren Sie die mitgelieferte ELS-S - Reglerplatte (nur ELS 200 bis 480 S) so, dass Sie die
beiliegende Sterngriff-schraube in die dafür vorgesehene Montagestelle eindrehen können. Ist
die Reglerplatte fest angeschraubt, kann mit der Montage der Regelanlage auf der
Reglerplatte begonnen werden.
Reglerplatte ELS
Montieren Sie jetzt mit Hilfe der 3 Schrauben, Muttern und Beilagscheiben die
Befestigungsschiene der Regelanlage so, dass der Regler von oben eingeschoben werden
kann. Jetzt kann die Regelanlage von oben in die jeweilige Halterung eingehängt werden.
Die Brennöfen ELS 750 und 1000 S verfügen über einen seitlich montierten Elektrokasten mit
entsprechender Montagestelle für die Regelanlage.
3.17. Montage der Regelanlage an der Wand
Wählen Sie einen sicheren, gut bedienbaren Platz neben dem Ofen an der Wand.
Die Befestigungselemente der Regelanlage abnehmen. Die Befestigungsteile mit 2 Dübeln
und 2 Schrauben an der Wand befestigen. Jetzt kann die Regelanlage von oben in die
jeweilige Halterung gesteckt werden.

Aus Freude am Ergebnis!
Seite 17
Stand: 10/2012
3.18. Ofen einbrennen / Besatzmaterial einbrennen
ACHTUNG:
Entfernen Sie nun unbedingt die Styroporplatten, welche als Transportsicherung und
Schutz der SIC –Bodenplatte dienen.
Bevor der Ofen in den täglichen Gebrauch geht, sollte ein Trockenbrand gefahren werden.
Das „Einbrennen“ ist zum einen nötig, um Restfeuchtigkeit aus der Ofenwand zu entfernen,
zum anderen wird durch dieses „Einbrennen“ eine schützende Oxydschicht auf den
Heizwendeln erzeugt, welche die Lebensdauer der Heizwendeln entscheidend verlängert.
Empfohlene Brennkurve für das Einbrennen:
- Aufheizrate 100°C/h
- Endtemperatur 1050° C
- Haltezeit 1 Std. 30 Min.
Hierbei sollte das Abluftloch und die Zuluftöffnung nicht verschlossen werden!
ACHTUNG:
Sie erhöhen die Lebensdauer der Heizwendeln erheblich, wenn die Zu- und
Abluftöffnungen beim Brennen bis ca. 600 - 700° C geöffnet sind.
Zeitgleich mit dem Einbrennen des Brennofens können Sie das Einbrennen der Hohlstützen
und Besatzplatten (optionales Zubehör) vornehmen. Platzieren Sie die mitgelieferten
Cordierit-Klötzchen im Dreieck auf der Bodenplatte des Brennofens, legen Sie dann eine erste
Besatzplatte (optionales Zubehör) mittig darauf.
Zu empfehlen ist eine 3-Punkt-Auflage der Besatzplatten, wobei jeweils Stütze über Stütze
stehen sollte, da ansonsten die Platten auf Biegung beansprucht werden, was immer wieder
zu Verformungen oder Riss der Besatzplatten führt. Eine zu nahe an die Heizwendeln
gesetzte Platte ist stark rissgefährdet. Es sollten mind. 20 mm Abstand zur Spirale
eingehalten werden.
Beachten Sie, dass seitlich und an der Rückwand gleichmäßige Abstände zur Wand-
mauerung (mind. 2,5 cm) vorhanden sind, damit die Bodenheizung nicht in der Wärme-
abstrahlung behindert und sich keinesfalls ein Hitzestau bilden kann!

Aus Freude am Ergebnis!
Seite 18
Stand: 10/2012
4. ALLGEMEINE BEDIENHINWEISE
4.1. Bedienung der Regelanlage
ACHTUNG:
Bitte lesen Sie zunächst die entsprechende Betriebsanleitung für Ihre Regelanlage
sorgfältig durch!
4.2. Richtiger Umgang beim Brand
Keine brennbaren Gegenstände in unmittelbare Nähe legen.
Der Brennofen darf nur in einer gut belüftbaren Werkstatt/ Raum aufgestellt und betrieben werden.
Um einen zuverlässigen Betrieb des Brennofens zu gewährleisten, darf der Ofen nur bis zu einer
Umgebungstemperatur von 40°C betrieben werden.
Der Brennofen muss frei stehen. Die Wärmeabstrahlung darf nicht behindert werden. Legen Sie
keine Gegenstände auf oder am Ofen ab.
Öffnen Sie keinesfalls den Brennofen, solange er noch in Betrieb oder nicht vollständig abgekühlt
ist. Hohe, austretende Temperaturen führen zu Brand- und Verletzungsgefahr und führen zu
vorzeitigem Verschleiß am Ofen. Der Hersteller übernimmt dafür keinerlei Haftung.
Brennen Sie Materialien, welche gesundheitsschädliche Gase und Dämpfe entwickeln, ist es
unbedingt erforderlich, eine Abluftanlage zu installieren und diese ins Freie umzuleiten.
Brennen Sie niemals brennbare Materialien oder Lebensmittel im Ofen.

Aus Freude am Ergebnis!
Seite 19
Stand: 10/2012
5. WARTUNG / PFLEGE / REINIGUNG
ACHTUNG:
Unter Spannung stehende Bauteile –Lebensgefahr! Der Brennofen muss
vollständig stromlos geschalten werden! Erst nach Prüfung der Sicherheit darf
das Wartungspersonal den Brennraum betreten und den Elektrokasten öffnen.
5.1. Wartung
Wartungsarbeiten:
Führen Sie eine wöchentliche Sichtprüfung der Heizwendel durch.
Defekte Bauteile (Heizwendel, Thermoelemente, etc.) müssen sofort getauscht werden.
Verwenden Sie ausschließlich original Ersatzteile des Herstellers.
Führen Sie eine halbjährliche Überprüfung der Dichtschnur an der Brennofentüre durch.
Schaltschränke sind in regelmäßigen Zeitintervallen von 6 Monaten vollständig zu reinigen.
Überprüfen Sie halbjährlich die Festigkeit der Elektrobauteile u. Schraubverbindungen im
Elektrokasten und am Ofen.
Überprüfen Sie halbjährlich die Klemmverbindungen der Elektrobauteile im Elektrokasten und
am Ofen.
5.1.1 Türverschluss einstellen
Damit die Türe des Brennofens optimal abdichtet kann es erforderlich sein, die Türver-
schlüsse nach ca. 10 Bränden nachzustellen:
Lösen Sie dazu die erste Kontermutter
und drehen die Sechskantschraube eine
halbe bis eine Umdrehung ein.
Kontern Sie die Schraube nun wieder.
Wenden Sie gleiches Einstellverfahren
für den zweiten Türverschluss an.
Prüfen Sie, ob die Türe am Brennofen
rundum anliegt und schließt.

Aus Freude am Ergebnis!
Seite 20
Stand: 10/2012
5.1.2 Isolierkordel abdichten
TIPP:
Es ist ratsam, die Isolierkordel in der Brennofen Türe von Zeit zu Zeit
durch zusammendrücken etwas aufzuplustern. Dadurch erreichen Sie
wieder eine optimale Abdichtung der Brennofen Türe.
Verwenden Sie dazu ein sauberes Stück
Holz und drücken dieses von der
Außenkante vorsichtig gegen die
Isolierkordel.
5.1.3.Türscharnier nachstellen
In einigen seltenen Fällen ist es notwendig, die Einstellung der Türscharniere
nachzustellen.
Achten Sie darauf, dass die beiden Türver-
schlüsse geschlossen sind!
Lösen Sie nun die Innensechskantschrau-
ben der Türscharniere um max. eine halbe
bis eine Umdrehung.
Drücken Sie nun die Ofentüre plan auf den
Ofenkörper und ziehen anschließend die
Schrauben wieder an.
