Rossle Hydra-Boy User manual

Bedienungsanleitung
Feuerwehrsauger
Operating instructions
Fire Brigade Suction Pump

Feuerwehrsauger Hydra-Boy

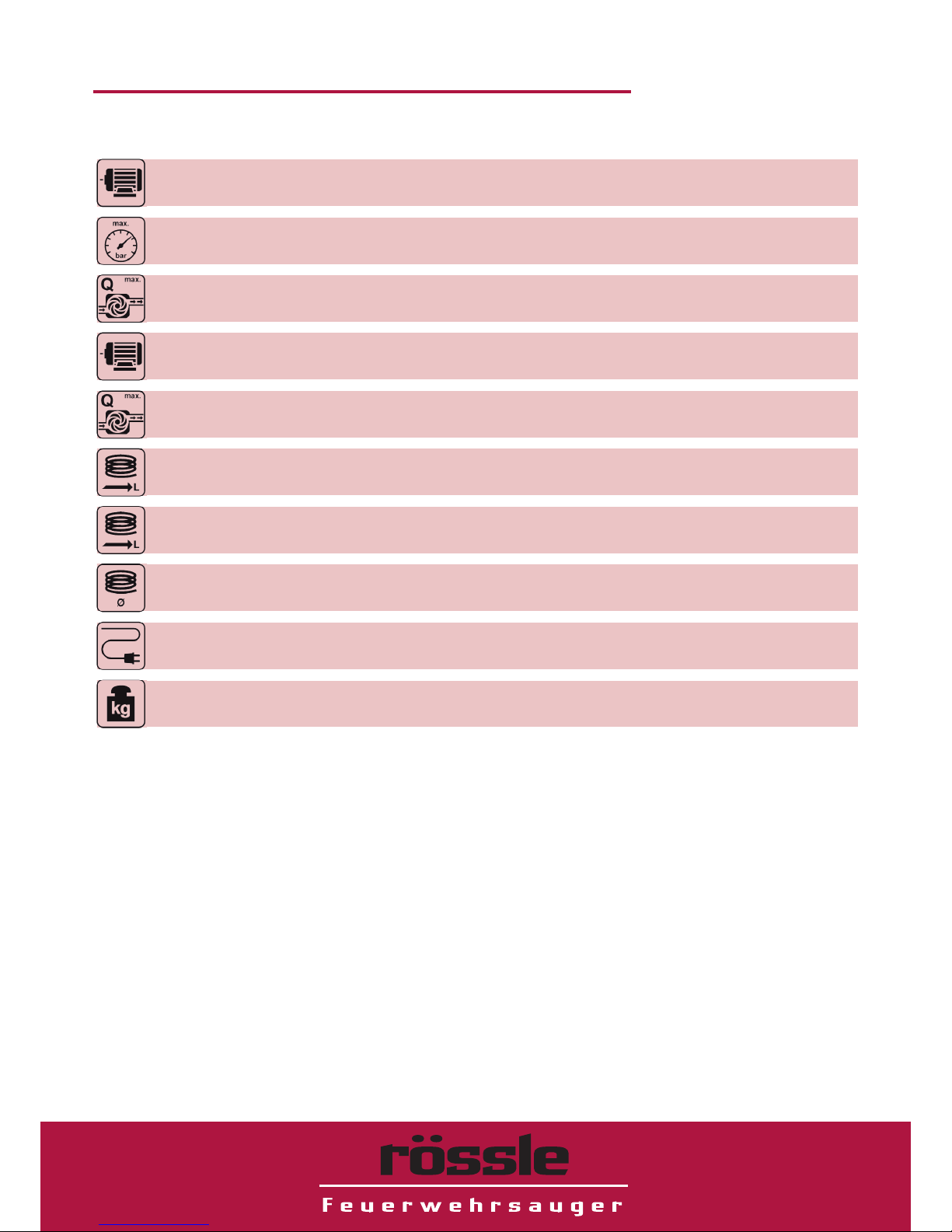

Technische Daten:
1200 W Saugturbine
240 mbar
8.000 l/h Absaugleistung
900 W Schmutzwasserpumpe
13.000 l/h Pumpleistung
8 m Saugschlauch
10 m Ablaufschlauch
38 mm
10 m
19 kg
Achtung!
Den Feuerwehrsauger nur mit FI-Schalter 30mA betreiben.
Elektrische Anschlußstellen müssen einen Schutzkontakt haben.
Pumpe darf nicht trocken laufen, bitte Bedienungsanleitung beachten!
2

1.1
2.2
1.2
120
2
1.3
2.5
12
11
10
14
13
1
20
2
2.5
13
12
14
13
13
11
15
1
3

Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen den Feuerwehrsauger nicht benutzen!
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Funktionsweise
Der Feuerwehrsauger besteht aus einem Rundbehälter, in den mittels Saugrohr und Saugschlauch das
abzusaugende Medium durch Unterdruck eingesaugt wird. Eine im Behälter montierte Pumpe befördert das
Schlammwasser kontinuierlich über den Ablaufschlauch ins Gelände oder in die Kanalisation. Absaugen ist
somit in der Regel ohne Unterbrechung möglich.
Der Feuerwehrsauger darf nicht als Trockensauger sondern nur als Wassersauger betrieben
werden. Saugen ohne Schwammfilter (1.4), sowie unsachgemäße Handhabung führen zu Verlust des
Garantieanspruches!
Für die richtige Anwendung des Produktes, lesen Sie bitte gründlich die folgende Anleitung:
Technische Daten entnehmen Sie bitte dem Typenschild bzw. der Tabelle auf Seite 2.

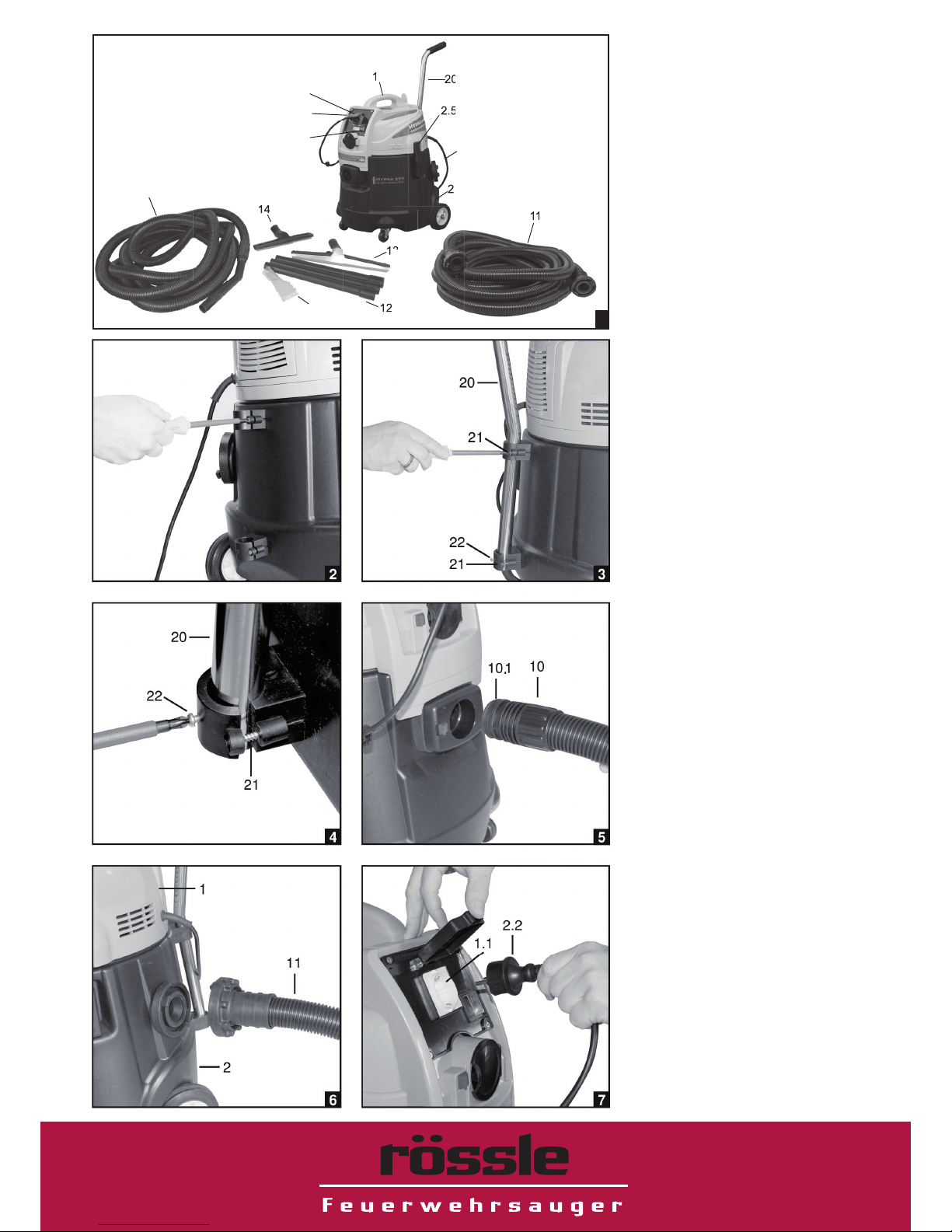

Griffmontage (siehe Abb. 2–4)
Bitte lösen Sie die Schrauben (21) an den Schellen und stecken Sie den Griff (20) durch beide Schellen.
Ziehen Sie die Schrauben (21) fest und sichern Sie den Griff (20) mit der Sicherungsschraube (22).
D
4

Aufstellen und anschließen des Saugers
Es ist auf jeden Fall darauf zu achten, dass der Feuerwehrsauger so aufgestellt wird, dass er nicht
ins Wasser fallen und nicht kippen kann. Stellen Sie den Feuerwehrsauger möglichst in Höhe des
Wasserspiegels auf ebener Fläche auf. Stecken Sie den Saugschlauch (10) in die vordere untere Öffnung (Saugseite)
des Saugers, sodass er einrastet. (siehe Abb. 5) Nun schließen Sie den Ablaufschlauch (11) an den seitlichen An-
schluss (Druckseite siehe Abb. 6) an und verlegen das Schlauchende ins Gelände oder in die Kanalisation.
Achten Sie darauf, dass der Saugkopf (1) richtig auf dem Behälter (2) sitzt.
Stecken Sie den Stecker (2.2), der seitlich aus dem Behälter (2) kommt, in die Steckdose (1.1) am
Saugkopf (1) ein. (siehe Abb. 7) Nun schließen Sie den Sauger am Stromnetz an. Netzstecker (1.3) in die Steckdose
stecken! Falls eine Kabeltrommel dazwischengeschaltet ist, muss diese ganz ausgerollt werden, wegen der sonst
entstehenden Wärmeentwicklung.
Beginn des Saugens
Vor dem Einschalten des Gerätes die grüne Taste des Personenschutzschalters einmal drücken.
Die gelbe Taste dient dem Auslösetest. Schalten Sie nun den Feuerwehrsauger mit dem Schalter (1.2) ein und halten
Sie den Saugschlauch (10) mit Saugrohre (12) und Saugaufsatz (13/14/15) unter Wasser, nun sollte das Schlamm-
wasser abgesaugt und kontinuierlich abgepumpt werden. Beobachten Sie das Ende des Ablaufschlauches, falls dort
nach ca. 30 Sek. kein Wasser austritt, schalten Sie das Gerät für ca. 1 Min. aus und starten Sie den Saugvorgang
erneut. Schauen Sie während des Saugvorgangs von Zeit zu Zeit auf das Ende des Ablaufschlauches und
beobachten Sie, ob das eingesaugte Schlammwasser auch abgepumpt wird.
Beim Saugen geringer Wassermengen sollte der Stecker (2.2) der Pumpe (2.1) aus der Steckdose (1.1)
im Saugkopf (1) herausgezogen werden, Sie verhindern so, dass die Pumpe (2.1) durch Trockenlauf
beschädigt wird.
Zum Entleeren des Behälters (2) stecken Sie den Stecker (2.2) der Pumpe (2.1) wieder ein.
Sicherheitshinweis! Beim Absaugen aus einem überfluteten Keller stellen Sie sicher, dass kein Rückfluss
des abgepumpten Wassers stattfinden kann.
Probleme beim Saugen (siehe Abb. 9–12)
Hinweis! Zum Schutz des Feuerwehrsaugers ist eine Abregelautomatik eingebaut, die beim Auslösen
trotz laufender Turbine die Saugkraft stoppt.
Ein Nachlassen der Saugleistung kann folgende Ursachen haben:
– der Netzfiltersack (2.4) ist voller Schmutz. Bitte öffnen Sie den Reißverschluß am Netzfiltersack (2.4) und
entleeren/reinigen Sie den Netzfiltersack (2.4).
– die Pumpe (2.1) ist nicht eingesteckt
– die Pumpe (2.1) ist an der Ansaugöffnung verstopft. Kontrollieren Sie den Netzfiltersack (2.4) auf
Beschädigung. Feuerwehrsauger vom Stromnetz trennen, den Behälter (2) und die Pumpe (2.1) reinigen.
– der Ablaufschlauch (11) ist verstopft. Reinigen, bzw. das Schlauchende überprüfen.
– die Förderhöhe ist für die Pumpe (2.1) zu groß, der Ablaufschlauch (11) liegt bergauf.
– der Saugschlauch (10) ist verstopft, z.B. durch einen Stein.
– die Ansaughöhe ist zu groß. Stellen Sie den Feuerwehrsauger niedriger auf.
– der Schwammfilter (1.4) unterhalb des Saugkopfes (1) ist mit Schmutz zugesetzt. Abnehmen und
vorsichtig auswaschen.

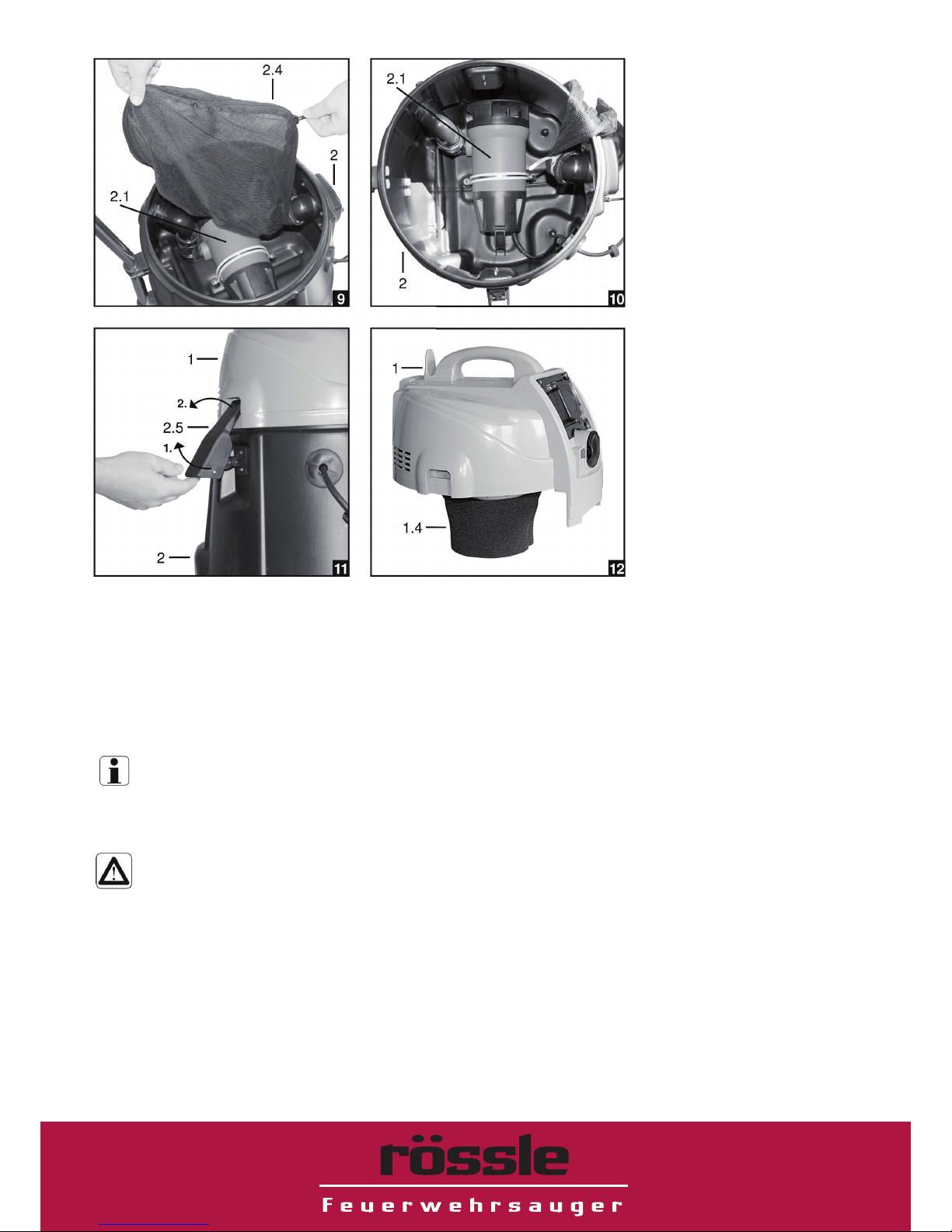

Reinigen des Saugers (siehe Abb. 9–12)
Trennen Sie den Feuerwehrsauger vom Stromnetz. Ziehen Sie den Stecker (2.2) der Pumpe (2.1) aus
der Steckdose am Saugkopf (1) heraus, öffnen Sie die Clipse (2.5) am Behälter (2).
Danach heben Sie den Saugkopf (1) vom Behälter (2) und wischen ihn mit einem trockenen Lappen ab.
Saugkopf (1) und die Kabelstecker (1.3) dürfen nicht abgespritzt werden oder ins Wasser getaucht werden.
Kippen Sie nun den Schmutz aus dem Behälter heraus und spritzen diesen mit Wasser aus.
Reinigen Sie auch den Schwammfilter (1.4) unterhalb des Saugkopfes (1).
Reinigen Sie die Schmutzwasserpumpe (2.1) – Submersible pump Hydra-Boy
– Sicherheitsbestimmungen beachten! Netzstecker aus der Steckdose ziehen!
– Die Schmutzwasserpumpe (2.1) kann zum Reinigen wie folgt ausgebaut werden.
– Mit einem flachen Werkzeug den Anschluss (Bajonett) am Behälter (2) abschrauben. (siehe Abb. 6)
– Die 2 Muttern am Bügel der Schmutzwasserpumpe (2.1) lösen und Schmutzwasserpumpe herausnehmen.(siehe
Abb.10)
– Die Verrohrung an der Schmutzwasserpumpe kann abgeschraubt werden!
– Schmutzwasserpumpe (2.1) und Anbauteile mit einem Wasserstrahl abspritzen und grobe Verschmutzungen
entfernen. Keine Beschädigungen verursachen!
5

– Prüfen Sie ob die Schmutzwasserpumpe anläuft, indem Sie den Netzstecker kurz in die Steckdose stecken!
Achtung: Nicht mit den Händen in die Saugöffnungen fassen!
Weitere Wartungs- bzw. Reinigungsarbeiten (evtl. Aufschrauben der Schmutzwasserpumpe) darf der Anwender
nicht durchführen! Bei Problemen wenden Sie sich an Ihren Händler oder Servicewerkstatt!
Bei längeren Arbeitspausen den Feuerwehrsauger vom Stromnetz trennen (Stecker aus Steckdose
ziehen). Der Feuerwehrsauger darf nur trocken und gereinigt aufbewahrt werden.
Wenn der Feuerwehrsauger während der Wintermonate nicht genutzt wird, entleeren Sie ihn und
lagern ihn im Haus um ein Einfrieren zu vermeiden.
Sicherheitsbestimmungen Feuerwehrsauger
Achtung! Bitte überprüfen Sie sofort bei Anlieferung die Waren
auf Transportbeschädigungen und Vollständigkeit. (siehe Lieferumfang Abb. 1)
Reklamieren Sie sofort beim Spediteur.
Während der Benutzung dieses Gerätes müssen alle grundlegenden Sicherheitshinweise, insbesondere die
folgenden, beachtet werden:
Achtung! Der Umgang mit Wasser in Verbindung mit Elektrogeräten erfordert höchste Aufmerksamkeit!
Eine häufige Unfallursache ist Unaufmerksamkeit bei Routinevorgängen.
Achten Sie darauf, dass beim Anschließen oder Abziehen des Netzsteckers Ihre Hände trocken sind.
Der Feuerwehrsauger darf niemals als Trockensauger sondern nur als Nasssauger verwendet werden.
Der Feuerwehrsauger darf niemals unbeaufsichtigt betrieben werden.
Der Feuerwehrsauger darf niemals ohne Schwammfilter (1.4) (unterhalb des Saugkopfes) betrieben
werden. (siehe Abb. 12)
Reparaturen dürfen nur von einer fachkundigen Person durchgeführt werden.
Vor dem Gebrauch müssen alle Teile korrekt zusammengesetzt werden.
Auf keinen Fall Dinge wie explosive oder giftige Flüssigkeiten, glühende Asche oder Benzin aufsaugen
(Explosionsgefahr).
Achtung Lebensgefahr! Saugkopf (1) niemals ins Wasser oder eine andere Flüssigkeit tauchen!
Saugkopf (1) niemals unter fließendes Wasser halten und immer vor Spritzwasser schützen!
Zum Reinigen den Netzstecker (1.3) ziehen und den Saugkopf (1) mit einem feuchten Tuch abwischen.
Reinigen Sie den Feuerwehrsauger stets nach beendeter Arbeit. Niemals den Feuerwehrsauger vor
Arbeitsbeginn reinigen! Wickeln Sie zum Saugen die Anschlussleitung (1.3) vollständig ab. Niemals den Feuerwehrsauger
an der Anschlussleitung (1.3) ziehen. Achten Sie darauf, dass die Anschlussleitung (1.3) nicht geklemmt, gequetscht oder
überfahren wird. Die Isolierung könnte beschädigt werden. Schließen Sie den Feuerwehrsauger nur an eine vorschrifts-
mäßig installierte 230 V Steckdose mit Schutzkontakten an, die entsprechend mit einem Fehlerstromschutzschalter (FI
30mA, RCD) ausgestattet ist (VDE 0100T739). Sollte eine Verlängerungsleitung notwendig sein, achten Sie darauf, dass die
Verlängerung für die Anschlussleistung des Feuerwehrsaugers ausgelegt ist. Kabelrollen müssen grundsätzlich vollständig
abgewickelt werden (Wärmeentwicklung).
Ziehen Sie den Netzstecker aus der Steckdose:
– zum Reinigen des Feuerwehrsaugers
– zum Reinigen der Schmutzwasserpumpe (2.1)
– zum Entleeren des Auffangbehälters (2)
– bei Gerätestörungen
– wenn das Gerät nicht mehr benutzt wird
Bei unsachgemäßer Handhabung erlischt jede Haftung des Herstellers.
Hinweis!
Der Feuerwehrsauger ist mit einer Abregelautomatik ausgerüstet. Die Saugwirkung wird unterbrochen, wenn die
Flüssigkeit im Behälter (2) zu hoch steigt und deshalb die Abregelautomatik auslöst.
Entfernen Sie den Schmutz oder die Fremdkörper vor der Ansaugöffnung der Schmutzwasserpumpe (2.1)
(Netzstecker ziehen). Siehe Reinigen Schmutzwasserpumpe.
Niemals bei laufender Schmutzwasserpumpe (2.1) in die Ansaugöffnung greifen (Lebensgefahr).
Der Feuerwehrsauger erzeugt im Betrieb eine sehr hohe Saugwirkung! Niemals mit der Saugöffnung in
Berührung kommen! Niemals die Saugöffnung auf Menschen oder Tiere halten!
Falls das Gerät beim Saugen umkippt, sofort Netzstecker ziehen! Stellen Sie das Gerät wieder auf und
6

bringen Sie den I/O-Schalter (1.2) in Position OFF (Aus) und entleeren Sie den Behälter.
Vor Wiederaufnahme der Arbeit ist sicherzustellen, dass keine Flüssigkeit in den Saugkopf gelangt ist.
Kontrollieren Sie den Feuerwehrsauger regelmäßig auf Beschädigungen.
Der Feuerwehrsauger darf nicht mit beschädigter Anschlussleitung (1.3) oder anderen Beschädigungen
(Fallschaden) betrieben werden.
Versuchen Sie niemals, das Gerät selbst zu öffnen oder die Anschlussleitung (1.3) zu ersetzen.
Lassen Sie Reparaturen nur vom Hersteller durchführen. Durch unsachgemäße Reparaturen können
erhebliche Schäden für den Benutzer entstehen.
Bevor Sie den Stecker (1.3) aus der Steckdose ziehen, schalten Sie das Gerät mit dem I/O-Schalter (1.2) aus.
Ziehen Sie niemals an der Leitung, sondern fassen Sie den Stecker an, um das Gerät vom Netz zu trennen.
Falls das Ende des Ablaufschlauches (11) höher liegt als der Feuerwehrsauger steht, muss eine
Schlauchabsperrung zwischen Sauger und Schlauchkupplung montiert werden, um ein Rücklaufen des
Wassers in den Sauger zu verhindern (Überflutungsgefahr).
Garantiebedingungen
Private Anwender haben auf dieses Gerät einen Garantieanspruch für die Dauer von 24 Monaten, welcher am Tag
der Lieferung beginnt. Hierfür gilt als Nachweis der Kaufbeleg. Schäden, die auf Material oder Verarbeitungsfehlern
beruhen, reparieren wir innerhalb unserer Garantiezeit kostenlos oder ersetzen die beschädigten Teile, jeweils
nach unserer Wahl. Schäden die durch Einbau- und Bedienungsfehlern, Kalkablagerungen, mangelnde Pflege,
Frosteinwirkung, normalem Verschleiß oder unsachgemäßen Reperaturversuchen entstanden sind, fallen nicht
unter diese Garantie.
Bei Veränderungen an dem Gerät, z.B. abschneiden der Netzanschlussleitungen oder des Netzsteckers,
erlischt der Garantieanspruch. Für Folgeschäden, die durch Ausfall des Gerätes oder unsachgemäßen
Betrieb entstehen, haften wir nicht. Im Garantiefall senden Sie uns bitte das Gerät komplett mit Zubehör mit
dem Kaufnachweis über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, kostenfrei zu.
Entsorgungs-Hinweis
Entsorgung von Elektrogeräten durch Benutzer in privaten Haushalten in der EU.
Das Produkt darf nicht zusammen mit dem Restmüll entsorgt werden, sondern muss einer getrennten
Sammlung zugeführt werden. Es liegt in Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle
zur Entsorgung und Wiederverwertung abzugeben und damit zum Umweltschutz beizutragen. Nähere
Informationen über Ihre zuständigen kommunalen Sammelstellen erhalten Sie bei den örtlichen Behörden.
Erstazteilbestellung
Bitte geben Sie für die Bestellung Gerätetype, Benennung und Position aus folgender Tabelle an.
Pos. Benennung Anzahl Artikelnr.
1 Saugkopf 1 FAN190
1.1 Steckdose 1
1.2 I/O Schalter 1
1.3 Netzstecker/Anschlusskabel 1
1.4 Schwammfilter 1 SZ2_41
2 Tank 1
2.1 Schmutzwasserpumpe 1 FAN2007
2.2 Stecker Schmutzwasserpumpe 1
2.4 Netzfiltersack 1 FAN2006
2.5 Verschluss-Schnalle 2 SZ4_8
10 Saugschlauch 8 m 1 HYD114
10 .1 Ansaugschlauchdichtung Ø38 1 SZ357
11 Ablaufschlauch 10 m 1 SZ807
20 Griff 1
21 Schraube 2
22 Schraube 1
7

EG-Konformitätserklärung
Hiermit erklären wir, dass die nachstehenden elektrischen Geräte in ihrer Konzipierung und Bauart sowie in der von uns in
Verkehr gebrachten Ausführungen den wesentlichen Anforderungen der nachfolgenden Normen entsprechen.
Bei nicht mit uns abgestimmten Änderungen der Geräte verliert diese Erklärung seine Gültigkeit.
Bezeichnung der elektrischen Geräte: Feuerwehrsauger
Geräte-Typen: Hydra-Boy
Leistungsaufnahme: 1200 W / 900 W
Einschlägige EG-Richtlinien: 2006/42/EG
Harmonisierte Normen:
EN 60 335-1 : 2002 + A1 : 2004 + A11 : 2004 + A2 : 2006 + A12 : 2006 + A13 : 2008 + A14 : 2010/Part1
EN 60 335-2-69 : 2003 + A1 : 2004 + A2 : 2008/Part 2-69 EN 60335-2-41: 2003 + A1 : 2004/Part 2-41
EN 62 233 : 2008
Unterschrift / Signature: ______________________
Name des Unterzeichners Hubert Rössle
Funktion des Unterzeichners: CEO
Rössle AG
Pater-Hartmann-Str. 23
87616 Marktoberdorf, Germany
Datum: 10.02.2014
Hubert Rössle
Name des Bevollmächtigten der
technischen Unterlagen nach
MRL 2006/42/EG:
Rössle AG
Pater-Hartmann-Str. 23
87616 Marktoberdorf, Germany
14
EG-Konformitätserklärung

Suction Cleaner Hydra-Boy
Tectical Data:
1200 W Suction tubine
240 mbar
8.000 l/h Suction power
900 W Sewage pump
13.000 l/h Pump Power
10 m Suction hose
10 m Drain hose
38 mm
10 m
19 kg
Attention!
Only suitable with a FI-switch 30mA
and has to be connected to a regular safety plug socket.
Never let the pump run dry. Follow the operating instructions!
GB
8

1.1
2.2
1.2
120
2
1.3
2.5
12
11
10
14
13
1
20
2
2.5
13
12
14
13
13
11
15
1
9

Persons who are not completely familiar with the operating instructions should not be permitted to use this fire
brigade suction pump!
This machine should not be used by persons (including children) who have limited physical, sensory or mental ca-
pabilities or who have no experience or the necessary knowledge unless they are under the supervision of a person
responsible for their security or have received from them instructions about how the equipment is to be used.
Children should be under supervision to make sure that they do not play with the machine.
Mode of operation
The fire brigade suction cleaner consists of a round container into which the material to be removed is sucked up by
negative pressure through a suction tube and a suction hose. A pump which is built in to the container continuously
pumps the dirty water through a drainage hose into the open or into the waste water system. This means that the
suction activity is normally possible without any break.
The fire brigade suction cleaner should not be used as a dry suction cleaner but only for sucking up water. Sucti-
on work without the sponge filter (1.4), or improper handling will lead to a loss of any guarantee claim!
In order to use the product correctly, please read the following instructions carefully.
Technical data can be obtained from the type plate or the table on page 2.
Mounting the handles (see figs. 2–4)
Please loosen the screws (21) on the clamps and insert the handle (20) between both clamps.
Tighten the screws (21) and secure the handle (20) with the safety screw (22).
GB
10

Setting up and connecting the suction cleaner
Great attention should be paid to the fact that the fire brigade suction cleaner is set up in such a way that it cannot
fall into the water and cannot tip over. Set up the fire brigade cleaner, if possible, at the water level on a flat surface.
Insert the suction hose (10) into the lower opening at the front (suction side) of the cleaner so that it clicks into posi-
tion. (see fig. 5) Now insert the drainage hose (11) into the connecting point on the side (pressure side see fig. 6) and
lay out the end of the hose in the open or into the waste water system.
Make sure that the suction head (1) is connected properly to the container (2).
Insert the plug (2.2), which comes from the side of the container (2) into the socket (1.1) on the suction head (1). (see
fig. 7) Now connect the suction cleaner to the mains power supply. Insert the power supply plug (1.3) into the con-
nection socket! If you are using a cable drum, this should be completely unrolled to avoid any overheating.
Starting work with the suction cleaner
Before switching the machine on, press the green safety switch once.
The yellow switch is used for the trip test. Switch the fire brigade suction cleaner on with the switch (1.2) and hold
the suction hose (10) with the suction tube (12) and the suction fitment (13/14/15) under the water, the dirty water
should now be continuously pumped off and away. Keep an eye on the end of the discharge hose. If after approx.
30 seconds no water emerges, switch the cleaner off for about 1 min. and restart the system again. During suction
operations, occasionally keep an eye on the end of the discharge hose and watch whether the dirty water is being
pumped away or not.
When sucking up small amounts of water, the plug (2.2) from the pump (2.1) should be disconnected from the socket
(1.1) in the suction head (1). In this way you can avoid damage to the pump (2.1) which may occur when it runs dry.
In order to empty the container (2), the plug (2.2) should be inserted into the pump (2.1) again.
Security warning! When performing suction work in a flooded cellar, make sure that the dirty water which has been
pumped away does not flow back into the cellar again.
.
Problems during suction operations (see figs. 9–12)
Please note! In order to protect the fire brigade suction cleaner, there is a built in automatic switch which, when
activated, stops the suction activity in spite of the fact that the turbine is still running.
.
A reduction in the suction power can be caused by the following:
– the net filter sack (2.4) is full of dirt. Please open the zip on the net filter sack (2.4) and clean the sack (2.4).
– the pump (2.1) is not connected up
– the pump (2.1) is blocked at the suction opening. Check the net filter sack (2.4) for damage. Disconnect the fire
brigade suction cleaner from the mains power supply and clean the container (2) and the pump (2.1).
– the discharge hose (11) is blocked. Clean it and/or check the end of the discharge hose.
– the discharge head is too high up for the pump (2.1), the discharge hose (11) is laid uphill.
– the suction hose (10) is blocked, for example by a stone.
– the suction height is too great. Set the suction cleaner up at a lower point.
– the sponge filter (1.4) below the suction head (1) is too full of dirt. Remove and carefully wash clean.
Cleaning the suction cleaner (see figs. 9–12)
Disconnect the fire brigade suction cleaner from the mains power supply. Disconnect the plug (2.2) of the pump (2.1)
from the plug socket on the suction head (1), open the clips (2.5) on the container (2).
Then lift the suction head (1) out of the container (2) and wipe it with a dry cloth.
The suction head (1) and the cable plug (1.3) should not be sprayed or dipped into water.
Tip the dirt out of the container and spray this clean with water
Also clean the sponge filter (1.4) below the suction head (1).
Clean the dirty water pump (2.1) – Submersible pump Hydra-Boy
– pay attention to the security information! Remove the mains power plug from the mains socket!
– in order to clean it, the dirty water pump (2.1) can be removed as follows:
– using a flat tool, unscrew the connection (bayonet) from the container (2). (see fig. 6)
– loosen the two nuts on the bracket of the dirty water pump (2.1) and take out the pump.(see fig.10)
– the pipes on the dirty water pump can be unscrewed!
– Spray down the dirty water pump (2.1) and the connected parts with water and remove any dirt. Be careful not to
cause any damage!
– Check that the dirty water pump is working by briefly inserting the mains plug into the plug socket!
11

Warning: do not put your hands into the suction opening!
Any further maintenance or cleaning work (possibly opening up the dirty water pump) should not be carried out by
the user! If you have any problems, contact your dealer or service workshop!
During longer breaks, disconnect the fire brigade suction cleaner from the mains power supply (pull the plug out of
the mains socket). The fire brigade suction cleaner should only be stored in a clean and dry condition.
If the fire brigade suction cleaner is not used during the winter months, empty it and store it inside to avoid any
freezing.
Security regulations for the fire brigade suction cleaner
Warning! When the equipment is delivered, please check that it has not been damaged during transport and that
everything is present (see delivery list fig 1)
Any complaint should be addressed immediately to the transport company.
During the usage of this equipment all basic security measures should be observed, in particular the following:
Warning! Working together with water and electrical equipment demands the highest concentration!
The most common cause of accidents is a lack of attention during routine procedures.
When connecting or disconnecting the mains power supply, make sure your hands are dry.
The fire brigade suction cleaner should never be used as a dry suction cleaner, only for sucking up liquids. The fire
brigade suction cleaner should never be used without supervision.
The fire brigade suction cleaner should never be used without the sponge filter (1.4) (beneath the suction head). (see
fig. 12)
Repairs should only be carried out by qualified staff.
Before use, all parts must be connected up correctly.
Never ever suck up explosive or poisonous liquids, hot ashes or petrol (Danger of explosion).
Warning, extreme danger! The suction head (1) should never be dipped into water or any other liquid!
The suction head (1) should never be held under running water and should be protected against splashing!
In order to clean it, disconnect the mains power plug (1.3) and wipe down the suction head (1) with a dry cloth.
Always clean the fire brigade suction cleaner after finishing work. Never clean the fire brigade suction cleaner before
starting work! For suction operations, unwind the connecting power cable (1.3) completely. Never pull the fire briga-
de suction cleaner using the connecting cable (1.3). Take care that the connecting cable (1.3) is not trapped, squas-
hed or has been drive over, he insulation could be damaged. Only connect the fire brigade suction cleaner to a 230
V mains socket which has been correctly installed with an earthed contact and provided with a fault-current circuit
breaker (FI 30mA, RCD) (VDE 0100T739). If an extension lead is required, make sure that the extension is adequate
for use with the fire brigade suction cleaner. Cables on cable drums should be unrolled completely to avoid overhea-
ting.
Remove the mains plug from the mains power supply:
– in order to clean the fire brigade suction cleaner
– in order to clean the dirty water pump (2.1)
– in order to clean the container (2)
– if the equipment breaks down
– when the euipment is no longer in use
Improper handling will lead to a complete loss of the manufacturer‘s guarantee warranty.
Please note!
The fire brigade suction cleaner is fitted with an automatic cut-off switch. The suction operation will be cut off if
there is too much liquid in the container (2), thus triggering the automatic cut-off switch.
Remove any dirt or foreign matter from the suction opening of the dirty water pump (2.1)
(disconnect the plug). See Cleaning the dirty water pump.
Never reach into the suction opening when the dirty water pump (2.1) is operating (deadly danger).
When it is in operation, the fire brigade suction cleaner develops a very high suction power! Never come into contact
with the suction opening! Never hold the suction opening in the direction of persons or animals!
If the cleaner should tip over while operating, disconnect the mains power plug immediately! Set up the equipment
again, switch the I/O switch (1.2) to OFF and empty the container.
12

Before restarting work, make sure that no liquid has entered the suction head.
Check the fire brigade suction cleaner regularly for any damage.
The fire brigade suction cleaner should not be used with a damaged connecting cable (1.3) or if there is any other
damage (from falling over, for example).
Never try to open up the machine yourself or to replace the connecting cable (1.3).
Have any repairs carried out by the manufacturer. Repairs by unqualified staff can lead to enormous damage to the
user.
Before disconnecting the plug (1.3) from the socket, switch off the machine using the I/O switch (1.2).
Never pull on the cable, use your hands to remove the plug from the mains power supply.
If the end of the discharge hose (11) is higher than the fire brigade suction cleaner, a non-return valve should be
installed between the suction cleaner and the hose connection to prevent water from flowing back into the suction
cleaner (danger of flooding).
Guarantee conditions
Private users have a guarantee for this equipment for a period of 24 months, beginning from the day of delivery. The
purchase receipt provides sufficient proof. Damage resulting from faulty material or workmanship will be repaired
by us within the guarantee period without charge or the damaged part replaced depending on our decision. Damage
resulting from mistakes made during assembly or improper handling, calcium deposits, lack of care, frost damage,
normal wear and tear or unqualified attempts at repairs are not included in this guarantee.
If any changes are made to the equipment, for example cutting off the power cables or the mains power plug, the
guarantee will be cancelled. We are not responsible for damage resulting from the machine breaking down or from
improper handling. In guarantee cases, please return the machine free of charge together with all accessories and
proof of purchase to the dealer where you bought it.
Disposal details
Disposal of electrical equipment by users in private households in the EU.
The product may not be disposed of in the normal household refuse but should be given up at a separate waste
collection point. It is your responsibility to hand in the machine at the relevant collection point to be disposed of or
recycled, thus making a contribution to environmental protection. More detailed information concerning the commu-
nal collecting points involved is available from your local authority.
.
Ordering spare parts
For your order, please include the machine type, name and position as shown in the following table:
Pos. Name Number Article number
1 Suction head 1 FAN190
1.1 Plug socket 1
1.2 I/O Switch 1
1.3 Mains plug, connecting cable 1
1.4 Sponge filter 1 SZ2_41
2 Tank 1
2.1 Dirty water pump 1 FAN2007
2.2 Plug, dirty water pump 1
2.4 Net filter sack 1 FAN2006
2.5 Closing clips 2 SZ4_8
10 Suction hose 8 m 1 HYD114
10 .1 Suction hose gasket Ø38 1 SZ357
11 Discharge hose 10 m 1 SZ807
20 Handle 1
21 Screw 2
22 Screw 1
13

EU Conformity Declaration
We herby declare that the following electric appliances in their design and construction and in all versions distributed by us
comply with the essential requirements of the following standards.
Alterations and modifications of the appliances not approved by us invalidate this declaration.
Description of the electric appliances: Fire Brigade Suction Pump
Appliance types: Hydra-Boy
Power consumption: 1200 W / 900 W
EU Directive: 2006/42/EG
harmonised standards
EN 60 335-1 : 2002 + A1 : 2004 + A11 : 2004 + A2 : 2006 + A12 : 2006 + A13 : 2008 + A14 : 2010/Part1
EN 60 335-2-69 : 2003 + A1 : 2004 + A2 : 2008/Part 2-69 EN 60335-2-41: 2003 + A1 : 2004/Part 2-41
EN 62 233 : 2008
Signature: ______________________
Name of signer Hubert Rössle
Funktion des Unterzeichners: CEO
Signer‘s function:
Rössle AG
Pater-Hartmann-Str. 23
87616 Marktoberdorf, Germany
Datum / Date: 10.02.2014
14
EU Conformity Declaration
Hubert Rössle
Name des Bevollmächtigten der
technischen Unterlagen nach
MRL 2006/42/EG:
Rössle AG
Pater-Hartmann-Str. 23
87616 Marktoberdorf, Germany

RÖSSLE AG, Johann-Georg-Fendt-Straße 50, D-87616 Marktoberdorf
Telefon [phone] , Fax [phone], [e-mail], www.roessle.ag
Version 12_17
