Raumthermostat

60
12534
87
170 161
28 50
±
1.5 m
1.5 m
±1.5 m
12
3
45
>0.2 m
>0.2 m
>0.2 m
>0.2 m
3
1
2
4
5

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
1
Bei der englischen Fassung der Anleitung handelt es sich um
das Original. Bei den Anleitungen in anderen Sprachen handelt
es sich um Übersetzungen des Originals.
Inhaltsverzeichnis
1. Einleitung ...............................................................................2
2. EKRTETS als Sensor zur Erfassung der Bodentemperatur
installieren (nur bei Anlagen zum Heizen/Kühlen des
Fußbodens)............................................................................ 4
3. RKRTR installieren.................................................................7
4. Im Installationsmenü Codes festlegen ................................. 17
5. Technische Daten.................................................................29
RKRTR
EKRTETS Raumthermostat Installationsanleitung
Lesen Sie diese Anleitung aufmerksam durch, bevor
Sie die Einheit in Betrieb nehmen. Werfen Sie die
Anleitung nicht weg. Bewahren Sie sie auf, damit Sie
später darin nachschlagen können.
Unsachgemäße Installation oder Befestigung der
Einheit oder der Zubehörteile kann zu elektrischem
Schlag, Kurzschluss, Auslaufen von Flüssigkeit, Brand
oder anderen Schäden führen. Achten Sie darauf, nur
von Rotex hergestellte Zubehörteile zu verwenden, die
speziell für den Gebrauch mit der Anlage konstruiert
sind. Und lassen sie diese nur von einem Fachmann
installieren.
Bei Fragen zur Installation oder zum Betrieb wenden
Sie sich bitte an Ihren Händler. Von ihm erhalten Sie die
richtigen Ratschläge und Informationen.

Installationsanleitung
2
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
1. Einleitung
Der Raumthermostat RKRTR kann benutzt werden, um das
Rotex System (Anlagen mit Radiator-Heizungen und mit
Fußbodenheizung und -kühlung) zu steuern.
Er wird typischerweise an der Rotex Einheit installiert. Siehe
auch "Typische Anwendungsbeispiele" im Installationshandbuch
der Rotex Einheit.
■Bei einer Bodenheizungsanlage, die nur heizt aber nicht
kühlt, kann der Raumthermostat auch an dem einen motori-
sierten Ventil für den Bodenheizungskreislauf installiert
werden.
■Wenn eine Bodenheizung, die nur heizt, aber nicht kühlt, in
Kombination mit Ventilator-Konvektoren betrieben wird, dann
sollte jeder einzelne Ventilator-Konvektor seinen eigenen
dedizierten Thermostat haben.
Optional kann der externe Temperatursensor EKRTETS am
Thermostat angeschlossen werden. Der Sensor fungiert dann
als:
■externer Sensor zur Erfassung der Außentemperatur, um in
Abhängigkeit von der Außentemperatur die Raumtemperatur
zu regulieren (statt den Temperatursensor innerhalb des
Thermostaten dazu zu benutzen). In diesem Fall installieren
Sie den Temperatursensor dort, wo die Außentemperatur am
besten gemessen wird, um die Heizung zu regulieren.
■Sensor zur Erfassung der Bodentemperatur (nur bei Anlagen
zum Heizen/Kühlen des Fußbodens), um die Boden-
temperatur zu kontrollieren bzw. zu verhindern, dass am
Boden Feuchtigkeit kondensiert und sich Tau bildet (bei
Fußbodenkühlung). In diesem Fall installieren Sie den
Temperatursensor im Fußboden (siehe "EKRTETS als
Sensor zur Erfassung der Bodentemperatur installieren (nur
bei Anlagen zum Heizen/Kühlen des Fußbodens)" auf
Seite 4).

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
3
Trotz dieser Funktion zur Verhinderung von
Taubildung kann es bei extremen und abrupten
Wetterwechseln geschehen, dass am Fußboden
Feuchtigkeit kondensiert.
Damit bei Vorliegen entsprechender Verhältnisse
so etwas nicht wiederholt vorkommen kann,
schlagen wir vor, die entsprechende bauseitige
Einstellung zu ändern (siehe "Einrichten der
Bodentemperatur-Überwachung und der
Funktion zur Verhinderung von Taubildung (nur
bei Anlagen zum Heizen/Kühlen des
Fußbodens)" auf Seite 18.
Falls die Bedingungen so außergewöhnlich sind,
dass diese Gegenmaßnahme nicht ausreicht,
empfehlen wir, Fußbodenkühlung nicht zu
verwenden.

Installationsanleitung
4
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
2. EKRTETS als Sensor zur Erfassung der
Bodentemperatur installieren (nur bei
Anlagen zum Heizen/Kühlen des Fußbodens)
Da der Temperatursensor EKRTETS im Boden zu installieren
ist, sollte die Installation rechtzeitig eingeplant und durchgeführt
werden.
Wird EKRTETS als Boden-Temperatursensor installiert, sollte
der Thermostat RKRTR an der Wand angebracht werden. Siehe
"Wandmontage" auf Seite 7.
1Bei der Auswahl des Installationsortes des Thermostats
beachten Sie auch die Vorschläge, die dazu gemacht
werden.
Siehe Abbildung 3.
HINWEIS Das nachfolgend beschriebene Installations-
verfahren ist nur beispielgebend. Die Situation, die
bei Ihnen vorliegt, kann sich von der unterscheiden,
die hier beschriebenen ist.

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
5
2Den Temperatursensor EKRTETS in einen elektrischen
Stromkreis (16 mm maximal) integrieren, der in der
Bodenkonstruktion installiert ist - siehe unten.
Den Kanal für die elektrische Leitung des Temperatur-
sensors in der Weise abdichten, dass der Thermostat gegen
heißen Luftstrom geschützt ist und es möglich ist, den
Temperatursensor bei Bedarf auszuwechseln.
figure1
3Das Kabel zum Temperatursensor durch den Kabelkanal
führen, bis er an der Abdichtung anlangt.
1Thermostat
2Kabelkanal für die elektrische Leitung des Temperatursensors
(Ø16 mm maximal)
3Temperatursensor EKRTETS (in abgedichtetem Kabelkanal
steckend)
4Wasserrohre
4
1
3
2

Installationsanleitung
6
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
4Schließen Sie das Temperatursensorkabel am Thermostat
an. Sie dazu die Beschreibung in "Wandmontage" auf
Seite 7.
HINWEIS Installieren Sie den Temperatursensor so nahe wie
möglich am Einlass des Bodenheizungs kreislaufs
und so nahe wie möglich an der Oberfläche des
Fußbodens - siehe dazu die Abbildung auf Seite 5.

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
7
3. RKRTR installieren
Sie können den Thermostat RKRTR an der Wand anbringen
oder ihn auf einem Tisch oder einer ähnlichen Unterlage
platzieren.
3.1. Wandmontage
Der Thermostat RKRTR kann mit den mitgelieferten Schrauben
und Dübeln an der Wand angebracht werden. Siehe
Abbildung 1.
Das ist besonders dann sinnvoll, wenn Sie das optionale Gerät
EKRTETS als externen Temperatursensor installieren wollen.
1Am Thermostat links vorsichtig auf die Abdeckung drücken.
2Die Frontabdeckung zum eigenen Körper hin ziehen und
abnehmen.

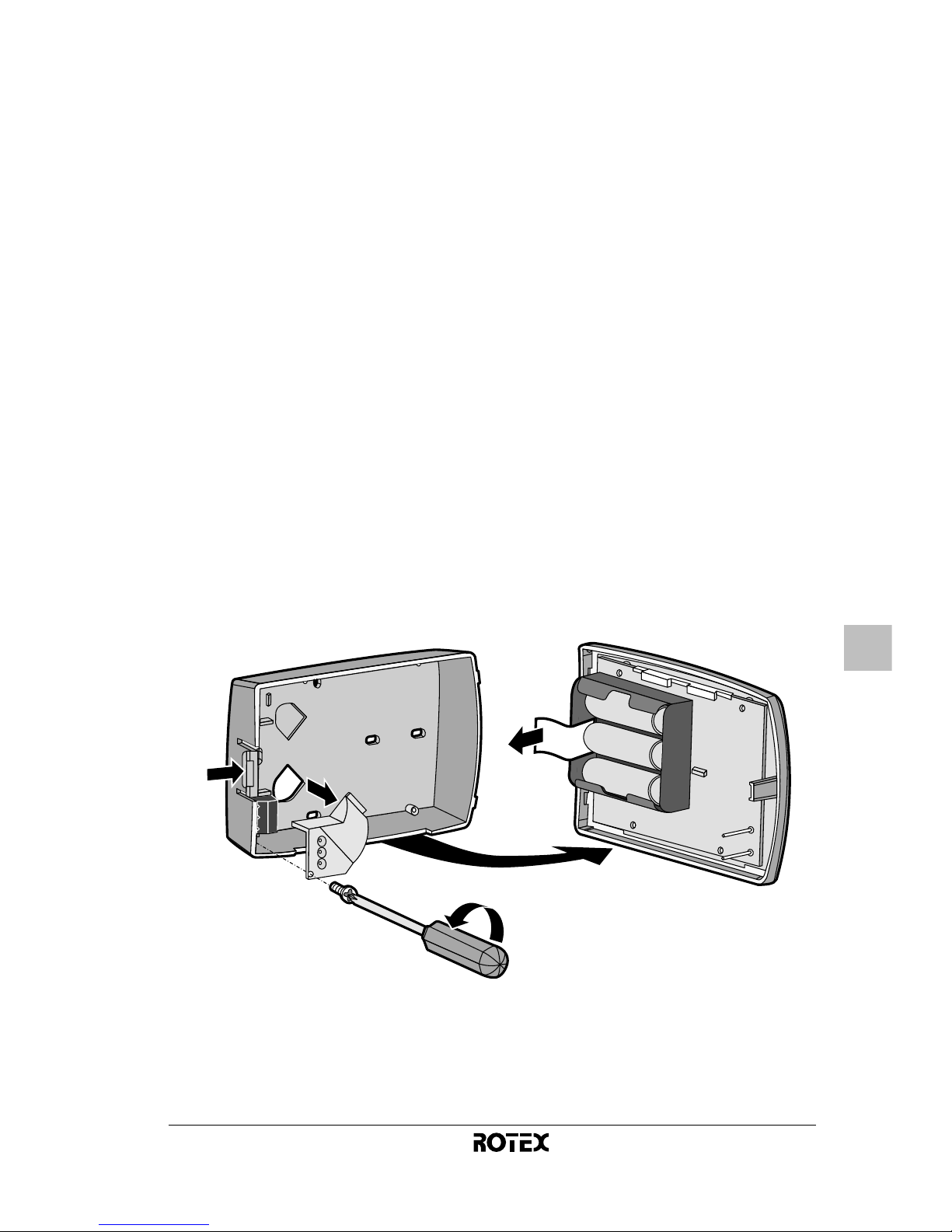

3Optional beim EKRTETS: In der unteren linken Ecke des
hinteren Teils des Thermostats die Schraube des
Kabelhalters lösen und den transparenten Kabelschutz
entfernen.
4Die Batterie-Isolierung entfernen.
5Löcher in die Wand bohren mit Abständen gemäß der
Abmessungen des Thermostats. Dann die mitgelieferten
Dübel in die Löcher stecken.
Siehe Abbildung 4 (Maßeinheit: mm).
3
3
2
1
4
3

Installationsanleitung
8
RKRTR + EKRTETS
Raumthermostat
4PW56107-1

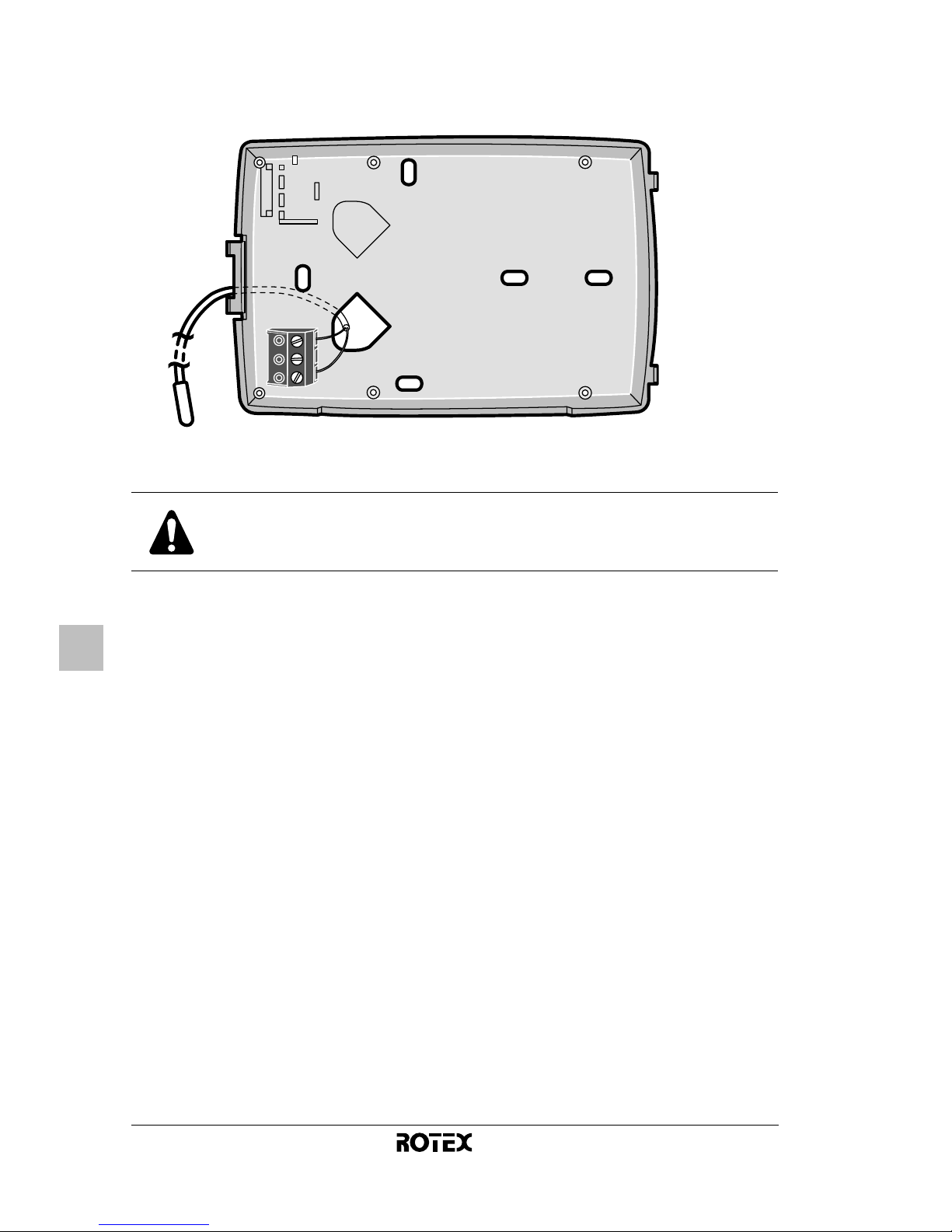

6Optional können Sie das Kabel zum Temperatursensor
(EKRTETS) durch die Rückwand des Thermostats führen
und so verlegen wie unten gezeigt.
7Den Thermostat mit den mitgelieferten Schrauben befestigen.
8Optional - bei Anschluss des optionalen Temperatursensors
EKRTETS - den transparenten Kabelschutz wieder an seine
Platz setzen und den Kabelschutz mit der Schraube
befestigen.
9Die Thermostat-Abdeckung wieder anbringen.
10 Von der LCD-Anzeige die Schutzfolie entfernen.
Achten Sie beim Befestigen darauf, dass die Kabel
nicht eingeklemmt werden.

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
9

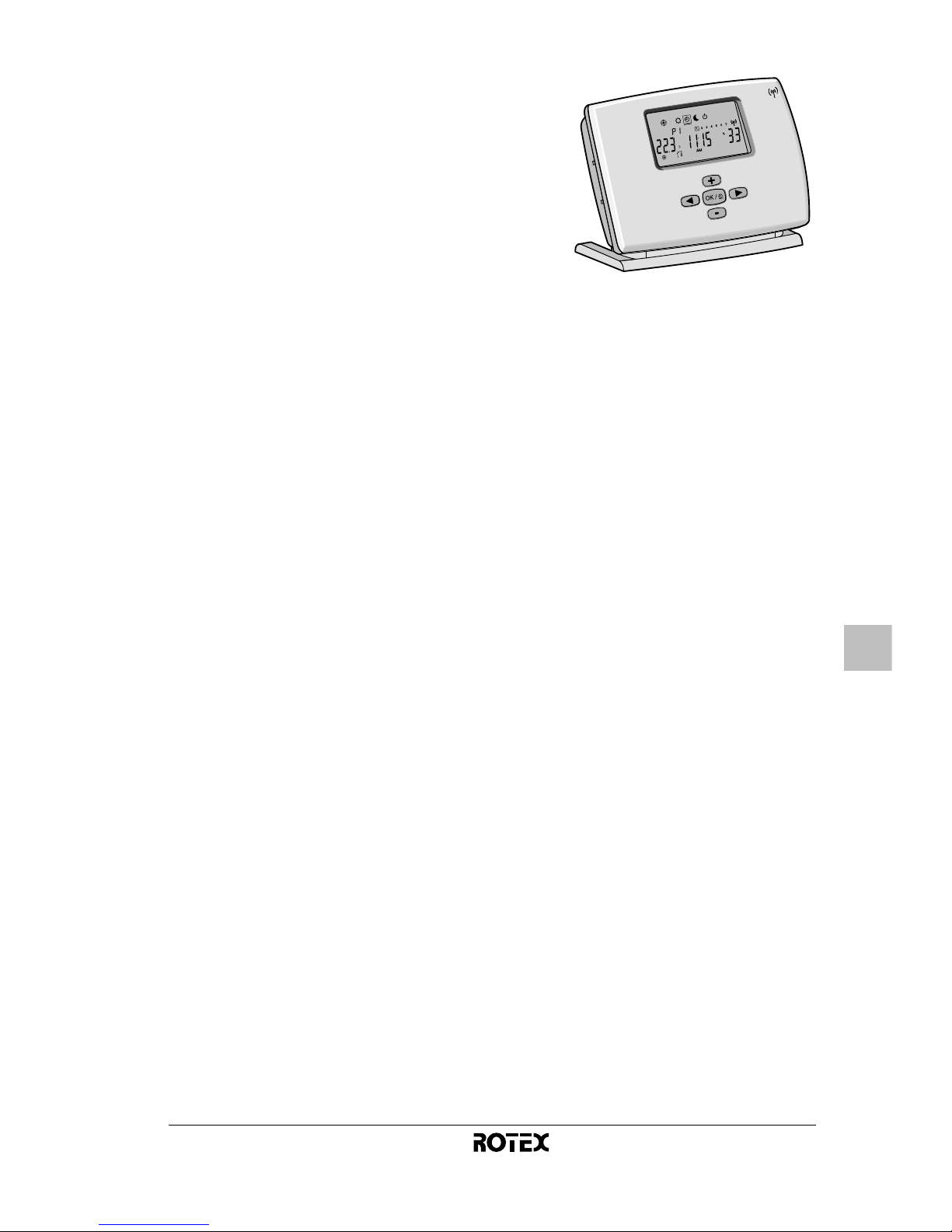

3.2. Tisch-Platzierung des Thermostats
Nur dann, wenn der optionale externe
Temperatursensor EKRTETS nicht
angeschlossen ist, kann der
Thermostat RKRTR auf einem Tisch
oder einer ähnlichen Unterlage
platziert werden.
In diesem Fall ist keine Installation
oder Befestigung erforderlich. Dann
arbeitet der Thermostat drahtlos, d.h.
per Funk. Er kann dann in seine
Tischhalterung gesetzt werden und
diese können Sie an beliebiger Stelle
im Haus platzieren.
Die Batterie-Isolierung entfernen und die Schutzfolie von der
LCD-Anzeige abziehen - siehe in "Wandmontage" auf Seite 7
beschrieben.

Installationsanleitung
10
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
3.3. Empfänger installieren
Der Empfänger muss im Innenbereich, normalerweise nahe der
Einheit installiert werden.
Achten Sie darauf, dass die Front des Empfängers stets frei ist,
damit Empfang und Verbindung nicht behindert werden.
1Löcher in die Wand bohren mit Abständen gemäß der
Abmessungen des Empfängers. Dann die mitgelieferten
Dübel in die Löcher stecken.
Siehe Abbildung 5.
2Den Empfänger mit den mitgelieferten Schrauben
befestigen.
Empfehlungen zur Erzielung eines optimalen
Signalempfangs
Bei der Auswahl des Installationsortes des Thermostats
beachten Sie bitte die Vorschläge, die dazu gemacht werden.
Und beachten Sie die nachfolgenden Empfehlungen.
■Den Empfänger nicht in einem Metallbehälter installieren.
■Den Empfänger vertikal ausgerichtet installieren. Er sollte
mindestens 10 cm Abstand von der Einheit haben.
■Bringen Sie den Empfänger so an, dass er mindestens
10 cm Abstand von vertikal verlaufenden Metallrohren oder
vertikal verlegten elektrischen Leitungen hat.
■Den Empfänger in mindestens 1,5 m Höhe über dem
Boden anbringen.
Bevor Sie Zugriff auf die Anschlüsse erhalten, muss
die gesamte Stromzufuhr unterbrochen werden.

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
11

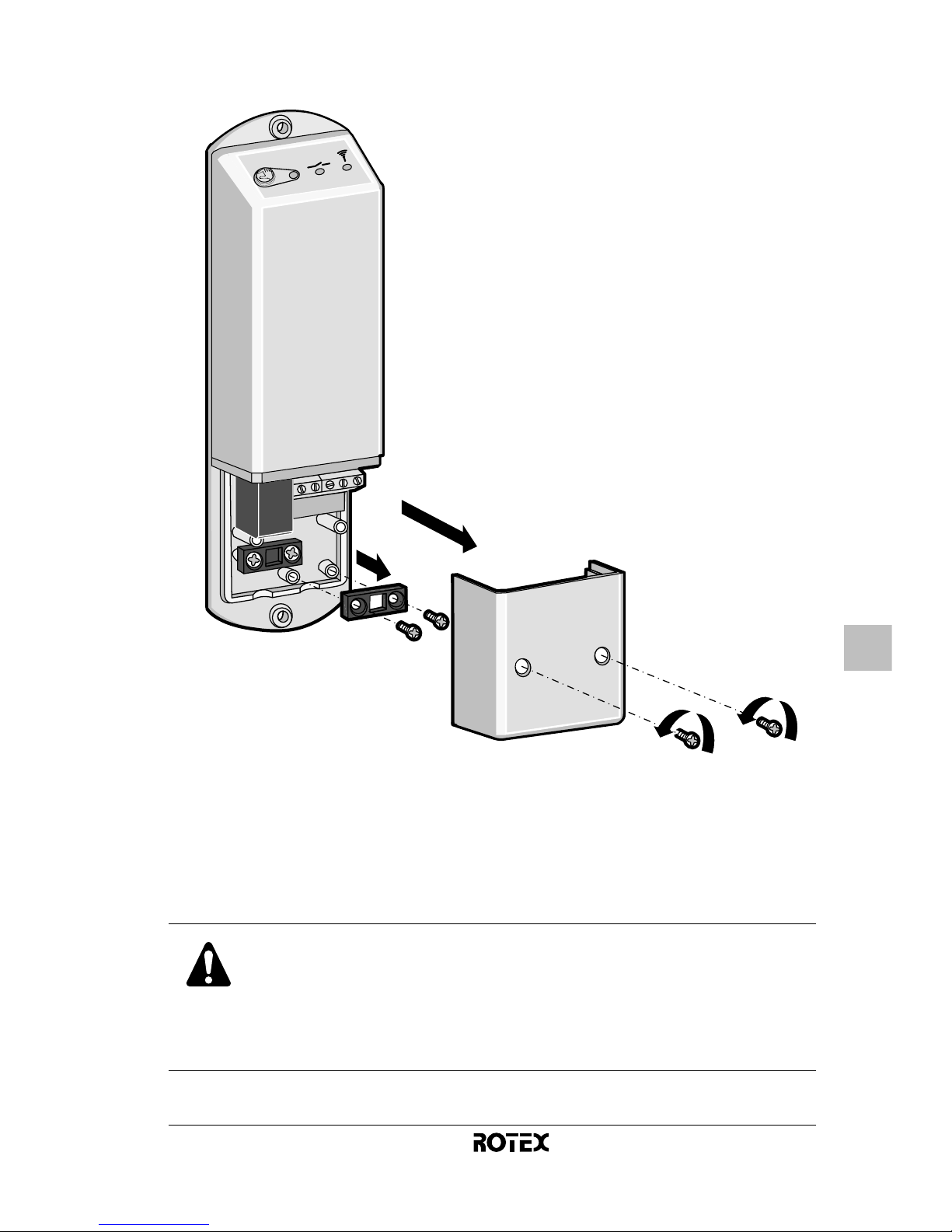

3Um die Frontabdeckung abzunehmen, die beiden
Schrauben herausschrauben.
4Die beiden Schrauben lösen, die unten rechts die Kabel-
halterung halten. Die Kabelhalterung entfernen.
5Je nach Anwendung die dazu erforderlichen Anschlüsse
herstellen.
Alle vor Ort vorgenommenen Verkabelungen
müssen von einem zugelassenen Elektriker durch-
geführt werden. Die Arbeiten sowie die verwendeten
Komponenten müssen den jeweiligen europäischen
und nationalen Vorschriften entsprechen.
3
4
3
4

Installationsanleitung
12
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
5a Bei Vornahme des Anschlusses an die Einheit orientieren
Sie sich am Schaltplan der Einheit.
Bei Anlagen ausschließlich zum Heizen bleibt der Anschluss
C frei.
Benutzen Sie Kabel in der Stärke 0,75~1,50 mm2.
5b Bei Anschluss an das motorisierte Ventil die Anschlüsse am
motorisierten Ventil und am Empfänger wie unten gezeigt
vornehmen (bei Anwendungen, bei denen nur geheizt wird).
Die Relaisausgänge (H und C sind spannungsfreie
Kontakte) sind für eine Maximallast von 4 A - 230 V
Wechselspannung ausgelegt.
Beispiel-Einheit
H Heizen angefordert
C Kühlen angefordert
HCLN
H C com L N X2M
X1M
L N LN
1N~50 Hz
230 VAC
1N~50 Hz
230 VAC
H C com LN
X2M
X1M

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
13
6Die Kabelhalterung wieder an ihren Platz bringen und mit
den Schrauben befestigen.
7Die Empfänger-Abdeckung wieder aufsetzen und mit den
Schrauben fest machen.
Empfänger für Thermostatverbindung konfigurieren
Damit die Kommunikation zwischen Thermostat und Empfänger
funktioniert, muss die Funkverbindung zwischen beiden Geräten
konfiguriert werden.
1Schalten Sie den Empfänger in den Funk-Konfigurations-
modus, indem Sie 4 Sekunden lang kdrücken.
Die LED leuchtet dann in Grün und signalisiert damit, dass
der Empfänger auf die Konfigurationsadresse des Thermo-
stats wartet.
Falls gewünscht können Sie diesen Modus jederzeit ver-
lassen, indem Sie erneut kdrücken.
2Senden Sie die Konfigurationsadresse, indem Sie beim
Thermostat im Installationsmenü auf Code  (ºp¶)
gehen.
Siehe "Im Installationsmenü Codes festlegen" auf Seite 17.
Jetzt sendet der Thermostat Funksignale. Auf der LCD-
Anzeige blinkt das Symbol L.
Die Stromversorgung muss mit einer Sicherung der
Stärke 3 A abgesichert sein (X2M).
Wählen Sie das Netzkabel gemäß der jeweils
gültigen örtlichen und staatlichen Vorschriften aus.
Bei der festen Verkabelung muss ein Hauptschalter
oder ein anderer Schaltmechanismus installiert sein,
bei dem beim Abschalten alle Pole getrennt werden.
Die Installation muss den geltenden örtlichen und
nationalen Vorschriften und Gesetzen entsprechen.

Installationsanleitung
14
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
3Überprüfen Sie, dass die Funksignale vom Empfänger
empfangen werden.
Die Konfiguration wird ordnungsgemäß vollzogen, wenn die
LED bei jedem Funksignal, das vom Thermostat kommt,
grün blinkt.
Das bedeutet auch, dass der Empfänger den Konfigurations-
modus verlässt.
4Beim Thermostat verlassen Sie das Installationsmenü,
indem Sie drücken, bis der "" Code angezeigt wird.
Dann drücken.
5Überprüfen Sie, dass sich der Empfänger im Thermostat-
Modus befindet und nicht im manuellen Modus. Er befindet
sich im Thermostat-Modus, wenn die kLED AUS ist.
Siehe "LED-Signale und Bedeutungen" auf Seite 15.

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
15
LED-Signale und Bedeutungen
kk
kk ~~ ~~   Bedeutung
AUS ROT AUS Thermostat-Modus:
Heizen
AUS GRÜN AUS Thermostat-Modus:
Kühlen
GELB ROT AUS Manueller Modus:
Heizen erzwungen
GELB GRÜN AUS Manueller Modus:
Kühlen erzwungen
GELB AUS AUS Manueller Modus:
AUS erzwungen
GELB/
AUS GRÜN/ ROT/AUS GRÜN: Schnelles
kurzes
Blinken
Kommunikation
zwischen Empfänger
und Thermostat
GELB/
AUS GRÜN/ ROT/AUS GRÜN: kontinuier-
lich
leuchtend
Empfänger im Funk-
Konfigurationsmodus
AUS AUS GRÜN:
langsames
Blinken
Zwischen Empfänger
und Thermostat gibt
es keine Kommuni-
kation mehr.
Anforderungen zum
Heizen oder Kühlen
werden nicht über-
tragen. Es ist aber
nach wie vor möglich,
manuell auf Heiz- bzw.
Kühlbetrieb zu
schalten (siehe
"Manuelle Regelung"
auf Seite 16).

Installationsanleitung
16
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Manuelle Regelung
Sie können beim Empfänger auch manuell auf Heizen oder
Kühlen schalten und damit die Thermostat-Regelung über-
gehen. Das kommt zum Beispiel dann in Frage, wenn die
Batterien des RKRTR leer sind oder wenn der Thermostat defekt
ist. Manuelle Regelung ist aktiviert, wenn die k-LED gelb
leuchtet. Im Thermostat-Modus ist die kLED aus.
Thermostat-Modus kLED Aus
kdrücken
Manueller Modus:
Heizen erzwungen Rote ~LED
Gelbe kLED
kdrücken
Manueller Modus:
Kühlen erzwungen Grüne ~LED
Gelbe kLED
kdrücken
Manueller Modus:
AUS erzwungen ~LED Aus
Gelbe kLED
kdrücken

RKRTR + EKRTETS
Raumthermostat
4PW56107-1
Installationsanleitung
17
4. Im Installationsmenü Codes festlegen
Sie können Codes festlegen. Beginnen Sie im Menü zur
Festlegung von Datum und Uhrzeit (im erweiterten Modus).
1Aktivieren Sie den erweiterten Modus, indem Sie im AUS-
Modus (&) für 5 Sekunden  drücken.
2Navigieren Sie zum Menü für die Einstellung von Datum und
Uhrzeit ()), indem Sie drücken.
3Halten Sie gedrückt, um dann gleichzeitig 10 Sekunden
lang zu drücken.
[wird neben  angezeigt.
4oder drücken, um die aktuelle Einstellung der
Codes zu sehen.
5Um Codes zu ändern, , oder drücken.
Beim Ändern eines Wertes blinkt dieser.
6Um den Codewert um 1 Stufe zu erhöhen oder zu senken,
oder  drücken.
Um einen Code zurück auf den Standardwert zu setzen,
gleichzeitig und drücken.
7drücken, wenn Sie Ihre Einstellung speichern wollen.
Sie können das Code-Menü verlassen, indem Sie zu Code
"" gehen und drücken.
Siehe auch "Alle Codes im Überblick" auf Seite 22.
HINWEIS Bei benutzerspezifischer Konfiguration ist es nicht
ungewöhnlich, dass dadurch auf einige Codes nicht
mehr zugegriffen werden kann.

Installationsanleitung
18
RKRTR + EKRTETS
Raumthermostat
4PW56107-1
4.1. Einstellung für Temperaturregelung in Fahrenheit
In der Betriebsanleitung wird beschrieben, wie Sie im Benutzer-
Menü Parameterwerte ändern.
4.2. Einstellungen für Anlagen zum Heizen/Kühlen
Für Anlagen zum Heizen/Kühlen legen Sie die folgenden Codes
fest.
4.3. Einrichten der Bodentemperatur-Überwachung und
der Funktion zur Verhinderung von Taubildung (nur
bei Anlagen zum Heizen/Kühlen des Fußbodens)
Falls der EKRTETS als Temperatursensor zur Erfassung der
Bodentemperatur installiert ist, kann er benutzt werden, die
Bodentemperatur zu überwachen und den Boden gegen Taubil-
dung zu schützen. Siehe "EKRTETS als Sensor zur Erfassung
der Bodentemperatur installieren (nur bei Anlagen zum Heizen/
Kühlen des Fußbodens)" auf Seite 4. Wenn diese Funktion aktiv
ist, blinkt unterhalb der Anzeige der Umgebungstemperatur das
Symbol 7.
Beim Kühlen verhindert die Funktion zur Verhinderung von Tau-
bildung, dass Feuchtigkeit am Boden kondensiert. Der Punkt, an
dem Taubildung einsetzt, wird auf Grundlage der Raum-
temperatur und der Luftfeuchtigkeit im Raum berechnet. Sobald
die Bodentemperatur unter diesen Punkt sinkt, wird die
Anforderung zum Kühlen vorübergehend außer Kraft gesetzt. In
diesem Fall wird das Symbol Nangezeigt.
1.
Code
2.
Code Beschreibung Bereich
  Art der Temperaturgrade. °C/°F
1.
Code
2.
Code Beschreibung
Erforderliche
Einstellung
  Kühlmodus vorhanden? ÌlË
