Royal Sovereign RTHD-636SS User manual

Royal Sovereign International, Inc.
RTHD-636SS
TOUCHLESS AUTOMATIC
HAND DRYER
Owner's Manual
Please read and retain these instructions.
USA: www.royalsovereign.com
Canada: www.royalsovereign.ca
Page en Français 11
Página en Español 21

TOUCHLESS AUTOMATIC
HAND DRYER
INTRODUCTION
Thank you for choosing Royal Sovereign Touchless Automatic Hand Dryer. Please read and retain these
instructions. This manual will provide you with valuable information necessary for the proper instructions,
care and maintenance of your hand dryer. Installation should be done by a qualified electrican. Improper
installation, alteration, service and use of this hand dryer can result in serious personal injury or damage
to the unit.
If you have questions regarding the installation, use or operation of the hand dryer, please call Royal
Sovereign customer service.
Model RTHD-636SS
Because our products are subject to continuous improvement, Royal Sovereign reserves the right to modify product design and
specifications without notice and without incurring any obligation. E&OE

IMPORTANT SAFETY INFORMATION 4
DESCRIPTION 5
GENERAL USAGE 6
MOUNTING THE UNIT 6
HEATING CONTROL 7
INSTALLATION INSTRUCTION  7
TROUBLESHOOTING 8
SPECIFICATIONS 9
LIMITED FIVE YEAR WARRANTY 10
PAGE EN FRANÇAIS 12
PÁGINA EN ESPAÑOL 23
CONTENTS

4
IMPORTANT SAFETY INFORMATION
Please read this manual thoroughly prior to installation to reduce the risk of fire, electric shock, or personal injury.
PLEASE NOTE THE FOLLOWING PRECAUTIONS:
1. Do not allow the hand dryer to be used for any purpose other than drying hands. Use this unit only in the manner
intended.
2. If service is required, turn the power OFF.
3. Any metallic items in contact with the hand dryer must be grounded.
4. The hand dryer is designed for indoor use only.
5. If the electrical outlet you intend to use is not adequately grounded, you should have a qualified electrician install the
proper outlet.
6. Do not use this unit with any extension cords or adapter plugs.
7. If the cord or plug is damaged in any way, please call the Royal Sovereign Service Department.
8. Do not plug this cord into a loose electrical outlet.
9. Do not block air outlets or intake with obstacles.
10. Do not insert any objects into the hand dryer.
11. To clean the housing, use a soft cloth. Do not use any abrasive cleaning material as it may scratch the unit. Do not
spray any cleaning liquids or water in the direction of the hand dryer.

RTHD-636SS
5
DESCRIPTION
1. Stainless Steel Cover
2. Nozzle
3. Sensor
4. Power Supply hole
5. Heat ON/OFF
6. Tamper proof screws
7. Filter
8. Drill Holes
9. Motor
10. Circuit board Cover
11. Circuit board

6

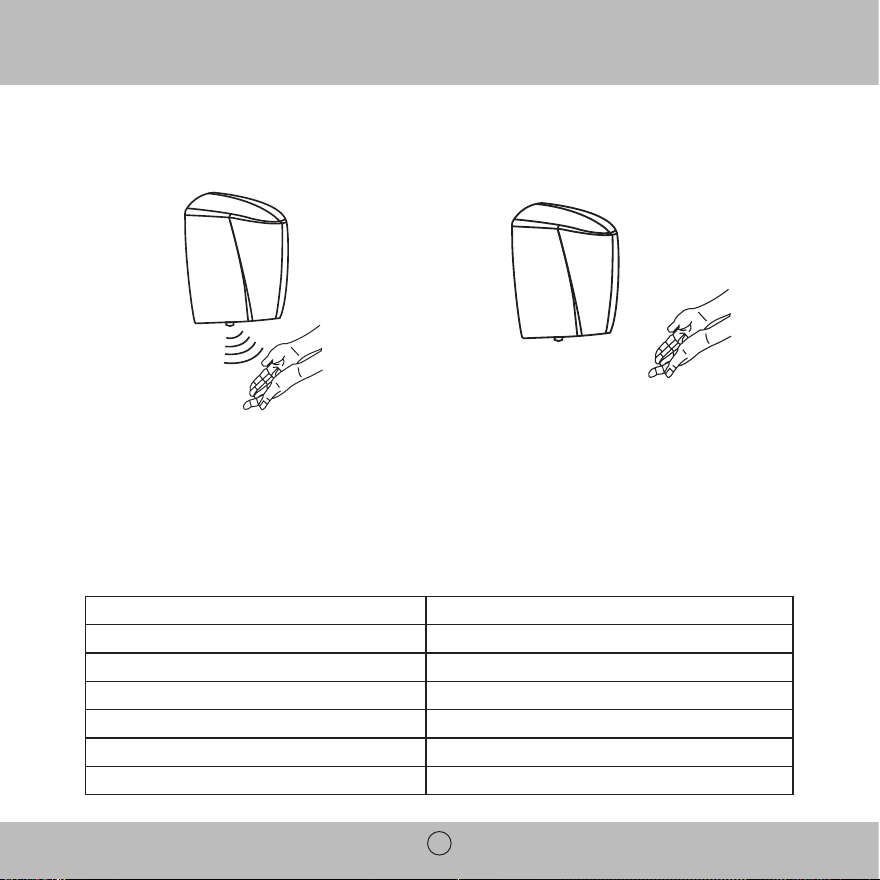

GENERAL USAGE
The hand dryer will automatically be activated when
placing hands underneath - maximum distance 12 cm (4.7
in.)
To stop, remove hands
MOUNTING THE UNIT
Recommended Mounting Heights
Men's Restroom 122-127 cm (48-50 in.)
Women's Restroom 117-122cm (46-48 in.)
Kindergarten (Ages 3-6) 81cm (32 in.)
Elementary School (Ages 7-10) 91cm (36 in.)
Middle School (Ages 10-13) 102 cm (40 in.)
High School (Ages 14-18) 114-120cm (45-47 in.)
Handicap Mounting 91.5-96.5cm (36-38 in.)
120V~
120V~

RTHD-636SS
7

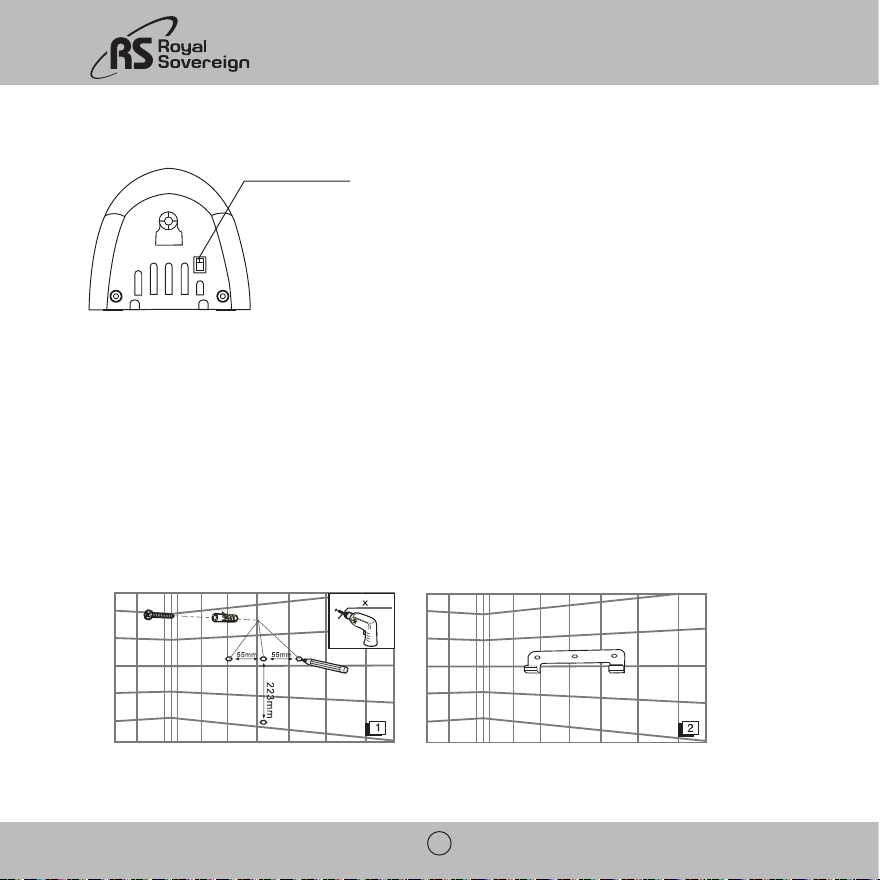

HEATING CONTROL

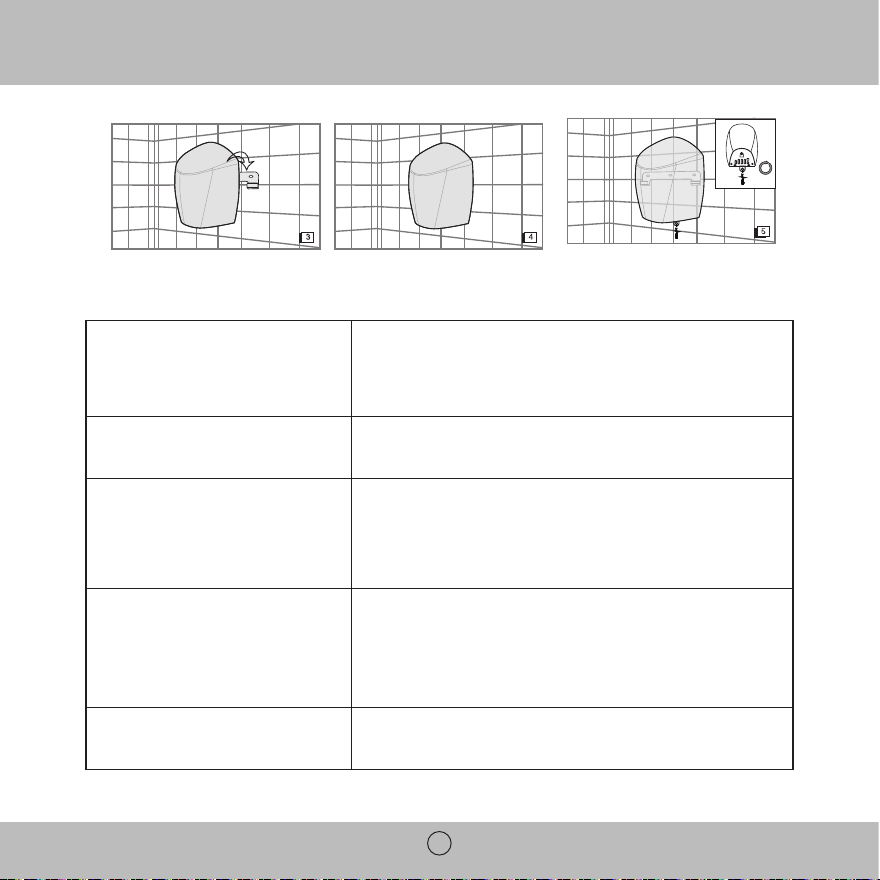

INSTALLATION INSTRUCTION
1. During installation, ensure the unit is turned 'OFF' .
2. Use the supplied Mounting bracket and mount the hand dryer at the ideal location (refer to Mounting the Unit -
Recommended Mounting Heights) for placement.
3. Run the power cable to the electrical outlet. Ensure that the power cable is not exposed.
4. On the hand dryer turn the Power button 'ON'. Set the Heat Control button to the desired heat setting.
120V~
The hand dryer provides two different heat options to allow you to set
the comfort setting.
Set to "ON" for warm dry of the hand.
Set to "OFF" for cool dry of the hands.
Note: The Heating Control is set to "ON" or Warm Dry mode.
120V~

8
TROUBLESHOOTING
Hand Dryer is not warm ∙
Possible defective heat element. Needs to be replaced. Call Royal
Sovereign customer service.
Hand Dryer air output is slow ∙ Motor setting is set to LOW. Change setting to HI.
Hand Dryer is loud
∙
There are two motor settings. HI setting allows for faster hand
drying, but the decibel (dB) sound is slightly higher. To reduce the
decibel sound, set the motor setting to LOW (it will take longer for
the user to dry the hands).
Hand Dryer does not start
∙
No power to the unit. Check the power to the unit (both power
supply and ON/OFF switch).
∙
Defective sensor - Replace the IR sensor .
∙
Defective motor - Replace the motor. Call Royal Sovereign customer
service.
Hand Dryer will not shut off ∙
The sensor is dirty or there is a reflection. Clean the IR Sensor.
Ensure that there is no possible reflection from another object.
120V~
120V~

RTHD-636SS
9
SPECIFICATIONS
Model RTHD-636SS
Voltage/Frequency 120 V, 60 Hz
IP Rating IP24
Motor Rate/Type 25,000 RPM Brush Motor
Dimensions (w x d x h) 21 x 19 x 32.5 cm (8.2 x 7.4 x 12.8 in.)
Weight 4.7 kg (10.5 lb.)
NEED HELP WITH INSTALLATION?
Royal Sovereign can help arrange professional certified installation of your hand dryer.
For more information:
USA: 800-397-1025
Canada: 866-961-6673

10
LIMITED FIVE YEAR WARRANTY
This warranty applies to repair or replacement of product found to be defective in material or workmanship for five
years from the date of the original purchase (3 Year Motor). This warranty is extended only to the original purchaser.
This warranty does not apply to damage resulting from abuse, misuse, or improper maintenance of damage that is
attributable to acts of nature. Royal Sovereign International, Inc. (and its affiliated companies) is not liable for incidental
or consequential damages of any nature. This limitation would not apply if you live in those areas that do not permit the
exclusion or limitation of incidental or consequential damages.
Defective products for warranty repair or replacement cannot be returned without a Return Authorization number.
Please go to www.royalsovereign.com USA-Customer Support Tab to make a request for an Office Product Return
Authorization.
Defective products must be returned to Royal Sovereign International Consumer Return Department, freight prepaid,
with proof of purchase and Return Shipping and Handling payment (check or money order). Upon repair or replacement
the product will be returned to the customer.
www.royalsovereign.com
ROYAL SOVEREIGN INTERNATIONAL, INC.
2 Volvo Drive Rockleigh, NJ 07647 USA
TEL : [phone]
FAX : [phone]
RS INTERNATIONAL CANADA INC.
5610 Timberlea Blvd, Mississauga Ontario L4W 4M6 CANADA
TEL : [phone] TF : [phone]
FAX : [phone]
www.royalsovereign.ca

RTHD-636SS
11

Royal Sovereign International, Inc.
RTHD-636SS
SÈCHE-MAINS AUTOMATIQUE
SANS CONTACT
Manuel de l'utilisateur
Veuillez lire et retenir ces instructions.
É.-U. : www.royalsovereign.com
Canada : www.royalsovereign.ca
Page en Français 11
Página en Español 21

SÈCHE-MAINS AUTOMATIQUE
SANS CONTACT
INTRODUCTION
Merci d'avoir choisi le Sèche-mains automatique sans contact de Royal Sovereign. Veuillez lire et retenir
ces instructions. Le présent manuel fournit de précieux renseignements nécessaires à l'entretien
approprié de votre sèche-mains. L'installation doit être effectuée par un électricien qualifié. L'installation,
la modification, l'entretien et l'utilisation inappropriés de ce sèche-mains peuvent provoquer des lésions
corporelles graves ou endommager l'appareil.
Si vous avez des questions relatives à l'installation, l'utilisation ou l'exploitation du sèche-mains, veuillez
appeler le service à la clientèle de Royal Sovereign.
Modèle RTHD-636SS
Parce que nos produits font constamment l'objet d'améliorations, Royal Sovereign se réserve le droit de modifier le modèle et la fiche
technique sans avis ni obligation de la part du fabricant. SEO

CONSIGNES DE SÉCURITÉ IMPORTANTES 15
DESCRIPTION 16
UTILISATION GÉNÉRALE 17
INSTALLATION DE L'APPAREIL 17
RÉGULATION DU SYSTÈME DE CHAUFFAGE 18
DIRECTIVES D'INSTALLATION 18
DÉPANNAGE 19
FICHE TECHNIQUE 20
GARANTIE LIMITEE DE 5 ANS 21
TABLE DES MATIÈRES

RTHD-636SS
15
CONSIGNES DE SÉCURITÉ IMPORTANTES
Lire ce manuel entièrement avant de procéder à l'installation de l'appareil. Pour réduire les risques d'incendie, de choc
électrique ou de lésions corporelles.
VEUILLEZ TENIR COMPTE DES CONSIGNES SUIVANTES :
1. Ne pas permettre que le sèche-mains soit utilisé à des fins autres que le séchage des mains. Utiliser cet appareil
conformément à la méthode d'utilisation prévue.
2. Si l'entretien est nécessaire, COUPER l'alimentation au préalable.
3. Tout élément métallique en contact avec le sèche-mains doit être mis à la terre.
4. Le sèche-mains ne doit s'utiliser qu'à l'intérieur.
5. Si la prise électrique que devant être utilisée n'est pas reliée à la terre convenablement, faire installer une prise
appropriée par un électricien qualifié.
6. Ne pas utiliser cet appareil avec un cordon prolongateur ou un adaptateur de fiche.
7. Si le cordon d'alimentation ou la prise électrique est endommagé d'une quelconque manière, appeler le Service
technique de Royal Sovereign.
8. Ne pas brancher le cordon d'alimentation de cet appareil sur une prise électrique qui ne serait pas assez serrée.
9. Ne pas obstruer les prises d'air de l'appareil avec quelque objet que ce soit.
10. N'introduire aucun objet dans le sèche-mains.
11. Utiliser un chiffon doux pour nettoyer l'enveloppe de l'appareil. Ne pas utiliser un agent de nettoyage abrasif, car il
peut rayer l'appareil. Éviter de vaporiser des liquides de nettoyage ou de l'eau directement sur le sèche-mains.

16
DESCRIPTION
1. Boîtier en acier inoxydable
2. Buse
3. Sonde
4. Orifice d’alimentation électrique
5. Mis en/hors fonction de la chaleur
6. Vis inviolables
7. Filtre
8. Trous à perforer
9. Moteur
10. Couvre-plaquette de circuit imprimé
11. Circuit imprimé

RTHD-636SS
17
UTILISATION GÉNÉRALE
Le sèche-mains s'active automatiquement lorsque vous placez
les mains en dessous - distance maximale 12 cm (4.7 po)
Dès que vous retirez vos mains,
il cesse de fonctionner
INSTALLATION DE L'APPAREIL
Hauteurs de fixation recommandées
Toilettes pour hommes 122-127 cm (48-50 po)
Toilettes pour femmes 117-122cm (46-48 po)
École maternelle (3 - 6 ans) 81cm (32 po)
École élémentaire (7 - 10 ans) 91cm (36 po)
École intermédiaire (10 - 13 ans) 102 cm (40 po)
École secondaire (14 - 18 ans) 114-120cm (45-47 po)
Hauteur d'installation pour handicapés 91.5 - 96.5 cm (36-38 po)
120V~
120V~

18
RÉGULATION DU SYSTÈME DE CHAUFFAGE
Le sèche-mains offre deux options de chauffage différentes qui
vous permettent de régler les paramètres de confort.
Régler l'appareil à « ON » (marche) pour sécher les mains à chaud.
Régler l'appareil à « OFF » (arrêt) pour sécher les mains à froid.
Remarque : la régulation du système de chauffage se
règle à « MARCHE » ou au mode Séchage à chaud.
DIRECTIVES D’INSTALLATION
1. Pendant l’installation, veiller à ce que l’appareil soit mis hors fonction (OFF).
2. Utiliser le support de fixation fourni et installer le sèche-mains à l’endroit idéal (consulter la section Installation de
l’appareil - Hauteurs de fixation recommandées) pour l’emplacement.
3. Relier le câble d’alimentation électrique à une prise de courant. Veiller à ce que le câble d’alimentation électrique
ne soit pas à découvert.
4. Placer l’interrupteur d’alimentation du sèche-mains à la position « ON ». Régler le bouton du thermostat selon le
réglage de chaleur voulu.
120V~
120V~
Commutateur de chaleur

RTHD-636SS
19
120V~
120V~
DÉPANNAGE
Le sèche-mains n'est pas chaud
∙
L'option de chauffage est MISE EN ARRÊT. Mettre l'appareil en
position MARCHE.
∙
Système de chauffage probablement défectueux. Doit être remplacé.
Appeler le service à la clientèle de Royal Sovereign.
Le débit d'air du sèche-mains est lent ∙ La fonction VITESSE MINIMALE (LOW) est sélectionnée pour le
moteur. Passer à la fonctionnalité HI (vitesse maximale).
Le sèche-mains est sonore
∙
Le moteur possède deux options de réglage. La fonction HI permet
le séchage rapide des mains, mais l'intensité sonore en décibels (dB)
est légèrement plus forte. Pour réduire cette intensité, sélectionner
la fonction VITESSE MINIMALE (LOW) pour le moteur (l'utilisateur
attendra un peu plus longtemps pour faire sécher ses mains).
Le sèche-mains ne se met pas en
marche
∙
L'appareil n'est pas alimenté. Vérifier l'alimentation de l'appareil
(vérifier à la fois l'alimentation et l'interrupteur MARCHE/ARRÊT).
∙Capteur défectueux - Remplacer le capteur IR.
∙
Moteur défectueux - Remplacer le moteur. Bien vouloir appeler le
service à la clientèle de Royal Sovereign.
Le sèche-mains ne s'arrête pas ∙Le capteur est sale ou il y a une réflexion. Nettoyer le capteur IR.
S'assurer qu'il n'y a pas de réflexion provenant d'un autre objet.

20
FICHE TECHNIQUE
Modèle RTHD-636SS
Tension électrique/fréquence 120 V, 60 Hz
Indice de protection IP24
Régime/type de moteur Moteur à balais à 25 000 T/M
Dimensions (w x d x h) 21 x 19 x 32.5 cm (8.2 x 7.4 x 12.8 po)
Poids 4.7 kg (10.5 lb.)
AVEZ-VOUS BESOIN D'AIDE POUR L'INSTALLATION?
Royal Sovereign peut faciliter l'installation certifiée professionnelle de votre sèche-mains.
Pour de plus amples d'informations, appeler :
ÉTATS-UNIS : 800-397-1025
Canada : 866-961-6673
