RTRMAX RTH115 User guide

Проверил: Р.Ч./24.03.2015г
ORIGINAL INSTRUCTION MANUAL
IMPACT DRILL RTH115
T h i s i n s t r u c t i o n m a n u a l i s i s s u e d b y t h e m a n u f a c t u r e r : NINGBO CHINA-BASE LANDHAU
FOREIGN TRADE CO, NINGBO, YOUNGOR AVENUE 1, CHINA
Importer for Bulgaria: "VALERII S & M GROUP"AD, Sofia, №44 “Botevgradsko shose" blvd
Tel. :[phone], Fax: [phone], www.valerii.com
TECNICAL DATA

Проверил: Р.Ч./24.03.2015г
(RTH115)
VOLTAGE 230V-50HZ
INPUT POWER 750W
SPEED 0-3000r/min
MAX DIAMETER 13MM
TOOLS UNITS
1. CHUCK
2. IMPACT DRILL SELECTOR
3. VENTILATING SLOTS
4. ADJUSTMENT DEPTH STOP
5. SIDE HANDLE
6. FORWARD/REVERSE BUTTON
7. TORQUE ADJUSTMENT
8. ON/OFF SWITCH
9. CONTINUOUS OPERATING LOCK
NOTE : THIS PRODUCT IS AVAILABLE FOR AMATOUR USING.
USING AREAS
YOUR ‘ROTHER’ IMPACT DRILL HAS BEEN DESIGNED FOR IMPACT DRILLING IN
CONCRETE, STONE AND FOR DRILLING IN METAL,PLASTIC, WOOD AND STEEL
AND LIGHT CHIPPING APPLICATIONS.
THE DRILLS WITH ELECTRONIC SWITCH AND FORWARD/REVERSE BUTTON ARE
AVAILABLE FOR SCREWING AND CUTTING THREADS.
SAFETY INSTRUCTIONS
Read all instructions failure to follow all instructions listed below may result in electric shock,
fire and/or serious injury.
The voltage of the power source must agree with the value given on the nameplate of the
machine.

Проверил: Р.Ч./24.03.2015г
Before using the tool, check the tool and it’s power connections if there is any damagement.
Don’t connect the plug to power source when switch is on.
Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if your body is earthed or
grounded.
Extreme temperature differences cause water droplets on power conducting parts . Before
switch on the tool, wait tool to get same temperature working room temperature.
Use the power tool, accessories and tool bits etc. in accordance with these instructions and in
the manner intended fort he particular type of power tool, taking into acccount the work
conditions and the work to be performed. Use of the power tool for operations different
from intended could result in a hazardous situation.
Fit workpieces and for fitting the workpieces, use clamping equipments or vice.
Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves
away from moving parts. Loosing clothes, jewellery or long hair can be caught in moving
parts.
Use safety equipment. Always wear eye protection. Safety equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection used for appropriate.
When working with the machine, hold it firmly with both hands and provide for a secure
stance.
Do not expose power tools to rain or wet conditions. Water entering a power tool will
increase the risk of electric shock.
When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of electric shock.
Do not operate power tools in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
When power tool is given to other people, this instruction manual must be given with power
tool.
Have your power tool serviced by a qualified repair person using only identical replacement
parts. This will ensure that the safety of the power tool is maintained.
WARNING: Stay alert, watch what you are doing and use common sense when
operating a power tool. Do not use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment of inattention while operating
power tools may result in serious personal injury.
Keep the tools out of reach of children.
Store idle power tools out of the reach of children and do not allow persons unfamiliar
with the power tool or these instructions to operate the power tool.

Проверил: Р.Ч./24.03.2015г
Disconnect the plug from the power source before making any adjustments, changing
accessories, or storing power tools. Such preventative safety measures reduce the risk of
starting the power tools accidentally.
Never use the cord for carrying, pulling or unplugging the power tool.
Don’t switch off the tool when it is on load.
Keep work area clean and well lit. Cluttered and dark areas invite accidents.
Avoid the anormal body moving, when operating the tools.
Avoid accidental starting. Ensure the switch is in the off position before plugging in.
Carry power tools with your finger on the switch or plugging in power tools that have the
switch on invites accidents.
Remove any adjusting key or wrench before turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool may result in personal injury.
SIDE HANDLE / ADJUSTMENT DEPTH STOP
Use the side handle, during drill.
Desired hole depth can be adjust by adjustment depth stop. For adjusting, loose the screw of side
handle and adjust depth and tighten the screw again.
CHUCK
This tool provides fast bit changing without using chuck key.
SCREWING BITS
Always use the bits adapter , when operate with screwer bits. For screwing, rotate the torque
control to drill bit symbol.
OPERATING
Always use the correct supply voltage.
The voltage of the power source must agree with the value given on the nameplate of the
machine. Machines designated for 230V can also be operated with 220V.
SWITCH ON/OFF
Switching on: Press the on- off switch
Switching off: Release the on- off switch.

Проверил: Р.Ч./24.03.2015г
CONTINUOUS OPERATION
Push the variable speed switch trigger and at the same time push the continuous operation
lock .
The stop continuous operating, push variable speed switch and then release.
SPEED ADJUSTING WITHOUT STEP
The tool speed can be changed by pressing on/off switch. If the on/off switch trigger is pushed
slightly , it provides low speed . So the tool can be controlled easily. Do not force the tool as far
as stop it.
ROTATING SPEED SELECTION
Required rotating speed can be adjusted by selecting.
Required rotating speed depends on material and it can be determined best by trying .
After working low rotating speed for cooling the tool , run the tool no-load about 3 minute.
CHANGING ROTATING DIRECTION
Change the rotating direction when only tool is stopped. The tool’s rotating direction can be
changed by Forward/reverse button (Forward/reverse buton is locked when the switch is on).
Right direction
Push the forward/reverse button end of the left way ( for loosing or dismounting screws and
sockets).
Left direction
Push the forward/reverse button end of the right way ( for loosing or dismounting screws and
sockets).
MAINTENANCE AND CLEANING
Before any work on the machine itself, pull the mains plug.

Проверил: Р.Ч./24.03.2015г
Changing carbon brushes
Check the carbon brushes regularly.Carbon brushes must be changed in pairs.
For safe and proper working , always keep the machine and the ventilation slots clean.
If the machine should happen to fail despite the care taken in manufacture and testing, repair
should be carried out by an authorized customer services agent for Rtrmax power tools.

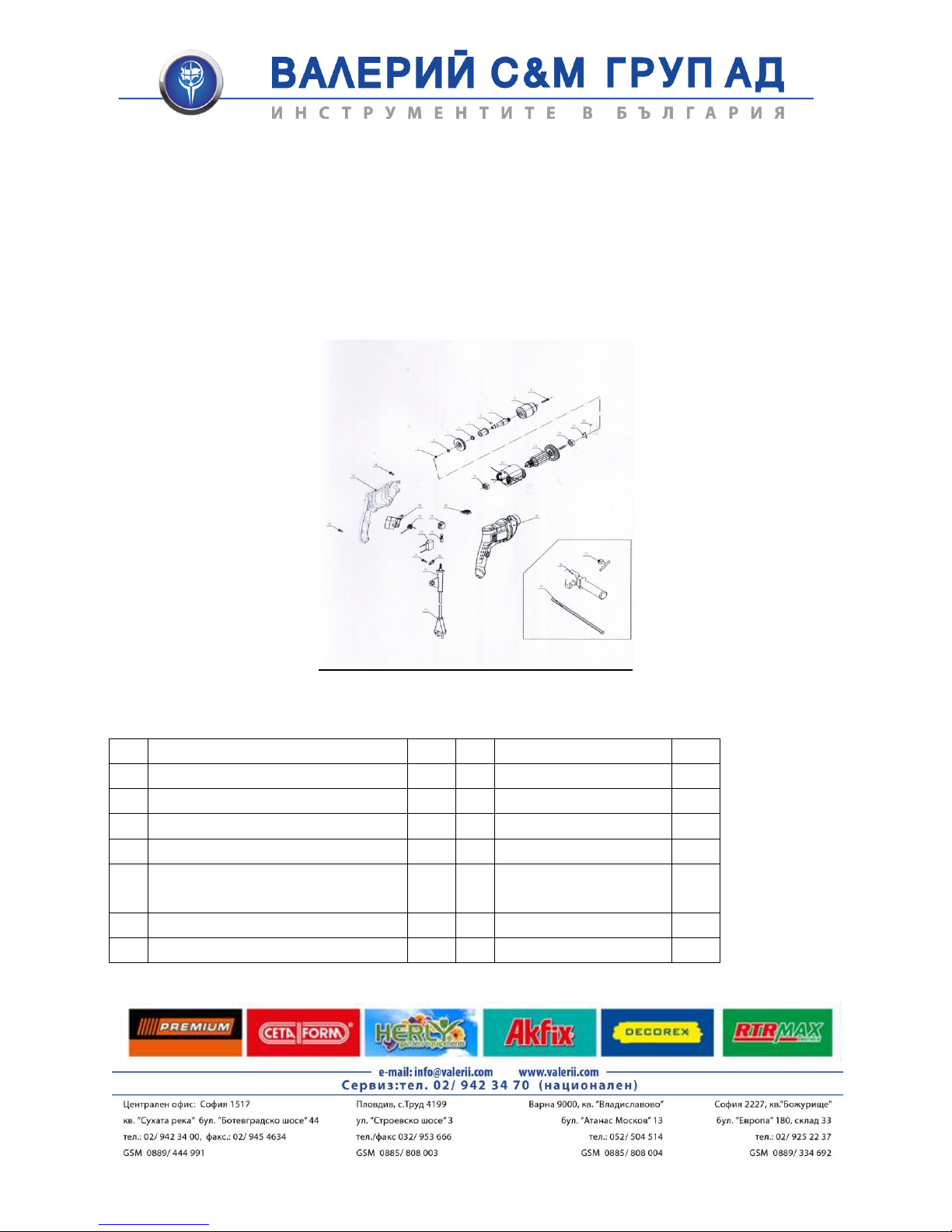

Parts list
No.
Description
Qty.
No.
Description
Qty.
1
Screw M5x14
1
17
Housing I
1
2
Chuck
1
18
Switch
1
3
Output spindle
1
19
Inductor
1
4
Steel ball Ø3
1
20
Button
1
5
Steel sleeve for
600W,bearing 6000 for 750W
1
21
Carbon brush
holder
1
6
Spring
1
22
Carbon brush
1
7
Gear
1
23
Capacitor
1

Проверил: Р.Ч./24.03.2015г
8
Steel circlip
1
24
Cord clamping
plate
1
9
Steel ball Ø5
1
25
Screw ST4x14
2
10
Impact block
1
26
Cord shield
1
11
Steel sheet
1
27
Power cord & plug
1
12
Bearing 608
1
28
Housing II
1
13
Rotor
1
29
Chuck key
1
14
Stator
1
30
Side handle
1
15
Bearing 626
1
31
Depth stop
1
16
Screw ST4x14
9

Проверил: Р.Ч./24.03.2015г
TRADUCERE MANUAL DE UTILIZARE ORIGINAL
BURGHIU RTH115
Aceste instrucțiuni de utilizare sunt emise de către producător : NINGBO CHINA-BASE LANDHAU FOREIGN TRADE CO,
NINGBO, YOUNGOR AVENUE 1, CHINA
Importator pentru Bulgaria VALERII S i M GRUP" AD, Sofia, bul. Botevgradsko shose 44,
Tel: :[phone],Fax: [phone], www.valerii.com
DATE TEHNICE
RTH115
VOLTAJ 230V-50HZ

Проверил: Р.Ч./24.03.2015г
PUTERE NOMINALĂ 750W
VITEZA 0-3000r/min
DIAMETRUL MAXIM 13MM
UNITĂŢILE APARATULUI
1. MANDRINĂ
2. COMUTATOR „GĂURIRE/GĂURIRE CU PERCUŢIE”
3. FANTE DE VENTILAŢIE
4. LIMITATOR DE ADÂNCIME
5. MÂNER SUPLIMENTAR
6. ÎNTRERUPĂTOR DE ROTAŢIE ÎNAPOI-ÎNAINTE
7. COMUTATOR DE SELECŢIE TREPTE DE ROTAŢIE
8. ÎNTRERUPĂTOR DE PORNIRE/OPRIRE
9. TASTĂ DE FIXARE PENTRU ÎNTRERUPĂTORUL
PORNIRE/OPRIRE
NOTĂ: ACEST PRODUS ESTE ADECVAT PENTRU ÎNTREBUINŢĂRILE ÎN SCOP
AMATOR
DOMENIUL DE ÎNTREBUINŢARE ŞI FIABILITATEA
Maşina „ROTHER” este destinată găuriri cu percuţie în cărămidă, beton şi piatră cât şi găuriri în
lemn, metal, ceramică şi material plastic. Maşinile cu reglare electronică şi funcţionare dreapta-
stânga pot fi folosite şi la înşurubare şi filetare.
MĂSURI DE SIGURANŢĂ
Pentru protejarea împotriva riscurilor electrocutări, răniri şi incendiilor acordaţi
importanţă următoarelor informaţii.
Verificaţi dacă voltajul reţelei existente corespunde cu cel înscris pe eticheta tipului sculei
electrice.
Verificaţi dacă scula electrică şi cablurile de alimentare este sau nu avariată.
Baga-ţi cablul în priză numai când motorul este oprit.
Puneţi întotdeauna în funcţiune scula electrică înainte de contactul cu materialul de
prelucrat.

Проверил: Р.Ч./24.03.2015г
Protejaţi-vă împotriva electrocutări. Evitaţi contactul corporal ţevi metalice şi cu suprafeţe
legate la pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere.
Diferenţele excesive de temperatură pot provoca formarea vaporilor de apă pe diferite
componente conductibile de electricitate. Înainte de punerea în funcţiune a sculei electrice
aşteptaţi ca acesta să ajungă temperatura mediului în care urmează să funcţioneze scula
electrică.
Întrebuinţaţi aparatele, sculele şi componentele accesorii recomandate conform
regulamentelor din cadrul instrucţiunilor de întrebuinţare şi numai în mediile adecvate
scopului întrebuinţări.
Stabilizaţi piesa de lucru pe care veţi lucra. Pentru stabilizarea pieselor folosiţi dispozitive
de stabilizare sau menghină.
În timpul lucrului nu purtaţi haine largi sau podoabe care pot fi prinse de piesele aflate în
mişcare. Prindeţi-vă părul lung sau purtaţi un fileu care acoperă părul. Încălţaţi-vă cu
pantofi antiderapanţi şi purtaţi mânuşi.
Purtaţi neapărat ochelari şi puneţi-vă mască dacă este cazul în timpul lucrului în medii
pline de aşchii, talaş şi praf şi în momentul lucrului cu capul în jos.
În timpul lucrului în care se produce zgomot excesiv purtaţi căşti.
Încercaţi să staţi bine când lucraţi pe taban, scări şi schele.
Protejaţi scula electrică împotriva umezeli şi ploi. Nu o băgaţi sub nici o formă în apă.
Atunci când lucraţi cu scula electrică în aer liber folosiţi numai cordoane prelungitoare
autorizate pentru exterior.
Nu puneţi în funcţiune sculele electrice în locuri în care există pericolul exploziei.
În cazul înmânări sculei electrice altor persoane împreună cu acesta vor fi date şi
instrucţiunile de întrebuinţare.
Reparaţiile vor fi efectuate numai din partea persoanelor calificate şi cu componente
originale.
AVERTISMENT : Alcoolul, medicamentele, stupefiantele şi bolile, starea de febră şi
oboseala vă pot influenţa capacitatea de reacţionare. În aceste situaţii nu folosiţi scule
electrice.

Nu lăsaţi la îndemâna copiilor sculele electrice.
Păstraţi sculele electrice în ambalajele originale şi în locuri la care nu au acces copii.
Scoate-ţi întotdeauna cablul din priză când nu folosiţi scula electrică, când faceţi pauză, în
timpul ajustărilor, schimbări accesoriilor şi operaţiilor de întreţinere.
Nu transportaţi sub nici o formă sculele electrice ţinându-le de cablu. Când scoateţi cablul
din priză nu trageţi sub nici o formă de cablu.
Nu opriţi motorul sub încărcătură.

Проверил: Р.Ч./24.03.2015г
Ţineţi ordonat spaţiul de lucru. .
Feriţi-vă de mişcările anormale ale corpului în timpul lucrului.
Evitaţi intrarea sau pornirea aparatului în turaţie nedorită.
Nu lăsaţi montate cheile de asamblare şi sculele de ajustare auxiliare.
MÂNER SUPLIMENTAR/ADÂNCIMEA DE GĂURIRE
Pe parcursul operaţie de găurire folosiţi mânerul suplimentar.
Adâncimea de găurire dorită poate fi reglată cu ajutorul limitatorului de adâncime (4) /
dispozitivului de aspirare reglabil. Pentru aceasta slăbiţi şurubul mânerului suplimentar (5),
reglaţi adâncimea de găurire dorită şi strângeţi la loc şurubul.
MANDRINĂ
Dispozitivul oferă posibilitatea schimbări rapide a capetelor în operaţiile manuale fără folosirea
nici unui comutator de mandrină.
CAPETELE DE ÎNŞURUBARE
În cazul utilizări capetelor de şurubelniţă (burghiu) ar trebui să folosiţi întotdeauna un adaptor
pentru burghiu. Utilizaţi întotdeauna numai capete de şurubelniţă potrivite pentru capul de şurub
care trebuie înşurubat. Pentru înşurubare poziţionaţi întotdeauna comutatorul de rotaţie pe
simbolul găurire.
FUNCŢIONARE
Atenţie la tensiunea reţelei de alimentare: Tensiunea sursei de curent trebuie să coincidă cu
datele de pe plăcuţa indicatoare a tipului sculei electrice . Sculele electrice inscripţionate cu 230
V pot funcţiona şi racordate la 220 V.
PORNIRE/OPRIRE
Comutare temporală
Apăsaţi şi eliberaţi întrerupătorul de Pornire/Oprire (9).
Funcţionare continuă
Punerea în funcţiune:

Проверил: Р.Ч./24.03.2015г
Apăsaţi în jos pe întrerupătorul de Pornire/Oprire şi fixaţi-l cu ajutorul butonului de fixare pe
poziţie apăsată.
Oprire:
Apăsaţi pe întrerupătorul de Pornire/Oprire şi apoi eliberaţi-l.
REGLAREA FĂRĂ TREPTE A NUMĂRULUI DE TURAŢII
Puteţi regla fără trepte numărul de turaţii al sculei electrice deja pornite prin varietatea forţei de
apăsare exercitate asupra întrerupătorului pornit/oprit . O apăsare uşoară a întrerupătorului
pornit/oprit are drept efect un număr de turaţii scăzut care vă favorizează o înaintare delicată şi
controlată. Nu suprasolicitaţi scula electrică până la nivelul opriri.
PRESELECŢIA NUMĂRULUI DE TURAŢII
Cu rozeta de reglare puteţi preselecta numărul de turaţii necesare exerciţiului executat chiar în
timpul funcţionări maşini.
Numărul de turaţii necesar depinde de material şi de condiţiile de lucru, putându-se determina
printr-o probă practica.
După ce aţi lucrat un timp mai îndelungat cu o turaţie redusă, lăsaţi scula electrică să meargă în
gol la turaţie maximă aproximativ 3 minute pentru a se răci.
REGLAREA DIRECŢIEI DE ROTAŢIE
Schimbaţi direcţia de rotaţie numai când aparatul este oprit. Cu comutatorul de schimbare a
direcţiei de rotaţie 7 puteţi schimba direcţia de rotaţie a sculei electrice (când întrerupătorul pornit
oprit este apăsat comutatorul de schimbare a direcţie de rotire se blochează)
Funcţionare dreapta
Apăsaţi şi împingeţi spre stânga, până la punctul de oprire comutatorul de schimbare a direcţie de
rotire (pentru slăbirea respectiv deşurubarea şuruburilor şi piuliţelor)
Apăsaţi şi împingeţi spre stânga, până la punctul de oprire comutatorul de schimbare a direcţie de
rotire (pentru slăbirea respectiv deşurubarea şuruburilor şi piuliţelor)
ÎNTREŢINEREA ŞI CURĂŢAREA

Проверил: Р.Ч./24.03.2015г
Înaintea oricăror intervenţii
asupra sculei electrice scoateţi
cablul de alimentare afară din
priză.
Schimbarea periilor de carbon
Controlaţi regulat periile de
carbon. Ambele perii de carbon
trebuie schimbate în acelaşi
timp. Pentru a putea munci cu
randament şi în mod sigur ţineţi tot
timpul curate scula electrică şi
fantele de ventilaţie. În cazul în
care scula electrică se defectează
cu toate că fost fabricată cu
minuţiozitate şi a fost
supusa metodelor de testare,
repararea trebuie realizată la un
servis competent pentru
sculele manuale electrice
“Rtrmax” .

Проверил: Р.Ч./24.03.2015г
Parts list
No.
Descriere
Qty.
No.
Descriere
Qty.
1
Şurub M5x14
1
17
carcasăI
1
2
Chuck
1
18
comutator
1
3
ax de ieșire
1
19
Inductor
1
4
bile de oțel Ø3
1
20
Button
1
5
Manșon de oțel
pentru 600W, purtând
6000 de 750Wl minge
1
21
Suport perie de
carbon
1
6
Arc
1
22
perie de carbon
1
7
Viteza
1
23
condensator
1

Проверил: Р.Ч./24.03.2015г
8
oțel inelul de
siguranță
1
24
Cord placăde
prindere
1
9
bile de oțel Ø5
1
25
Şurub ST4x14
2
10
bloc de impact
1
26
scut Cord
1
11
tablăde oțel
1
27
Cablu de alimentare &
fișă
1
12
Având 608
1
28
carcasăII
1
13
Rotor
1
29
cheie Chuck
1
14
Stator
1
30
mâner lateral
1
15
Având 626
1
31
limitator de adâncime
1
16
Şurub ST4x14
9

Проверил: Р.Ч./24.03.2015г
ПРЕВОД НА ОРИГИНАЛНА ИНСТРУКЦИЯ ЗА УПОТРЕБА ЕЛЕКТРИЧЕСКА
УДАРНО-ПРОБИВНА БОРМАШИНА RTH115
Тази инструкция за употреба е издадена от производителя: NINGBO CHINA-BASE LANDHAU FOREIGN TRADE CO, NINGBO,
YOUNGOR AVENUE 1, К и т а й
Вносител за България: „ВАЛЕРИЙ С и М ГРУП” АД, София, бул. Ботевградско шосе 44
Тел. :[phone], Факс: [phone], www.valerii.com
СПЕЦИАЛНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ ЗА РАБОТА С ЕЛЕКТРИЧЕСКА
УДАРНО-ПРОБИВНА БОРМАШИНА

Проверил: Р.Ч./24.03.2015г
Преди включване в източник на електричество, проверете дали
напрежението отговаря на означеното на уреда.
Ако използвате кабелна макара, развийте целия кабел.
Минималното сечение на металните проводници на използвания
кабел трябва да е 1.0 mm2.
Ако използвате ударно-пробивната бормашина на открито,
използвайте удължител тип H07RN-F 3G със сечение на
проводниците 1.5 mm2и влагоустойчив контакт.
Използвайте детектори за вградени метални жици, водопроводи и
газопроводи.
Редовно проверявайте техническото състояние на ръкохватката,
проверете за следи от износване или други повреди.
Никога не започвайте ударна операция, ако ударно-пробивната
бормашина не е допряна до работната повърхност (стена, таван и
т.н.).
Вибрациите от ударно-пробивната машина са вредни за ръцете.
Ограничете излагането на вибрации.
Винаги използвайте защитно облекло при работа с ударно-пробивна
машина; използвайте предпазни ръкавици, стабилни обувки, очила,
антифони и маска за лицето. Дръжте ударно-пробивната машина,
докато работи, с две ръце и пазете равновесие
УДАРНО-ПРОБИВНА БОРМАШИНА
ТЕХНИЧЕСКИ ХАРЕКТЕРИСТИКА
Захранване:
230 V AC, 50 Hz
Консумация на
енергия:
750W
Скорост на въртене
на шпиндела при
свободен ход:
0-3000 min-1
Максимален пробивен
диаметър:
13MM
Тегло:
***kg
Акустично налягане: Lp = 97.6 dB(A)
Сила на звука: Lw = 108.9 dB(A)
Тежест на вибрационното ускорение: 16.5 m/s2.

Проверил: Р.Ч./24.03.2015г
ПРЕДИ РАБОТА
Проверете внимателно (с детектор) мястото, на което ще
използвате ударно-пробивната машина. Уверете се, че там няма
електрически проводници, водопровод или газопровод.
Преди включване в източник на електричество, проверете дали
напрежението отговаря на написаното на уреда.
Преди употреба, почистете уреда и инструментите. Смажете
инструментите с тънък слой смазка.
Пъхнете накрайника на инструмента, като едновременно го
завъртите до края на патронника. Инструментът трябва да се
зацепи и блокира ръчно.
Проверете дали инструментът е фиксиран здраво.
Отворете мястото за поставяне на уреда за измерване на дълбочина
и поставете уреда на мястото за него. Настройте позицията и
затегнете.
Важно!
Пробиването с удар изисква малък натиск върху устройството.
Прекомерният натиск натоварва излишно мотора. Техническото
състояние на инструмента трябва да се проверява редовно. Ако е
нужно, инструментите трябва да се заточват или сменят.
Преди работа с ударно-пробивната машина вертикално, над главата
Ви, поставете преграда за прах.
3. Изключване на ударния режим, изключване на пробивния режим.
Електрическата ударно-пробивна машина има система, която
изключва ударния режим и осигурява гладко пробиване. Възможно
е и изключване на пробивния
. РЕМОНТ И РАБОТА
Преди ремонт на ударно-пробивната бормашина, изключете от
контакта
Машината трябва винаги да се поддържа чиста.
Не използвайте разяждащи вещества за почистване на
пластмасовите елементи на машината.

Проверил: Р.Ч./24.03.2015г
След като приключите работа, издухайте ударно-пробивната
бормашина със сгъстен въздух (максимум 3 bar) за да отстраните
праха, особено вентилационните отвори на капака на мотора.
Редовно проверявайте състоянието на четките на електромотора
(ако са мръсни или много износени могат да предизвикат
прекалено искрене и да доведат до намаляване на скоростта на
въртене на шпиндела).
Четките на мотора винаги трябва да се сменят едновременно и
двете.
Старите електрически устройства не
бива да се третират като обикновен
отпадък. Изхвърлянето или
рециклирането на части от тях трябва
да става на места със съответното
оборудване. За информация за
събирането и използването на старо
електрическо оборудване, обърнете се
към местните власти или търговеца.

Проверил: Р.Ч./24.03.2015г
Списък с части
No. Описание
Количество
No. Описание Количество
1Болт M5x14 117 Корпус I 1
2
Патронник 118 Ключ 1
3Шпиндел 119 Индуктор 1
4Сачма Ø3 120 Бутон 1
5
Стоманена втулка за 600W,
лагер 6000 за 750W
121
Четкодържател 1
6Пружина 122 Четка 1
7Зъбно колело 123 Кондензатор 1
8Стоманена зегерка 124 Скоба 1
9Сачма Ø5 125 Болт ST4x14 2
10 Ударник 126 Предпазна обвивка на кабела 1
11 Планка 127 Захранващ кабел и щепсел 1
12 Лагер 608 128 Корпус II 1
13 Ротор 129 Ключ за патроника 1
14 Статор 130 Допълнителна дръжка 1
15 Лагер 626 131
Регулатор на дълбочината на
пробиване
1
16 Болт ST4x14 9
